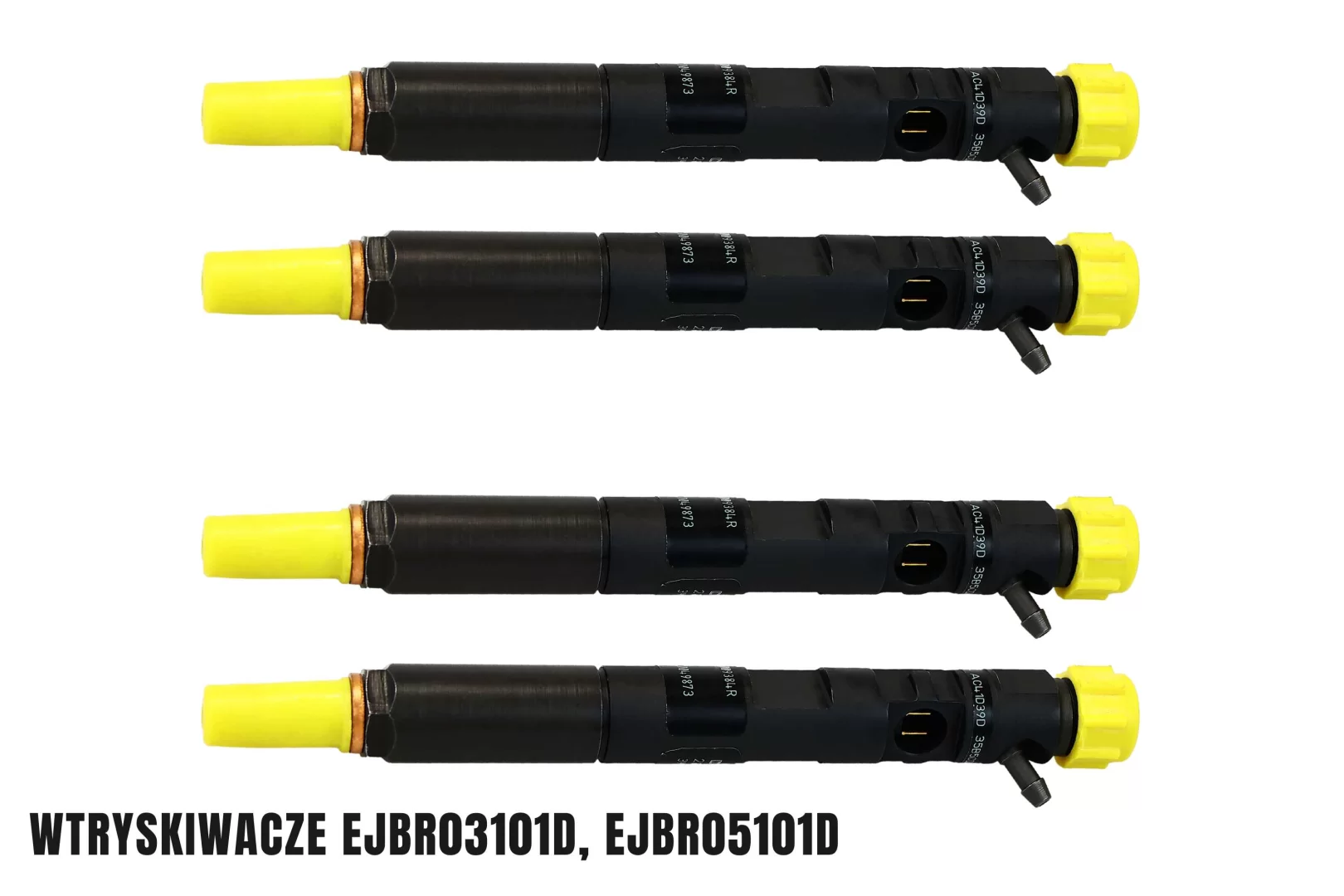

EJBR03101D to elektromagnetyczny wtryskiwacz Delphi stosowany w wybranych odmianach silników wysokoprężnych 1.5 dCi z układem Common Rail, montowanych w samochodach marek Renault, Nissan i Dacia. Jego pracą steruje sygnał elektryczny, a precyzja dawkowania zależy również od szczelności i stanu elementów hydraulicznych. Trudny rozruch, nierówna praca, dymienie i spadek mocy mogą mieć związek z zaburzeniami wtrysku, ale nie stanowią samodzielnego dowodu uszkodzenia tej części. Podobne objawy wywołują usterki zasilania paliwem, dolotu, regulacji ciśnienia lub mechaniki silnika. W Pawlik Diesel Service zajmujemy się zarówno profesjonalną regeneracją wtryskiwaczy Delphi EJBR03101D, jak i sprzedażą nowych wtryskiwaczy, zapewniając klientom kompleksową obsługę w zakresie diagnostyki, naprawy i doboru odpowiednich części. Rozpoczynamy od identyfikacji numeru, oględzin i kwalifikacji do właściwej procedury badania. Interpretujemy szczelność, przepływ powrotny, dawki i ich powtarzalność w warunkach przewidzianych dla danej konstrukcji. Dopiero wynik diagnostyki pozwala zdecydować, czy uzasadniona jest regeneracja, wymiana lub dalsze poszukiwanie przyczyny w pojeździe.

Dane techniczne wtryskiwacza EJBR03101D

Objawy i diagnostyka różnicowa

Objaw jest punktem wyjścia do postawienia hipotezy, nie rozpoznaniem. Korekty ECU i sam test przelewowy nie przesądzają o awarii wtryskiwacza. Równie ważne są filtr paliwa, obecność powietrza i wody, stan pompy, ciśnienie w szynie Common Rail, dolot i kompresja silnika.

Identyfikacja, konstrukcja i zasada działania

EJBR03101D jest wtryskiwaczem sterowanym elektromagnetycznie, a nie piezoelektrycznie. W typowej konstrukcji tego rodzaju sygnał sterujący oddziałuje na zawór hydrauliczny, który zmienia równowagę ciśnień działających na iglicę rozpylacza. Otwarcie iglicy umożliwia podanie paliwa, a zakończenie sterowania prowadzi do jej zamknięcia. Dokładne rozwiązanie zaworu, wymiary i odmiany części należy potwierdzić dokumentacją konkretnego numeru. Podobieństwo korpusu albo końcówki oznaczenia nie wystarcza do doboru zamiennika.

Numery katalogowe, zamienność i zastosowania

W katalogach spotyka się obok EJBR03101D numer 28232251, oznaczenia regenerowane R03101D, R05101D i R05102D oraz Exchange HRD339. Wskazywane są również EJBR05101D i EJBR05102D.

Diagnostyka wejściowa i interpretacja pomiarów

Oglądamy oznaczenia, korpus, przyłącza i złącze, sprawdzamy możliwość doboru procedury. Dobieramy program i zakres badań do oznaczenia oraz konstrukcji wtryskiwacza. Gdy właściwa procedura przewiduje takie punkty, badamy kontrolę elektryczną, szczelność, dawki pilotujące i małe, punkt biegu jałowego, obciążenie częściowe, dawkę główną, przepływ powrotny i powtarzalność. Uzyskane wyniki interpretujemy względem wymagań programu, z uwzględnieniem temperatury i lepkości medium oraz rozrzutu kolejnych cykli. Nie publikujemy wartości ciśnienia, czasu sterowania, dawek ani tolerancji bez dokumentacji właściwej dla EJBR03101D.

Wyciek z przewodu lub przyłącza jest nieszczelnością zewnętrzną; przeciek przez hydraulikę sterującą jest wewnętrzny. Nieszczelność gniazda rozpylacza i niewłaściwa atomizacja to odrębne zjawiska. Pomiar hydrauliczny nie oznacza automatycznie bezpośredniej obserwacji strugi paliwa.

Regeneracja i decyzja klienta

Prowadzimy klienta przez cały proces serwisowy: od weryfikacji numeru, przez badania i decyzję technologiczną, po kontrolę końcową oraz organizację zwrotu części. Nie wymagamy od klienta samodzielnej interpretacji wyników — wyjaśniamy ustalenia i proponujemy właściwe rozwiązanie.

W Pawlik Diesel Service zapewniamy kompleksową obsługę wtryskiwaczy Common Rail: identyfikujemy części, przeprowadzamy diagnostykę, kwalifikujemy do regeneracji i wykonujemy naprawy w zakresie dopuszczonym dla konkretnej konstrukcji. Pomagamy również dobrać odpowiedni wtryskiwacz do wymiany i sprawdzamy aktualną dostępność części. Rozmontowanie, wymiana komponentów i regulacja są dopuszczalne wyłącznie w zakresie przewidzianym technologią i możliwym do zweryfikowania pomiarowo. Samo czyszczenie nie usuwa każdego rodzaju zużycia.

Czystość techniczna i kontrola komponentów

Woda, pył, opiłki i korozja mogą zwiększać tarcie iglicy, pogarszać szczelność zaworu i rozpylacza oraz zmieniać małe dawki. Podczas kwalifikacji znaczenie mają oględziny i, gdy przewiduje to technologia, pomiary korpusu, gniazd, powierzchni uszczelniających, przyłączy, elementu sterującego i zespołu rozpylacza. Części przeznaczone do ponownego użycia muszą spełniać wymagania; elementy wymienne dobiera się według zgodności technologicznej, rozróżniając oryginały i dopuszczone zamienniki. Należy zapobiegać wtórnemu zabrudzeniu i zachować identyfikowalność użytych komponentów. W Pawlik Diesel Service dysponujemy wydzielonymi strefami czystą i brudną, systemami filtracji powietrza oraz specjalistycznym sprzętem mikroskopowym do kontroli i dokumentowania stanu technicznego elementów wtryskiwaczy.

Sześć etapów kwalifikacji i ewentualnej regeneracji

Kiedy regeneracja nie jest możliwa?

Specjaliści Common Rail, szkolenia i odpowiedzialność

Rozdzielamy funkcjonalnie identyfikację i diagnozę wejściową, kwalifikację, czynności regeneracyjne, montaż, kontrolę końcową oraz decyzję o dopuszczeniu części. Zakres odpowiedzialności przypisujemy zgodnie z organizacją pracy serwisu. Nasi specjaliści Common Rail systematycznie podnoszą kwalifikacje, poszerzają wiedzę i uczestniczą w licznych kursach oraz szkoleniach. Jest to istotne wobec zmian konstrukcji, metrologii, metod badania i wymagań czystości. Udział w szkoleniach nie oznacza automatycznie autoryzacji do naprawy każdego typu wtryskiwacza. Odpowiadamy za ocenę wyników badań i decyzję o dopuszczeniu części do dalszej eksploatacji. Zakres kontroli końcowej dobieramy do właściwej procedury.

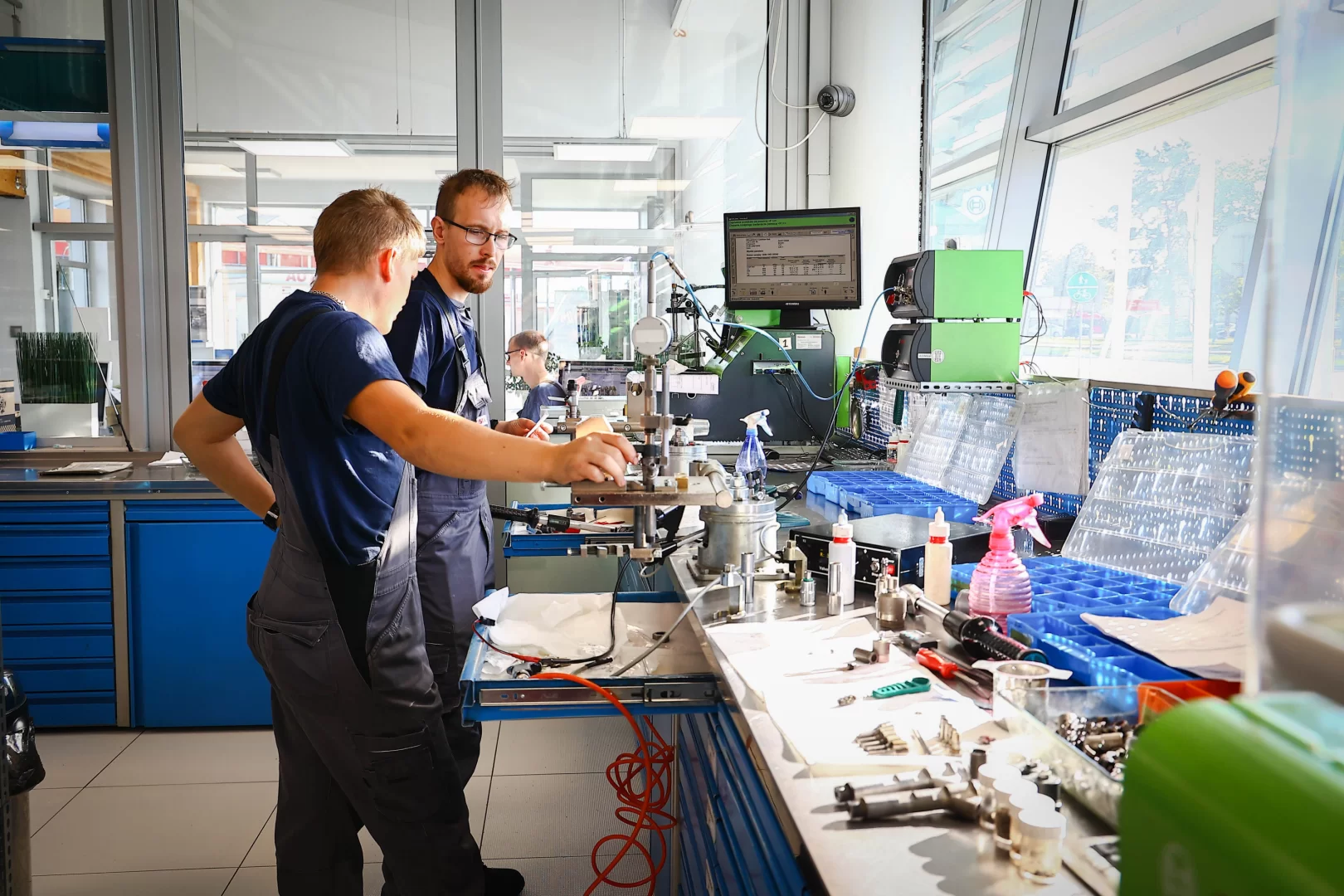

Zaplecze diagnostyczne

Korzystamy ze specjalistycznego zaplecza diagnostycznego, m.in. urządzeń Bosch, Hartridge i Carbon Zapp. Dobieramy program testowy i adapter do oznaczenia wtryskiwacza, sprawdzamy zgodność procedury i interpretujemy wyniki pomiarów. Możliwość wykonania konkretnego testu EJBR03101D potwierdzamy po identyfikacji egzemplarza.

Kodowanie, kalibracja, adaptacja i montaż

Kalibracja hydrauliczna i klasyfikacja nie są tym samym co odczyt albo wyznaczenie kodu korekcyjnego. W odpowiednich konfiguracjach Delphi stosuje się kodowanie korekcyjne, lecz format i obowiązek wpisu do ECU trzeba sprawdzić dla konkretnego pojazdu. Wpis kodu, przypisanie do cylindra i ewentualna adaptacja są odrębnymi czynnościami. Przed montażem sprawdza się czystość gniazda, uszczelnienia, przewody, źródło wcześniejszych zanieczyszczeń oraz momenty dokręcania zgodne z dokumentacją producenta pojazdu. Po montażu należy sprawdzić szczelność i pracę silnika.

Nie wolno rozszczelniać układu Common Rail podczas pracy silnika ani lokalizować wycieków dłonią. Paliwo pod wysokim ciśnieniem może spowodować ciężkie obrażenia, w tym wstrzyknięcie pod skórę.

Gwarancja i obsługa reklamacji

Na regenerowane wtryskiwacze udzielamy 24-miesięcznej gwarancji bez limitu kilometrów. Szczegóły wynikają z aktualnych warunków firmy, które należy uzyskać przed zleceniem. Zakres reklamacji i opieki pogwarancyjnej ustalamy według obowiązujących dokumentów, bez ograniczania ustawowych praw klienta.

Kontakt, termin i transport

Działamy na rynku od 1994 roku. Obsługujemy klientów z Polski i zagranicy; standardowy czas diagnostyki i regeneracji wtryskiwaczy wynosi 1 dzień roboczy i nie obejmuje transportu. Organizujemy odbiór, dostarczenie do serwisu i przesyłkę zwrotną przez DHL, InPost oraz Paczkomaty InPost, jeśli warunki przewoźnika i gabaryty na to pozwalają. Część należy zabezpieczyć przed uderzeniem, wilgocią, przesuwaniem i zabrudzeniem przyłączy. Prosimy o numer Delphi, dostępny OE, model i kod silnika; VIN można przekazać do prywatnej weryfikacji. Odrębnie zajmujemy się również regeneracją pomp wysokiego ciśnienia Common Rail, po kwalifikacji konkretnej pompy.

Uzgodnienie diagnostyki, regeneracji, terminu i transportu: +48 601 856 277.

Wiedza inżynierska: dynamika sterowania i hydraulika

Przy zamkniętym wtryskiwaczu układ sił utrzymuje iglicę na gnieździe. Rozpoczęcie sterowania elektromagnetycznego zmienia warunki hydrauliczne zaworu, prowadząc do otwarcia iglicy i przepływu paliwa. Po zakończeniu impulsu układ wraca do stanu zamknięcia. Opóźnienia ruchu, tarcie, przecieki wewnętrzne i bezwładność przepływu wpływają na rzeczywistą ilość paliwa. W niewielkich dawkach istotna jest powtarzalność; temperatura i lepkość medium zmieniają warunki przepływu. Kawitacja i przepływ nieustalony są możliwymi zjawiskami hydraulicznymi, ale ich występowania w konkretnym egzemplarzu nie wolno stwierdzać bez badań. Dawki pilotujące i główne ocenia się wyłącznie w punktach przewidzianych programem.

Podsumowanie techniczne

W EJBR03101D prawidłowa identyfikacja numeru jest warunkiem doboru odpowiedniej procedury badania. Ocena dawek, przepływu powrotnego i szczelności musi uwzględniać rzeczywiste warunki testowe. O regeneracji decydują stan elementów i dopuszczalność technologiczna, a o ponownym użyciu — zgodność komponentów i potwierdzenie parametrów końcowych. Objawy silnika są wskazówką diagnostyczną, a nie substytutem pomiaru.
