Regeneracja czyszczenie i testy wtryskiwaczy TSI Volkswagen Taigo 1.0 1.5 już od 49 zł

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

W naszej pracowni wykonujemy diagnostykę wtryskiwaczy benzynowych stosowanych zarówno w układach pośrednich MPI/PFI, jak i bezpośrednich GDI, FSI, TFSI czy TSI. Korzystamy ze specjalistycznych stanowisk probierczych, które umożliwiają ocenę elektryki, szczelności, dawkowania, czasu reakcji oraz jakości rozpylania.

Volkswagen Taigo (CS1) pojawił się w Europie w 2022 - w gamie znalazły się turbodoładowane jednostki 1.0 TSI i 1.5 TSI z bezpośrednim wtryskiem benzyny.

Taigo 1.0 i 1.5 TSI – jedna nazwa modelu, kilka odmian silnika

Volkswagen Taigo trafił do europejskiej oferty jako kompaktowy crossover o nadwoziu typu coupé i od początku był oferowany z turbodoładowanymi silnikami benzynowymi. W obrębie tej samej generacji stosowano jednak kilka odmian jednostek, dlatego przy diagnostyce układu wtryskowego nie opieramy się wyłącznie na pojemności silnika.

Przed rozpoczęciem badania ustalamy dokładną konfigurację samochodu i identyfikujemy zamontowany wtryskiwacz. Znaczenie ma oznaczenie jednostki napędowej, numer znajdujący się na wymontowanej części oraz numer VIN. Pozwala to dobrać właściwą procedurę testową i uniknąć przypisania jednego rozwiązania do wszystkich wersji Taigo.

Takie podejście jest szczególnie ważne przy późniejszym doborze podzespołu do wymiany lub regeneracji. Nawet niewielkie różnice między poszczególnymi wariantami mogą oznaczać inną wersję wtryskiwacza albo inny numer katalogowy, dlatego identyfikację zawsze wykonujemy dla konkretnego egzemplarza samochodu.

Co robimy z wtryskiwaczem po przyjęciu do pracowni?

Obsługę zaczynamy od identyfikacji, a nie od samego czyszczenia. Odczytujemy oznaczenia elementu, ustalamy jego konstrukcję i sprawdzamy, z jakim systemem wtryskowym mamy do czynienia. Następnie:

• zapisujemy numer katalogowy wtryskiwacza,
• identyfikujemy producenta i technologię wykonania,
• oglądamy korpus oraz część rozpylającą,
• sprawdzamy, czy widoczne są ślady uszkodzeń mechanicznych,
• wykonujemy odpowiednią kontrolę elektryczną,
• przypisujemy element do konkretnego zlecenia.

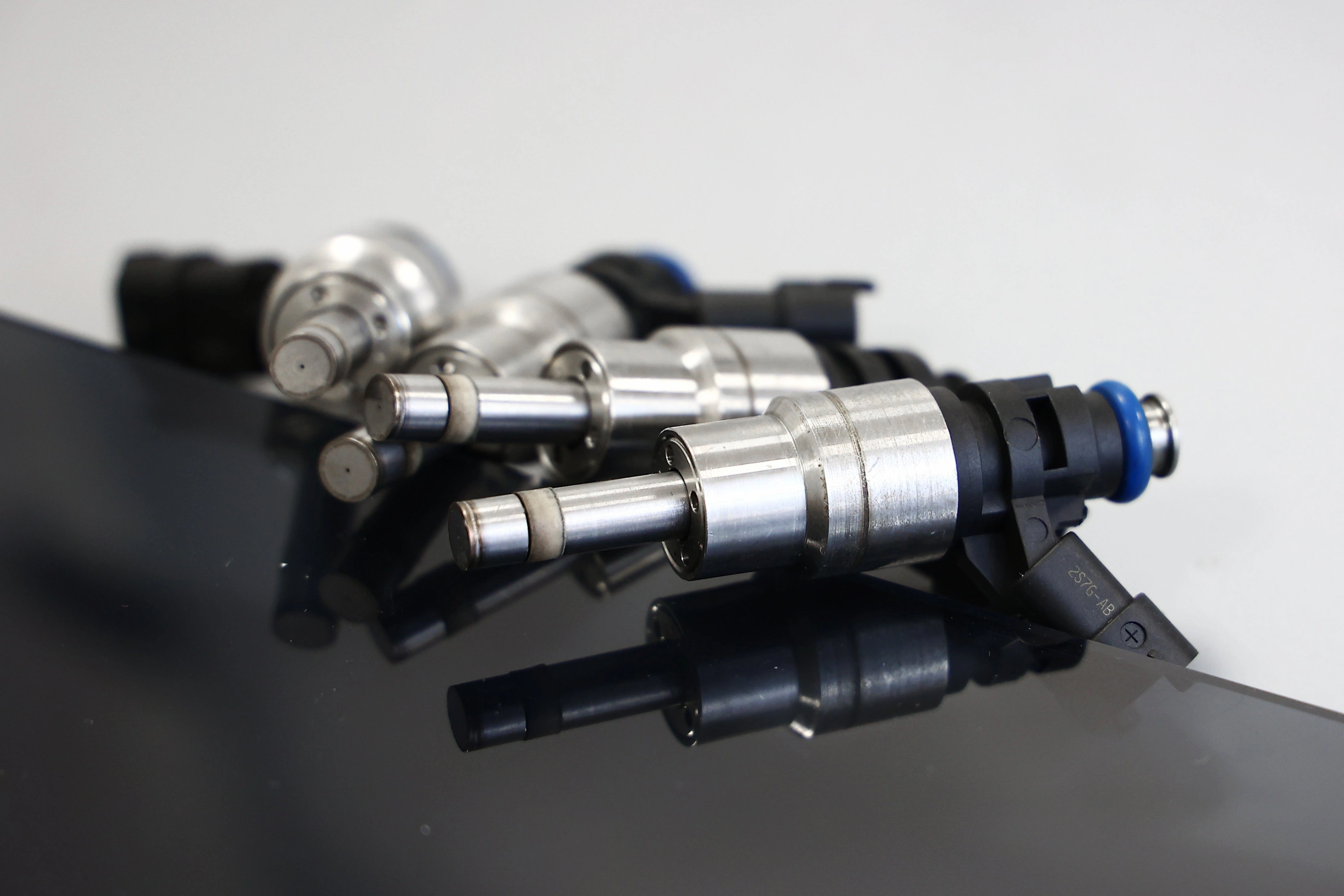

W Taigo benzyna trafia bezpośrednio do cylindra – czym różni się to od MPI/PFI?

Podobny objaw może mieć kilka różnych przyczyn - nie zawsze uszkodzony jest wtryskiwacz

Nierówna praca silnika czy szarpanie nie wskazują automatycznie na uszkodzenie wtryskiwacza. Takie zachowanie może być związane również z układem zapłonowym, zasilaniem paliwem, dolotem, sterowaniem silnika albo innymi podzespołami.

W obrębie samego wtryskiwacza przyczyną problemów mogą być między innymi:

• nagromadzone osady na rozpylaczu,
• zanieczyszczenia znajdujące się wewnątrz elementu,
• częściowo ograniczony przepływ paliwa,
• nieprawidłowości części elektrycznej,
• utrata szczelności,
• zużycie wpływające na sposób formowania strugi.

W samochodzie może się to ujawnić nierówną pracą jednostki napędowej, szarpaniem, zmianą zużycia paliwa, pogorszeniem osiągów albo nieprawidłowym składem mieszanki. Długotrwałe zaburzenia spalania mogą również zwiększać obciążenie układu oczyszczania spalin.

Sam objaw nie jest jednak diagnozą. Stan wtryskiwacza potwierdzamy dopiero podczas badania, w którym możemy oddzielnie ocenić jego elektrykę, szczelność, dawkowanie i rozpylanie.

Czy jakość benzyny ma znaczenie?

Paliwo podczas przechowywania ulega zmianom, a znajdujące się w nim biokomponenty mogą wpływać na zachowanie benzyny w kontakcie z wilgocią. Z czasem mogą powstawać osady, które odkładają się w precyzyjnych kanałach wtryskiwacza i w okolicy rozpylacza. Znaczenie mają również drobne zanieczyszczenia przedostające się do układu paliwowego. W elementach pracujących z bardzo małymi przekrojami nawet niewielkie zabrudzenie może pogorszyć przepływ lub jakość rozpylania.

Carbon Zapp GTB4R-X – sprawdzamy cały komplet wtryskiwaczy GDI

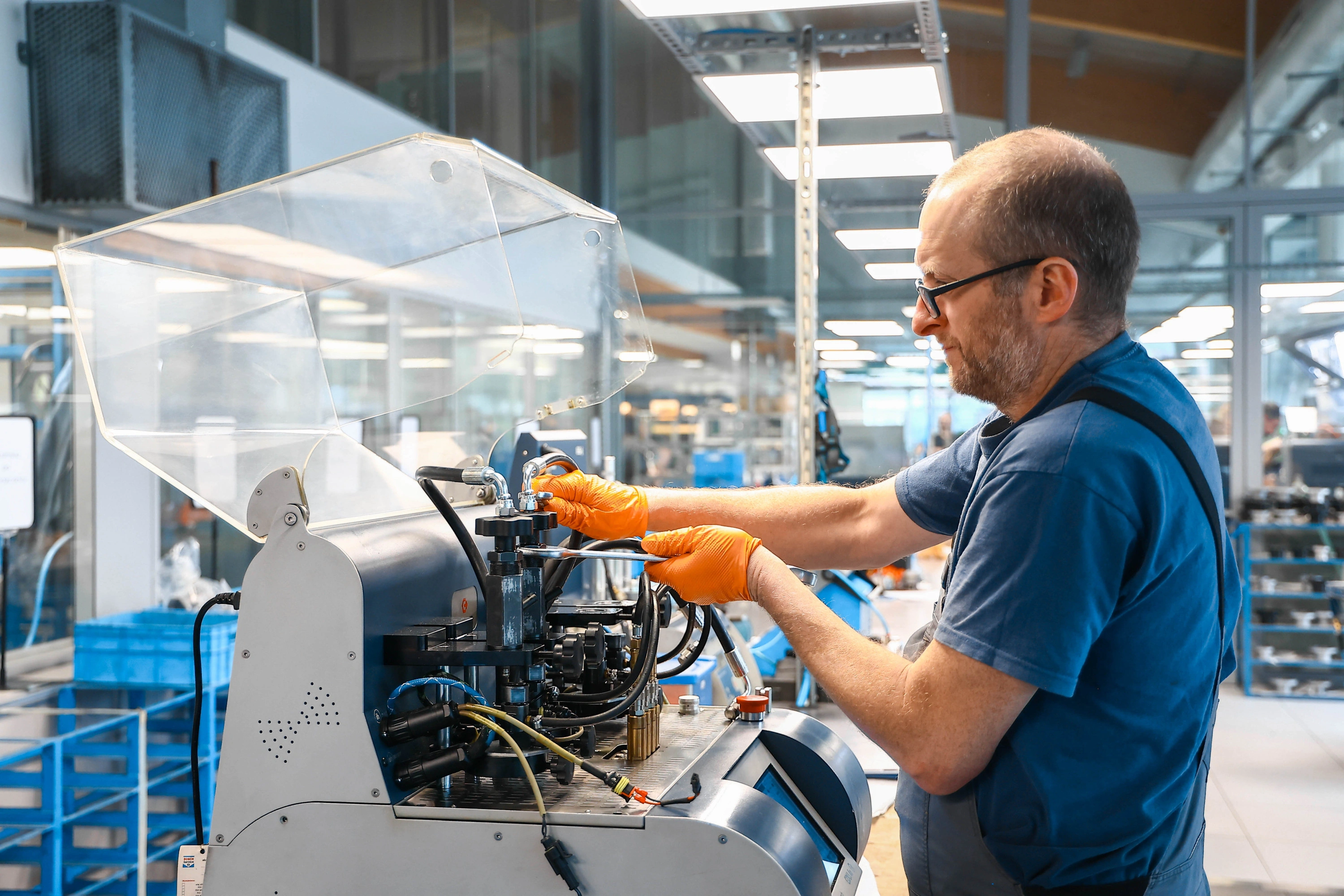

Jednym z głównych stanowisk wykorzystywanych do badań wtryskiwaczy bezpośredniego wtrysku jest czterokanałowy Carbon Zapp GTB4R-X. Na jednym stanowisku jednocześnie badamy do czterech elementów, ale wynik każdego wtryskiwacza mierzymy niezależnie.

GTB4R-X jest przeznaczony do diagnostyki wielu konstrukcji GDI, w tym wtryskiwaczy Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Stanowisko wykorzystuje cztery kanały testowe i cztery przepływomierze, a jego maksymalny zakres układu wysokiego ciśnienia wynosi 1200 bar. Nie oznacza to jednak, że każdy wtryskiwacz badamy przy takim ciśnieniu – warunki dobieramy do konkretnej konstrukcji i testplanu.

Najpierw kontrolujemy część elektryczną

Przed oceną dawkowania sprawdzamy parametry elektryczne właściwe dla konstrukcji badanego elementu. W zależności od rodzaju wtryskiwacza kontrolujemy między innymi rezystancję, indukcyjność, pojemność oraz ewentualne zwarcie do masy. Jest to osobny etap diagnostyki. Prawidłowa ilość podanego medium w jednym teście nie wyklucza nieprawidłowości elektrycznej, dlatego nie ograniczamy oceny do samego przepływu.

Sprawdzamy wycieki zewnętrzne

Kontrolujemy korpus wtryskiwacza oraz miejsca jego połączeń. Szukamy niekontrolowanego wydostawania się medium poza przewidzianą drogę przepływu. Nieszczelność zewnętrzna może występować niezależnie od wyniku dawkowania, dlatego traktujemy ją jako oddzielne kryterium oceny.

Kontrolujemy szczelność rozpylacza po zamknięciu

Po zakończeniu wysterowania wtryskiwacz powinien prawidłowo się zamknąć. Obserwujemy, czy na końcówce nie występuje kapanie, sączenie lub niekontrolowany przepływ medium. Wtryskiwacz może uzyskać właściwą dawkę podczas otwarcia, a jednocześnie pozostawać nieszczelny po jego zakończeniu. Z tego powodu wynik przepływu nie zastępuje testu szczelności.

Nie zatrzymujemy się na jednym punkcie pracy

Sprawności wtryskiwacza GDI nie oceniamy na podstawie pojedynczej dawki. Wykonujemy pomiary w kilku warunkach odpowiadających różnym sposobom pracy układu. W zależności od testplanu analizujemy między innymi:

• pracę przy większym obciążeniu,
• dawkę emisyjną,
• warunki zbliżone do biegu jałowego,
• małe dawki,
• dawki pilotażowe i dotryski,
• sekwencje wielofazowego podawania paliwa.

W każdym punkcie interesuje nas nie tylko ilość medium. Sprawdzamy stabilność wyniku, zachowanie przy zmianie warunków i różnice pomiędzy poszczególnymi wtryskiwaczami.

Powtarzamy pomiary

Jeden prawidłowy cykl nie daje pełnego obrazu pracy elementu. Wykonujemy kolejne cykle i sprawdzamy, czy wynik pozostaje powtarzalny. Porównujemy również zachowanie wszystkich wtryskiwaczy należących do kompletu. Element odbiegający od pozostałych może ujawnić się dopiero podczas kolejnych powtórzeń albo w innym punkcie testowym.

Zmieniamy warunki ciśnieniowe zgodnie z testplanem

Wtryskiwacze bezpośredniego wtrysku sprawdzamy przy odpowiednio dobranych poziomach ciśnienia. Nie stosujemy jednej wartości dla każdej konstrukcji. Element może pracować poprawnie w jednym punkcie, a wykazywać odchylenie po zmianie ciśnienia lub sposobu sterowania. Dlatego pełny test obejmuje zakres przewidziany dla konkretnego numeru wtryskiwacza.

Mierzymy czas reakcji

W odpowiednich procedurach kontrolujemy również szybkość odpowiedzi wtryskiwacza na sygnał sterujący oraz powtarzalność jego reakcji. Ma to znaczenie przy porównywaniu kompletu. Dwa elementy mogą podać bardzo zbliżoną ilość medium, lecz różnić się szybkością działania, co stanowi dodatkową informację diagnostyczną.

Obserwujemy, jak powstaje struga

Pomiar ilościowy uzupełniamy obserwacją rozpylania. Sprawdzamy kształt i równomierność strugi, zachowanie końcówki oraz występowanie kapania lub pojedynczych nieprawidłowych strużek. To szczególnie istotne w bezpośrednim wtrysku benzyny. Dwie podobne wartości przepływu nie oznaczają jeszcze, że paliwo jest rozpylane w identyczny sposób.

Dlaczego badamy cztery wtryskiwacze jednocześnie?

Czterokanałowy układ pozwala nam zestawić pracę całego kompletu w porównywalnych warunkach. Każdy element ma własny pomiar przepływu, dzięki czemu od razu widzimy różnice pomiędzy poszczególnymi wtryskiwaczami. Porównujemy między innymi dawkowanie, szczelność, stabilność i czas reakcji. Takie zestawienie pomaga wychwycić element, który zachowuje się inaczej niż pozostałe, nawet jeżeli pojedynczy wynik mieści się blisko oczekiwanego zakresu.

Testplany i CloudX

Przy pracy z konkretnym numerem wtryskiwacza korzystamy z danych diagnostycznych i dostępnych testplanów. Platforma CloudX jest zintegrowana z ekosystemem Carbon Zapp i zapewnia m.in. dostęp do aktualizacji bazy, danych testowych oraz obsługi protokołów. Dzięki temu przed badaniem sprawdzamy dostępność właściwej procedury zamiast opierać ocenę na jednym uniwersalnym zestawie parametrów.

Po wykonaniu czynności ponownie badamy wtryskiwacze

Kontrola końcowa ma potwierdzić rzeczywisty efekt wykonanych prac. Ponownie sprawdzamy parametry elektryczne, szczelność, dawkowanie, zachowanie w różnych punktach testowych, stabilność, powtarzalność oraz czas reakcji. Jeżeli badamy kilka elementów, ponownie porównujemy cały komplet. Końcowej oceny nie wydajemy na podstawie samego wyglądu wtryskiwacza ani pojedynczego wyniku.

Inne stanowiska do diagnostyki wtrysku benzyny - nasz park maszynowy

• Park maszynowy uzupełnia Carbon Zapp GDU.4R-X, którego używamy do diagnostyki i obsługi wtryskiwaczy GDI oraz konwencjonalnych wtryskiwaczy benzynowych; producent podaje dla tej platformy zakres wysokiego ciśnienia do 650 bar.
• Na Hartridge Excalibur GDi Master badamy wtryskiwacze bezpośredniego i pośredniego wtrysku benzyny, w tym konstrukcje cewkowe i piezoelektryczne.
• Carbon Zapp GS4/10 wykorzystujemy przy diagnostyce wtryskiwaczy benzynowych, w tym konstrukcji MPI/PFI oraz odpowiednich wtryskiwaczy bezpośrednich.

Dzięki kilku stanowiskom dobieramy aparaturę do budowy elementu i zakresu potrzebnych pomiarów zamiast stosować identyczną procedurę dla każdego wtryskiwacza.

Podobna dawka nie oznacza identycznego rozpylania

Wynik ilościowy jest tylko jedną częścią diagnostyki; dwa wtryskiwacze mogą dostarczyć podobną ilość medium, a mimo to tworzyć wyraźnie różniące się strugi.

W silniku z bezpośrednim wtryskiem sposób rozpylenia paliwa ma szczególne znaczenie, ponieważ paliwo trafia bezpośrednio do cylindra. Dlatego podczas testu zestawiamy pomiar dawki z obserwacją zachowania rozpylacza.

Dopiero połączenie tych informacji daje podstawę do oceny. Sama zbliżona ilość medium w menzurce lub przepływomierzu nie potwierdza, że dwa wtryskiwacze pracują w taki sam sposób.

Co rzeczywiście zmieniło się po czyszczeniu?

Po wykonaniu czyszczenia ponawiamy badanie. Wynik odnosimy do testplanu konkretnego wtryskiwacza, właściwych danych odniesienia oraz wcześniejszego pomiaru tego samego elementu.

Zmiana jednego parametru nie oznacza jeszcze, że wtryskiwacz odzyskał pełną sprawność. Po poprawie dawkowania nadal może pozostać problem ze szczelnością, rozpylaniem, reakcją albo pracą w innym punkcie testowym.

Czy wtryskiwacz benzynowy trzeba kodować?

Kodowanie polega na przypisaniu sterownikowi informacji opisującej indywidualną charakterystykę elementu, jeśli dana konstrukcja i procedura producenta tego wymagają. Różnice produkcyjne lub wynikające z procesu obsługi mogą powodować, że dwa podobne wtryskiwacze nie mają dokładnie identycznej charakterystyki. W odpowiednich konstrukcjach charakterystykę wyznacza się na stanowisku probierczym, a następnie przedstawia w postaci kodu korekcyjnego. Sterownik może wykorzystywać takie dane do dokładniejszego sterowania dawkowaniem.

Nie należy jednak utożsamiać trzech różnych czynności:

• kodowanie – wprowadzenie indywidualnego kodu wtryskiwacza,
• adaptacja – procedura, podczas której układ sterowania dostosowuje określone parametry pracy,
• reset wartości wyuczonych – usunięcie zapisanych wcześniej korekt lub wartości adaptacyjnych.

Zakres czynności po montażu dobiera się do konkretnej wersji pojazdu i dokumentacji producenta. Sam fakt zastosowania bezpośredniego wtrysku TSI nie oznacza automatycznie obowiązku kodowania każdego wtryskiwacza.

Na czym polega rewitalizacja wtryskiwaczy piezoelektrycznych?

W odpowiednich konstrukcjach piezoelektrycznych wykonujemy proces rewitalizacji związany z przywróceniem właściwych parametrów stosu piezo po czynnościach serwisowych. Element kwalifikujemy do tej procedury dopiero po rozpoznaniu jego budowy i numeru, a efekt sprawdzamy podczas ponownego badania na stanowisku.

Uszczelnienie wtryskiwacza po demontażu ma znaczenie - co dokładnie robimy?

Wtryskiwacz bezpośredniego wtrysku pracuje w głowicy i musi zostać prawidłowo uszczelniony po ponownym montażu. W konstrukcjach wykorzystujących pierścienie PTFE ważne jest zastosowanie właściwych części oraz odpowiednie przygotowanie pierścienia przed osadzeniem elementu. Do montażu stosuje się narzędzia dopasowane do konkretnej konstrukcji, ponieważ uszczelnienia nie powinny być zakładane przypadkową metodą. Niewłaściwie przygotowany pierścień może zostać uszkodzony jeszcze przed uruchomieniem silnika.

Sposób montażu, kolejność czynności oraz wartości wymagane dla połączeń należy dobierać według kodu silnika i dokumentacji serwisowej właściwej dla danego pojazdu. Nie stosujemy jednej uniwersalnej procedury do wszystkich odmian 1.0 i 1.5 TSI.

Co mówią korekty STFT i LTFT?

Korekty paliwowe pomagają podczas diagnostyki samochodu, ale nie zastępują bezpośredniego badania wtryskiwacza.

• STFT – Short Term Fuel Trim – krótkoterminowa korekta, którą sterownik na bieżąco wprowadza w odpowiedzi na aktualne warunki pracy silnika.
• LTFT – Long Term Fuel Trim – długoterminowa korekta wynikająca z obserwacji zachowania układu w dłuższym okresie.
• Korekta dodatnia – sterownik zwiększa ilość paliwa względem wartości bazowej.
• Korekta ujemna – sterownik ogranicza ilość paliwa względem wartości bazowej.
• Wpływ wtryskiwaczy – nieprawidłowe dawkowanie lub szczelność mogą oddziaływać na skład mieszanki i tym samym na wartości korekt.

Na STFT i LTFT wpływają jednak również inne elementy silnika. Z tego powodu sama korekta nie wskazuje konkretnego uszkodzonego wtryskiwacza i nie zastępuje badania elementu na stanowisku probierczym.

Jakie wyniki przekazujemy klientom po zakończeniu badania?

• wynik przeprowadzonego badania,
• zestawienie najważniejszych kontrolowanych parametrów,
• informację o szczelności wtryskiwacza,
• wyniki pomiarów dawkowania,
• wynik czasu reakcji, jeżeli obejmuje go dana procedura,
• ocenę sposobu rozpylania,
• rezultaty kontroli wykonanej po czyszczeniu,
• porównanie elementów, jeżeli badany był cały komplet,
• certyfikat z przeprowadzonego badania,
• indywidualny protokół parametrów,
• wynik końcowej kontroli jakości,
• przy usługach i podzespołach objętych gwarancją – pisemną gwarancję na 24 miesiące bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego w naszym serwisie?

Cena zależy przede wszystkim od rodzaju układu:

• sprawdzenie wtryskiwacza pośredniego MPI/PFI – 45 zł netto za sztukę,
• sprawdzenie wtryskiwacza bezpośredniego – 103 zł netto za sztukę.

Diagnostyka obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

W Volkswagenie Taigo 1.0 i 1.5 TSI mamy do czynienia z bezpośrednim wtryskiem benzyny. Przed kontaktem warto przygotować numer znajdujący się na starym wtryskiwaczu albo numer VIN samochodu.

Wtryskiwacze z Taigo można przesłać z całej Polski - działamy wysyłkowo

Osobista wizyta klienta w pracowni nie jest konieczna. Wtryskiwacze można przekazać do diagnostyki i obsługi wysyłkowo, a po zakończeniu prac odsyłamy sprawdzony podzespół pod wskazany adres. Organizujemy odbiór kurierski i obsługujemy przesyłki z całej Polski. Korzystamy między innymi z DPD oraz InPost, w tym z możliwości nadania i odbioru przez Paczkomat.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczony jest oddzielnie. W przypadku zakupu nowego albo zregenerowanego podzespołu termin wysyłki zależy również od jego bieżącej dostępności; dostępna część może zostać przygotowana do wysłania nawet w ciągu 24 godzin.

Przed zapakowaniem wymontowanych wtryskiwaczy warto zabezpieczyć ich króćce i końcówki, unieruchomić elementy wewnątrz opakowania oraz dołączyć dane kontaktowe lub numer zlecenia.

Zlecenie wysyłkowe w sześciu krokach

• Identyfikujemy wtryskiwacz na podstawie jego numeru lub danych pojazdu i VIN.
• Ustalamy odbiór przesyłki albo sposób samodzielnego nadania.
• Po przyjęciu wykonujemy test wejściowy, czyszczenie i kontrolę końcową.
• Przekazujemy wynik przeprowadzonych pomiarów.
• Jeżeli potrzebne są dalsze czynności, ustalamy ich zakres przed realizacją.
• Odsyłamy obsłużone wtryskiwacze albo dobrany podzespół.

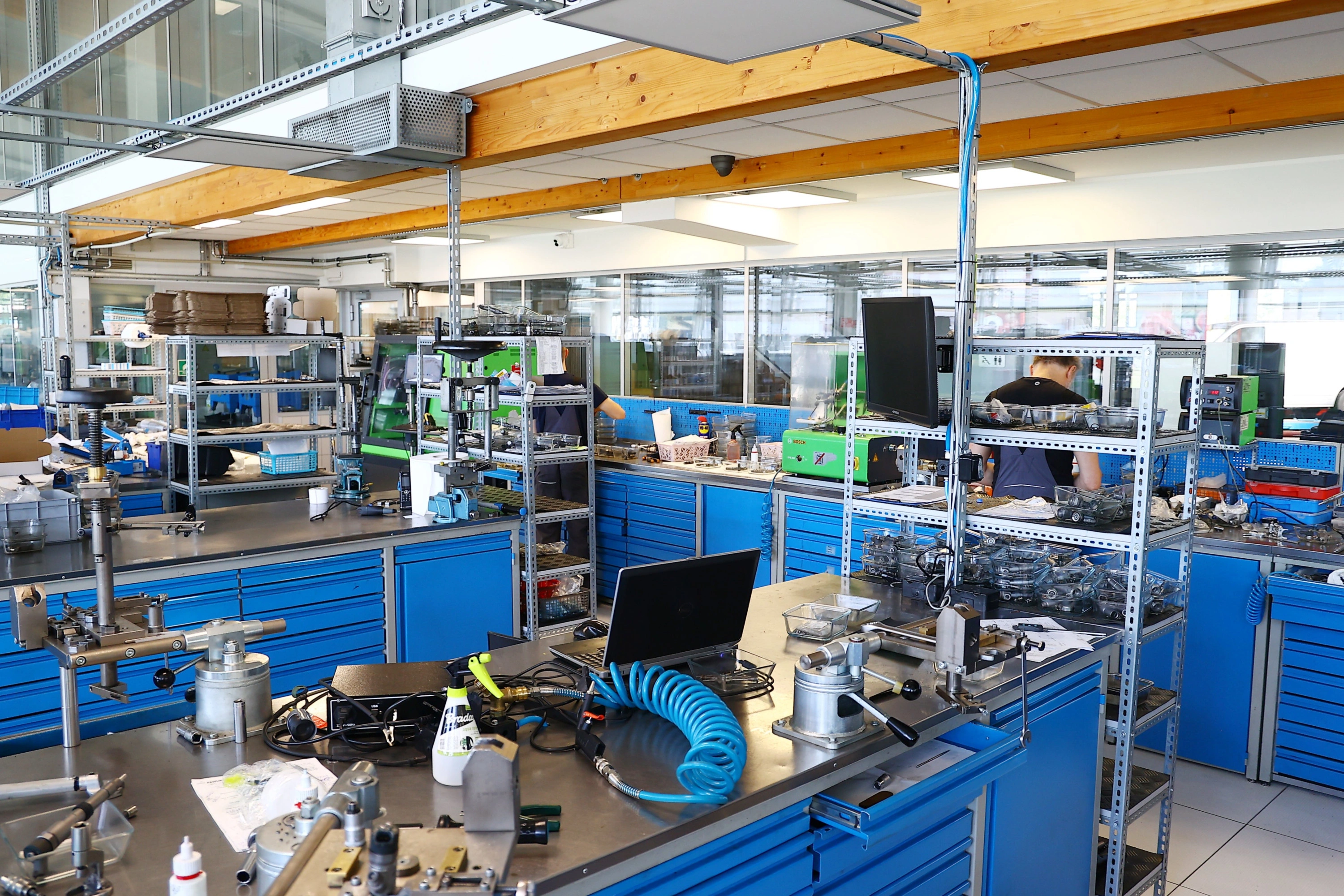

Zaplecze techniczne naszej pracowni

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze układów wtryskowych.
• Korzystamy ze specjalistycznych stanowisk Carbon Zapp oraz Hartridge.
• Na Carbon Zapp GTB4R-X jednocześnie porównujemy do czterech wtryskiwaczy GDI.
• GTB4R-X dysponuje czterema niezależnymi kanałami pomiarowymi i zakresem układu wysokiego ciśnienia do 1250 bar; ciśnienie konkretnego badania zawsze wynika z testplanu.
• Carbon Zapp GDU.4R-X uzupełnia diagnostykę wtrysku benzyny i dysponuje zakresem wysokiego ciśnienia do 650 bar.
• Wykorzystujemy również Carbon Zapp GS4/10 oraz Hartridge Excalibur.
• Obsługujemy konstrukcje wtrysku bezpośredniego GDI oraz pośredniego MPI/PFI.
• Wykonujemy pomiar przed rozpoczęciem właściwych czynności i ponowną kontrolę po ich zakończeniu.
• W odpowiednich procedurach stosujemy płukanie wsteczne oraz pomiary czasu reakcji RSP.
• Dla wybranych konstrukcji wykonujemy kodowanie zgodnie z możliwościami danego systemu.
• Wyniki dokumentujemy w indywidualnych protokołach.
• Wtryskiwacze i ich elementy pozostają oznaczone i przypisane do konkretnego zlecenia.
• Poszczególne etapy demontażu, czyszczenia, diagnostyki i montażu wykonujemy na przygotowanych do tego stanowiskach.
• Zlecenia przyjmujemy również wysyłkowo z całej Polski.

FAQ

Czy Volkswagen Taigo 1.0 TSI ma wtrysk pośredni czy bezpośredni?
W omawianych jednostkach 1.0 TSI zastosowany jest bezpośredni wtrysk benzyny. Paliwo jest podawane bezpośrednio do cylindra, dlatego do pełnej diagnostyki potrzebne jest stanowisko przystosowane do badań wtryskiwaczy wysokociśnieniowych.

Czy Taigo 1.5 TSI 150 KM korzysta z takiego samego wtryskiwacza jak 1.0 TSI?
Nie należy dobierać wtryskiwacza jedynie na podstawie oznaczenia TSI. Wersja 1.5 TSI 150 KM występuje m.in. z kodami DPCA i DXDB, dlatego numer części sprawdzamy na wymontowanym elemencie lub na podstawie VIN.

Czy wypadanie zapłonu w Taigo oznacza uszkodzony wtryskiwacz?
Nie. Wypadanie zapłonu może mieć kilka źródeł, dlatego przed wskazaniem wtryskiwacza jako przyczyny trzeba uwzględnić również pozostałe układy silnika. Stan samego wtryskiwacza potwierdzamy podczas badania na stanowisku.

Dlaczego warto sprawdzić wszystkie wtryskiwacze z jednego silnika?
Jednoczesne badanie kompletu pozwala porównać elementy w takich samych warunkach. Na czterokanałowym stanowisku widzimy różnice w dawkowaniu, szczelności, stabilności i zachowaniu poszczególnych wtryskiwaczy.

Czy do wyceny wystarczy numer VIN Volkswagena Taigo?
VIN jest bardzo pomocny przy ustalaniu właściwej konfiguracji samochodu, ale jeżeli wtryskiwacz jest już wymontowany, warto również podać numer znajdujący się bezpośrednio na części. Pozwala to dokładniej potwierdzić wersję elementu i sprawdzić dostępność odpowiedniego podzespołu.

Czy czyszczenie wtryskiwacza kończy się ponownym testem?
Tak. Po wykonaniu czyszczenia ponownie badamy element i zestawiamy wynik ze stanem początkowym. Sprawdzamy nie tylko zmianę dawki, ale również szczelność, powtarzalność oraz jakość rozpylania.

Czy po montażu wtryskiwacza TSI w Taigo zawsze trzeba go kodować?
Nie każda konstrukcja wtryskiwacza benzynowego wymaga indywidualnego kodowania. Zakres czynności po montażu ustala się dla konkretnego numeru elementu, kodu silnika i procedury producenta samochodu; osobnymi czynnościami są kodowanie, adaptacja i kasowanie wartości wyuczonych.

Diagnostyka i dobór wtryskiwaczy Volkswagen Taigo

W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i proces serwisowy własnych wtryskiwaczy z Volkswagena Taigo 1.0 i 1.5 TSI. Jeżeli odpowiedni podzespół jest dostępny, można również zamówić wtryskiwacz zregenerowany lub nowy, dobrany na podstawie numeru części albo VIN.

Wtryskiwacze można przesłać z dowolnego miejsca w Polsce – organizujemy odbiór kurierski i wysyłkę zwrotną. W celu sprawdzenia ceny, dostępności części lub ustalenia zakresu diagnostyki: 601 856 277.
