W naszej pracowni wykonujemy diagnostykę benzynowych układów wtrysku pośredniego MPI/PFI i bezpośredniego GDI, a także konstrukcji określanych jako FSI, TFSI, TSI czy EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych i technik pomiarowych, a badania prowadzi zespół doświadczonych techników i inżynierów.

W Peugeocie 508 zmiana generacji nie oznaczała jedynie modernizacji nadwozia. Pierwsza odsłona modelu korzystała między innymi z wolnossącego silnika 1.6 VTi z pośrednim podawaniem benzyny oraz turbodoładowanych jednostek 1.6 THP z wtryskiem bezpośrednim. W 508 II pojawił się trzycylindrowy 1.2 PureTech, rozwijano silniki 1.6 z wtryskiem GDI, a część z nich połączono z napędem elektrycznym. Dlatego podczas oceny wtryskiwaczy uwzględniamy zarówno sposób podawania paliwa, jak i dokładną odmianę jednostki.

Peugeot 508 I i II – różne silniki pod podobnymi oznaczeniami handlowymi

W przypadku Peugeota 508 nie wystarcza informacja, że samochód ma silnik benzynowy o pojemności 1.6 litra. W zależności od generacji, okresu produkcji i rynku przeznaczenia występowały odmiany różniące się konstrukcją układu paliwowego, sterowaniem oraz zastosowanymi wtryskiwaczami.

W pierwszej generacji, produkowanej od 2010 roku, istotne jest rozróżnienie jednostek VTi i THP. Druga generacja, wprowadzona w 2018 roku, obejmuje także silnik 1.2 PureTech dostępny od 2020 roku oraz hybrydy Plug-in Hybrid.

IDENTYFIKACJA / SILNIKI

Peugeot 508 I/II – wersje benzynowe i układy wtryskowe

1.2 / 1.6

Wersja silnikowa	Kod silnika	Moc	Układ wtryskowy

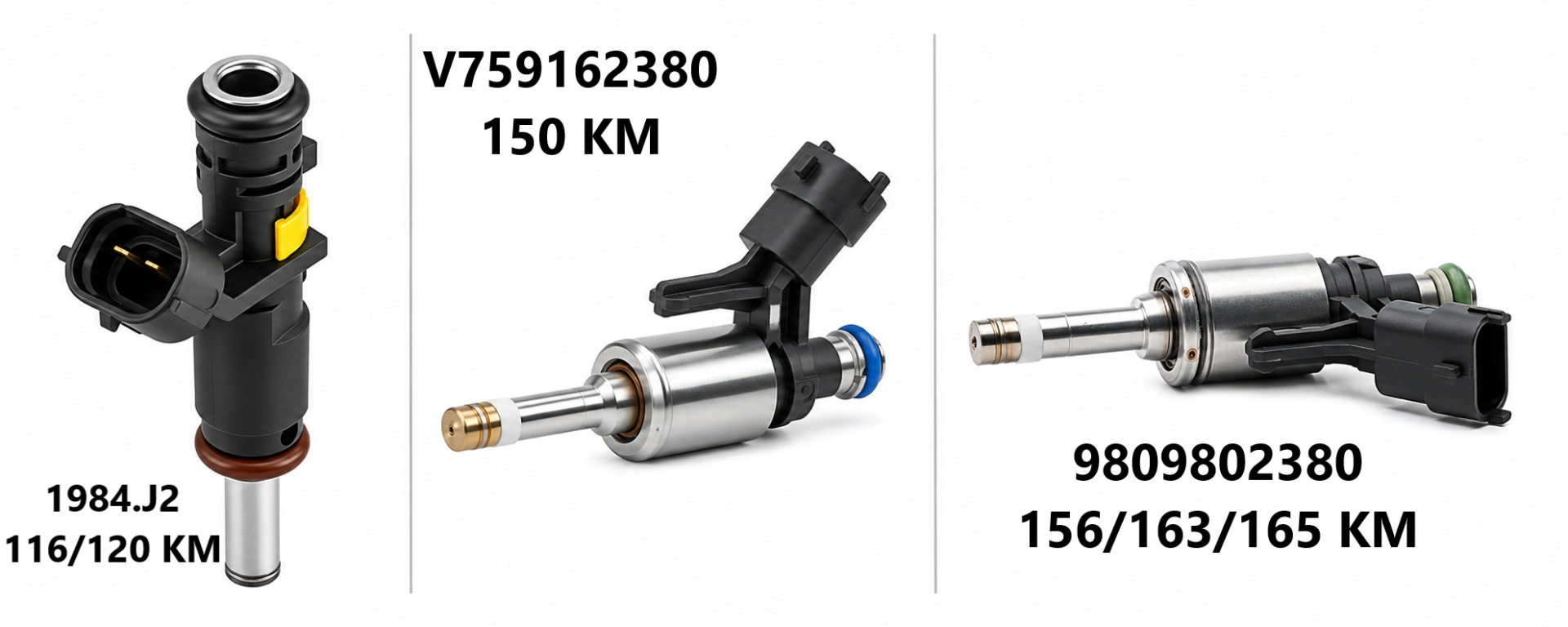

01508 I 1.6 VTi	5FH (EP6C)	116 KM	MPI/PFI – pośredni
02508 I 1.6 VTi	5FS (EP6C)	120 KM	MPI/PFI – pośredni
03508 I 1.6 THP	5FN (EP6CDT)	150 KM	GDI – bezpośredni
04508 I 1.6 THP	5FV (EP6CDT)	156 KM	GDI – bezpośredni
05508 I 1.6 THP	5GZ (EP6FDT)	163 KM	GDI – bezpośredni
06508 I 1.6 THP	5GZ (EP6FDT)	165 KM	GDI – bezpośredni

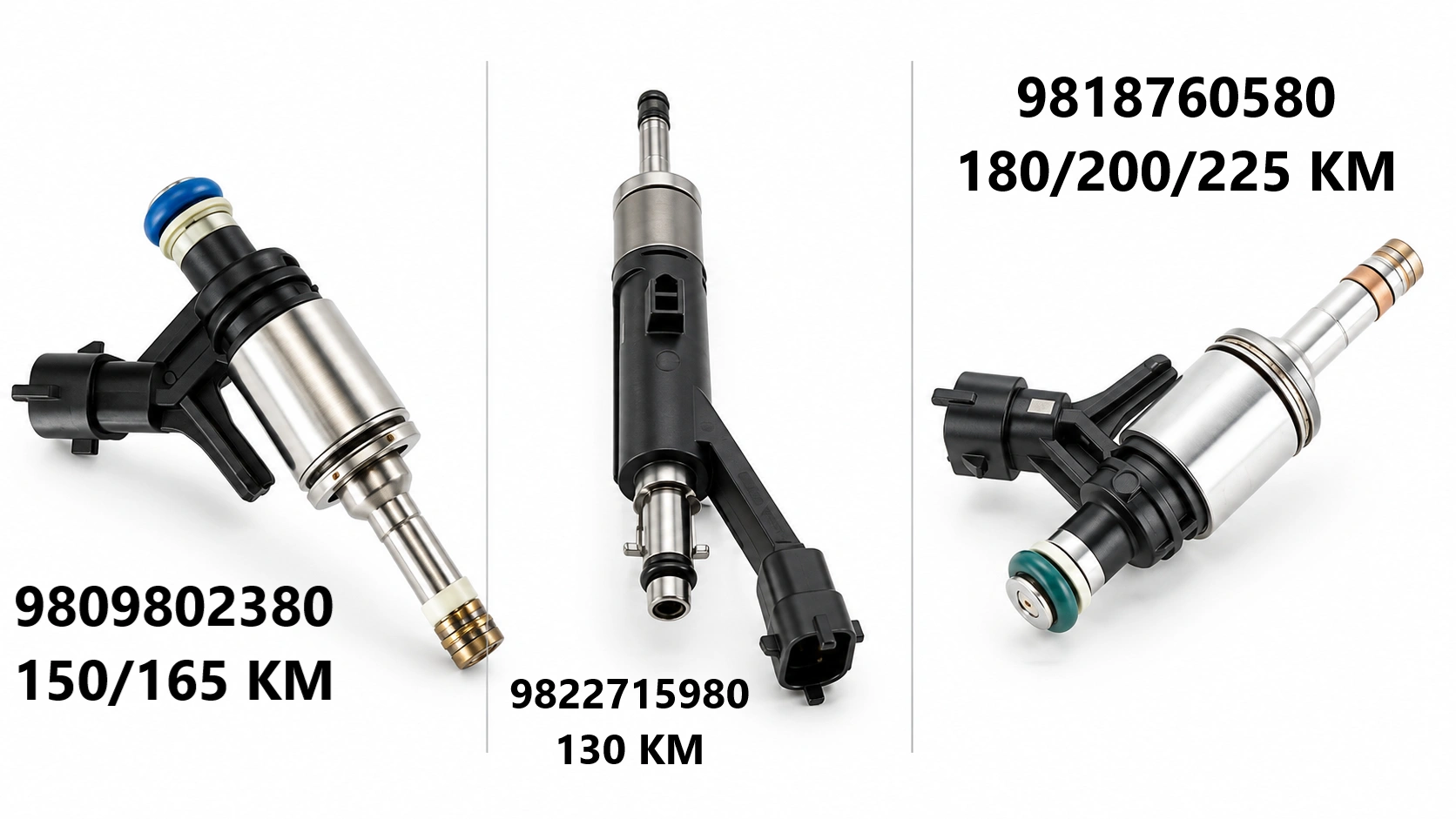

07508 II 1.6 THP	5GX (EP6FDTMD)	150 KM	GDI – bezpośredni
08508 II 1.6 THP	5GY (EP6FDTM)	165 KM	GDI – bezpośredni
09508 II 1.2 PureTech	HNS (EB2ADTS)	130–131 KM	GDI – bezpośredni
10508 II 1.6 PureTech	5GF (EP6FADTXD)	180–181 KM	GDI – bezpośredni
11508 II 1.6 PureTech	5GG (EP6FADTX)	224–225 KM	GDI – bezpośredni
12508 II 1.6 Hybrid 180 PHEV	DGX/DGL (EP6FADTXHPE)	180 KM systemowo, benzynowy 150 KM	GDI – bezpośredni
13508 II 1.6 Hybrid 225 PHEV	5GQ/DGZ (EP6FADTXHPD)	225 KM systemowo, benzynowy 180 KM	GDI – bezpośredni
14508 II 1.6 PSE Hybrid4	5GB (EP6FADTXHPR)	360 KM systemowo, benzynowy 200 KM	GDI – bezpośredni

i Dokładną identyfikację wtryskiwacza wykonujemy na podstawie kodu silnika, numeru części i VIN.

Dlaczego numer wtryskiwacza ma większe znaczenie niż nazwa silnika?

Kod silnika pozwala ustalić rodzinę konstrukcyjną i zawęzić zakres właściwych podzespołów. Nie zawsze wskazuje jednak jedną, niezmienną referencję wtryskiwacza.

Numer VIN wykorzystujemy do weryfikacji fabrycznej konfiguracji samochodu, a oznaczenie wymontowanego wtryskiwacza porównujemy z dokumentacją producenta części. Jest to szczególnie ważne po wcześniejszych naprawach i modernizacjach, kiedy rzeczywiście zamontowany podzespół może wymagać dodatkowej identyfikacji.

Ostateczny dobór wykonujemy po zestawieniu numeru części, kodu silnika i danych pojazdu. Dzięki temu unikamy stosowania niewłaściwej procedury badania albo doboru podzespołu o innej charakterystyce.

Wtryskiwacze 1.6 VTi i 1.2 PureTech – dlaczego potrzebujemy innych warunków pomiarowych?

Różnica między wtryskiem pośrednim i bezpośrednim jest szczególnie widoczna przy porównaniu dwóch jednostek Peugeota 508: wolnossącego 1.6 VTi z pierwszej generacji oraz turbodoładowanego 1.2 PureTech z drugiej.

W pierwszym silniku benzyna trafia do kanałów dolotowych. W drugim wtryskiwacze podają paliwo bezpośrednio do komór spalania, w warunkach wymagających wysokociśnieniowego układu zasilania.

PORÓWNANIE / TECHNOLOGIA

MPI/PFI i GDI – różnice w diagnostyce Peugeot 508

2 technologie

Parametr	1.6 VTi – MPI/PFI	1.2 PureTech i 1.6 THP – GDI
01Umiejscowienie	Kanał dolotowy	Głowica silnika, rozpylanie do komory spalania
02Podawanie benzyny	Przed zaworem dolotowym	Bezpośrednio do cylindra
03Warunki ciśnieniowe	Niskie ciśnienie, zwykle kilka barów	Wysokie ciśnienie, zależne od konstrukcji i warunków pracy
04Stanowisko probiercze	Aparatura do wtrysku pośredniego	Stanowisko do badań wysokociśnieniowych GDI
05Zakres pomiarów	Dawka, szczelność, praca cewki, struga	Dawki w różnych punktach, szczelność, elektryka, rozpylanie, czas reakcji
06Typowe nieprawidłowości	Osady, zaburzenia przepływu, nieszczelność	Osady na końcówce, odchylenia dawki, problemy ze szczelnością i dynamiką pracy
07Dobór testplanu	Według numeru elementu i parametrów MPI	Według numeru części, sterowania i parametrów GDI

i Wtryskiwaczy MPI/PFI i GDI nie oceniamy według jednej procedury. Parametry badania dobieramy do konkretnej konstrukcji i numeru części.

Przeprowadzenie wyłącznie niskociśnieniowego testu wtryskiwacza GDI nie odtwarza wszystkich warunków istotnych dla jego rzeczywistej pracy. Element może prawidłowo przepuszczać medium podczas takiego sprawdzenia, a mimo to wykazywać nieprawidłowości przy wyższym ciśnieniu lub krótkich impulsach sterujących.

W przypadku Peugeota 508 II dotyczy to także wersji Plug-in Hybrid. Obecność silnika elektrycznego nie zmienia wymagań diagnostycznych benzynowych wtryskiwaczy GDI. Podczas ich sprawdzania uwzględniamy konstrukcję jednostki spalinowej, a nie samą moc systemową samochodu.

Od oznaczenia części do stanowiska probierczego – przebieg przyjęcia wtryskiwaczy

• Rozpoznanie podzespołu. Odczytujemy oznaczenia na korpusie, numer katalogowy i dostępne informacje identyfikacyjne. Następnie ustalamy producenta oraz rodzaj układu wtryskowego.
• Ocena stanu zewnętrznego. Oglądamy korpus, przyłącza i końcówkę rozpylacza. Zwracamy uwagę na ślady uszkodzeń mechanicznych, deformacje i nieprawidłowości mogące uniemożliwiać bezpieczne przeprowadzenie badania.
• Weryfikacja elektryczna. Kontrolujemy odpowiednie parametry cewki lub innego elementu wykonawczego, zależnie od zastosowanej konstrukcji.
• Kwalifikacja do właściwego testu. Na podstawie numeru części wybieramy odpowiednie stanowisko, sposób podłączenia i plan pomiarowy.
• Zachowanie oznaczeń kompletu. Każdy wtryskiwacz przypisujemy do konkretnego zlecenia. Podczas czyszczenia, testowania i kontroli końcowej zachowujemy możliwość odtworzenia wyników poszczególnych sztuk.

Carbon Zapp GTBR-X – zaawansowana diagnostyka wtryskiwaczy GDI Peugeota 508

Na Carbon Zapp GTBR-X wykonujemy badania obejmujące część elektryczną, szczelność, wielkość dawkowania, stabilność pracy i charakterystykę rozpylania. Zestawiamy wyniki uzyskane w różnych punktach pomiarowych, a następnie sprawdzamy, czy zachowanie konkretnego wtryskiwacza odpowiada wymaganiom jego konstrukcji.

GTBR-X jest specjalistycznym, czterokanałowym stanowiskiem przeznaczonym przede wszystkim do diagnostyki benzynowych wtryskiwaczy bezpośrednich GDI. W naszej pracowni wykorzystujemy je do badań odpowiednich konstrukcji producentów Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin oraz Magneti Marelli.

W czterech niezależnych kanałach badamy jednocześnie maksymalnie cztery wtryskiwacze. Korzystamy z czterech przepływomierzy, dzięki czemu każdy element ma indywidualny wynik, mimo że cały zestaw pracuje w porównywalnych warunkach. W dokumentacji producenta GTBR-X podano maksymalną zdolność ciśnieniową układu do 1200 bar. Faktyczne warunki ustalamy według numeru wtryskiwacza i przypisanego mu testplanu.

Diagnostyka elektryczna przed podaniem medium

Badanie rozpoczynamy od sprawdzenia części elektrycznej. W zależności od konstrukcji wtryskiwacza kontrolujemy rezystancję, indukcyjność, pojemność elektryczną oraz możliwość występowania zwarcia do masy lub uszkodzenia izolacji.

Wartości te pomagają ocenić stan elementu wykonawczego i jego obwodu. Nie wszystkie pomiary mają zastosowanie do każdego typu wtryskiwacza – dobieramy je do rozwiązania elektromagnetycznego albo piezoelektrycznego. Podczas oceny zwracamy uwagę nie tylko na skrajne uszkodzenia, takie jak przerwa w obwodzie. Analizujemy również odchylenia, które mogą wskazywać na pogorszenie właściwości elektrycznych.

Prawidłowa ilość podawanego medium nie wyklucza usterki części elektrycznej. Dlatego wynik kontroli uzwojenia lub elementu wykonawczego traktujemy jako odrębny obszar diagnostyki, a nie dodatek do pomiaru dawkowania.

Próba szczelności korpusu i połączeń

Na GTBR-X wykonujemy kontrolę wycieków zewnętrznych. Oglądamy korpus wtryskiwacza, jego połączenia i miejsca uszczelnienia, sprawdzając, czy medium robocze nie wydostaje się poza przewidzianą drogę przepływu. Takie uszkodzenie może wynikać z nieszczelności połączenia albo problemu mechanicznego. Nie należy go utożsamiać z przepuszczaniem paliwa przez końcówkę rozpylacza.

Wyciek zewnętrzny i nieszczelność końcówki wymagają osobnej oceny. Ich przyczyny oraz konsekwencje techniczne mogą być różne.

Szczelność rozpylacza przy zamkniętym wtryskiwaczu

W kolejnym etapie kontrolujemy zachowanie końcówki po zakończeniu impulsu sterującego. Sprawdzamy, czy zawór zamyka przepływ i czy nie pojawia się kapanie, sączenie albo niekontrolowane wydostawanie medium. Ten test ma znaczenie nawet wtedy, gdy wtryskiwacz uzyskał poprawną dawkę podczas otwarcia.

W silnikach 1.2 PureTech i 1.6 THP nieprawidłowa szczelność może przyczyniać się do zaburzeń składu mieszanki. Dlatego pozytywny wynik pomiaru objętościowego nie kończy naszej oceny rozpylacza.

Od biegu jałowego do większego obciążenia – kilka punktów pomiarowych

Na GTBR-X badamy wtryskiwacze w warunkach określonych przez odpowiedni plan testowy. Nie ograniczamy się do pojedynczego pomiaru przepływu, ponieważ różne czasy wysterowania i warunki ciśnieniowe mogą ujawnić odmienne nieprawidłowości. W zależności od konstrukcji i dostępnej procedury wykorzystujemy punkty odpowiadające między innymi:

• Pełnemu obciążeniu – analizujemy zdolność do podawania wymaganej ilości medium przy większym zapotrzebowaniu.
• Dawce emisyjnej – kontrolujemy dawkowanie w punkcie przewidzianym do oceny pracy związanej z wymaganiami emisyjnymi.
• Biegowi jałowemu – sprawdzamy zachowanie przy niewielkim zapotrzebowaniu na paliwo.
• Dawkom pilotażowym – w konstrukcjach i procedurach, które takie sekwencje przewidują, oceniamy reakcję na krótkie impulsy.
• Dotryskom – analizujemy dodatkowe podania medium, jeśli występują w testplanie danej konstrukcji.

Dodatkowo wykonujemy odpowiednie sekwencje wielokrotnych dawek, czyli testy multi-dawek. Pozwalają one badać zachowanie elementu przy bardziej złożonym sterowaniu, jeżeli dana konstrukcja i jej procedura tego wymagają.

W przypadku silnika 1.2 PureTech szczególnie istotne jest sprawdzanie dawkowania przy różnych czasach otwarcia. W silnikach 1.6 THP i PureTech analizujemy także zachowanie przy zmianach obciążenia, ponieważ pojedynczy poprawny wynik nie potwierdza całej charakterystyki pracy. Porównujemy wartości w poszczególnych punktach, sprawdzając zarówno wielkość dawki, jak i jej stabilność oraz zgodność pomiędzy wtryskiwaczami.

Kolejne cykle pokazują stabilność działania

Podczas diagnostyki powtarzamy odpowiednie sekwencje pomiarowe. Dzięki temu sprawdzamy, czy wynik utrzymuje się na podobnym poziomie i czy element reaguje jednakowo na kolejne impulsy.

Istotna jest nie tylko średnia ilość medium, ale również różnica między poszczególnymi cyklami. Jeżeli jeden wtryskiwacz uzyskuje raz prawidłowy, a następnie wyraźnie odmienny rezultat, analizujemy możliwą niestabilność jego działania. Porównujemy także zachowanie pozostałych elementów kompletu.

Pojedynczego poprawnego wyniku nie traktujemy jako wystarczającego potwierdzenia sprawności.

Wtryskiwacz GDI przy różnych ciśnieniach

W odpowiednich procedurach GTBR-X sprawdzamy pracę wtryskiwaczy przy kilku poziomach ciśnienia. Pozwala to ocenić, czy zmiana warunków wpływa na dawkę, szczelność albo stabilność rozpylania. Wtryskiwacz może działać prawidłowo przy jednym ciśnieniu, lecz wykazywać odchylenia przy innym.

Nie stosujemy jednej, uniwersalnej wartości dla wszystkich silników Peugeota 508. Dobieramy parametry zgodnie z właściwym planem badania, biorąc pod uwagę konstrukcję wtryskiwacza i sposób jego sterowania.

Pomiar czasu reakcji RSP

Na GTBR-X wykonujemy również pomiary czasu odpowiedzi wtryskiwacza na sygnał sterujący, jeżeli przewiduje je procedura danej konstrukcji.

Sprawdzamy szybkość reakcji i jej powtarzalność podczas kolejnych aktywacji. Pomiar pomaga ocenić, czy wtryskiwacz reaguje porównywalnie do pozostałych elementów zestawu. Dwa wtryskiwacze mogą podać podobną ilość medium, ale różnić się dynamiką otwierania lub zamykania. Przy krótkich czasach sterowania takie odchylenia mogą mieć istotne znaczenie.

Wynik RSP interpretujemy razem z dawkowaniem, szczelnością i pozostałymi parametrami, ponieważ sam czas reakcji nie opisuje pełnego stanu podzespołu.

Obserwacja strugi podczas pracy rozpylacza

W części dotyczącej rozpylania analizujemy sposób formowania strugi, jej równomierność i widoczne odstępstwa pomiędzy poszczególnymi wtryskiwaczami. Kontrolujemy zachowanie końcówki, kierunek wypływu i ewentualne występowanie pojedynczych nieprawidłowych strużek. Sprawdzamy również, czy po zakończeniu podawania medium nie pojawia się kapanie.

Wyniki odnosimy do konstrukcji konkretnego rozpylacza. Nie każda końcówka ma taki sam obraz prawidłowej strugi, dlatego nie stosujemy jednego wzorca dla wszystkich odmian GDI.

Trzy wtryskiwacze 1.2 PureTech i cztery w silnikach 1.6 – porównanie kompletu

Czterokanałowy układ GTBR-X pozwala nam jednocześnie porównywać komplet wtryskiwaczy silnika czterocylindrowego. Przy silniku 1.2 PureTech badamy komplet trzech wtryskiwaczy.

Każdy element posiada indywidualny pomiar przepływu. Zestawiamy więc jego dawkę, szczelność, czas reakcji, powtarzalność i stabilność z rezultatami pozostałych sztuk. Porównanie całego zestawu pomaga rozpoznać pojedynczą sztukę odbiegającą od pozostałych, a także sytuację, w której wszystkie elementy wykazują podobny rodzaj nieprawidłowości.

CloudX i wybór procedury dla konkretnego numeru części

Przy przygotowaniu diagnostyki wykorzystujemy bazę danych i środowisko CloudX, współpracujące z systemem obsługi stanowiska Carbon Zapp. Sprawdzamy dostępność odpowiedniego testplanu dla zidentyfikowanego numeru wtryskiwacza. Korzystamy z aktualizacji danych diagnostycznych, funkcji obsługi protokołów oraz informacji potrzebnych do prowadzenia badań.

CloudX jest elementem środowiska pracy z urządzeniami Carbon Zapp - wspiera dostęp do danych, ich aktualizowanie i dokumentowanie badań. Dla Peugeota 508 ma to praktyczne znaczenie, ponieważ podobna nazwa silnika nie przesądza o identycznych parametrach wtryskiwacza. Właściwa identyfikacja numeru części jest punktem wyjścia do wyboru odpowiedniej procedury.

Kontrola końcowa po wykonaniu czynności

Po zakończeniu czynności serwisowych ponownie badamy wtryskiwacze, wykorzystując właściwe punkty pomiarowe. Weryfikujemy parametry elektryczne, szczelność, wielkość dawkowania, stabilność kolejnych cykli i czas reakcji, jeśli jest objęty procedurą. Sprawdzamy również zachowanie przy różnych warunkach pracy i porównujemy cały komplet.

Końcowego wyniku nie opieramy wyłącznie na wyglądzie wyczyszczonego elementu. Ocenę formułujemy na podstawie parametrów uzyskanych podczas ponownego badania.

Pozostałe stanowiska w naszej pracowni

Dysponujemy rozbudowanym parkiem maszynowym, obsługiwanym przez wyszkolonych techników.

• Hartridge Excalibur wykorzystujemy przy badaniach wtryskiwaczy GDI i PFI, między innymi do oceny charakterystyki rozpylania.
• Carbon Zapp GDU.4R stosujemy do diagnostyki odpowiednich wtryskiwaczy bezpośrednich oraz wybranych konstrukcji pośrednich.
• Carbon Zapp GS4/10 wykorzystujemy przede wszystkim podczas niskociśnieniowego badania wtryskiwaczy MPI/PFI.

Dzięki kilku stanowiskom dobieramy wyposażenie do rodzaju elementu i wymaganego zakresu kontroli. Nie zastępujemy pełnego badania wysokociśnieniowego GDI samym pomiarem wykonanym przy niskim ciśnieniu.

Czyszczenie wtryskiwaczy Peugeot 508 – czy drugi test potwierdza skuteczność?

Celem czyszczenia jest usunięcie zanieczyszczeń, które mogą ograniczać przepływ, zakłócać formowanie strugi, zmniejszać powtarzalność dawkowania albo utrudniać prawidłową pracę końcówki. W zależności od budowy podzespołu i wyniku wcześniejszej diagnostyki dobieramy sposób czyszczenia, w tym odpowiednie procedury płukania.

Po wykonaniu czynności ponownie testujemy element, aby sprawdzić rzeczywistą zmianę parametrów. Wyniki interpretujemy na podstawie danych pomiarowych, wartości referencyjnych przypisanych do danego wtryskiwacza oraz odpowiedniej procedury badania. Uwzględniamy również doświadczenie technika, szczególnie podczas oceny obrazu rozpylania i różnic pomiędzy kolejnymi cyklami.

WYNIKI TESTU / KONTROLA KOŃCOWA

Wtryskiwacze Peugeot 508 – ocena efektów czyszczenia

Przed / Po

Badanie / parametr	Przed i po czyszczeniu	Interpretacja wyniku
01Drożność i dawkowanie	Przed: ograniczony przepływ Po: zwiększenie dawki w badanym punkcie	Możliwe usunięcie zanieczyszczeń ograniczających przepływ
02Szczelność rozpylacza	Przed: widoczne kapanie Po: brak kapania podczas próby	Poprawa szczelności wymagająca potwierdzenia w odpowiednich warunkach
03Powtarzalność dawkowania	Przed: rozbieżności między cyklami Po: mniejsze odchylenia	Bardziej stabilne podawanie medium
04Stabilność w punktach pracy	Przed: odchylenie w jednym punkcie Po: zgodność z testplanem	Poprawa charakterystyki w wymaganych warunkach badania
05Czas reakcji RSP	Przed: opóźniona reakcja Po: brak wyraźnej zmiany	Problem może nie wynikać wyłącznie z zanieczyszczeń
06Obraz rozpylania	Przed: nierównomierna struga Po: bardziej równomierny obraz	Poprawa formowania strugi, jeśli jest zgodna z wymaganiami konstrukcji
07Parametry elektryczne	Przed: wynik prawidłowy Po: wynik prawidłowy	Brak zmian jest oczekiwany, gdy czyszczenie dotyczyło części hydraulicznej

i Przedstawione wyniki są przykładowe, a nie referencyjne dla konkretnego wtryskiwacza. Poprawa jednego parametru nie potwierdza automatycznie pełnej sprawności elementu.

W praktyce oceniamy, czy zmiana jest trwała i występuje w odpowiednich warunkach pomiarowych. Jeżeli po czyszczeniu poprawi się wielkość dawki, ale wtryskiwacz nadal pozostaje nieszczelny albo pracuje niestabilnie, nie uznajemy tego za pełne usunięcie problemu. Ostateczny wynik ustalamy indywidualnie, bez stosowania jednej uniwersalnej tolerancji procentowej dla wszystkich wtryskiwaczy.

Cztery poprawne dawki paliwa, lecz jeden wadliwy rozpylacz – interpretacja pomiaru

Objętość medium podanego podczas testu jest ważnym parametrem, ale nie opisuje wszystkich właściwości wtryskiwacza. Dwa elementy mogą przepuścić zbliżoną ilość cieczy, mimo że jeden z nich nieprawidłowo tworzy strugę.

W silnikach benzynowych Peugeota 508 sprawdzamy nie tylko wielkość dawkowania, lecz również sposób jego realizacji.

PARAMETRY / OCENA WYNIKU

Dawka i rozpylanie – co sprawdzamy podczas testu?

8 parametrów

Parametr	Co sprawdzamy?	Znaczenie diagnostyczne
01Wielkość dawki	Ilość medium w określonych warunkach testu	Wykrywanie niedostatecznego lub nadmiernego przepływu
02Geometria strugi	Kształt obszaru rozpylania	Rozpoznanie nieprawidłowego sposobu podawania paliwa
03Kierunek rozpylania	Ułożenie strugi względem osi wtryskiwacza	Wykrywanie niewłaściwego skierowania medium
04Atomizacja	Stopień rozdrobnienia medium	Ocena jakości tworzenia mieszanki
05Równomierność i symetria	Rozkład medium i zachowanie poszczególnych strużek	Rozpoznanie nierównomiernego rozpylania
06Powtarzalność	Zgodność kolejnych cykli pomiarowych	Ocena stabilności dawkowania
07Szczelność po zamknięciu	Występowanie kapania lub sączenia	Wykrywanie niekontrolowanego przepływu medium
08Odchylenia strugi	Nieregularne wypływy i lokalne zakłócenia	Rozpoznanie problemów z końcówką rozpylacza

i Podobna ilość podawanego medium nie oznacza identycznej pracy wtryskiwaczy. Pełna ocena wymaga sprawdzenia również strugi, szczelności i powtarzalności.

Dopiero połączenie danych ilościowych i obserwacji rozpylania daje szerszy obraz stanu wtryskiwacza. W jednostkach GDI ma to szczególne znaczenie, ponieważ położenie rozpylacza i sposób formowania mieszanki wpływają na przebieg spalania. Jeżeli wszystkie wtryskiwacze osiągają zbliżone dawki, ale jeden z nich wykazuje odmienne rozpylanie lub przepuszczanie medium po zamknięciu, nie uznajemy całego zestawu za sprawny wyłącznie na podstawie pomiaru przepływu.

Korekty STFT i LTFT – wstępna ocena mieszanki w Peugeocie 508

Podczas diagnostyki samochodu analizujemy również informacje zapisane przez sterownik silnika. Szczególnie przydatne są krótkoterminowe i długoterminowe korekty paliwowe, które pokazują, w jaki sposób układ sterowania reaguje na odchylenia składu mieszanki.

STFT (Short Term Fuel Trim) to krótkoterminowa korekta dawki paliwa. Jej wartość zmienia się podczas pracy silnika, gdy sterownik koryguje podawanie benzyny na podstawie dostępnych sygnałów, przede wszystkim z układu kontroli składu spalin. LTFT (Long Term Fuel Trim) przedstawia długoterminowe dostosowanie dawkowania. Odzwierciedla utrzymujące się tendencje, które sterownik uwzględnia przez dłuższy okres eksploatacji.

• Korekta dodatnia – sterownik zwiększa dawkę paliwa, próbując skompensować wskazania świadczące o zbyt ubogiej mieszance.
• Korekta ujemna – sterownik ogranicza dawkowanie, reagując na wskazania związane ze zbyt bogatą mieszanką.
• Znaczne lub utrzymujące się odchylenia – wymagają sprawdzenia także innych elementów, w tym dolotu, czujników, ciśnienia paliwa i układu zapłonowego.

Przykładowo ograniczona drożność wtryskiwacza może wpływać na skład mieszanki i wywoływać reakcję sterownika. Podobne odchylenia wystąpią jednak również przy nieszczelności dolotu albo nieprawidłowym pomiarze ilości powietrza. W silnikach 1.2 PureTech i 1.6 THP analizujemy korekty w odniesieniu do aktualnych warunków pracy, ponieważ zachowanie mieszanki zmienia się wraz z obciążeniem i strategią sterowania. STFT i LTFT wskazują nam kierunek poszukiwania usterki, ale nie potwierdzają samodzielnie uszkodzenia konkretnego wtryskiwacza.

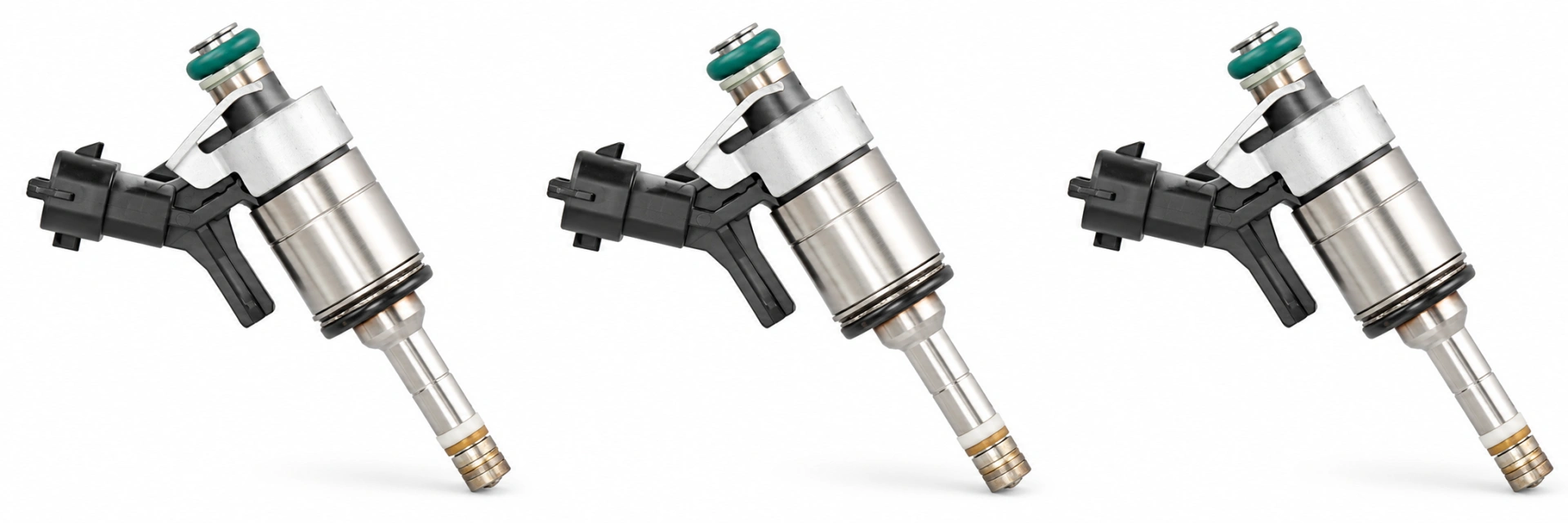

Uszczelnienia wtryskiwaczy GDI – przygotowanie do ponownego montażu

Wtryskiwacze bezpośredniego podawania benzyny pracują w szczególnych warunkach, dlatego istotne znaczenie ma odpowiednie przygotowanie elementów uszczelniających.

W konstrukcjach wykorzystujących pierścienie PTFE sprawdzamy wymagania dotyczące ich wymiany i osadzenia. Nieprawidłowo przygotowany pierścień może utrudniać prawidłowe uszczelnienie wtryskiwacza w głowicy. Podczas przygotowania podzespołu uwzględniamy konieczność zastosowania właściwych narzędzi do zakładania i formowania uszczelnień. Znaczenie ma także czystość gniazda oraz poprawne osadzenie korpusu.

W Peugeocie 508 nie stosujemy jednej procedury montażowej dla wszystkich wersji 1.2 i 1.6. Wymagania ustalamy na podstawie kodu silnika, budowy zastosowanego wtryskiwacza i dokumentacji producenta samochodu. Nie stosujemy uniwersalnych momentów dokręcania, ponieważ wartości oraz sposób montażu zależą od konkretnej konstrukcji.

Kodowanie wtryskiwaczy benzynowych Peugeot 508 – kiedy jest potrzebne?

Podczas diagnostyki rozróżniamy kodowanie, adaptację oraz kasowanie wartości wyuczonych przez sterownik. Są to odrębne procedury i nie należy stosować ich zamiennie.

Kodowanie wtryskiwacza polega na przypisaniu sterownikowi informacji identyfikacyjnej lub kalibracyjnej, jeżeli dany układ sterowania tego wymaga. Dwa pozornie jednakowe wtryskiwacze mogą nieznacznie różnić się charakterystyką dawkowania. W odpowiednich systemach właściwości te ustala się podczas kontrolowanych pomiarów, a wyniki przelicza na dane kalibracyjne zapisywane w postaci określonego kodu. Gdy producent stosuje taką procedurę, prawidłowe przypisanie danych pozwala sterownikowi uwzględnić indywidualną charakterystykę elementu. Ma to znaczenie dla precyzji dawkowania, kultury pracy silnika, stabilności biegu jałowego, spalania i emisji.

Kodowanie a adaptacja sterownika

• Kodowanie – wprowadzenie odpowiednich danych identyfikacyjnych lub kalibracyjnych, jeśli przewiduje to producent.
• Adaptacja – procedura dostosowania pracy układu sterowania do określonych warunków albo zamontowanych elementów.
• Reset wartości wyuczonych – usunięcie określonych danych korekcyjnych zapisanych przez sterownik, jeśli jest to wymagane w danej procedurze.

W naszej pracowni wykonujemy również kodowanie obsługiwanych konstrukcji wtryskiwaczy benzynowych. Zakres usługi ustalamy na podstawie typu elementu oraz dostępnej procedury kodowania.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach piezoelektrycznych wykonujemy proces przywracania właściwości elementu wykonawczego, jeśli jego budowa i stan techniczny pozwalają na przeprowadzenie takiej procedury. Rewitalizacja polega na kontrolowanym oddziaływaniu na element piezoelektryczny według procedury przewidzianej dla obsługiwanego typu wtryskiwacza. Jej celem jest poprawa określonych właściwości działania, które mogły ulec zmianie podczas eksploatacji. Przed zakwalifikowaniem części przeprowadzamy diagnostykę elektryczną i odpowiednie badania funkcjonalne. Następnie oceniamy, czy dany podzespół nadaje się do procesu, a po jego wykonaniu ponownie sprawdzamy parametry.

Szarpanie Peugeota 508 nie zawsze oznacza uszkodzone wtryskiwacze

Podobne zakłócenia pracy silnika mogą wynikać z problemów dotyczących zapłonu, dopływu powietrza, ciśnienia paliwa albo sterowania jednostką. Dotyczy to zarówno silnika 1.6 VTi, jak i turbodoładowanych odmian 1.2 PureTech oraz 1.6 THP. Zanim przypiszemy usterkę wtryskiwaczom, analizujemy możliwe źródła nieprawidłowości.

DIAGNOSTYKA / OBJAWY

Co zakłóca pracę wtryskiwaczy Peugeot 508?

6 obszarów kontroli

Możliwa przyczyna	Wpływ na pracę	Zakres badania
01Osady na końcówce	Zniekształcenie rozpylania lub ograniczenie przepływu	Obraz strugi, dawkowanie
02Zanieczyszczenia benzyny	Częściowe zablokowanie kanałów	Drożność, stabilność dawki
03Nagar na rozpylaczu	Pogorszenie formowania strugi	Kierunek i równomierność rozpylania
04Usterka uzwojenia	Zakłócenie otwierania lub zamykania	Parametry elektryczne, czas reakcji
05Nieszczelność	Przepływ medium poza właściwą fazą wtrysku	Szczelność korpusu i końcówki
06Zużycie rozpylacza	Nierównomierne podawanie medium	Geometria strugi, powtarzalność

i Szarpanie lub nierówna praca silnika nie potwierdzają samodzielnie uszkodzenia wtryskiwaczy. Przyczynę ustalamy na podstawie diagnostyki.

Co można zauważyć podczas eksploatacji?

W Peugeocie 508 nieprawidłowości związane z podawaniem benzyny mogą objawiać się nierównymi obrotami biegu jałowego, szarpaniem przy przyspieszaniu, spadkiem osiągów albo większym zużyciem paliwa. Zmiana dawkowania wpływa również na skład mieszanki paliwowo-powietrznej. W skrajnych przypadkach zakłócone spalanie może zwiększać obciążenie katalizatora. Przy wypadaniu zapłonów do układu wydechowego może przedostawać się niespalone paliwo, co stwarza ryzyko przegrzania jego elementów.

Sam objaw nie jest jeszcze diagnozą uszkodzenia wtryskiwacza. Jego stan potwierdzamy pomiarami, które pozwalają oddzielić nieprawidłowości dawkowania od pozostałych usterek silnika.

Jak starzejąca się benzyna wpływa na rozpylacze?
Jakość paliwa ma znaczenie zarówno dla silnika 1.6 VTi, jak i jednostek z bezpośrednim wtryskiem benzyny. Podczas przechowywania i starzenia benzyny mogą zachodzić procesy utleniania oraz powstawania związków sprzyjających tworzeniu osadów. Obecność biokomponentów, szczególnie alkoholi, ma znaczenie dla podatności paliwa na oddziaływanie wilgoci, a zanieczyszczenia mechaniczne mogą ograniczać drożność precyzyjnych kanałów. W rezultacie pogarsza się powtarzalność dawkowania, a wrażliwe elementy końcówki wtryskiwacza mogą pracować w zmienionych warunkach.

Ile kosztuje sprawdzenie wtryskiwaczy Peugeot 508 I i II w naszym serwisie?

Koszt diagnostyki zależy przede wszystkim od rodzaju zastosowanego układu wtryskowego.

• Sprawdzenie wtryskiwacza MPI/PFI – 45 zł netto za 1 sztukę.
• Sprawdzenie wtryskiwacza GDI – 103 zł netto za 1 sztukę.

Zakres diagnostyki obejmuje test wstępny, czyszczenie oraz kontrolę końcową. Warunki wykonania dodatkowych czynności ustalamy indywidualnie, jeżeli diagnostyka wykaże taką potrzebę. W celu prawidłowego doboru wtryskiwacza do Peugeota 508 prosimy przygotować numer wymontowanego elementu, dane pojazdu oraz numer VIN. Informacje te przyspieszają identyfikację części i pozwalają sprawdzić dostępność właściwej referencji przed kontaktem telefonicznym.

Diagnostyka wtryskiwaczy bez przyjazdu klienta do serwisu – obsługa wysyłkowa

Nie trzeba osobiście odwiedzać naszej pracowni, aby zlecić sprawdzenie własnych wtryskiwaczy - obsługujemy klientów z całej Polski i organizujemy odbiór podzespołów przez firmę kurierską.

Przyjmujemy wymontowane wtryskiwacze do diagnostyki, czyszczenia i regeneracji, jeśli ich stan oraz konstrukcja pozwalają na wykonanie odpowiednich czynności. Realizujemy również wysyłkę dostępnych części nowych i zregenerowanych. Korzystamy z usług DPD i InPost, w tym z możliwości nadania lub odbioru przesyłki przez Paczkomat. Po indywidualnych ustaleniach organizujemy także wysyłkę podzespołów za granicę.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność konkretnego podzespołu może wpłynąć na termin wysyłki. W przypadku części znajdujących się na stanie wysyłkę organizujemy nawet w ciągu 24 godzin.

Przed nadaniem paczki zalecamy zabezpieczenie króćców i końcówek wtryskiwaczy przed zabrudzeniem oraz uszkodzeniem. Elementy należy unieruchomić wewnątrz opakowania i dołączyć dane kontaktowe lub numer zlecenia.

Sześć etapów realizacji zlecenia

• Weryfikujemy numer części lub VIN – ustalamy typ wtryskiwacza i zakres potrzebnej obsługi.
• Organizujemy odbiór kurierski – uzgadniamy sposób przekazania wymontowanych elementów.
• Przeprowadzamy diagnostykę – wykonujemy badanie wejściowe, odpowiednie czyszczenie i kontrolę końcową.
• Przekazujemy wyniki – informujemy o stanie części i rezultatach pomiarów.
• Ustalamy dalsze postępowanie – omawiamy ewentualną potrzebę dodatkowych czynności lub wymiany elementu.
• Odsyłamy gotowe podzespoły – zwracamy przebadane wtryskiwacze albo wysyłamy dobraną część nową lub zregenerowaną, zgodnie z ustaleniami.

Dokumentacja po diagnostyce – wyniki, certyfikat i gwarancja

Po zakończeniu obsługi przekazujemy klientowi informacje pozwalające ustalić zakres wykonanych czynności i stan podzespołów po badaniu. Dokumentacja obejmuje:

• Wynik diagnostyki wstępnej – informacje o stanie elementu przed wykonaniem czynności serwisowych.
• Indywidualny protokół parametrów – zestawienie najważniejszych danych pomiarowych dotyczących badanych wtryskiwaczy.
• Wyniki kontroli szczelności – ocenę korpusu, połączeń i rozpylacza w odpowiednich warunkach.
• Zestawienie dawkowania – wartości uzyskane w punktach pomiarowych właściwych dla konkretnej konstrukcji.
• Informację o czasie reakcji – wynik pomiaru RSP, jeśli badanie obejmowało ten parametr.
• Ocenę rozpylania – informacje dotyczące sposobu tworzenia strugi i wykrytych nieprawidłowości.
• Porównanie przed czyszczeniem i po nim – zestawienie wyników pozwalające ocenić wpływ wykonanych czynności.
• Porównanie kompletu – informację o różnicach pomiędzy wtryskiwaczami, gdy badano kilka elementów.
• Certyfikat z badania i potwierdzenie kontroli końcowej – dokumentację wykonanych czynności i uzyskanych rezultatów.
• Pisemną gwarancję – 24 miesiące bez limitu kilometrów, zgodnie z warunkami udzielanej gwarancji.

Specjalistyczne zaplecze do obsługi wtryskiwaczy benzynowych

Działamy od 1994 roku, rozwijając zaplecze techniczne i procedury obsługi układów paliwowych. Diagnostykę prowadzi doświadczona kadra wyspecjalizowanych techników, korzystająca z urządzeń odpowiednich do różnych konstrukcji wtryskiwaczy. Naszą pracownię wyróżnia uporządkowana organizacja procesu:

• Park maszynowy: Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 oraz Hartridge Excalibur.
• Zakres obsługi: diagnostyka wtryskiwaczy pośrednich MPI/PFI i bezpośrednich GDI.
• Badanie kompletu: jednoczesna kontrola do czterech wtryskiwaczy na odpowiednim stanowisku, z indywidualnym pomiarem każdego elementu.
• Warunki ciśnieniowe: dobór parametrów do konkretnego testplanu.
• Przebieg serwisu: test przed czyszczeniem, właściwie dobrane czynności serwisowe i ponowna kontrola parametrów.
• Technologie diagnostyczne: pomiary dawkowania, szczelności, czasu reakcji RSP, ocena rozpylania oraz odpowiednich parametrów elektrycznych.
• Czynności serwisowe: czyszczenie, płukanie wsteczne odpowiednich konstrukcji oraz kodowanie obsługiwanych typów wtryskiwaczy.
• Organizacja stanowisk: wydzielone miejsca do demontażu, czyszczenia, diagnostyki i przygotowania podzespołów do montażu.
• Identyfikowalność części: system oznaczania i segregowania wtryskiwaczy oraz ich elementów na poszczególnych etapach obsługi.
• Dokumentowanie wyników: indywidualne protokoły i końcowa kontrola jakości.
• Dostępność usługi: obsługa klientów z całej Polski i zagranicy, również bez osobistej wizyty w pracowni.

FAQ – diagnostyka i regeneracja wtryskiwaczy Peugeot 508

Czy Peugeot 508 I 1.6 VTi i 1.6 THP ma takie same wtryskiwacze?
Nie. W jednostce 1.6 VTi zastosowano pośredni wtrysk benzyny MPI/PFI, natomiast 1.6 THP wykorzystuje wtrysk bezpośredni GDI. Oznacza to różne konstrukcje podzespołów, odmienne warunki pomiarowe oraz inne wymagania dotyczące stanowiska probierczego.

Ile wtryskiwaczy benzynowych ma Peugeot 508 II 1.2 PureTech?
Trzycylindrowy silnik 1.2 PureTech korzysta z trzech wtryskiwaczy bezpośrednich, po jednym dla każdego cylindra. Podczas diagnostyki porównujemy wszystkie trzy elementy, sprawdzając ich dawkowanie, szczelność i sposób rozpylania.

Czy wypadanie zapłonu w Peugeocie 508 1.6 THP oznacza awarię wtryskiwacza?
Nie zawsze. Podobne objawy mogą wynikać z problemów dotyczących świec zapłonowych, cewek, ciśnienia paliwa, układu dolotowego lub stanu mechanicznego silnika. Badanie wtryskiwaczy wykonujemy w celu potwierdzenia albo wykluczenia ich udziału w powstawaniu usterki.

Czy do sprawdzenia wtryskiwaczy Peugeot 508 trzeba demontować cały komplet?
Możemy zbadać pojedynczy wymontowany element, jednak porównanie całego kompletu daje dodatkowe informacje. Pozwala ustalić, czy jeden wtryskiwacz różni się od pozostałych wielkością dawki, szczelnością, czasem reakcji albo stabilnością pracy.

Czy numer VIN wystarczy do ustalenia ceny i doboru wtryskiwacza Peugeot 508?
VIN pomaga określić fabryczną konfigurację samochodu i zawęzić dobór części. Dla pewności porównujemy również numer starego wtryskiwacza, szczególnie gdy pojazd przeszedł wcześniej naprawę układu paliwowego. Cena diagnostyki zależy od rodzaju wtrysku, a dostępność części sprawdzamy indywidualnie.

Czy Carbon Zapp GTBR-X wykryje problem, którego nie ujawni zwykłe czyszczenie?
Podczas badania kontrolujemy nie tylko drożność, ale również szczelność, parametry elektryczne, wielkość dawkowania i reakcję wtryskiwacza w odpowiednich punktach pracy. Dzięki temu sprawdzamy, czy nieprawidłowość wynika z zanieczyszczenia, czy może mieć inne podłoże. Po czyszczeniu ponawiamy pomiary i porównujemy wyniki.

Dlaczego po demontażu wtryskiwacza GDI z Peugeota 508 trzeba sprawdzić uszczelnienia?
Wtryskiwacze bezpośrednie wymagają prawidłowego uszczelnienia w głowicy silnika. W konstrukcjach z pierścieniami PTFE konieczne jest przestrzeganie odpowiedniej procedury przygotowania i montażu. Dobór uszczelnień oraz wymaganych narzędzi ustalamy według konkretnej wersji jednostki.

Sprawdź dostępność wtryskiwaczy Peugeot 508 I/II – zadzwoń 601 856 277

W Pawlik Diesel Service wykonujemy diagnostykę oraz czynności serwisowe dotyczące własnych wtryskiwaczy benzynowych Peugeot 508 I i II z silnikami 1.2 i 1.6. Sprawdzamy ich stan, przeprowadzamy odpowiednie czyszczenie i ponowne testy, a w przypadku dostępności oferujemy także zakup wtryskiwaczy nowych lub zregenerowanych.

Zadzwoń pod numer 601 856 277, aby sprawdzić cenę, dostępność odpowiedniego podzespołu i możliwości realizacji usługi. Dobieramy części według numeru VIN, organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części!
