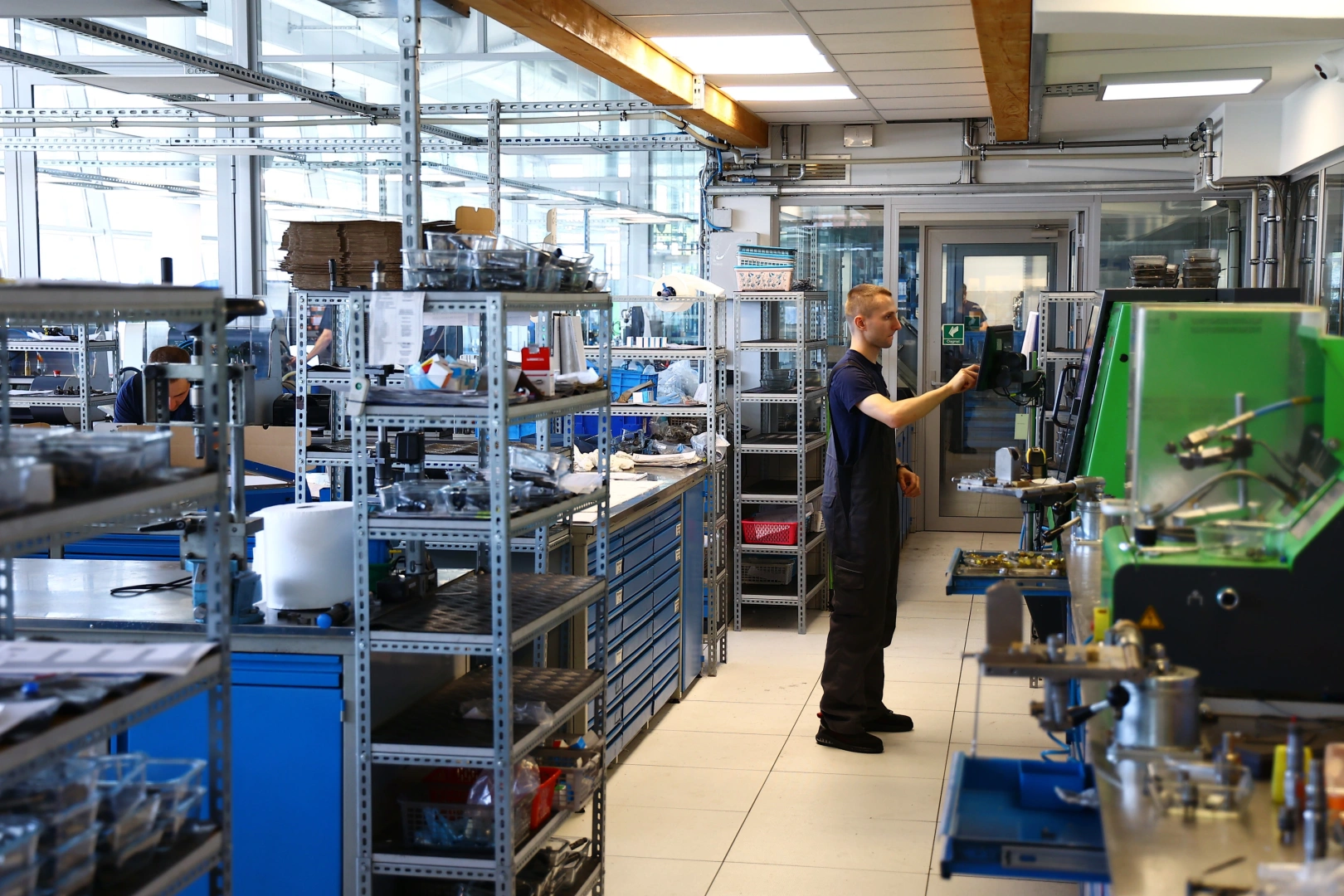

W naszej pracowni wykonujemy diagnostykę, czyszczenie i testowanie wtryskiwaczy benzynowych stosowanych w układach MPI/PFI, GDI, FSI, TFSI, TSI, EcoBoost i innych rozwiązaniach. Wykorzystujemy specjalistyczne stanowiska probiercze, niezależne pomiary przepływu i procedury dobrane do konstrukcji badanego elementu.
W Citroënie C5 II X7 silnik benzynowy o pojemności 1.6 litra występował w dwóch zasadniczo odmiennych rozwiązaniach. Wolnossący 1.6 VTi podaje paliwo do kanałów dolotowych, natomiast turbodoładowany 1.6 THP wtryskuje benzynę bezpośrednio do cylindrów. Ta różnica zmienia sposób badania, wymagane ciśnienie oraz kryteria oceny wtryskiwaczy.

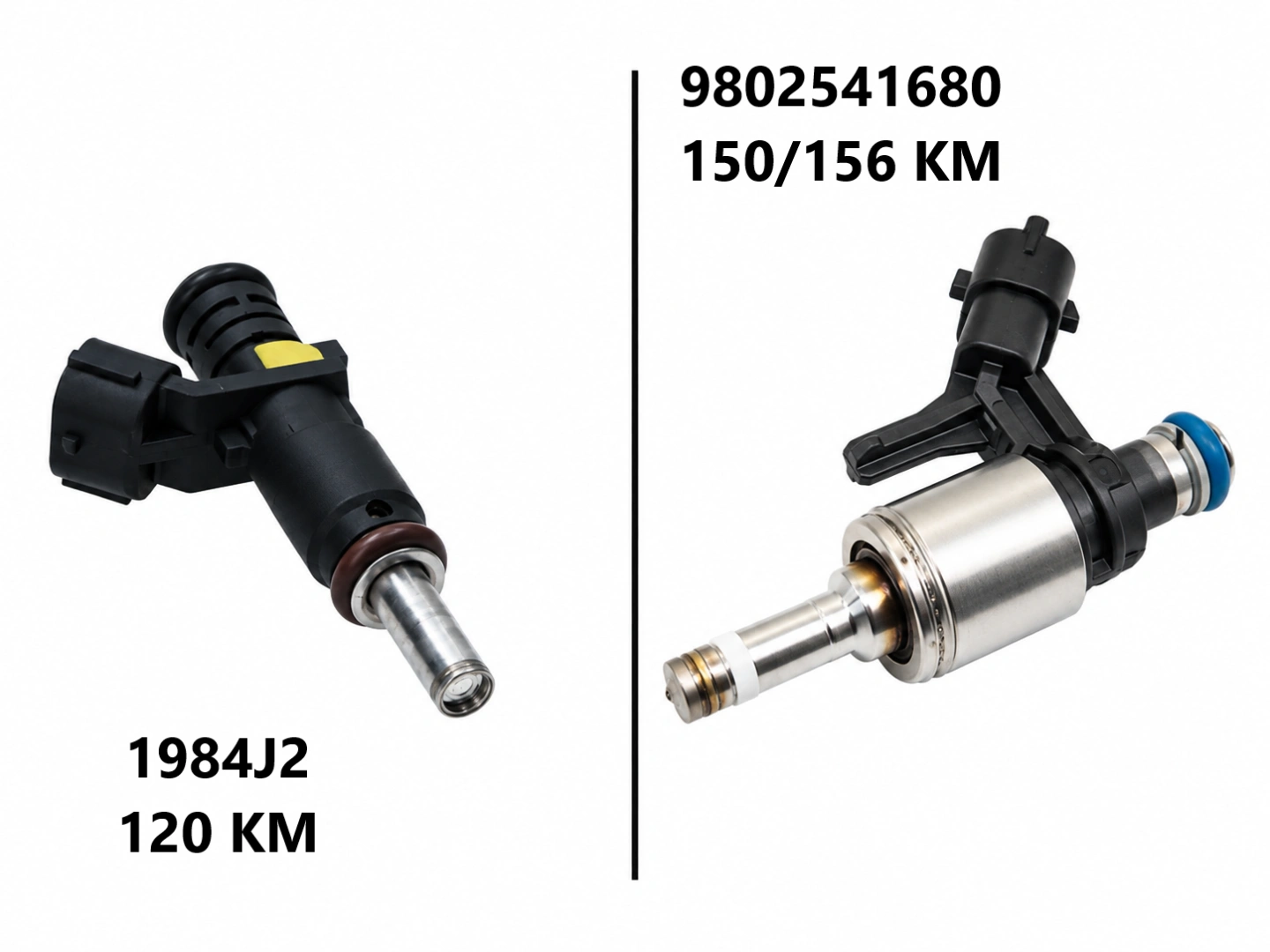

Jeden silnik 1.6, ale różne wtryskiwacze w generacji X7
Citroën C5 X7 występuje jako sedan oraz kombi Tourer.
W obrębie benzynowych silników 1598 cm³ występowało kilka kodów jednostek napędowych. Podstawowy podział obejmuje wolnossący silnik VTi oraz turbodoładowane odmiany THP.
| WERSJA SILNIKOWA | KOD SILNIKA | MOC | UKŁAD WTRYSKOWY |
|---|---|---|---|
| 011.6 VTi 120 | 5FS / EP6C | 120 KM / 88 kW | MPI/PFI – pośredni |
| 021.6 THP 150 | 5FN / EP6CDT | 150 KM / 110 kW | GDI – bezpośredni |
| 031.6 THP 155 | 5FV / EP6CDT | 156 KM / 115 kW | GDI – bezpośredni |
| 041.6 THP – odmiana rynkowa | 5FM / rodzina EP6CDTM | 163 KM / 120 kW | GDI – bezpośredni |
Do identyfikacji podzespołów wykorzystujemy trzy informacje:
- Kod silnika – określa podstawową konstrukcję i pomaga wybrać właściwy rodzaj procedury diagnostycznej.
- Numer wymontowanego wtryskiwacza – identyfikuje konkretny wariant części i stanowi podstawę wyboru odpowiedniego testplanu.
- Numer VIN – pozwala sprawdzić konfigurację pojazdu i przewidziane dla niej numery katalogowe.
MPI w 1.6 VTi czy bezpośredni GDI w 1.6 THP – dlaczego nie stosujemy jednego testu?
Przeniesienie końcówki wtryskiwacza z kanału dolotowego bezpośrednio do cylindra zmienia warunki jego pracy. W silniku EP6C paliwo trafia przed zawór dolotowy, natomiast w odmianach THP musi zostać podane do komory spalania w ściśle określonym momencie.

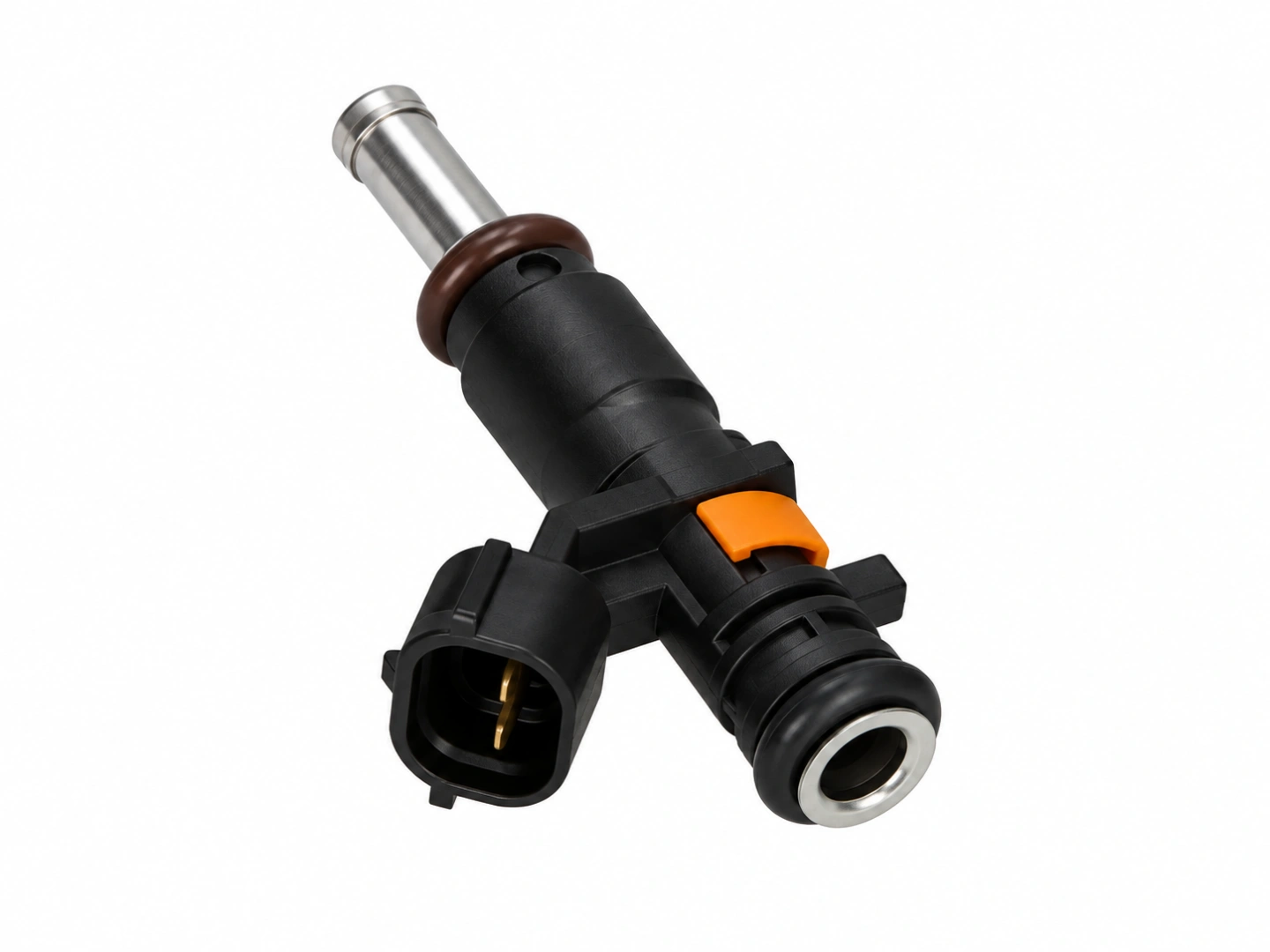

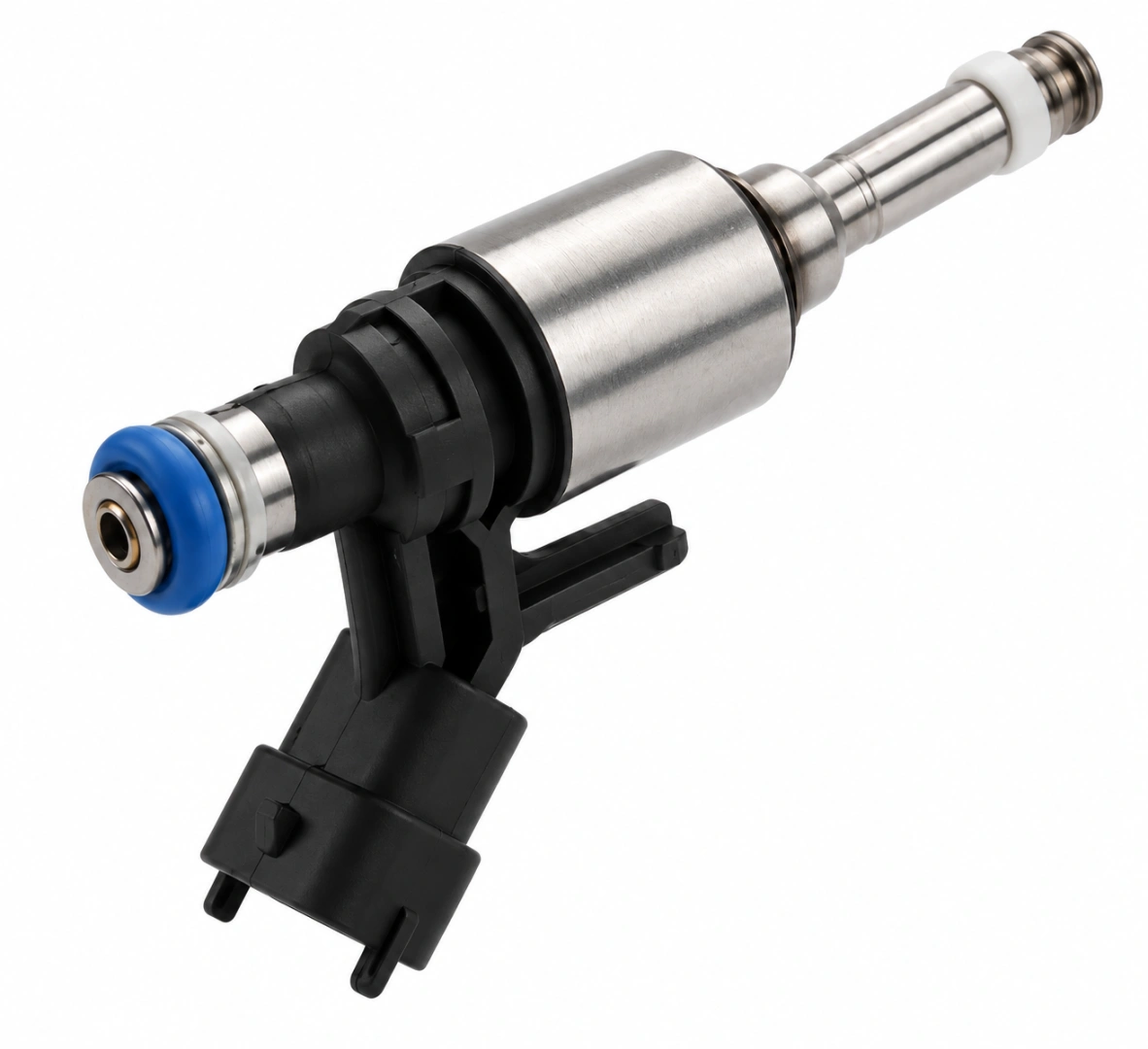

| PARAMETR | 1.6 VTi – MPI/PFI | 1.6 THP – GDI |
|---|---|---|
| 01Położenie wtryskiwacza | Kanał dolotowy przed zaworem ssącym | Głowica, końcówka skierowana do komory spalania |
| 02Podawanie benzyny | Do powietrza w układzie dolotowym | Bezpośrednio do cylindra |
| 03Ciśnienie pracy | Układ niskociśnieniowy, zwykle kilka barów | Układ wysokociśnieniowy z pompą i listwą paliwową |
| 04Dobór badania | Procedura dla wtryskiwaczy pośrednich | Testplan dla konkretnego numeru GDI |
| 05Ocena dawkowania | Przepływ i równomierność podawania paliwa | Dawki w kilku punktach obciążenia i sterowania |
| 06Ocena rozpylania | Rozkład strugi właściwy dla MPI | Geometria i atomizacja strugi GDI |
| 07Szczelność | Zamknięcie rozpylacza i połączenia | Szczelność końcówki i połączeń w odpowiednich warunkach ciśnieniowych |
| 08Typowe odchylenia | Zmieniony przepływ, nierówne rozpylanie, nieszczelność | Odchylenia małych dawek, zaburzona struga, reakcja lub sączenie |
W obu rozwiązaniach mierzymy ilość podawanego medium, sprawdzamy szczelność i kontrolujemy charakter rozpylania. Dla MPI stosujemy parametry właściwe dla niskociśnieniowego układu pośredniego. Przy THP uwzględniamy charakterystykę wysokociśnieniowego wtryskiwacza, sposób jego sterowania i warunki wynikające z testplanu.
Od numeru części do pierwszego pomiaru – przyjęcie wtryskiwaczy do pracowni
Każdy dostarczony wtryskiwacz przypisujemy do konkretnego zlecenia. Zachowujemy jego identyfikację podczas kolejnych czynności, aby wynik badania odnosił się do właściwego elementu i jego pozycji w komplecie.
- Przyjęcie i identyfikacja. Odczytujemy numer katalogowy, oznaczenia producenta oraz dane przekazane przez klienta. Ustalamy, czy mamy do czynienia z konstrukcją MPI, czy GDI.
- Oględziny mechaniczne. Kontrolujemy korpus, króćce, przyłącze elektryczne i końcówkę rozpylacza. Sprawdzamy ślady wcześniejszego demontażu, odkształcenia, uszkodzenia powierzchni oraz stan dostępnych uszczelnień.
- Wstępna ocena elektryczna. Sprawdzamy parametry odpowiednie dla zastosowanego elementu wykonawczego. Wykryta nieprawidłowość może przesądzić o dalszej kwalifikacji jeszcze przed rozpoczęciem pomiarów przepływu.
- Oznaczenie zestawu. Wtryskiwacze należące do jednego silnika numerujemy i przechowujemy w uporządkowany sposób. Nie mieszamy elementów z różnych zleceń.
Dopiero po tych czynnościach dobieramy uchwyty, przewody sterujące, parametry badania i stanowisko probiercze.
Carbon Zapp GTBR-X – wielopunktowe badanie wtryskiwaczy THP
W naszej pracowni na Carbon Zapp GTBR-X wykonujemy diagnostykę benzynowych wtryskiwaczy wysokociśnieniowych GDI. Jest to specjalistyczne, czterokanałowe stanowisko probiercze, na którym kontrolujemy do czterech elementów podczas jednej procedury.
Przy badaniu kompletów z czterocylindrowego silnika 1.6 THP każdy wtryskiwacz otrzymuje niezależny tor pomiarowy. Cztery przepływomierze rejestrują zachowanie poszczególnych elementów, dzięki czemu porównujemy je w jednakowych warunkach pracy. Na GTBR-X badamy również różne konstrukcje wtryskiwaczy stosowane przez Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin oraz Magneti Marelli. Każdorazowo dostosowujemy sposób podłączenia i przebieg badania do konkretnego rozwiązania.
Zanim zmierzymy przepływ, sprawdzamy część elektryczną
Nawet prawidłowa ilość podawanego medium nie daje pewności, że element elektromagnetyczny pracuje poprawnie. Usterka elektryczna może występować okresowo albo ujawniać się dopiero podczas określonego sposobu sterowania. Na GTBR-X wykonujemy badania elektryczne odpowiednie dla badanego wtryskiwacza. Obejmują one, zależnie od konstrukcji:
- pomiar rezystancji uzwojenia,
- kontrolę indukcyjności,
- ocenę pojemności elektrycznej,
- sprawdzenie zwarcia do masy i stanu izolacji,
- analizę reakcji elementu wykonawczego na właściwy sygnał sterujący.
W przypadku wtryskiwaczy elektromagnetycznych parametry uzwojenia pomagają wykrywać przerwy, zwarcia i odchylenia charakterystyki.
Nieszczelność korpusu i nieszczelność rozpylacza to dwa różne problemy
Podczas próby szczelności zewnętrznej sprawdzamy, czy medium robocze nie wydostaje się przez korpus, połączenia albo inne miejsca poza przewidzianą drogą przepływu. Taki wyciek należy odróżnić od nieprawidłowego zamykania rozpylacza.
W osobnym badaniu kontrolujemy końcówkę wtryskiwacza po zakończeniu sterowania. Obserwujemy, czy pojawia się kapanie, sączenie lub przepływ występujący pomimo zamknięcia elementu. W 1.6 THP nieszczelny rozpylacz może powodować podawanie paliwa poza zamierzonym czasem wtrysku. Jest to szczególnie istotne podczas oceny pracy na biegu jałowym i po wyłączeniu silnika.
Wtryskiwacz może prawidłowo dawkować paliwo podczas otwarcia, a jednocześnie nie zachowywać wymaganej szczelności po zamknięciu. Z tego powodu oba badania interpretujemy niezależnie.
Wielkość dawki w różnych punktach pracy silnika
Jednym z głównych etapów diagnostyki jest pomiar ilości medium podawanego przez wtryskiwacz. Nie ograniczamy badania do jednego czasu otwarcia ani jednej próby przepływowej. Na GTBR-X wykonujemy pomiary odwzorowujące różne warunki pracy, które są przewidziane dla określonej konstrukcji. Mogą obejmować:
- pełne obciążenie,
- dawkę emisyjną,
- bieg jałowy,
- dawki pilotażowe,
- dotryski,
- sekwencje multi-dawek.
Dlaczego badamy kilka punktów? Element może podawać prawidłową dawkę przy dużym otwarciu, a wykazywać istotne odchylenie podczas krótkiego impulsu. Możliwa jest również sytuacja odwrotna - prawidłowa praca przy małym obciążeniu nie gwarantuje odpowiedniego przepływu w innym zakresie.
Porównujemy wielkość uzyskanych dawek z odpowiednimi danymi referencyjnymi. Dodatkowo analizujemy rozbieżności pomiędzy czterema wtryskiwaczami należącymi do tego samego silnika.
Powtarzalność wyniku w kolejnych cyklach
Pojedynczy pomiar pokazuje jedynie zachowanie wtryskiwacza w konkretnym momencie, dlatego przeprowadzamy kolejne cykle i obserwujemy stabilność wskazań. Sprawdzamy, czy element w tych samych warunkach podaje zbliżoną ilość medium oraz czy nie pojawiają się nieregularne odchylenia.
W czterocylindrowym silniku THP porównanie całego kompletu pomaga zidentyfikować wtryskiwacz o odmiennej charakterystyce. Jeżeli trzy elementy zachowują się powtarzalnie, a czwarty wykazuje niestabilne dawkowanie, wynik wymaga dalszej analizy nawet wtedy, gdy średnia dawka pozostaje zbliżona do pozostałych.
Ciśnienie testowe dobieramy do konstrukcji, a nie do nazwy stanowiska
Carbon Zapp GTBR-X ma maksymalny zakres techniczny układu wysokiego ciśnienia wynoszący do 1200 barów, zgodnie ze specyfikacją producenta. Rzeczywiste ciśnienie każdego pomiaru ustalamy na podstawie testplanu i charakterystyki konkretnego wtryskiwacza.
W procedurach przewidujących kilka poziomów ciśnienia wykonujemy pomiary w odpowiednio dobranych punktach. Sprawdzamy wówczas, czy zmiana warunków nie powoduje odchylenia dawkowania, opóźnienia reakcji albo zaburzenia szczelności. Podawanie jednej wartości ciśnienia dla wszystkich wtryskiwaczy GDI prowadziłoby do błędnych porównań.
Czas reakcji RSP – wtryskiwacz odpowiada inaczej niż pozostałe
Podczas odpowiednich procedur wykonujemy pomiar czasu reakcji RSP, analizując odpowiedź rozpylacza na sygnał sterujący. Sprawdzamy czas otwierania i zamykania, gdy dany testplan przewiduje te pomiary, oraz powtarzalność zachowania w kolejnych cyklach. Jeżeli wtryskiwacz podaje podobną dawkę jak pozostałe, ale otwiera się z innym opóźnieniem, taka różnica może mieć znaczenie dla precyzji dawkowania. Szczególnie przy krótkich impulsach sterujących opóźnienie reakcji może wpływać na rzeczywisty czas podawania paliwa.
Wynik czasowy zestawiamy z pomiarami przepływu, a nie oceniamy w oderwaniu od pozostałych parametrów.
Obserwacja końcówki podczas rozpylania
W czasie badań kontrolujemy sposób formowania strugi i zachowanie rozpylacza. Oceniamy równomierność podawania medium, widoczne zaburzenia rozkładu oraz ewentualne kapanie. Zwracamy uwagę na różnice pomiędzy badanymi wtryskiwaczami. Prawidłowy obraz rozpylania musi odpowiadać charakterystyce konkretnej konstrukcji, a nie uniwersalnemu wzorcowi przyjętemu dla wszystkich wtryskiwaczy benzynowych.
Pomiar ilościowy informuje, ile medium przepłynęło. Obserwacja rozpylania pokazuje, w jaki sposób zostało ono podane.
Dlaczego jednocześnie badamy cztery wtryskiwacze?
W silniku C5 X7 1.6 THP pracują cztery wtryskiwacze obsługujące cztery cylindry. Jednoczesne badanie całego kompletu daje możliwość bezpośredniego zestawienia ich charakterystyk.
Każdy kanał posiada niezależny pomiar przepływu. Analizujemy dawki, szczelność, stabilność i czas reakcji poszczególnych elementów. Dzięki temu wykrywamy nie tylko wtryskiwacz wyraźnie niesprawny, ale także taki, którego zachowanie odbiega od charakterystyki pozostałych. Różnice pomiędzy elementami stanowią wskazówkę diagnostyczną. O ostatecznym wyniku nadal decyduje zgodność z wymaganiami testplanu, ponieważ wszystkie cztery wtryskiwacze mogą wykazywać podobne, lecz nieprawidłowe parametry.
Testplany i CloudX – znaczenie numeru katalogowego
Po identyfikacji wtryskiwacza sprawdzamy dostępność odpowiedniej procedury badawczej. Wykorzystujemy w tym celu oprogramowanie stanowiska oraz środowisko Carbon Zapp CloudX.
CloudX stanowi platformę łączącą urządzenia diagnostyczne z aktualizowaną bazą danych i funkcjami obsługi serwisowej. W codziennej pracy korzystamy z dostępnych informacji o testplanach, aktualizacjach parametrów oraz możliwościach tworzenia i przechowywania protokołów. Istotne jest powiązanie konkretnego numeru wtryskiwacza z właściwą procedurą. Dwa elementy o podobnym wyglądzie mogą wymagać odmiennego sterowania lub innych wartości granicznych.
Na podstawie otrzymanych wyników technik ocenia, czy wtryskiwacz kwalifikuje się do czyszczenia, dodatkowej diagnostyki czy zakończenia obsługi.
Kontrola końcowa po wykonaniu czynności
Po czyszczeniu ponownie przeprowadzamy odpowiednie badania. Porównujemy stan elektryczny, szczelność, wielkość dawek, zachowanie w różnych punktach pracy, stabilność oraz powtarzalność. Tam, gdzie procedura to przewiduje, ponownie mierzymy czas reakcji. Analizujemy także rozpylanie i różnice pomiędzy elementami kompletu. O wyniku decyduje komplet uzyskanych parametrów.

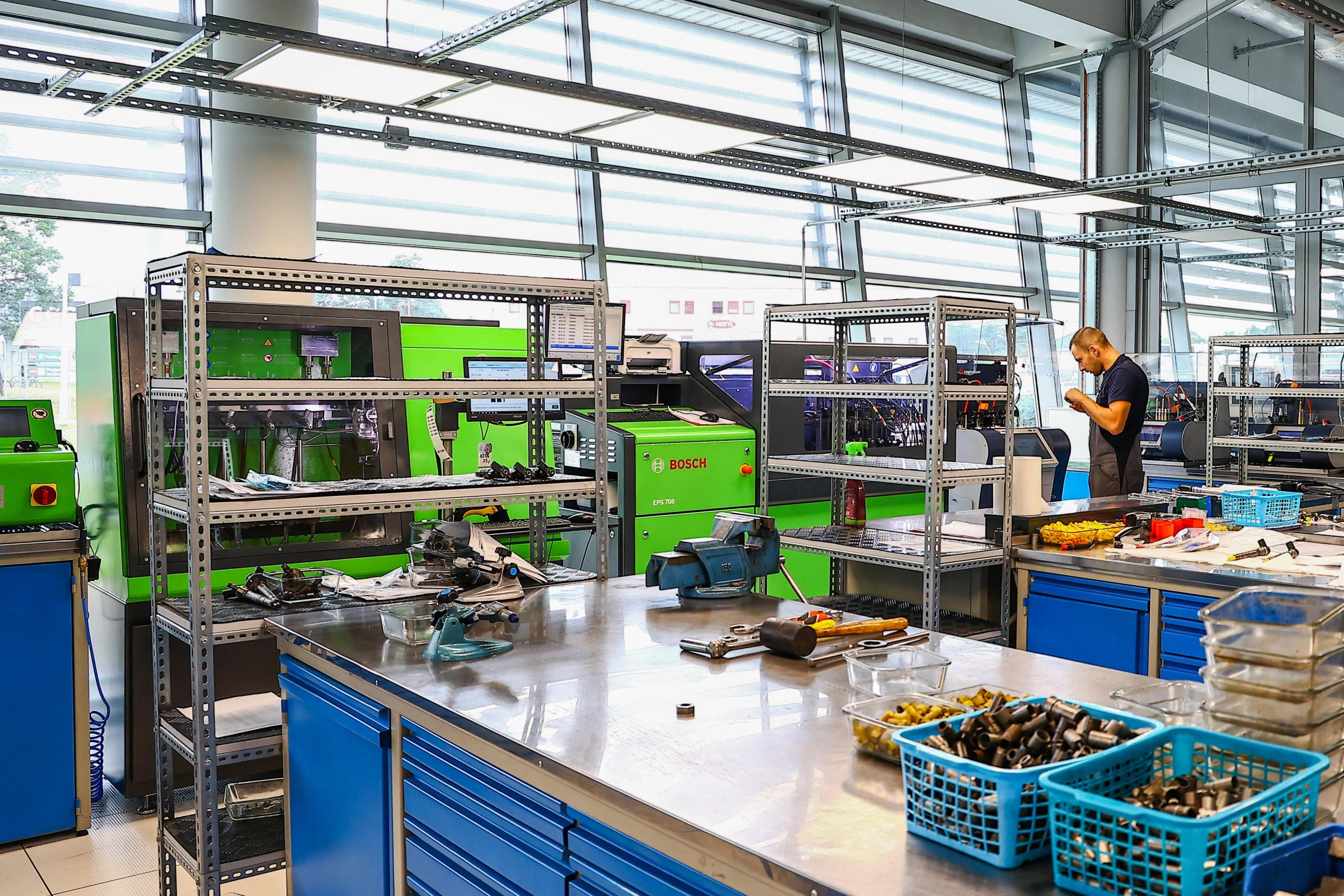

Pozostałe stanowiska wykorzystywane w pracowni
Park diagnostyczny uzupełniamy innymi urządzeniami dostosowanymi do różnych rozwiązań wtryskowych.
- Na Hartridge Excalibur GDi Master badamy benzynowe wtryskiwacze pośrednie i bezpośrednie, ze szczególnym uwzględnieniem kontroli rozpylania.
- Na Carbon Zapp GDU.4R wykonujemy diagnostykę oraz czynności serwisowe wtryskiwaczy GDI.

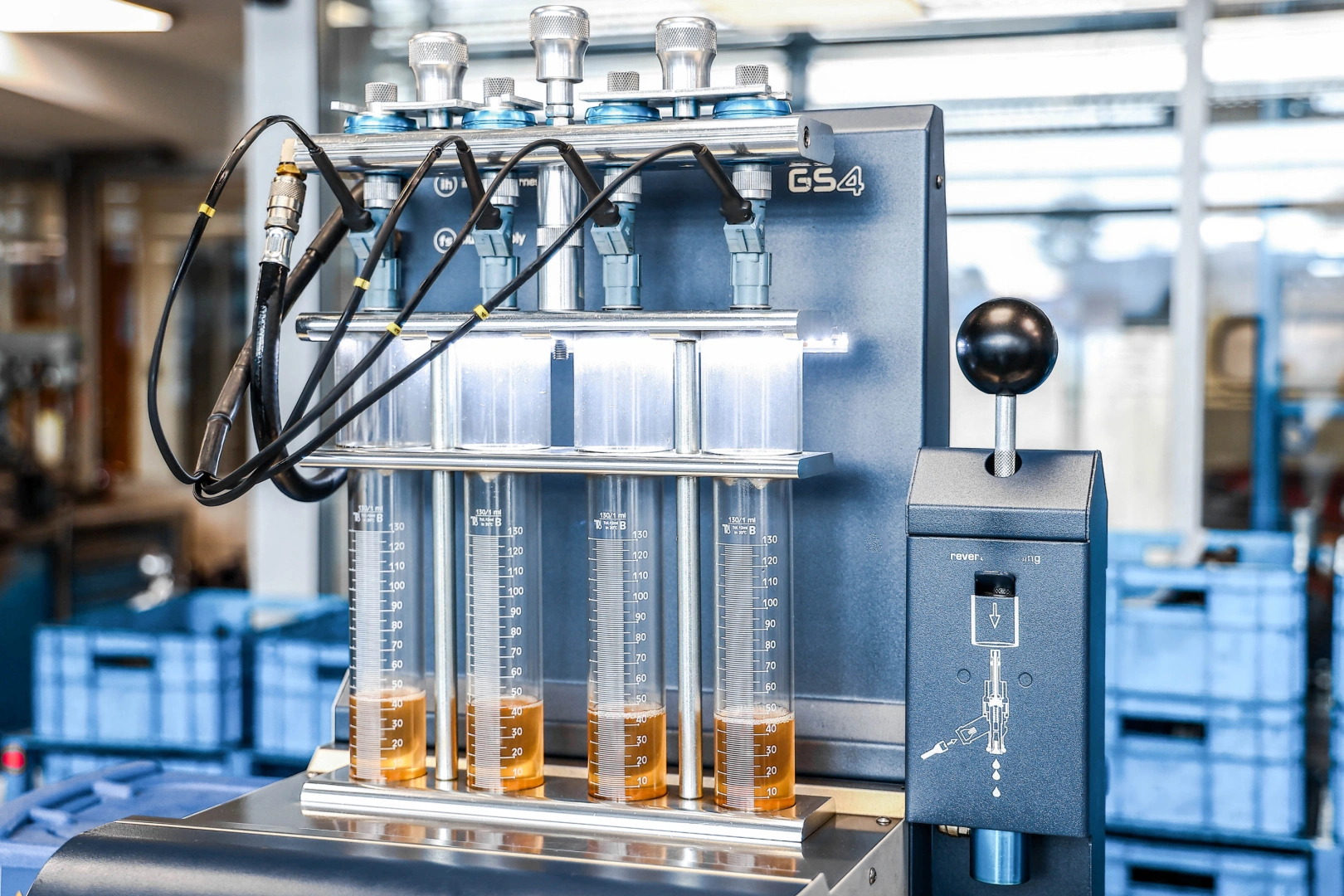

- Na Carbon Zapp GS4/10 sprawdzamy przede wszystkim wtryskiwacze MPI/PFI, korzystając z odpowiednich procedur niskociśnieniowych.
Poszczególne stanowiska dobieramy do konstrukcji części i wymaganego zakresu pomiarów. Dzięki temu nie ograniczamy diagnostyki wszystkich układów benzynowych do jednego sposobu badania.
Cztery zbliżone dawki w THP nie wystarczą do pozytywnej oceny kompletu
Podczas testowania wtryskiwaczy silnika 1.6 THP możemy uzyskać podobne wyniki przepływu dla wszystkich czterech elementów. Nie oznacza to automatycznie, że każdy wtryskiwacz prawidłowo przygotowuje mieszankę.
Istotna jest również geometria strugi, kierunek rozprowadzania medium i jakość jego rozdrobnienia. Nieprawidłowo uformowany strumień może wpływać na przebieg spalania nawet wtedy, gdy całkowita ilość paliwa jest zgodna z oczekiwanym wynikiem.
| PARAMETR | CO SPRAWDZAMY? | ZNACZENIE WYNIKU |
|---|---|---|
| 01Wielkość dawki | Ilość medium w określonym punkcie pracy | Zgodność przepływu z wymaganiami |
| 02Geometria i kierunek strugi | Kształt i rozkład rozpylania | Sposób dostarczania paliwa do cylindra |
| 03Atomizacja | Stopień rozdrobnienia strugi | Przygotowanie mieszanki |
| 04Równomierność i symetria | Rozkład strug względem wzorca | Wykrywanie zaburzeń pracy otworów rozpylacza |
| 05Nieprawidłowe strużki | Lokalne odchylenia obrazu rozpylania | Możliwe zanieczyszczenie lub uszkodzenie |
| 06Szczelność po zamknięciu | Sączenie, kapanie i niekontrolowany przepływ | Prawidłowe zakończenie wtrysku |
| 07Powtarzalność | Zachowanie w kolejnych cyklach | Wykrywanie niestabilnej pracy |
W układzie GDI sposób rozprowadzenia paliwa ma szczególne znaczenie, ponieważ wtryskiwacz pracuje bezpośrednio w komorze spalania.
Jeżeli cztery elementy uzyskują zbliżone dawki, ale jeden tworzy wyraźnie odmienną strugę, nie kończymy diagnostyki na pozytywnym pomiarze ilościowym. Analizujemy przyczynę różnicy oraz pozostałe wyniki.
Czyszczenie wtryskiwaczy C5 X7 – porównanie dwóch stanów pomiarowych
Celem czyszczenia jest usunięcie zanieczyszczeń wpływających na drożność kanałów, przepływ medium, formowanie strugi i stabilność dawkowania. W zależności od konstrukcji oraz wyniku wstępnego stosujemy odpowiednie metody czyszczenia, w tym płukanie i płukanie wsteczne, jeżeli dana procedura dopuszcza takie czynności.
Skuteczność przeprowadzonej usługi określamy na podstawie wyników pierwszego i końcowego badania, właściwych wartości referencyjnych oraz testplanu. Technik analizuje zarówno parametry, które się poprawiły, jak i te, które pozostały nieprawidłowe.
| BADANIE / PARAMETR | PRZED I PO CZYSZCZENIU | INTERPRETACJA |
|---|---|---|
| 01Szczelność rozpylacza | Przed: widoczne sączenie po zamknięciu. Po: brak sączenia. | Poprawa szczelności w badanym punkcie. |
| 02Dawka paliwa | Przed: odchylenie od zakresu testplanu. Po: wynik w wymaganym zakresie. | Poprawa przepływu. |
| 03Powtarzalność dawkowania | Przed: zmienne wyniki kolejnych cykli. Po: wyniki stabilne. | Bardziej przewidywalna praca elementu. |
| 04Stabilność przy obciążeniu | Przed: odchylenie w wybranym punkcie. Po: prawidłowe wyniki w wykonanych punktach. | Poprawa w zakresie przewidzianym testplanem. |
| 05Czas reakcji | Przed: opóźniona lub niestabilna odpowiedź. Po: reakcja bez odchylenia. | Zmiana dynamiki działania elementu. |
| 06Rozpylanie | Przed: zaburzona geometria strugi. Po: obraz zgodny z właściwym wzorcem. | Poprawa formowania strugi. |
| 07Parametry elektryczne | Przed: wyniki prawidłowe. Po: bez istotnych zmian. | Czyszczenie nie musiało wpływać na sprawną część elektryczną. |
Kodowanie wtryskiwaczy w silnikach 1.6 VTi i THP
Kodowanie wtryskiwacza polega na zapisaniu w sterowniku silnika indywidualnych danych opisujących charakterystykę określonego elementu. Rozwiązanie takie stosuje się w wybranych układach, w których parametry wtryskiwacza są uwzględniane przez sterownik podczas wyznaczania dawki. Dwa elementy o podobnej konstrukcji mogą różnić się rzeczywistym przepływem lub charakterystyką reakcji. W układach przewidujących indywidualne kody odpowiednie pomiary stanowią podstawę wyznaczenia danych korekcyjnych, które następnie zapisuje się w określonej formie. Prawidłowe wykorzystanie takich danych może mieć wpływ na precyzję dawkowania, stabilność biegu jałowego, emisję spalin, zużycie paliwa i kulturę pracy.
Rozróżniamy trzy procedury:
- Kodowanie – wprowadzenie indywidualnych danych wtryskiwacza, jeżeli konstrukcja wykorzystuje takie rozwiązanie.
- Adaptacja – proces dostosowania określonych parametrów sterownika podczas eksploatacji lub procedury serwisowej.
- Reset wartości wyuczonych – usunięcie określonych zapamiętanych korekt, wykonywane tylko wtedy, gdy przewiduje to właściwa procedura.
Rewitalizacja elementów piezoelektrycznych
W naszej pracowni wykonujemy także specjalistyczne czynności służące przywracaniu właściwości elementów piezoelektrycznych w wybranych konstrukcjach wtryskiwaczy benzynowych. Poprzedzamy je diagnostyką elektryczną i oceną stanu elementu. Następnie dobieramy procedurę przywracania parametrów właściwą dla konkretnej konstrukcji, a efekt weryfikujemy ponownymi pomiarami.
Po demontażu wtryskiwaczy THP liczy się również uszczelnienie w głowicy
W silnikach 1.6 THP końcówka wtryskiwacza jest osadzona w głowicy i pracuje w bezpośrednim kontakcie z komorą spalania. Właściwy stan uszczelnień ma znaczenie dla szczelności połączenia oraz prawidłowego montażu. W zależności od numeru wtryskiwacza i zastosowanego zestawu montażowego konieczne jest odpowiednie przygotowanie pierścieni uszczelniających, w tym uszczelnień PTFE, jeżeli przewiduje je konstrukcja.
Przed ponownym montażem sprawdzamy:
- stan i czystość gniazda wtryskiwacza,
- rodzaj wymaganych uszczelnień,
- konieczność zastosowania nowych elementów uszczelniających,
- potrzebę użycia narzędzi do prawidłowego osadzania i kalibrowania pierścieni,
- pozycję oraz sposób mocowania wtryskiwacza.
Pierścienie PTFE wymagają odpowiedniej procedury przygotowania. Ich przypadkowe rozciągnięcie, uszkodzenie albo nieprawidłowe osadzenie może spowodować utratę szczelności.
W silniku 1.6 VTi stosowane są inne warunki montażu wtryskiwaczy, dlatego nie przenosimy na niego automatycznie zasad dotyczących bezpośredniego wtrysku. Ostateczne wymagania montażowe ustalamy według kodu silnika, numeru części i dokumentacji producenta. Nie stosujemy jednego momentu dokręcania ani jednej procedury dla wszystkich odmian EP6.
Protokół badania – jakie informacje przekazujemy po zakończeniu usługi?
Po zakończeniu diagnostyki przekazujemy klientowi informacje pozwalające ocenić stan badanego elementu, zakres przeprowadzonych czynności oraz efekt kontroli końcowej.
Dokumentacja obejmuje:
- Wynik diagnostyki – informację o stanie wtryskiwacza i stwierdzonych odchyleniach.
- Indywidualny protokół parametrów – zestawienie najważniejszych wyników pomiarowych.
- Kontrolę szczelności – ocenę rozpylacza oraz badanych połączeń.
- Wyniki dawkowania – dane z punktów pracy przewidzianych właściwą procedurą.
- Pomiar czasu reakcji – wynik RSP, jeżeli badanie obejmuje tę próbę.
- Ocenę rozpylania – informację o jakości formowania strugi.
- Porównanie parametrów przed czyszczeniem i po nim – potwierdzenie uzyskanych zmian.
- Zestawienie kompletu – analizę różnic pomiędzy wtryskiwaczami, jeśli badano więcej niż jeden element.
- Certyfikat z badania – dokument potwierdzający wykonanie określonej kontroli.
- Końcową kontrolę jakości – weryfikację wyników po zakończeniu czynności serwisowych.
- 24-miesięczną pisemną gwarancję bez limitu kilometrów – udzielaną na usługę w zakresie określonym w jej warunkach.
Dzięki dokumentacji klient otrzymuje nie tylko informację o zakończeniu czyszczenia, lecz także podstawę do oceny wyników przeprowadzonej diagnostyki.
Cena diagnostyki wtryskiwaczy Citroën C5 II X7 w naszym serwisie
Koszt sprawdzenia zależy przede wszystkim od rodzaju zastosowanego układu wtryskowego.
| RODZAJ WTRYSKIWACZA | WERSJA SILNIKOWA | CENA ZA 1 SZTUKĘ |
|---|---|---|
| 01MPI/PFI – wtrysk pośredni | Citroën C5 X7 1.6 VTi | 45 zł netto |
| 02GDI – wtrysk bezpośredni | Citroën C5 X7 1.6 THP | 103 zł netto |
W podanym zakresie usługa obejmuje test wstępny, czyszczenie i kontrolę końcową.
Dobór odpowiedniego wtryskiwacza lub dostępnego podzespołu przeprowadzamy na podstawie numeru starej części, danych samochodu i numeru VIN.
Obsługa wysyłkowa wtryskiwaczy z C5 X7 z całej Polski
Nie trzeba osobiście przyjeżdżać do naszej pracowni, aby przekazać wymontowane wtryskiwacze do diagnostyki. Organizujemy obsługę wysyłkową zleceń z całego kraju. Przyjmujemy własne wtryskiwacze klientów do sprawdzenia, czyszczenia i odpowiednich czynności regeneracyjnych. Realizujemy również wysyłkę dostępnych wtryskiwaczy nowych i zregenerowanych.
Po indywidualnym kontakcie z naszym serwisem istnieje także możliwość wysłania podzespołów za granicę.
Korzystamy z usług DPD i InPost, w tym nadań i odbiorów przez Paczkomat, zależnie od wymiarów przesyłki oraz sposobu realizacji zlecenia. Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Dostępność określonej części może wpłynąć na termin jej wysłania, natomiast dostępny podzespół możemy wysłać nawet w ciągu 24 godzin.
Przed zapakowaniem wtryskiwaczy należy zabezpieczyć ich króćce i końcówki przed zanieczyszczeniem. Elementy powinny zostać unieruchomione w paczce, a do przesyłki prosimy dołączyć dane kontaktowe lub numer zlecenia.
Sześć etapów realizacji zlecenia
- Ustalamy rodzaj wtryskiwacza na podstawie jego oznaczenia, kodu silnika albo VIN samochodu.
- Organizujemy odbiór przesyłki przez uzgodnionego przewoźnika.
- Wykonujemy test wejściowy, czyszczenie oraz badanie końcowe według odpowiedniej procedury.
- Przekazujemy wynik diagnostyki, informując o stanie elementu i uzyskanych parametrach.
- Uzgadniamy ewentualne dalsze działania, jeżeli badanie wykaże nieprawidłowości wymagające odrębnej decyzji.
- Odsyłamy obsłużony wtryskiwacz lub dobrany podzespół na wskazany adres albo do ustalonego punktu odbioru.
Szarpanie Citroëna C5 X7 nie zawsze zaczyna się od niesprawnego wtryskiwacza
W czterocylindrowych silnikach 1.6 nierówna praca jednej jednostki spalania może być odczuwalna jako drgania na biegu jałowym, chwilowy spadek mocy lub szarpnięcie podczas przyspieszania. Szczególnie w turbodoładowanej odmianie THP podobny objaw może wynikać zarówno z niewłaściwego dawkowania paliwa, jak i z problemu z zapłonem, ciśnieniem na listwie wysokiego ciśnienia czy układem dolotowym. Dlatego przed oceną wtryskiwaczy analizujemy dostępne informacje o pracy silnika. Znaczenie mają zapisane błędy, korekty paliwowe, ciśnienie paliwa, warunki występowania objawu oraz wskazanie cylindra, na którym sterownik wykrył wypadanie zapłonu.
Najczęstsze objawy uzasadniające sprawdzenie układu wtryskowego to:
- Nierównomierna praca silnika po rozruchu lub na biegu jałowym.
- Szarpanie podczas przyspieszania, zwłaszcza przy zmianie obciążenia.
- Zwiększone zużycie benzyny bez wyraźnej zmiany sposobu jazdy.
- Spadek osiągów lub opóźniona reakcja na pedał przyspieszenia.
- Nieprawidłowy skład mieszanki paliwowo-powietrznej.
- Wypadanie zapłonów mogące zwiększać obciążenie cieplne katalizatora.
Sam objaw nie jest diagnozą uszkodzonego wtryskiwacza. Podobne zachowanie silnika EP6 może wywołać niesprawna cewka zapłonowa, świeca, nieszczelność dolotu, zaburzenie faz rozrządu lub problem z układem paliwowym.
Stan wymontowanego wtryskiwacza potwierdzamy na stanowisku probierczym. Badanie rozdziela nieprawidłowości dawkowania, szczelności, rozpylania i sterowania elektrycznego.
| PRZYCZYNA | MOŻLIWY SKUTEK | OBSZAR KONTROLI |
|---|---|---|
| 01Osady i nagar | Zaburzona geometria strugi | Rozpylanie i atomizacja |
| 02Zanieczyszczenia paliwa | Ograniczona drożność kanałów | Przepływ w różnych punktach pracy |
| 03Zużycie rozpylacza | Nierównomierna struga | Symetria i powtarzalność rozpylania |
| 04Nieprawidłowa praca cewki | Zmieniona reakcja na sterowanie | Parametry elektryczne i czas reakcji |
| 05Nieszczelny element zamykający | Sączenie po zakończeniu wtrysku | Szczelność końcówki |
| 06Uszkodzenie korpusu lub połączenia | Zewnętrzny wyciek medium | Próba szczelności zewnętrznej |
W układzie THP szczególnego znaczenia nabierają drożność bardzo małych otworów rozpylacza i zachowanie końcówki po zamknięciu. Wtryskiwacz pracuje bezpośrednio w środowisku komory spalania, dlatego jego stan może wpływać nie tylko na ilość, lecz również na rozmieszczenie paliwa w cylindrze.
Jakość benzyny a stan wtryskiwaczy C5
W procesie starzenia benzyny, szczególnie podczas długotrwałego przechowywania, mogą powstawać związki sprzyjające tworzeniu osadów. Obecność biokomponentów wpływa na właściwości paliwa i jego zachowanie w kontakcie z wilgocią. Woda oraz drobne zanieczyszczenia przedostające się do układu paliwowego mogą zakłócać pracę precyzyjnych elementów wtryskiwacza. Nie oznacza to jednak, że każde paliwo zawierające biokomponenty automatycznie powoduje uszkodzenia — znaczenie mają jego jakość, przechowywanie i stan całego układu zasilania.
Korekty STFT i LTFT w Citroënie C5 – pomoc przy diagnozie, nie wynik testu wtryskiwacza
Podczas diagnostyki silnika benzynowego korzystamy również z informacji o korektach paliwowych zapisanych w sterowniku.
- STFT (Short Term Fuel Trim) to krótkoterminowa korekta dawki paliwa. Pokazuje bieżącą reakcję sterownika na informacje dotyczące składu mieszanki.
- LTFT (Long Term Fuel Trim) oznacza korektę długoterminową. Odzwierciedla wyuczone dostosowanie dawkowania w określonych warunkach pracy silnika.
Niedostateczna ilość paliwa podawana przez wtryskiwacz może wpływać na dodatnie korekty. Nadmierne dawkowanie w odpowiednich warunkach może natomiast powodować reakcję sterownika w kierunku korekty ujemnej. Nie jest to jednak zależność pozwalająca samodzielnie wskazać niesprawny element.
W silnikach EP6 na korekty paliwowe mogą wpływać również nieszczelności dolotu, pomiary powietrza, ciśnienie paliwa, praca sondy lambda, układ odpowietrzania skrzyni korbowej i inne nieprawidłowości. STFT i LTFT pomagają wyznaczyć kierunek diagnostyki, ale nie zastępują badania wtryskiwaczy na stanowisku probierczym.
Zaplecze diagnostyczne i doświadczenie naszej pracowni
Od wielu lat rozwijamy zaplecze techniczne związane z diagnostyką i obsługą aparatury wtryskowej. 35 lat działalności łączymy z wykorzystaniem specjalistycznych stanowisk oraz uporządkowanych procedur serwisowych. W codziennej pracy wykorzystujemy:
- Carbon Zapp GTBR-X – czterokanałowe stanowisko do zaawansowanej diagnostyki GDI i odpowiednich badań benzynowych wtryskiwaczy pośrednich.
- Carbon Zapp GDU.4R – urządzenie do badania i obsługi wtryskiwaczy bezpośredniego wtrysku benzyny.
- Carbon Zapp GS4/10 – stanowisko wykorzystywane do diagnostyki niskociśnieniowych wtryskiwaczy MPI/PFI.
- Hartridge Excalibur – specjalistyczną aparaturę do pomiarów i analizy rozpylania wtryskiwaczy benzynowych.
- Jednoczesną kontrolę do czterech wtryskiwaczy na odpowiednio wyposażonym stanowisku, z możliwością porównania indywidualnych wyników.
- Dobierane warunki ciśnieniowe – maksymalny zakres GTBR-X do 1200 barów traktujemy jako parametr techniczny urządzenia, a rzeczywiste ciśnienie badania ustalamy według testplanu.
- Badania przed wykonaniem czynności oraz kontrolę końcową, obejmujące właściwe parametry dawkowania, szczelności i rozpylania.
- Płukanie wsteczne w konstrukcjach, dla których przewidziano taką procedurę.
- Pomiary czasu reakcji RSP oraz porównania zachowania elementów w kolejnych cyklach.
- Kodowanie wybranych konstrukcji, jeżeli wymaga tego technologia i dostępna jest właściwa procedura.
- Wydzielone stanowiska do demontażu, czyszczenia, diagnostyki i montażu, ograniczające ryzyko pomylenia elementów.
- System oznaczania i segregowania części, pozwalający zachować identyfikację wtryskiwaczy podczas obsługi.
- Dokumentowanie wyników i realizację wysyłkową z terenu całej Polski.
FAQ – diagnostyka wtryskiwaczy benzynowych Citroën C5 II X7
Czy Citroën C5 X7 1.6 VTi 120 ma takie same wtryskiwacze jak 1.6 THP 155?
Nie. W silniku 1.6 VTi EP6C zastosowano pośredni wtrysk MPI/PFI, natomiast 1.6 THP EP6CDT korzysta z bezpośredniego wtrysku GDI. Różnice dotyczą budowy wtryskiwaczy, ich umiejscowienia, sterowania i warunków badania.
Czy oznaczenia 5FN i 5FV w C5 X7 oznaczają ten sam wtryskiwacz?
Nie należy tego zakładać. Kody 5FN i 5FV odnoszą się do odmian silnika 1.6 THP, ale dobór konkretnego wtryskiwacza wymaga sprawdzenia numeru części i VIN. Sama zgodność rodziny silnika nie przesądza o zamienności elementów.
Czy wypadanie zapłonu na jednym cylindrze C5 1.6 THP oznacza uszkodzenie wtryskiwacza?
Nie. Przyczyną mogą być także świeca, cewka zapłonowa, problemy z ciśnieniem paliwa, dolotem lub stanem mechanicznym silnika. Wtryskiwacz sprawdzamy, gdy diagnostyka wskazuje na potrzebę zweryfikowania jego działania.
Dlaczego przy badaniu C5 1.6 THP warto dostarczyć wszystkie cztery wtryskiwacze?
Badanie kompletu pozwala porównać dawkowanie, szczelność, reakcję i powtarzalność poszczególnych elementów w jednakowych warunkach. Dzięki temu wykrywamy odchylenia, które mogłyby pozostać niezauważone podczas oceny tylko jednego wtryskiwacza.
Ile kosztuje sprawdzenie wtryskiwacza C5 X7 i czy trzeba podać VIN?
Sprawdzenie jednego wtryskiwacza MPI/PFI kosztuje 45 zł netto, a GDI – 103 zł netto. Numer VIN znacznie ułatwia identyfikację właściwego elementu.
Czy Carbon Zapp GTBR-X potwierdza skuteczność czyszczenia wtryskiwaczy THP?
Tak, poprzez porównanie wyników odpowiednich badań przed czyszczeniem i po nim. Oceniamy między innymi szczelność, dawki paliwa, powtarzalność i rozpylanie, a w przewidzianych procedurach również czas reakcji.
Diagnostyka i regeneracja wtryskiwaczy Citroën C5 X7 – kontakt
W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie, testy i odpowiednie czynności regeneracyjne własnych wtryskiwaczy benzynowych Citroën C5 II X7 1.6 VTi oraz 1.6 THP. Sprawdzamy również możliwość zakupu dostępnych wtryskiwaczy zregenerowanych lub nowych, dobieranych według oznaczenia części i numeru VIN.
Zadzwoń pod numer 601 856 277, aby sprawdzić cenę usługi, dostępność odpowiedniego wtryskiwacza i uzgodnić realizację zlecenia. Organizujemy odbiór kurierski wymontowanych elementów oraz wysyłkę podzespołów na terenie całej Polski.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
Komentarze
