Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI Fiat 124 Spider 1.4 MultiAir Turbo już od 49 zł

Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy
CENA	od 70 zł
DOSTĘPNOŚĆ	dostępny
WYSYŁKA	1 dzień roboczy*
GWARANCJA	24 miesiące

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

W naszej pracowni badamy benzynowe układy wtryskowe MPI/PFI oraz konstrukcje bezpośredniego podawania paliwa, w tym GDI i rozwiązania stosowane w jednostkach FSI, TFSI, TSI czy EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych i technik pomiarowych, a diagnostykę prowadzą doświadczeni technicy i inżynierowie.

W Fiacie 124 Spider zastosowano rozwiązanie, które wymaga właściwego rozróżnienia dwóch technologii. Turbodoładowany silnik 1.4 MultiAir wykorzystuje sekwencyjny wtrysk benzyny do kanałów dolotowych, natomiast system MultiAir elektro-hydraulicznie steruje pracą zaworów dolotowych. Oba układy wpływają na działanie jednostki napędowej, ale odpowiadają za inne procesy.

Ma to bezpośrednie znaczenie podczas diagnozowania nierównych obrotów, szarpania czy problemów z osiągami. Nawet jeśli objawy przypominają nieprawidłowe dawkowanie paliwa, nie oznacza to, że przyczyną jest wtryskiwacz. Dlatego analizę silnika 124 Spider prowadzimy z uwzględnieniem jego rzeczywistej konstrukcji, a wymontowane elementy kierujemy na badania odpowiednie dla technologii MPI.

Konstrukcja 1.4 MultiAir Turbo – jeden typ wtrysku nie oznacza jednej referencji części

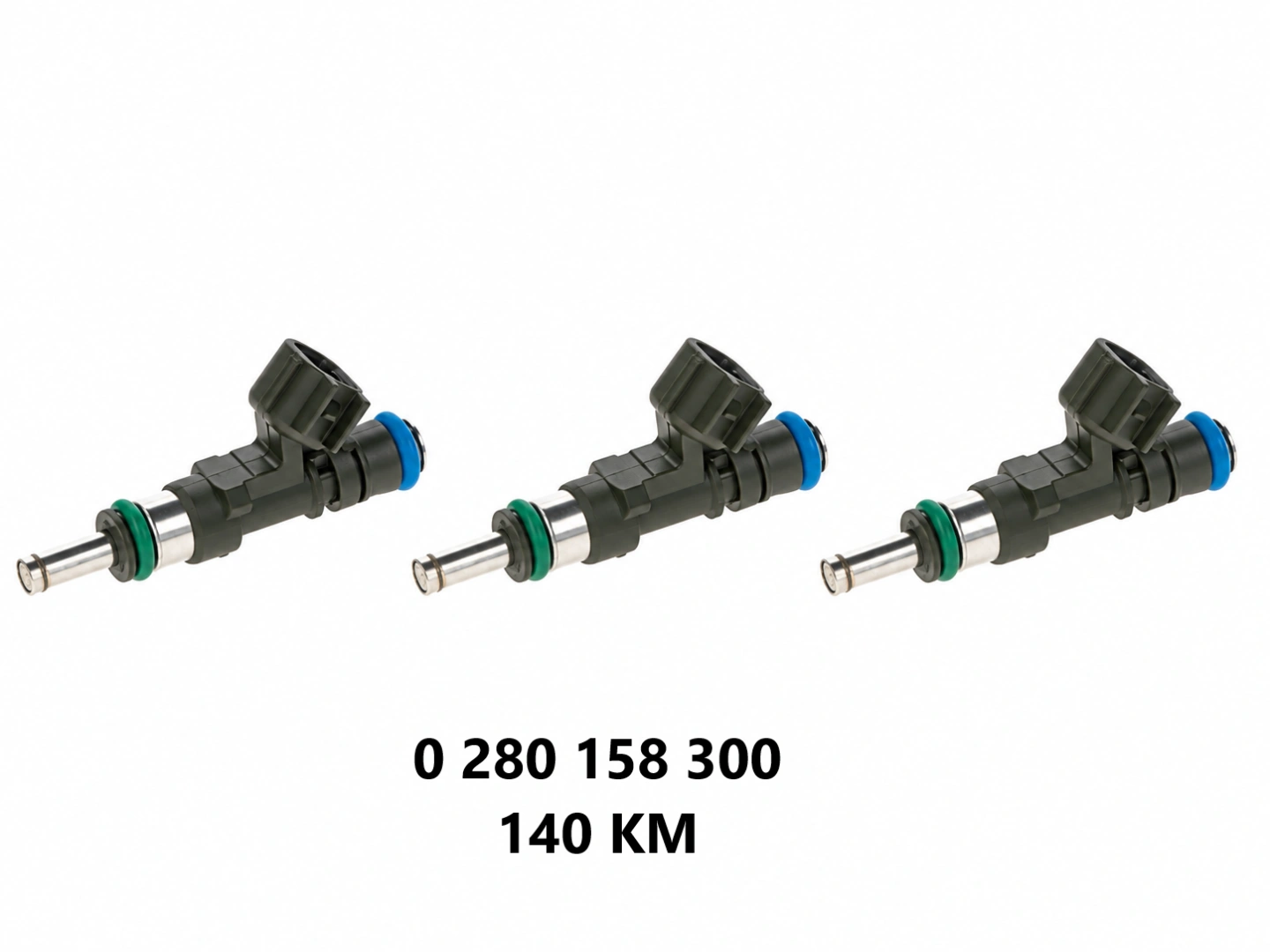

Fiat 124 Spider był oferowany na różnych rynkach z turbodoładowaną jednostką o pojemności 1368 cm³. W europejskiej odmianie z lat 2016–2019 silnik 1.4 MultiAir Turbo rozwija 140 KM (103 kW) i 240 Nm momentu obrotowego. W dokumentacji tej wersji występuje między innymi kod 55253268.

Różnice w konfiguracji silników, ich kalibracji i przeznaczeniu rynkowym nie oznaczają automatycznie zastosowania odmiennej technologii podawania benzyny. Omawiane odmiany wykorzystują wtrysk pośredni, a system MultiAir pozostaje rozwiązaniem dotyczącym sterowania zaworami.

Trzy oznaczenia, które porządkują dobór podzespołu

• Kod silnika pomaga powiązać część z konkretną jednostką napędową i jej wersją konstrukcyjną. Jest istotny również przy wyszukiwaniu dokumentacji technicznej.
• Numer na wymontowanym wtryskiwaczu pozwala sprawdzić właściwą referencję oraz ewentualne numery zamienne. Może być bardziej miarodajny niż sama pojemność silnika, zwłaszcza gdy katalog obejmuje kilka wersji rynkowych.
• VIN samochodu uzupełnia identyfikację o dane konkretnego pojazdu. Dzięki niemu weryfikujemy wyposażenie i zastosowanie podzespołu, a następnie porównujemy informacje katalogowe z oznaczeniami części.

Producent wtryskiwacza, numer OE i numer producenta wymagają jednoznacznego potwierdzenia dla danego egzemplarza. Podczas doboru testplanu również wykorzystujemy numer części. Pozwala to uniknąć sytuacji, w której poprawnie działający element zostaje oceniony według parametrów przeznaczonych dla innej konstrukcji.

Co może zmienić sposób pracy wtryskiwacza?

Zabrudzenie rozpylacza i uszkodzenie elektryczne mogą powodować podobne odczucia podczas jazdy, chociaż wymagają zupełnie innej oceny technicznej.

• Osady na końcówce mogą zakłócić rozprowadzanie benzyny. W takim przypadku szczególnie ważny jest obraz strugi, ponieważ prawidłowa ilość paliwa nie musi oznaczać prawidłowej atomizacji.
• Zanieczyszczenia wewnętrznych kanałów mogą ograniczać przepływ medium. Sprawdzamy wtedy wielkość dawki, jej stabilność i zachowanie elementu w różnych punktach pomiarowych.
• Nieprawidłowość cewki elektromagnetycznej może zmieniać reakcję wtryskiwacza na impuls sterujący. Przy takiej usterce sam pomiar przepływu nie zastępuje kontroli elektrycznej.
• Nieszczelny zawór wtryskiwacza może przepuszczać paliwo pomimo zakończenia sterowania. Dlatego sprawdzamy zachowanie końcówki również wtedy, gdy element powinien pozostawać zamknięty.
• Z kolei zużycie rozpylacza bywa przyczyną pogorszenia geometrii i równomierności strugi. Pojedyncze, wyraźnie odchylone strużki mogą wskazywać na problem, którego nie widać w zbiorczym wyniku ilościowym.

Samochód użytkowany sezonowo – jak zachowuje się benzyna?
Fiat 124 Spider bywa użytkowany przede wszystkim w cieplejszych miesiącach, dlatego podczas diagnostyki uwzględniamy także możliwość dłuższych postojów. Starzenie benzyny sprzyja zmianom jej właściwości i powstawaniu osadów, które mogą odkładać się w elementach układu paliwowego. Znaczenie ma również obecność biokomponentów, w tym etanolu, oraz możliwość kontaktu paliwa z wilgocią. Woda, produkty starzenia i zanieczyszczenia stałe mogą zakłócać pracę precyzyjnych kanałów oraz mechanizmu zamykającego wtryskiwacz.

STFT i LTFT – czego szukamy w danych sterownika, zanim ocenimy wtryskiwacze?

Przy diagnozowaniu silnika 1.4 MultiAir Turbo pomocne są informacje dotyczące regulacji mieszanki. W sterowniku analizujemy między innymi korekty paliwowe STFT oraz LTFT, ale ich interpretacja wymaga uwzględnienia warunków pracy jednostki.

STFT, czyli Short Term Fuel Trim, oznacza krótkoterminową korektę dawki. Sterownik wykorzystuje ją do bieżącego dostosowywania ilości paliwa na podstawie informacji o składzie mieszanki.

LTFT, czyli Long Term Fuel Trim, przedstawia długoterminową tendencję wynikającą z działania układu regulacji. Pozwala zauważyć, czy sterownik przez dłuższy czas kompensuje określone odchylenie.

Istotny jest kierunek korekty:

• Wartość dodatnia wskazuje, że sterownik zwiększa dawkę paliwa, aby skompensować rozpoznaną tendencję do zbyt ubogiej mieszanki.
• Wartość ujemna oznacza zmniejszanie dawki w odpowiedzi na rozpoznaną tendencję do mieszanki zbyt bogatej.

W Fiacie 124 Spider nie analizujemy korekt w oderwaniu od zapłonu, doładowania, szczelności dolotu i pracy systemu MultiAir. Nieprawidłowy odczyt może wskazywać na problem wymagający dalszego sprawdzenia, ale nie określa jednoznacznie jego źródła. Korekty STFT i LTFT traktujemy jako wskazówkę diagnostyczną, a nie wynik testu konkretnego wtryskiwacza. O jego stanie decydują dopiero odpowiednie badania elektryczne i przepływowe.

Droga benzyny w silniku 124 Spider – dlaczego procedura GDI byłaby niewłaściwa?

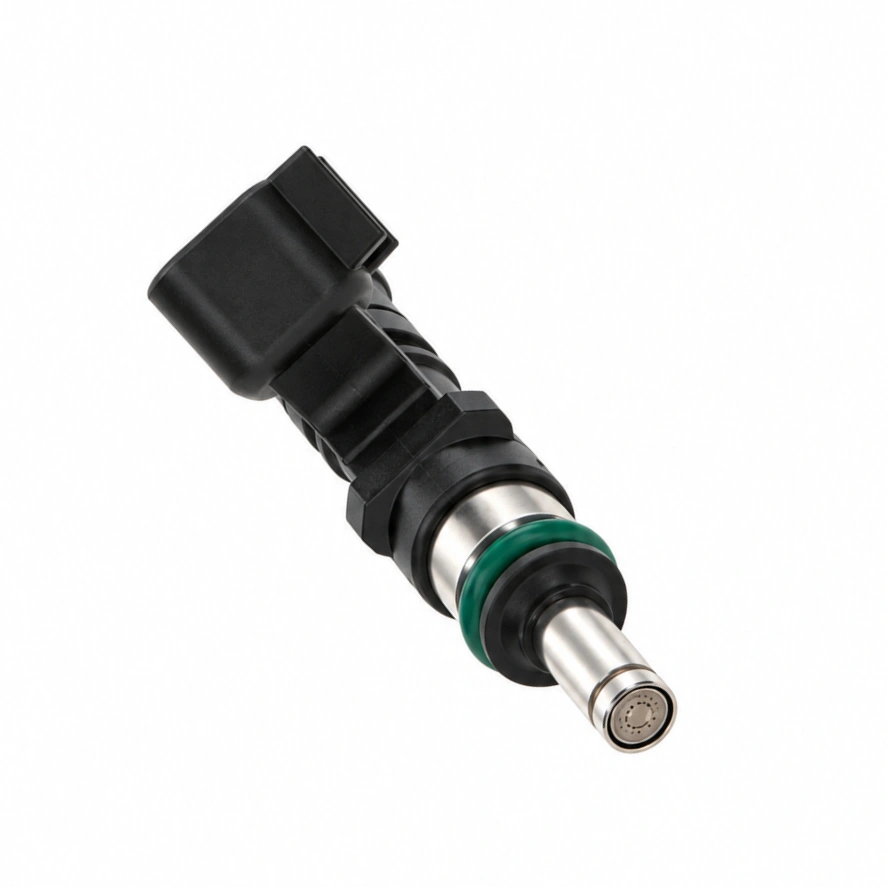

W układzie MPI/PFI stosowanym w Fiacie 124 Spider wtryskiwacze podają benzynę do kanałów dolotowych, przed zaworami. Paliwo miesza się tam z powietrzem, zanim mieszanina trafi do cylindra. Jest to zasadnicza różnica względem GDI, gdzie końcówka wtryskiwacza znajduje się bezpośrednio w komorze spalania.

W układzie pośrednim pracujemy z niskociśnieniowym zasilaniem paliwem. Przy wtrysku bezpośrednim diagnostyka obejmuje natomiast warunki wysokiego ciśnienia, inne wymagania dotyczące sterowania i odmienny sposób pracy rozpylacza.

Różnice obejmują kilka obszarów:

• Położenie i kierunek podawania paliwa. W MPI oceniamy rozpylanie właściwe dla kanału dolotowego. W GDI struga powstaje bezpośrednio wewnątrz cylindra, dlatego jej kształt i zachowanie mają inne uwarunkowania konstrukcyjne.
• Ciśnienie robocze. Wtryskiwacz pośredni nie wymaga testu z wykorzystaniem zakresów ciśnieniowych właściwych dla wysokociśnieniowych konstrukcji GDI. Parametry pomiarów ustalamy na podstawie dokumentacji konkretnego elementu.
• Sposób sterowania. Charakterystyka impulsów, wymagania elektryczne i zakres badań muszą odpowiadać badanemu wtryskiwaczowi. Nie przenosimy automatycznie procedur z GDI na MPI.
• Rodzaje nieprawidłowości. W obu układach oceniamy szczelność, dawkowanie i rozpylanie, jednak różnią się warunki pracy, budowa końcówek oraz kryteria interpretacji wyników. W GDI dodatkowego znaczenia nabiera zachowanie przy wysokim ciśnieniu.
• Wyposażenie diagnostyczne. Dobieramy stanowisko, sposób mocowania, warunki zasilania oraz testplan odpowiedni dla określonej technologii.

Wtryskiwacze trafiają do pracowni – jak ustalamy zakres badania?

Diagnostyka rozpoczyna się jeszcze przed uruchomieniem stanowiska probierczego. W pierwszej kolejności identyfikujemy otrzymane elementy i przyporządkowujemy je do zlecenia.

Odczytujemy oznaczenia katalogowe, ustalamy producenta oraz określamy technologię wtrysku. Następnie porównujemy te informacje z danymi pojazdu, aby dobrać właściwą procedurę. Kolejną czynnością są oględziny. Sprawdzamy korpus, przyłącza, końcówkę rozpylacza i powierzchnie uszczelniające. Szukamy śladów uszkodzeń mechanicznych, deformacji, korozji oraz oznak wcześniejszych nieprawidłowych ingerencji. Przed przejściem do pomiarów przepływu weryfikujemy także elementy elektryczne. Stan złącza i parametry obwodu mogą ujawnić problem, którego nie widać podczas oględzin zewnętrznych. Dopiero po tych czynnościach kwalifikujemy wtryskiwacz do odpowiedniego stanowiska i badania.

Każdy element otrzymuje oznaczenie powiązane ze zleceniem. Jeśli przyjmujemy cztery wtryskiwacze Fiata 124 Spider, zachowujemy ich indywidualną identyfikację na kolejnych etapach obsługi. Dzięki temu możemy odnieść wynik końcowy do konkretnego elementu i porównać go ze stanem początkowym.

Wynik ilościowy może być poprawny, a wtryskiwacz nadal wymagać dalszego badania

Przy ocenie wtryskiwaczy nie ograniczamy się do sprawdzenia, ile medium przepłynęło przez element w określonym czasie. Taki pomiar nie opisuje bowiem całej charakterystyki rozpylacza. Jeżeli dwa wtryskiwacze podają zbliżoną objętość cieczy, wciąż mogą różnić się jej rozdrobnieniem, kierunkiem wypływu albo zachowaniem po zakończeniu impulsu sterującego.

Właśnie dlatego wynik badania tworzymy z kilku niezależnych obserwacji.

PARAMETRY BADANIA

Co decyduje o sprawności wtryskiwacza MPI?

10 PARAMETRÓW

Parametr	Zakres kontroli	Znaczenie diagnostyczne
01Dawka medium	Objętość podawana podczas testu	Ocena wydatku i porównanie wtryskiwaczy
02Geometria strugi	Kształt rozpylanego medium	Wykrywanie zaburzeń formowania strugi
03Kierunek rozpylania	Ułożenie strugi względem końcówki	Ocena prawidłowego kierowania medium
04Atomizacja	Stopień rozdrobnienia cieczy	Ocena jakości rozpylania
05Równomierność	Rozkład medium podczas wtrysku	Rozpoznawanie miejscowych zakłóceń rozpylania
06Symetria strugi	Zgodność poszczególnych części strugi	Wykrywanie odchyleń od właściwego obrazu
07Powtarzalność	Zachowanie w kolejnych cyklach	Kontrola stabilności dawkowania
08Szczelność	Zachowanie końcówki po zamknięciu	Wykrywanie niekontrolowanego przepływu
09Kapanie i sączenie	Wypływ medium po zakończeniu sterowania	Ocena szczelności zaworu wtryskiwacza
10Nieregularne strużki	Pojedyncze nieprawidłowe wypływy	Rozpoznawanie lokalnych zaburzeń rozpylania

i Podobna dawka benzyny nie przesądza o takiej samej szczelności, stabilności ani jakości rozpylania.

Porównanie takich informacji pozwala odróżnić ograniczenie przepływu od problemów dotyczących samego sposobu rozpylania. W czterocylindrowym Fiacie 124 Spider ma to szczególne znaczenie podczas oceny całego kompletu. Nawet gdy wtryskiwacze osiągają zbliżone dawki, sprawdzamy, czy pracują równie stabilnie i zachowują szczelność.

Na tej podstawie podejmujemy decyzję o dalszych czynnościach. Nie kwalifikujemy elementu jako sprawnego tylko dlatego, że jeden parametr mieści się w wymaganym zakresie.

Carbon Zapp GTBR-X w zapleczu diagnostycznym – wielopunktowe badanie wtryskiwaczy GDI

W naszej pracowni na Carbon Zapp GTBR-X wykonujemy pomiary parametrów elektrycznych i przepływowych, kontrolę szczelności, czasu reakcji oraz zachowania wtryskiwaczy benzynowych w różnych warunkach pracy. Jest to specjalistyczne, czterokanałowe stanowisko przeznaczone przede wszystkim do diagnostyki konstrukcji bezpośredniego wtrysku GDI. Wykorzystujemy je jako część szerszego zaplecza technicznego, obok urządzeń przeznaczonych do badania wtryskiwaczy pośrednich.

Na stanowisku obsługujemy różne typy wtryskiwaczy produkowanych między innymi przez Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Każdy przypadek wymaga weryfikacji zgodności numeru części i dostępności właściwego programu badania.

• Cztery niezależne pomiary w jednym cyklu

GTBR-X ma cztery kanały pomiarowe i cztery przepływomierze. Podczas jednego badania kontrolujemy do czterech odpowiednich wtryskiwaczy, przy czym każdy z nich otrzymuje osobny wynik dawkowania. Nie opieramy oceny na wspólnej wartości przepływu dla całego zestawu. Analizujemy zachowanie poszczególnych elementów, a następnie zestawiamy je ze sobą. Takie rozwiązanie pozwala wychwycić różnicę dotyczącą jednego wtryskiwacza, nawet jeśli pozostałe pracują podobnie. Parametry sterowania i ciśnienia dobieramy do konkretnej konstrukcji. Właściwy testplan określa, jakie warunki są wymagane dla danego numeru części.

Układ wysokociśnieniowy GTBR-X ma według specyfikacji maksymalną możliwość pracy do 1200 barów. Rzeczywiste ciśnienie ustalamy oddzielnie, zgodnie z badaną konstrukcją.

• Numer części prowadzi do właściwego testplanu

Przed rozpoczęciem badania sprawdzamy, czy rozpoznany wtryskiwacz ma odpowiednią procedurę pomiarową.

W tym celu wykorzystujemy również rozwiązania platformy CloudX, która wspiera obsługę zaplecza diagnostycznego Carbon Zapp. Korzystamy z aktualizowanej bazy, sprawdzamy dostępność testplanów i weryfikujemy informacje dotyczące procedur. CloudX nie jest dla nas jedynie programem do wyświetlania wyników - stanowi część procesu doboru i aktualizacji danych diagnostycznych oraz obsługi protokołów. W praktyce powiązanie właściwego numeru wtryskiwacza z dostępnym testplanem pozwala uniknąć zastosowania parametrów pochodzących z innej konstrukcji. Aktualizacje danych uwzględniamy podczas przygotowania badania, a wyniki dokumentujemy w zakresie obsługiwanym przez wykorzystywaną konfigurację.

• Zanim zaczniemy dawkowanie, sprawdzamy właściwości elektryczne

Badanie przepływu nie powinno przesłaniać stanu elektrycznej części wtryskiwacza. Na GTBR-X wykonujemy odpowiednie pomiary rezystancji, indukcyjności i pojemności oraz kontrolujemy występowanie zwarcia do masy. Zakres dobieramy do konstrukcji badanego elementu.

Rezystancja dostarcza informacji o stanie obwodu cewki elektromagnetycznej. Analiza indukcyjności uzupełnia ocenę właściwości tego obwodu, a kontrola pojemności jest istotna między innymi w określonych konstrukcjach piezoelektrycznych. Sprawdzamy również stan izolacji i połączeń w zakresie przewidzianym przez specyfikację badania.

Wtryskiwacz może osiągnąć prawidłowy wynik dawkowania, mimo że jego część elektryczna wykazuje nieprawidłowość. Taki przypadek wymaga dalszej oceny, ponieważ poprawna ilość podanego medium podczas pojedynczego cyklu nie gwarantuje prawidłowej reakcji przy innym sposobie sterowania. Dlatego wyniki elektryczne analizujemy oddzielnie, a następnie odnosimy je do rezultatów pomiarów hydraulicznych.

• Gdzie ucieka medium? Rozdzielamy dwa rodzaje nieszczelności

Podczas kontroli wycieków zewnętrznych sprawdzamy powierzchnię korpusu, połączenia i miejsca, w których medium robocze nie powinno pojawiać się poza przewidzianą drogą przepływu. Utrata szczelności obudowy oznacza inny problem niż nieszczelność końcówki rozpylającej.

Drugi rodzaj badania wykonujemy po zakończeniu sterowania wtryskiwaczem. Kontrolujemy wtedy, czy rozpylacz pozostaje szczelny w stanie zamkniętym. Szukamy kapania, sączenia i niekontrolowanego przepływu medium. Weryfikujemy również, czy zachowanie końcówki jest powtarzalne podczas kolejnych prób. Warto podkreślić, że poprawna dawka uzyskana podczas otwarcia wtryskiwacza nie potwierdza jeszcze jego szczelności po zamknięciu.

Kontrola nieszczelności zewnętrznych oraz rozpylacza stanowią zatem dwa odrębne etapy badania GTBR-X.

• Zmieniamy warunki pracy, aby zobaczyć więcej niż jedną dawkę

Nie oceniamy wtryskiwaczy GDI wyłącznie na podstawie jednego pomiaru przy stałym impulsie. Na GTBR-X realizujemy procedury uwzględniające różne warunki pracy, dobierane zgodnie z testplanem. W zależności od konstrukcji kontrolujemy dawkowanie odpowiadające pełnemu obciążeniu, dawce emisyjnej i biegowi jałowemu. W odpowiednich systemach sprawdzamy także krótkie dawki pilotażowe, dodatkowe wtryski oraz dotryski. Wykorzystujemy również obsługę sekwencji wielodawek, jeśli taka strategia występuje w badanym układzie.

Poszczególne punkty testowe pozwalają obserwować, czy zmiana czasu sterowania lub warunków zasilania wpływa na wielkość podawanej dawki. Interesuje nas zarówno ilość medium, jak i jej stabilność. Analizujemy, czy element utrzymuje właściwe parametry przy dłuższym impulsie, a następnie sprawdzamy jego zachowanie podczas krótszych okresów otwarcia. Wtryskiwacz może pracować prawidłowo podczas jednego testu, a wykazywać odstępstwo przy innym sposobie sterowania. Właśnie dlatego badanie wielopunktowe dostarcza bardziej przydatnych danych niż pojedyncza wartość przepływu.

Nie wszystkie konstrukcje realizują jednakowe strategie podawania paliwa. Dawki pilotażowe, dotryski i bardziej złożone sekwencje wykonujemy tylko wtedy, gdy mają zastosowanie do danego wtryskiwacza i są przewidziane we właściwej procedurze.

• Ten sam test wykonany ponownie – kontrola powtarzalności

Po uzyskaniu pierwszego wyniku przeprowadzamy kolejne cykle pomiarowe.

Porównujemy dawkowanie i sprawdzamy, czy parametry pozostają stabilne. Zwracamy uwagę na wahania pojawiające się w powtarzanych warunkach oraz na rozbieżności pomiędzy elementami należącymi do jednego zestawu. Pojedynczy poprawny pomiar może nie ujawnić nieregularności, która występuje dopiero podczas kolejnych impulsów.

Dlatego powtarzalność traktujemy jako osobną cechę pracy wtryskiwacza. Wynik końcowy musi odzwierciedlać nie tylko zdolność podania odpowiedniej dawki, ale również możliwość regularnego powtarzania tego procesu.

• Zmiana ciśnienia jako dodatkowy sprawdzian

W bezpośrednich układach wtryskowych poziom ciśnienia jest jednym z czynników wpływających na charakterystykę podawania paliwa.

Jeżeli przewiduje to testplan, wykonujemy pomiary przy kilku odpowiednio dobranych poziomach ciśnienia. Pozwala to ocenić zachowanie elementu w różnych warunkach zasilania. Wtryskiwacz może spełniać wymagania w jednym punkcie, a wykazywać rozbieżności przy innym ciśnieniu. Podobny problem może ujawnić się dopiero po zmianie impulsu sterującego. Nie narzucamy wszystkim wtryskiwaczom wspólnej wartości testowej. Parametry wynikają z konstrukcji i danych referencyjnych przypisanych do konkretnego numeru części.

• Czas reakcji – parametr, którego nie zastępuje pomiar przepływu

Na GTBR-X wykonujemy również pomiary czasu odpowiedzi wtryskiwacza na sygnał sterujący, jeżeli dana konstrukcja i procedura obejmują taki zakres.

W odpowiednich konfiguracjach wykorzystujemy pomiary RSP lub eRSP. Sprawdzamy szybkość reakcji oraz jej powtarzalność w kolejnych cyklach. Dzięki temu podczas porównywania kompletu możemy zauważyć wtryskiwacz, który podaje zbliżoną ilość medium, ale reaguje na sterowanie inaczej niż pozostałe. Jest to szczególnie istotne przy krótkich impulsach, kiedy różnice w dynamice otwierania i zamykania mogą wpływać na rzeczywistą wielkość dawki.

• Obraz strugi jako niezależny element oceny

Przepływomierz informuje o ilości podanego medium. Nie opisuje jednak w pełni sposobu, w jaki ciecz opuszcza rozpylacz.

Dlatego podczas badań obserwujemy formowanie strugi, jej równomierność i widoczne odchylenia. Sprawdzamy również zachowanie końcówki po zakończeniu sterowania oraz możliwość występowania kapania. Porównujemy obraz rozpylania poszczególnych elementów należących do tego samego kompletu. Jeżeli dwa wtryskiwacze osiągają podobne wyniki dawkowania, lecz różnią się wyraźnie jakością rozpylania, nie uznajemy ich automatycznie za jednakowo sprawne.

• Porównanie kompletu i decyzja po zakończeniu testów

Czterokanałowa konstrukcja GTBR-X pozwala nam badać do czterech wtryskiwaczy w porównywalnych warunkach. Każdy element ma niezależny pomiar przepływu, dzięki czemu analizujemy zarówno pojedyncze wyniki, jak i różnice wewnątrz zestawu.

Zestawiamy dawkowanie, szczelność, reakcję na sterowanie oraz stabilność kolejnych cykli. Sprawdzamy, który element odbiega od pozostałych i czy rozbieżność utrzymuje się podczas powtórzenia testu. Liczba kanałów stanowiska nie oznacza oczywiście, że każdy badany silnik ma cztery wtryskiwacze. Zakres pomiarów organizujemy zgodnie z liczbą dostarczonych elementów i ich konstrukcją. Po wykonaniu czynności serwisowych wracamy do odpowiednich badań. Ponownie kontrolujemy parametry elektryczne, szczelność, dawkowanie w przewidzianych punktach, powtarzalność, stabilność, czas reakcji i zachowanie całego kompletu.

Porównanie wyników wejściowych i końcowych pozwala ocenić rzeczywistą zmianę. Nie traktujemy wyglądu oczyszczonego elementu ani jednej poprawnej liczby jako wystarczającego dowodu sprawności.

Inne stanowiska wykorzystywane w naszej pracowni

GTBR-X jest częścią rozbudowanego parku maszynowego przeznaczonego do obsługi różnych konstrukcji benzynowych.

• Na Hartridge Excalibur prowadzimy badania odpowiednich wtryskiwaczy GDI i PFI, w tym kontrolę przepływu i rozpylania.
• Carbon Zapp GDU.4R wykorzystujemy do diagnostyki kompatybilnych wtryskiwaczy benzynowych, w szczególności odpowiednich konstrukcji bezpośredniego wtrysku.
• Carbon Zapp GS4/10 służy nam do testowania konwencjonalnych wtryskiwaczy benzynowych, między innymi EFI/MPI.

Dzięki takiemu wyposażeniu dobieramy stanowisko do budowy części i zakresu wymaganych pomiarów. Obsługę urządzeń prowadzi wyszkolona kadra pracowników posiadających doświadczenie w analizie wyników diagnostycznych.

Wracamy do Fiata 124 Spider – czy po czyszczeniu wtryskiwacz pracuje inaczej?

W przypadku wtryskiwaczy MPI silnika 1.4 MultiAir najważniejsza jest ocena rzeczywistego efektu wykonanych czynności.

Jego celem jest usunięcie zanieczyszczeń, które mogą ograniczać przepływ, zakłócać formowanie strugi, pogarszać powtarzalność dawkowania albo utrudniać prawidłową pracę końcówki rozpylacza. W zależności od konstrukcji i stanu wtryskiwacza stosujemy odpowiednią metodę oczyszczania, w tym kontrolowane przepłukiwanie lub płukanie wsteczne, jeśli pozwala na to budowa elementu.

Wyniki zestawiamy z wartościami referencyjnymi właściwymi dla konkretnego wtryskiwacza i zastosowanej procedury. Interpretację przeprowadza technik, uwzględniając również wcześniejsze zachowanie elementu i zgodność pracy całego kompletu.

PORÓWNANIE WYNIKÓW

Wtryskiwacz przed czyszczeniem i po nim

KONTROLA KOŃCOWA

Badanie	Przed i po czyszczeniu	Interpretacja wyniku
01Dawkowanie	Przed: jeden element podaje mniejszą dawkę. Po: dawki są bardziej wyrównane.	Możliwa poprawa drożności po usunięciu osadów.
02Rozpylanie	Przed: nieregularne strużki. Po: bardziej równomierne rozpylanie.	Możliwa poprawa pracy końcówki rozpylającej.
03Szczelność	Przed: końcówka przepuszcza medium. Po: nieszczelność nadal występuje.	Czyszczenie nie usunęło usterki. Wymagana dalsza ocena.
04Powtarzalność	Przed: rozbieżności między cyklami. Po: większa stabilność wyników.	Możliwa poprawa regularności dawkowania.
05Stabilność	Przed: odchylenia w części testów. Po: poprawa tylko części parametrów.	Poprawa jednego punktu nie potwierdza pełnej sprawności.
06Czas reakcji	Przed: reakcja odbiega od wymagań. Po: odchylenie pozostaje.	Czyszczenie nie usunęło przyczyny problemu. Parametr badamy, jeśli przewiduje to procedura.
07Parametry elektryczne	Przed: nieprawidłowość obwodu. Po: wynik pozostaje nieprawidłowy.	Czyszczenie nie naprawia trwałego uszkodzenia elektrycznego.

i Przedstawione sytuacje są przykładami interpretacji, a nie rzeczywistymi wynikami pomiarów lub wartościami referencyjnymi wtryskiwaczy Fiata 124 Spider.

Ważna jest nie tylko poprawa, ale także jej zakres.

Jeśli przepływ wrócił do wymaganego poziomu, lecz końcówka nadal nie utrzymuje szczelności, wynik nie jest w pełni pozytywny. Podobnie postępujemy, gdy rozpylanie wygląda prawidłowo, ale dawkowanie pozostaje niestabilne. Zwracamy również uwagę na czas reakcji, jeżeli stanowi element właściwego testu, oraz na zachowanie wtryskiwacza w różnych punktach pomiarowych. Nie stosujemy jednej uniwersalnej tolerancji procentowej dla wszystkich konstrukcji. Ocena wynika z wymagań konkretnego elementu, danych pomiarowych i doświadczenia technika.

Dopiero po ponownym badaniu określamy, czy czyszczenie przyniosło wystarczającą poprawę, czy wtryskiwacz wymaga dalszych czynności.

Sprawny na stanowisku, ale co z montażem? - uszczelnienia Fiata 124 Spider

Prawidłowy wynik badania nie zwalnia z konieczności odpowiedniego przygotowania wtryskiwacza do ponownego montażu.

W układzie MPI Fiata 124 Spider elementy podające benzynę są osadzane w obrębie kanałów dolotowych. Szczególnego znaczenia nabiera więc stan uszczelnień i powierzchni współpracujących z układem paliwowym. Sprawdzamy właściwy typ pierścieni uszczelniających, ich stan oraz zgodność z konstrukcją wtryskiwacza. Ważna jest również czystość gniazd i prawidłowe osadzenie elementu podczas montażu. Uszczelnienia przygotowujemy w sposób wymagany przez producenta. Jeśli określona konstrukcja przewiduje zastosowanie specjalistycznych narzędzi lub procedury montażowej, dobieramy je do danego rozwiązania.

Pierścienie PTFE występują w wybranych konstrukcjach wtryskiwaczy, szczególnie w odpowiednich układach bezpośrednich. Przy doborze procedury korzystamy z kodu silnika, wersji konstrukcyjnej i dokumentacji producenta samochodu. Nie podajemy jednego momentu dokręcania jako uniwersalnego dla wszystkich odmian.

Czy wtryskiwacz benzynowy trzeba kodować po sprawdzeniu?

Kodowanie wtryskiwacza polega na wprowadzeniu do sterownika informacji opisującej jego indywidualną charakterystykę. W odpowiednich układach parametry te określa się podczas specjalistycznych pomiarów, a następnie wykorzystuje do utworzenia kodu kalibracyjnego według właściwego algorytmu. Dwa pozornie identyczne wtryskiwacze mogą różnić się charakterystyką przepływu i reakcją na sygnał sterujący. Jeśli producent przewidział indywidualną kalibrację, sterownik wykorzystuje zapisane dane do dokładniejszego sterowania dawkowaniem. Może to wpływać na pracę biegu jałowego, zużycie paliwa, emisję spalin, przebieg spalania oraz kulturę pracy silnika. W naszej pracowni wykonujemy kodowanie obsługiwanych konstrukcji wtryskiwaczy benzynowych.

Odrębnie traktujemy adaptację, czyli dostosowanie określonych parametrów sterowania do warunków pracy układu, oraz reset lub kasowanie wartości wyuczonych, polegające na usunięciu zapamiętanych wcześniej korekt.

Rewitalizacja elementów piezoelektrycznych – dodatkowa specjalizacja

W wybranych konstrukcjach wtryskiwaczy stosuje się piezoelektryczne elementy wykonawcze. Ich działanie opiera się na zmianach wymiarów materiału piezoelektrycznego pod wpływem sygnału elektrycznego.

W naszej pracowni wykonujemy przywracanie właściwości takich elementów w konstrukcjach, których budowa i stan techniczny pozwalają na przeprowadzenie procesu. Przed rewitalizacją analizujemy wyniki diagnostyki i oceniamy możliwość wykonania odpowiednich czynności. Następnie przeprowadzamy kontrolowany proces oddziaływania na element piezoelektryczny, a po jego zakończeniu ponownie sprawdzamy wymagane parametry.

Zestaw wyników - dokumentacja dla klienta

Po zakończeniu obsługi przekazujemy dane pozwalające zapoznać się z rzeczywistym zakresem przeprowadzonej diagnostyki. Dokumentacja zależy od konstrukcji wtryskiwacza i zastosowanej procedury, ale obejmuje informacje istotne do oceny jego stanu. Klient otrzymuje:

• Wynik badania wstępnego – informację o stanie wtryskiwacza przed rozpoczęciem czynności.
• Zestawienie parametrów pomiarowych – dane odpowiadające przeprowadzonym testom.
• Wynik kontroli szczelności – ocenę zachowania elementu po zakończeniu sterowania.
• Informacje o dawkowaniu – wyniki pomiarów wykonanych w odpowiednich punktach pracy.
• Wynik pomiaru czasu reakcji – jeżeli taki test jest przewidziany dla badanej konstrukcji.
• Ocenę rozpylania – informacje dotyczące jakości i geometrii strugi.
• Wyniki ponownego badania po czyszczeniu – potwierdzenie zmian stwierdzonych podczas kontroli końcowej.
• Porównanie kompletu – zestawienie wyników kilku wtryskiwaczy, jeśli były badane łącznie.
• Indywidualny protokół parametrów – dokument dotyczący konkretnego zlecenia.
• Certyfikat z badania – potwierdzenie wykonanej diagnostyki.
• Informację o kontroli końcowej jakości – podsumowanie oceny technicznej po obsłudze.
• 24-miesięczną pisemną gwarancję bez limitu kilometrów – zgodnie z warunkami gwarancji dotyczącymi wykonanej usługi.

Organizacja pracowni – od identyfikacji części do końcowej kontroli

Działamy od 1994 roku, a diagnostykę prowadzimy przy wykorzystaniu profesjonalnego parku maszynowego i wiedzy wyspecjalizowanej kadry techników. Nasze zaplecze obejmuje:

• Specjalistyczne stanowiska diagnostyczne Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 oraz Hartridge Excalibur.
• Obsługę wtryskiwaczy MPI/PFI i GDI, z doborem urządzeń oraz procedur do konkretnej konstrukcji.
• Możliwość jednoczesnego badania do czterech wtryskiwaczy na odpowiednim stanowisku.
• Różne zakresy ciśnienia roboczego, przy czym maksymalny parametr urządzenia odróżniamy od ciśnienia rzeczywistego testu.
• Diagnostykę przed czyszczeniem i kontrolę końcową, które pozwalają porównywać stan podzespołu.
• Płukanie wsteczne, gdy budowa elementu dopuszcza taką metodę obsługi.
• Kontrolę czasu reakcji RSP, stosowaną w odpowiednich konstrukcjach.
• Kodowanie wybranych wtryskiwaczy benzynowych, jeśli przewiduje to zastosowana technologia.
• Dokumentowanie wyników badań, w tym przygotowywanie indywidualnych protokołów.
• Wydzielone stanowiska robocze przeznaczone do demontażu, czyszczenia, diagnostyki oraz montażu.
• System oznaczania i segregowania elementów, który pozwala zachować identyfikację poszczególnych wtryskiwaczy i ich części.
• Obsługę zleceń wysyłkowych, umożliwiającą realizację usług dla klientów z całej Polski.

Cena diagnostyki wtryskiwaczy Fiat 124 Spider – od czego zależy właściwa usługa?

Dla Fiata 124 Spider 1.4 MultiAir Turbo stosujemy stawkę przewidzianą dla benzynowych wtryskiwaczy pośredniego wtrysku MPI/PFI.

• Sprawdzenie jednego wtryskiwacza MPI kosztuje 45 zł netto.
• Cena diagnostyki wtryskiwacza bezpośredniego wtrysku GDI wynosi natomiast 103 zł netto za sztukę.

W ramach diagnostyki wykonujemy test wejściowy, czyszczenie oraz kontrolę końcową. Jeżeli stan elementu wymaga dodatkowych czynności, ustalamy je na podstawie uzyskanych wyników. Przy doborze wtryskiwacza korzystamy z numeru starego elementu, danych pojazdu i VIN. Przygotowanie tych informacji przed kontaktem telefonicznym ułatwia potwierdzenie właściwej części, ceny oraz dostępności.

Wtryskiwacze z Fiata 124 Spider można przekazać nam bez przyjazdu do pracowni

Cały proces diagnostyki i obsługi podzespołów realizujemy również wysyłkowo. Klient nie musi osobiście przyjeżdżać do serwisu, ponieważ organizujemy odbiór części i ich odesłanie po zakończeniu zlecenia.

Przyjmujemy wtryskiwacze z całej Polski. Współpracujemy z przewoźnikami DPD i InPost, a w zależności od rodzaju przesyłki korzystamy także z nadania przez Paczkomat. Można przekazać nam własne wtryskiwacze do sprawdzenia, czyszczenia i obsługi regeneracyjnej w zakresie właściwym dla ich konstrukcji. Realizujemy także wysyłkę dostępnych podzespołów nowych i zregenerowanych.

Realizację usługi planujemy na 1 dzień roboczy. Do tego okresu nie wliczamy czasu transportu. Jeżeli zamówienie dotyczy określonej części, termin wysyłki zależy również od jej dostępności. Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin. Po indywidualnym uzgodnieniu realizujemy również przesyłki zagraniczne.

Przygotowanie elementów do wysyłki
Przed zapakowaniem należy zabezpieczyć króćce i końcówki wtryskiwaczy przed zabrudzeniem oraz uszkodzeniem. Poszczególne elementy trzeba unieruchomić w paczce, aby nie uderzały o siebie podczas transportu, i dołączyć dane kontaktowe albo informacje pozwalające zidentyfikować zlecenie.

Sześć etapów obsługi wysyłkowej

• Rozpoznanie części. Sprawdzamy numer wtryskiwacza lub VIN i ustalamy właściwy zakres obsługi.
• Odbiór podzespołów. Organizujemy przekazanie odpowiednio zapakowanych elementów kurierowi.
• Diagnostyka i czynności serwisowe. Wykonujemy test początkowy, czyszczenie i kontrolę końcową.
• Przekazanie wyników. Informujemy klienta o rezultatach przeprowadzonych badań.
• Ustalenie dalszego postępowania. Jeśli potrzebne są dodatkowe działania, omawiamy dostępne rozwiązania.
• Zwrot lub wysyłka dobranej części. Odsyłamy obsłużony wtryskiwacz albo uzgodniony podzespół nowy lub zregenerowany.

FAQ – Fiat 124 Spider 1.4 MultiAir Turbo i jego wtryskiwacze

Czy turbodoładowany Fiat 124 Spider 1.4 MultiAir ma wtryskiwacze GDI?
Nie. W tym modelu benzyna jest podawana do kanałów dolotowych przez wtryskiwacze MPI/PFI. System MultiAir odpowiada za sterowanie zaworami dolotowymi, dlatego nie należy utożsamiać jego nazwy z bezpośrednim wtryskiem paliwa.

Czy europejska wersja Fiata 124 Spider 140 KM ma takie same wtryskiwacze jak odmiana amerykańska 160 hp?
Nie należy przyjmować ich zamienności bez sprawdzenia oznaczeń. Obie odmiany wykorzystują pośredni wtrysk benzyny, ale zgodność konkretnego podzespołu weryfikujemy na podstawie numeru starego wtryskiwacza, kodu jednostki oraz danych VIN.

Czy nieprawidłowe korekty STFT i LTFT wystarczą do rozpoznania uszkodzonego wtryskiwacza?
Nie. Korekty pokazują, jak sterownik reaguje na rozpoznany skład mieszanki, lecz ich zmiany mogą wynikać także z problemów z dolotem, zapłonem, ciśnieniem paliwa lub innymi układami silnika. Stan wtryskiwacza potwierdzamy odpowiednim badaniem.

Dlaczego warto sprawdzić wszystkie cztery wtryskiwacze silnika 1.4 MultiAir?
Badanie kompletu ułatwia bezpośrednie porównanie dawkowania, szczelności i sposobu rozpylania. Dzięki temu możemy wykryć element odbiegający od pozostałych, nawet jeśli pojedynczy wynik ilościowy wygląda poprawnie.

Jakie dane przygotować, aby poznać cenę i zamówić odbiór wtryskiwaczy?
Najlepiej przekazać VIN pojazdu, numer wymontowanego wtryskiwacza i podstawowe informacje o silniku. Sprawdzenie jednego wtryskiwacza MPI kosztuje 45 zł netto, a zlecenie możemy zorganizować bez osobistej wizyty klienta.

Czy wtryskiwacze Fiata 124 Spider są badane na Carbon Zapp GTBR-X?
GTBR-X wykorzystujemy przede wszystkim do diagnostyki odpowiednich wtryskiwaczy GDI. Fiat 124 Spider 1.4 MultiAir korzysta z MPI/PFI, dlatego jego wtryskiwacze kwalifikujemy do stanowiska i programu przeznaczonego dla wtrysku pośredniego, a skuteczność czyszczenia potwierdzamy ponownym pomiarem.

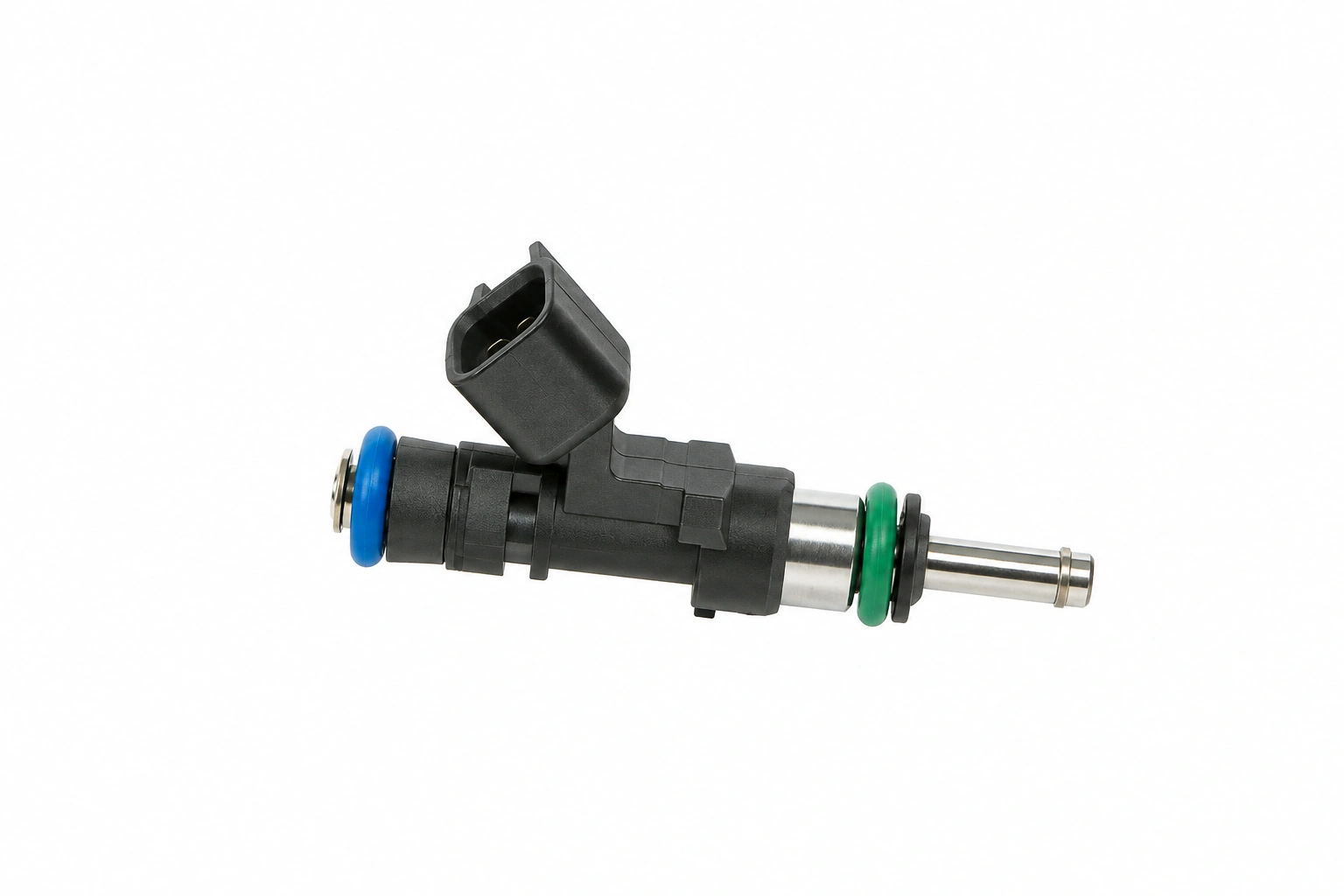

Czy po prawidłowym teście wtryskiwacze można od razu zamontować?
Po zakończeniu badań trzeba również zadbać o właściwe przygotowanie elementów do montażu. Ważny jest stan uszczelnień, czystość gniazd i zastosowanie procedury odpowiedniej dla konstrukcji MPI; sam poprawny wynik dawkowania nie zastępuje też oceny szczelności i rozpylania.

Fiat 124 Spider 1.4 MultiAir – sprawdź cenę, dostępność części i możliwość wysyłki

W Pawlik Diesel Service wykonujemy diagnostykę i obsługę serwisową wtryskiwaczy benzynowych Fiata 124 Spider 1.4 MultiAir Turbo. Przyjmujemy własne wtryskiwacze klientów do testowania, czyszczenia i dalszych czynności serwisowych, a stan elementów weryfikujemy podczas kontroli końcowej.

Jeśli badanie wykaże konieczność wymiany podzespołu, sprawdzamy dostępność odpowiedniego wtryskiwacza zregenerowanego albo nowego. Dobieramy części na podstawie numeru katalogowego oraz numeru VIN.

Telefon: 601 856 277 - skontaktuj się z nami, aby ustalić cenę diagnostyki, zakres obsługi i dostępność odpowiednich wtryskiwaczy do Fiata 124 Spider. Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski, dzięki czemu zlecenie można zrealizować bez osobistego dostarczania części do pracowni.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części!
