Jak wyjąć wtryskiwacz benzynowy z silnika?

Demontaż wtryskiwacza benzynowego wymaga wcześniejszego obniżenia ciśnienia paliwa, zabezpieczenia otoczenia przed wyciekiem oraz zastosowania procedury odpowiedniej dla konkretnego silnika. Sposób wykonania pracy zależy przede wszystkim od tego, czy zastosowano wtrysk pośredni, czy bezpośredni.

W układzie pośrednim części są zazwyczaj osadzone w listwie paliwowej i układzie dolotowym. Wtryskiwacze bezpośrednie znajdują się w głowicy i współpracują z obwodem wysokiego ciśnienia, dlatego ich wyjęcie może wymagać specjalnego przyrządu oraz dodatkowych czynności montażowych.

Nie należy rozłączać listwy ani przewodów paliwowych przed obniżeniem ciśnienia zgodnie z dokumentacją konkretnego samochodu. Oficjalne procedury serwisowe układów GDI rozpoczynają demontaż od usunięcia ciśnienia resztkowego i odwołują się do instrukcji przypisanej do danego silnika.

Czy można samodzielnie wyjąć wtryskiwacz benzynowy?

Demontaż prostego wtryskiwacza pośredniego może być możliwy przy odpowiednim dostępie, narzędziach i znajomości konstrukcji układu. Nie oznacza to jednak, że jedna instrukcja będzie pasowała do każdego silnika.

Większej ostrożności wymaga bezpośredni wtrysk benzyny. W takim układzie trzeba uwzględnić:

• wysokie ciśnienie paliwa,
• sposób połączenia listwy z pompą,
• indywidualne mocowanie części,
• rodzaj uszczelnienia,
• elementy przeznaczone do jednorazowego montażu,
• wymagany przyrząd do wyjmowania,
• sposób przygotowania gniazda przed ponownym montażem.

Nieprawidłowe narzędzia, nagłe uderzenia lub podważanie mogą uszkodzić wtryskiwacz, przewody wysokociśnieniowe albo głowicę. Producent może wymagać zastosowania określonego przyrządu i momentu dokręcania.

Co trzeba sprawdzić przed demontażem?

Przed rozpoczęciem pracy należy ustalić:

• czy układ jest pośredni, czy bezpośredni,
• jak obniżyć ciśnienie paliwa w danym samochodzie,
• które elementy trzeba zdemontować, aby uzyskać dostęp,
• czy listwę wyjmuje się razem z wtryskiwaczami,
• jaki rodzaj mocowania zastosowano,
• czy potrzebny jest specjalny ściągacz,
• jakie elementy montażowe należy przygotować,
• jakie są właściwe momenty dokręcania,
• czy po montażu przewidziano dodatkową procedurę kontrolną.

Obszar wokół listwy i wtryskiwaczy powinien zostać oczyszczony przed otwarciem układu. Pozwala to ograniczyć ryzyko przedostania się zabrudzeń do przewodów, listwy, gniazd albo silnika.

Wtrysk pośredni a bezpośredni – różnice podczas demontażu

Największa różnica dotyczy miejsca montażu oraz warunków pracy. Wtryskiwacz pośredni jest zazwyczaj łatwiej dostępny i wyjmowany razem z listwą. Część bezpośrednia jest osadzona w głowicy i może wymagać narzędzia dopasowanego do konkretnej konstrukcji.

Jak wyjąć wtryskiwacz benzynowy z silnika?

Poniższa kolejność ma charakter ogólny. Szczegóły zawsze należy porównać z dokumentacją dotyczącą konkretnego silnika.

1. Schłodź silnik
Praca przy gorącej jednostce zwiększa ryzyko kontaktu paliwa z rozgrzanymi powierzchniami. Silnik i jego otoczenie powinny ostygnąć przed otwarciem układu.
2. Obniż ciśnienie paliwa
Zastosuj procedurę przewidzianą przez producenta samochodu. Samo wyłączenie silnika nie zawsze oznacza natychmiastowy brak ciśnienia w przewodach i listwie.
3. Zabezpiecz instalację
Odłączenie zasilania należy wykonać w sposób odpowiedni dla danego samochodu. W pobliżu nie powinny znajdować się źródła ognia, iskier ani urządzenia mogące spowodować zapłon oparów.
4. Oczyść miejsce pracy
Usuń kurz i zabrudzenia znajdujące się wokół listwy, złączy oraz gniazd. Nie należy otwierać układu, gdy luźne zanieczyszczenia mogą dostać się do jego wnętrza.
5. Zdemontuj elementy ograniczające dostęp
Zależnie od konstrukcji mogą to być osłony, elementy dolotu, wiązki lub inne części znajdujące się nad listwą.
6. Odłącz złącza elektryczne
Zwolnij zabezpieczenia wtyczek. Nie ciągnij za przewody i nie podważaj plastikowych złączy przypadkowym narzędziem.
7. Rozłącz układ paliwowy
Przygotuj materiał do zebrania niewielkiej ilości paliwa, która może pozostać w połączeniach. Końcówki rozłączonych przewodów należy zabezpieczyć przed zabrudzeniem.
8. Usuń mocowania
Odkręć listwę albo indywidualne mocowanie części zgodnie z procedurą. Śruby należy luzować równomiernie, bez naprężania listwy.
9. Wyjmij wtryskiwacz
Część należy wyciągać w osi jej osadzenia. Nie chwytaj za złącze, nie podważaj końcówki rozpylającej i nie stosuj gwałtownych uderzeń.
10. Zabezpiecz gniazdo
Po wyjęciu wtryskiwacza otwór powinien zostać zabezpieczony przed pyłem, opiłkami i przypadkowymi elementami.
11. Sprawdź miejsce osadzenia
Ustal, czy w gnieździe lub listwie nie pozostał pierścień, podkładka albo inny element uszczelniający.

Nie należy kontynuować demontażu, gdy część stawia duży opór, korpus zaczyna się odkształcać albo nie ma możliwości zastosowania właściwego narzędzia.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

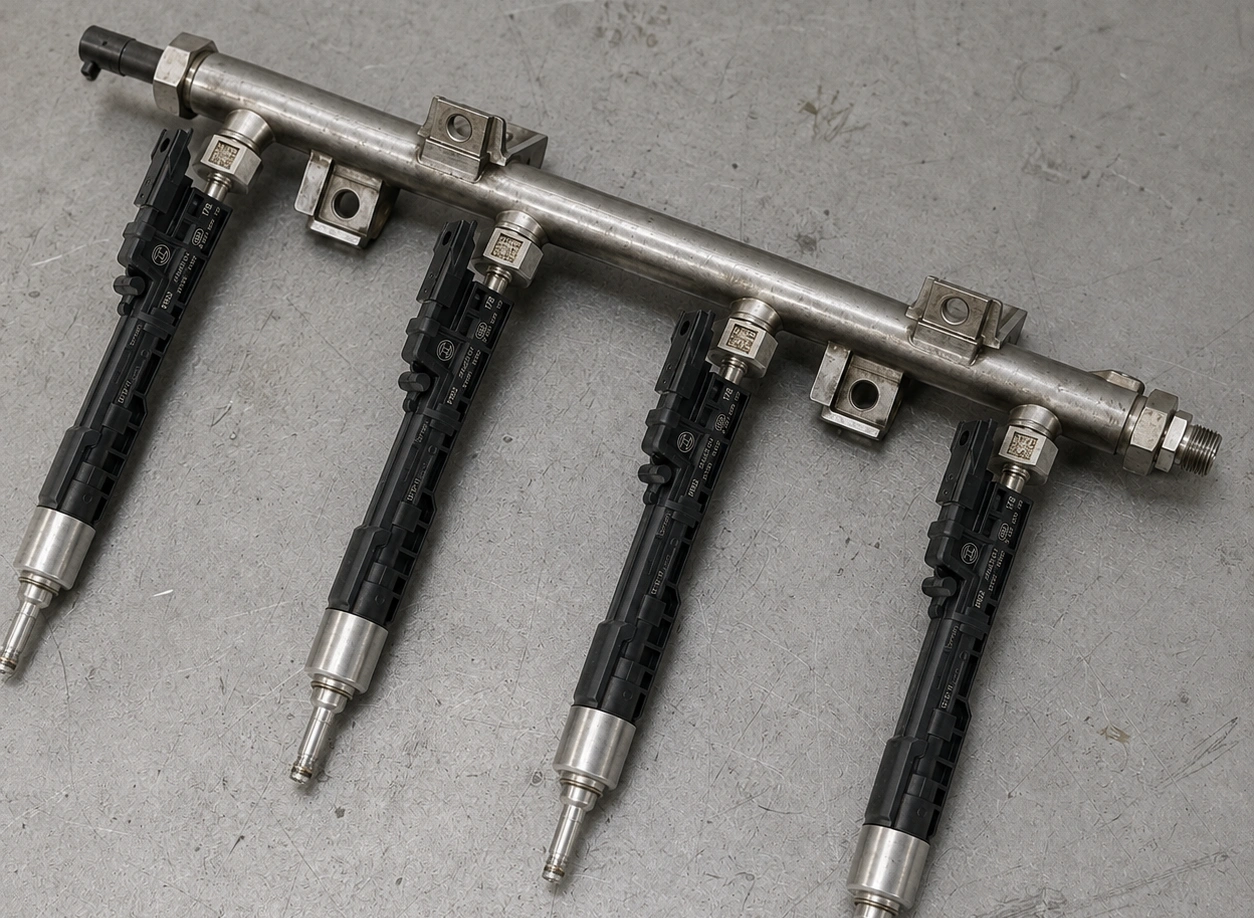

Jak wyjąć wtryskiwacze pośrednie?

Wtryskiwacze pośrednie są najczęściej umieszczone pomiędzy listwą paliwową a kanałami dolotowymi. W wielu konstrukcjach najpierw wyjmuje się całą listwę, a dopiero później odłącza od niej poszczególne części.

Podczas unoszenia listwy należy kontrolować, czy wszystkie wtryskiwacze wysuwają się równomiernie. Przechylenie jednego końca może naprężyć korpusy, mocowania lub złącza.

Szczególnej uwagi wymagają:

• plastikowe klipsy,
• wtyczki elektryczne,
• mocowania do listwy,
• pierścienie uszczelniające,
• króćce listwy,
• zabrudzenia wokół gniazd.

Po wyjęciu należy sprawdzić, czy każdy element uszczelniający został usunięty razem z częścią. Pozostawiony fragment może utrudnić montaż albo spowodować nieprawidłowe osadzenie.

Jak wyjąć wtryskiwacz bezpośredni?

Wtryskiwacz bezpośredni jest osadzony w głowicy i podaje paliwo do komory spalania. Przed jego demontażem konieczne jest bezpieczne rozłączenie obwodu wysokiego ciśnienia zgodnie z dokumentacją naprawczą.

W zależności od konstrukcji trzeba zdemontować:

• przewód wysokiego ciśnienia,
• listwę paliwową,
• indywidualne mocowanie,
• klipsy utrzymujące część,
• elementy dolotu ograniczające dostęp.

Do wyjęcia mocno osadzonego elementu może być potrzebny dedykowany przyrząd. Nie należy stosować przypadkowych młotków bezwładnościowych, łomów ani narzędzi pneumatycznych. Nagłe obciążenie korpusu może uszkodzić część albo głowicę.

Po wyjęciu trzeba sprawdzić stan gniazda i ustalić, które elementy należy zastosować podczas montażu. Oficjalne procedury GDI mogą przewidywać oddzielne uszczelnienie komory spalania, pierścień, podkładkę, klips i element podpierający, a także wymianę przewodu wysokociśnieniowego. Zakres zależy od konkretnego układu.

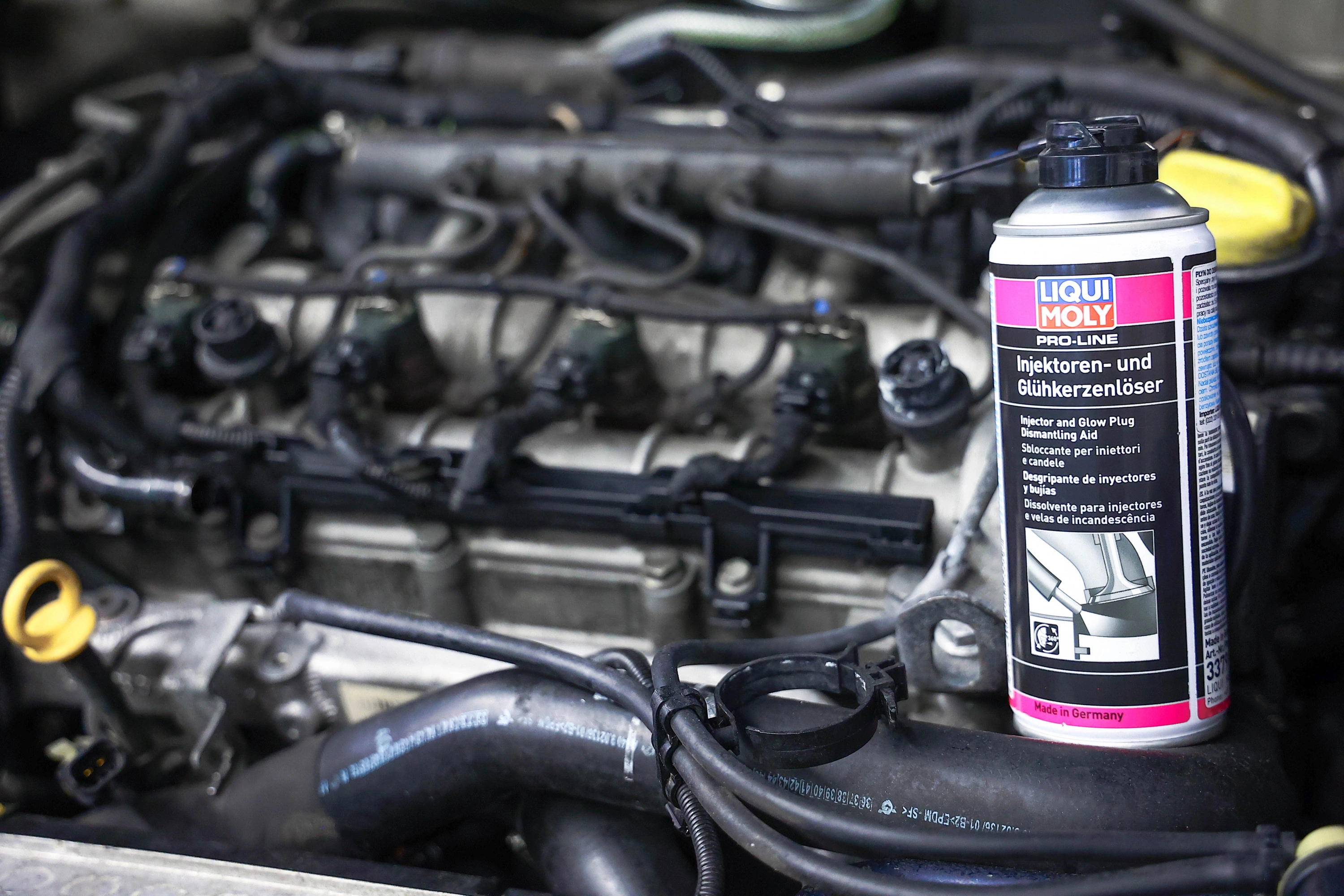

Jak wyjąć zapieczony wtryskiwacz benzynowy?

Mocno osadzonego wtryskiwacza nie należy obracać za złącze, podważać przy końcówce ani wybijać przypadkowymi narzędziami. Nadmierna siła może doprowadzić do:

• pęknięcia korpusu,
• urwania złącza,
• deformacji listwy,
• uszkodzenia powierzchni gniazda,
• pozostawienia fragmentu części w głowicy,
• konieczności wykonania dodatkowej naprawy.

Narzędzie powinno działać w osi wtryskiwacza i opierać się w miejscu przewidzianym przez jego konstrukcję. Przy braku pewności co do punktu mocowania dalsze próby należy przerwać.

Nie należy stosować:

• otwartego ognia,
• intensywnego podgrzewania,
• uderzeń młotkiem w korpus,
• chwytania szczypcami za złącze,
• podważania końcówki rozpylającej,
• przypadkowych rozpuszczalników,
• narzędzi pneumatycznych nieprzewidzianych w procedurze.

Najczęstsze błędy podczas demontażu

Po zakończeniu pracy trzeba skontrolować szczelność układu. Właściwy moment dokręcania połączeń i mocowań jest istotny dla ograniczenia ryzyka późniejszych problemów.

Jak wyjąć podkładkę lub uszczelnienie spod wtryskiwacza?

Nie każdy wtryskiwacz benzynowy ma pod sobą metalową podkładkę. Rodzaj uszczelnienia zależy od konstrukcji układu. Mogą występować między innymi pierścienie, specjalne uszczelnienia komory spalania lub kilka elementów tworzących komplet montażowy.

Po wyjęciu części należy porównać jej wyposażenie z dokumentacją albo przygotowanym zestawem montażowym. Pozostałość w gnieździe usuwa się narzędziem, które nie rysuje powierzchni uszczelniającej.

Nie należy głęboko wbijać:

• śrubokręta,
• wkrętu,
• ostrego haka,
• przecinaka,
• narzędzia mogącego uszkodzić gniazdo.

Po usunięciu elementu trzeba sprawdzić, czy powierzchnia nie została zarysowana i czy do wnętrza nie dostały się zanieczyszczenia.

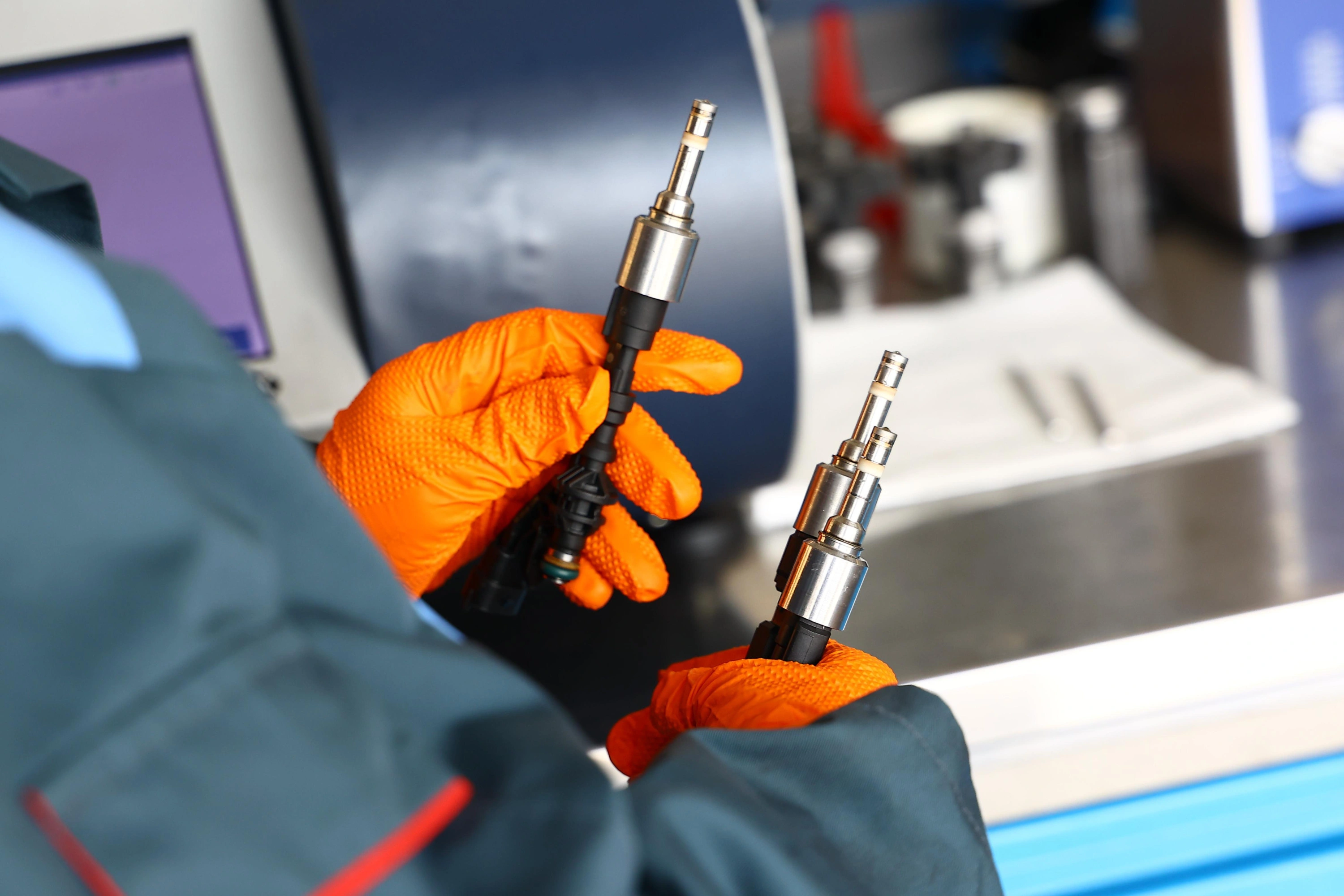

Co zrobić z wtryskiwaczem po demontażu?

Wymontowane części warto oznaczyć według cylindrów. Dzięki temu po testowaniu można porównać wynik konkretnego elementu z wcześniejszymi objawami albo błędami zapisanymi dla danego cylindra.

Po demontażu wtryskiwacz należy:

• zabezpieczyć przed uderzeniem,
• osłonić końcówki i otwory,
• przechowywać w czystym opakowaniu,
• nie zanurzać w przypadkowym środku,
• nie czyścić mechanicznie końcówki,
• przekazać do testowania.

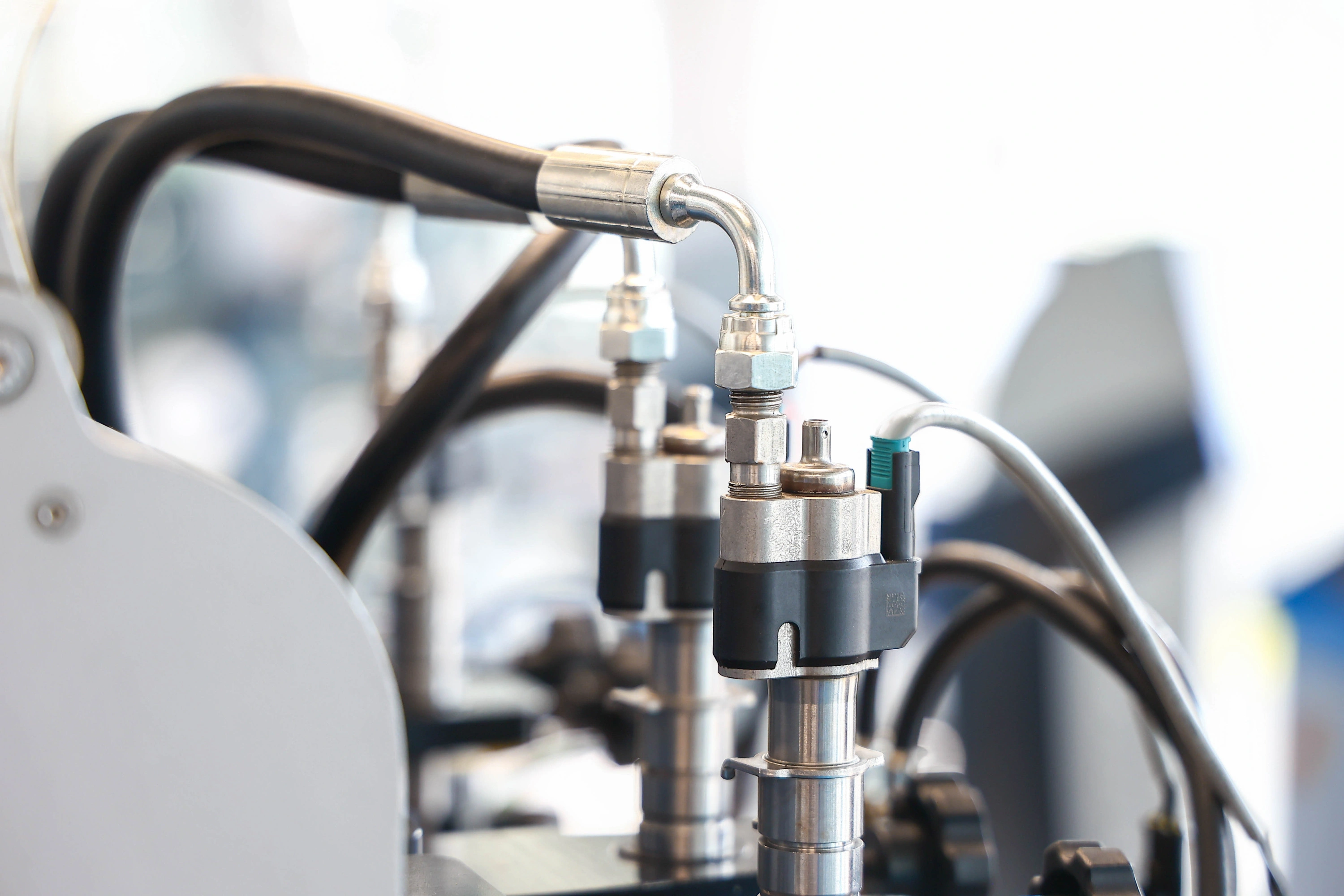

Sprawdzenie na stanowisku pozwala ocenić szczelność, dawkowanie oraz sposób rozpylania. Po wykonaniu mycia i czyszczenia część może zostać ponownie przetestowana, aby porównać parametry.

Sam demontaż nie potwierdza, że wtryskiwacz jest niesprawny. O jego stanie decyduje wynik sprawdzenia.

Wymiana wtryskiwaczy benzynowych

Przed wymianą trzeba potwierdzić, że problem rzeczywiście dotyczy konkretnej części. Błąd cylindra, nierówna praca albo niewłaściwy skład mieszanki może mieć również inną przyczynę.

Nowy lub sprawny wtryskiwacz musi być dobrany na podstawie:

• numeru części,
• konstrukcji układu,
• oznaczenia silnika,
• parametrów technicznych,
• sposobu sterowania,
• wymagań montażowych.

Podczas montażu należy:

1. przygotować i oczyścić gniazdo,
2. zastosować elementy wymagane przez procedurę,
3. prawidłowo osadzić część,
4. zamontować listwę lub uchwyt bez naprężeń,
5. dokręcić połączenia właściwym momentem,
6. podłączyć instalację,
7. uruchomić układ zgodnie z procedurą,
8. sprawdzić szczelność.

W niektórych układach bezpośrednich określone uszczelnienie może wymagać specjalnego narzędzia do przygotowania i osadzenia. Nie należy zakładać, że wszystkie części montuje się w taki sam sposób.

Czy można wymienić tylko jeden wtryskiwacz?

Możliwość wymiany jednej sztuki zależy od wyniku diagnostyki i konstrukcji układu. Warto sprawdzić cały komplet, ponieważ pozwala to porównać:

• dawki,
• szczelność,
• sposób rozpylania,
• różnice pomiędzy częściami.

Jeżeli tylko jeden element ma trwałe uszkodzenie, jego pojedyncza wymiana może być uzasadniona. Nowa część musi jednak odpowiadać wymaganiom konkretnego silnika.

Czy można wyczyścić wtryski bez demontażu?

Preparat dodawany do paliwa przepływa przez układ podczas pracy silnika, ale nie pozwala oddzielnie ocenić każdego wtryskiwacza. Nie można w ten sposób bezpośrednio porównać szczelności, dawek i rozpylania przed procesem oraz po jego zakończeniu.

Dokładniejsze sprawdzenie wymaga wymontowania części i testowania na stanowisku. Pozwala to ustalić, czy nieprawidłowość wynika z osadów, czy z problemu, którego czyszczenie nie usunie.

Kiedy lepiej przerwać demontaż?

Prace należy przerwać, gdy:

• nie można bezpiecznie obniżyć ciśnienia,
• brakuje dokumentacji właściwej dla silnika,
• nie ma odpowiedniego narzędzia,
• część jest mocno osadzona,
• mocowanie zaczyna się odkształcać,
• uszkodzone jest złącze lub przewód,
• nie można ustalić rodzaju uszczelnienia,
• pojawia się wyciek paliwa,
• gniazdo może zostać uszkodzone.

Dalsze używanie siły może zwiększyć zakres naprawy. Dotyczy to szczególnie wtryskiwaczy bezpośrednich osadzonych w głowicy.

Najczęstsze pytania

Czy przed demontażem trzeba obniżyć ciśnienie paliwa?

Tak. Sposób wykonania tej czynności zależy od konstrukcji samochodu i powinien być zgodny z jego dokumentacją serwisową.

Czy wtryskiwacze benzynowe wyjmuje się razem z listwą?

W wielu układach pośrednich najpierw wyjmuje się listwę z kompletem części. W rozwiązaniach bezpośrednich przebieg demontażu może być inny.

Jak wyjąć mocno osadzony wtryskiwacz?

Należy zastosować przyrząd dopasowany do konstrukcji części. Nie powinno się używać gwałtownych uderzeń, łomu ani przypadkowego młotka bezwładnościowego.

Czy każdy wtryskiwacz benzynowy ma podkładkę?

Nie. Rodzaj uszczelnienia zależy od konstrukcji. Część może mieć pierścień, specjalne uszczelnienie albo zestaw kilku elementów.

Czy można ponownie wykorzystać stare uszczelnienie?

Należy postępować zgodnie z procedurą konkretnego układu. Elementów określonych jako jednorazowe nie powinno się montować ponownie.

Czy można wyciągnąć wtryski domowym sposobem?

Prosty układ pośredni może nie wymagać rozbudowanych przyrządów, ale nadal potrzebna jest właściwa procedura obniżenia ciśnienia i demontażu. Przy wtrysku bezpośrednim brak odpowiedniego narzędzia zwiększa ryzyko uszkodzenia.

Czy trzeba sprawdzić cały komplet?

Sprawdzenie kompletu pozwala porównać wszystkie części w tych samych warunkach i zauważyć różnice pomiędzy nimi.

Czy po wymianie trzeba skontrolować szczelność?

Tak. Po złożeniu układu należy sprawdzić wszystkie rozłączane połączenia i upewnić się, że nie pojawia się wyciek ani zapach benzyny.

Czy wtryskiwacz benzynowy wymaga kodowania?

Zależy to od konstrukcji układu i procedury przewidzianej dla samochodu. Nie należy przyjmować jednej zasady dla wszystkich silników.

Czy wymontowane części można przesłać do sprawdzenia?

Tak. Wtryskiwacze należy zabezpieczyć przed uderzeniem i zabrudzeniem. Po przyjęciu mogą zostać przetestowane, umyte, wyczyszczone i ponownie sprawdzone.

Podsumowanie

Demontaż wtryskiwacza benzynowego wymaga obniżenia ciśnienia paliwa, oczyszczenia miejsca pracy oraz zastosowania procedury odpowiedniej dla konkretnego układu.

Wtryskiwacze pośrednie są często wyjmowane razem z listwą. Części bezpośrednie znajdują się w głowicy, pracują w obwodzie wysokiego ciśnienia i mogą wymagać specjalnych narzędzi.

Nie należy podważać końcówki, uderzać w korpus ani stosować intensywnego podgrzewania. Po wyjęciu trzeba zabezpieczyć gniazda, sprawdzić pozostałe elementy uszczelniające i odpowiednio oznaczyć części.

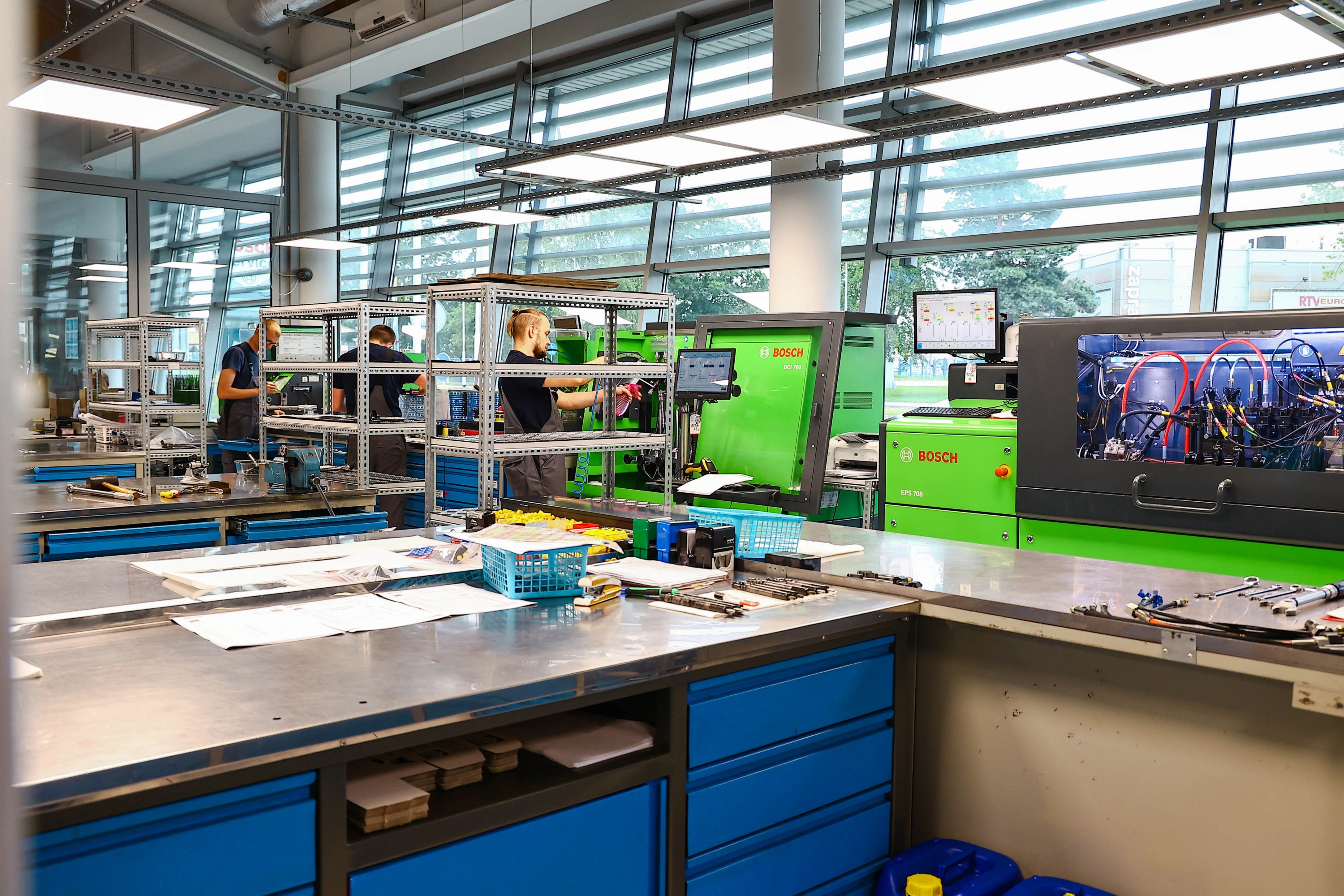

Wymontowane wtryskiwacze można przesłać do naszej pracowni. Test przed czyszczeniem i kontrola końcowa pozwalają ocenić szczelność, dawkowanie oraz sposób rozpylania.
