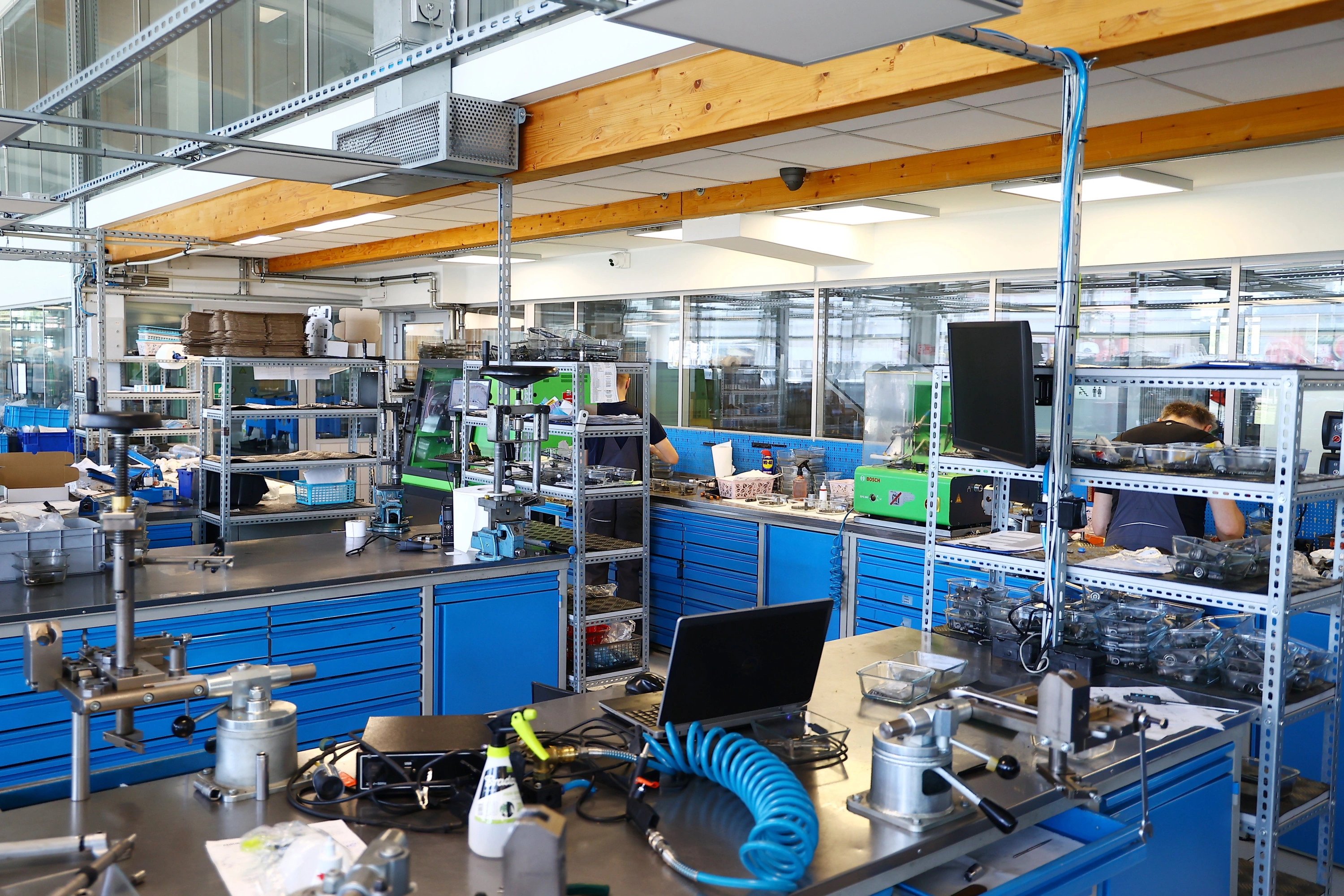

W naszej pracowni diagnozujemy, czyścimy i testujemy benzynowe wtryskiwacze MPI/PFI oraz układów bezpośrednich GDI, FSI, TSI, TFSI i innych konstrukcji. Korzystamy ze specjalistycznych stanowisk probierczych, kontrolowanych warunków pomiarowych i procedur dobranych do budowy badanego elementu.

Citroën C4 Cactus z silnikiem 1.2 jest dobrym przykładem samochodu, w którym jednakowa pojemność nie oznacza jednakowego sposobu zasilania paliwem. Wolnossące wersje PureTech 75 i 82 wykorzystują wtrysk pośredni, natomiast turbodoładowane PureTech 110 i 130 pracują z bezpośrednim wtryskiem benzyny. Oznacza to odmienne konstrukcje wtryskiwaczy, inne warunki ich pracy i różne wymagania dotyczące diagnostyki.

Wykonujemy badania poszczególnych wtryskiwaczy oraz porównania kompletów stosowanych w trzycylindrowych jednostkach C4 Cactus. Kontrolujemy parametry przed czyszczeniem i po jego zakończeniu, aby określić rzeczywisty stan elementów oraz udokumentować efekt przeprowadzonych czynności.

INFORMACJE DLA KLIENTA

Diagnostyka wtryskiwaczy Citroën C4 Cactus

1.2 PureTech

Technologie: wtryskiwacze MPI i GDI

Badania: test przed i po czyszczeniu

Dokumentacja: protokół z wynikami

Realizacja: planowana na 1 dzień roboczy

Transport: odbiór i wysyłka z całej Polski

Przed kontaktem: przygotuj numer wtryskiwacza lub VIN

Kontakt i wycena diagnostyki 601 856 277

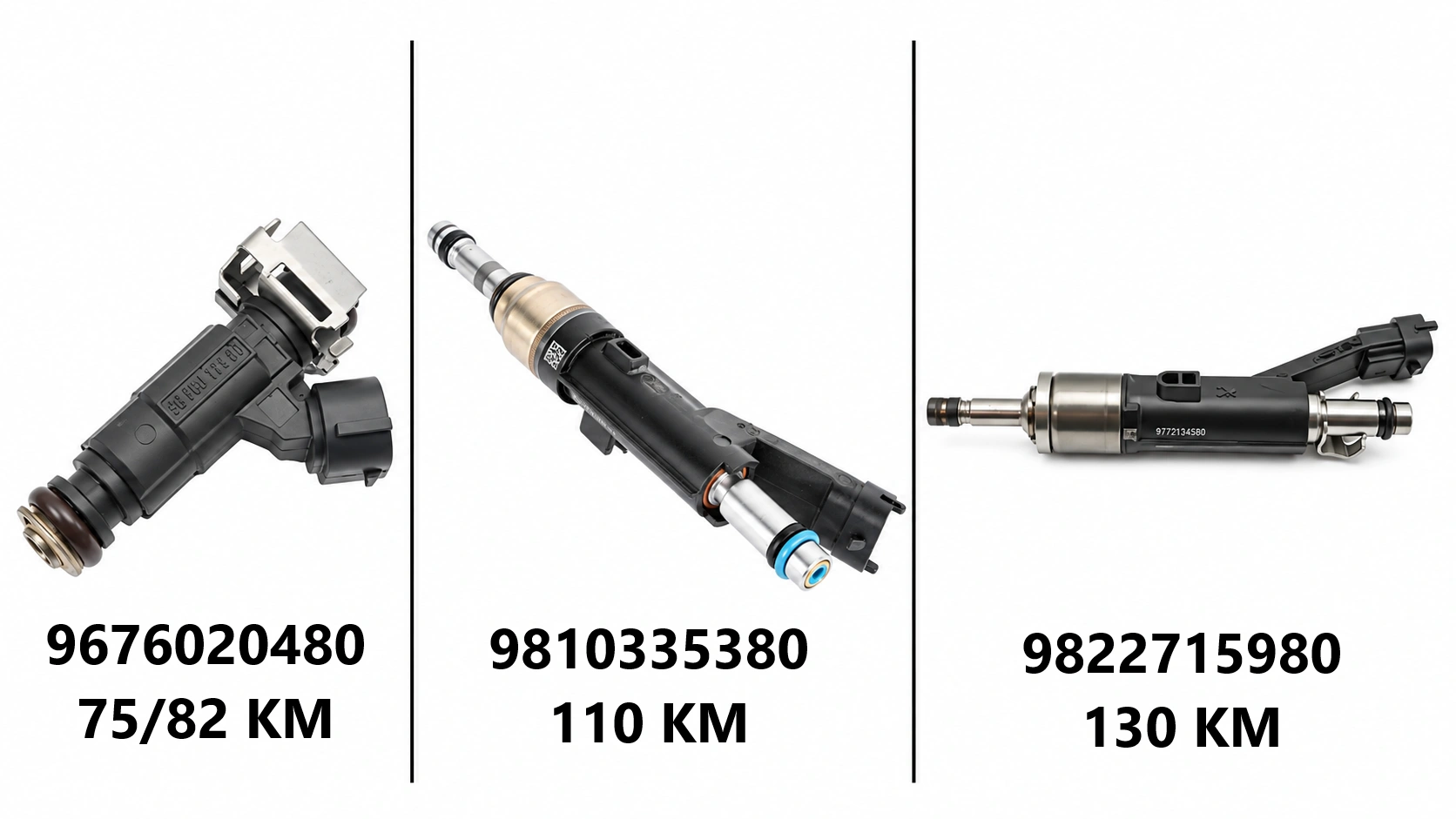

Cztery wersje 1.2 PureTech w C4 Cactus – dwa odmienne sposoby podawania paliwa

Citroën C4 Cactus był produkowany w Europie od 2014 roku, a w 2018 roku przeszedł modernizację. W obrębie rodziny benzynowych silników 1.2 występowały odmiany wolnossące oraz turbodoładowane, różniące się również sposobem przygotowywania mieszanki.

IDENTYFIKACJA / SILNIKI BENZYNOWE

Cztery wersje 1.2 PureTech

MPI / GDI

WERSJA SILNIKOWA	KOD SILNIKA	MOC	UKŁAD WTRYSKU
011.2 VTi / PureTech 75	HMU (EB2D, EB2FD)	75 KM / 55 kW	MPI/PFI Pośredni
021.2 VTi / PureTech 82	HMZ (EB2F)	82 KM / 60 kW	MPI/PFI Pośredni
031.2 PureTech / THP 110	HNZ (EB2DT), HNV (EB2DTM), HNP (EB2ADT)	110 KM / 81 kW	GDI Bezpośredni
041.2 PureTech 130	HNY (EB2DTS), HNS (EB2ADTS)	130 KM / 96 kW	GDI Bezpośredni

i Dokładną odmianę wtryskiwacza identyfikujemy według numeru części, kodu silnika i VIN. Sama pojemność 1.2 nie wystarcza.

Odmiany 75 i 82 KM występowały przede wszystkim w początkowym okresie produkcji modelu, natomiast wersja 110 KM była oferowana również po modernizacji. Mocniejszy wariant 130 KM pojawił się w ofercie C4 Cactus w okresie wprowadzania odświeżonego modelu, od przełomu 2017 i 2018 roku.

Zakres dostępności poszczególnych kodów zależał od rynku, rocznika i zmian konstrukcyjnych. W przypadku konkretnego egzemplarza nie opieramy identyfikacji wyłącznie na danych dotyczących mocy.

Dlaczego numer silnika i numer wtryskiwacza są tak ważne?

W obrębie tej samej rodziny PureTech mogą występować zmiany osprzętu, układu sterowania oraz numeracji części. Dlatego przyjmując zlecenie, sprawdzamy trzy rodzaje danych:

• Kod silnika – określa odmianę konstrukcyjną jednostki i pomaga dobrać właściwe warunki badania.
• Numer wymontowanego wtryskiwacza – identyfikuje konkretny element, jego producenta i możliwe wersje wykonania.
• Numer VIN – pozwala powiązać dane samochodu z fabryczną konfiguracją i właściwym katalogiem części.

Przykładowo, w katalogach części dla wybranych wersji 75 i 82 KM występuje wtryskiwacz Bosch 0 280 157 127, odpowiadający numerowi PSA 9676017480. Wśród elementów stosowanych w turbodoładowanych konstrukcjach 1.2 PureTech spotykamy natomiast wtryskiwacze Delphi, w tym numer producenta 28579609, przyporządkowany do numeru OE 9810335380 dla określonych odmian Euro 6.1.

Wtryskiwacz umieszczony w kolektorze czy w komorze spalania? - różnica zmienia cały test

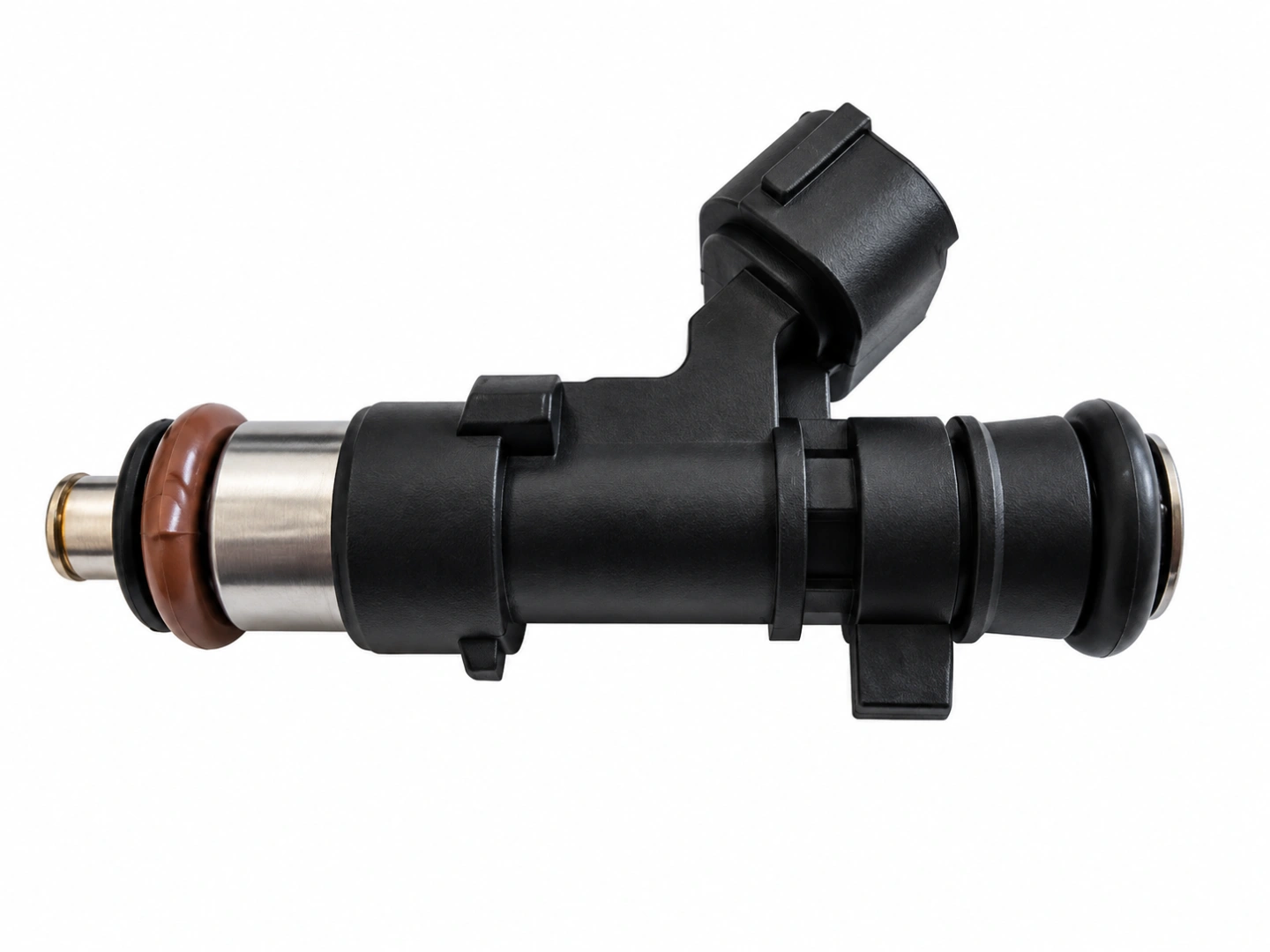

W C4 Cactus 1.2 PureTech 82 paliwo trafia do kanału dolotowego przed zaworem ssącym. W wersjach 110 i 130 KM jest podawane bezpośrednio do komory spalania, w warunkach znacznie wyższego ciśnienia.

Ta różnica ma bezpośredni wpływ na sposób sprawdzania elementów po demontażu.

PORÓWNANIE / TECHNOLOGIA WTRYSKU

MPI i GDI – inne warunki badania

1.2 PureTech

PARAMETR	MPI/PFI – PURETECH 75 I 82	GDI – PURETECH 110 I 130
01Umiejscowienie	Kanał dolotowy	Komora spalania
02Podawanie paliwa	Przed zaworem ssącym	Bezpośrednio do cylindra
03Ciśnienie	Układ niskociśnieniowy, zwykle kilka barów	Układ wysokociśnieniowy z pompą mechaniczną
04Warunki termiczne	Poza bezpośrednim oddziaływaniem spalania	Końcówka narażona na wysoką temperaturę i osady
05Najważniejsze pomiary	Przepływ, szczelność, reakcja elektryczna, rozpylanie	Dawkowanie wielopunktowe, szczelność, czas reakcji, geometria strugi
06Typowe nieprawidłowości	Ograniczony przepływ, nierówne rozpylanie, problemy z cewką	Nagar, nieszczelność, zakłócenia krótkich dawek, zmiana strugi

i Wtryskiwacze MPI i GDI sprawdzamy według odmiennych testplanów i parametrów ciśnieniowych. Wymagania zależą od numeru części.

Wtrysk bezpośredni wymaga odpowiedniego zakresu ciśnienia, sterowania elektrycznego i procedury pomiarowej przewidzianej dla konkretnego numeru części. Sam pomiar przepływu wykonany przy niskim ciśnieniu nie odzwierciedla wszystkich warunków pracy elementu wysokociśnieniowego.

Od numeru na korpusie do pierwszego pomiaru – jak przyjmujemy wtryskiwacze C4 Cactus?

Każdy dostarczony element przechodzi identyfikację oraz kontrolę wstępną. Nie rozpoczynamy czyszczenia bez wcześniejszego określenia konstrukcji i sprawdzenia stanu części.

• Przyjęcie i identyfikacja - odczytujemy oznaczenia katalogowe, ustalamy producenta oraz przyporządkowujemy wtryskiwacz do technologii MPI/PFI albo GDI. Porównujemy otrzymane informacje z danymi samochodu i właściwą dokumentacją.
• Oględziny mechaniczne - kontrolujemy korpus, końcówkę rozpylacza, złącza, powierzchnie uszczelniające i ślady wcześniejszego demontażu. Sprawdzamy, czy element nie ma deformacji, pęknięć, uszkodzeń mechanicznych lub innych nieprawidłowości wpływających na możliwość bezpiecznego badania.
• Wstępna kontrola elektryczna - wykonujemy pomiary właściwe dla typu zastosowanego elementu wykonawczego. Oceniamy stan obwodów i sprawdzamy, czy nie występują nieprawidłowości wykluczające dalszą procedurę.
• Kwalifikacja do stanowiska - dobieramy adaptery, wyposażenie pomiarowe i program na podstawie oznaczenia wtryskiwacza. Elementy GDI kierujemy do procedury przewidzianej dla wtrysku bezpośredniego, natomiast wtryskiwacze MPI sprawdzamy przy odpowiednich parametrach niskociśnieniowych.
• Oznaczenie kompletu - trzy wtryskiwacze pochodzące z jednego silnika pozostają przypisane do konkretnego zlecenia. Zachowujemy identyfikację poszczególnych sztuk podczas badania, czyszczenia i kontroli końcowej, aby wyniki można było porównać bez pomylenia elementów.

Carbon Zapp GTBR-X – szczegółowa analiza wtryskiwaczy GDI z PureTech 110 i 130

W diagnostyce wysokociśnieniowych wtryskiwaczy benzynowych wykonujemy na Carbon Zapp GTBR-X serię badań obejmujących zachowanie elektryczne, szczelność, ilość podawanego medium, reakcję na sterowanie oraz jakość rozpylania.

To specjalistyczne stanowisko czterokanałowe, wykorzystywane przede wszystkim przy konstrukcjach GDI. W naszej pracowni stosujemy je przy odpowiednio obsługiwanych wtryskiwaczach producentów Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli.

Stanowisko ma cztery niezależne kanały pomiarowe i cztery przepływomierze. Jednocześnie badamy maksymalnie cztery wtryskiwacze, zachowując osobny pomiar dla każdej sztuki. W przypadku trzycylindrowego C4 Cactus kontrolujemy odpowiednio trzy elementy należące do jednego kompletu. Pozwala nam to ocenić, czy jeden z nich zachowuje się inaczej od pozostałych przy tych samych parametrach testu.

Kontrola elektryczna – prawidłowy przepływ nie wyklucza usterki sterowania

Zanim przystąpimy do pomiaru dawkowania, sprawdzamy zachowanie elektryczne wtryskiwacza. Jest to szczególnie istotne w konstrukcjach wysokociśnieniowych, w których szybkość i powtarzalność uruchamiania elementu wykonawczego wpływają na sposób podawania paliwa. W zależności od konstrukcji na GTBR-X wykonujemy:

• pomiar rezystancji obwodu,
• kontrolę indukcyjności,
• pomiar pojemności elementów, jeżeli występują w danej konstrukcji,
• sprawdzenie zwarcia do masy,
• ocenę zgodności parametrów elektrycznych z wymaganiami konkretnego typu.

Wyniki odnosimy do specyfikacji badanego wtryskiwacza. Nieprawidłowość elektryczna może ujawniać się dopiero w określonych warunkach sterowania, dlatego nawet gdy dawka uzyskana podczas pojedynczego otwarcia mieści się w wymaganym zakresie, nadal analizujemy pozostałe wyniki.

Kontrola wycieków zewnętrznych i połączeń

Oddzielnym badaniem obejmujemy szczelność zewnętrzną. Sprawdzamy korpus, połączenia konstrukcyjne i miejsca, przez które medium testowe mogłoby wydostawać się poza przewidziany tor przepływu. Obserwujemy zachowanie elementu podczas próby wykonywanej przy odpowiednich parametrach.

Wyciek zewnętrzny oznacza problem innego rodzaju niż nieprawidłowe domykanie rozpylacza. W pierwszym przypadku medium wydostaje się poza obudowę lub połączenia, natomiast w drugim przepływa przez końcówkę wtryskiwacza, mimo że element powinien pozostawać zamknięty.

Szczelność rozpylacza po zakończeniu impulsu

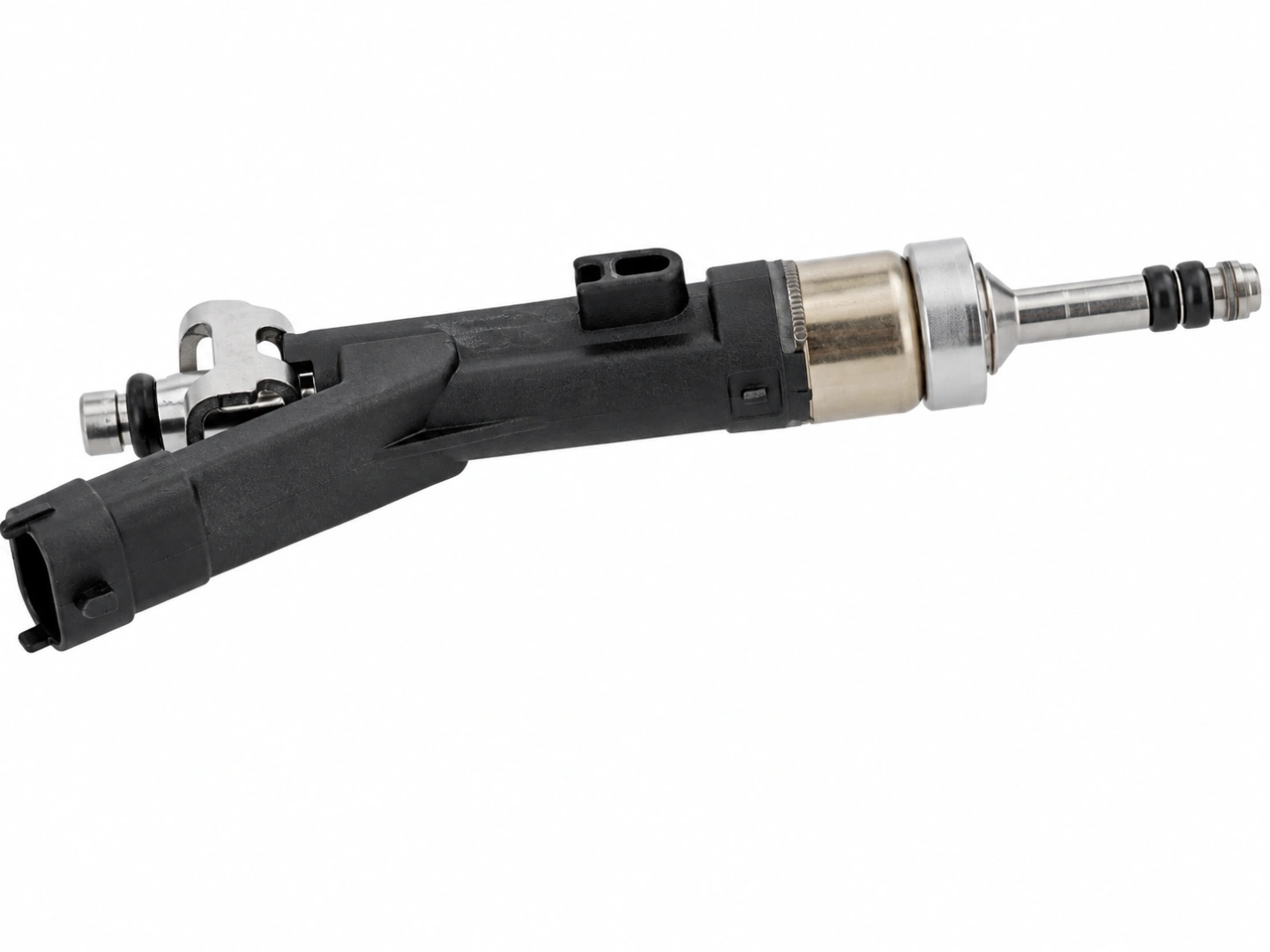

Wtryskiwacz z PureTech 110 lub 130 musi nie tylko prawidłowo podawać paliwo podczas sterowania, ale także skutecznie odcinać jego przepływ po zamknięciu. Podczas badania kontrolujemy:

• pojawianie się pojedynczych kropli,
• sączenie medium przez rozpylacz,
• utrzymujący się niekontrolowany przepływ,
• zachowanie końcówki po zakończeniu impulsu.

Nieszczelność może prowadzić do niepożądanego dopływu paliwa i zakłócenia składu mieszanki. Poprawny wynik dawki przy otwartym wtryskiwaczu nie oznacza automatycznie, że jego rozpylacz pozostaje szczelny po zamknięciu. Są to dwa niezależne kryteria oceny.

Kilka punktów pracy zamiast jednego pomiaru objętości

Na GTBR-X wykonujemy badania według programu przypisanego do konkretnego numeru wtryskiwacza. W zależności od jego konstrukcji analizujemy dawkowanie przy różnych czasach sterowania, poziomach ciśnienia i sekwencjach pracy. Program diagnostyczny może uwzględniać punkty odpowiadające:

• pełnemu obciążeniu silnika,
• dawkom związanym z warunkami emisyjnymi,
• pracy na biegu jałowym,
• bardzo krótkim dawkom pilotażowym,
• dodatkowym dotryskom.

Są to rodzaje prób dostępne w zakresie specjalistycznej diagnostyki. W przypadku C4 Cactus 1.2 PureTech najważniejsze jest sprawdzenie zachowania przy parametrach odpowiednich dla zastosowanego wtryskiwacza.

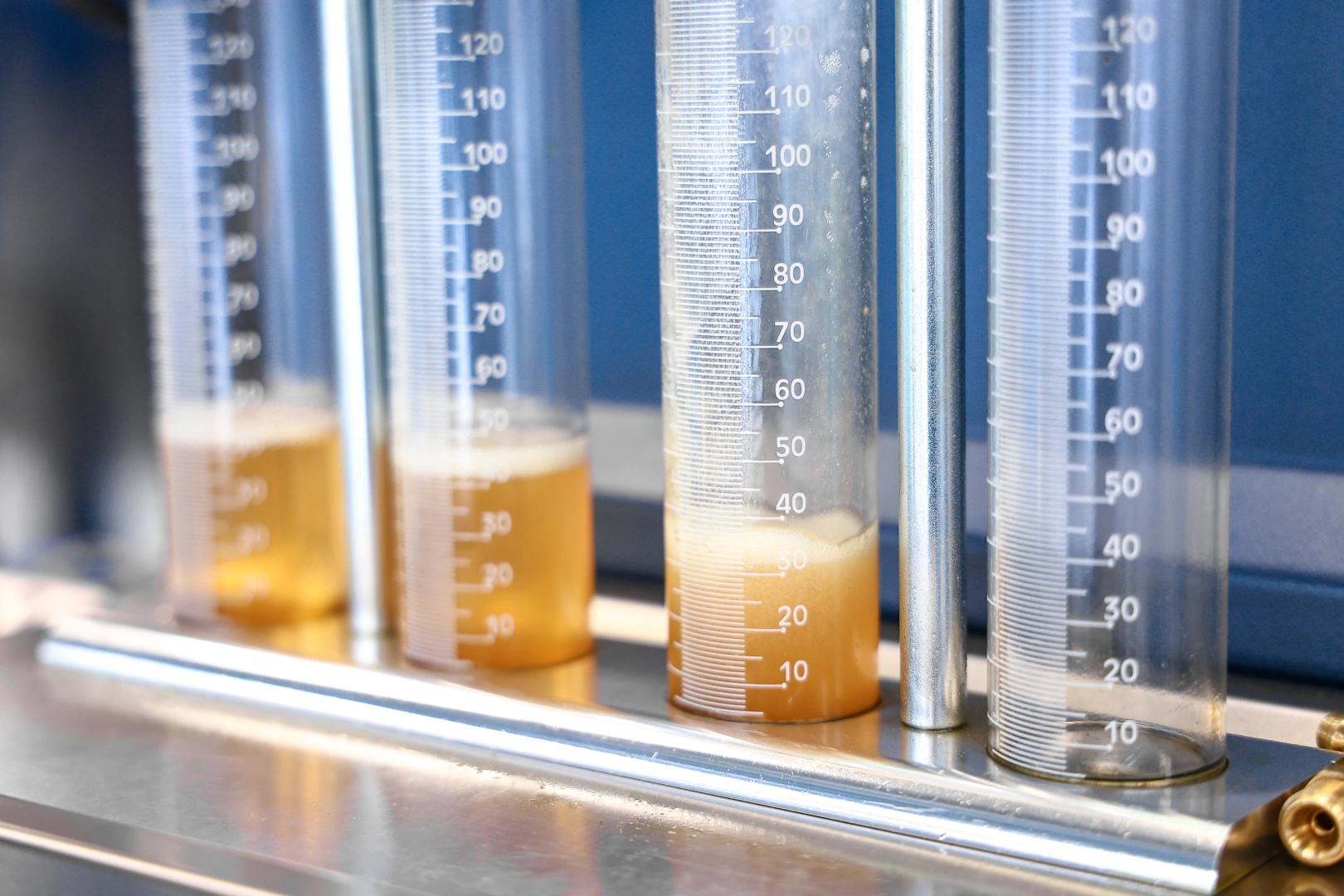

Podczas analizy każdego punktu zapisujemy wielkość dawki i sprawdzamy jej zgodność z zakresem odniesienia. Następnie porównujemy wyniki uzyskane przy zmianie warunków. Przykładowo wtryskiwacz może osiągać właściwy przepływ przy dłuższym impulsie, ale wykazywać niestabilność podczas krótkiego sterowania. Taka różnica ma znaczenie, ponieważ sterownik silnika nie wykorzystuje jednego, niezmiennego czasu otwarcia.

Analizujemy również proporcje pomiędzy dawkami. Jeśli element zachowuje się prawidłowo przy jednym obciążeniu, lecz wyraźnie odbiega od pozostałych wtryskiwaczy przy innym, nie traktujemy pojedynczego poprawnego wyniku jako potwierdzenia pełnej sprawności.

W wybranych konstrukcjach wykorzystujemy także testy wielodawkowe, obejmujące odpowiednio zaprogramowane sekwencje impulsów. Pozwalają one sprawdzić reakcję na bardziej złożony sposób sterowania, jeżeli taki zakres przewiduje właściwy program.

Czy w kolejnych cyklach wtryskiwacz zachowuje się tak samo?

W ramach diagnostyki powtarzamy odpowiednie pomiary. Nie ograniczamy się do jednego otwarcia i jednego odczytu przepływomierza. Sprawdzamy, czy kolejne cykle dają zbliżone wyniki, czy dawka pozostaje stabilna oraz czy nie występują przypadkowe odchylenia.

Jeżeli jeden z trzech wtryskiwaczy C4 Cactus wykazuje większe wahania niż pozostałe, analizujemy jego pracę indywidualnie. Różnica może wystąpić nawet wtedy, gdy średnia ilość podawanego medium wygląda prawidłowo. Powtarzalność jest szczególnie ważna w małych dawkach, w których niewielkie zmiany czasu otwarcia lub pracy mechanizmu mogą mieć zauważalny wpływ na ilość podawanego paliwa.

Ciśnienie podczas badania musi odpowiadać konstrukcji

Wtryskiwacze GDI kontrolujemy przy poziomach ciśnienia wynikających z przewidzianego programu. Jeżeli testplan obejmuje kilka punktów ciśnieniowych, sprawdzamy reakcję elementu w każdym z nich.

Dla stanowiska GTBR-X w specyfikacjach podawany jest maksymalny zakres pracy wysokociśnieniowej sięgający 1200 bar. Właściwe ciśnienie ustalamy zgodnie z konstrukcją, numerem części oraz programem pomiarowym.

Element może działać poprawnie przy jednym ciśnieniu, a wykazywać odchylenia przy innym. Dlatego nie zastępujemy pełnej procedury pojedynczą próbą wykonywaną w przypadkowo wybranych warunkach.

Czas reakcji – kiedy ilość paliwa jest prawidłowa, ale otwarcie następuje inaczej?

Sprawdzamy szybkość odpowiedzi elementu na sygnał sterujący oraz powtarzalność tej odpowiedzi w kolejnych cyklach. W praktyce dwa wtryskiwacze mogą podawać podobną ilość medium, lecz różnić się dynamiką otwierania albo zamykania. Wówczas wynik objętościowy nie pokazuje całego problemu.

Podczas porównania trzech elementów PureTech analizujemy, czy jeden nie reaguje wyraźnie inaczej od pozostałych. Uzyskane dane zestawiamy z pozostałymi parametrami, a nie interpretujemy w oderwaniu od dawkowania i szczelności.

Obserwacja strugi podczas pracy rozpylacza

Równolegle z pomiarem ilości medium kontrolujemy zachowanie strugi. Wtryskiwacz może podać właściwą objętość paliwa, ale rozprowadzić ją w sposób niezgodny z wymaganiami konstrukcyjnymi. Podczas badania obserwujemy formowanie strugi, jej kierunek, równomierność oraz widoczne zaburzenia rozpylania. Szczególną uwagę zwracamy na końcówkę wtryskiwacza, pojedyncze nieprawidłowe strużki i kapanie.

Nie oceniamy wszystkich konstrukcji według jednego wzorca wizualnego. Prawidłowa geometria zależy od projektu rozpylacza oraz sposobu tworzenia mieszanki w konkretnym silniku.

Trzy wtryskiwacze PureTech w jednym porównaniu

Czterokanałowy układ GTBR-X wykorzystujemy również do bezpośredniego porównywania elementów pochodzących z jednego samochodu. W silniku 1.2 PureTech badamy trzy wtryskiwacze w porównywalnych warunkach, zachowując niezależne pomiary przepływu. Porównanie obejmuje:

• różnice w wielkości podawanych dawek,
• stabilność wyników,
• zachowanie podczas testów szczelności,
• czas odpowiedzi na sterowanie,
• powtarzalność kolejnych cykli,
• ocenę rozpylania.

Jeżeli jeden element wyraźnie odstaje od pozostałych, uzyskujemy dodatkową informację diagnostyczną. Nie oznacza to jednak, że najbardziej zbliżone do siebie wtryskiwacze automatycznie są sprawne – każdy musi spełnić wymagania przewidziane dla własnej konstrukcji.

Numer części, testplan i platforma CloudX

Wykorzystywana z wyposażeniem Carbon Zapp platforma CloudX wspiera dostęp do aktualizowanych danych diagnostycznych i funkcji związanych z obsługą stanowiska. W praktyce istotne jest powiązanie numeru wtryskiwacza z właściwą procedurą. Sprawdzamy dostępność odpowiedniego testplanu, a następnie wykorzystujemy przewidziane dla niego ustawienia i kryteria oceny.

CloudX wspiera aktualizację bazy danych oraz oprogramowania. Ułatwia również obsługę raportów, przechowywanie danych pomiarowych i zarządzanie informacjami diagnostycznymi.

Kontrola końcowa na GTBR-X

Po wykonaniu uzasadnionych czynności serwisowych ponownie przeprowadzamy badania. Kontrolujemy część elektryczną, szczelność rozpylacza, wycieki zewnętrzne, dawkowanie, stabilność i powtarzalność wyników. W odpowiednich konstrukcjach porównujemy również czas reakcji, zachowanie w kilku punktach pracy i cały komplet.

Dla każdego wtryskiwacza zestawiamy stan początkowy i końcowy. Dopiero analiza tych danych pozwala nam ocenić, czy przeprowadzone czynności rzeczywiście poprawiły parametry elementu.

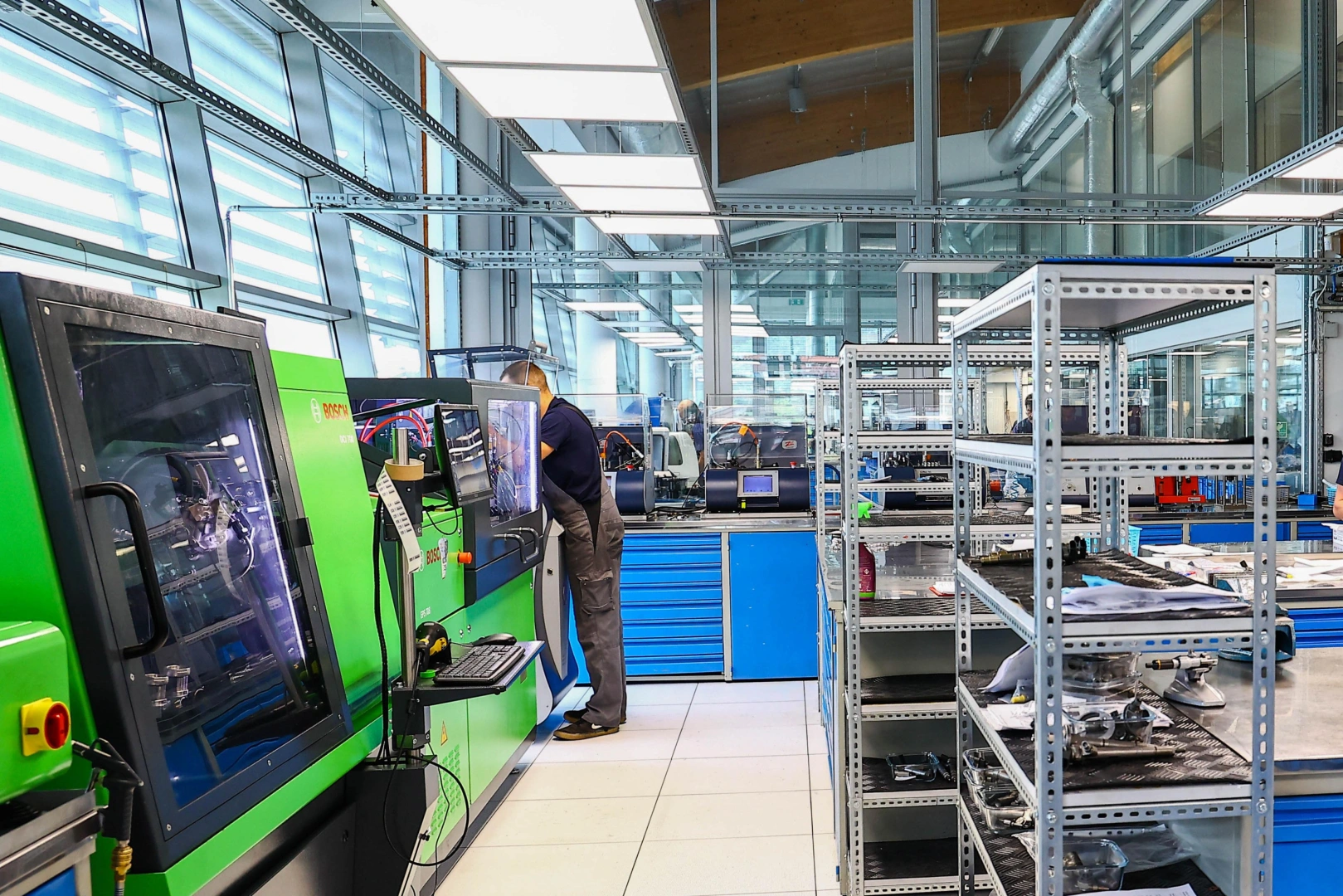

Stanowiska uzupełniające diagnostykę

Oprócz GTBR-X wykorzystujemy także inne urządzenia probiercze.

• Na Hartridge Excalibur badamy odpowiednio obsługiwane wtryskiwacze benzynowe wtrysku bezpośredniego i pośredniego.
• Na Carbon Zapp GDU.4R wykonujemy badania konstrukcji GDI, z możliwością doboru odpowiednich prób również dla wybranych wtryskiwaczy benzynowych niskociśnieniowych.
• Carbon Zapp GS4/10 stosujemy do kontroli wtryskiwaczy benzynowych przy parametrach przewidzianych dla obsługiwanych przez to stanowisko konstrukcji.

Dzięki temu dobieramy wyposażenie do konkretnej części, zamiast przeprowadzać wszystkie badania według jednego schematu.

Zgodna ilość paliwa, ale nieprawidłowa struga – jak oceniamy taki wtryskiwacz?

Wynik dawkowania pokazuje ilość medium dostarczonego podczas określonego testu. Nie opisuje jednak w pełni sposobu, w jaki paliwo opuszcza rozpylacz.

Ma to szczególne znaczenie w bezpośrednim wtrysku benzyny, ponieważ geometria strugi jest powiązana ze sposobem tworzenia mieszanki w komorze spalania.

PARAMETRY / OCENA ROZPYLANIA

Co sprawdzamy poza wielkością dawki?

9 parametrów

PARAMETR	CO SPRAWDZAMY?	ZNACZENIE W DIAGNOSTYCE
01Ilość medium	Objętość lub przepływ w określonym punkcie	Potwierdzenie wielkości dawki
02Geometria strugi	Kształt rozpylania	Zgodność z konstrukcją rozpylacza
03Kierunek strugi	Ułożenie strumienia	Ocena rozprowadzenia medium
04Atomizacja	Stopień i równomierność rozdrobnienia	Ocena jakości tworzenia mieszanki
05Symetria	Rozkład strugi zgodny z konstrukcją	Wykrycie nierównej pracy otworów rozpylacza
06Szczelność	Zachowanie po zamknięciu	Wykrycie niekontrolowanego przepływu
07Powtarzalność	Kolejne cykle pracy	Wykrycie niestabilnego dawkowania lub rozpylania
08Pojedyncze strużki	Lokalne zaburzenia obrazu rozpylania	Możliwe zanieczyszczenie lub zużycie
09Kapanie	Krople po zakończeniu impulsu	Ocena prawidłowości domykania

i Podobna ilość podawanego paliwa nie gwarantuje identycznego rozpylania. Końcową ocenę opieramy na całym zestawie wyników.

Jeżeli dwa wtryskiwacze C4 Cactus 1.2 PureTech 110 osiągają podobne wartości dawkowania, lecz jeden tworzy nieregularną strugę, nie uznajemy ich za równoważne pod względem sprawności.

Ocenę opieramy na zgodności całego zestawu parametrów z wymaganiami danej konstrukcji. Właściwa ilość paliwa jest warunkiem ważnym, ale niewystarczającym do pozytywnej kwalifikacji wtryskiwacza.

Czyszczenie wtryskiwaczy C4 Cactus – drugi test rozstrzyga o rezultacie

Celem czyszczenia jest ograniczenie lub usunięcie zanieczyszczeń zakłócających przepływ, rozpylanie i powtarzalność pracy. Dobieramy metodę do rodzaju wtryskiwacza oraz wyniku diagnostyki początkowej.

W ramach odpowiednich procedur wykorzystujemy czyszczenie i płukanie wsteczne, jeżeli konstrukcja elementu dopuszcza takie działanie.

Jak interpretujemy wyniki przed wykonaniem czynności i po ich zakończeniu?

Porównanie opieramy na zapisanych pomiarach, odpowiednich wartościach referencyjnych i procedurze przypisanej do konkretnego numeru części. Technik analizuje zarówno wielkość zmiany, jak i jej znaczenie dla prawidłowego działania całego elementu.

WYNIKI TESTU / KONTROLA KOŃCOWA

Ocena skuteczności czyszczenia

Przed / Po

BADANIE / PARAMETR	WYNIK PRZED I PO CZYSZCZENIU	INTERPRETACJA
01Szczelność rozpylacza	Przed: Widoczne sączenie Po: Brak sączenia podczas próby	Poprawa potwierdzona testem szczelności
02Dawkowanie	Przed: Wynik poniżej zakresu Po: Wynik zgodny z testplanem	Przywrócenie prawidłowego przepływu
03Powtarzalność	Przed: Zmienne wyniki cykli Po: Stabilniejsze dawkowanie	Ograniczenie niestabilności
04Rozpylanie	Przed: Zaburzona geometria strugi Po: Obraz zgodny z wymaganiami	Poprawa formowania strugi
05Czas reakcji	Przed: Odchylenie względem wymagań Po: Odchylenie nadal występuje	Czyszczenie nie usunęło nieprawidłowości
06Parametry elektryczne	Przed: Wynik prawidłowy Po: Wynik prawidłowy, bez zmiany	Brak potrzeby poprawy parametru
07Stabilność pracy	Przed: Odchylenie w wybranym punkcie Po: Brak odchylenia w wymaganym zakresie	Poprawa potwierdzona wielopunktowo

i Wyniki mają charakter przykładowy i nie są wartościami referencyjnymi konkretnego wtryskiwacza. Ostateczna ocena wymaga zgodności wszystkich istotnych parametrów.

Jeżeli po czyszczeniu ilość medium jest prawidłowa, ale nadal występuje nieszczelność, nieprawidłowy czas reakcji lub zakłócenie rozpylania, wskazujemy tę nieprawidłowość w wynikach.

Podobnie oceniamy element, który poprawnie pracuje przy jednym ciśnieniu, a przy innym nadal wykazuje odstępstwo. Ostateczna kwalifikacja wymaga uwzględnienia wszystkich istotnych prób, a nie tylko wartości, która poprawiła się najbardziej.

Kodowanie i adaptacja wtryskiwaczy PureTech – nie są tą samą czynnością

W niektórych konstrukcjach benzynowych wykorzystuje się indywidualną charakterystykę wtryskiwacza zapisaną w formie kodu korekcyjnego. Taki kod może uwzględniać różnice wynikające z rzeczywistego zachowania danego elementu podczas pomiarów.

Podczas procedur przewidzianych dla obsługiwanych konstrukcji określamy charakterystykę na podstawie odpowiednich punktów testowych. Następnie dane pomiarowe mogą zostać przeliczone na kod zgodny z formatem wymaganym przez dany system sterowania. Prawidłowe przyporządkowanie charakterystyki może wpływać na precyzję dawkowania, stabilność biegu jałowego, zużycie paliwa, kulturę pracy i emisję spalin.

Nie oznacza to jednak, że każdy benzynowy wtryskiwacz wymaga indywidualnego kodowania. Najpierw sprawdzamy wymagania właściwe dla numeru elementu i zastosowanego układu sterowania.

Rozróżniamy przy tym trzy procedury:

• Kodowanie – wprowadzenie do sterownika indywidualnych danych przypisanych do elementu, jeżeli system korzysta z takiego rozwiązania.
• Adaptacja – proces dostosowywania parametrów pracy sterownika do aktualnego stanu układu.
• Kasowanie wartości wyuczonych – usunięcie określonych zapisanych korekt zgodnie z procedurą serwisową.

Rewitalizacja elementów piezoelektrycznych

W naszej pracowni wykonujemy również rewitalizację elementów piezoelektrycznych w wybranych, obsługiwanych konstrukcjach.

• Kontrolujemy stan elektryczny i charakterystykę elementu piezoelektrycznego.
• Weryfikujemy parametry wskazujące na zmianę jego właściwości.
• Przeprowadzamy odpowiednią procedurę przywracania właściwości stosu piezoelektrycznego.
• Po zakończeniu wykonujemy ponowne pomiary i oceniamy uzyskany rezultat.

Zakres czynności zależy od budowy wtryskiwacza, jego stanu i wcześniejszych wyników diagnostycznych.

Uszczelnienia wtryskiwaczy po demontażu – szczegóły ważne dla PureTech 110 i 130

W wysokociśnieniowym układzie wtryskowym uszczelnienie rozpylacza ma istotne znaczenie dla prawidłowego osadzenia elementu w głowicy oraz zachowania szczelności po montażu.

W konstrukcjach GDI stosowane są specjalne uszczelnienia końcówki, w tym pierścienie PTFE w rozwiązaniach, które przewidują ich wykorzystanie. Podczas przygotowania odpowiedniego wtryskiwacza wykonujemy montaż właściwego uszczelnienia, korzystając z narzędzi przeznaczonych do jego zakładania i formowania. Kontrolujemy stan powierzchni współpracujących, aby nie uszkodzić elementu podczas przygotowania do ponownego zamontowania.

W wersjach PureTech 110 i 130 szczegóły procedury zależą od zastosowanego typu wtryskiwacza. Nie dobieramy pierścieni ani pozostałych elementów uszczelniających wyłącznie na podstawie pojemności silnika.

Przed montażem w pojeździe istotne są również czystość gniazda, prawidłowe osadzenie wtryskiwacza oraz zastosowanie wymaganego sposobu mocowania.

Dokumentacja producenta samochodu określa czynności i parametry montażowe dla konkretnej wersji. Dlatego nie stosujemy uniwersalnych momentów dokręcania ani jednej procedury dla wszystkich odmian silnika EB2.

Protokół pomiarowy i dokumentacja – jakie informacje przekazujemy po diagnostyce?

• Wynik diagnostyki wstępnej – informację o parametrach ustalonych przed rozpoczęciem czynności serwisowych.
• Indywidualny protokół parametrów – zestawienie danych dotyczących badanego wtryskiwacza.
• Wyniki szczelności – ocenę zamknięcia rozpylacza oraz prób wycieków zewnętrznych.
• Dane dotyczące dawkowania – pomiary z punktów pracy przewidzianych przez odpowiedni testplan.
• Informację o czasie reakcji – wynik pomiaru, jeżeli dana konstrukcja i program obejmują takie badanie.
• Ocenę jakości rozpylania – informację o zaobserwowanym zachowaniu strugi.
• Porównanie wtryskiwaczy z kompletu – zestawienie różnic między poszczególnymi elementami, jeżeli dostarczono więcej niż jedną sztukę.
• Wyniki kontroli po czyszczeniu – dane pozwalające sprawdzić, czy uzyskano wymaganą zmianę parametrów.
• Certyfikat z badania – potwierdzenie przeprowadzenia odpowiedniej procedury diagnostycznej.
• Potwierdzenie końcowej kontroli jakości – informację o ostatecznej kwalifikacji elementu.
• Pisemną gwarancję – 24 miesiące bez limitu kilometrów na usługę lub podzespół objęty warunkami gwarancyjnymi.

Dokumentacja przedstawia zarówno parametry prawidłowe, jak i stwierdzone odstępstwa. Dzięki temu klient otrzymuje wynik badania, a nie wyłącznie ogólną informację o wykonaniu czyszczenia.

Cena diagnostyki wtryskiwaczy z Citroëna C4 Cactus w naszym serwisie

Koszt sprawdzenia zależy od rodzaju zastosowanego układu wtryskowego.

CENNIK / ZAKRES USŁUGI

Cena sprawdzenia wtryskiwaczy C4 Cactus

Cena za 1 szt.

RODZAJ WTRYSKIWACZA	CENA NETTO
01MPI/PFI – PureTech 75 i 82	45 zł netto / 1 szt.
02GDI – PureTech 110 i 130	103 zł netto / 1 szt.

i Diagnostyka obejmuje test wstępny, czyszczenie i kontrolę końcową. Przygotuj numer wtryskiwacza lub VIN, abyśmy mogli prawidłowo zidentyfikować część.

W ramach diagnostyki wykonujemy test wstępny, czyszczenie oraz kontrolę końcową, z uwzględnieniem procedury właściwej dla danego typu wtryskiwacza. Przed kontaktem telefonicznym warto przygotować numer wymontowanego elementu, dane pojazdu i numer VIN. Na tej podstawie identyfikujemy właściwą część oraz sprawdzamy dostępne możliwości obsługi i zakupu.

Diagnostyka bez przyjazdu do serwisu – obsługa wtryskiwaczy z całej Polski

Nasz klient nie musi osobiście przyjeżdżać do naszej pracowni. Przyjmujemy wymontowane wtryskiwacze z całej Polski, przeprowadzamy diagnostykę i czynności serwisowe, a następnie odsyłamy elementy wraz z wynikami. Organizujemy odbiór kurierski i obsługujemy przesyłki realizowane między innymi przez DPD oraz InPost, w tym wysyłki za pośrednictwem Paczkomatów, jeśli pozwalają na to wymiary i sposób zapakowania podzespołów.

Przyjmujemy własne wtryskiwacze klientów do diagnostyki, czyszczenia i dalszej kwalifikacji serwisowej. Realizujemy również sprzedaż wysyłkową dostępnych części nowych i zregenerowanych.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie. W przypadku dostępnych podzespołów wysyłkę możemy zorganizować nawet w ciągu 24 godzin, natomiast termin zależy również od dostępności konkretnej części.

Przed zapakowaniem należy zabezpieczyć króćce i końcówki wtryskiwaczy przed zanieczyszczeniami oraz uszkodzeniami. Każdy element powinien zostać unieruchomiony w przesyłce, a do paczki należy dołączyć dane kontaktowe lub numer zlecenia.

Sześć etapów realizacji zlecenia wysyłkowego

• Identyfikujemy podzespół – na podstawie numeru wtryskiwacza, danych samochodu lub VIN ustalamy właściwy zakres obsługi.
• Organizujemy transport – uzgadniamy odbiór przygotowanej przesyłki przez kuriera.
• Wykonujemy diagnostykę i czyszczenie – przeprowadzamy test początkowy, odpowiednie czynności i kontrolę końcową.
• Przekazujemy wyniki – informujemy o stwierdzonych nieprawidłowościach i rezultatach pomiarów.
• Ustalamy dalszy zakres zlecenia – jeżeli wyniki wskazują taką potrzebę, przedstawiamy możliwe rozwiązania.
• Odsyłamy podzespoły – przygotowujemy przesyłkę z badanymi wtryskiwaczami lub dobranym, dostępnym elementem nowym bądź zregenerowanym.

Nierówna praca silnika 1.2 PureTech – kiedy podejrzewamy układ wtryskowy?

Szarpanie podczas przyspieszania, niestabilne obroty lub okresowe wypadanie zapłonu nie muszą oznaczać uszkodzenia wtryskiwacza. W C4 Cactus podobne objawy mogą wynikać także z problemów z zapłonem, doprowadzaniem powietrza, ciśnieniem paliwa, czujnikami albo stanem mechanicznym jednostki napędowej.

Szczególnie istotne jest rozróżnienie objawów występujących na biegu jałowym od nieprawidłowości pojawiających się pod obciążeniem. Wtryskiwacz może bowiem pracować poprawnie podczas jednego rodzaju sterowania, a wykazywać odchylenia przy krótszym impulsie lub zmienionych warunkach ciśnieniowych.

DIAGNOSTYKA / MOŻLIWE PRZYCZYNY

Co może zakłócać pracę wtryskiwacza?

1.2 PureTech

MOŻLIWA PRZYCZYNA	WPŁYW NA WTRYSKIWACZ	ZAKRES KONTROLI
01Osady na rozpylaczu	Zmiana kształtu i kierunku strugi	Ocena rozpylania
02Zanieczyszczenia paliwa	Ograniczenie przepływu przez kanały	Pomiar dawki i drożności
03Problemy z cewką	Zakłócona reakcja na impuls sterujący	Kontrola elektryczna
04Nieszczelność rozpylacza	Przepływ paliwa po zakończeniu sterowania	Test szczelności po zamknięciu
05Zużycie rozpylacza	Nierówne rozdrobnienie paliwa	Ocena strugi i powtarzalności
06Zanieczyszczenie mechanizmu	Niestabilna praca w kolejnych cyklach	Pomiary wielopunktowe

i Szarpanie i nierówna praca silnika nie potwierdzają samodzielnie uszkodzenia wtryskiwacza. Przyczynę ustalamy na podstawie diagnostyki.

W samochodzie mogą pojawić się zwiększone zużycie paliwa, słabsza reakcja na pedał przyspieszenia, szarpanie, nierówny bieg jałowy i nieprawidłowy skład mieszanki. Utrzymujące się zakłócenia spalania mogą dodatkowo zwiększać obciążenie katalizatora.

Objaw obserwowany w samochodzie nie jest jeszcze potwierdzeniem uszkodzenia konkretnego wtryskiwacza. Dlatego stan elementu weryfikujemy w kontrolowanych warunkach na odpowiednio dobranym stanowisku probierczym.

Czy jakość benzyny wpływa na stan wtryskiwaczy w C4 Cactus?

Paliwo zawierające zanieczyszczenia może sprzyjać powstawaniu osadów i stopniowemu ograniczaniu drożności precyzyjnych kanałów wtryskiwacza. Podczas długotrwałego przechowywania benzyny zachodzą procesy starzenia i utleniania, które mogą prowadzić do tworzenia osadów żywicznych. Obecność biokomponentów, szczególnie w połączeniu z wilgocią i niekorzystnymi warunkami przechowywania, może dodatkowo wpływać na stabilność paliwa. W praktyce oceniamy skutki tych zjawisk poprzez kontrolę przepływu, szczelności i sposobu rozpylania, a nie wyłącznie na podstawie wyglądu końcówki.

Co możemy odczytać z korekt paliwowych STFT i LTFT w Citroënie C4 Cactus?

Zanim wtryskiwacze zostaną wymontowane, istotnych informacji mogą dostarczyć nam dane diagnostyczne sterownika silnika. Szczególnie przydatne są korekty paliwowe, które pokazują reakcję układu sterowania na sygnały dotyczące składu mieszanki.

• STFT (Short Term Fuel Trim) – krótkoterminowa korekta dawki paliwa, reagująca na bieżące zmiany warunków pracy.
• LTFT (Long Term Fuel Trim) – długoterminowa korekta uwzględniająca utrzymujące się odchylenia, których kompensacji nauczył się sterownik.
• Korekta dodatnia – sterownik zwiększa ilość podawanego paliwa względem wartości bazowej, ponieważ na podstawie dostępnych sygnałów rozpoznaje potrzebę wzbogacenia mieszanki.
• Korekta ujemna – sterownik zmniejsza dawkę względem wartości bazowej, kompensując tendencję do nadmiernego wzbogacenia mieszanki.

Jeżeli wtryskiwacz podaje mniej paliwa, niż zakłada sterownik, może to prowadzić do dodatnich korekt. Z kolei niekontrolowany dopływ paliwa, na przykład wskutek nieszczelności, może powodować reakcję w przeciwnym kierunku. W trzycylindrowym PureTech interpretujemy jednak te dane z uwzględnieniem całego układu. Nieszczelność dolotu, nieprawidłowe ciśnienie paliwa, problemy z zapłonem czy zakłócenia odczytu sondy lambda również mogą zmieniać wartości korekt.

STFT i LTFT pomagają ukierunkować diagnostykę, ale nie określają samodzielnie stanu konkretnego wtryskiwacza. Do jego oceny wykorzystujemy pomiary wykonane poza silnikiem.

Zaplecze techniczne do badania wtryskiwaczy benzynowych

Diagnostykę prowadzimy w pracowni wyposażonej w specjalistyczne stanowiska probiercze i wydzielone obszary pracy. Organizacja procesu pozwala zachować identyfikację wtryskiwaczy od przyjęcia aż do końcowej kontroli.

• 35 lat doświadczenia.
• Carbon Zapp GTBR-X – czterokanałowe stanowisko do specjalistycznych badań wtryskiwaczy GDI.
• Carbon Zapp GDU.4R – urządzenie wykorzystywane podczas diagnostyki odpowiednio obsługiwanych konstrukcji benzynowych.
• Carbon Zapp GS4/10 – stanowisko do kontroli wtryskiwaczy benzynowych, w tym układów niskociśnieniowych.
• Hartridge Excalibur – dodatkowe wyposażenie do testowania wtryskiwaczy benzynowych GDI i MPI.
• Badania kompletów – na odpowiednim stanowisku jednocześnie kontrolujemy do czterech wtryskiwaczy, z niezależnym pomiarem poszczególnych elementów.
• Kontrolowane ciśnienie badania – dobieramy je do układu MPI lub GDI i właściwego testplanu; maksymalne możliwości urządzenia nie są równoznaczne z ciśnieniem konkretnego pomiaru.
• Diagnostykę przed czynnościami serwisowymi i po nich – oceniamy rzeczywistą zmianę parametrów.
• Płukanie wsteczne – wykonujemy je w konstrukcjach, dla których przewidziano taką procedurę.
• Pomiary RSP – badamy czas reakcji w odpowiednio obsługiwanych wtryskiwaczach.
• Kodowanie wybranych konstrukcji – realizujemy je wtedy, gdy przewiduje to specyfikacja danego układu.
• Kontrolę elektryczną, szczelności i rozpylania – dobieramy zakres do badanego elementu.
• Wydzielone obszary robocze – przeznaczone do demontażu, czyszczenia, diagnostyki i montażu elementów.
• System oznaczania i segregacji – zachowujemy przyporządkowanie wtryskiwaczy oraz ich elementów do konkretnego zlecenia.
• Dokumentowanie wyników – przygotowujemy indywidualne protokoły i przeprowadzamy końcową kontrolę jakości.
• Obsługę wysyłkową – przyjmujemy zlecenia z całej Polski.

FAQ – diagnostyka wtryskiwaczy benzynowych Citroën C4 Cactus

Czy Citroën C4 Cactus 1.2 PureTech 82 ma takie same wtryskiwacze jak PureTech 110?
Nie. PureTech 82 wykorzystuje pośredni wtrysk benzyny MPI/PFI, natomiast turbodoładowany PureTech 110 ma układ bezpośredni GDI. Wtryskiwacze różnią się konstrukcją, położeniem i wymaganymi warunkami badania.

Czy po liftingu C4 Cactus w 2018 roku zmieniono układ wtryskowy silnika 1.2?
Modernizacja modelu wiązała się między innymi z wprowadzeniem do oferty mocniejszej odmiany PureTech 130. Wersje 110 i 130 korzystają z bezpośredniego wtrysku benzyny, jednak dokładny typ wtryskiwacza identyfikujemy według kodu silnika, numeru części i VIN.

Czy wypadanie zapłonu na jednym cylindrze PureTech oznacza uszkodzenie wtryskiwacza?
Nie. Podobny objaw może wynikać z nieprawidłowej pracy układu zapłonowego, problemów mechanicznych lub zakłóceń zasilania paliwem. Stan wtryskiwacza potwierdzamy pomiarami, zamiast oceniać go wyłącznie na podstawie kodu błędu.

Dlaczego przy silniku trzycylindrowym warto sprawdzić wszystkie trzy wtryskiwacze?
Porównanie kompletu pozwala wykryć różnice w dawkowaniu, szczelności i powtarzalności pomiędzy elementami pracującymi w tym samym silniku. Każdą sztukę oceniamy jednak również indywidualnie, według parametrów przewidzianych dla jej konstrukcji.

Ile kosztuje sprawdzenie wtryskiwacza C4 Cactus i czy mogę wysłać go kurierem?
Sprawdzenie wtryskiwacza MPI/PFI kosztuje 45 zł netto za sztukę, a GDI 103 zł netto. Organizujemy odbiór kurierski z całej Polski, a po diagnostyce przekazujemy wyniki i ustalamy sposób odesłania części.

Czy Carbon Zapp GTBR-X wykryje problem, którego nie pokaże zwykłe czyszczenie?
Na GTBR-X wykonujemy niezależne badania dawkowania, szczelności, parametrów elektrycznych i reakcji na sterowanie, a także analizujemy rozpylanie. Dzięki temu rozpoznajemy nieprawidłowości, których samo czyszczenie nie potwierdziłoby ani nie wykluczyło.

Czy po czyszczeniu wtryskiwacza PureTech 130 trzeba go zakodować?
Nie zakładamy takiej konieczności bez sprawdzenia specyfikacji konkretnego elementu i sterownika. Kodowanie, adaptacja oraz kasowanie wartości wyuczonych są odrębnymi procedurami, a ich zastosowanie zależy od wymagań układu.

Diagnostyka i czyszczenie wtryskiwaczy Citroën C4 Cactus – skontaktuj się z nami

W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i testy własnych wtryskiwaczy benzynowych Citroën C4 Cactus 1.2 PureTech 75, 82, 110 i 130 KM. Sprawdzamy parametry początkowe, realizujemy odpowiednie czynności serwisowe i potwierdzamy ich rezultat kontrolą końcową.

Jeżeli poszukujesz innego podzespołu, sprawdzimy dostępność wtryskiwacza zregenerowanego lub fabrycznie nowego. Dobieramy części na podstawie numeru starego elementu i VIN, aby ograniczyć ryzyko pomyłki.

Zadzwoń pod numer 601 856 277, aby sprawdzić cenę diagnostyki, możliwości obsługi własnych wtryskiwaczy lub dostępność odpowiedniej części do C4 Cactus. Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski.
