W naszej pracowni wykonujemy diagnostykę benzynowych wtryskiwaczy pośrednich i bezpośrednich stosowanych w układach MPI/PFI, GDI, FSI, TFSI, TSI i innych rozwiązaniach. Elementy sprawdzamy na specjalistycznych stanowiskach probierczych, wykorzystując pomiary elektryczne i przepływowe, próby szczelności oraz kontrolę jakości rozpylania.

W rodzinie Volkswagena T5 oznaczenie 2.0 nie wskazuje jednego rodzaju wtryskiwacza. Występował wolnossący silnik AXA 85 kW/115 KM z wtryskiem do kolektora dolotowego, a w późniejszych samochodach również jednostki 2.0 TSI CJKB 110 kW/150 KM i CJKA 150 kW/204 KM z wtryskiem bezpośrednim.

T5 2.0 – trzy wersje, których nie należy traktować jednakowo

W Volkswagenie T5 oznaczenie 2.0 jest dopiero punktem wyjścia do dalszej identyfikacji układu zasilania. Przy diagnostyce nie opieramy się wyłącznie na pojemności silnika ani nazwie wersji nadwozia, ponieważ o właściwym doborze procedury decyduje konkretna konfiguracja jednostki i zastosowany w niej rodzaj wtrysku.

Dlatego przed rozpoczęciem badania sprawdzamy oznaczenia silnika, numer wymontowanego wtryskiwacza oraz dane VIN. Pozwala to dobrać odpowiednie stanowisko, warunki testu i sposób interpretacji wyników bez ryzyka przypisania elementu do niewłaściwej wersji.

Co robimy po przyjęciu wtryskiwaczy z Volkswagena T5?

Obsługę rozpoczynamy od identyfikacji elementu. Odczytujemy oznaczenia znajdujące się na wtryskiwaczu i ustalamy, czy mamy do czynienia z konstrukcją przeznaczoną do wtrysku pośredniego, czy bezpośredniego. Następnie:

• przypisujemy elementy do konkretnego zlecenia,
• zapisujemy numery części i oznaczenia,
• wykonujemy oględziny korpusu oraz końcówki,
• sprawdzamy, czy nie występują widoczne uszkodzenia mechaniczne,
• kontrolujemy zakres elektryczny odpowiedni dla danej konstrukcji,
• dobieramy właściwe stanowisko oraz procedurę badania.

Jeżeli otrzymujemy komplet czterech wtryskiwaczy, każda sztuka pozostaje oznaczona przez cały proces. Dzięki temu wynik po czyszczeniu odnosimy do dokładnie tego samego elementu, który został zbadany przed rozpoczęciem prac.

AXA i TSI – dlaczego procedura badania wtryskiwaczy jest inna?

W przypadku AXA istotna jest prawidłowa praca całego kompletu wtryskiwaczy pośrednich. W TSI zakres kontroli jest szerszy, ponieważ element pracuje w znacznie bardziej wymagających warunkach i musi zachować odpowiednią charakterystykę przy zmieniającym się sterowaniu oraz ciśnieniu.

Z tego powodu nie przenosimy procedury przeznaczonej dla MPI bezpośrednio na wtryskiwacz TSI. Dobieramy stanowisko, testplan oraz zakres pomiarów do rozpoznanego numeru części.

Podobne objawy w T5 mogą mieć zupełnie różne przyczyny - nie zawsze winne są wtryski

Nierówna praca 2.0 AXA albo 2.0 TSI nie oznacza automatycznie uszkodzonego wtryskiwacza. Podobne zachowanie silnika mogą powodować również układ zapłonowy, dolot, sterowanie mieszanką, nieszczelności lub inne elementy układu zasilania.

W samym wtryskiwaczu zwracamy uwagę między innymi na:

• osady ograniczające przepływ przez kanały,
• zabrudzenie końcówki rozpylającej,
• zanieczyszczenia pochodzące z paliwa,
• nieszczelność po zamknięciu,
• pogorszenie właściwości elektrycznych,
• nierównomierne rozpylanie,
• zużycie części odpowiedzialnych za formowanie strugi.

Podczas eksploatacji samochodu nieprawidłowość może przejawiać się nierówną pracą silnika, szarpaniem podczas przyspieszania, gorszą reakcją na gaz, zwiększonym zużyciem paliwa albo zmianą składu mieszanki. Przy poważniejszych odchyleniach niewłaściwe spalanie może zwiększać obciążenie katalizatora.

Sam objaw nie jest diagnozą. Stan wtryskiwacza potwierdzamy dopiero po sprawdzeniu jego rzeczywistego zachowania na stanowisku probierczym.

Benzyna również wpływa na stan wtryskiwaczy

Paliwo w czasie przechowywania i eksploatacji stopniowo się starzeje. Powstające osady mogą odkładać się w bardzo małych kanałach oraz na końcówce wtryskiwacza. Znaczenie mają również biokomponenty, wilgoć oraz zanieczyszczenia przedostające się do układu paliwowego. Nawet jeśli element z zewnątrz wygląda prawidłowo, jego przepływ lub jakość rozpylania mogą już odbiegać od właściwej charakterystyki.

Carbon Zapp GTBR-X – jak badamy wtryskiwacze z 2.0 TSI?

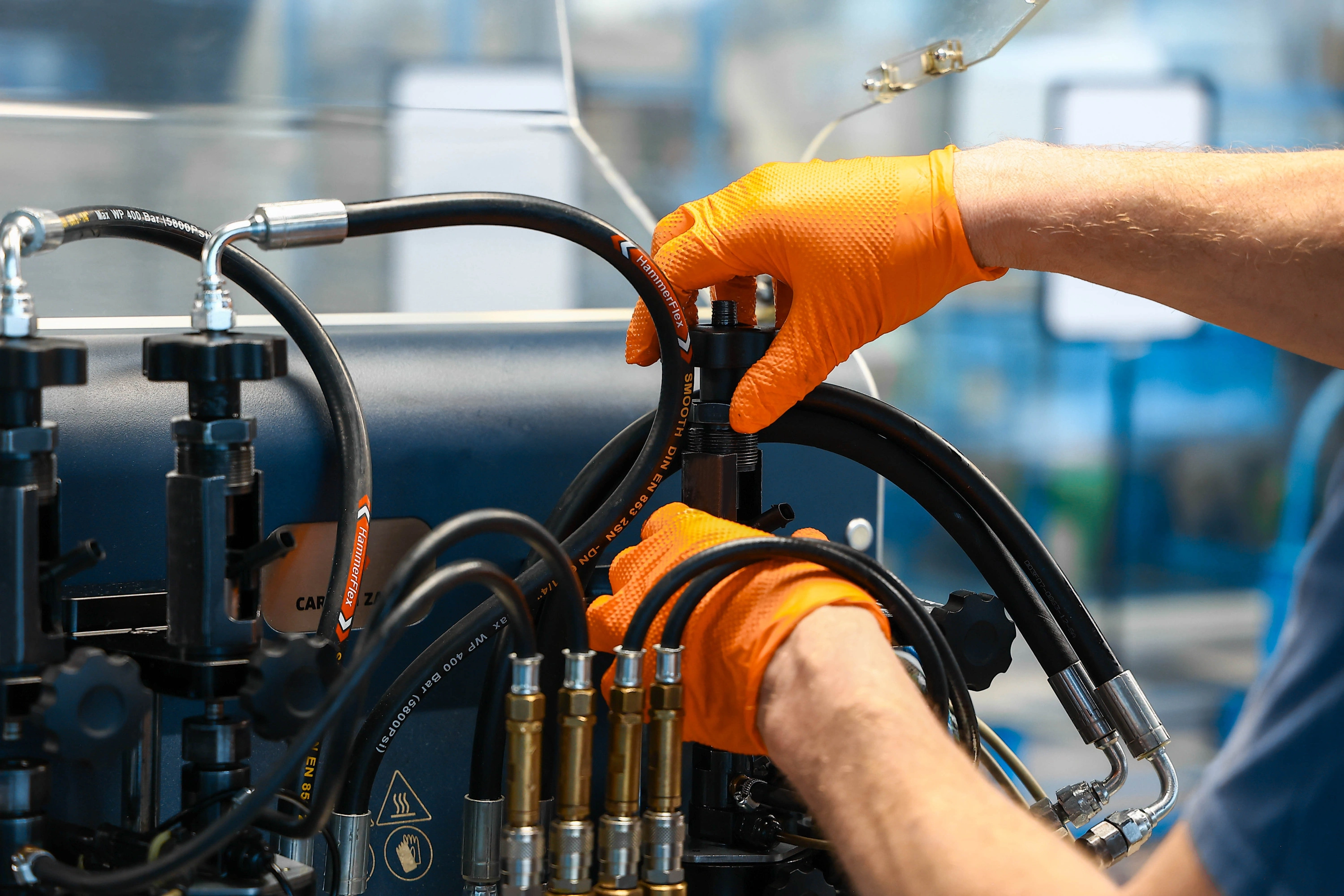

Wtryskiwacze bezpośrednie stosowane w silnikach 2.0 TSI badamy na specjalistycznym stanowisku Carbon Zapp GTBR-X. Jest to czterokanałowe stanowisko przeznaczone przede wszystkim do zaawansowanej diagnostyki benzynowych wtryskiwaczy GDI. Na GTBR-X jednocześnie podłączamy do czterech elementów. Każdy posiada własny tor pomiarowy, dlatego wynik jednej sztuki nie jest uśredniany z pozostałymi. Cztery niezależne przepływomierze umożliwiają bezpośrednie porównanie całego czterocylindrowego kompletu.

Maksymalna zdolność techniczna wysokociśnieniowego układu stanowiska wynosi do 1200 bar. Nie jest to jednak ciśnienie, przy którym automatycznie badamy wtryskiwacze z T5. Warunki testu dobieramy według konstrukcji, numeru części i właściwego planu badania. Na stanowisku obsługujemy odpowiednie konstrukcje różnych producentów, między innymi Bosch, Continental/Siemens VDO, Denso, Delphi, Hitachi, Keihin oraz Magneti Marelli. Zakres czynności zawsze wynika jednak z konkretnego rozpoznanego wtryskiwacza.

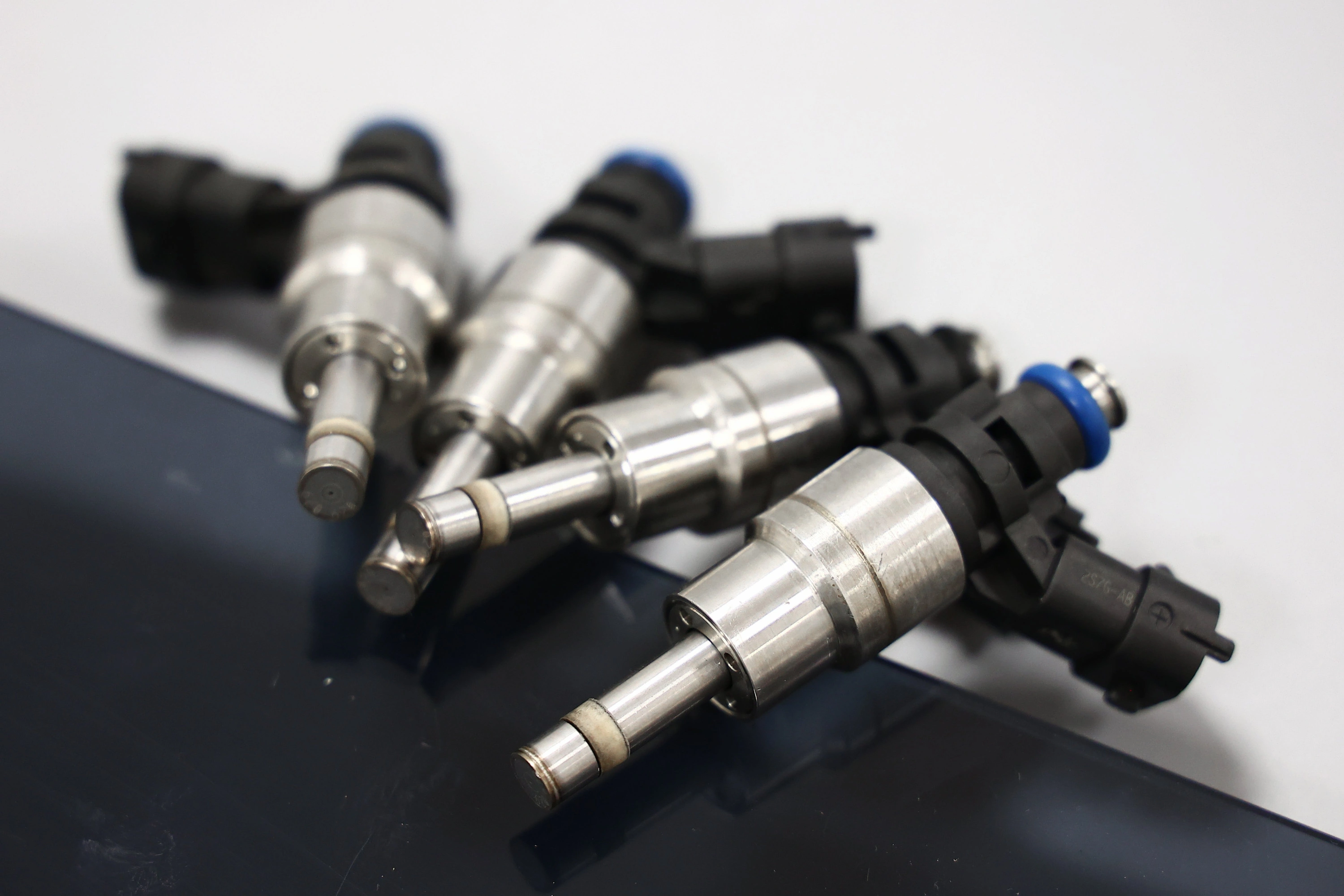

Najpierw sprawdzamy część elektryczną

Przed interpretacją dawkowania wykonujemy kontrolę parametrów elektrycznych właściwych dla badanego wtryskiwacza. W zależności od jego konstrukcji sprawdzamy między innymi:

• rezystancję,
• indukcyjność,
• pojemność,
• możliwość zwarcia do masy.

Jest to osobna część diagnostyki. Wtryskiwacz może osiągnąć prawidłowy wynik ilościowy w wybranym punkcie, a mimo tego wykazywać nieprawidłowość elektryczną.

Kontrolujemy wycieki zewnętrzne

Podczas próby sprawdzamy korpus oraz połączenia elementu. Medium robocze powinno przemieszczać się wyłącznie przewidzianą drogą. Widoczny wyciek zewnętrzny jest odrębną nieprawidłowością i nie można go oceniać wyłącznie na podstawie ilości medium zmierzonego podczas otwarcia wtryskiwacza.

Osobno sprawdzamy szczelność rozpylacza

Po zamknięciu końcówka powinna pozostać szczelna. Obserwujemy, czy nie występuje kapanie, sączenie lub dalszy niekontrolowany wypływ medium. Prawidłowa dawka podczas pracy nie gwarantuje prawidłowej szczelności po zamknięciu. Dlatego oba parametry traktujemy oddzielnie.

Jeden wynik dawkowania to za mało

Charakterystyki wtryskiwacza bezpośredniego nie oceniamy na podstawie jednej ilości medium. W zależności od dostępnego testplanu wykonujemy pomiary odpowiadające różnym warunkom pracy. Analizujemy zachowanie przy większym obciążeniu, małych dawkach oraz zmieniającym się sposobie sterowania. W poszczególnych punktach kontrolujemy:

• wielkość podawanej dawki,
• stabilność wyniku,
• powtarzalność kolejnych cykli,
• reakcję na zmianę parametrów,
• różnicę pomiędzy poszczególnymi sztukami.

Stanowisko obsługuje również sekwencje wielokrotnych dawek, dzięki czemu badanie nie ogranicza się do pojedynczego otwarcia elementu.

Powtarzalność jest równie ważna jak wynik pojedynczego testu

Wtryskiwacz powinien zachowywać się stabilnie w kolejnych cyklach. Dlatego powtarzamy pomiary i obserwujemy, czy rezultat nie zmienia się wraz z kolejnymi uruchomieniami. Element, który raz osiągnął właściwy wynik, ale przy następnym cyklu wyraźnie od niego odbiega, wymaga dalszej analizy. Przy komplecie z silnika czterocylindrowego możemy jednocześnie obserwować wszystkie cztery sztuki i łatwiej wychwycić element zachowujący się inaczej.

Zmieniamy warunki ciśnieniowe zgodnie z testplanem

Wtryskiwacz bezpośredni nie pracuje cały czas w jednym punkcie. Z tego powodu podczas badania stosujemy odpowiednio dobrane warunki ciśnieniowe. Może się zdarzyć, że element zachowuje się poprawnie przy jednym ustawieniu, natomiast odchylenie pojawia się przy innym ciśnieniu lub sposobie sterowania. Dlatego nie stosujemy jednej uniwersalnej wartości testowej dla wszystkich wtryskiwaczy TSI.

Sprawdzamy także szybkość reakcji

W zakresie przewidzianym dla konkretnej konstrukcji wykonujemy pomiar czasu reakcji wtryskiwacza na sygnał sterujący. Analizujemy zarówno szybkość odpowiedzi, jak i jej powtarzalność. Ma to znaczenie szczególnie podczas porównywania kompletu. Dwie sztuki mogą podać zbliżoną ilość medium, ale reagować na sygnał w inny sposób.

Obserwujemy to, czego nie pokazuje sama liczba

Podczas pracy wtryskiwacza kontrolujemy również sposób tworzenia strugi. Zwracamy uwagę na równomierność rozpylania, zachowanie poszczególnych strużek, kierunek wypływu oraz występowanie kapania. Wynik ilościowy jest więc tylko jednym z elementów oceny.

Dlaczego cztery kanały są istotne przy T5?

Silniki AXA, CJKA i CJKB są czterocylindrowe. Przy badaniu kompletu czterokanałowe stanowisko pozwala umieścić cztery wtryskiwacze w porównywalnych warunkach jednocześnie. Każdy element zachowuje własny pomiar przepływu. Dzięki temu zestawiamy między sobą dawkowanie, stabilność, szczelność oraz zachowanie w kolejnych punktach testu bez konieczności opierania oceny na średnim wyniku całego zestawu.

Testplan i CloudX

Przed rozpoczęciem właściwego badania sprawdzamy dostępność danych odpowiednich dla rozpoznanego numeru części. Środowisko CloudX wykorzystujemy między innymi do obsługi dostępnych planów testowych, danych diagnostycznych oraz dokumentacji związanej z wykonanym badaniem. Nie dobieramy parametrów na oko. Punktem wyjścia jest właściwie zidentyfikowany element i procedura przewidziana dla danej konstrukcji.

Po czyszczeniu wykonujemy kontrolę końcową

Po przeprowadzeniu czynności serwisowych ponownie sprawdzamy element w zakresie właściwym dla jego konstrukcji. Porównujemy stan części elektrycznej, szczelność, dawkowanie, stabilność oraz jakość pracy w różnych punktach. Jeżeli badany jest komplet, zestawiamy również wyniki wszystkich wtryskiwaczy. Końcowej oceny nie opieramy wyłącznie na wyglądzie oczyszczonej części.

Pozostałe stanowiska w naszym parku maszynowym

• Hartridge Excalibur wykorzystujemy jako stanowisko uzupełniające przy diagnostyce wybranych benzynowych wtryskiwaczy.
• Carbon Zapp GDU.4R stosujemy przy odpowiednich konstrukcjach benzynowego wtrysku pośredniego oraz wybranych wtryskiwaczach bezpośrednich.
• Carbon Zapp GS4/10 uzupełnia zakres obsługi konstrukcji MPI/PFI i pozwala dobrać sposób badania do rodzaju dostarczonego elementu.

Nie każdy wtryskiwacz przechodzi przez wszystkie stanowiska. Urządzenie wybieramy na podstawie technologii, numeru części i wymaganego zakresu diagnostycznego.

Podobna ilość medium nie oznacza takiej samej pracy rozpylacza

Dwa wtryskiwacze mogą w czasie pomiaru podać zbliżoną ilość medium, a mimo tego zupełnie inaczej tworzyć strugę. Ma to szczególne znaczenie w wtrysku bezpośrednim, gdzie paliwo trafia prosto do cylindra.

Dwóch elementów nie uznajemy za równoważne wyłącznie dlatego, że w menzurce lub przepływomierzu uzyskały podobny wynik.

Co zmienia się po czyszczeniu?

Wynik po wykonaniu czynności porównujemy z pomiarem wejściowym. Bierzemy pod uwagę dane z testu, wartości właściwe dla badanego elementu, procedurę pomiarową oraz ocenę technika.

Poprawa jednego parametru nie oznacza automatycznie pełnej sprawności wtryskiwacza. Dawka może wyglądać prawidłowo, a element nadal wykazywać nieszczelność, gorszą jakość rozpylania, niestabilność albo nieprawidłową reakcję w innym punkcie pracy.

Czy wtryskiwacze z T5 trzeba kodować?

Kodowanie polega na przypisaniu sterownikowi informacji o indywidualnej charakterystyce elementu w konstrukcjach, w których producent przewidział taki sposób kompensacji różnic produkcyjnych lub pomiarowych. Nie każdy benzynowy wtryskiwacz wymaga indywidualnego kodu. Przy rozpoznanym wtryskiwaczu sprawdzamy, czy dla danej konstrukcji przewidziana jest procedura kodowania oraz czy stanowisko i dostępny plan obsługują jej wykonanie.

Warto również rozróżnić trzy różne czynności:

• kodowanie – zapis informacji charakterystycznej dla konkretnego elementu,
• adaptacja – procedura, w której sterownik dostosowuje pracę określonych układów,
• kasowanie lub reset wartości wyuczonych – usunięcie wcześniej zapisanych korekt.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach piezoelektrycznych wykonujemy również czynności związane z przywracaniem właściwości stosu piezo, jeżeli budowa wtryskiwacza i wynik diagnostyki na to pozwalają. Nie traktujemy jednak każdego benzynowego wtryskiwacza bezpośredniego jako konstrukcji piezoelektrycznej. Najpierw identyfikujemy konkretną część i dopiero wtedy dobieramy właściwy zakres obsługi.

Uszczelnienia po demontażu – drobny element o dużym znaczeniu

Wtryskiwacze pośrednie i bezpośrednie wymagają innych rozwiązań uszczelniających. Przy części konstrukcji bezpośredniego wtrysku stosowane są specjalne pierścienie, w tym uszczelnienia PTFE pracujące w obszarze osadzenia wtryskiwacza.

Takiego pierścienia nie traktujemy jak zwykłego O-ringu. W zależności od konstrukcji wymaga odpowiedniego założenia, uformowania i przygotowania przed montażem.

Przy montażu trzeba stosować procedurę właściwą dla konkretnego silnika i numeru wtryskiwacza. Nie podajemy jednego uniwersalnego momentu dokręcania dla wszystkich wersji T5 – dane montażowe należy dobrać według dokumentacji właściwej dla danego kodu silnika.

STFT i LTFT – przydatna wskazówka, ale nie wynik testu wtryskiwacza

Korekty paliwowe odczytywane podczas diagnostyki samochodu są pomocne, ale wymagają właściwej interpretacji.

• STFT pokazuje krótkoterminową korektę dawki wprowadzanej na bieżąco przez sterownik.
• LTFT przedstawia korektę wyuczoną w dłuższym okresie.
• Dodatnia korekta oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej.
• Ujemna korekta oznacza zmniejszanie dawki.
• Nieprawidłowa praca wtryskiwaczy może wpływać na korekty, ale nie jest ich jedyną możliwą przyczyną.

Na wartości STFT i LTFT oddziałują również między innymi nieszczelności dolotu, pomiar ilości powietrza, ciśnienie paliwa oraz inne elementy wpływające na skład mieszanki. Korekta paliwowa pomaga wyznaczyć kierunek diagnostyki, ale sama nie potwierdza uszkodzenia konkretnego wtryskiwacza i nie zastępuje badania na stanowisku probierczym.

Jakie informacje przekazujemy po badaniu?

• wynik diagnostyki wejściowej i końcowej,
• zestawienie najważniejszych parametrów pomiarowych,
• informację o szczelności elementu,
• wyniki dawkowania,
• wynik pomiaru czasu reakcji, jeżeli obejmuje go procedura,
• ocenę sposobu rozpylania,
• porównanie wyników przed i po czyszczeniu,
• zestawienie elementów kompletu, jeżeli przekazano kilka sztuk,
• indywidualny protokół parametrów,
• certyfikat z przeprowadzonego badania,
• potwierdzenie kontroli końcowej,
• 24-miesięczną pisemną gwarancję bez limitu kilometrów w zakresie objętym warunkami wykonanej usługi lub zakupionego podzespołu.

Ile kosztuje sprawdzenie wtryskiwacza z Volkswagena T5 w naszym serwisie?

Koszt zależy przede wszystkim od rodzaju układu:

• wtryskiwacz pośredni MPI/PFI – 45 zł netto za sztukę,
• wtryskiwacz bezpośredni – 103 zł netto za sztukę.

Diagnostyka obejmuje test wejściowy, czyszczenie oraz ponowną kontrolę po wykonaniu czynności. Przed kontaktem warto przygotować numer znajdujący się na wymontowanym wtryskiwaczu. Jeżeli element pozostaje jeszcze w samochodzie, do doboru części wykorzystujemy dane pojazdu oraz VIN.

Wtryskiwacze z T5 obsługujemy również całkowicie wysyłkowo

Do naszej pracowni nie trzeba przyjeżdżać osobiście. Wtryskiwacze z Transportera, Caravelle, Multivana lub Californii można przesłać do diagnostyki i obsługi z dowolnego miejsca w Polsce. Organizujemy odbiór kurierski, a przesyłki obsługujemy między innymi za pośrednictwem DPD i InPost, również z wykorzystaniem Paczkomatów. Wysyłamy również dostępne wtryskiwacze nowe i zregenerowane.

Realizacja samej usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, natomiast termin wysyłki części może zależeć od ich bieżącej dostępności. Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Przed nadaniem warto zabezpieczyć króćce przed zabrudzeniem oraz unieruchomić poszczególne wtryskiwacze, aby nie uderzały o siebie podczas transportu. Do przesyłki należy dołączyć dane kontaktowe albo numer ustalonego wcześniej zlecenia.

Jak przebiega zlecenie wysyłkowe?

• Identyfikujemy wtryskiwacz na podstawie numeru części lub danych pojazdu i VIN.
• Organizujemy odbiór przesyłki albo klient nadaje ją w uzgodniony sposób.
• Po przyjęciu wykonujemy test wejściowy, czyszczenie i kontrolę końcową.
• Przekazujemy wynik przeprowadzonych badań.
• Jeżeli potrzebne są dodatkowe czynności lub wymiana elementu, ustalamy dalszy sposób postępowania.
• Odsyłamy sprawdzony wtryskiwacz albo dobrany podzespół.

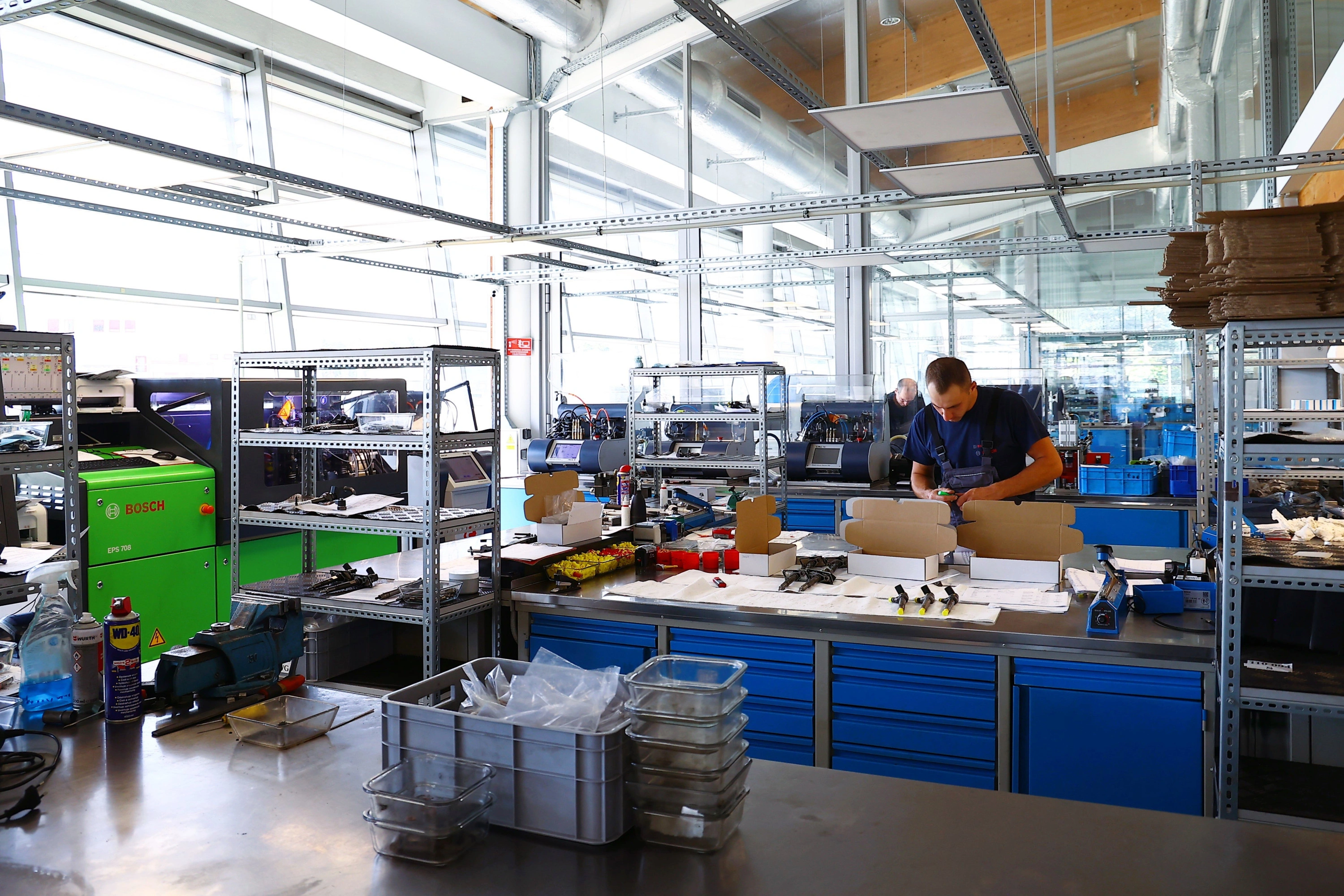

Zaplecze techniczne naszych pracowni

• Działamy od 1994 roku, dzięki czemu mamy ponad 30 lat doświadczenia w diagnostyce układów paliwowych.
• Obsługujemy benzynowe układy wtrysku pośredniego MPI/PFI i bezpośredniego GDI.
• Wykorzystujemy między innymi Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, GS4/10 oraz Hartridge Excalibur.
• Na czterokanałowym stanowisku badamy jednocześnie komplet czterech wtryskiwaczy, zachowując indywidualny wynik każdej sztuki.
• Warunki testu dobieramy do konstrukcji i testplanu zamiast stosować jedno ciśnienie dla wszystkich elementów.
• Wykonujemy test przed czyszczeniem oraz ponowną kontrolę po zakończeniu czynności.
• Stosujemy między innymi czyszczenie, płukanie oraz procedury odpowiednie dla konkretnej konstrukcji.
• W zakresie właściwym dla danego elementu analizujemy także czas reakcji i parametry elektryczne.
• Przy konstrukcjach, które tego wymagają i dla których dostępna jest odpowiednia procedura, wykonujemy kodowanie.
• Dokumentujemy wyniki przeprowadzonych badań.
• Dysponujemy wydzielonymi miejscami do przyjęcia, czyszczenia, diagnostyki i przygotowania elementów.
• Wtryskiwacze oraz części należące do poszczególnych zleceń są oznaczane i segregowane.
• Obsługujemy zlecenia wysyłkowe z całej Polski.

FAQ

Czy każdy benzynowy Volkswagen T5 2.0 ma takie same wtryskiwacze?
Nie. W T5 występuje między innymi silnik AXA 85 kW/115 KM z wtryskiem pośrednim oraz CJKB 110 kW/150 KM i CJKA 150 kW/204 KM z wtryskiem bezpośrednim. Dlatego część dobieramy według kodu silnika, numeru wtryskiwacza albo VIN.

Jaki układ wtryskowy ma Volkswagen T5 2.0 AXA?
AXA korzysta z wtrysku benzyny do kolektora dolotowego, czyli rozwiązania MPI/PFI. Nie jest to ten sam układ, który zastosowano w późniejszych turbodoładowanych jednostkach 2.0 TSI.

Czy nierówna praca 2.0 TSI oznacza uszkodzenie wtryskiwacza?
Nie. Podobny objaw może mieć kilka przyczyn, dlatego przed wymianą części warto potwierdzić dawkowanie, szczelność, rozpylanie i pozostałe parametry wtryskiwacza na stanowisku probierczym.

Czy lepiej badać jeden wtryskiwacz, czy cały komplet z czterocylindrowego T5?
Badanie kompletu daje możliwość bezpośredniego porównania wszystkich elementów. Na czterokanałowym GTBR-X każdy wtryskiwacz ma własny tor pomiarowy, dzięki czemu łatwiej wychwycić sztukę odbiegającą od pozostałych.

Czy do dobrania wtryskiwacza wystarczy numer VIN?
VIN jest bardzo pomocny przy ustalaniu fabrycznej konfiguracji samochodu, jednak przy wymontowanej części sprawdzamy również jej numer. Połączenie tych danych ogranicza ryzyko dobrania elementu wyłącznie na podstawie pojemności lub nazwy modelu.

Czy Carbon Zapp GTBR-X sprawdza tylko ilość podawanego paliwa?
Nie. W zależności od konstrukcji kontrolujemy również część elektryczną, szczelność, zachowanie w kilku punktach pracy, powtarzalność, czas reakcji i sposób rozpylania. Dlatego końcowa ocena nie opiera się na jednej wartości dawkowania.

Czy po demontażu wtryskiwacza 2.0 TSI można ponownie wykorzystać stare uszczelnienie?
Przy wtryskiwaczach bezpośrednich należy stosować procedurę montażową właściwą dla konkretnej konstrukcji i przewidziane dla niej uszczelnienia. Elementy takie jak pierścienie PTFE wymagają odpowiedniego przygotowania i montażu właściwymi narzędziami, dlatego zakres czynności ustalamy po identyfikacji wtryskiwacza.
