Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI PFI BMW Z4 E85 E86 2.0i 2.2i 2.5i 2.5si 3.0i 3.0si Z4 M już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę układów pośredniego i bezpośredniego wtrysku benzyny. Obsługujemy między innymi systemy MPI/PFI, GDI, FSI, TFSI, TSI oraz EcoBoost.

Każdy wtryskiwacz identyfikujemy, sprawdzamy i badamy na odpowiednio dobranym stanowisku probierczym. Pracę wykonuje zespół techników specjalizujących się w diagnostyce układów paliwowych.

W BMW Z4 E85 i E86 w wersjach 2.0i, 2.2i, 2.5i, 2.5si, 3.0i, 3.0si oraz Z4 M zastosowano wtrysk pośredni MPI/PFI, dlatego procedurę testową dostosowujemy właśnie do tego rodzaju układu.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Identyfikacja parametrów elektrycznych

Na początku sprawdzamy część elektryczną wtryskiwacza. W zależności od konstrukcji kontrolujemy między innymi oporność cewki i reakcję elementu wykonawczego.

Przykładowa oporność wtryskiwacza MPI może wynosić kilkanaście omów, np. 12,5 Ω, 13,1 Ω lub 14,0 Ω.

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz przepuszcza paliwo. Wtryskiwacz powinien pozostawać szczelny w warunkach określonych przez właściwy plan testowy.

Jeżeli podczas próby pojawia się paliwo na końcówce rozpylacza mimo braku sygnału otwierającego, wynik wskazuje na nieszczelność. Nawet niewielkie podciekanie może prowadzić do wzbogacenia mieszanki po wyłączeniu silnika lub utrudniać ponowny rozruch.

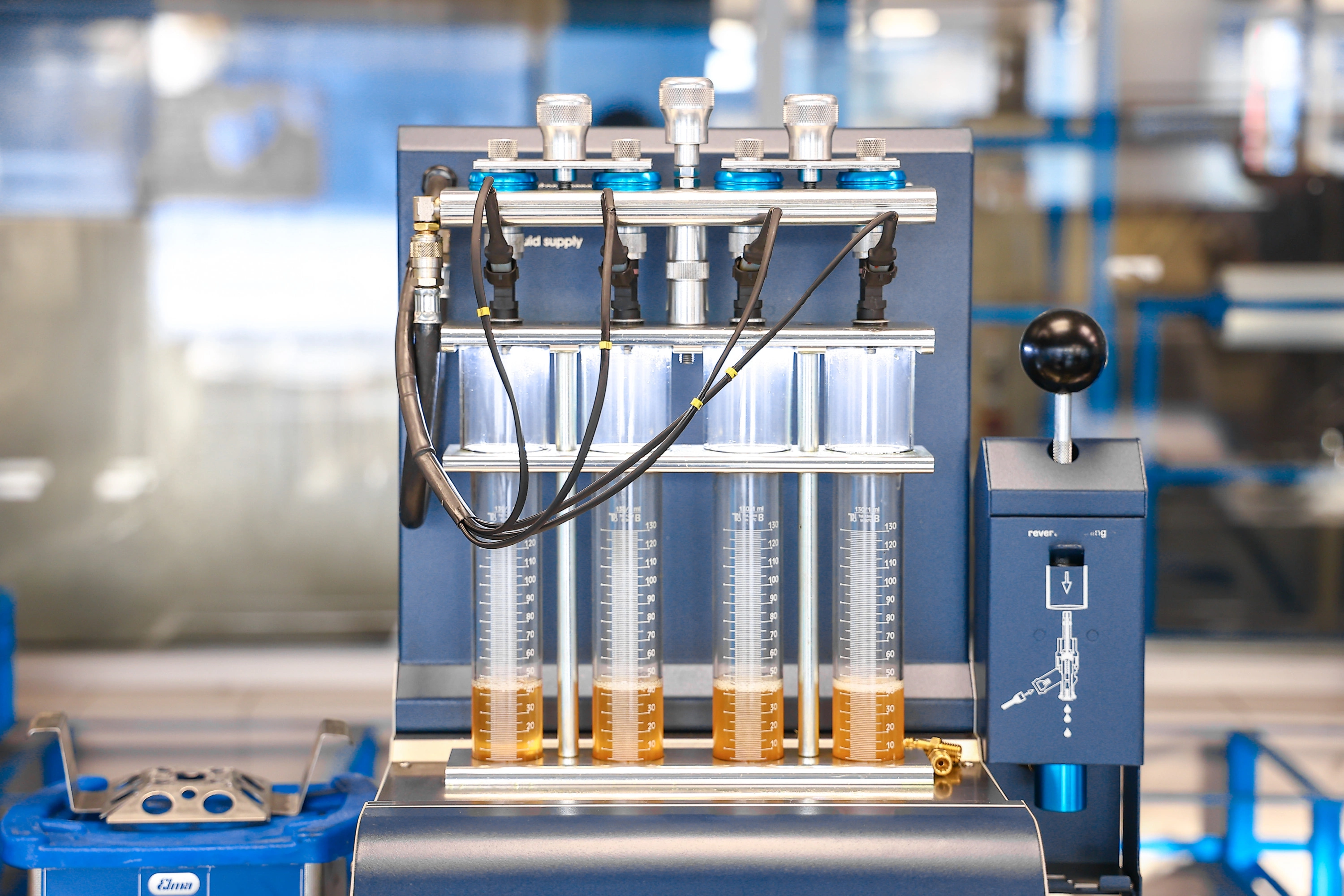

Pomiar dawki paliwa

Mierzymy ilość paliwa podawaną przez wtryskiwacz podczas określonego cyklu testowego.

Przykładowy wynik może wynosić 47,2 ml, podczas gdy drugi wtryskiwacz z tego samego kompletu uzyska 51,0 ml w identycznych warunkach. Sama liczba nie przesądza jeszcze o sprawności – oceniamy ją względem procedury oraz pozostałych elementów zestawu.

Pomiar wydatku

Sprawdzamy, ile paliwa wtryskiwacz przepuszcza w określonym czasie i przy ustalonych warunkach pracy.

Przykładowy pomiar może dać wynik 105 ml/min przed czyszczeniem i 118 ml/min po usunięciu ograniczenia przepływu. Są to wartości przykładowe, a nie dane referencyjne konkretnego wtryskiwacza.

Test dawkowania dynamicznego

Wtryskiwacz uruchamiamy wielokrotnie krótkimi impulsami, aby sprawdzić zachowanie bardziej zbliżone do rzeczywistej pracy silnika.

Przykładowo podczas określonego cyklu jedna sztuka może podać 8,6 ml, a pozostałe 9,4–9,6 ml. Taka różnica pokazuje, że samo sprawdzenie, czy wtryskiwacz „otwiera się”, nie wystarcza.

Test dawkowania przy dłuższym otwarciu

Sprawdzamy pracę wtryskiwacza również przy większym wysterowaniu.

Wyniki zestawiamy z pozostałymi sztukami i z wartościami przewidzianymi dla konkretnej procedury. Dzięki temu widzimy, czy wydajność pogarsza się wraz ze wzrostem zapotrzebowania na paliwo.

Minimalna dawka

W odpowiednich planach testowych sprawdzamy zachowanie przy bardzo krótkich impulsach sterujących.

Przykładowo jedna sztuka może uzyskać 1,8 ml, a inna 2,2 ml w tym samym cyklu. Przy małych dawkach nawet niewielka różnica procentowa może mieć znaczenie dla równomierności pracy.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Powtarzalność dawkowania

Kilka razy wykonujemy pomiar w tych samych warunkach i porównujemy rezultaty.

Jeżeli kolejne wyniki wynoszą przykładowo 10,1 ml, 10,0 ml i 10,1 ml, praca jest znacznie bardziej powtarzalna niż przy rezultatach 8,9 ml, 10,3 ml i 9,4 ml. Ostateczną ocenę odnosimy do właściwego planu testowego.

Czas reakcji

Jeżeli urządzenie i plan badania przewidują taki pomiar, sprawdzamy czas między podaniem sygnału sterującego a reakcją wtryskiwacza.

Wynik przedstawiany jest w jednostkach czasu, np. w ms. Różnica między wtryskiwaczami z jednego zestawu może wskazać sztukę reagującą wolniej od pozostałych.

Stabilność pracy

Obserwujemy, czy podczas kolejnych cykli parametry nie zmieniają się w sposób przypadkowy.

Wtryskiwacz może uzyskiwać prawidłową średnią dawkę, a jednocześnie wykazywać duże różnice pomiędzy kolejnymi pomiarami. Dlatego średnia wartość nie jest jedynym kryterium oceny.

Jakość rozpylania

Kontrolujemy sposób tworzenia strugi paliwa. Zwracamy uwagę na równomierność rozpylania, asymetrię oraz wyraźne strugi powstające zamiast właściwego rozpylenia.

Ocena rozpylania uzupełnia wyniki ilościowe. Dwa wtryskiwacze o podobnym wydatku nie zawsze tworzą paliwo w taki sam sposób.

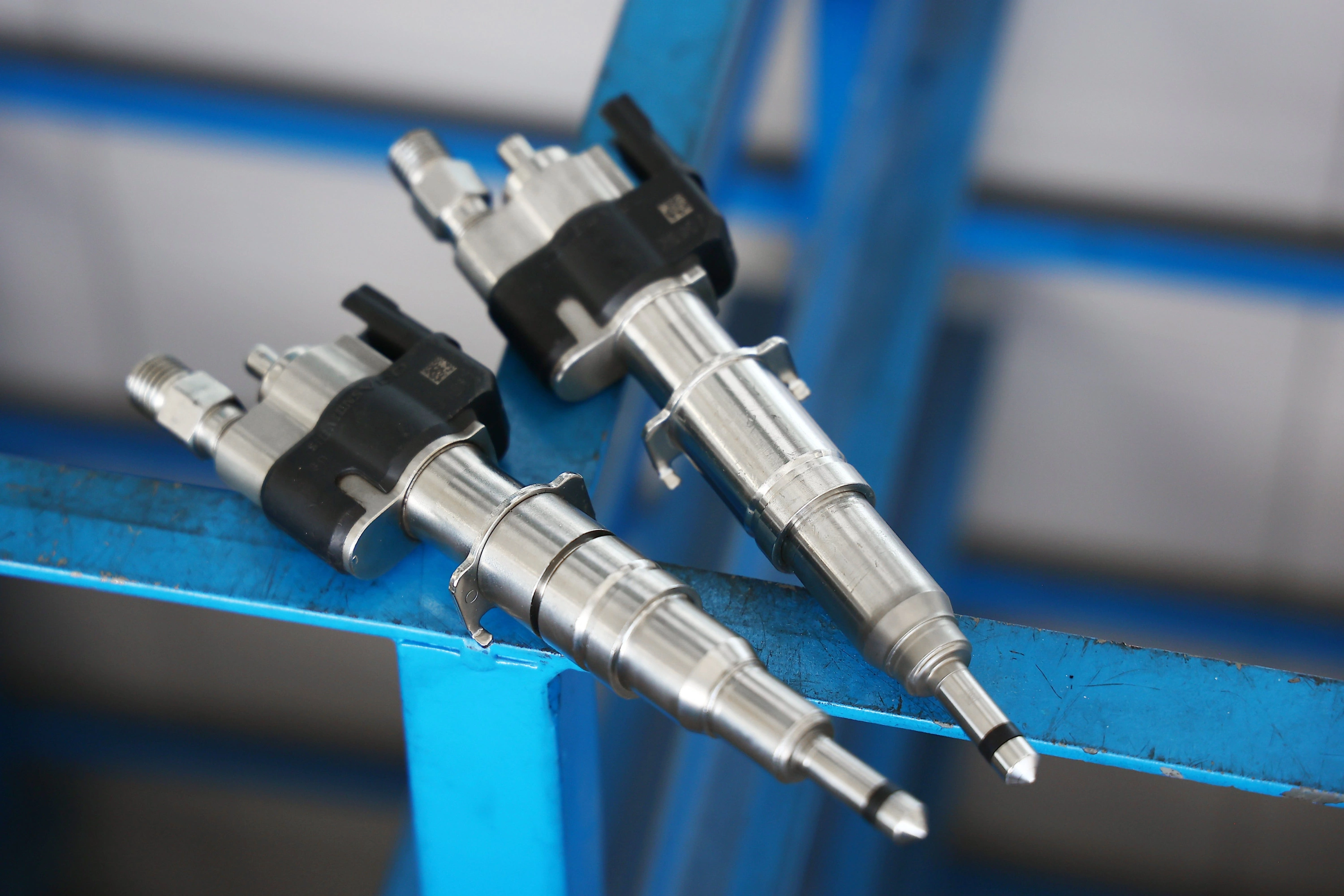

Test przed i po czyszczeniu

Wykonujemy pomiar początkowy, następnie przeprowadzamy odpowiednie czynności serwisowe i powtarzamy badanie.

Dzięki temu wynik nie opiera się na samym wyglądzie elementu. Widzimy konkretnie, czy zmieniło się dawkowanie, szczelność, równomierność pracy lub jakość rozpylania.

Dlaczego badamy każdy wtryskiwacz osobno?

• Każda sztuka może mieć inny stopień zużycia i inną charakterystykę pracy.
• Dobry wynik jednego wtryskiwacza nie oznacza, że pozostałe są sprawne.
• Porównanie kompletu pozwala znaleźć element odbiegający dawką, szczelnością, reakcją lub innym mierzonym parametrem.
• Badanie wszystkich sztuk pokazuje, czy zestaw pracuje równomiernie.
• Przy BMW Z4 E85/E86 porównanie całego kompletu pozwala odróżnić pojedynczą niesprawność od różnic występujących w kilku cylindrach.

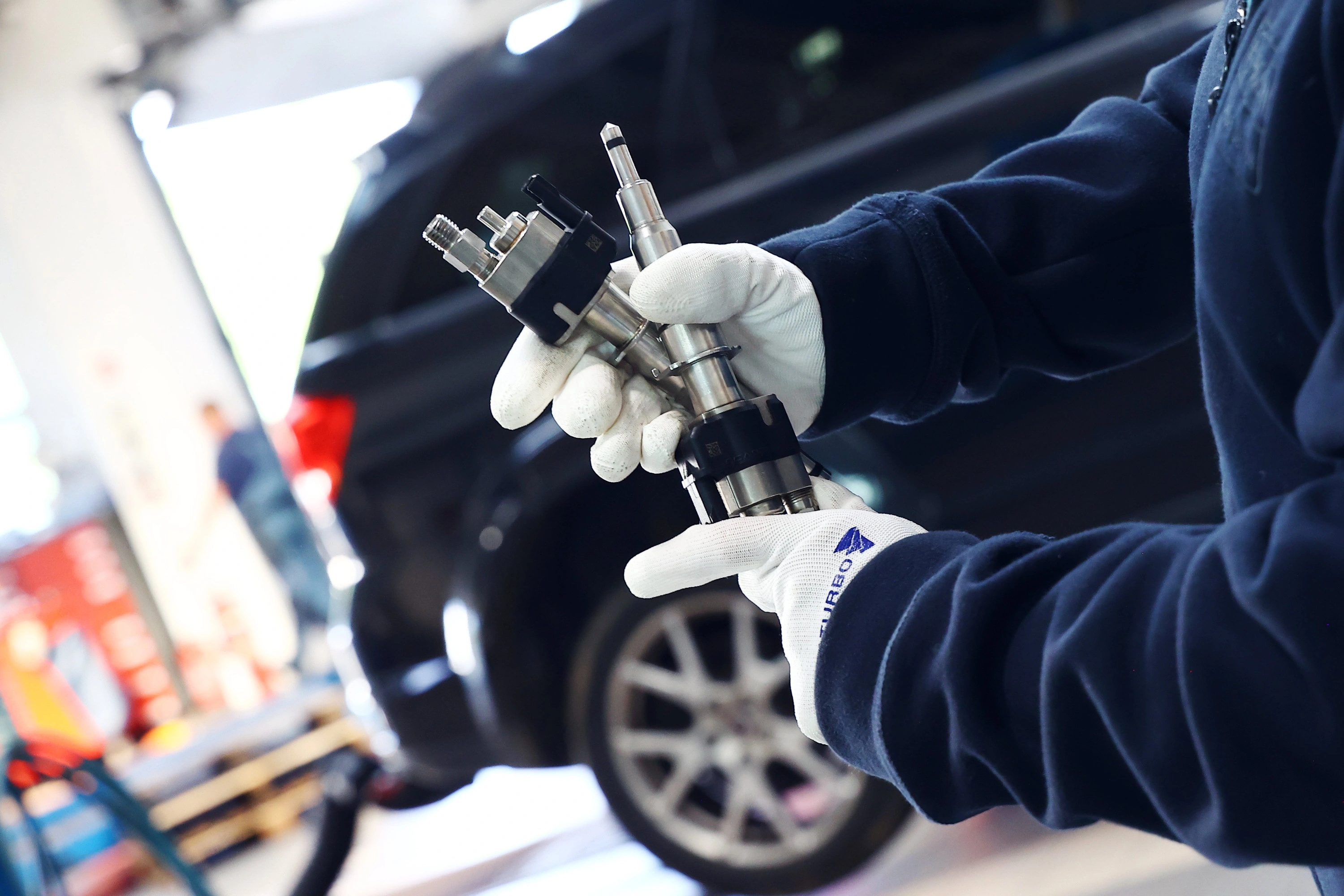

Jak wygląda przyjęcie przez nas wtryskiwaczy do serwisu?

• Odczytujemy numer znajdujący się na wtryskiwaczu.
• Ustalamy producenta i właściwą rodzinę podzespołu.
• Określamy rodzaj układu wtryskowego.
• Sprawdzamy stan obudowy, końcówki i przyłączy.
• Szukamy śladów pęknięć, uszkodzeń mechanicznych oraz wcześniejszych ingerencji.
• Kontrolujemy dostępne elementy elektryczne.
• Każdą sztukę oznaczamy i przypisujemy do konkretnego zlecenia.

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI/HPI

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy?

• Czyszczenie ultradźwiękowe wykorzystujemy do usuwania osadów z powierzchni oraz dostępnych obszarów elementu.
• Czyszczenie wewnętrzne stosujemy w celu usunięcia zanieczyszczeń ograniczających przepływ paliwa wewnątrz wtryskiwacza.
• Przepłukiwanie wykonujemy tam, gdzie pozwala na to konstrukcja podzespołu i stosowana procedura.
• Ponowne badanie przeprowadzamy po czyszczeniu, żeby sprawdzić rzeczywisty wpływ wykonanych czynności.
• Porównujemy wyniki, zamiast oceniać skuteczność czyszczenia jedynie na podstawie wyglądu wtryskiwacza.

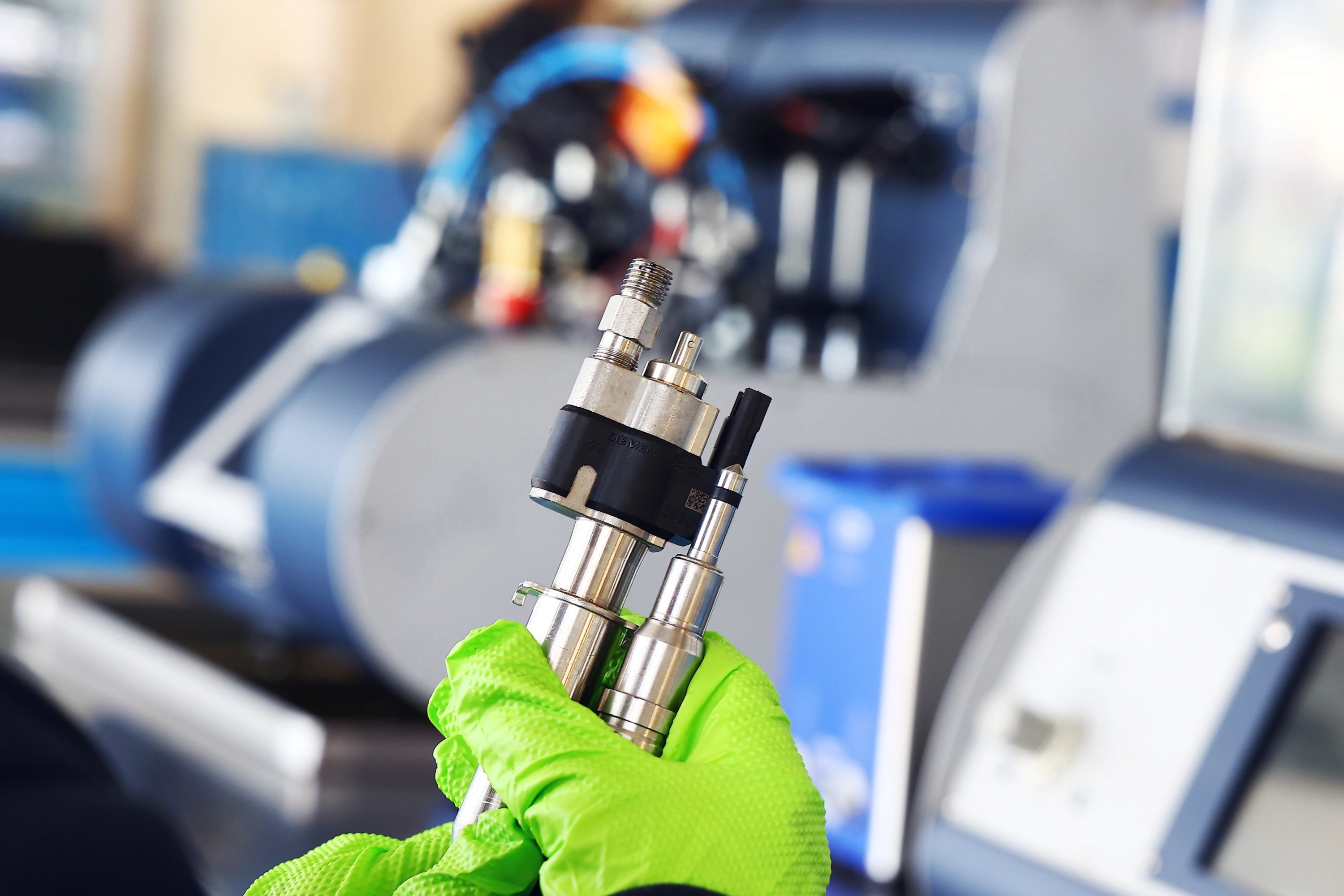

Testowanie wtryskiwaczy na Carbon Zapp GDU.4R-X w naszej pracowni

Do diagnostyki wtryskiwaczy benzynowych wykorzystujemy między innymi specjalistyczne stanowisko Carbon Zapp GDU.4R-X. Producent określa je jako urządzenie przeznaczone do testowania i obsługi systemów bezpośredniego wtrysku benzyny. Stanowisko obsługuje jednocześnie do czterech wtryskiwaczy GDI oraz konwencjonalne wtryskiwacze benzynowe EFI. Producent podaje maksymalne ciśnienie stanowiska 650 barów.

Dla klasycznych wtryskiwaczy MPFI producent przewiduje testowanie niskociśnieniowe w zakresie 0–10 barów.

Co sprawdzamy na stanowisku?

Stanowisko pozwala między innymi na:

• testowanie do czterech wtryskiwaczy,
• obsługę wtryskiwaczy GDI różnych producentów,
• sprawdzanie konwencjonalnych wtryskiwaczy EFI,
• niskociśnieniowe testowanie MPFI,
• automatyczne wykonywanie odpowiednich planów testowych,
• pomiar dynamicznej masy paliwa,
• pomiar czasu reakcji rozpylacza za pomocą przewidzianego przez producenta systemu,
• płukanie i obsługę wybranych wtryskiwaczy GDI,
• płukanie wsteczne w przewidzianych zastosowaniach,
• obsługę wybranych konstrukcji piezoelektrycznych.

Producent wskazuje w materiałach między innymi pomiar czasu reakcji rozpylacza, dynamiczny pomiar masy oraz funkcję płukania wstecznego przy ciśnieniu 25 barów.

Dokładność pomiaru

Według dokumentacji technicznej stanowisko wykorzystuje dynamiczny czujnik pomiarowy BK Coriolis. Dla wskazanego w dokumentacji zakresu producent podaje dokładność ±0,1% oraz powtarzalność ±0,05%. Dane te dotyczą układu pomiarowego urządzenia i nie oznaczają dopuszczalnej tolerancji konkretnego wtryskiwacza.

Dlaczego sprawdzamy więcej niż jeden punkt pracy?

Prawidłowa dawka przy jednym ustawieniu nie potwierdza sprawności wtryskiwacza w całym zakresie pracy. Element może zachowywać się poprawnie przy większym otwarciu, a wykazywać różnicę przy krótkim impulsie. Może również uzyskać poprawną średnią dawkę, ale pracować niestabilnie podczas kolejnych cykli.

Dlatego analizujemy wyniki wynikające z konkretnego planu testowego, zamiast opierać ocenę na pojedynczym pomiarze.

Jak interpretujemy wyniki?

Oceniamy wtryskiwacz na podstawie danych zmierzonych na stanowisku, wartości i limitów przewidzianych dla właściwej procedury oraz doświadczenia technika.

Sam wynik liczbowy bez informacji o warunkach testu nie daje pełnej odpowiedzi. Znaczenie ma również porównanie kolejnych prób oraz zachowanie pozostałych wtryskiwaczy z kompletu.

Obsługujemy podzespoły różnych producentów, w tym Bosch, Continental, Siemens VDO, Delphi i Denso. Procedurę dobieramy według konstrukcji i numeru części.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wtryskiwaczy

• Podczas testu ustalamy rzeczywistą charakterystykę podzespołu, jeżeli przewiduje to właściwa procedura.
• Dwa wtryskiwacze tego samego typu mogą wykazywać niewielkie różnice dawkowania i reakcji.
• W systemach wykorzystujących indywidualne korekty sterownik otrzymuje informację umożliwiającą uwzględnienie tych różnic.
• Kod powstaje wyłącznie tam, gdzie określona technologia i dostępny plan testowy przewidują taką funkcję.
• Nie przypisujemy kodowania wszystkim wtryskiwaczom benzynowym.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach wtryskiwaczy piezoelektrycznych wykonujemy procedury służące przywróceniu właściwości układu piezo, jeżeli pozwalają na to konstrukcja elementu oraz wynik wcześniejszej diagnostyki.

Stanowisko GDU.4R-X przewiduje funkcję przeznaczoną do obsługi stosowanych w GDI elementów piezo po czyszczeniu wewnętrznym i płukaniu wstecznym.

Co zapewniamy naszym klientom?

• Przekazujemy wynik diagnostyki każdego badanego wtryskiwacza.
• Pokazujemy najważniejsze zmierzone parametry wynikające z zastosowanego planu.
• Informujemy o wyniku próby szczelności.
• Przedstawiamy wyniki dawkowania i wydatku, jeżeli obejmuje je procedura.
• Podajemy wynik czasu reakcji tam, gdzie dany plan przewiduje taki pomiar.
• Oceniamy sposób rozpylania paliwa.
• Pokazujemy wynik uzyskany po czyszczeniu.
• Przy kilku wtryskiwaczach porównujemy cały zestaw.
• Dokumentujemy badanie wykonane na stanowisku probierczym.
• Przygotowujemy indywidualny protokół parametrów potwierdzający wynik.
• Przed zakończeniem zlecenia wykonujemy kontrolę jakości.
• Na wykonany zakres regeneracji udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka i obsługa wtryskiwacza benzynowego w naszym serwisie?

Sprawdzenie jednego wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto.

Sprawdzenie jednego wtryskiwacza bezpośredniego kosztuje 103 zł netto.

W podanej cenie diagnostyki znajduje się test wstępny, czyszczenie oraz kontrola końcowa.

Przed kontaktem telefonicznym warto przygotować numer znajdujący się na starym wtryskiwaczu albo dane pojazdu i numer VIN. Na tej podstawie dobieramy właściwy podzespół i sprawdzamy dostępne warianty.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również bez konieczności osobistego przyjazdu klienta do naszej pracowni.

Organizujemy odbiór wtryskiwaczy kurierem i przyjmujemy przesyłki z całej Polski. Własny komplet trafia do nas na diagnostykę, czyszczenie i dalszą obsługę. Po zakończeniu prac odsyłamy podzespół pod wskazany adres. Dostępne nowe lub zregenerowane wtryskiwacze również wysyłamy bezpośrednio do klienta. Obsługujemy dostawy przez DPD, InPost oraz Paczkomat. Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie. Termin przygotowania przesyłki może również zależeć od dostępności części potrzebnych do wykonania zlecenia.

Jak przygotować wtryskiwacze do wysyłki? Przed zapakowaniem zabezpieczamy lub zalecamy zabezpieczyć króćce i miejsca narażone na zabrudzenie. Elementy należy unieruchomić w paczce tak, aby nie uderzały o siebie podczas transportu. Do przesyłki warto dołączyć dane kontaktowe oraz podstawowe informacje dotyczące zlecenia.

Jak wygląda zlecenie krok po kroku?

• Otrzymujemy numer wtryskiwacza albo dane BMW Z4 i VIN.
• Ustalamy właściwy sposób przyjęcia części i organizujemy odbiór kurierski.
• Po dostarczeniu identyfikujemy i oznaczamy podzespoły.
• Wykonujemy badanie wstępne.
• Przeprowadzamy właściwe czyszczenie.
• Powtarzamy pomiary i wykonujemy kontrolę końcową.
• Przekazujemy wynik diagnostyki i informację o stanie każdego elementu.
• Jeżeli potrzebny jest szerszy zakres prac, przedstawiamy dalszy sposób obsługi.
• Po zakończeniu zlecenia odsyłamy wtryskiwacze albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co oznaczają?

Korekty paliwowe pokazują, w jaki sposób sterownik silnika zmienia ilość podawanego paliwa na podstawie informacji z układu sterowania mieszanką.

• STFT – Short Term Fuel Trim to korekta krótkoterminowa. Sterownik zmienia ją na bieżąco w odpowiedzi na aktualne warunki pracy silnika.
• LTFT – Long Term Fuel Trim to korekta długoterminowa. Pokazuje kierunek zmian, których sterownik nauczył się podczas dłuższej eksploatacji.
• Dodatnia korekta oznacza, że sterownik zwiększa dawkę paliwa, ponieważ układ wskazuje tendencję do zbyt ubogiej mieszanki.
• Ujemna korekta oznacza, że sterownik ogranicza dawkę, ponieważ mieszanka wykazuje tendencję do nadmiernego wzbogacenia.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny problemów

• nagar i osady,
• zanieczyszczenia obecne w benzynie,
• ograniczona drożność kanałów,
• nieprawidłowa praca cewki,
• utrata szczelności,
• zużycie końcówki rozpylającej,
• pogorszenie jakości strugi paliwa.

Możliwe skutki

• nierówna praca silnika,
• wyższe zużycie paliwa,
• szarpanie podczas jazdy,
• pogorszenie osiągów,
• nieprawidłowy skład mieszanki,
• zwiększone obciążenie katalizatora.

Jak jakość benzyny wpływa na wtryskiwacze?

Zanieczyszczenia obecne w paliwie mogą odkładać się w bardzo małych kanałach wtryskiwacza i stopniowo ograniczać jego przepływ. Benzyna przechowywana przez długi czas zmienia swoje właściwości, a powstające produkty starzenia sprzyjają tworzeniu osadów. Znaczenie mają również biokomponenty, które wpływają na właściwości paliwa podczas dłuższego magazynowania. Obecność wilgoci oraz drobnych zanieczyszczeń dodatkowo pogarsza warunki pracy precyzyjnych elementów układu wtryskowego.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy specjalistycznej pracowni?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze precyzyjnych elementów układów paliwowych.
• Przed wykonaniem dalszych prac najpierw sprawdzamy rzeczywisty stan wtryskiwacza.
• Po czyszczeniu lub regeneracji ponownie wykonujemy pomiary.
• Korzystamy ze specjalistycznych stanowisk przeznaczonych do wtryskiwaczy benzynowych.
• Carbon Zapp GDU.4R-X pozwala testować do czterech wtryskiwaczy jednocześnie, obsługuje GDI i konwencjonalne EFI, a jego maksymalna wartość ciśnienia wynosi 650 barów.
• Dla wtryskiwaczy MPFI urządzenie przewiduje testowanie niskociśnieniowe do 10 barów.

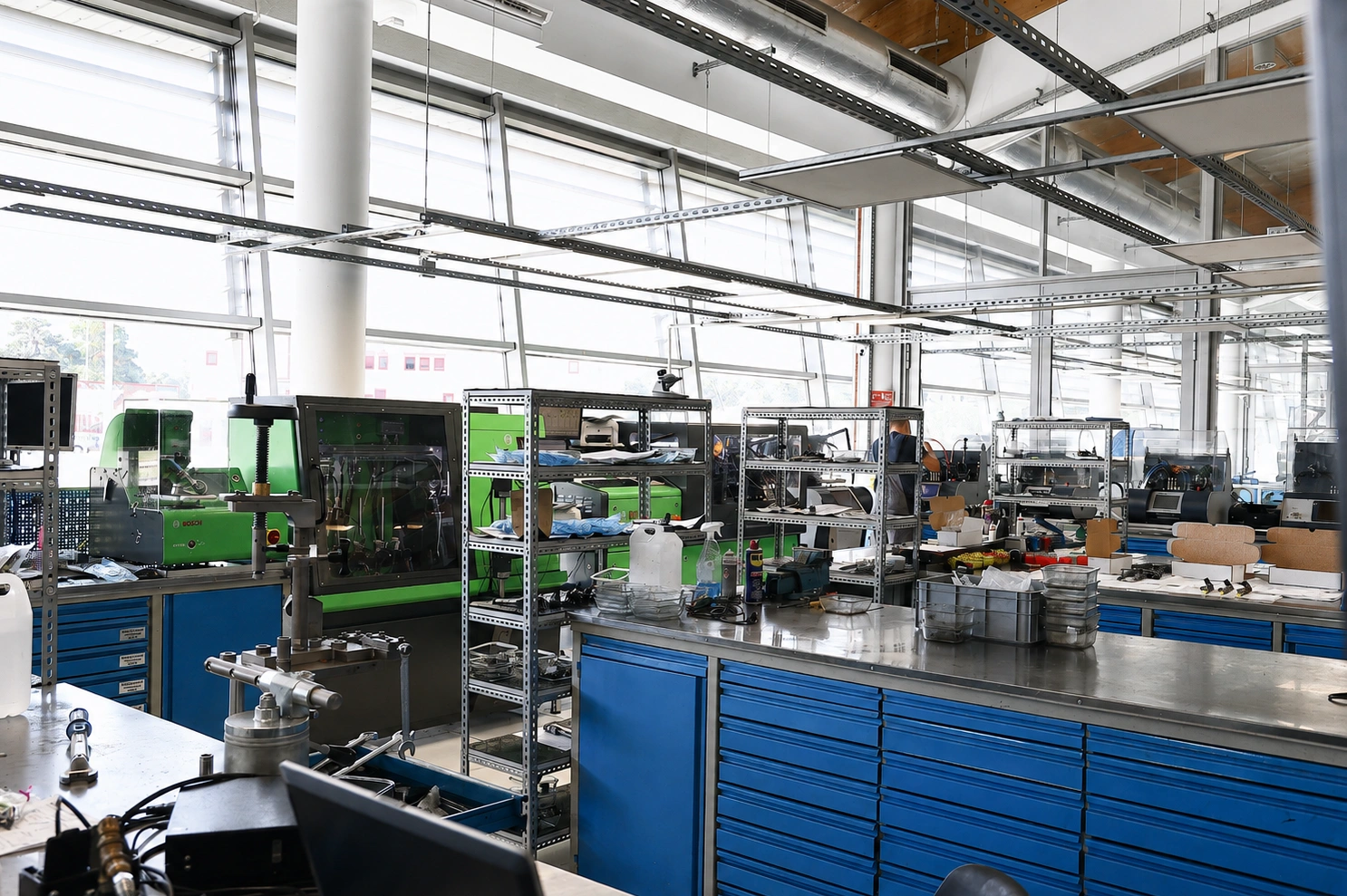

• Wydzielamy miejsca przeznaczone do demontażu, czyszczenia, diagnostyki i ponownego przygotowania elementów.
• Każdy wtryskiwacz oraz jego części oznaczamy i przypisujemy do właściwego zlecenia.
• Dobieramy procedurę do technologii i numeru części.
• Wykonujemy test przed czynnościami serwisowymi i test po ich zakończeniu.
• Obsługujemy zarówno układy MPI/PFI, jak i wysokociśnieniowe systemy GDI.
• W wybranych systemach realizujemy procedury kodowania zgodnie z dostępnym planem testowym.
• Dokumentujemy wyniki przeprowadzonych badań.
• Przy badaniu kompletu zestawiamy rezultaty poszczególnych sztuk.
• Przyjmujemy wtryskiwacze wysyłkowo z całej Polski.

FAQ

Czy w BMW Z4 E85/E86 występują wtryskiwacze bezpośrednie GDI?
W wersjach 2.0i, 2.2i, 2.5i, 2.5si, 3.0i, 3.0si oraz Z4 M opisanych w tym artykule zastosowano wtrysk pośredni MPI/PFI. Dlatego dobieramy procedurę właściwą dla wtryskiwaczy portowych, a nie wysokociśnieniowego GDI.

Czy wystarczy sprawdzić tylko jeden podejrzany wtryskiwacz?
Sprawdzamy pojedynczą sztukę, ale badanie całego kompletu daje znacznie więcej informacji. Pozwala porównać dawkowanie i znaleźć element, który pracuje inaczej niż pozostałe.

Czy po czyszczeniu zawsze wykonujecie ponowny test?
Tak. Wynik po wykonaniu czynności serwisowych pozwala stwierdzić, czy poprawiła się dawka, równomierność, szczelność lub sposób rozpylania.

Ile kosztuje sprawdzenie wtryskiwacza BMW Z4?
Diagnostyka jednego wtryskiwacza pośredniego kosztuje 45 zł netto. Cena obejmuje test wstępny, czyszczenie i kontrolę końcową jednej sztuki.

Czy wtryskiwacze z BMW Z4 można przesłać kurierem?
Tak. Organizujemy odbiór kurierski z całej Polski, wykonujemy diagnostykę i odsyłamy podzespoły po zakończeniu zlecenia. Przed kontaktem warto przygotować numer wtryskiwacza albo VIN samochodu.
