Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI MPI PFI BMW M6 E24 E63 E64 F06 F12 F13 M6 Competition już od 49 zł

W naszym serwisie wykonujemy kompleksową diagnostykę i weryfikację benzynowych układów wtryskowych. Obsługujemy zarówno wtrysk pośredni MPI/PFI, jak i wtrysk bezpośredni GDI oraz rozwiązania określane przez producentów m.in. jako FSI, TFSI, TSI czy EcoBoost.

Mamy wyspecjalizowany zespół techników i profesjonalne stanowiska probiercze. Sprawdzamy każdy wtryskiwacz w kontrolowanych warunkach, dzięki czemu możemy ocenić nie tylko to, czy działa, ale również jak dawkuje paliwo, jak szybko reaguje i czy pracuje powtarzalnie.

W BMW w generacjach E24 oraz E63/E64 stosowany jest wtrysk pośredni MPI/PFI, natomiast BMW M6 F06, F12 i F13, również w odmianach Competition, wykorzystuje bezpośredni wtrysk benzyny High Precision Direct Petrol Injection, należący do grupy systemów GDI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Kontrola elektryczna

W odpowiednich typach wtryskiwaczy sprawdzamy obwód elementu wykonawczego, ponieważ przerwa, zwarcie lub nietypowa wartość elektryczna może uniemożliwiać prawidłowe sterowanie; przykładowy wynik pomiaru rezystancji może wynosić 12,3 Ω, ale prawidłową wartość zawsze oceniamy według konkretnej konstrukcji.

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza paliwa pod zadanym ciśnieniem, ponieważ nawet niewielki przeciek może powodować wzbogacanie mieszanki, trudniejszy rozruch i nierówną pracę silnika.

Pomiar dawki paliwa

Mierzymy ilość paliwa podaną podczas określonego cyklu testowego; przykładowo jedna sztuka może uzyskać 42,8 ml, a druga 38,9 ml w identycznym punkcie pomiarowym, co od razu pokazuje różnicę wymagającą dalszej analizy.

Pomiar wydatku

Określamy ilość medium przepływającego przez wtryskiwacz w jednostce czasu, np. 85,4 ml/min, a uzyskany wynik odnosimy do właściwego planu testowego i pozostałych sztuk z kompletu.

Test dawkowania dynamicznego

Sterujemy wtryskiwaczem impulsowo, aby sprawdzić zachowanie odpowiadające zmieniającej się pracy silnika; wynik może być przedstawiony np. jako 14,6 ml dla ustalonej sekwencji impulsów.

Test dawkowania przy małej dawce

Sprawdzamy zachowanie wtryskiwacza przy krótkich impulsach sterujących, ponieważ właśnie w tym obszarze mogą być widoczne problemy wpływające na bieg jałowy i niewielkie obciążenie.

Test częściowego obciążenia

Badamy dawkowanie w ustalonym pośrednim punkcie pracy, aby sprawdzić, czy wzrost wydatku następuje prawidłowo wraz ze zmianą warunków sterowania.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Test większego obciążenia

Sprawdzamy pracę w bardziej wymagającym punkcie planu testowego, ponieważ prawidłowe zachowanie przy małej dawce nie gwarantuje prawidłowego przepływu przy większym zapotrzebowaniu na paliwo.

Pomiar czasu reakcji

Jeżeli technologia wtryskiwacza i zastosowany plan testowy na to pozwalają, mierzymy czas pomiędzy sygnałem sterującym a rzeczywistą reakcją rozpylacza; przykładowy wynik może wynosić 0,94 ms dla jednej sztuki i 1,11 ms dla drugiej.

Test przy różnych ciśnieniach

Sprawdzamy wtryskiwacz w kilku punktach przewidzianych dla danego typu, ponieważ jego charakterystyka może zmieniać się wraz z ciśnieniem i jedna prawidłowa próba nie wystarcza do oceny całego zakresu pracy.

Stabilność dawkowania

Powtarzamy pomiar, aby sprawdzić, czy kolejne cykle dają podobny rezultat, np. 42,7 ml, 42,8 ml i 42,9 ml, zamiast przypadkowo zmieniającej się dawki.

Powtarzalność pracy

Porównujemy wyniki kolejnych prób oraz wszystkich sztuk z kompletu, ponieważ sprawny wtryskiwacz powinien zachowywać przewidywalną charakterystykę w tych samych warunkach.

Ocena rozpylania

Obserwujemy sposób tworzenia strugi paliwa, ponieważ nierówny, zdeformowany lub niestabilny obraz rozpylania może wskazywać na zabrudzenie albo zużycie części roboczej.

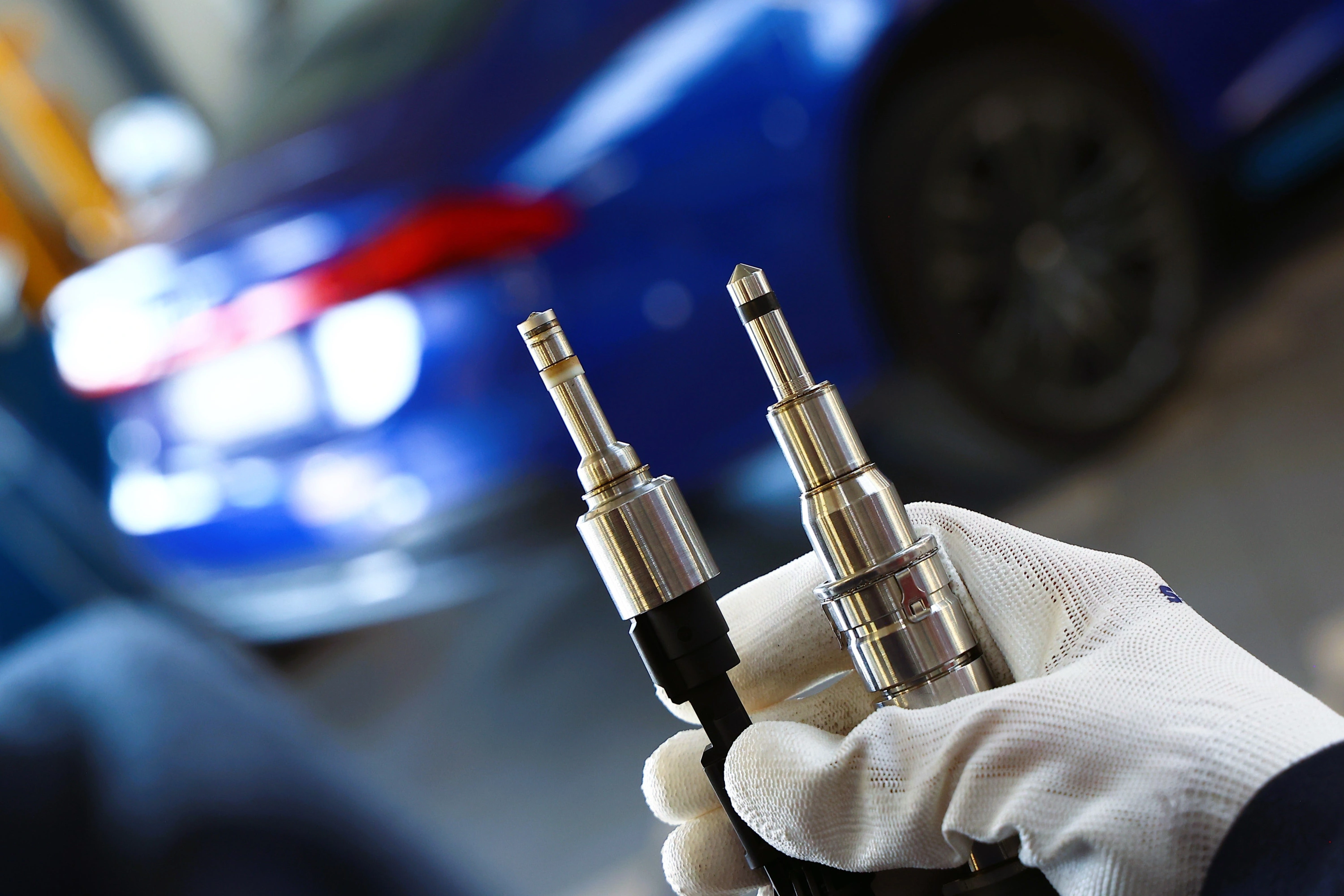

Dlaczego badamy każdy wtryskiwacz osobno i zalecamy kontrolę kompletu?

• Każda sztuka zużywa się inaczej. Dwa wtryskiwacze pracujące w tym samym silniku mogą mieć inną dawkę, czas reakcji lub szczelność.
• Dobry wynik jednej sztuki nie mówi nic pewnego o pozostałych. Każdy element wymaga własnego pomiaru.
• Porównanie kompletu ujawnia różnice. Możemy znaleźć wtryskiwacz, który dawkuje inaczej, reaguje wolniej albo nie zachowuje wymaganej szczelności.
• Oceniamy równomierność pracy całego zestawu. Jest to szczególnie ważne w wielocylindrowych silnikach BMW M6.

Jak wygląda przyjęcie przez nas wtryskiwaczy do serwisu?

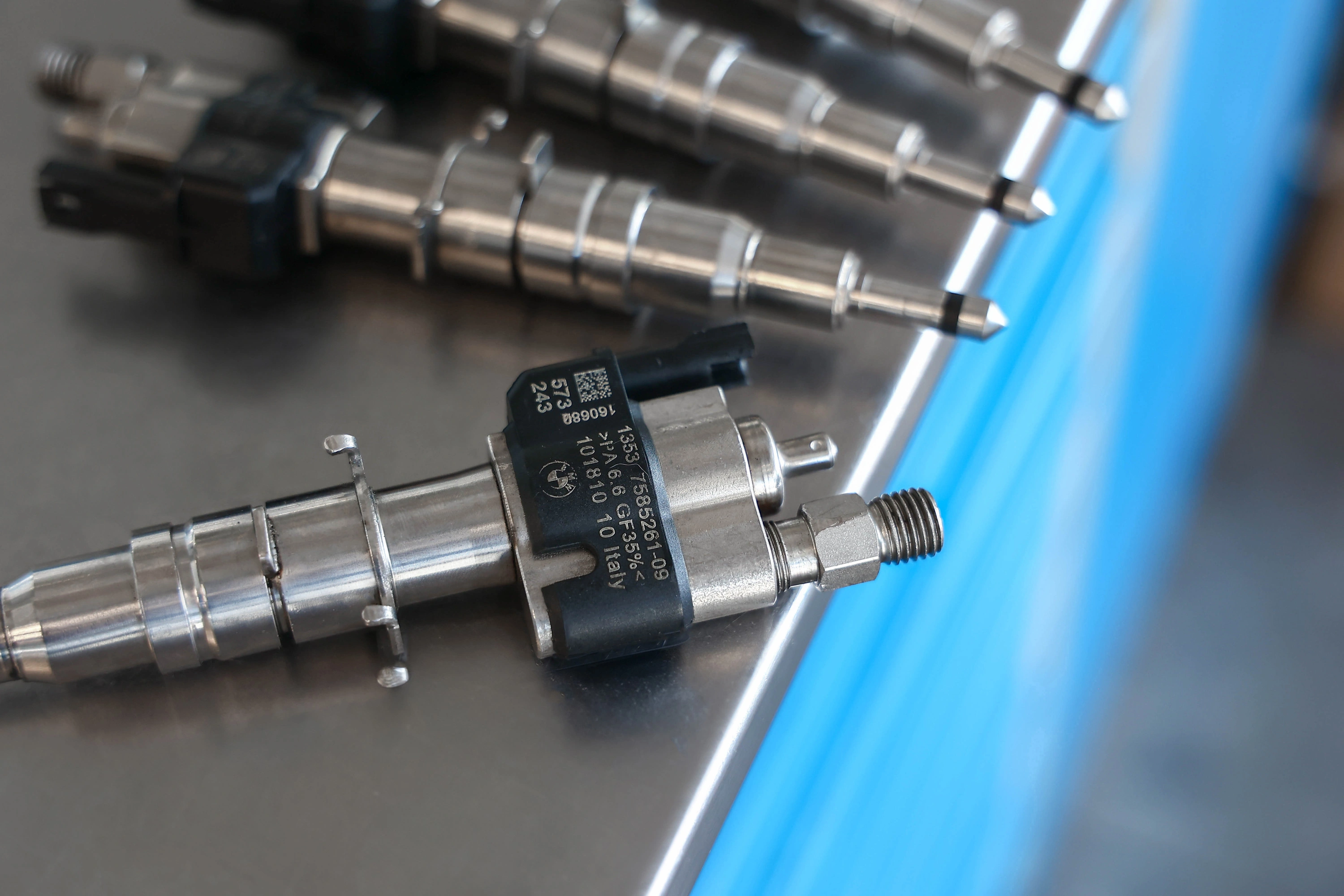

• Identyfikujemy wtryskiwacz. Sprawdzamy jego konstrukcję i wykonanie.
• Odczytujemy numer katalogowy. Numer części jest podstawą doboru właściwej procedury oraz ewentualnego podzespołu zamiennego.
• Ustalamy producenta. Obsługujemy m.in. rozwiązania Bosch, Continental, Siemens VDO, Delphi i Denso.
• Określamy technologię wtrysku. Rozróżniamy m.in. wtryskiwacze MPI/PFI oraz wysokociśnieniowe GDI.

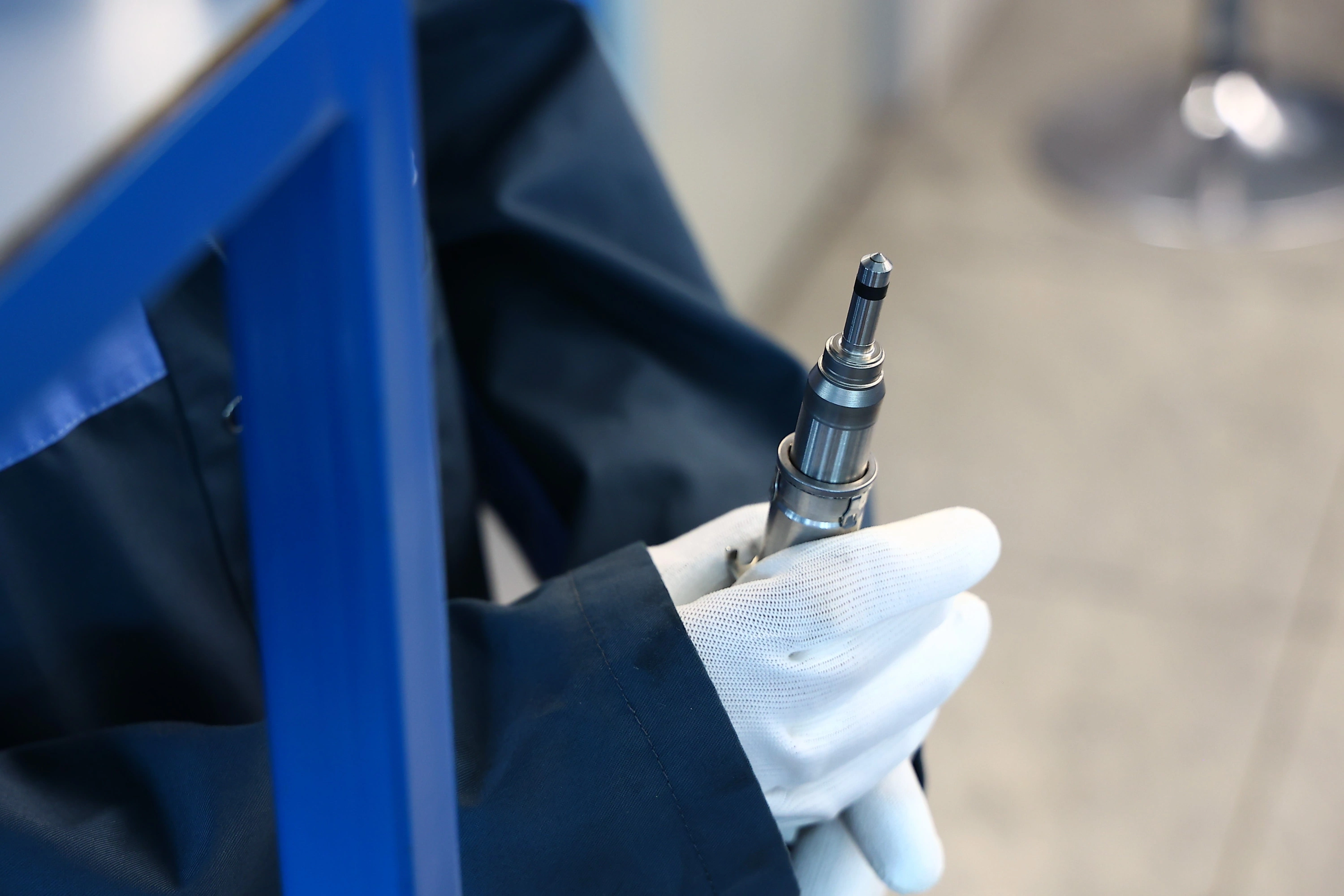

• Wykonujemy oględziny zewnętrzne. Szukamy pęknięć, korozji, zabrudzeń oraz śladów wcześniejszych ingerencji.
• Oceniamy uszkodzenia mechaniczne. Sprawdzamy korpus, końcówkę wtryskiwacza, przyłącza i powierzchnie uszczelniające.
• Kontrolujemy elementy elektryczne. Zakres pomiaru dobieramy do konstrukcji danego wtryskiwacza.
• Przypisujemy każdą sztukę do zlecenia. Wtryskiwacze i ich elementy pozostają oznaczone przez cały proces obsługi.

Wtrysk pośredni MPI/PFI kontra bezpośredni GDI

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy?

• Czyszczenie ultradźwiękowe wykorzystujemy do usuwania osadów z dostępnych powierzchni oraz elementów wtryskiwacza, gdy jego konstrukcja i stan pozwalają na taką procedurę.


• Czyszczenie wewnętrzne stosujemy, aby usunąć zanieczyszczenia ograniczające przepływ w kanałach paliwowych.


• Płukanie przeprowadzamy zgodnie z konstrukcją wtryskiwacza i wyposażeniem stanowiska.

Po czyszczeniu ponownie wykonujemy pomiary. Dzięki temu nie oceniamy skuteczności procesu wzrokowo, lecz na podstawie rzeczywistej zmiany parametrów.

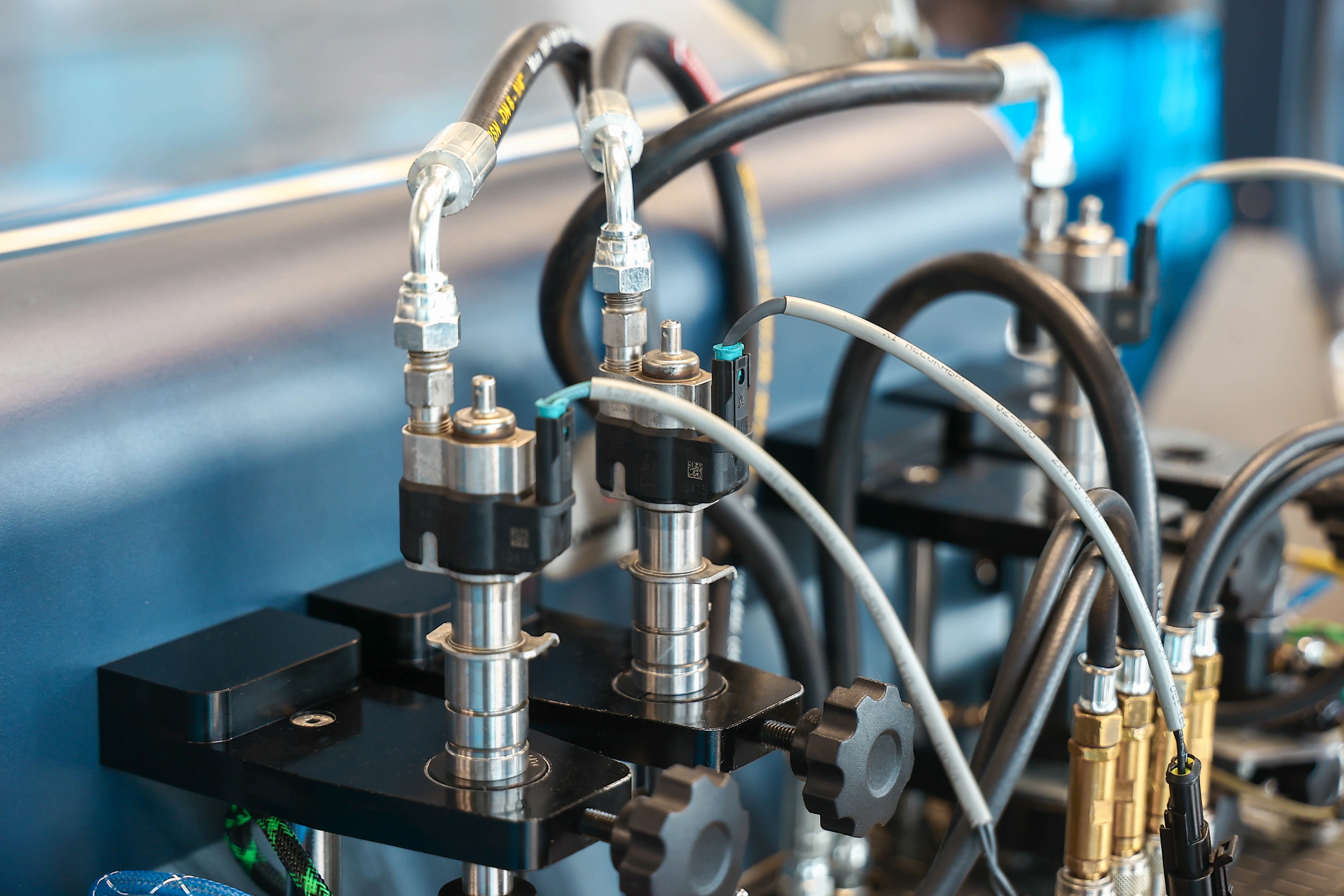

Testowanie na stanowisku Carbon Zapp GDU.4R-X - jak sprawdzamy wtryskiwacze?

Obsługujemy wtryskiwacze wielu producentów, m.in. Bosch, Continental, Siemens VDO, Delphi i Denso. Procedurę dobieramy do numeru części oraz technologii, a końcowa interpretacja wyników zawsze wymaga doświadczenia naszego technika.

Do profesjonalnej diagnostyki wtryskiwaczy benzynowych wykorzystujemy Carbon Zapp GDU.4R-X, czyli specjalistyczne stanowisko z rodziny GDU.4R przeznaczone do badania i obsługi układów bezpośredniego wtrysku benzyny oraz klasycznych wtryskiwaczy EFI. Producent przewiduje równoczesną obsługę czterech wtryskiwaczy. Stanowisko obsługuje wtryskiwacze GDI różnych producentów, klasyczne benzynowe EFI oraz plany testowe oparte na bazie danych urządzenia.

Maksymalna zdolność ciśnieniowa GDU.4R-X wynosi 650 bar.

Dlaczego wykorzystujemy profesjonalne stanowisko probiercze?

GDI pracuje w warunkach znacznie bardziej wymagających niż klasyczny wtrysk pośredni. W praktyce potrzebujemy więc kontrolowanego źródła ciśnienia, odpowiedniego sygnału sterującego, dokładnego pomiaru ilości podawanego medium oraz możliwości powtarzania testu w tych samych warunkach.

Dla konwencjonalnych wtryskiwaczy MPFI Carbon Zapp podaje zakres niskociśnieniowych testów 0–10 bar.

Co możemy mierzyć i kontrolować na GDU.4R-X?

• Pomiar ilości i wydatku medium. Stanowisko wykorzystuje dynamiczny czujnik pomiarowy BK Coriolis. Dla tego toru producent podaje zakres 1–1000 ml/min, dokładność ±0,1% i powtarzalność ±0,05%.
• Pomiar czasu reakcji rozpylacza. GDU.4R-X umożliwia pomiar nozzle reaction time przy wykorzystaniu czujnika RSP. Pozwala nam ocenić, jak szybko wtryskiwacz rzeczywiście odpowiada na sterowanie.
• Praca przy różnych punktach ciśnienia. Możemy przeprowadzać test zgodnie z wymaganiami konkretnego systemu, zamiast oceniać wtryskiwacz wyłącznie przy jednym ciśnieniu.
• Powtarzalność dawkowania. Kolejne wyniki zestawiamy ze sobą, dzięki czemu widzimy, czy wtryskiwacz zachowuje stabilność podczas powtarzanych cykli.
• Charakterystykę dynamiczną. Stanowisko dysponuje funkcją Dynamic Electronic Mass Measurement, dzięki której możemy analizować ilość medium podczas kontrolowanych sekwencji testowych.
• Obraz rozpylania. Podczas badania kontrolujemy również zachowanie strugi. Ocena jakości rozpylania jest istotnym uzupełnieniem pomiaru dawki, lecz nie przedstawiamy jej jako jednego uniwersalnego parametru liczbowego.

Jakie warunki pracy możemy odtworzyć?

Stanowisko umożliwia realizację planów testowych dla wielu konstrukcji GDI oraz klasycznych EFI. Sterowanie i punkty pomiarowe dobieramy do konkretnego numeru części.

Prawidłowy rezultat w jednym punkcie nie oznacza automatycznie, że wtryskiwacz jest sprawny w całym zakresie. Element może poprawnie dawkować przy jednym ciśnieniu, a wykazywać różnice przy innym obciążeniu albo krótszym czasie sterowania.

Czyszczenie i płukanie na stanowisku

GDU.4R-X jest wyposażony również w rozwiązania do obsługi serwisowej GDI. Dokumentacja urządzenia potwierdza m.in. funkcję płukania wstecznego przy ciśnieniu 25 bar oraz funkcje przeznaczone do obsługi określonych konstrukcji piezoelektrycznych. Zakres tych czynności zawsze uzależniamy od budowy konkretnego wtryskiwacza.

Jak interpretujemy wyniki?

Nie oceniamy wtryskiwacza na podstawie pojedynczej liczby. Łączymy dane pomiarowe, właściwe wartości odniesienia, procedurę zapisaną w planie testowym oraz doświadczenie technika.

Szczególnie ważne jest porównanie kilku punktów pracy i wszystkich wtryskiwaczy z jednego kompletu.

Wyniki przed czyszczeniem, po czyszczeniu

Kodowanie wtryskiwaczy benzynowych w naszym serwisie

• Najpierw badamy rzeczywistą charakterystykę wtryskiwacza. Nie zakładamy, że dwa elementy o tym samym wyglądzie i numerze zachowują się identycznie.
• Uwzględniamy tolerancje wykonania. Dwa pozornie jednakowe wtryskiwacze mogą różnić się rzeczywistym wydatkiem lub reakcją na impuls sterujący.
• Jeżeli system wykorzystuje indywidualne dane korekcyjne, określamy charakterystykę zgodnie z właściwą procedurą urządzenia. Nie generujemy kodu „uniwersalnego”.
• Kodowanie wykonujemy tylko tam, gdzie dana technologia tego wymaga i stanowisko obsługuje konkretną aplikację.
• Przekazujemy sterownikowi informację potrzebną do uwzględnienia charakterystyki konkretnego elementu. Dzięki temu sterowanie dawką może zostać dopasowane do zamontowanego wtryskiwacza.
• Prawidłowe dane korekcyjne mogą mieć znaczenie dla dawkowania, biegu jałowego, emisji spalin, zużycia paliwa i kultury pracy silnika.
• Po wykonaniu obsługi ponownie kontrolujemy parametry. Samo zapisanie kodu nie zastępuje pomiaru sprawności wtryskiwacza.

Co otrzymuje nasz klient po wykonanej usłudze?

• Otrzymujesz wynik diagnostyki konkretnego wtryskiwacza, a nie ogólną ocenę całego zestawu.
• Przekazujemy zestawienie najważniejszych parametrów uzyskanych podczas testu.
• Informujemy o wyniku próby szczelności.
• Pokazujemy dane dotyczące dawkowania i wydatku, jeżeli obejmuje je właściwy plan testowy.
• Jeżeli procedura pozwala na pomiar reakcji, przekazujemy również wynik czasu reakcji.
• Do oceny dołączamy informację o jakości i stabilności rozpylania.
• Po czyszczeniu przeprowadzamy ponowną kontrolę, aby sprawdzić zmianę parametrów.
• Przy badaniu kilku sztuk porównujemy cały komplet i wskazujemy różnice pomiędzy poszczególnymi wtryskiwaczami.
• W ramach wykonanej procedury przekazujemy certyfikat z badania na stanowisku probierczym oraz indywidualny protokół parametrów.
• Każdy zakończony proces obejmuje kontrolę jakości.
• Na objęte warunkami gwarancji podzespoły zapewniamy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego?

Cena diagnostyki jednej sztuki wynosi:

• wtrysk pośredni MPI/PFI – 45 zł netto,
• wtrysk bezpośredni GDI – 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

Przed kontaktem telefonicznym przygotuj numer starego wtryskiwacza albo dane pojazdu i VIN. Na tej podstawie możemy prawidłowo dobrać część i potwierdzić dostępne możliwości obsługi.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie możemy zrealizować bez osobistej wizyty w serwisie.

• Organizujemy odbiór wtryskiwaczy przez kuriera.
• Przyjmujemy elementy wysyłane z całej Polski.
• Możesz przekazać własny wtryskiwacz do diagnostyki, czyszczenia i dalszego procesu serwisowego.
• Gotowy podzespół odsyłamy pod wskazany adres.
• Korzystamy z dostawy DPD, InPost oraz Paczkomatów.
• Jeżeli odpowiedni podzespół jest dostępny, wysyłka może zostać przygotowana nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy, a czas transportu liczymy oddzielnie. Termin wysyłki może również zależeć od dostępności wymaganych części.

Jak przygotować część do wysyłki? Zabezpiecz króćce i końcówki przed zabrudzeniem oraz uszkodzeniem. Wtryskiwacz umieść w opakowaniu tak, aby nie mógł swobodnie przemieszczać się podczas transportu, a do przesyłki dołącz dane kontaktowe i informacje dotyczące zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz nam numer wtryskiwacza albo dane samochodu i VIN.
• Ustalamy sposób przekazania części i w razie potrzeby organizujemy odbiór kurierski.
• Po otrzymaniu elementu wykonujemy test wstępny.
• Przeprowadzamy właściwe czyszczenie i następnie kontrolę końcową.
• Otrzymujesz informację o wynikach pomiarów i stanie wtryskiwacza.
• Jeśli potrzebne są dalsze prace, przedstawiamy ich zakres.
• Po zakończeniu zlecenia wysyłamy Twój wtryskiwacz albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co mówią o pracy układu?

• STFT – Short Term Fuel Trim to krótkoterminowa korekta dawki paliwa. Sterownik zmienia ją na bieżąco na podstawie informacji z układu regulacji mieszanki.
• LTFT – Long Term Fuel Trim to korekta długoterminowa. Pokazuje kierunek zmian, których sterownik nauczył się podczas dłuższej pracy silnika.
• Korekta dodatnia, np. +8%, oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej, ponieważ układ regulacji wskazuje tendencję do mieszanki zbyt ubogiej.
• Korekta ujemna, np. –8%, oznacza, że sterownik zmniejsza dawkę paliwa, ponieważ układ wykazuje tendencję do mieszanki zbyt bogatej.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny:

• osady i nagar w obszarze końcówki wtryskiwacza,
• zanieczyszczenia obecne w paliwie,
• ograniczenie drożności wewnętrznych kanałów,
• nieprawidłowa praca cewki lub innego elementu wykonawczego,
• utrata szczelności,
• pogorszenie jakości rozpylania wskutek zabrudzenia lub zużycia rozpylacza.

Możliwe skutki:

• nierówna praca silnika,
• wzrost zużycia paliwa,
• szarpanie podczas przyspieszania,
• pogorszenie osiągów,
• nieprawidłowy skład mieszanki,
• większe obciążenie układu katalitycznego.

Jakość paliwa a stan wtryskiwaczy

Jakość benzyny ma bezpośredni wpływ na tempo powstawania osadów w układzie paliwowym. Długo przechowywane paliwo starzeje się, a obecność biokomponentów może zwiększać jego wrażliwość na warunki magazynowania i kontakt z wilgocią. Woda oraz drobne zanieczyszczenia mogą pogarszać warunki pracy elementów precyzyjnych. Regularne tankowanie paliwa z pewnego źródła ogranicza ryzyko, ale nie zastępuje diagnostyki wtryskiwacza, który już wykazuje nieprawidłowe parametry.

Dlaczego warto wybrać specjalistyczny serwis?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze układów wtryskowych.
• Korzystamy ze specjalistycznego parku maszynowego przeznaczonego do wtryskiwaczy benzynowych.
• Wykorzystujemy Carbon Zapp GDU.4R-X, który pozwala równocześnie obsługiwać cztery wtryskiwacze GDI, pracuje z wysokociśnieniowymi systemami benzynowymi i ma maksymalną zdolność ciśnieniową 650 bar.
• Stanowisko pozwala również wykonywać niskociśnieniowe testy klasycznych wtryskiwaczy MPFI w zakresie przewidzianym przez producenta urządzenia.
• Obsługujemy zarówno GDI, jak i MPI/PFI, dlatego możemy pracować z wtryskiwaczami spotykanymi w różnych generacjach BMW M6.
• Wykonujemy test przed rozpoczęciem czynności serwisowych oraz test po ich zakończeniu.
• W odpowiednich aplikacjach możemy realizować funkcje związane z kodowaniem wtryskiwaczy, po wcześniejszym potwierdzeniu obsługi konkretnego numeru części.
• Dokumentujemy wyniki i przygotowujemy protokół parametrów.

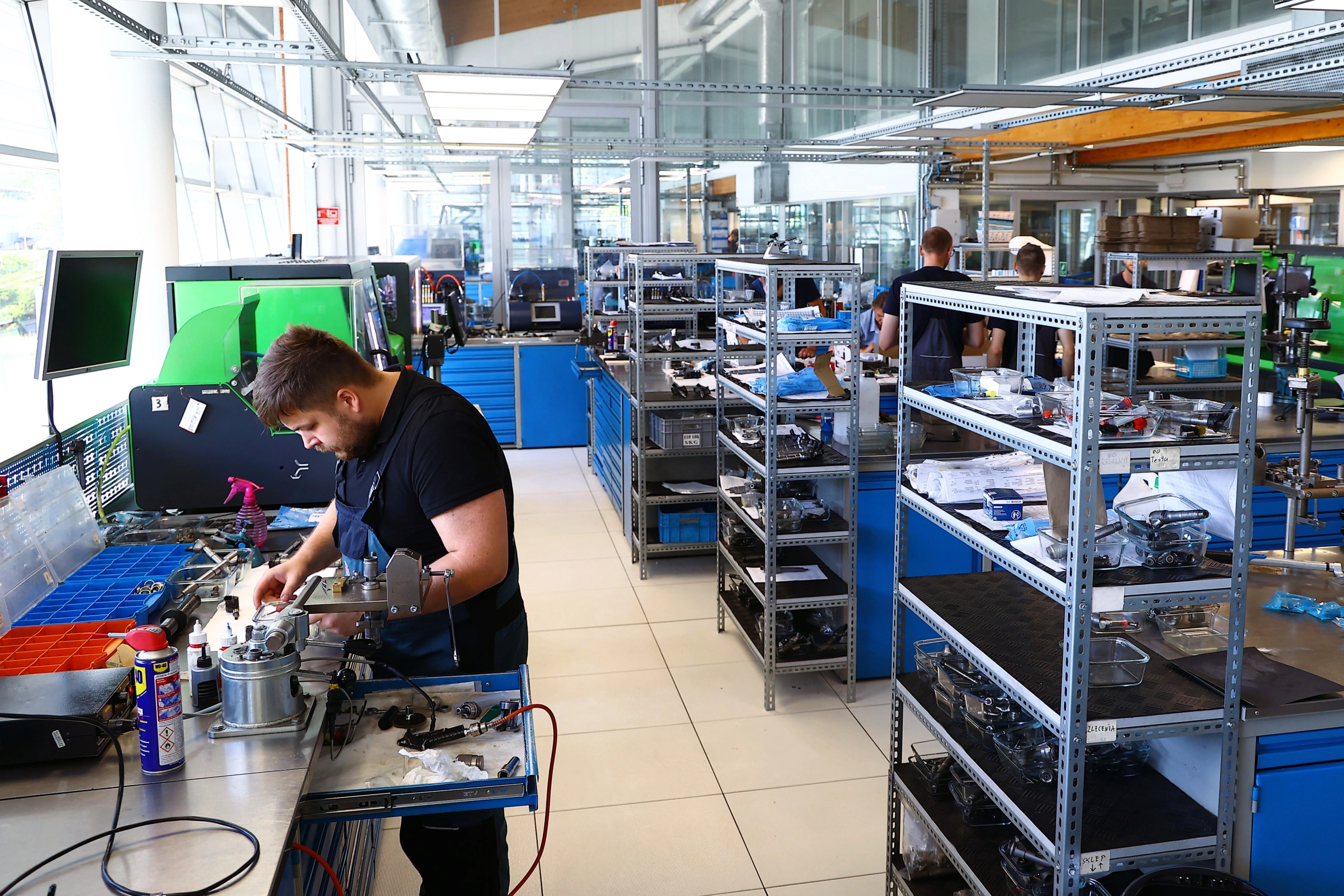

• Mamy wydzielone miejsca do demontażu, diagnostyki, czyszczenia i montażu, aby ograniczyć możliwość ponownego zabrudzenia oczyszczonych elementów.
• Każdy wtryskiwacz i jego części oznaczamy oraz przypisujemy do konkretnego zlecenia.
• Dzięki wyposażeniu do testów wysokociśnieniowych możemy prawidłowo diagnozować nowoczesne konstrukcje GDI zamiast oceniać je wyłącznie na podstawie testu niskociśnieniowego.
• Obsługujemy wtryskiwacze różnych systemów i producentów, a plan badania wybieramy według numeru części.
• Klient może wysłać do nas element z dowolnego miejsca w Polsce i otrzymać go z powrotem po zakończeniu obsługi.

FAQ

Czy można dobrać wtryskiwacz do BMW M6 tylko na podstawie VIN?
Tak. Do właściwego doboru wykorzystujemy VIN lub numer zdemontowanego wtryskiwacza. W przypadku różnych wersji silnikowych i zmian produkcyjnych nie dobieramy części wyłącznie na podstawie samego oznaczenia modelu.

Dlaczego wtryskiwacza GDI nie powinno się sprawdzać tak samo jak MPI/PFI?
GDI pracuje bezpośrednio przy komorze spalania i przy znacznie wyższych ciśnieniach. Wymaga więc odpowiedniego sterowania oraz wysokociśnieniowego stanowiska probierczego, podczas gdy klasyczny MPI/PFI bada się przy innych warunkach testowych.

Czy po czyszczeniu ponownie testujemy wtryskiwacz?
Tak. Porównujemy wynik po czyszczeniu z pomiarem wykonanym wcześniej, dzięki czemu możemy sprawdzić, czy poprawiły się m.in. dawkowanie, powtarzalność, szczelność lub sposób rozpylania.

Ile kosztuje diagnostyka wtryskiwacza benzynowego?
Sprawdzenie jednej sztuki wtrysku pośredniego kosztuje 45 zł netto, a wtrysku bezpośredniego 103 zł netto. Cena obejmuje test wstępny, czyszczenie i kontrolę końcową.

Czy muszę osobiście przywozić wtryskiwacze?
Nie. Możemy zorganizować odbiór kurierski, przeprowadzić diagnostykę i proces serwisowy, a następnie wysłać część z powrotem. Obsługujemy zlecenia z całej Polski.

Masz BMW M6? Sprawdź wtryskiwacze przed wymianą

Jeżeli potrzebujesz diagnostyki własnych wtryskiwaczy z BMW M6 E24, E63, E64, F06, F12 lub F13, w tym M6 Competition, skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.

Przygotuj markę i model samochodu, VIN albo numer starego wtryskiwacza. Sprawdzimy możliwość diagnostyki i procesu serwisowego Twoich elementów, a jeśli potrzebujesz innego podzespołu, zweryfikujemy dostępność wtryskiwacza zregenerowanego lub nowego.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski. Zadzwoń pod 601 856 277, aby sprawdzić cenę i dostępność części.
