Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI HPI HDE BMW X3 M F97 X3 M, X3 M Competition już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy stosowanych w układach pośredniego i bezpośredniego wtrysku benzyny. Obsługujemy systemy oznaczane m.in. jako MPI/PFI, GDI, HPI, FSI, TFSI, TSI czy EcoBoost.

Badania przeprowadzamy na specjalistycznych stanowiskach probierczych. Każdy wtryskiwacz identyfikujemy, testujemy, czyścimy i ponownie kontrolujemy, a uzyskane wyniki analizujemy na podstawie konkretnego typu podzespołu.

W BMW X3 M F97 - X3 M oraz X3 M Competition zastosowano silnik S58 z wysokociśnieniowym, bezpośrednim wtryskiem benzyny HDE 6. Stosowane są w nim elektromagnetyczne wtryskiwacze Bosch HDEV 6. Ciśnienie w układzie paliwowym samochodu może dochodzić do 350 bar.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza paliwa w chwili, gdy nie otrzymuje sygnału otwarcia.

Przykładowy zapis wyniku może wyglądać następująco: 0 kropli/30 s – brak widocznego przecieku albo 2 krople/30 s – stwierdzona nieszczelność. Ostateczną ocenę wykonujemy zgodnie z procedurą właściwą dla badanego wtryskiwacza.

Pomiar dawki paliwa

Mierzymy ilość paliwa podawaną przez wtryskiwacz w określonym punkcie testowym.

Przykładowo trzy elementy mogą uzyskać 32,1 ml/30 s, 32,0 ml/30 s i 31,9 ml/30 s, natomiast czwarty tylko 27,4 ml/30 s. Taka różnica wskazuje, że jedna sztuka pracuje inaczej niż pozostałe, ale jej kwalifikację zawsze opieramy na właściwych danych testowych.

Kontrola wydatku wtryskiwacza

Sprawdzamy, czy wraz ze zmianą warunków sterowania wtryskiwacz odpowiednio zmienia ilość podawanego paliwa.

Nie wystarcza prawidłowy wynik w jednym punkcie. Wtryskiwacz może poprawnie pracować przy niewielkiej dawce, a przy większym obciążeniu wykazywać ograniczony wydatek.

Powtarzalność dawkowania

Ten sam punkt pomiarowy wykonujemy wielokrotnie i sprawdzamy, czy kolejne dawki pozostają stabilne.

Przykładowe wyniki 32,0; 32,1; 32,0 ml/30 s oznaczają niewielki rozrzut wynoszący 0,1 ml. Znacznie większe różnice pomiędzy kolejnymi pomiarami wymagają dalszej oceny.

Minimalna dawka

Kontrolujemy pracę wtryskiwacza przy krótkim czasie sterowania, gdy podawana ilość paliwa jest niewielka.

Właśnie w takim zakresie mogą ujawniać się problemy z precyzją otwierania i zamykania, mimo że przy większej dawce wynik wygląda prawidłowo.

Test pracy przy częściowym i pełnym obciążeniu

Sprawdzamy wtryskiwacz w różnych punktach przewidzianych przez konkretny plan testowy.

Porównujemy zmianę dawkowania wraz ze zmianą warunków pracy. Dzięki temu wykrywamy element, który zachowuje się prawidłowo w jednym punkcie, ale zaczyna odstawać od pozostałych przy większym obciążeniu.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji wtryskiwacza

Jeżeli procedura dla danego typu wtryskiwacza obejmuje taki pomiar, sprawdzamy czas pomiędzy sygnałem sterującym a faktyczną reakcją elementu.

Wynik zapisywany jest w jednostkach czasu, np. w ms. Przykładowa różnica pomiędzy 0,65 ms a 0,90 ms pokazuje skalę odchylenia, ale sama wartość nie stanowi uniwersalnego kryterium sprawności.

Parametry elektryczne

W zależności od konstrukcji kontrolujemy parametry elektryczne elementu wykonawczego i jego reakcję na sterowanie.

Wynik porównujemy z danymi właściwymi dla konkretnego numeru wtryskiwacza. Nie stosujemy jednej wartości granicznej dla wszystkich konstrukcji.

Jakość rozpylania

Obserwujemy sposób formowania strugi paliwa podczas pracy wtryskiwacza.

Szukamy nierównomiernego rozpylania, zniekształcenia strugi, kierunkowego podawania paliwa lub innych nieprawidłowości. Pogorszony obraz rozpylania często towarzyszy osadom, ograniczonej drożności lub zużyciu rozpylacza.

Zachowanie przy różnych ciśnieniach

Sprawdzamy pracę wtryskiwacza w punktach ciśnienia przewidzianych dla konkretnej konstrukcji i planu testowego.

W przypadku silnika S58 układ w samochodzie może pracować przy ciśnieniu do 350 bar, lecz nie oznacza to, że każdy test każdego wtryskiwacza wykonujemy właśnie przy tej wartości. Parametry stanowiska oraz punkty pomiarowe dobieramy do badanego podzespołu.

Dlaczego badamy każdy wtryskiwacz oddzielnie i porównujemy cały komplet?

• Każdą sztukę oceniamy osobno, ponieważ wtryskiwacze z jednego silnika mogą mieć różny stopień zużycia i inną charakterystykę pracy.
• Nie uznajemy całego kompletu za sprawny tylko dlatego, że prawidłowy wynik uzyskał jeden element.
• Porównujemy dawkowanie, szczelność, powtarzalność oraz pozostałe dostępne parametry, dzięki czemu wykrywamy sztukę odbiegającą od pozostałych.
• Badanie kompletu pozwala nam ocenić, czy wszystkie wtryskiwacze pracują równomiernie.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

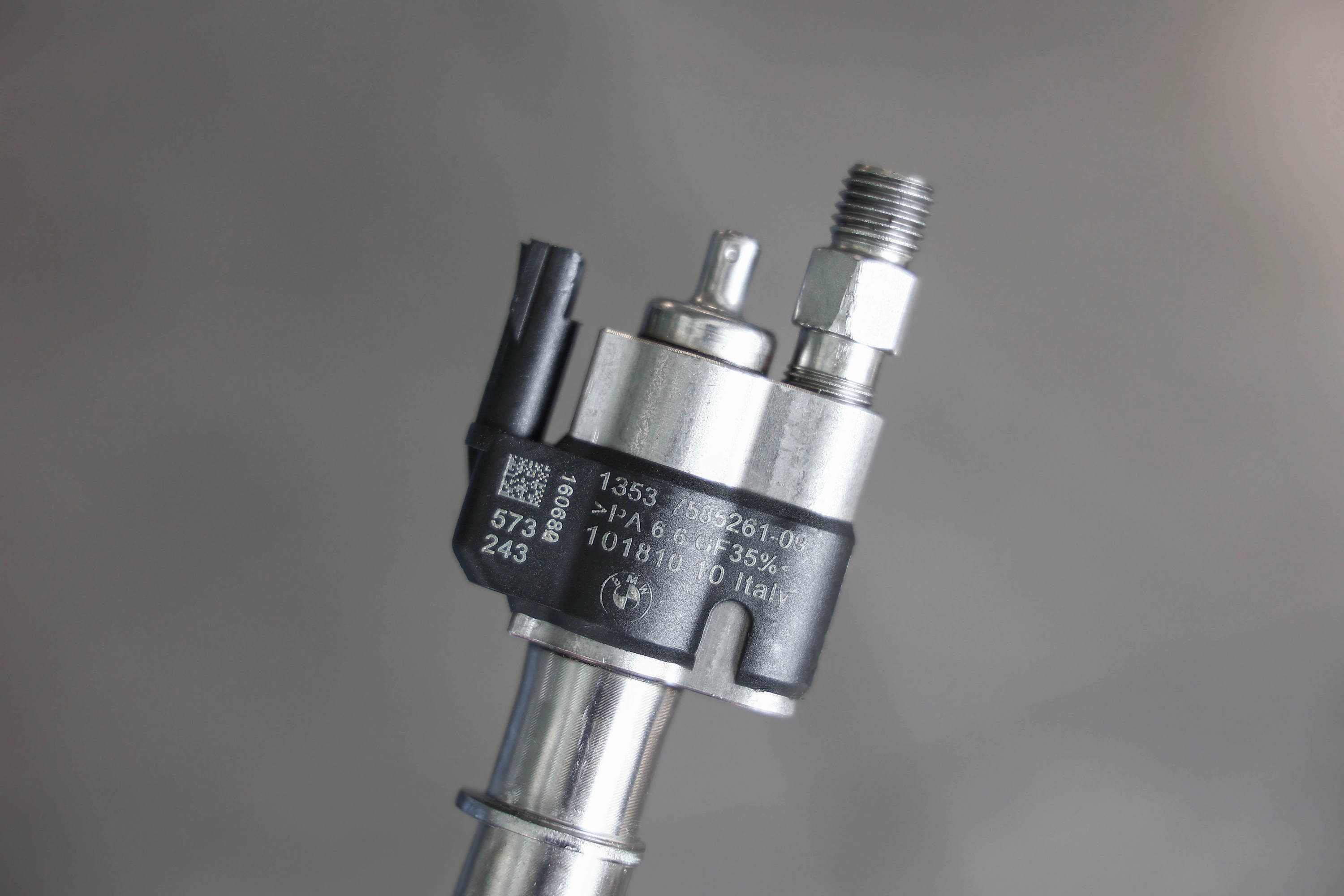

• Odczytujemy numer katalogowy – na jego podstawie ustalamy dokładny wariant wtryskiwacza.
• Identyfikujemy producenta – określamy markę oraz konstrukcję podzespołu.
• Ustalamy technologię wtrysku – rozpoznajemy, czy jest to wtrysk pośredni MPI/PFI czy bezpośredni GDI/HPI.
• Wykonujemy oględziny zewnętrzne – sprawdzamy korpus, końcówkę, króćce i złącze elektryczne.
• Oceniamy uszkodzenia mechaniczne – wykrywamy pęknięcia, odkształcenia, uszkodzenia gwintów lub powierzchni montażowych.
• Kontrolujemy elementy elektryczne – zakres badania dobieramy do konstrukcji wtryskiwacza.
• Oznaczamy każdą sztukę – przypisujemy wtryskiwacze i ich elementy do konkretnego zlecenia.

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI/HPI

Czyszczenie wtryskiwaczy – jak to działa u nas?

Czyszczenie ultradźwiękowe

• Umieszczamy odpowiednio przygotowane elementy w kąpieli ultradźwiękowej, która pomaga oddzielić nagar, osady i zanieczyszczenia.
• Dobieramy sposób czyszczenia do konstrukcji wtryskiwacza, aby nie traktować wszystkich podzespołów identyczną procedurą.
• Po czyszczeniu ponownie kontrolujemy element, ponieważ sam wygląd zewnętrzny nie potwierdza poprawy parametrów pracy.

Czyszczenie wewnętrzne

• Przepłukujemy wewnętrzne kanały paliwowe odpowiednim medium serwisowym.
• Jeżeli konstrukcja pozwala, stosujemy płukanie w kierunku przeciwnym do normalnego przepływu, aby usunąć zanieczyszczenia zatrzymane wewnątrz.
• Wymieniamy dostępne elementy serwisowe, takie jak filtry sitkowe i uszczelnienia, jeżeli dotyczą konkretnej konstrukcji.
• Po wykonaniu czynności ponownie przeprowadzamy pomiary i sprawdzamy, czy rzeczywiście nastąpiła poprawa dawkowania, szczelności lub powtarzalności.

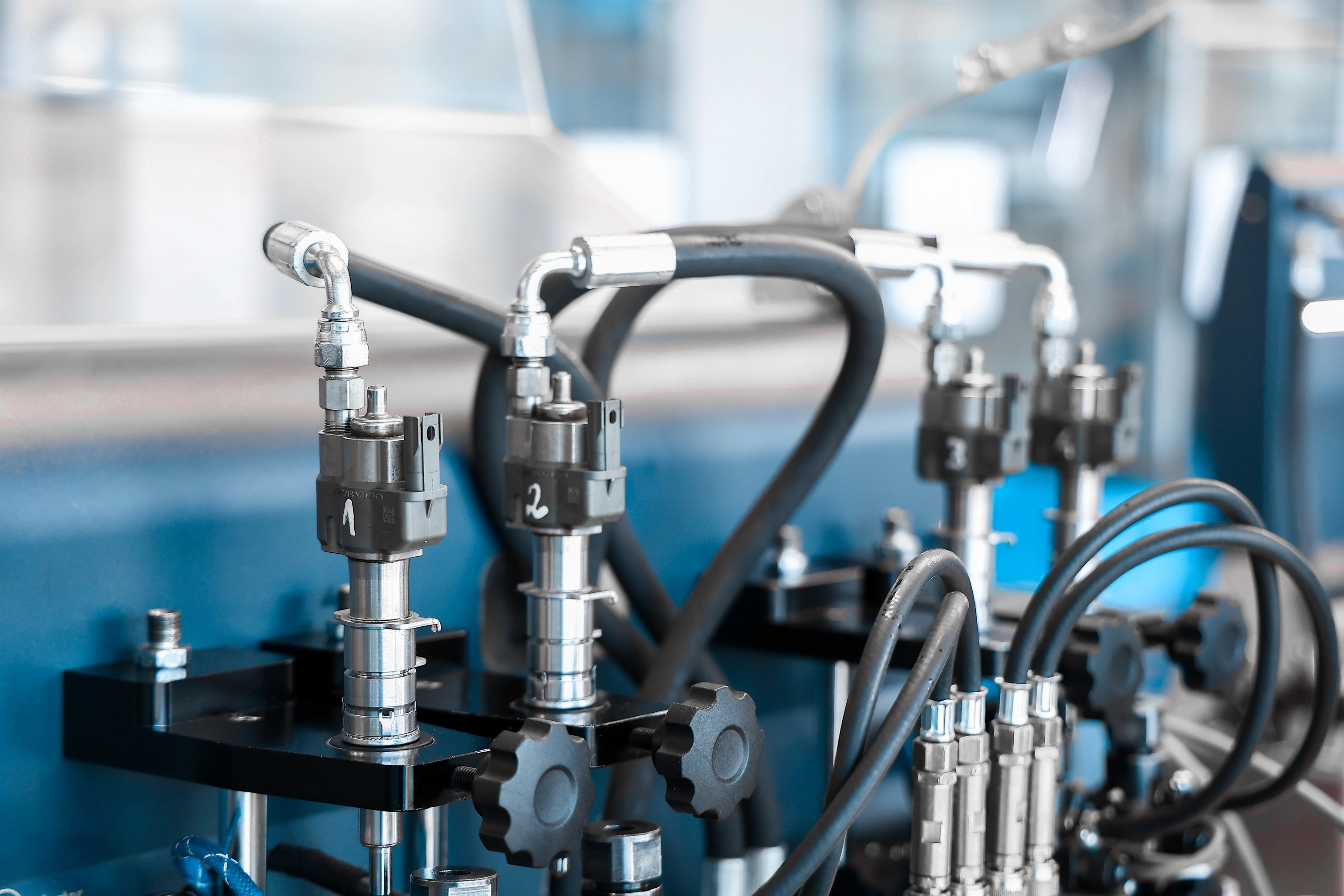

Diagnostyka wtryskiwaczy na stanowisku Carbon Zapp GDU.4R w naszej pracowni

Obsługujemy wtryskiwacze różnych producentów, w tym Bosch, Continental/Siemens VDO, Delphi i Denso. Procedurę zawsze dobieramy do numeru części i technologii danego elementu.

Do specjalistycznej diagnostyki wtryskiwaczy benzynowych wykorzystujemy stanowisko Carbon Zapp GDU.4R/GDU.4R-X, zaprojektowane do testowania wtryskiwaczy bezpośredniego wtrysku benzyny. Stanowisko pozwala badać jednocześnie do czterech wtryskiwaczy GDI. W zależności od konfiguracji obsługuje również klasyczne wtryskiwacze benzynowe EFI.

Dlaczego wykorzystujemy stanowisko probiercze?

Nie oceniamy wtryskiwacza wyłącznie na podstawie tego, czy otwiera się po podaniu impulsu. Stanowisko pozwala nam zestawić mierzalne wyniki kilku elementów i sprawdzić ich zachowanie w określonych punktach planu testowego.

GDU.4R wykorzystuje dynamiczny system pomiaru masowego. Dla wersji GDU.4R-X producent podaje wysoką dokładność i powtarzalność układu pomiarowego, co pozwala wykrywać niewielkie różnice pomiędzy badanymi sztukami.

Jakie warunki pracy odtwarzamy?

Plan testowy określa m.in.:

• wymagane ciśnienie,
• sposób sterowania wtryskiwaczem,
• czas impulsu,
• liczbę cykli,
• kolejne punkty pomiarowe.

Jakie parametry kontrolujemy?

W zależności od typu wtryskiwacza, wyposażenia stanowiska i dostępnego planu testowego sprawdzamy przede wszystkim:

• ilość podawanego paliwa,
• powtarzalność dawkowania,
• zachowanie w różnych punktach pracy,
• szczelność,
• reakcję wtryskiwacza, jeżeli dany test ją obejmuje,
• pracę przy różnych czasach sterowania,
• charakterystykę dawkowania.

Ocenę rozpylania uzupełniamy obserwacją strugi paliwa podczas odpowiedniego etapu testu.

Dlaczego jeden prawidłowy wynik nie wystarcza?

Wtryskiwacz może uzyskać właściwą dawkę w jednym punkcie, a w kolejnym wykazywać zbyt mały wydatek albo słabą powtarzalność. Dlatego analizujemy przebieg całego planu, a nie pojedynczą liczbę.

Dotyczy to szczególnie wysokociśnieniowych wtryskiwaczy GDI/HPI stosowanych m.in. w BMW X3 M F97.

Jak interpretujemy wyniki?

Ocenę opieramy łącznie na:

• danych uzyskanych podczas pomiaru,
• wartościach właściwych dla określonego wtryskiwacza,
• procedurze testowej stanowiska,
• doświadczeniu technika wykonującego badanie.

Porównanie przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja – wykonujemy je tam, gdzie pozwala na to konstrukcja

Kodowanie wtryskiwaczy

• Po wykonaniu odpowiednich pomiarów sprawdzamy, czy dany typ wtryskiwacza wykorzystuje indywidualny kod korekcyjny.
• Nie zakładamy, że dwa wtryskiwacze o tym samym oznaczeniu pracują identycznie – niewielkie różnice charakterystyki są właśnie jednym z powodów stosowania kodów.
• Jeżeli system tego wymaga, urządzenie określa indywidualną charakterystykę elementu na podstawie przewidzianej procedury pomiarowej.
• Na podstawie wyników generujemy kod korekcyjny dla konstrukcji, w których producent przewidział taką funkcję.
• Kod przekazuje sterownikowi silnika informację potrzebną do dokładniejszego sterowania dawką konkretnego wtryskiwacza.
• Prawidłowe uwzględnienie charakterystyki wtryskiwacza wpływa na stabilność biegu jałowego, dawkowanie paliwa, emisję spalin, spalanie i kulturę pracy silnika.

Rewitalizacja elementów piezoelektrycznych

• W wybranych konstrukcjach wykonujemy procedurę przywracania właściwości stosu piezoelektrycznego, jeżeli przewiduje ją technologia urządzenia.
• Najpierw diagnozujemy stan elementu i dopiero na podstawie wyniku kwalifikujemy go do rewitalizacji.
• Po przeprowadzeniu procedury ponownie wykonujemy pomiary, ponieważ skuteczność musi zostać potwierdzona wynikiem testu.

Co klienci otrzymują po diagnostyce w naszym serwisie?

• przekazujemy wynik diagnostyki każdej sprawdzanej sztuki,
• przedstawiamy najważniejsze zmierzone parametry,
• informujemy o wyniku próby szczelności,
• podajemy wyniki pomiarów dawkowania,
• wskazujemy czas reakcji, jeżeli dany plan testowy obejmuje taki pomiar,
• przedstawiamy ocenę jakości rozpylania,
• pokazujemy wynik uzyskany po czyszczeniu,
• przy badaniu kilku sztuk porównujemy cały komplet,
• wydajemy dokumentację z badania na stanowisku probierczym,
• przygotowujemy indywidualny protokół zawierający wyniki parametrów objętych testem,
• przed zakończeniem zlecenia wykonujemy końcową kontrolę jakości,
• na wykonaną regenerację udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Koszt diagnostyki i dalszej obsługi w naszym serwisie

Sprawdzenie jednego wtryskiwacza:

• pośredni MPI/PFI - 45 zł netto.
• bezpośredni GDI/HPI - 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie i kontrolę końcową.

Do prawidłowej identyfikacji prosimy przed kontaktem telefonicznym przygotować numer starego wtryskiwacza albo dane samochodu/VIN. Na tej podstawie dobieramy właściwy wariant podzespołu.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy bez konieczności osobistego przyjazdu do naszej pracowni.

• Organizujemy odbiór wtryskiwaczy przez kuriera.
• Przyjmujemy podzespoły przesyłane z całej Polski.
• Własne wtryskiwacze przyjmujemy do diagnostyki, czyszczenia i dalszej kwalifikacji.
• Po zakończeniu prac odsyłamy podzespół pod wskazany adres.
• Wysyłamy również dostępne wtryskiwacze nowe i zregenerowane.
• Obsługujemy dostawy DPD, InPost oraz wysyłkę do Paczkomatu.
• Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu kurierskiego liczymy oddzielnie. Jeżeli potrzebne są dodatkowe części lub dalsze czynności, ich dostępność może wpłynąć na termin przygotowania przesyłki.

Jak przygotować wtryskiwacze do wysyłki? Zabezpieczamy przede wszystkim króćce i końcówki przed zabrudzeniem oraz uszkodzeniem. Elementy należy unieruchomić w paczce i dołączyć dane kontaktowe oraz informacje potrzebne do identyfikacji zlecenia.

Jak realizujemy zlecenie krok po kroku?

• Przyjmujemy numer wtryskiwacza albo dane pojazdu/VIN i identyfikujemy podzespół.
• Na życzenie organizujemy odbiór przesyłki przez kuriera.
• Po dostarczeniu elementu wykonujemy test wstępny, czyszczenie i ponowną kontrolę.
• Przekazujemy wynik diagnostyki oraz informację o stanie wtryskiwacza.
• Jeżeli badanie wskazuje potrzebę dalszych prac, określamy ich zakres.
• Po zakończeniu obsługi odsyłamy własny wtryskiwacz albo przygotowany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co oznaczają?

• STFT – Short Term Fuel Trim to krótkoterminowa korekta dawki paliwa. Sterownik zmienia ją na bieżąco na podstawie aktualnego składu mieszanki.
• LTFT – Long Term Fuel Trim pokazuje korektę długoterminową, której sterownik nauczył się podczas dłuższej pracy silnika.
• Korekta dodatnia oznacza, że sterownik zwiększa dawkę paliwa, ponieważ układ wskazuje tendencję do zbyt ubogiej mieszanki.
• Korekta ujemna oznacza ograniczanie dawki paliwa, gdy mieszanka ma tendencję do nadmiernego wzbogacenia.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny

• osady i nagar,
• zanieczyszczenia obecne w paliwie,
• ograniczenie drożności kanałów,
• nieprawidłowa praca elementu elektromagnetycznego,
• nieszczelność wtryskiwacza,
• zużycie lub zabrudzenie rozpylacza pogarszające jakość strugi paliwa.

Możliwe skutki

• nierówna praca silnika,
• większe zużycie paliwa,
• szarpanie podczas jazdy,
• pogorszenie osiągów,
• niewłaściwy skład mieszanki,
• zwiększone obciążenie katalizatora.

Wpływ jakości benzyny

Paliwo o niewłaściwej jakości sprzyja powstawaniu osadów wewnątrz precyzyjnych kanałów i w obrębie rozpylacza. Długo przechowywana benzyna starzeje się i zmienia swoje właściwości. Obecność biokomponentów zwiększa znaczenie prawidłowego przechowywania paliwa, ponieważ w układzie może pojawiać się również wilgoć. Zanieczyszczenia stałe oraz woda docierające do układu paliwowego mogą pogorszyć precyzję dawkowania i przyspieszyć zużycie jego elementów.

Dlaczego warto zlecić diagnostykę wtryskiwaczy specjalistycznej pracowni?

• Mamy ponad 30 lat doświadczenia w diagnostyce i regeneracji precyzyjnych elementów układów paliwowych.
• Korzystamy ze specjalistycznych stanowisk przeznaczonych do badania układów MPI/PFI i GDI/HPI.
• Wykorzystujemy Carbon Zapp GDU.4R-X, który obsługuje jednocześnie cztery wtryskiwacze GDI oraz klasyczne wtryskiwacze benzynowe EFI.
• Stanowisko GDU.4R-X ma maksymalną zdolność ciśnieniową do 650 bar, jednak właściwe ciśnienie testowe zawsze wynika z konkretnej procedury i badanego wtryskiwacza.
• Wykonujemy test przed rozpoczęciem dalszych czynności, aby określić rzeczywisty stan podzespołu.
• Po czyszczeniu lub regeneracji ponownie wykonujemy badanie i sprawdzamy zmianę parametrów.
• Stosujemy funkcje płukania oraz czyszczenia odpowiednie dla obsługiwanej konstrukcji.
• W wybranych wtryskiwaczach wykonujemy kodowanie, jeżeli dany system wykorzystuje indywidualną charakterystykę korekcyjną.
• Prowadzimy dokumentację wyników i przygotowujemy protokół z badania.

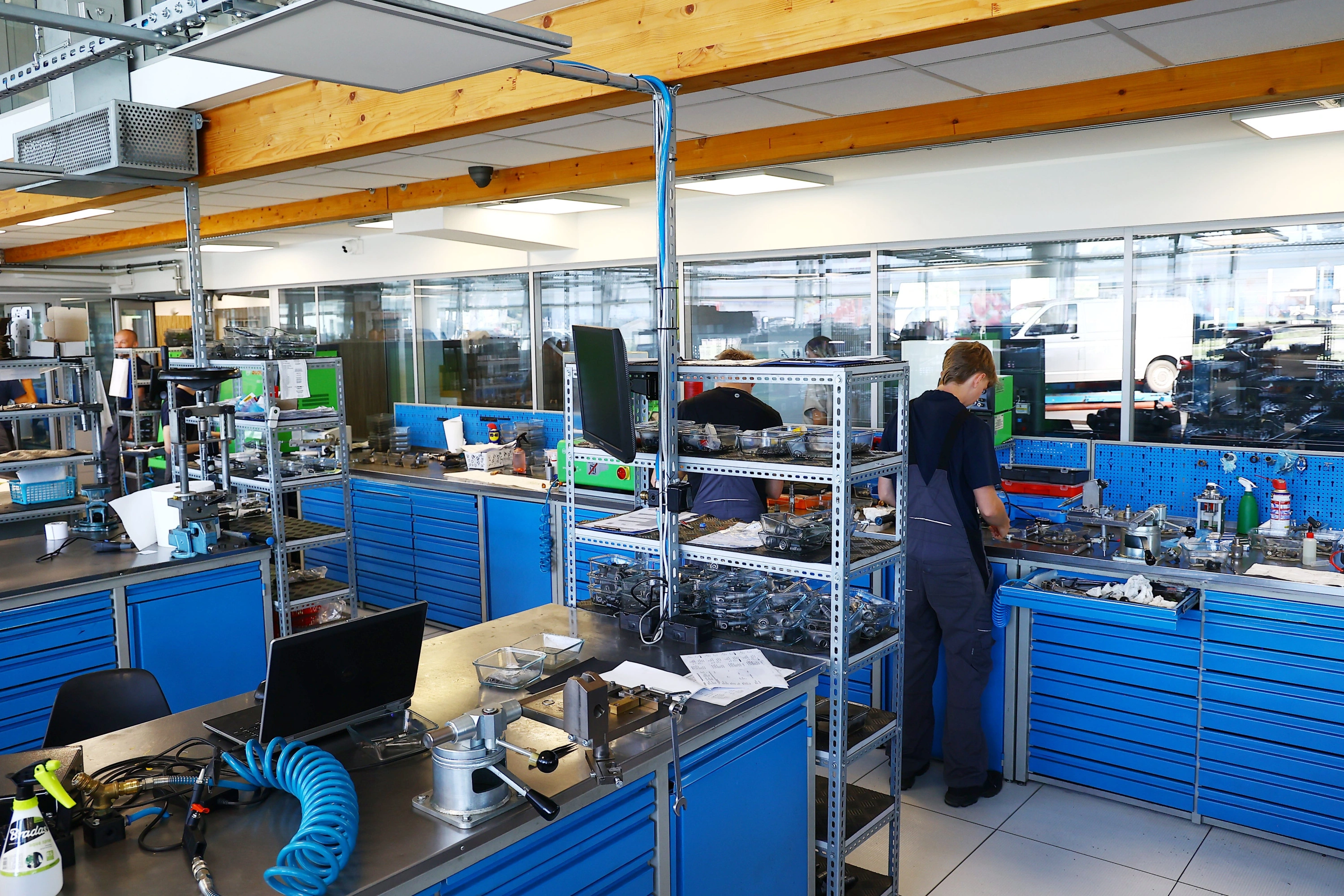

• Mamy wydzielone miejsca do demontażu, czyszczenia, diagnostyki i montażu, dzięki czemu ograniczamy ryzyko ponownego zanieczyszczenia oczyszczonych części.
• Każdy wtryskiwacz oraz jego elementy oznaczamy i przypisujemy do konkretnego zlecenia.
• Drobne części, uszczelnienia i adaptery przechowujemy w przeznaczonych do tego pojemnikach.
• Obsługujemy wtryskiwacze różnych producentów i dobieramy procedurę do konkretnego numeru części.
• Testujemy zarówno wtryskiwacze pośredniego, jak i wysokociśnieniowego bezpośredniego wtrysku benzyny.
• Przyjmujemy i odsyłamy podzespoły z całej Polski.

FAQ

Czy w BMW X3 M F97 występuje wtrysk pośredni MPI?
Nie. Silnik S58 stosowany w BMW X3 M F97 wykorzystuje wysokociśnieniowy bezpośredni wtrysk benzyny HDE 6 z wtryskiwaczami Bosch HDEV 6.

Czy prawidłowa dawka jednego wtryskiwacza oznacza, że cały komplet jest sprawny?
Nie. Każdą sztukę badamy oddzielnie, a następnie porównujemy wyniki kompletu, ponieważ jeden wtryskiwacz może mieć inne dawkowanie, szczelność lub powtarzalność niż pozostałe.

Czy po czyszczeniu ponownie testujemy wtryskiwacz?
Tak. Kontrola po czyszczeniu pozwala nam sprawdzić, czy rzeczywiście zmieniły się mierzone parametry i czy wykonane czynności przyniosły efekt.

Czy wtryskiwacz dobieramy na podstawie numeru VIN?
Tak. Do identyfikacji wykorzystujemy numer starego wtryskiwacza albo dane samochodu/VIN. Pozwala nam to określić właściwy wariant części przed przygotowaniem oferty.

Czy do diagnostyki trzeba osobiście dostarczyć wtryskiwacze?
Nie. Organizujemy odbiór kurierski z całej Polski, wykonujemy diagnostykę i dalsze czynności serwisowe, a po zakończeniu zlecenia odsyłamy podzespoły pod wskazany adres.

Diagnostyka i wtryskiwacze BMW X3 M F97 – kontakt

W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i proces serwisowy własnych wtryskiwaczy benzynowych BMW X3 M F97 - X3 M oraz X3 M Competition. W zależności od dostępności przygotowujemy również wtryskiwacze zregenerowane lub nowe.

Dobieramy część na podstawie numeru wtryskiwacza albo danych pojazdu/VIN, organizujemy odbiór kurierski i wysyłkę na terenie całej Polski.
