Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI HPI BMW XM G09 XM 50e Label, Label Red już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę benzynowych układów wtryskowych. Obsługujemy zarówno wtrysk pośredni MPI/PFI, jak i bezpośredni GDI/HPI oraz rozwiązania spotykane pod oznaczeniami FSI, TFSI, TSI czy EcoBoost. Każdy wtryskiwacz sprawdzamy na profesjonalnych stanowiskach probierczych, a uzyskane wyniki analizujemy pod kątem konkretnego typu i numeru części.

W BMW XM G09 – w wersjach XM, 50e, Label oraz Label Red – zastosowano bezpośredni wtrysk benzyny High Precision Injection, czyli układ GDI/HPI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Test szczelności

Sprawdzamy, czy zamknięty wtryskiwacz utrzymuje szczelność w warunkach określonych przez właściwy plan testowy. Nawet niewielki przeciek może powodować podawanie paliwa w chwili, w której sterownik nie zleca wtrysku, dlatego wynik oceniamy również w odniesieniu do pozostałych elementów kompletu.

Pomiar wydatku i dawki paliwa

Mierzymy ilość paliwa przepływającą przez wtryskiwacz w określonych warunkach pracy. Wynik otrzymujemy w jednostkach przewidzianych przez procedurę stanowiska, np. jako wydatek wyrażony w ml/min, dzięki czemu porównujemy rzeczywistą pracę wtryskiwacza z wartościami przewidzianymi w planie testowym.

Pomiar przy różnych warunkach obciążenia

Nie opieramy oceny na jednym punkcie pomiarowym. Sprawdzamy pracę wtryskiwacza przy warunkach odpowiadających różnym punktom testowym, ponieważ prawidłowy rezultat przy jednym ciśnieniu lub jednym czasie sterowania nie potwierdza jeszcze poprawnej pracy w całym zakresie.

Badanie minimalnego dawkowania

Kontrolujemy zachowanie wtryskiwacza przy niewielkim zapotrzebowaniu na paliwo. Ten zakres pozwala wychwycić problemy, które mogą mieć znaczenie m.in. podczas pracy silnika na małym obciążeniu i biegu jałowym.

Badanie dawkowania przy częściowym obciążeniu

Sprawdzamy stabilność i wielkość podawanej dawki w warunkach pośrednich. Porównujemy wyniki poszczególnych sztuk, ponieważ nierównomierne dawkowanie w komplecie może wpływać na kulturę pracy jednostki napędowej.

Badanie przy większym obciążeniu

W odpowiednich planach testowych kontrolujemy zachowanie wtryskiwacza również przy większym zapotrzebowaniu na paliwo. Pozwala nam to ocenić, czy wraz ze zmianą warunków testowych wydatek wzrasta w sposób prawidłowy i powtarzalny.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Kontrola powtarzalności dawkowania

Wykonujemy kolejne cykle pomiarowe i sprawdzamy, czy wtryskiwacz za każdym razem podaje zbliżoną ilość paliwa. Duży rozrzut kolejnych wyników może wskazywać na niestabilną pracę nawet wtedy, gdy pojedynczy pomiar wygląda poprawnie.

Pomiar czasu reakcji

W planach testowych obejmujących tę funkcję mierzymy czas reakcji elementu wykonawczego wtryskiwacza. Wynik podawany w milisekundach pozwala porównać szybkość działania poszczególnych sztuk i wykryć element odstający od kompletu.

Kontrola działania elektrycznego

Przed rozpoczęciem pełnego testu sprawdzamy stan elektryczny wtryskiwacza oraz możliwość prawidłowego sterowania jego elementem wykonawczym. Parametry zależą od konstrukcji konkretnego wtryskiwacza, dlatego nie stosujemy jednej uniwersalnej wartości dla wszystkich typów.

Ocena rozpylania

Podczas pracy wtryskiwacza oceniamy sposób rozpylania paliwa. Zwracamy uwagę na nierównomierny strumień, zaburzenie kształtu rozpylania oraz inne nieprawidłowości mogące wskazywać na zanieczyszczenie albo zużycie części rozpylającej.

Przykład wyglądu wyniku pomiarowego

Wynik jednego z punktów testowych może zostać zapisany przykładowo jako 72,4 ml/min, różnica pomiędzy badanymi sztukami jako 2,1%, a czas reakcji jako 0,82 ms. Są to wyłącznie wartości orientacyjne pokazujące sposób prezentowania wyników – nie stanowią parametrów referencyjnych wtryskiwaczy BMW XM G09.

Dlaczego badamy każdy wtryskiwacz osobno?

• Każdą sztukę sprawdzamy indywidualnie, ponieważ wtryskiwacze z jednego kompletu mogą mieć różny stopień zużycia i inną charakterystykę pracy.
• Nie uznajemy całego kompletu za sprawny tylko dlatego, że jeden wtryskiwacz uzyskał prawidłowy wynik.
• Porównujemy dawkowanie, szczelność, czas reakcji i pozostałe mierzone parametry, aby wykryć wtryskiwacz wyraźnie odbiegający od pozostałych.
• Badanie wszystkich sztuk pozwala nam ocenić równomierność pracy całego kompletu.

Jak wygląda przyjęcie wtryskiwaczy do naszego serwisu?

• Odczytujemy numer katalogowy każdego wtryskiwacza.
• Ustalamy producenta oraz konkretną rodzinę podzespołu.
• Określamy technologię wtrysku i właściwy sposób jego badania.
• Wykonujemy oględziny zewnętrzne.
• Sprawdzamy obudowę, króćce, złącza i pozostałe elementy pod kątem uszkodzeń mechanicznych.
• Kontrolujemy stan elementów elektrycznych.
• Oznaczamy każdą sztukę i przypisujemy ją do konkretnego zlecenia.

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI/HPI

Czyszczenie wtryskiwaczy – jakie metody wybieramy?

W zależności od konstrukcji i stanu podzespołu wykonujemy:

• czyszczenie ultradźwiękowe – usuwamy zanieczyszczenia z dostępnych powierzchni i obszarów wtryskiwacza, wykorzystując działanie ultradźwięków;
• czyszczenie wewnętrzne – przepuszczamy odpowiedni płyn przez kanały wtryskiwacza, aby usunąć osady ograniczające prawidłowy przepływ;
• płukanie w kierunku przeciwnym do normalnego przepływu – stosujemy je w konstrukcjach, dla których dostępna jest właściwa procedura i wyposażenie;
• ponowny test po czyszczeniu – po zakończeniu procesu ponownie mierzymy parametry zamiast zakładać, że samo czyszczenie przywróciło prawidłową pracę.

Dzięki kontroli końcowej sprawdzamy rzeczywisty efekt wykonanych czynności.

Testy wtryskiwaczy benzynowych na stanowisku Carbon Zapp GDU.4R-X - przebieg w naszym serwisie

Do diagnostyki wtryskiwaczy benzynowych wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R-X przeznaczone do badania i obsługi wtryskiwaczy benzynowych.

Stanowisko obsługuje wtryskiwacze wysokociśnieniowe GDI oraz klasyczne wtryskiwacze benzynowe EFI. Jednocześnie instalujemy do czterech wtryskiwaczy, dzięki czemu wykonujemy pomiary poszczególnych sztuk w jednakowych warunkach i łatwiej porównujemy komplet.

Urządzenie jest przystosowane do generowania ciśnienia do 650 barów. Dla klasycznych wtryskiwaczy niskociśnieniowych stanowisko przewiduje testy w zakresie do 10 barów.

Co kontrolujemy na stanowisku?

• wielkość podawanej dawki i wydatek,
• zachowanie w różnych punktach ciśnienia i sterowania,
• stabilność kolejnych cykli,
• powtarzalność dawkowania,
• reakcję wtryskiwacza,
• pracę przy małym, częściowym i większym obciążeniu,
• szczelność,
• zachowanie elementu wykonawczego podczas sterowania,
• jakość rozpylania.

Stanowisko wykorzystuje elektroniczny, dynamiczny system pomiaru przepływu. Dla zastosowanego czujnika pomiarowego producent podaje dokładność na poziomie ±0,1%, powtarzalność ±0,05% oraz zakres pomiarowy 1–1000 ml/min.

Czas reakcji wtryskiwacza mierzymy z wykorzystaniem przewidzianego przez urządzenie systemu pomiarowego. Dzięki temu poza samą ilością paliwa kontrolujemy również dynamikę działania wtryskiwacza.

Dlaczego jeden prawidłowy punkt testowy nie wystarcza?

Wtryskiwacz może zachowywać się prawidłowo przy jednym ciśnieniu, a przy innym obciążeniu wykazywać niestabilne dawkowanie, opóźnioną reakcję albo różnicę względem pozostałych sztuk. Dlatego analizujemy więcej niż jeden punkt pracy i patrzymy na cały przebieg testu.

Obsługujemy wtryskiwacze różnych producentów, w tym Bosch, Continental, Siemens VDO, Delphi i Denso. Każdorazowo dobieramy procedurę do technologii, numeru części oraz dostępnego planu testowego, a wynik dodatkowo analizujemy na podstawie doświadczenia technika.

Jak interpretujemy wyniki?

Nie oceniamy wtryskiwacza na podstawie jednej liczby. Łączymy dane pomiarowe z wartościami przewidzianymi w planie testowym, procedurą stanowiska oraz oceną doświadczonego technika.

Dopiero zestawienie wszystkich punktów pozwala nam określić, czy wtryskiwacz pracuje stabilnie i czy jego charakterystyka odpowiada pozostałym sztukom.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie

• Po wykonaniu pomiarów określamy indywidualną charakterystykę wtryskiwacza w rozwiązaniach, które wykorzystują dane korekcyjne.
• Nie zakładamy, że dwa wtryskiwacze o tym samym numerze pracują identycznie – różnice produkcyjne i eksploatacyjne mogą wpływać na ich rzeczywiste dawkowanie.
• W obsługiwanych systemach wykorzystujemy dane pomiarowe do określenia charakterystyki elementu.
• Jeżeli technologia konkretnego wtryskiwacza i baza stanowiska przewidują kod korekcyjny, wykonujemy proces jego wygenerowania lub kodowania zgodnie z dostępną procedurą.
• Prawidłowe dane korekcyjne pomagają sterownikowi uwzględniać indywidualną charakterystykę wtryskiwacza podczas wyliczania dawki paliwa.
• Właściwa korekcja ma znaczenie dla równomierności biegu jałowego, emisji spalin, zużycia paliwa i kultury pracy silnika.

Rewitalizacja elementów piezoelektrycznych

• W wybranych konstrukcjach piezoelektrycznych wykonujemy rewitalizację właściwości elementu piezo, jeżeli budowa wtryskiwacza i wynik wcześniejszej diagnostyki pozwalają przeprowadzić taką procedurę.
• Proces łączymy z wcześniejszym czyszczeniem, płukaniem oraz kontrolą parametrów.
• Po wykonaniu rewitalizacji ponownie badamy wtryskiwacz, aby potwierdzić efekt pomiarowo.
• Nie traktujemy rewitalizacji jako procedury uniwersalnej – kwalifikujemy do niej wyłącznie odpowiednie konstrukcje.

Co otrzymuje klient po wykonaniu diagnostyki wtrysków w naszej pracowni?

• przedstawiamy wynik diagnostyki każdego przekazanego wtryskiwacza;
• zestawiamy najważniejsze zmierzone parametry;
• przekazujemy informację o wyniku próby szczelności;
• pokazujemy dane dotyczące dawkowania i wydatku;
• podajemy wynik czasu reakcji, jeżeli obejmuje go właściwy plan testowy;
• oceniamy jakość rozpylania;
• przedstawiamy wynik ponownego testu wykonanego po czyszczeniu;
• przy kilku sztukach porównujemy wyniki całego kompletu;
• przygotowujemy dokumentację badania wykonanego na stanowisku probierczym;
• przekazujemy indywidualny protokół parametrów potwierdzający rezultat testu;
• wykonujemy końcową kontrolę jakości;
• na wykonaną regenerację udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje u nas sprawdzenie wtryskiwacza benzynowego?

Cena diagnostyki jednej sztuki wynosi:

• wtryskiwacz pośredni MPI/PFI – 45 zł netto,
• wtryskiwacz bezpośredni GDI/HPI – 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie i kontrolę końcową.

Właściwy podzespół dobieramy na podstawie numeru starego wtryskiwacza lub danych samochodu i numeru VIN. Przed kontaktem telefonicznym prosimy o przygotowanie tych informacji – przyspieszają identyfikację części oraz sprawdzenie dostępności.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również bez potrzeby osobistego przyjazdu klienta do naszego serwisu.

• Organizujemy odbiór przekazanych wtryskiwaczy przez kuriera.
• Przyjmujemy przesyłki z całej Polski.
• Odbieramy własne wtryskiwacze klienta do diagnostyki, czyszczenia.
• Po zakończeniu prac odsyłamy sprawdzone podzespoły pod wskazany adres.
• Dostępne nowe oraz zregenerowane wtryskiwacze również wysyłamy bezpośrednio do odbiorcy.
• Realizujemy dostawę przez DPD, InPost lub do Paczkomatu.
• Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Przyjmujemy zasadę: realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność potrzebnych części może wpłynąć na termin przygotowania przesyłki.

Jak przygotować wtryskiwacz do wysyłki? Zabezpieczamy potrzebę ochrony elementu już przy przyjęciu, dlatego przed wysyłką zalecamy szczelne osłonięcie króćców oraz unieruchomienie wtryskiwaczy w paczce. Do przesyłki warto dołączyć dane kontaktowe i informacje pozwalające przypisać części do właściwego zlecenia.

Jak realizujemy zlecenie krok po kroku?

• Otrzymujemy numer wtryskiwacza albo dane BMW XM G09 i numer VIN.
• Ustalamy sposób przekazania części i organizujemy odbiór kurierski.
• Przyjmujemy, identyfikujemy i oznaczamy każdą sztukę.
• Wykonujemy test wstępny.
• Przeprowadzamy właściwy proces czyszczenia.
• Ponownie badamy wtryskiwacz i wykonujemy kontrolę końcową.
• Przekazujemy wynik diagnostyki oraz informację o stanie podzespołu.
• Jeżeli potrzebne są dalsze czynności, określamy ich zakres i koszt.
• Po zakończeniu zlecenia wysyłamy wtryskiwacz lub dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co pokazują?

• STFT – Short Term Fuel Trim to krótkoterminowa korekta dawki paliwa. Sterownik na bieżąco zwiększa lub zmniejsza dawkę w odpowiedzi na aktualny skład mieszanki.
• LTFT – Long Term Fuel Trim jest korektą długoterminową. Pokazuje zmianę dawkowania, którą sterownik utrwalił na podstawie pracy silnika w dłuższym okresie.
• Dodatnia korekta oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej, ponieważ układ wykazuje tendencję do zbyt ubogiej mieszanki.
• Ujemna korekta oznacza ograniczenie dawki, gdy sterownik obserwuje tendencję do zbyt bogatej mieszanki.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny:

• osady i nagar na elementach wtryskiwacza,
• zanieczyszczenia obecne w paliwie,
• ograniczenie drożności wewnętrznych kanałów,
• nieprawidłowa praca elementu elektrycznego,
• utrata szczelności,
• pogorszenie jakości rozpylania związane m.in. ze stanem rozpylacza.

Możliwe skutki:

• nierówna praca silnika,
• większe zużycie paliwa,
• szarpanie podczas pracy lub przyspieszania,
• pogorszenie osiągów,
• niewłaściwy skład mieszanki,
• zwiększone obciążenie układu oczyszczania spalin i katalizatora.

Jakość paliwa a stan wtryskiwaczy

Jakość benzyny ma bezpośredni wpływ na ilość osadów odkładających się w układzie paliwowym. Długo przechowywane paliwo ulega starzeniu, a jego właściwości mogą stopniowo się pogarszać. Znajdujące się w benzynie biokomponenty zwiększają znaczenie prawidłowego magazynowania paliwa, szczególnie przy dłuższych okresach postoju. Wilgoć oraz zanieczyszczenia przedostające się do układu mogą przyspieszać powstawanie osadów i pogarszać drożność precyzyjnych kanałów wtryskiwacza.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy specjalistycznemu serwisowi?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze aparatury wtryskowej.
• Wykorzystujemy Carbon Zapp GDU.4R-X przeznaczony do wtryskiwaczy GDI oraz klasycznych EFI.
• Badamy do czterech wtryskiwaczy w jednakowych warunkach.
• W przypadku układów GDI wykonujemy testy wysokociśnieniowe zgodnie z właściwym planem dla części.
• Sprawdzamy wtryskiwacze przed rozpoczęciem prac i ponownie po ich zakończeniu.
• Wykonujemy czyszczenie oraz płukanie wewnętrzne w konstrukcjach, dla których przewidziana jest taka procedura.
• Kontrolujemy czas reakcji w planach testowych obejmujących ten parametr.
• W obsługiwanych rozwiązaniach realizujemy kodowanie wtryskiwaczy.
• W wybranych konstrukcjach piezoelektrycznych wykonujemy rewitalizację elementów piezo po wcześniejszej kwalifikacji.
• Dokumentujemy wyniki pomiarów i przekazujemy protokół.

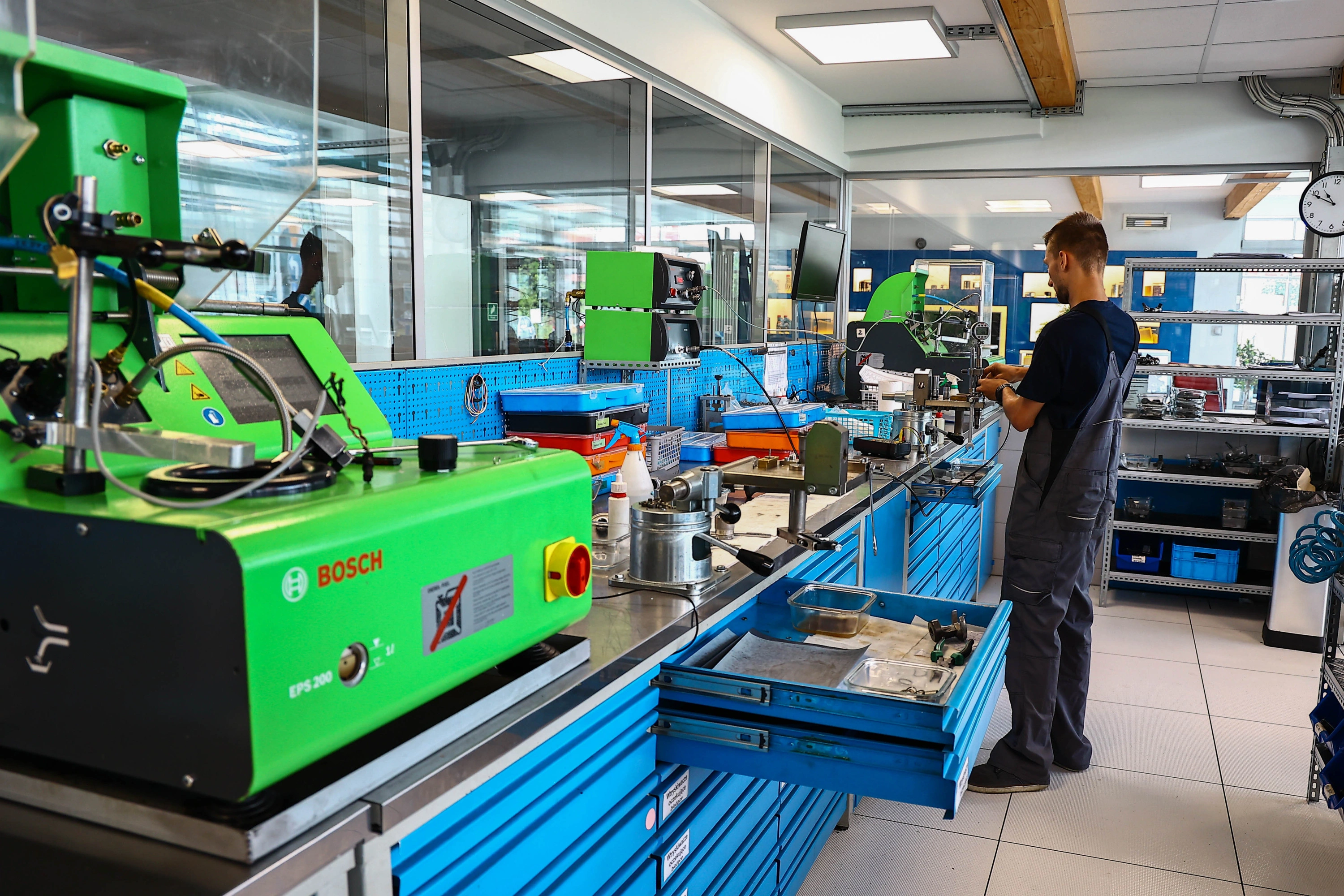

• Posiadamy wydzielone stanowiska do kolejnych etapów obsługi, dzięki czemu ograniczamy ryzyko ponownego zanieczyszczenia oczyszczonych części.
• Oznaczamy wtryskiwacze i elementy przypisane do każdego zlecenia oraz przechowujemy drobne części w przeznaczonych do tego pojemnikach.
• Obsługujemy zarówno układy MPI/PFI, jak i GDI/HPI.
• Organizujemy realizację wysyłkową z całej Polski.

FAQ

Jaki rodzaj wtrysku benzyny występuje w BMW XM G09?
W wersjach BMW XM, XM 50e, XM Label i XM Label Red zastosowano bezpośredni wtrysk benzyny High Precision Injection, zaliczany do układów GDI/HPI. Dlatego dobieramy procedurę przeznaczoną dla wtryskiwaczy wysokociśnieniowych.

Czy sam test szczelności wystarczy do oceny wtryskiwacza?
Nie. Łączymy próbę szczelności z pomiarem dawkowania, porównaniem kolejnych cykli i innymi punktami przewidzianymi w planie testowym. Wtryskiwacz może być szczelny, a jednocześnie niewłaściwie dawkować paliwo.

Dlaczego wykonujemy drugi test po czyszczeniu?
Test końcowy pokazuje, czy wykonane czyszczenie rzeczywiście wpłynęło na mierzone parametry. Porównujemy wyniki sprzed i po wykonaniu prac zamiast oceniać skuteczność czyszczenia wyłącznie na podstawie wyglądu części.

Czy do dobrania wtryskiwacza BMW XM wystarczy model samochodu?
Dobieramy część przede wszystkim na podstawie numeru starego wtryskiwacza albo danych samochodu i numeru VIN. Dzięki temu ograniczamy ryzyko dobrania podzespołu o niewłaściwej wersji lub charakterystyce.

Czy wtryskiwacze BMW XM G09 trzeba dostarczyć osobiście?
Nie wymagamy osobistej wizyty. Organizujemy odbiór kurierski, wykonujemy diagnostykę i dalszy uzgodniony zakres prac, a po zakończeniu realizacji odsyłamy podzespoły pod wskazany adres.

Diagnostyka lub dobór wtryskiwaczy BMW XM G09 – kontakt z naszym serwisem

W Pawlik Diesel Service wykonujemy diagnostykę i proces serwisowy własnych wtryskiwaczy BMW XM G09 – XM, 50e, Label i Label Red. Jeżeli naprawa danego podzespołu nie jest właściwym rozwiązaniem, sprawdzamy również dostępność wtryskiwacza zregenerowanego albo nowego.

Dobieramy części na podstawie numeru wtryskiwacza lub numeru VIN, organizujemy odbiór kurierski i realizujemy wysyłkę w całej Polsce. W celu sprawdzenia ceny, dostępności oraz zakresu obsługi prosimy o kontakt pod numerem 601 856 277.
