Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych SEAT Ibiza IV SC i ST MPI PFI GDI DI 1.0 1.2 1.4 1.6 2.0 TSI EcoTSI już od 49 zł

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

SEAT Ibiza IV występował między innymi jako trzydrzwiowy SC oraz bardziej przestronny ST. Obie odmiany korzystały z benzynowych silników MPI/PFI oraz jednostek TSI i EcoTSI z bezpośrednim wtryskiem, choć zakres dostępnych wersji nie był w każdym przypadku identyczny.

W specjalistycznej pracowni wykorzystujemy kilka stanowisk przeznaczonych do różnych konstrukcji. Ponad 30 lat doświadczenia łączymy z indywidualną identyfikacją części, testem przed wykonaniem prac, czyszczeniem i regeneracją dobraną do wyniku oraz ponowną kontrolą pozwalającą udokumentować zmianę parametrów konkretnej sztuki.

SEAT Ibiza IV SC i ST – co dokładnie pracuje w tych wersjach?

W pierwszej części produkcji ważną rolę odgrywały wolnossące silniki z wtryskiem pośrednim. 1.2 BZG, CGPA i CGPB są konstrukcjami trzycylindrowymi. 1.4 BXW i CGGB oraz 1.6 BTS mają po cztery cylindry i również korzystają z MPI/PFI.

Technologia TSI przyniosła inne rozwiązanie. W 1.2 TSI spotykamy między innymi CBZA, CBZB, CJZC oraz CJZD, natomiast gama 1.4 TSI obejmowała wersje CAVF, CNUB, CTHF, CTJB, CPTA, CAVE, CTHE, CTJC i późniejsze CZEA. Są to silniki czterocylindrowe z bezpośrednim wtryskiem benzyny.

Po modernizacji SC i ST otrzymały także 1.0 MPI CHYB oraz trzycylindrowe 1.0 EcoTSI CHZB i CHZC. W późniejszym okresie pojawiało się również czterocylindrowe 1.6 MPI CWVA. Benzynowe 2.0 CEKA ma 1984 cm³, 85 kW i wtrysk pośredni MPI/PFI – nie jest jednostką 2.0 TSI.

Dwa nadwozia, ale nie zawsze ta sama gama silników

SC był trzydrzwiową odmianą Sport Coupé, natomiast ST otrzymał nadwozie kombi. Przy obsłudze wtryskiwaczy większe znaczenie niż rodzaj nadwozia mają jednak konkretna jednostka, kod silnika i zastosowany system zasilania. Część silników występowała w obu odmianach, ale gama benzynowa SC i ST nie była identyczna.

Dobrym przykładem są 1.0 MPI i 1.0 EcoTSI. Oba silniki mają trzy cylindry i po trzy benzynowe wtryskiwacze, jednak CHYB podaje paliwo do kanałów dolotowych, podczas gdy CHZB i CHZC wykorzystują bezpośredni wtrysk do komory spalania.

Podobną różnicę widać w przypadku jednostek 1.2. Wolnossące BZG, CGPA i CGPB są trzycylindrowe i korzystają z MPI/PFI, natomiast 1.2 TSI ma cztery cylindry oraz bezpośredni wtrysk benzyny GDI/DI.

Jak benzyna trafia do silnika w MPI/PFI i TSI?

W MPI – Multi-Point Injection każdy cylinder otrzymuje paliwo z osobnego wtryskiwacza pracującego w kanale dolotowym. PFI – Port Fuel Injection podkreśla właśnie miejsce podawania benzyny przed zaworem dolotowym.

Taki sposób zasilania wykorzystują między innymi CHYB, BZG, CGPA, CGPB, BXW, CGGB, BTS, CWVA i CEKA.

W GDI – Gasoline Direct Injection końcówka wtryskiwacza podaje benzynę bezpośrednio do cylindra. DI – Direct Injection jest szerszym określeniem tej samej podstawowej zasady. Do tej grupy należą jednostki TSI i EcoTSI objęte tym zestawieniem.

MPFi oznacza wielopunktowy wtrysk paliwa, natomiast EFi odnosi się do elektronicznie sterowanego układu wtryskowego. Określenie FSI również wiąże się w grupie Volkswagen z technologią bezpośredniego wtrysku benzyny.

Wtryskiwacze różnią się także sposobem działania elementu wykonawczego. Konstrukcja elektromagnetyczna wykorzystuje cewkę, natomiast piezoelektryczna pracuje w oparciu o element piezo. Typ części identyfikujemy na podstawie jej numeru i budowy, a następnie dobieramy właściwe warunki testowania.

W szerszym zakresie obsługujemy odpowiednie elementy Bosch, Continental, Siemens VDO, Delphi i Denso.

Co może zdradzić problem jeszcze przed demontażem?

Przy trzycylindrowym 1.0 lub 1.2 odchylenie jednej sztuki stanowi większą część całego zestawu niż w silniku R4. Nierównomierność może więc być wyraźnie zauważalna szczególnie podczas pracy na małym obciążeniu.

Do sygnałów, które warto uwzględnić podczas diagnostyki, należą:

• nieregularna praca na biegu jałowym,

• krótkie szarpnięcia podczas przyspieszania,

• wypadanie zapłonu,

• przedłużony rozruch,

• wyraźnie inna reakcja silnika przy małym i dużym obciążeniu,

• zwiększone zużycie paliwa,

• zmienione korekty mieszanki,

• kontrolka Check Engine.

Nieszczelność końcówki może być jednym z możliwych problemów, dlatego lejący wtryskiwacz benzynowy wymaga odróżnienia od elementu, który po prostu dawkuje za mało albo tworzy niewłaściwą strugę.

Sam symptom nie wskazuje jeszcze uszkodzenia konkretnej sztuki.

Co sterownik pokazuje w korektach paliwowych?

STFT reaguje szybko. Jeżeli sterownik stwierdza potrzebę wzbogacenia mieszanki, chwilowo zwiększa ilość paliwa i korekta przesuwa się w stronę dodatnią. Gdy paliwa trzeba odjąć, wartość staje się ujemna.

LTFT opisuje korektę utrzymującą się w dłuższym okresie. Może zmienić się przy nieprawidłowym dawkowaniu wtryskiwaczy, ale także przy nieszczelności dolotu, problemach z ciśnieniem paliwa lub innym zaburzeniu wpływającym na skład mieszanki.

STFT i LTFT są danymi z pracującego silnika sprzed demontażu. Po wyjęciu elementu wykonujemy już bezpośrednie pomiary samego wtryskiwacza.

Trzy lub cztery cylindry – dlaczego ma to znaczenie przy diagnostyce?

Zlecenie rozpoczynamy od zapisania liczby przesłanych elementów. Trzy sztuki mogą pochodzić z CHYB, CHZB, CHZC albo wolnossącego 1.2, natomiast czterocylindrowe wersje mają pełny zestaw czterech elementów.

Każdy wtryskiwacz oznaczamy osobno. Numer identyfikacyjny pozostaje przy nim od pierwszych oględzin do ostatniego testu.

Dzięki temu podczas późniejszego porównania dokładnie wiemy, która sztuka odpowiada danemu wynikowi.

Najpierw ustalamy, z jaką częścią naprawdę mamy do czynienia

Oględziny zaczynamy od części, a nie od uruchamiania programu testowego. Czytamy numer, sprawdzamy producenta, technologię wtrysku, typ przyłącza paliwa oraz złącze elektryczne.

Kontrolujemy również stan końcówki, korpusu i powierzchni uszczelniających. Osady mogą być skupione przede wszystkim wokół rozpylacza, ale zabrudzenia pojawiają się także przy przyłączach.

Po identyfikacji dobieramy odpowiedni uchwyt i adapter oraz sposób zasilania elementu podczas badania.

VIN, kod silnika i numer części – trzy dane, które porządkują identyfikację

Ta sama pojemność nie musi oznaczać tego samego wtryskiwacza. 1.0 CHYB i 1.0 CHZB mają po trzy cylindry, lecz korzystają z zupełnie różnych systemów podawania benzyny.

Podobnie szeroka jest grupa 1.4. BXW i CGGB to MPI/PFI, podczas gdy jednostki TSI i EcoTSI wykorzystują GDI.

VIN pomaga ustalić właściwą konfigurację samochodu, natomiast numer starego elementu pozwala potwierdzić konkretny wariant części. Te dane wykorzystujemy również przy sprawdzaniu dostępności wtryskiwacza zregenerowanego albo nowego.

Jeden wtryskiwacz to wynik. Komplet pokazuje zależności

Możemy przyjąć jeden wymontowany wtryskiwacz. Pełny komplet daje jednak jeszcze możliwość bezpośredniego zestawienia elementów z tego samego silnika.

W silniku R3 porównujemy trzy wyniki, a w R4 – cztery. Nie chodzi wyłącznie o to, który element podaje najwięcej lub najmniej paliwa.

Różnice mogą dotyczyć również:

• szczelności przy zamknięciu,

• stabilności kilku kolejnych dawek,

• szybkości reakcji,

• zachowania przy małym przepływie,

• zachowania przy większym wydatku,

• jakości i symetrii strugi.

Element może być zbliżony do reszty zestawu w jednym punkcie i odróżniać się dopiero w kolejnej próbie.

Zanim zaczniemy czyścić, chcemy zobaczyć problem

Pierwszy pomiar wykonujemy przed czyszczeniem. To pozwala zachować rzeczywisty obraz części dostarczonej do pracowni.

W zależności od konstrukcji badanie może obejmować kontrolę elektryczną, szczelność, dawkowanie, powtarzalność, czas reakcji oraz obserwację rozpylania.

Pomiar oporu cewki jest użyteczny, ale sprawdzanie wtryskiwaczy benzynowych multimetrem nie dostarcza informacji o przepływie, nieszczelności końcówki ani geometrii strugi.

Dlatego wynik interpretujemy jako zestaw informacji, nie jedną liczbę.

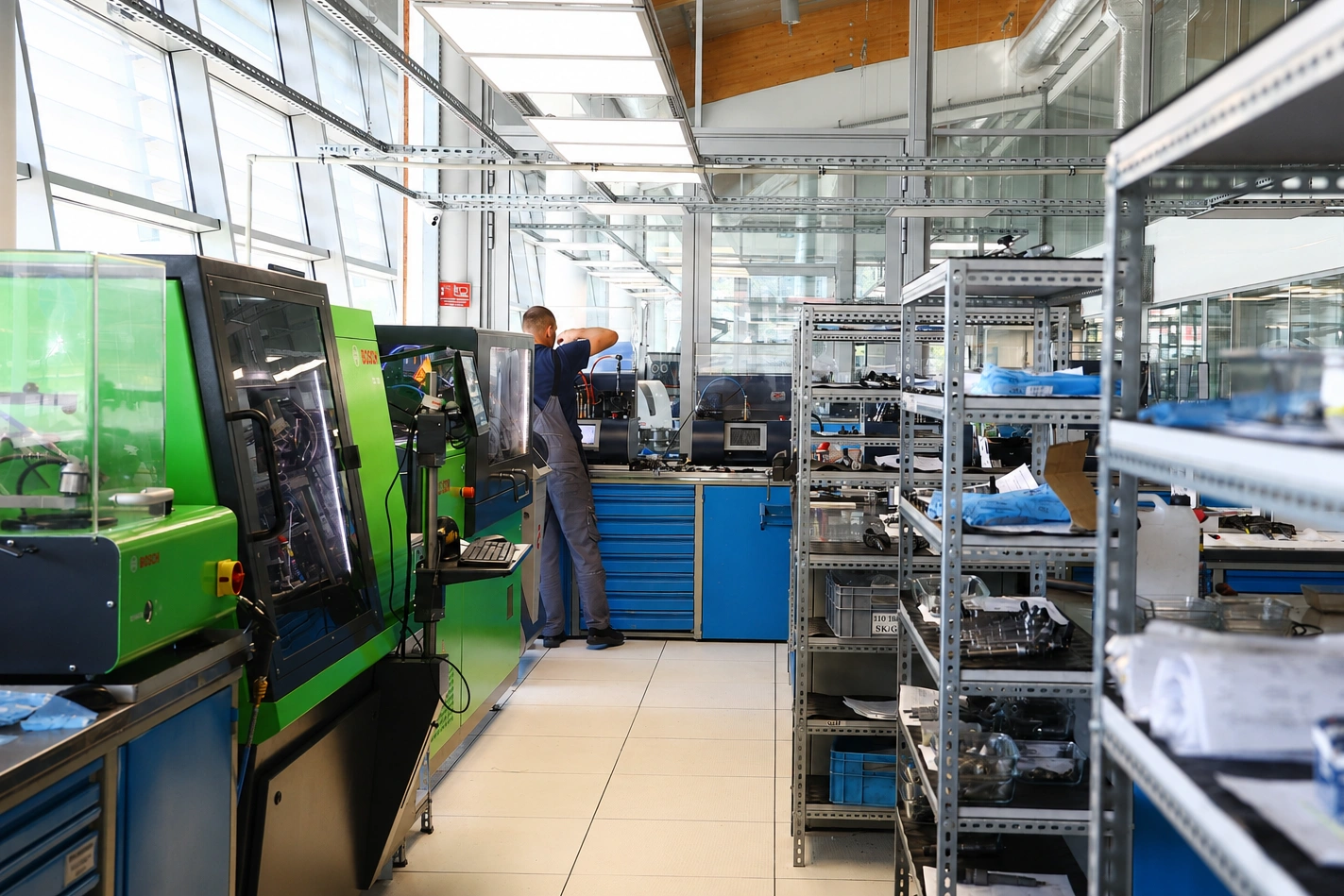

Specjalistyczny park maszynowy do diagnostyki i regeneracji wtryskiwaczy benzynowych

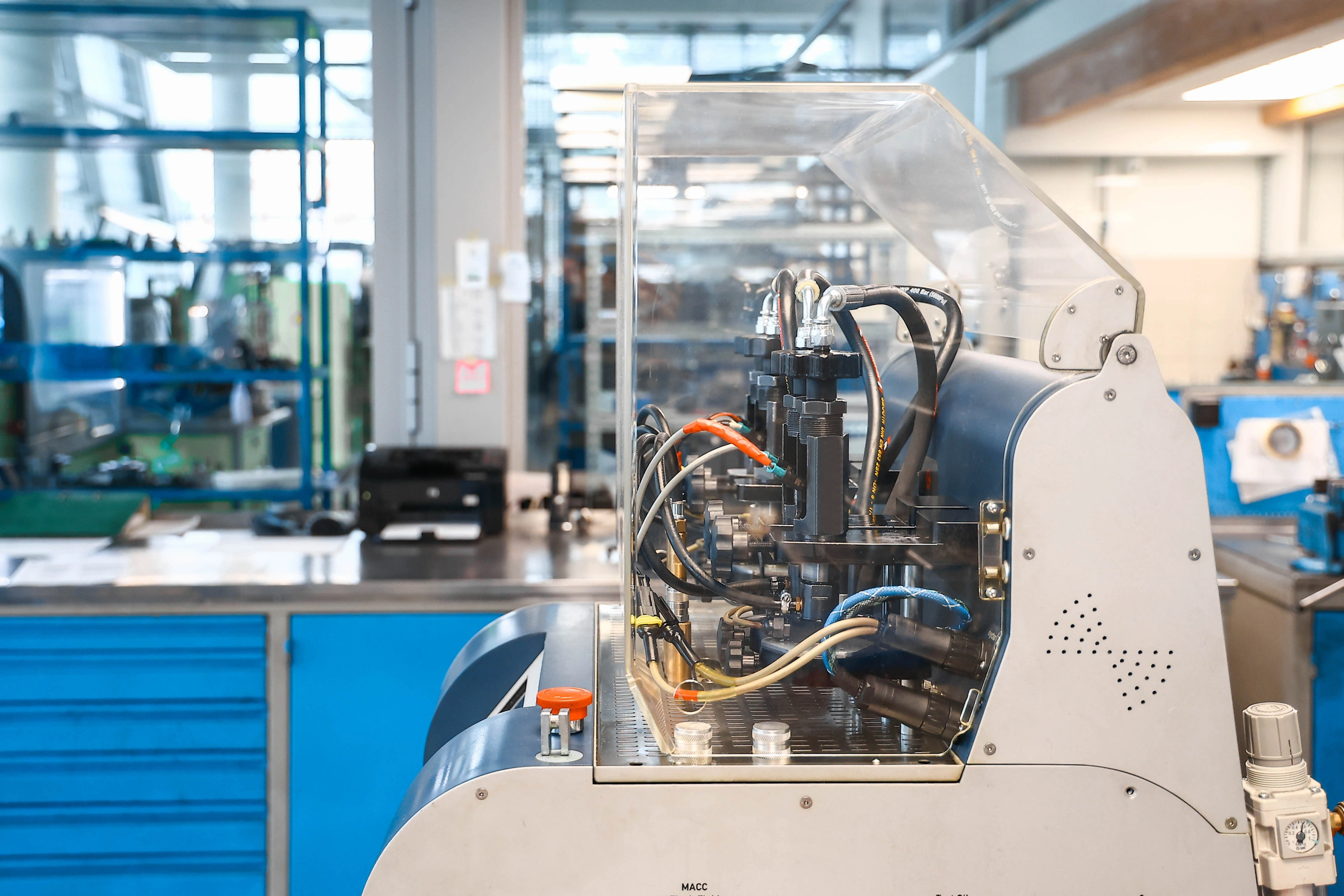

Carbon Zapp GTBR-X – co naprawdę sprawdzamy na stanowisku probierczym?

Przy odpowiednich wtryskiwaczach bezpośrednich z jednostek TSI i EcoTSI GTBR-X pozwala badać maksymalnie cztery elementy jednocześnie. Cztery kanały mają cztery niezależne przepływomierze, więc wynik każdej sztuki pozostaje osobny.

Wtryskiwacze MPI/PFI z CHYB, wolnossących 1.2 i 1.4, jednostek 1.6 oraz CEKA badamy na stanowiskach dobranych do ich konstrukcji.

1. Czy obwód elektryczny zachowuje się prawidłowo?

Rezystancja pokazuje opór obwodu. Jest podstawowym parametrem przy ocenie odpowiednich konstrukcji elektromagnetycznych, ale nie mówi jeszcze nic o rzeczywistym przepływie paliwa.

Indukcyjność daje dodatkową informację o właściwościach cewki. Dzięki niej można ocenić obwód szerzej niż wyłącznie na podstawie oporu.

Pojemność jest istotna w konstrukcjach, w których przewiduje ją sposób sterowania i procedura pomiarowa.

Zwarcie do masy sprawdza natomiast, czy obwód nie uzyskał niepożądanego połączenia z korpusem. Tę nieprawidłowość można wykryć jeszcze przed aktywnymi próbami dawkowania.

2. Czy zamknięty wtryskiwacz rzeczywiście pozostaje szczelny?

Przy teście końcówki sprawdzamy, czy medium przechodzi przez rozpylacz pomimo braku polecenia otwarcia. Jest to bezpośrednia kontrola obszaru, który odpowiada za zamykanie przepływu w kierunku komory spalania.

Kontrola wycieków zewnętrznych dotyczy czegoś innego. Obserwujemy korpus i połączenia, aby sprawdzić, czy medium nie wydostaje się poza przewidzianą drogę przepływu.

Wtryskiwacz może przejść jeden z tych testów prawidłowo, a w drugim ujawnić nieprawidłowość.

3. Ile medium faktycznie podaje każda sztuka?

Cztery przepływomierze umożliwiają niezależne mierzenie poszczególnych kanałów. W zestawie R4 można więc od razu zobaczyć wzajemne różnice wszystkich czterech wtryskiwaczy.

Przy pełnym obciążeniu badamy zachowanie podczas większego wydatku. Ograniczona drożność może stać się wtedy bardziej widoczna niż przy niewielkiej dawce.

Dawka emisyjna pokazuje precyzję w innym obszarze pracy, a bieg jałowy pozwala oceniać niewielkie porcje przy krótszym sterowaniu.

Jeżeli plan obejmuje dawki pilotażowe albo dotryski, analizowana jest także zdolność elementu do wykonania bardzo krótkich dodatkowych zdarzeń.

4. Czy wynik da się powtórzyć?

Wtryskiwacz nie powinien raz podawać prawidłowej ilości, a za chwilę znacząco zmieniać rezultatu przy tych samych warunkach.

Powtarzalność pokazuje właśnie stabilność kolejnych cykli.

Przy multi-dose realizowana jest seria następujących po sobie zdarzeń. Pozwala to zobaczyć zachowanie mechanizmu przy szybszej sekwencji sterowania.

Jeżeli plan wykorzystuje czas reakcji, sprawdzana jest również szybkość odpowiedzi aktuatora na impuls elektryczny.

5. Czy prawidłowa dawka jest również prawidłowo rozpylona?

Ta sama ilość paliwa może opuszczać dwie końcówki w zupełnie inny sposób.

Oceniamy więc geometrię strugi, jej regularność i atomizację. Zabrudzenie któregoś z otworów rozpylacza może deformować obraz paliwa nawet wtedy, gdy całkowity przepływ nie wygląda jeszcze wyjątkowo źle.

GTBR-X ma maksymalną techniczną możliwość pracy do 1200 bar. Wartość ta określa zakres możliwości urządzenia, a nie automatyczne ciśnienie testowania wtryskiwaczy z Ibizy SC i ST.

Pompa wysokiego ciśnienia ma napęd elektryczny i nie wymaga sprężonego powietrza do swojego napędu. AZO, CloudX i właściwe plany testowe wspierają prowadzenie procedur, organizację danych oraz przygotowywanie dokumentacji i protokołów.

Czystość procesu ma znaczenie od pierwszego do ostatniego pomiaru

Pomiędzy testem, czyszczeniem i kolejnym pomiarem element jest przenoszony pomiędzy stanowiskami. W tym czasie chronimy końcówki i przyłącza, aby nie wprowadzać nowych zabrudzeń.

Każda sztuka pozostaje oznaczona, a miejsca pracy utrzymujemy w uporządkowanym stanie. Po oczyszczeniu szczególnie ważne jest zabezpieczenie kanałów przed drobinami, które mogłyby zmienić wynik kolejnej próby.

Jak przywracamy prawidłowe parametry wtryskiwacza?

Regenerujemy niezależnie od stopnia zużycia

Regenerujemy wtryskiwacze benzynowe niezależnie od stopnia ich zużycia. Najpierw poznajemy rzeczywisty stan przesłanej części podczas testu wejściowego.

Dzięki temu możemy ustalić, czy największej uwagi wymaga drożność, szczelność, powtarzalność, elektryka czy sposób rozpylania.

Jak dobieramy zakres prac?

Inaczej zachowuje się zabrudzony wtryskiwacz MPI, a inaczej bezpośredni element GDI z osadem w obrębie rozpylacza. Numer części i konstrukcja określają sposób obsługi, natomiast test pokazuje, na których parametrach trzeba skoncentrować dalsze czynności.

Analizujemy między innymi stan osadów, przepływ, szczelność, dawkowanie, stabilność kolejnych cykli, parametry elektryczne i strugę.

Czyszczenie wtryskiwaczy benzynowych

Proces może obejmować oczyszczanie zewnętrzne, płukanie kanałów oraz płukanie wsteczne. Odwrócenie kierunku przepływu pomaga usuwać zabrudzenia zalegające w miejscach trudniejszych do wypłukania podczas normalnego przepływu.

Przy właściwych konstrukcjach wykorzystujemy także czyszczenie ultradźwiękowe wtryskiwaczy benzynowych. Ultradźwięki są etapem procesu czyszczenia, natomiast efekt weryfikuje późniejszy pomiar.

Regeneracja wtryskiwaczy benzynowych

Regeneracja wtryskiwaczy benzynowych obejmuje diagnostykę, odpowiednio dobrane czynności, czyszczenie i końcowe sprawdzenie.

W gamie Ibizy IV SC i ST występują różne konstrukcje układów benzynowych, dlatego przebieg obsługi CHYB MPI różni się od procesu stosowanego przy CHZC EcoTSI.

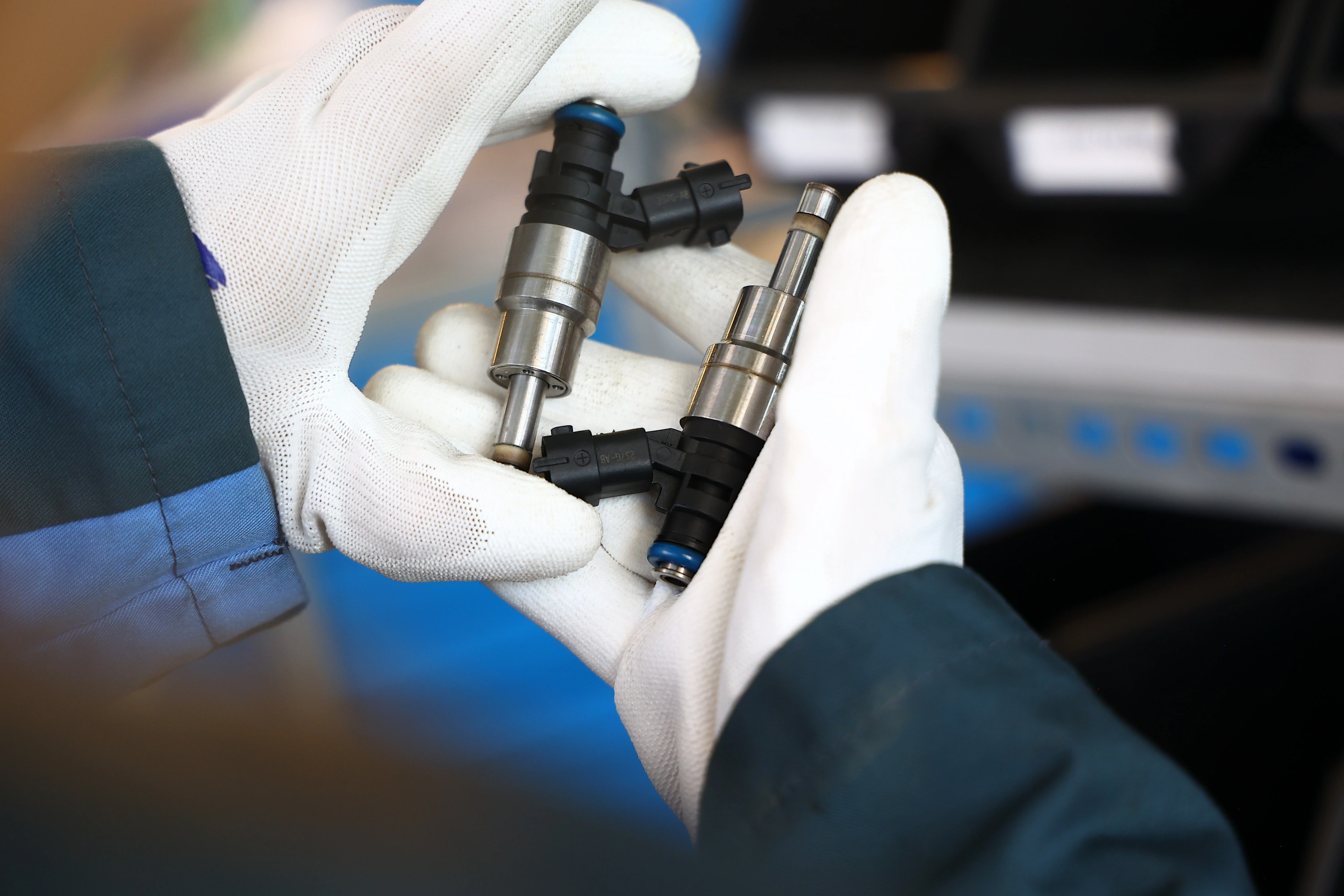

Co musi się zgadzać po wykonaniu regeneracji?

Po zakończeniu prac wracamy do pomiaru tej samej oznaczonej części. Stan końcowy ma sens dopiero wtedy, gdy można zestawić go z wcześniejszym wynikiem.

Proces wygląda następująco:

test wejściowy → wykonane czynności → ponowny test → porównanie → dokumentacja

Przy pełnym zestawie dodatkowo zestawiamy wyniki trzech albo czterech elementów między sobą. Wynik pozostaje przypisany do konkretnej sztuki i może obejmować odpowiednio szczelność, dawkowanie, rozpylanie, elektrykę i reakcję.

Przygotowujemy dokumentację oraz protokół. Po regeneracji udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Kodowanie, adaptacja i wartości wyuczone – kiedy mają znaczenie?

Nie każdy wtryskiwacz GDI korzysta z indywidualnego kodu korekcyjnego, a w konstrukcjach MPI taki zapis również nie jest automatycznym elementem obsługi.

Zakres czynności po montażu wynika z konkretnej wersji sterownika i procedury producenta. Funkcję indywidualnego kodowania wykorzystujemy wyłącznie przy konstrukcjach, dla których przewidziano zapis kodu korekcyjnego.

Nie każdy wtryskiwacz benzynowy jest zbudowany tak samo

Wtryskiwacz elektromagnetyczny wykorzystuje cewkę, natomiast element piezoelektryczny pracuje dzięki zmianom zachodzącym w materiale piezo pod wpływem napięcia. Powoduje to różnice w sposobie sterowania i pomiarów elektrycznych.

W naszym szerszym zakresie obsługujemy również odpowiednie konstrukcje piezoelektryczne. Rodzaj elementu rozpoznajemy podczas identyfikacji konkretnej części.

Dlaczego trudne wtryskiwacze trafiają właśnie do nas?

Gama Ibizy SC i ST obejmuje bardzo różne generacje układów benzynowych: od trzycylindrowego MPI po wysokociśnieniowe TSI i EcoTSI. Przy takim zakresie możliwość dobrania odpowiedniego stanowiska ma większe znaczenie niż korzystanie z jednego urządzenia dla wszystkich części.

Od ponad 30 lat rozwijamy specjalizację w układach wtryskowych, a doświadczenie zdobywaliśmy już w okresie, gdy profesjonalna regeneracja takich elementów dopiero rozwijała się jako odrębna usługa.

• mamy kilka wyspecjalizowanych stanowisk diagnostycznych,

• rozdzielamy sposób badania MPI/PFI i GDI/DI,

• dobieramy wyposażenie do numeru części i konstrukcji,

• przyjmujemy zestawy trzy- i czteroelementowe,

• każda sztuka zachowuje własne oznaczenie,

• stan początkowy zapisujemy przed czyszczeniem,

• wynik wpływa na dobór dalszych czynności,

• możemy porównywać kompletny zestaw z jednego silnika,

• korzystamy z odpowiednich planów testowych,

• do czyszczenia wykorzystujemy oddzielne wyposażenie,

• chronimy końcówki i przyłącza pomiędzy etapami,

• po regeneracji wykonujemy kolejny test,

• przygotowujemy protokół i dokumentację,

• obsługujemy przesyłki z całej Polski.

W efekcie ta sama część ma udokumentowany stan przed wykonaniem prac oraz wynik po zakończeniu procesu.

Cena testu i czyszczenia wtryskiwaczy

Wysyłka z całej Polski. Wysyłasz wtryskiwacze – my zajmujemy się resztą

Pojedynczy element lub cały zestaw można wysłać bezpośrednio do naszej pracowni. Odbiór możemy zorganizować przez DPD lub InPost, a przesyłkę można nadać również przez Paczkomat.

Po wykonaniu prac przygotowujemy transport zwrotny. Możemy również sprawdzić dostępność odpowiedniego wtryskiwacza zregenerowanego albo nowego.

Realizacja usługi jest planowana na 1 dzień roboczy.

Czas przewozu liczony jest oddzielnie. Termin może zależeć od dostępności części potrzebnych przy danym zleceniu, a dostępny wtryskiwacz przeznaczony do sprzedaży może zostać wysłany nawet w ciągu 24 godzin.

Jak bezpiecznie przygotować zestaw do transportu?

Końcówki rozpylające i przyłącza warto osłonić przed uderzeniem oraz zabrudzeniem. Trzy lub cztery elementy powinny zostać odseparowane od siebie i unieruchomione w opakowaniu.

Do paczki należy dołączyć dane kontaktowe oraz informację dotyczącą zlecenia. VIN, kod silnika i numer starej części pomagają w dokładnej identyfikacji.

Jak wygląda zlecenie?

Jak osady zmieniają małą i dużą dawkę?

Benzyna z czasem może pozostawiać osady powstające między innymi w związku ze starzeniem paliwa, obecnością biokomponentów, wilgoci i drobnych zanieczyszczeń.

Niewielka zmiana przekroju kanału może nie wpływać jednakowo na cały zakres pracy. Przy jednym sterowaniu różnica jest mało widoczna, a przy krótkiej dawce jeden element zaczyna wyraźniej odbiegać od pozostałych.

Przy GDI zabrudzenie końcówki może dodatkowo zmieniać geometrię rozpylania bezpośrednio w cylindrze. W MPI konsekwencją może być inny przepływ i sposób formowania strugi w kanale dolotowym.

FAQ – wtryskiwacze benzynowe SEAT Ibiza IV SC i ST

Czy Ibiza SC i ST 1.0 zawsze ma trzy wtryskiwacze?

Tak, zarówno CHYB MPI, jak i CHZB oraz CHZC EcoTSI są jednostkami trzycylindrowymi. Różni je jednak technologia podawania paliwa.

Czy 1.2 TSI ma tyle samo wtryskiwaczy co wolnossące 1.2?

Nie. BZG, CGPA i CGPB są silnikami R3 z trzema elementami, natomiast 1.2 TSI jest R4 i ma zestaw czterech wtryskiwaczy.

Czy 2.0 CEKA jest silnikiem TSI?

Nie. Benzynowe 2.0 CEKA o mocy 85 kW wykorzystuje wtrysk pośredni MPI/PFI.

Czy 1.4 EcoTSI CZEA wykorzystuje bezpośredni wtrysk benzyny?

Tak. Jest to czterocylindrowa jednostka z bezpośrednim wtryskiem, dlatego sposób badania jej elementów różni się od 1.4 MPI BXW i CGGB.

Czy można sprawdzić tylko jedną sztukę z silnika R3 lub R4?

Tak. Przyjmujemy pojedyncze wtryskiwacze, natomiast pełny zestaw pozwala dodatkowo porównać wszystkie elementy pracujące wcześniej w jednym silniku.
