Jak sprawdzić wtryskiwacze benzynowe multimetrem?

Multimetrem można wstępnie sprawdzić rezystancję cewki wtryskiwacza, ciągłość obwodu oraz obecność zasilania w instalacji elektrycznej. Pomiar nie pozwala jednak ocenić szczelności, dawki paliwa ani sposobu rozpylania.

Prawidłowy wynik pomiaru elektrycznego nie oznacza jeszcze, że wtryskiwacz benzynowy jest całkowicie sprawny. Nieszczelność, zabrudzenie lub nieprawidłową wydajność można potwierdzić dopiero podczas dodatkowej diagnostyki.

Co można sprawdzić multimetrem?

Multimetr przydaje się przede wszystkim do kontroli elektrycznej części wtryskiwacza oraz jego instalacji. Za pomocą miernika można sprawdzić:

• rezystancję cewki,
• ciągłość obwodu,
• możliwe zwarcie lub przerwę w cewce,
• obecność napięcia w instalacji,
• stan przewodów pomiędzy sterownikiem a złączem,
• różnice pomiędzy wtryskiwaczami należącymi do tego samego kompletu.

Wtryskiwacze benzynowe są sterowane elektrycznie, ale ich podstawowym zadaniem pozostaje precyzyjne dawkowanie i rozpylanie paliwa. Sposób rozpylania oraz szczelność wtryskiwacza mają bezpośrednie znaczenie dla prawidłowego tworzenia mieszanki paliwowo-powietrznej. Tych parametrów nie da się ocenić samym multimetrem.

Multimetr może wykryć niesprawność elektryczną, ale nie sprawdzi hydraulicznej pracy wtryskiwacza.

Jak przygotować wtryskiwacz do pomiaru?

Przed rozpoczęciem kontroli należy ustalić rodzaj zastosowanego układu. Inaczej może być sterowany wtryskiwacz zamontowany w kolektorze dolotowym, a inaczej element układu bezpośredniego wtrysku benzyny.

Do podstawowego pomiaru rezystancji potrzebne są:

• sprawny multimetr,
• dokumentacja techniczna konkretnego układu,
• dostęp do złącza elektrycznego wtryskiwacza,
• czyste i nieuszkodzone sondy pomiarowe.

Przed odłączeniem kostki należy wyłączyć zapłon. Warto również sprawdzić stan złącza, przewodów i styków. Korozja, wilgoć, poluzowany styk lub uszkodzenie przewodu mogą powodować objawy podobne do niesprawności samego wtryskiwacza.

Nie należy wciskać sond na siłę ani rozszerzać nimi styków w kostce. Uszkodzone złącze może później powodować przerwy w zasilaniu lub niestabilny kontakt.

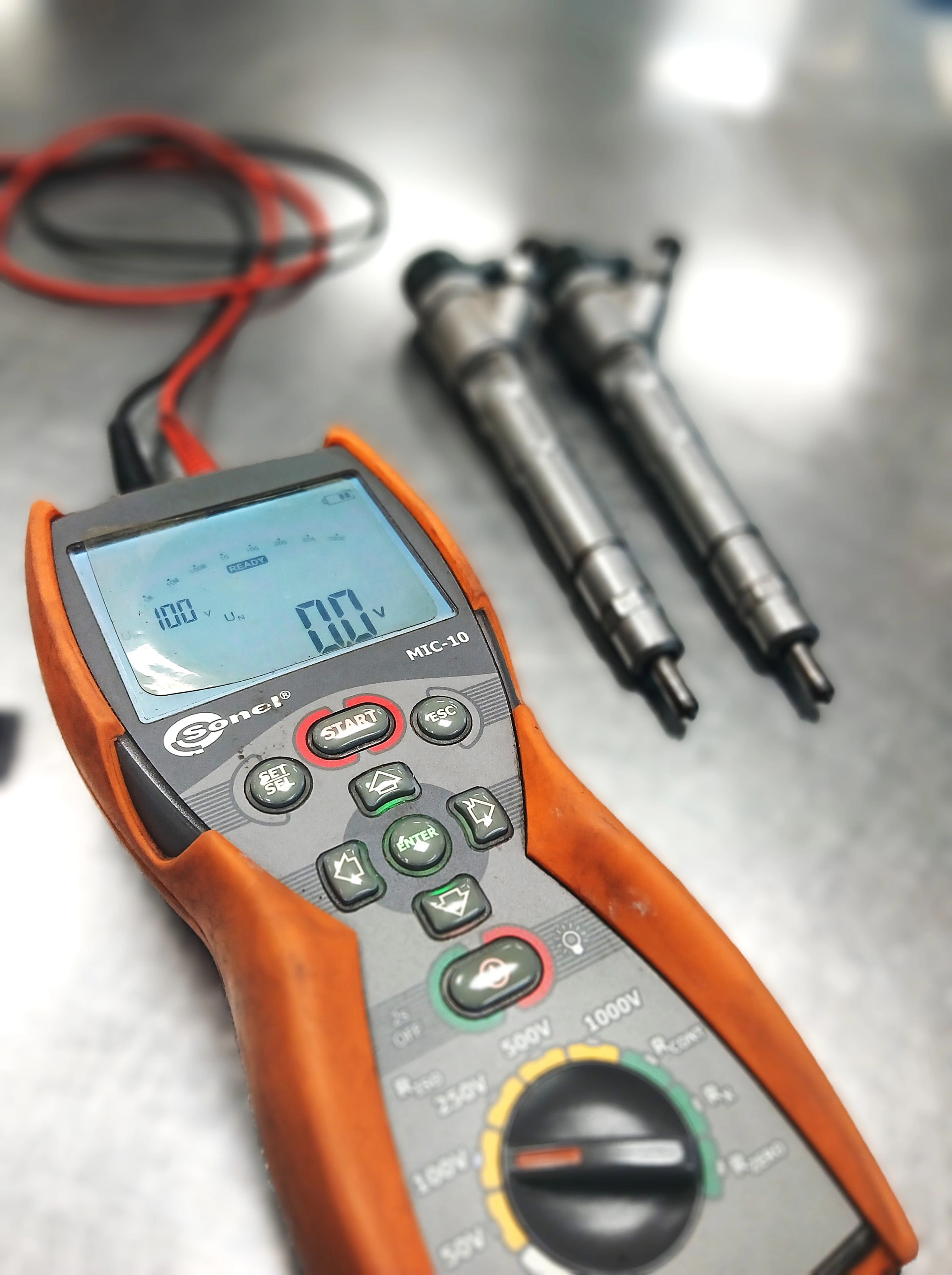

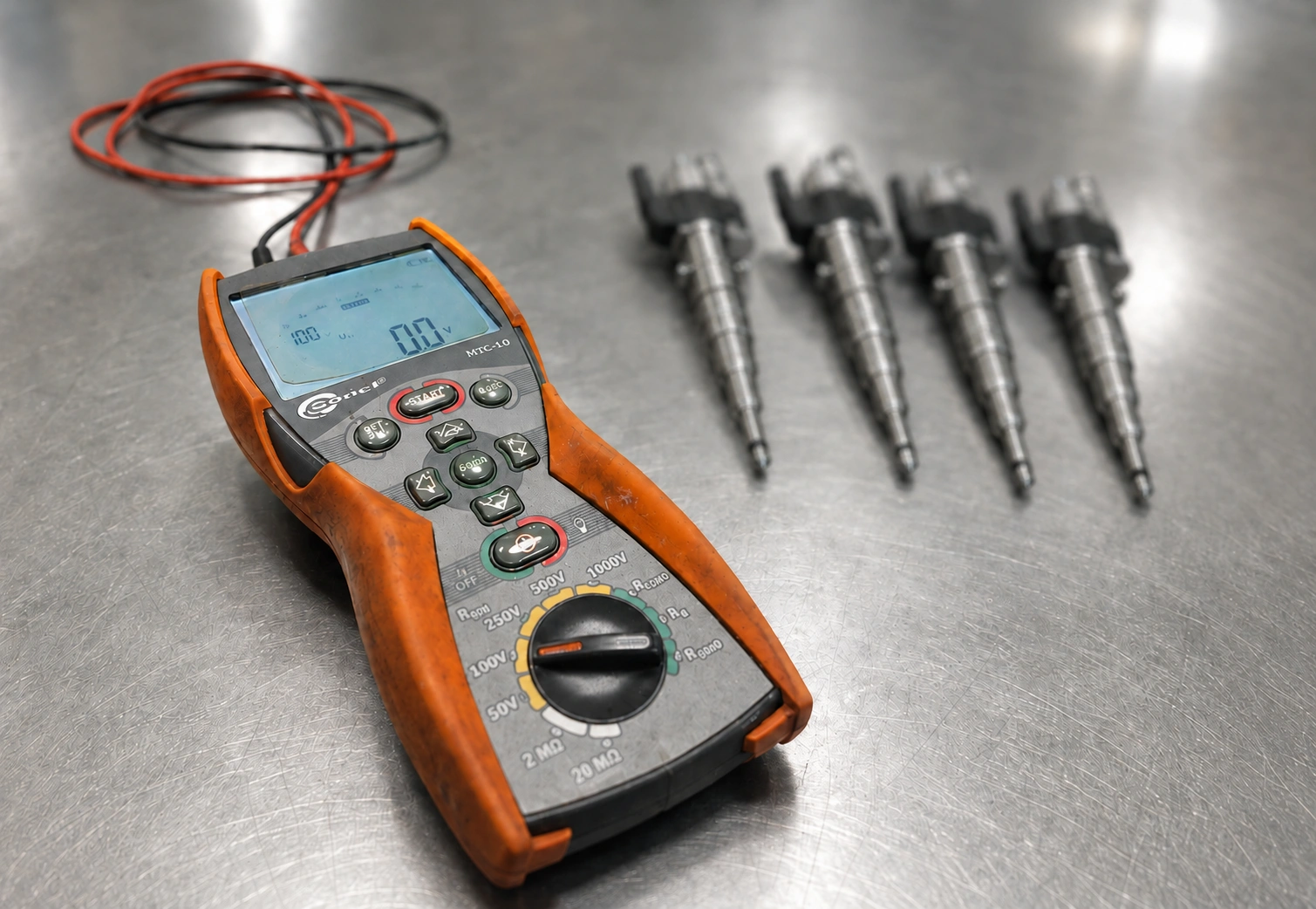

Jak zmierzyć rezystancję wtryskiwacza benzynowego?

Pomiar rezystancji pozwala wstępnie sprawdzić stan cewki elektromagnetycznej. Można go wykonać bez uruchamiania silnika.

Pomiar krok po kroku

   1. Wyłącz zapłon i odczekaj, aż układ elektryczny przejdzie w stan spoczynku.
   2. Odłącz kostkę elektryczną od badanego wtryskiwacza.
   3. Ustaw multimetr na pomiar rezystancji wyrażonej w omach.
   4. Sprawdź wskazanie miernika przy zwartych sondach, szczególnie przy pomiarze małych wartości.
   5. Przyłóż sondy do właściwych styków wtryskiwacza.
   6. Poczekaj na ustabilizowanie się wyniku.
   7. Zapisz wartość i porównaj ją z dokumentacją techniczną.
   8. W miarę możliwości sprawdź pozostałe wtryskiwacze w tych samych warunkach.

Pomiar rezystancji pozwala wstępnie sprawdzić elektryczny stan cewki wtryskiwacza. Wynik należy porównać ze specyfikacją konkretnej części, ponieważ wartości mogą różnić się zależnie od jej konstrukcji.

Nie istnieje jedna uniwersalna wartość rezystancji prawidłowa dla wszystkich wtryskiwaczy benzynowych.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Jak interpretować wynik pomiaru rezystancji?

Odczyt z multimetru należy porównać z dokumentacją producenta części albo danymi serwisowymi dotyczącymi konkretnego silnika.

Jeżeli wszystkie części mają zbliżone wartości, nie oznacza to automatycznie, że pracują identycznie. Pomiar rezystancji nie pokaże, czy końcówka jest zapchana, czy zawór zachowuje szczelność oraz ile paliwa trafia do cylindra.

Wtryskiwacz może mieć prawidłową rezystancję, a mimo to podawać niewłaściwą dawkę paliwa.

Jakie napięcie występuje na wtryskiwaczach benzynowych?

Nie można przyjąć, że na każdym wtryskiwaczu benzynowym zawsze występuje stałe napięcie około 12 V. Sposób sterowania zależy od rodzaju układu, konstrukcji wtryskiwacza i strategii sterownika silnika.

W prostszych układach pośredniego wtrysku benzyny jeden przewód może doprowadzać napięcie zbliżone do napięcia instalacji, a sterownik realizuje impulsowe załączanie drugiej strony obwodu. Multimetr może wtedy potwierdzić obecność zasilania, ale nie zawsze dokładnie pokaże przebieg krótkiego impulsu sterującego.

W układach bezpośredniego wtrysku benzyny sterowanie może być bardziej złożone. Sterownik może zastosować podwyższone napięcie do szybkiego otwarcia wtryskiwacza, a następnie niższy sygnał impulsowy podtrzymujący jego otwarcie. Do prawidłowej oceny takiego przebiegu potrzebny jest odpowiedni oscyloskop i wyposażenie dostosowane do możliwych napięć.

Nie należy zakładać wartości napięcia bez sprawdzenia schematu i danych dotyczących konkretnego układu.

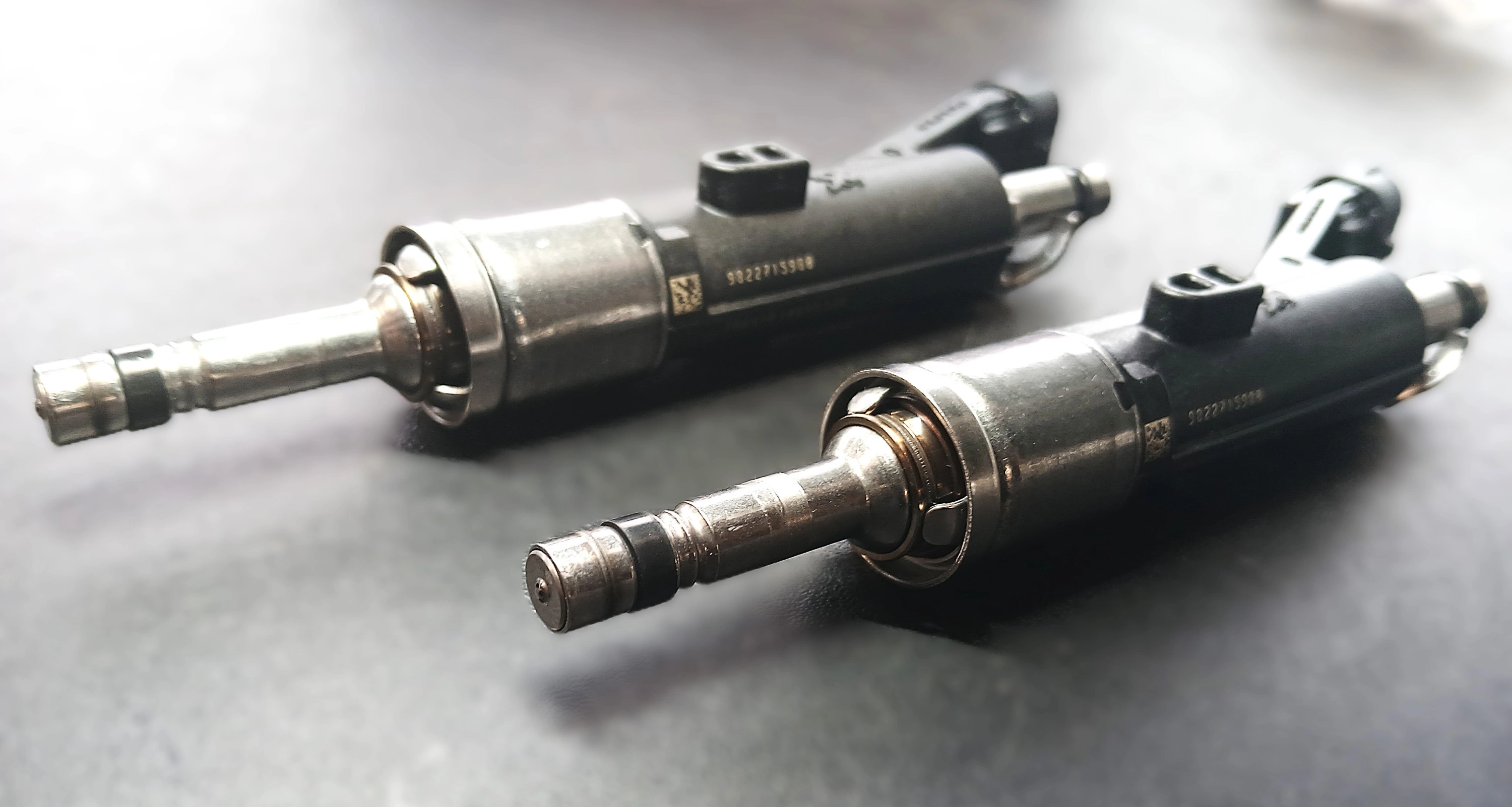

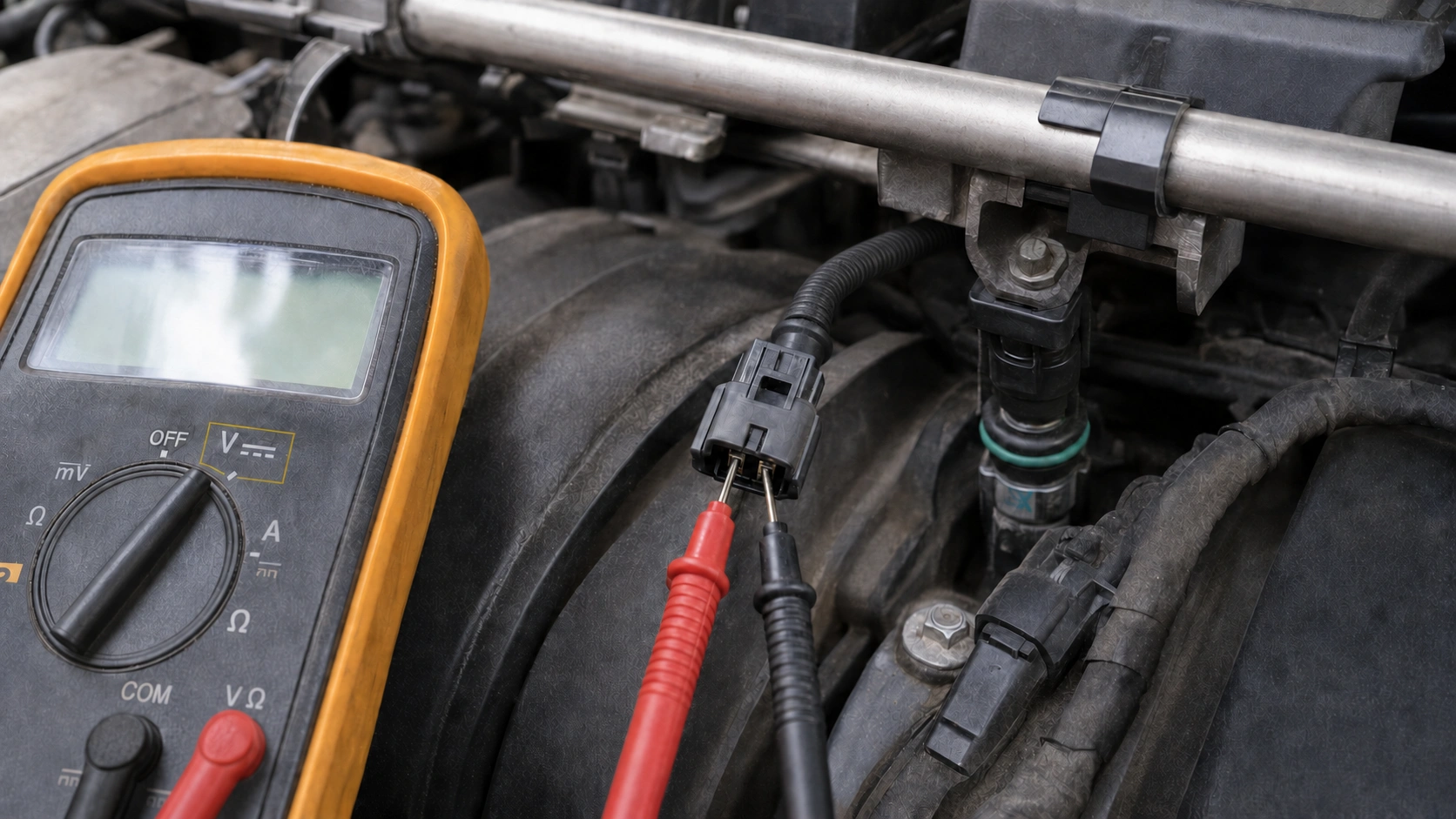

Jak sprawdzić napięcie na kostce wtrysku?

Kontrola zasilania powinna być przeprowadzona zgodnie ze schematem instalacji danego modelu. Przed pomiarem trzeba ustalić funkcję poszczególnych przewodów oraz sposób sterowania wtryskiwaczem.

Podstawowa kontrola obejmuje:

   1. sprawdzenie schematu instalacji,
   2. ustalenie przewodu zasilającego i sterującego,
   3. ocenę stanu bezpieczników oraz przekaźnika,
   4. pomiar obecności zasilania,
   5. sprawdzenie ciągłości przewodów,
   6. porównanie wyniku z wymaganiami producenta.

Zwykły multimetr może wskazać napięcie uśrednione, dlatego nie zawsze pokaże rzeczywisty kształt, czas trwania i poziom impulsu sterującego. Pomiar czasu impulsu wymaga miernika wyposażonego w odpowiednią funkcję, natomiast do dokładnej analizy napięcia sterującego i prądu wtryskiwacza lepiej wykorzystać oscyloskop.

Brak prawidłowego sterowania może wynikać z uszkodzenia przewodów, złącza, bezpiecznika, przekaźnika albo sterownika, a nie z samego wtryskiwacza.

Jak sprawdzić wtryski bez wyjmowania?

Część kontroli można przeprowadzić bez demontażu wtryskiwaczy. Pozwala to określić kierunek dalszej diagnostyki, ale zwykle nie daje pełnej odpowiedzi dotyczącej ich stanu.

Korekty paliwowe pokazują reakcję sterownika na skład mieszanki, ale nie wskazują automatycznie jednej niesprawnej części. Na ich wartość mogą wpływać również nieszczelności dolotu, ciśnienie paliwa, sondy lambda i układ zapłonowy.

Diagnostyka komputerowa może zarejestrować błędy obwodu wtryskiwacza, wypadanie zapłonów albo nieprawidłowy skład mieszanki. Nie zawsze potwierdzi jednak mechaniczną nieszczelność lub zabrudzenie końcówki.

Czego multimetr nie wykryje?

Pico Technology wymienia wśród możliwych niesprawności wtryskiwaczy bezpośrednich między innymi zablokowanie kanałów, zacinający się zawór oraz niewłaściwy sposób rozpylania. Tego typu nieprawidłowości mogą występować nawet przy sprawnym obwodzie elektrycznym.

Multimetr nie potwierdzi, czy wtryskiwacz leje, jest zapchany albo podaje prawidłową ilość benzyny.

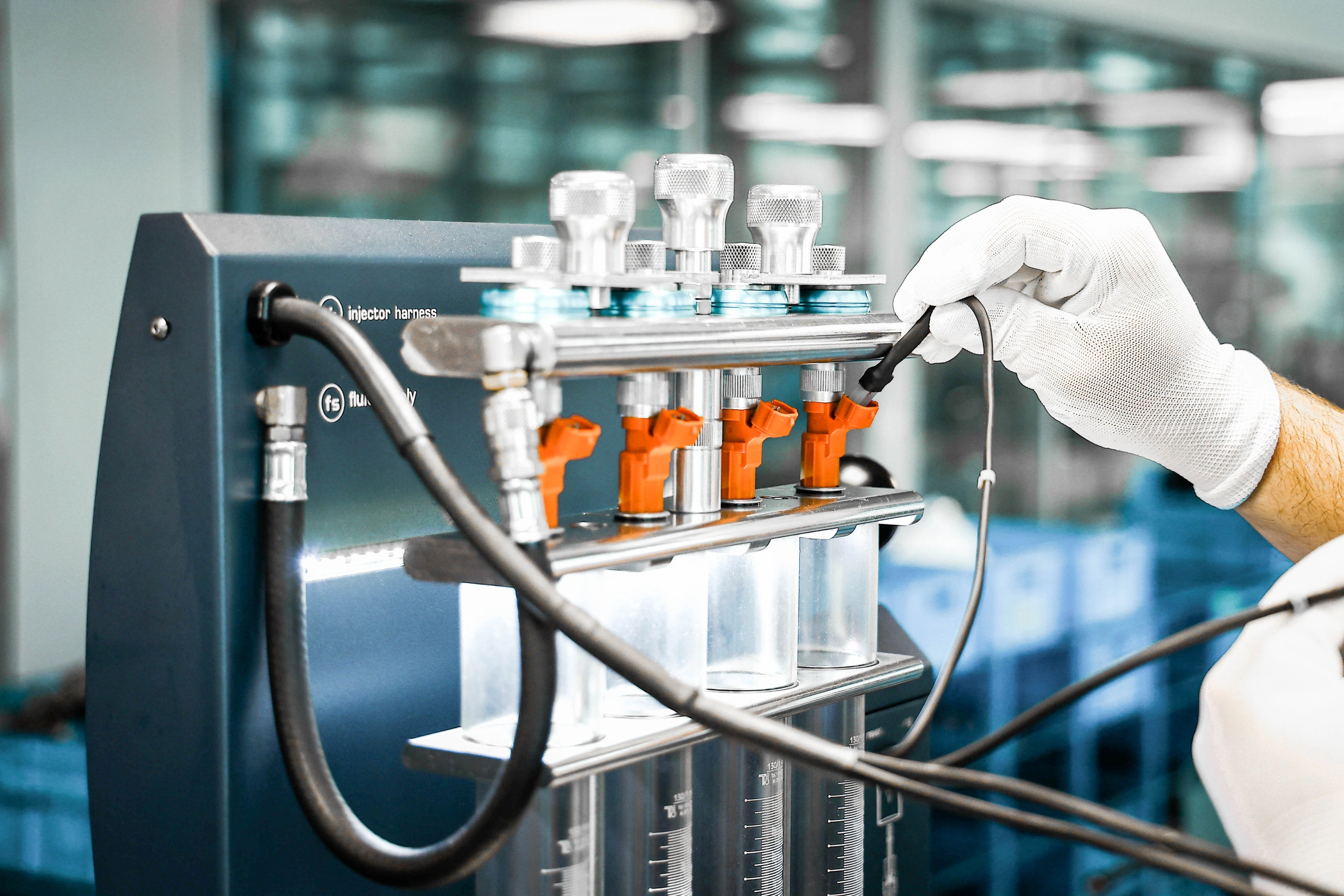

Kiedy potrzebny jest test na stanowisku diagnostycznym?
