Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Tigra TwinTop MPI PFI 1.4 i 1.8 już od 49 zł

Przy diagnostyce wtryskiwaczy nie oczekujemy, że osoba zlecająca usługę sama rozstrzygnie, czy potrzebne jest czyszczenie, regeneracja czy wymiana części. Naszym zadaniem jest przejąć ten proces od identyfikacji elementu aż do końcowej decyzji technicznej. W pracowni badamy układy MPI/PFI oraz bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i inne konstrukcje benzynowe na specjalistycznych stanowiskach probierczych.

Najpierw ustalamy stan części. Dopiero na podstawie pomiarów wykonujemy właściwy zakres obsługi i ponownie sprawdzamy rezultat. Jeżeli dalsza praca z przekazanym wtryskiwaczem nie jest uzasadniona, przechodzimy do doboru odpowiedniego podzespołu po numerze lub VIN, tak aby cały proces nie kończył się na samym rozpoznaniu problemu.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

Tigra TwinTop 1.4 i 1.8 ma po cztery wtryskiwacze MPI/PFI. W tym przykładzie celowo pokazujemy przypadek, w którym liczby wyglądają bardzo dobrze, a mimo tego jedna część nie pracuje tak samo jak pozostałe.

Wartości poniżej są orientacyjne. Nie przedstawiają parametrów referencyjnych konkretnego numeru wtryskiwacza.

Pomiar dawki. Cztery elementy pracują w tym samym programie i uzyskują odpowiednio 24,6 ml, 24,7 ml, 24,6 ml oraz 24,8 ml. Rozpiętość wynosi tylko 0,2 ml, dlatego na podstawie ilości medium nie wskazujemy żadnej sztuki jako wyraźnie odstającej.

Dawkowanie przy mniejszej ilości medium. W innym punkcie programu wyniki wynoszą 7,3 ml, 7,2 ml, 7,3 ml i 7,2 ml. Czwarty wtryskiwacz ponownie mieści się bardzo blisko pozostałych. Nie występuje więc typowy obraz części, która po prostu podaje mniej benzyny.

Szczelność po zamknięciu. Wszystkie cztery elementy osiągają 0,00 ml / 150 s. Nie obserwujemy mierzalnego przepuszczania i nie próbujemy przypisywać problemu nieszczelności tylko dlatego, że szukamy przyczyny odchylenia.

Czas reakcji. Jeżeli właściwy plan wykorzystuje RSP, przykładowe wartości mogą wynieść 0,81 ms, 0,82 ms, 0,81 ms i 0,82 ms. Również tutaj czwarta sztuka nie odbiega od kompletu.

Kontrola elektryczna. Przy elektromagnetycznej konstrukcji otrzymujemy przykładowo zakres 13,4–13,7 Ω. Zbliżone wartości potwierdzają, że sam obwód cewki nie wyjaśnia tego, co zobaczymy później podczas obserwacji rozpylania.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

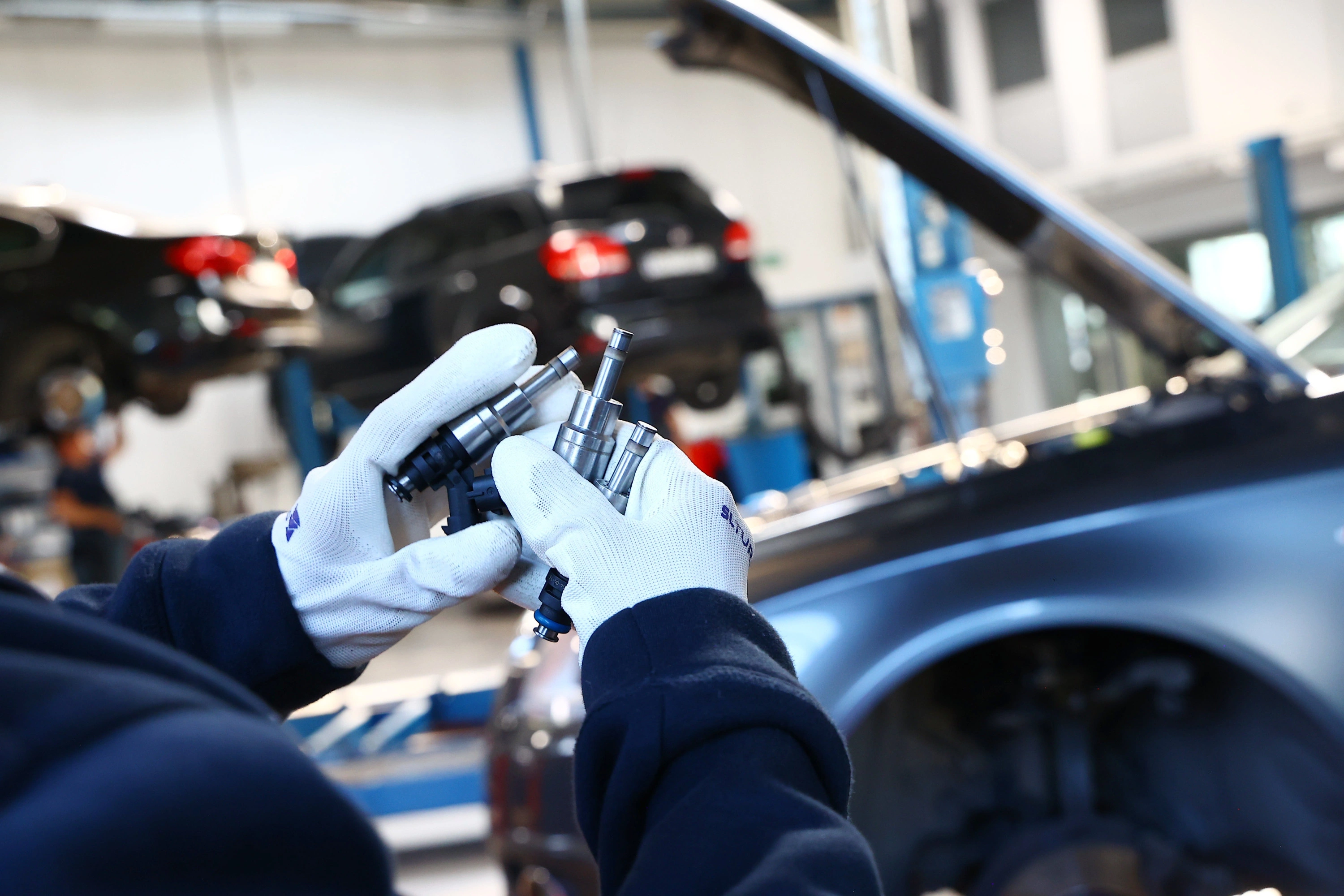

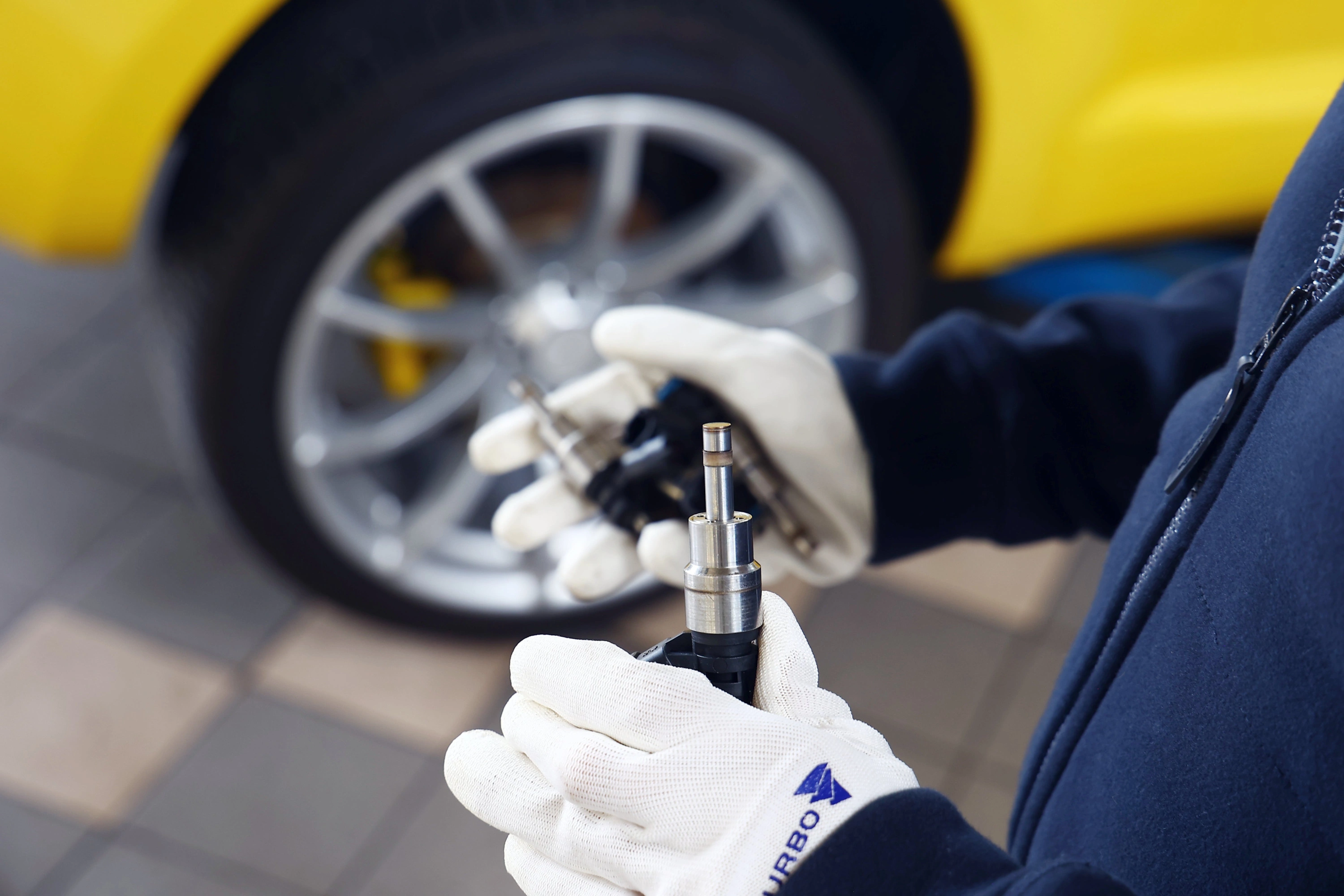

Rozpylanie daje brakującą informację. Pierwsze trzy wtryskiwacze tworzą powtarzalny, równomierny obraz strugi. Czwarta sztuka podaje niemal identyczne 24,8 ml, jednak część strugi pozostaje wyraźniej skupiona, a przy krawędzi pojawiają się większe krople medium.

To ważna różnica. Objętość końcowa może być prawidłowa, ale paliwo nie musi być rozpylane w taki sam sposób. W silniku znaczenie ma nie tylko liczba mililitrów, lecz także sposób przygotowania mieszanki.

Nie przypisujemy przy tym arbitralnego kąta rozpylania czy liczby strug, jeżeli nie wynika to z danych konkretnego wtryskiwacza. Porównujemy obraz z właściwym planem, charakterystyką części i pozostałymi elementami badanego kompletu.

Dlaczego każdy element sprawdzamy oddzielnie i dlaczego warto przekazać komplet?

• Cztery wtryskiwacze z jednego silnika nie muszą mieć identycznego stopnia zużycia.
• Prawidłowe 24,6 ml jednej sztuki nie potwierdza stanu pozostałych trzech.
• Jeden parametr może wyglądać poprawnie, podczas gdy różnica pojawia się w innym obszarze pracy.
• Porównanie kompletu pozwala zestawić dawkowanie, szczelność, reakcję, parametry elektryczne i jakość rozpylania.
• W przypadku Tigra TwinTop wszystkie cztery elementy mieszczą się jednocześnie na stanowisku, dzięki czemu możemy obserwować je w tych samych warunkach.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Od chwili przyjęcia chcemy zachować pełną kontrolę nad tym, jaka część została dostarczona i do którego zlecenia należy. Dlatego zanim wtryskiwacz rozpocznie badanie, przechodzi identyfikację.

Odczytujemy numer z korpusu, rozpoznajemy producenta i potwierdzamy konstrukcję MPI/PFI. Następnie sprawdzamy końcówkę, króćce, złącze, korpus oraz powierzchnie odpowiedzialne za prawidłowe uszczelnienie.

Oddzielnie oceniamy:

• pęknięcia i inne uszkodzenia mechaniczne;
• korozję oraz deformacje;
• ślady wcześniejszych ingerencji;
• stan złącza;
• element elektryczny w zakresie właściwym dla konkretnego wykonania.

Każda sztuka otrzymuje własne oznaczenie. Dzięki temu wtryskiwacz, przy którym później zobaczymy niewłaściwy obraz rozpylania, pozostaje identyfikowalny przez cały proces i wraca pod tym samym oznaczeniem do kontroli końcowej.

Jeżeli elementy są jeszcze zamontowane w samochodzie, znaczenie ma również bezpieczny sposób wyjęcia wtryskiwacza z silnika. Uszkodzona podczas demontażu końcówka albo przyłącze mogą zmienić stan części jeszcze przed badaniem.

Obsługujemy między innymi Bosch, Continental, Siemens VDO, Delphi i Denso. Nazwa producenta jest dla nas jedną z informacji, ale właściwy plan zawsze dobieramy do konkretnego typu i numeru wtryskiwacza.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

W tym przykładzie nie próbujemy „poprawiać” dawki 24,8 ml, skoro ilościowo wtryskiwacz znajduje się przy pozostałych trzech sztukach. Naszym celem jest sprawdzenie, czy po wykonanym procesie zmieni się jakość tworzonej strugi, przy zachowaniu prawidłowego dawkowania i szczelności.

Zakres dobieramy do budowy części:

• Płukanie wewnętrzne prowadzimy podczas kontrolowanego sterowania wtryskiwaczem, aby medium docierało do jego toru roboczego.
• Backflush stosujemy tam, gdzie konstrukcja pozwala na bezpieczny przepływ w przeciwnym kierunku.
• Ultradźwięki wykorzystujemy tylko wtedy, gdy dany element jest odpowiedni do takiego sposobu czyszczenia.
• Końcówkę roboczą oczyszczamy ze szczególnym uwzględnieniem stref odpowiadających za prawidłowe formowanie strugi.
• Po procesie wykonujemy ponowny test, zamiast zakładać poprawę na podstawie wyglądu części.

Jeżeli diagnostyka pokaże, że potrzebny jest dalszy zakres, prowadzimy również obsługę regeneracyjną benzynowych wtryskiwaczy w naszej pracowni. Zakres wynika z konstrukcji i wyniku badania, a nie z automatycznie przyjętego schematu.

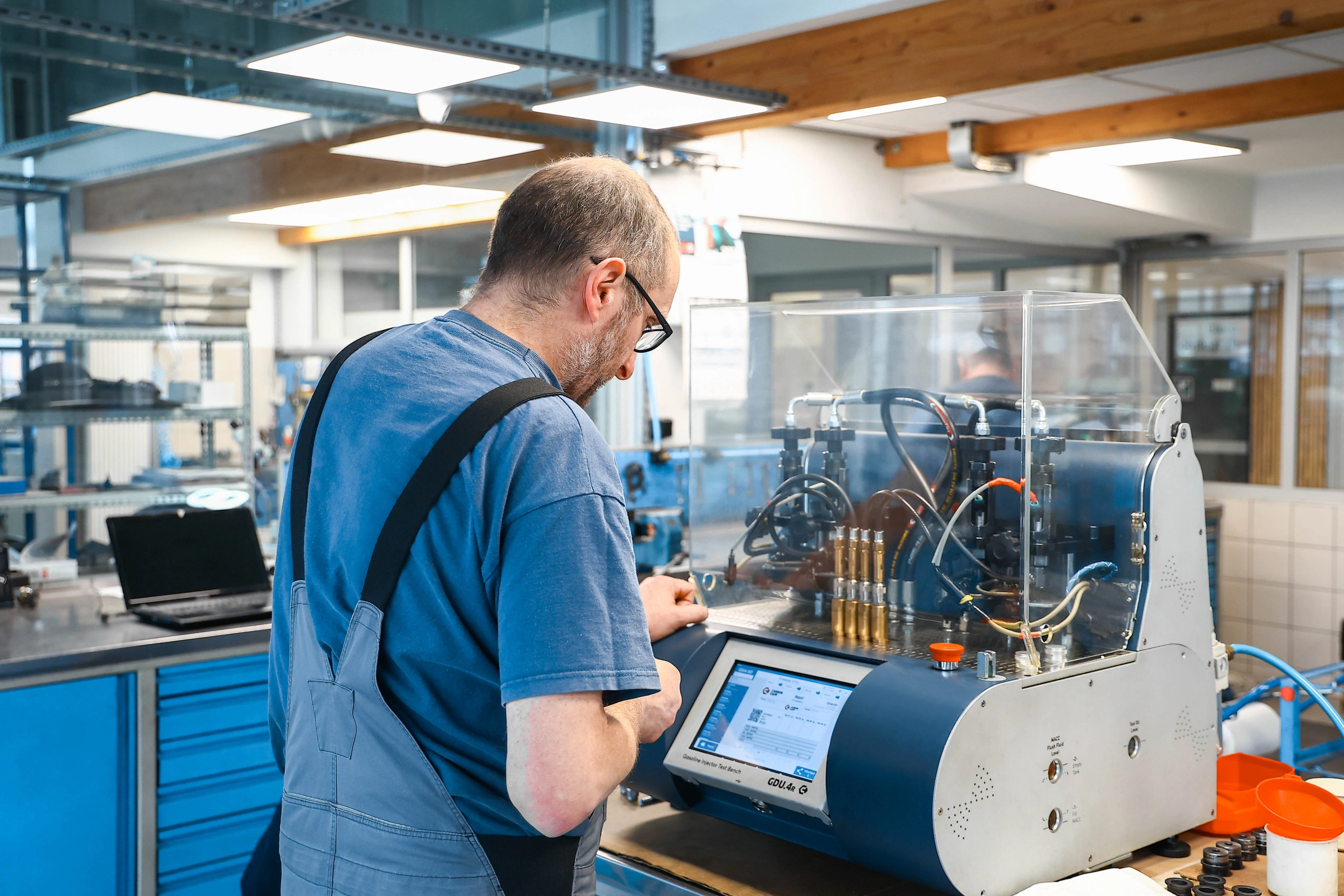

Carbon Zapp GDU.4R-X

Carbon Zapp GDU.4R-X jest profesjonalnym stanowiskiem przeznaczonym do testowania i obsługi wtryskiwaczy benzynowych. Producent wskazuje możliwość pracy z czterema elementami jednocześnie, zarówno w przypadku GDI, jak i konwencjonalnych wtryskiwaczy benzynowych EFI. Dzięki temu pełny zestaw z Tigra TwinTop mieści się na stanowisku bez dzielenia go na dwie serie.

Urządzenie osiąga maksymalnie 650 bar w zastosowaniach wysokociśnieniowych. Nie wykorzystujemy tej liczby jako uniwersalnego ciśnienia badania. Tigra TwinTop ma MPI/PFI, więc jej wtryskiwacze otrzymują warunki odpowiednie dla wtrysku pośredniego, a nie program wysokociśnieniowego GDI.

Dynamiczny sensor pomiarowy ma zakres 1–1000 ml/min. Dla tego toru Carbon Zapp podaje dokładność ±0,1% oraz powtarzalność ±0,05%. Parametry odnoszą się do sensora pomiarowego, a nie do dopuszczalnego odchylenia wtryskiwacza czy wszystkich funkcji urządzenia.

W zależności od konstrukcji oraz wybranego planu badamy między innymi:

• ilość podawanego medium;
• wydatek;
• szczelność;
• powtarzalność;
• zachowanie w różnych punktach programu;
• reakcję w aplikacjach obsługujących RSP;
• jakość rozpylania podczas pracy.

Starsza dokumentacja producenta opisuje dla GDU.4R-X również niskociśnieniowe badanie konwencjonalnych MPFI, RSP, płukanie, reverse flushing i funkcje związane z obsługą kompatybilnych konstrukcji GDI.

W badaniu Tigra TwinTop szczególnie dobrze widać sens zestawiania kilku parametrów. Wynik 24,8 ml jest bardzo podobny do pozostałych trzech elementów. Szczelność i reakcja również nie zwracają uwagi, a mimo tego obserwacja rozpylania wskazuje różnicę, której sama wartość objętościowa nie pokazuje.

Ostateczna ocena jest połączeniem danych pomiarowych, wartości odniesienia, procedury stanowiska oraz doświadczenia technika. Nie uznajemy jednej prawidłowej liczby za potwierdzenie pełnej sprawności części.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie nie jest czynnością, którą wykonujemy przy każdym wtryskiwaczu po czyszczeniu.

• Najpierw ustalamy technologię i numer części oraz sprawdzamy, czy dany system w ogóle korzysta z indywidualnych danych korekcyjnych.
• Jeżeli dana aplikacja wykorzystuje kod, badamy charakterystykę konkretnego elementu według właściwego planu.
• Dwie części o takim samym numerze mogą nieznacznie różnić się rzeczywistym zachowaniem, dlatego indywidualna charakterystyka odnosi się do konkretnej sztuki.
• Na podstawie obsługiwanej procedury powstają dane korekcyjne właściwe dla tego wtryskiwacza.
• Sterownik wykorzystuje je w systemach, które zostały do tego zaprojektowane, aby dokładniej kontrolować dawkowanie.
• Właściwa korekcja może wpływać na jakość biegu jałowego, emisję, zużycie paliwa oraz kulturę pracy jednostki.
• Wtryskiwaczy MPI/PFI Tigra TwinTop nie kodujemy tylko dlatego, że stanowisko posiada funkcje kodowania dla kompatybilnych GDI.

Rewitalizacja elementów piezoelektrycznych. W wybranych konstrukcjach bezpośrednich wykonujemy proces przywracania właściwości stosu piezo, gdy umożliwia to budowa części i potwierdza diagnostyka. Dokumentacja GDU.4R-X wymienia taką funkcję dla kompatybilnych wtryskiwaczy GDI. Nie dotyczy ona automatycznie klasycznych elektromagnetycznych elementów MPI/PFI.

Co otrzymuje klient?

Po zakończeniu zlecenia rezultat powinien być czytelny również dla osoby, która nie zajmuje się zawodowo układami wtryskowymi. Dlatego nie przekazujemy jedynie komunikatu o wykonaniu czyszczenia.

W ramach obsługi:

• przedstawiamy wynik diagnostyki wykonanej przed rozpoczęciem procesu;
• przypisujemy najważniejsze parametry do konkretnych badanych sztuk;
• pokazujemy wartości dawkowania uzyskane w odpowiednich punktach programu;
• przekazujemy rezultat oddzielnej kontroli szczelności;
• uwzględniamy pomiar reakcji, jeżeli obejmuje go plan testowy;
• opisujemy jakość rozpylania, ponieważ w przedstawionym przypadku właśnie ten parametr rozstrzyga ocenę;
• po czyszczeniu pokazujemy rezultat drugiego badania;
• przy czterech elementach przedstawiamy porównanie kompletu;
• przygotowujemy indywidualny protokół parametrów oraz certyfikat badania stanowiskowego;
• przed zakończeniem realizacji wykonujemy końcową kontrolę jakości.

Na wykonaną usługę udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy Opel Tigra TwinTop?

Obie benzynowe wersje objęte artykułem wykorzystują pośredni wtrysk MPI/PFI. Diagnostyka jednej sztuki kosztuje 45 zł netto.

Cena obejmuje:

• test wstępny;
• czyszczenie wykonane w naszej pracowni;
• kontrolę końcową.

Dla bezpośredniego wtryskiwacza GDI stawka wynosi 103 zł netto za sztukę, ale nie jest to technologia zastosowana w Tigra TwinTop 1.4 i 1.8. Zasady cenowe oraz podstawowy zakres diagnostyki wynikają z briefu.

Przed rozmową przygotuj numer starej części lub VIN. Na tej podstawie sprawdzamy konkretną wersję zamiast pozostawiać osobę zamawiającą z kilkoma podobnymi numerami do samodzielnego porównania.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Nie trzeba przyjeżdżać do naszej siedziby, aby przeprowadzić pełną diagnostykę. Obsługujemy zlecenie od ustalenia części aż do wysyłki zwrotnej i na każdym etapie wiadomo, co dzieje się z przekazanymi elementami.

Organizujemy transport przez DPD, InPost oraz Paczkomat. Przyjmujemy wtryskiwacze z całej Polski, natomiast podzespoły nowe i zregenerowane wysyłamy pod wskazany adres.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Dostępność części może wpłynąć na termin przygotowania przesyłki, natomiast dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Jak przygotować część do wysyłki? Króćce i końcówki należy osłonić przed uderzeniem oraz zabrudzeniem. Wtryskiwacze trzeba unieruchomić wewnątrz paczki i dołączyć dane kontaktowe albo oznaczenie zlecenia.

Jak wygląda zlecenie krok po kroku?

• Na początku przekazujesz VIN albo oznaczenie odczytane z wtryskiwacza, a my weryfikujemy część.
• Ustalamy odbiór kurierski lub sposób dostarczenia przesyłki.
• Po przyjęciu oznaczamy elementy i wykonujemy diagnostykę przed rozpoczęciem procesu.
• Na podstawie wyniku przeprowadzamy właściwe czyszczenie.
• Drugi test pokazuje, czy wcześniej wykryte odchylenie rzeczywiście uległo zmianie.
• Przekazujemy wynik oraz informację o stanie podzespołu.
• Jeżeli potrzebne są dalsze działania, wyjaśniamy ich zakres przed kontynuacją.
• Gdy odpowiedniejszym rozwiązaniem jest inna część, dobieramy właściwy wariant po numerze lub VIN.
• Gotowy wtryskiwacz albo dobrany podzespół zabezpieczamy i kierujemy pod uzgodniony adres.

Po montażu znaczenie ma również prawidłowe usunięcie powietrza z benzynowego układu wtryskowego, aby problemy pierwszego uruchomienia nie zostały błędnie przypisane ponownie samym wtryskiwaczom.

Korekty paliwowe

• STFT pokazuje zmianę dawki wykonywaną przez sterownik na bieżąco.
• LTFT przedstawia adaptację, którą ECU utrzymuje przez dłuższy czas.
• Korekta dodatnia oznacza zwiększenie ilości benzyny względem wartości obliczonej.
• Korekta ujemna oznacza jej ograniczenie.

Przykładowe STFT -4% oznacza, że w danej chwili sterownik nieznacznie odejmuje paliwo. LTFT +7% wskazuje natomiast długoterminową tendencję do zwiększania dawki.

Nie wskazujemy konkretnego wtryskiwacza tylko na podstawie tych liczb. Korekty zmieniają się również przy nieszczelności dolotu, problemie z ciśnieniem paliwa, pomiarem powietrza, sondą lambda czy innymi elementami układu sterowania.

Wtryskiwacz z niewłaściwym rozpylaniem również może pośrednio wpływać na proces tworzenia mieszanki, mimo że jego zmierzona ilość paliwa nie odbiega znacząco. Stan konkretnej sztuki potwierdzamy jednak dopiero badaniem stanowiskowym.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Nieprawidłowa praca nie zawsze zaczyna się od niedrożnego wtryskiwacza. Czasem ilość pozostaje poprawna, ale pogarsza się sposób, w jaki paliwo opuszcza końcówkę.

Do przyczyn zaliczamy między innymi:

• osady i nagar powstające w strefie roboczej;
• zanieczyszczenia przenoszone wraz z benzyną;
• częściowe ograniczenie drożności precyzyjnych kanałów;
• nieprawidłowe parametry cewki lub jej obwodu;
• zużycie powierzchni zamykających;
• pogorszenie stanu rozpylacza i sposobu formowania strugi.

Możliwe skutki obejmują:

• nierównomierną pracę jednostki;
• wzrost zużycia benzyny;
• szarpanie przy zmianach obciążenia;
• pogorszenie osiągów;
• nieprawidłowy skład mieszanki;
• większe obciążenie katalizatora.

W przypadku nierównego biegu jałowego związanego z pracą układu wtryskowego nie wskazujemy jednej sztuki bez pomiaru. Profesjonalny test pomaga rozdzielić problem wtryskiwacza od zapłonu, dolotu, ciśnienia paliwa i pozostałych możliwych przyczyn.

Jakość paliwa również wpływa na środowisko pracy wtryskiwacza. Starzejąca się benzyna może sprzyjać tworzeniu osadów, a obecność biokomponentów zwiększa znaczenie wilgoci w instalacji. Do układu mogą dostawać się także drobne zanieczyszczenia. Nie przypisujemy jednak każdej niesprawności wyłącznie paliwu — traktujemy je jako jeden z czynników wpływających na kondycję precyzyjnych elementów.

Dlaczego warto wybrać specjalistyczny serwis?

Profesjonalna diagnostyka ma największą wartość wtedy, gdy nie kończy się na samym odczycie liczb. Trzeba jeszcze wiedzieć, które liczby są istotne, czego nie pokazują oraz jak przełożyć wynik na dalsze postępowanie.

W naszym procesie:

• korzystamy z ponad 30 lat doświadczenia przy układach wtryskowych;
• używamy Carbon Zapp GDU.4R-X oraz innych profesjonalnych stanowisk;
• cztery wtryskiwacze Tigra TwinTop sprawdzamy w jednakowych warunkach;
• zachowujemy pomiar wejściowy przed wykonaniem czyszczenia;
• nie skupiamy się wyłącznie na dawce, lecz oceniamy również szczelność, reakcję i rozpylanie;
• części pozostają oznaczone i przypisane do właściwego zlecenia przez cały proces;
• diagnostykę, czyszczenie oraz końcową kontrolę prowadzimy na przygotowanych stanowiskach;
• przy GDI wykonujemy również odpowiednie procedury wysokociśnieniowe;
• funkcje kodowania wykorzystujemy wyłącznie przy konstrukcjach, które rzeczywiście ich potrzebują;
• dokumentujemy wynik przed zakończeniem realizacji;
• jeżeli dalsza obsługa części nie jest właściwym rozwiązaniem, przechodzimy do doboru innego podzespołu;
• sprawdzamy wariant zregenerowany i nowy po numerze części albo VIN;
• organizujemy odbiór i późniejszą wysyłkę na terenie całej Polski.

Dla osoby zlecającej usługę oznacza to ciągłość procesu. Nie trzeba po otrzymaniu wyniku samodzielnie ustalać, co zrobić z częścią, gdzie szukać odpowiedniego numeru czy jaki wariant zamówić. Prowadzimy sprawę od identyfikacji po przygotowanie rozwiązania odpowiedniego do wyniku diagnostyki.

FAQ

Czy prawidłowa ilość paliwa oznacza prawidłowe rozpylanie?
Nie. Wtryskiwacz może podawać niemal taką samą objętość jak pozostałe, a jednocześnie tworzyć mniej równomierną strugę lub większe krople medium.

Czy 1.4 TwinPort oznacza inny rodzaj wtrysku niż 1.8?
TwinPort odnosi się do rozwiązania w układzie dolotowym jednostki 1.4. Obie opisane wersje Tigra TwinTop korzystają z wielopunktowego pośredniego wtrysku MPI/PFI.

Czy przy zakupie części wystarczy podać pojemność 1.4 albo 1.8?
Nie opieramy doboru wyłącznie na pojemności silnika. Przed zamówieniem potwierdzamy numer starego wtryskiwacza albo wykorzystujemy dane VIN.

Czy protokół może wykazać poprawę, jeżeli liczba mililitrów praktycznie się nie zmieniła?
Tak. W przedstawionym przykładzie zasadnicza poprawa dotyczy jakości rozpylania, podczas gdy dawkowanie, szczelność i reakcja pozostają prawie bez zmian.

Co dzieje się, jeśli przekazany wtryskiwacz nie kwalifikuje się do dalszej obsługi?
Po identyfikacji części sprawdzamy odpowiedni wariant zregenerowany albo nowy, jeżeli jest dostępny, i prowadzimy dalszy etap doboru oraz wysyłki.
