Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Combo D MPI PFI 1.4 już od 49 zł

W naszej pracowni wykonujemy pełną diagnostykę benzynowego wtrysku pośredniego MPI/PFI oraz układów bezpośrednich GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Badania prowadzą wyspecjalizowani technicy na profesjonalnych stanowiskach probierczych.

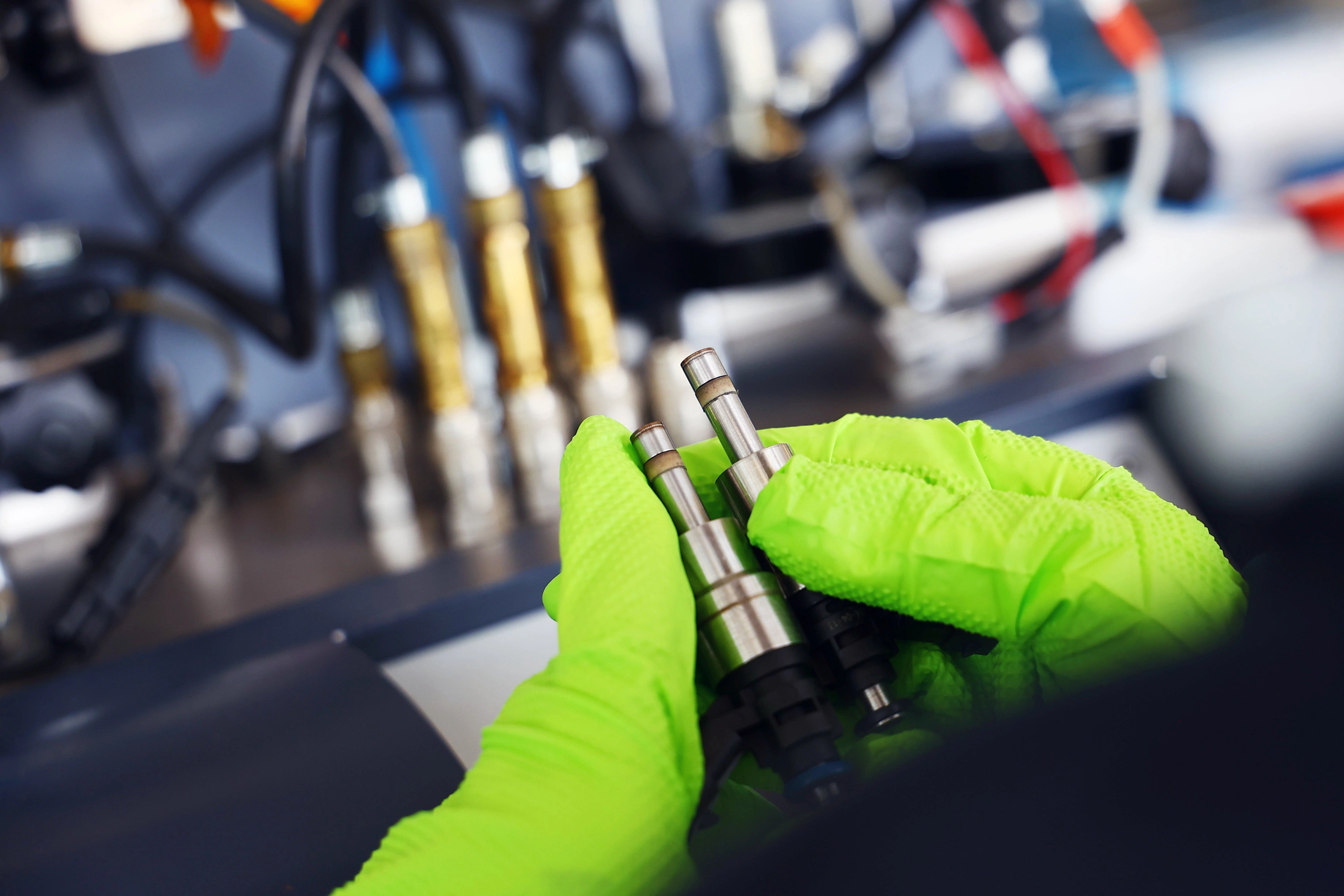

Każdą część najpierw mierzymy. Wynik zachowujemy przed czyszczeniem, ponieważ dopiero drugi test pokazuje, czy wykonany proces rzeczywiście wpłynął na pracę wtryskiwacza.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

W Opel Combo D 1.4 pracują cztery wtryskiwacze MPI/PFI. Podczas diagnostyki interesuje nas nie tylko to, ile medium przepłynie przez element, lecz również jak zachowa się on przy zmianie sposobu sterowania.
Poniższe liczby są przykładami orientacyjnymi. Pokazują sposób interpretacji pomiarów i nie są wartościami referencyjnymi konkretnego numeru części.

Dłuższe impulsy nie zawsze ujawniają różnicę

W pierwszym programie wykorzystujemy przykładowo mniejszą liczbę dłuższych aktywacji.

Cztery elementy uzyskują:
20,4 ml
20,3 ml
20,5 ml
20,4 ml

Rozrzut jest bardzo mały. Na podstawie wyłącznie tego punktu komplet wygląda równo.

Przy wielu krótkich aktywacjach obraz się zmienia

Następny program dzieli sterowanie na większą liczbę krótkich impulsów.
Wyniki wynoszą:
19,3 ml
19,2 ml
19,4 ml
17,7 ml

Trzy pierwsze sztuki nadal tworzą zwartą grupę. Czwarty wtryskiwacz pozostaje o około 1,6 ml poniżej ich typowego poziomu.
Taką różnicę łatwiej wychwycić przy dynamicznej pracy niż przy dłuższym otwarciu.
Nie oczekujemy przy tym, że wynik programu z krótkimi impulsami będzie identyczny z wynikiem długich otwarć. Znaczenie ma przede wszystkim porównanie czterech elementów w tych samych warunkach.
Porównujemy proporcję między dwoma sposobami sterowania

Dla trzech wyrównanych sztuk wynik krótkiego programu stanowi około 94–95% wartości uzyskanej podczas dłuższych otwarć.

Przy czwartej sztuce:

17,7 ml / 20,4 ml = około 86,8%.

To nie jest uniwersalna wartość graniczna dla wtryskiwacza. Pokazuje jedynie, jak w konkretnym przykładzie element zaczyna odstawać dopiero przy krótkim sterowaniu.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Szczelność sprawdzamy po odcięciu impulsu

Dawkowanie to tylko połowa pracy elementu. Po zakończeniu aktywacji wtryskiwacz powinien również prawidłowo zamknąć przepływ.

Przykładowo przy trzech sztukach przez 140 s nie rejestrujemy mierzalnego przepuszczania. Przy czwartej pojawia się 0,06 ml.

Oznacza to osobne odchylenie dotyczące szczelności, a nie wydajności podczas otwarcia.

Czas reakcji zestawiamy z krótką dawką

Jeżeli konstrukcja i plan testowy obsługują pomiar RSP, sprawdzamy reakcję elementu.

Trzy sztuki uzyskują przykładowo 0,80–0,83 ms. Czwarty wtryskiwacz osiąga 0,97 ms.

Jeżeli właśnie ta sztuka jednocześnie podaje mniej medium podczas krótkich impulsów, oba wyniki analizujemy wspólnie.

Kontrola elektryczna odpowiada na inne pytanie

Rezystancja kompletu wynosi przykładowo 13,1–13,4 Ω.

Wszystkie cztery wyniki są do siebie zbliżone, mimo że jeden wtryskiwacz zachowuje się inaczej podczas badania hydraulicznego. Dlatego sprawdzenie elektrycznej części wtryskiwacza benzynowego traktujemy jako jeden z elementów diagnozy, a nie jej zakończenie.

Rozpylanie obserwujemy przy rzeczywistym sterowaniu

Czwarta sztuka może przy dłuższym otwarciu tworzyć stabilny obraz, a przy krótkich impulsach wykazywać okresową nierównomierność strugi.

To kolejny powód, dla którego pojedyncza liczba w mililitrach nie wystarcza do oceny.

Każdy wtryskiwacz ma własny wynik a komplet pokazuje różnice między cylindrami

Combo D 1.4 ma czterocylindrowy silnik. Na Carbon Zapp GDU.4R-X cały komplet mieści się jednocześnie.

Nie przypisujemy wyniku całej czwórce na podstawie jednej prawidłowej sztuki.

• Każdy element oznaczamy i mierzymy oddzielnie.
• Wszystkie cztery otrzymują te same warunki konkretnego programu.
• Porównujemy zachowanie przy krótkich oraz dłuższych aktywacjach.
• Osobno oceniamy szczelność.
• Wynik reakcji przypisujemy konkretnej sztuce, jeśli procedura obejmuje taki pomiar.
• Kontrola całego kompletu pokazuje, czy tylko jeden cylinder otrzymuje inną dawkę.
• Podobny wynik elektryczny nie przesłania różnicy widocznej hydraulicznie.

Właśnie zestawienie wyników czterech części pozwala odróżnić cechę całego typu wtryskiwacza od odchylenia jednej sztuki.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Wtryskiwacz nie trafia z przesyłki bezpośrednio do czyszczenia.

Najpierw odczytujemy oznaczenia i numer części. Potwierdzamy producenta oraz konstrukcję MPI/PFI.

Następnie sprawdzamy korpus, króćce, końcówkę, powierzchnie uszczelniające i złącze elektryczne. Odnotowujemy korozję, pęknięcia, deformacje oraz ślady wcześniejszych prac.

Każdej sztuce nadajemy oznaczenie konkretnego zlecenia. Dopiero później dobieramy mocowanie, adapter oraz plan pomiarowy.

Obsługujemy między innymi elementy Bosch, Continental, Siemens VDO, Delphi i Denso. O sposobie badania decyduje numer i konstrukcja części, a wynik końcowy ocenia technik.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Wynik wejściowy mówi nam, na co zwrócić uwagę podczas dalszego procesu.

W opisanym przykładzie nie chodzi przede wszystkim o maksymalny wydatek. Przy dłuższym otwarciu wszystkie cztery sztuki pracują podobnie. Problem pojawia się przy krótkich aktywacjach i przy zamknięciu.

W naszej pracowni wykonujemy zależnie od budowy elementu:

• płukanie wewnętrznego toru paliwowego,
• sterowane otwieranie wtryskiwacza podczas przepływu medium czyszczącego,
• oczyszczanie strefy rozpylającej,
• flushing,
• backflush przy konstrukcjach pozwalających na odwrócony przepływ,
• czyszczenie ultradźwiękowe kompatybilnych części.

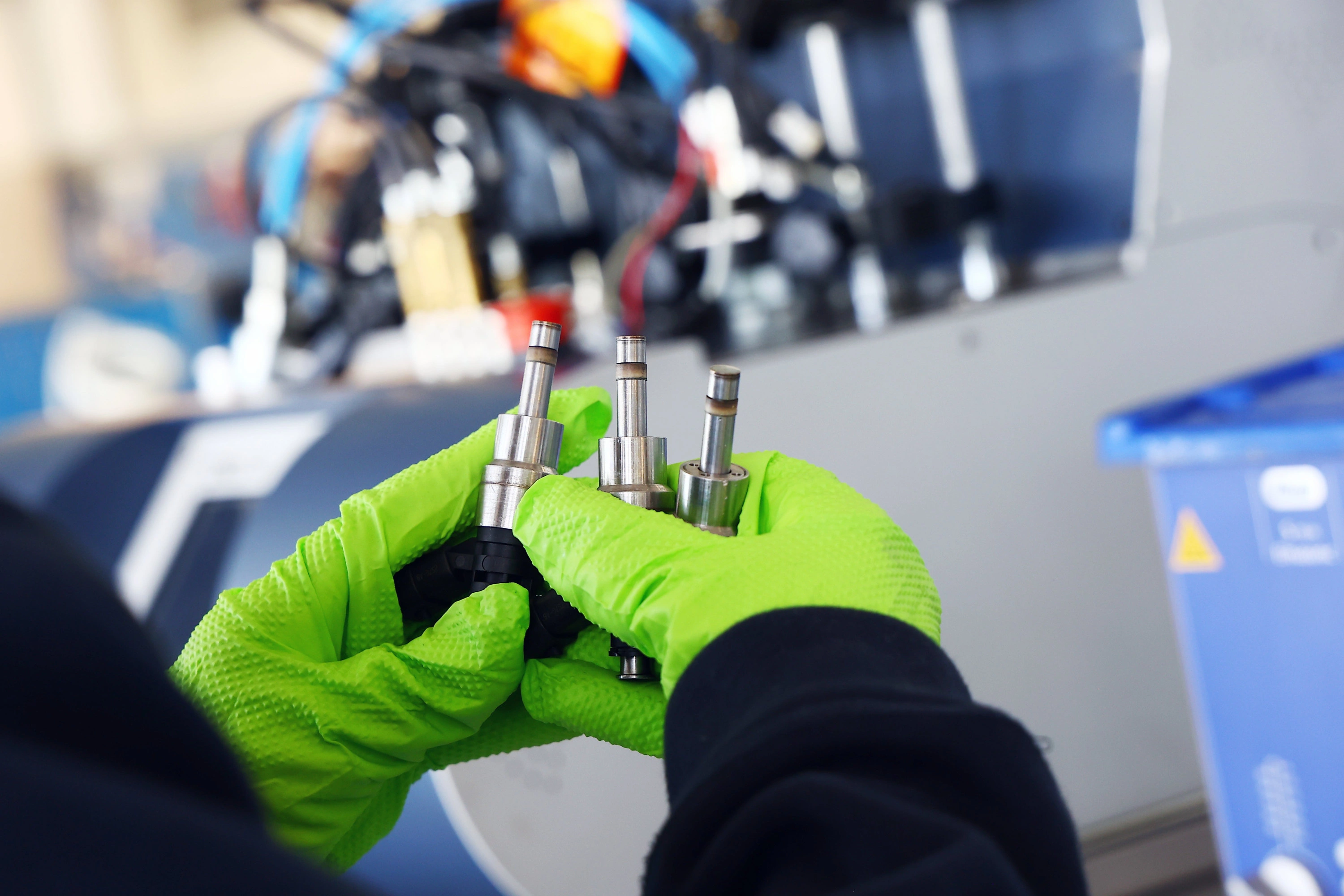

Po zakończeniu czyszczenia nie wydajemy elementu na podstawie wyglądu.

Wtryskiwacz ponownie podłączamy do stanowiska i wracamy do punktów, które wcześniej pokazały różnicę. Zakres regeneracji benzynowych wtryskiwaczy wykonywanej w naszej pracowni ustalamy według konstrukcji i rezultatu diagnostyki.

Jeżeli odchylenie wynika ze zużycia mechanicznego albo części elektrycznej, samo usunięcie osadów nie musi go wyeliminować.

Carbon Zapp GDU.4R-X i kontrola pracy czterech wtryskiwaczy

Carbon Zapp GDU.4R-X służy do profesjonalnego testowania wtryskiwaczy benzynowych. Producent przewiduje obsługę zarówno bezpośrednich GDI, jak i klasycznych EFI oraz badanie maksymalnie czterech elementów jednocześnie.

W Combo D wykorzystujemy możliwości odpowiednie dla wtrysku pośredniego.

Dlaczego ważne są różne programy sterowania?

Wtryskiwacz może uzyskać prawidłowy rezultat przy jednym sposobie aktywacji i odbiegać przy innym.

Właśnie dlatego w naszym przykładzie 20,4 ml przy dłuższym otwarciu nie zamyka diagnostyki. Przy krótszych impulsach ta sama sztuka osiąga tylko 17,7 ml.

Stanowisko pozwala prowadzić powtarzalne badania, dzięki którym różnicę sprawdzamy ponownie w tych samych warunkach.

Dynamiczny tor pomiarowy

Zakres dynamicznego sensora wynosi 1–1000 ml/min.

Producent podaje dla niego:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Parametry te dotyczą dynamicznego czujnika pomiarowego. Nie są tolerancją konkretnego wtryskiwacza ani uniwersalną dokładnością całej maszyny.

Cztery pozycje pomiarowe

GDU.4R-X obsługuje do czterech wtryskiwaczy jednocześnie. Przy Combo D 1.4 oznacza to pełny zestaw w jednej serii.

Maksymalna zdolność wysokociśnieniowa

Stanowisko osiąga maksymalnie 650 bar przy obsługiwanych systemach GDI. Nie jest to ciśnienie, przy którym badamy każdy wtryskiwacz, a tym bardziej nie jest to ciśnienie testowe dla MPI/PFI z Combo D.

W zależności od części i planu testowego kontrolujemy dawkowanie, wydatek, szczelność, powtarzalność oraz zachowanie w różnych warunkach sterowania. Przy obsługiwanych zastosowaniach wykorzystujemy również RSP do oceny reakcji.

Obserwujemy rozpylanie i stosujemy funkcje płukania zgodne z konstrukcją.

GDU.4R-X obsługuje także kodowanie kompatybilnych aplikacji GDI, lecz funkcji tej nie przypisujemy automatycznie klasycznemu MPI/PFI.

Ostateczna interpretacja powstaje z połączenia danych pomiarowych, odpowiednich wartości odniesienia, procedury urządzenia oraz doświadczenia technika.

Co zmieniło się przed i po czyszczeniu?

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie nie jest obowiązkową czynnością dla każdego wtryskiwacza benzynowego.

W naszej pracowni:

• identyfikujemy numer i technologię elementu,
• ustalamy, czy dany system wykorzystuje indywidualne dane korekcyjne,
• wykonujemy odpowiednią charakterystykę tylko przy obsługiwanych konstrukcjach,
• przypisujemy wygenerowane dane do konkretnej sztuki,
• nie tworzymy kodu bez technicznego uzasadnienia.

Dwa wtryskiwacze tego samego typu mogą nie być idealnie identyczne, dlatego w systemach wykorzystujących indywidualną korekcję sterownik otrzymuje informację o charakterystyce konkretnej części.

Klasycznego MPI/PFI z Combo D 1.4 nie kodujemy tylko dlatego, że stanowisko posiada funkcje kodowania innych technologii.

Rewitalizacja elementów piezoelektrycznych

Przy kompatybilnych konstrukcjach piezoelektrycznych wykonujemy rewitalizację stosu piezo wtedy, gdy pozwala na to budowa i uzasadnia ją wynik diagnostyki.

Nie przenosimy tej procedury na elektromagnetyczny MPI/PFI.

Co otrzymuje klient?

Po zakończeniu procesu przekazujemy wynik odnoszący się do rzeczywiście przebadanych części.

Otrzymujesz między innymi:

• zapis parametrów wejściowych,
• wyniki dawkowania,
• informację z kontroli szczelności,
• porównanie czterech sztuk przy badaniu kompletu,
• rezultat czasu reakcji, jeśli plan testowy obejmuje ten pomiar,
• ocenę rozpylania,
• wyniki ponowionych testów po czyszczeniu,
• indywidualny protokół parametrów,
• certyfikat z badania stanowiskowego,
• potwierdzenie końcowej kontroli jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwaczy Opel Combo D 1.4?

Combo D 1.4 objęty artykułem wykorzystuje pośredni wtrysk MPI/PFI.

Diagnostyka jednej sztuki kosztuje 45 zł netto.

Cena obejmuje:

• test wstępny,
• czyszczenie wykonywane w naszej pracowni,
• kontrolę końcową.

W silniku pracują cztery wtryskiwacze, dlatego przy przekazaniu całego kompletu stawkę odnosimy do czterech badanych elementów.

Diagnostyka bezpośredniego wtrysku benzyny wynosi 103 zł netto za sztukę, jednak nie jest to technologia zastosowana w opisywanym 1.4. Obie stawki oraz zakres diagnostyki zostały określone w założeniach zlecenia.

Przed kontaktem przygotuj numer wymontowanego wtryskiwacza lub VIN.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również wysyłkowo.

Organizujemy odbiór wtryskiwaczy z podanego adresu i obsługujemy przesyłki przez DPD, InPost oraz Paczkomat. Po dostarczeniu części przechodzą pełny proces w naszej pracowni.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu jest liczony oddzielnie, a dostępność części może wpływać na termin przygotowania przesyłki. Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Jak przygotować wtryskiwacze?

Końcówki oraz króćce trzeba zabezpieczyć przed zanieczyszczeniem i uderzeniem. Części powinny być unieruchomione wewnątrz paczki, a do przesyłki należy dołączyć dane kontaktowe lub oznaczenie zlecenia.

Jeżeli elementy pozostają jeszcze w samochodzie, prawidłowe wymontowanie benzynowego wtryskiwacza bez uszkodzenia jego końcówki ma znaczenie również dla późniejszej diagnostyki.

Przebieg obsługi

• Przekazujesz VIN albo numer części.
• Potwierdzamy wariant wtryskiwacza.
• Organizujemy sposób dostarczenia.
• Po odebraniu oznaczamy elementy.
• Wykonujemy pomiary wejściowe.
• Przeprowadzamy czyszczenie w naszej pracowni.
• Ponawiamy odpowiednie punkty testowe.
• Przekazujemy wynik oraz ewentualny dalszy zakres.
• Gotowe części zabezpieczamy do transportu zwrotnego.

STFT i LTFT – co pokazują korekty paliwowe?

STFT oraz LTFT pomagają oceniać sposób, w jaki sterownik reaguje na skład mieszanki.

• STFT zmienia dawkę krótkoterminowo.
• LTFT pokazuje korektę utrzymującą się przez dłuższy okres.
• Wartość dodatnia oznacza, że sterownik dodaje paliwo.
• Wartość ujemna oznacza jego odejmowanie.

Przykładowo STFT +5% oznacza bieżące zwiększenie dawki względem wartości obliczonej przez ECU.

LTFT +8% wskazuje na długoterminową tendencję do dodawania paliwa.

Nie traktujemy jednak +8% jako diagnozy wtryskiwacza. Podobną korektę powodują między innymi nieszczelności dolotu, niewłaściwe ciśnienie paliwa, błędny pomiar powietrza, sondy lambda czy inne elementy wpływające na mieszankę.

Dopiero bezpośrednie badanie pokazuje, czy jedna z czterech sztuk rzeczywiście podaje inną ilość benzyny.

Dlaczego zmieniają się parametry wtryskiwaczy i co z tego wynika?

Nie każdy osad powoduje taki sam efekt. Nie każda nierówna praca wtryskiwacza oznacza też zabrudzenie.

Problem może ujawniać się tylko przy krótkim sterowaniu

Jeżeli ruch części wewnętrznej jest ograniczony, dłuższe otwarcie daje jej więcej czasu na osiągnięcie pełnego przepływu. Przy wielu krótkich aktywacjach niedokładność staje się znacznie bardziej widoczna.

Nieszczelność działa w przeciwnym momencie

Tutaj wtryskiwacz nie ma podawać paliwa wcale. Zużycie powierzchni zamykającej albo obecność osadu może jednak powodować niewielkie przepuszczanie po wyłączeniu sterowania.

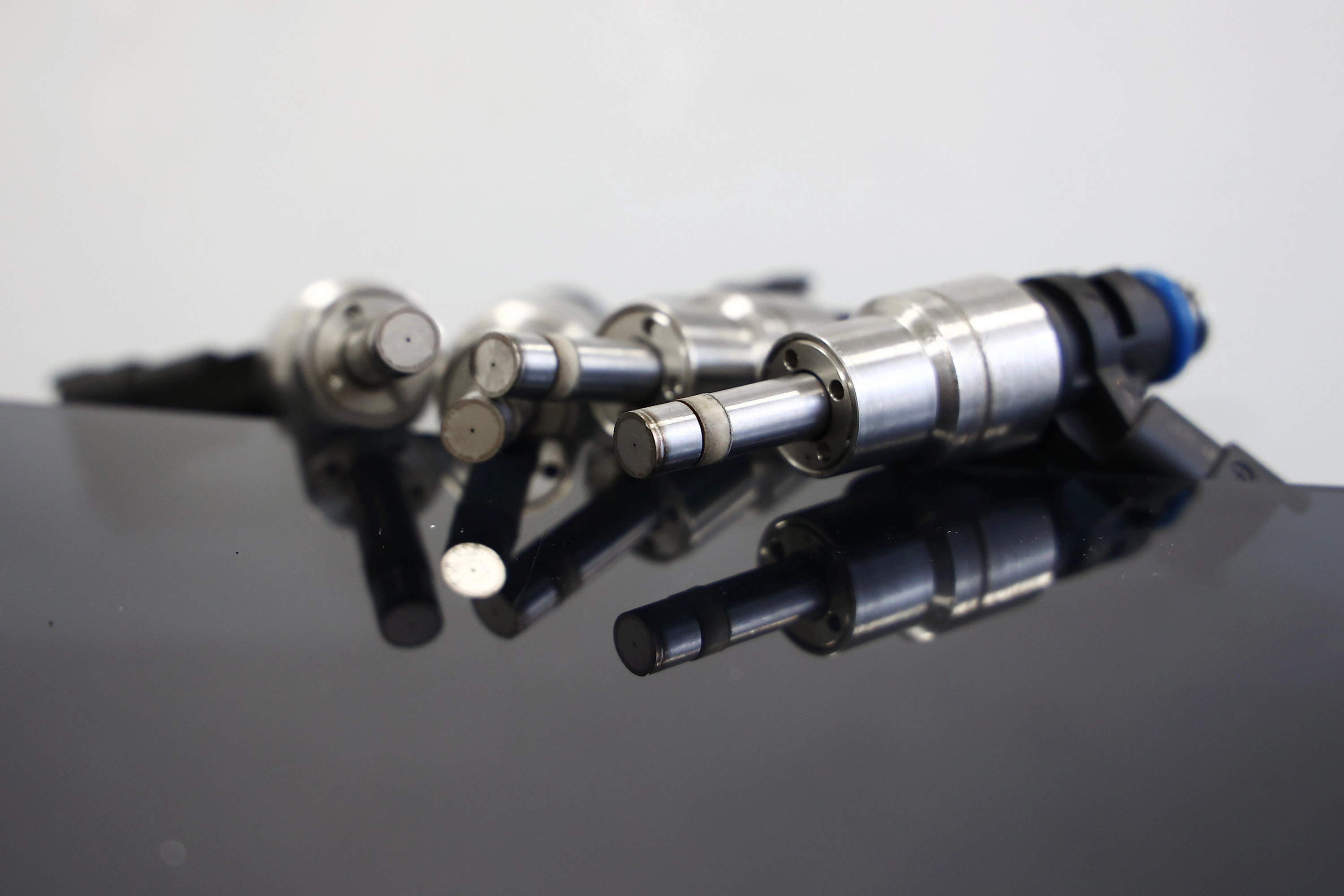

Końcówka odpowiada za sposób podania benzyny

Jej stan wpływa na strugę. Z tego powodu dwie części o zbliżonym wyniku objętościowym nadal mogą różnić się rozpylaniem.

Cewka i połączenia elektryczne stanowią osobny obszar

Czyszczenie nie jest naprawą elektryczną. Jeżeli właśnie ta część wykazuje problem, wynik pozostaje widoczny niezależnie od usunięcia osadów z toru paliwowego.

Skutkiem takich zmian mogą być zaburzenia składu mieszanki, nierównomierny udział cylindrów, gorsza reakcja silnika, szarpanie lub zwiększone spalanie.

Przy kontrolce Check Engine związanej z układem wtrysku benzyny nie zakładamy automatycznie uszkodzenia konkretnej sztuki. Kod błędu zestawiamy z innymi danymi, a sam wtryskiwacz potwierdzamy na stanowisku.

Również trwałość wtryskiwaczy benzynowych zależy od znacznie większej liczby czynników niż sam przebieg samochodu.

Wpływ benzyny

Starzejące się paliwo może pozostawiać produkty sprzyjające powstawaniu osadów. Biokomponenty zwiększają znaczenie wilgoci obecnej w układzie.

Do instalacji trafiają również drobne zanieczyszczenia. Nie przypisujemy każdej niesprawności jakości benzyny, ale jej stan ma wpływ na warunki pracy bardzo precyzyjnych powierzchni i kanałów wtryskiwacza.

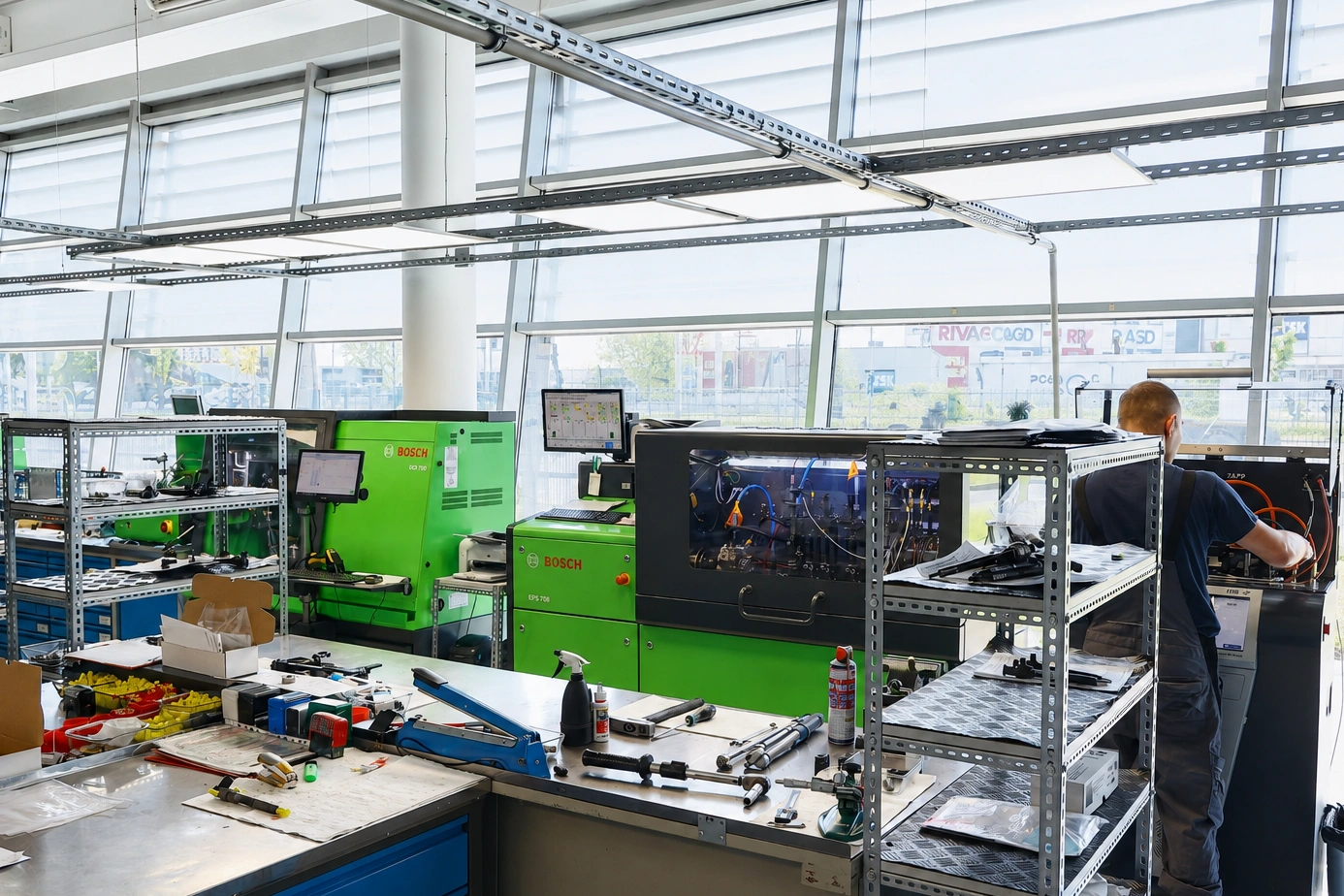

Dlaczego diagnostykę wykonujemy w specjalistycznej pracowni?

Przy Combo D 1.4 nie potrzebujemy warunków wysokociśnieniowego GDI. Potrzebujemy natomiast powtarzalności, bo różnica może być widoczna dopiero przy określonym sposobie sterowania.

Dlatego cały proces prowadzimy w naszej pracowni:

• identyfikujemy każdą część,
• wykonujemy kontrolę wejściową przed czyszczeniem,
• korzystamy z Carbon Zapp GDU.4R-X i innych specjalistycznych stanowisk,
• cały czteroelementowy komplet badamy w porównywalnych warunkach,
• przeprowadzamy czyszczenie w wydzielonych strefach,
• zachowujemy przypisanie każdego elementu do konkretnego zlecenia,
• wracamy do właściwego programu po wykonaniu procesu,
• dokumentujemy uzyskane wyniki,
• korzystamy z ponad 30 lat doświadczenia w układach wtryskowych,
• obsługujemy MPI/PFI oraz bezpośrednie systemy benzynowe wymagające innych procedur,
• kodowanie wykorzystujemy wyłącznie w konstrukcjach, które faktycznie go wymagają.

Profesjonalny test jest ważny właśnie dlatego, że 20,4 ml przy jednym sterowaniu nie mówi jeszcze, co wydarzy się podczas krótkich impulsów.

FAQ

Czy różnica wtryskiwacza może ujawniać się tylko przy bardzo krótkich impulsach?

Tak. Element może wyglądać prawidłowo podczas dłuższego otwarcia, a odstawać dopiero przy szybkiej pracy impulsowej. Dlatego nie ograniczamy programu do jednego sposobu sterowania.

Czy cztery prawidłowe wartości rezystancji oznaczają sprawny komplet?

Nie. Rezystancja opisuje tylko określony obszar elektryczny. Nie potwierdza prawidłowego dawkowania, szczelności ani rozpylania.

Czy niewielkie przepuszczanie po zamknięciu można zobaczyć bez stołu probierczego?

Bardzo mała nieszczelność może być trudna do wiarygodnego określenia bez kontrolowanych warunków. Na stanowisku wykonujemy oddzielną próbę i zapisujemy wynik w jednostkach.

Czy po czyszczeniu sprawdzamy ponownie cały program czy tylko dawkę końcową?

Wracamy przede wszystkim do punktów, które wcześniej ujawniły odchylenie. Dzięki temu sprawdzamy, czy poprawił się właśnie problem wykryty w badaniu wejściowym.

Co oznacza prawidłowy wynik po czyszczeniu przy niezmienionej maksymalnej dawce?

To normalna sytuacja, jeżeli problem dotyczył innego obszaru. Wtryskiwacz może poprawić powtarzalność, reakcję, szczelność lub rozpylanie bez wzrostu wydatku przy długim otwarciu.

Sprawdzenie czyszczenie i regeneracja wtryskiwaczy Opel Combo D 1.4

Benzynowe wtryskiwacze MPI/PFI z Opel Combo D 1.4 przyjmujemy do diagnostyki i procesu serwisowego w Pawlik Diesel Service. Aby sprawdzić cenę i dostępność dla konkretnej części, zadzwoń pod numer 601 856 277.

Przed kontaktem przygotuj VIN albo numer odczytany z wymontowanego wtryskiwacza. Na tej podstawie potwierdzamy właściwy wariant oraz dostępne rozwiązanie.

Elementy przekazane do naszej pracowni diagnozujemy, czyścimy i poddajemy kontroli końcowej. Sprawdzamy również dostępność odpowiedniego wtryskiwacza zregenerowanego albo nowego. Organizujemy odbiór kurierski i wysyłkę w całej Polsce.

Cena dostępność i zlecenie odbioru: 601 856 277.
