Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Mercedes-Benz G-Class W463 GDI DI MPI PFI 4.0 5.5 6.0 V8 V12 AMG już od 49 zł

Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy
CENA	od 70 zł
DOSTĘPNOŚĆ	dostępny
WYSYŁKA	1 dzień roboczy*
GWARANCJA	24 miesiące

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

W naszej pracowni sprawdzamy wymontowane wtryskiwacze benzynowe stosowane zarówno w układach pośrednich MPI/PFI, jak i bezpośrednich GDI. Obsługujemy również konstrukcje określane przez producentów samochodów nazwami FSI, TFSI, TSI czy EcoBoost.

Zakres pomiarów dobieramy do konkretnej części. Korzystamy z kilku wyspecjalizowanych stanowisk, a diagnostykę prowadzi zespół mający doświadczenie z różnymi generacjami układów benzynowych.

Nie rozpoczynamy procesu od założenia, że element wystarczy wyczyścić. Najpierw ustalamy jego stan, zapisujemy wynik i dopiero wtedy przechodzimy do kolejnych czynności.

Mercedes-Benz G-Class W463 – różne rozwiązania układu wtryskowego

W benzynowych odmianach Mercedes-Benz G-Class W463 występują różne konstrukcje układu paliwowego, dlatego przed rozpoczęciem diagnostyki kluczowe jest prawidłowe rozpoznanie silnika i zastosowanego wtryskiwacza. Jednostki 4.0 i 5.5 V8 AMG wykorzystują inne rozwiązania niż 6.0 V12, co bezpośrednio wpływa na dobór stanowiska, adapterów oraz przebieg testu.

Mercedes-AMG G 63 z silnikiem 5.5 V8 Biturbo korzysta z bezpośredniego wtrysku benzyny. Również późniejszy G 63 z jednostką 4.0 V8 Biturbo wykorzystuje bezpośrednie podawanie paliwa do komory spalania.

Inaczej skonstruowany jest układ w G 65 AMG 6.0 V12. W tej odmianie benzyna jest podawana do kanałów dolotowych, dlatego podczas diagnostyki stosujemy procedurę odpowiednią dla wtrysku pośredniego.

W praktyce oznacza to, że w obrębie jednej generacji G-Class pracujemy z różnymi typami wtryskiwaczy. Z tego powodu każdą sztukę najpierw identyfikujemy, a dopiero później dobieramy właściwe stanowisko i plan badania.

MPI/PFI oraz GDI/DI wymagają innego podejścia

Wtryskiwacz pośredni podaje benzynę przed zaworem dolotowym. Wtryskiwacz bezpośredni pracuje natomiast przy komorze spalania i musi funkcjonować przy znacznie wyższym ciśnieniu.

Różnica wpływa na budowę końcówki, sposób sterowania, temperaturę pracy oraz wymagania wobec urządzenia testowego. Dlatego G 65 AMG 6.0 V12 i G 63 AMG z bezpośrednim wtryskiem nie trafiają automatycznie do identycznej procedury.

Objawy wskazują kierunek, ale nie zastępują badania

Pogorszenie pracy silnika może zwrócić uwagę na układ wtryskowy, ale na podstawie samego zachowania samochodu nie określamy stanu konkretnej sztuki.

Do sygnałów, przy których sprawdzenie wtryskiwaczy może być zasadne, należą:

• nierówna praca,
• szarpanie,
• wypadanie zapłonów,
• większe zużycie benzyny,
• osłabienie osiągów,
• nieprawidłowy skład mieszanki,
• zwiększone obciążenie katalizatora.

Objawy uszkodzonych wtryskiwaczy benzynowych są punktem wyjścia do dalszej kontroli. Dopiero pomiar wymontowanej części pokazuje, czy rzeczywiście występuje nieprawidłowość dawkowania, szczelności lub rozpylania.

STFT i LTFT przed demontażem

STFT pokazuje krótkoterminową zmianę dawki wprowadzaną przez sterownik silnika. LTFT przedstawia korektę utrzymywaną w dłuższym okresie.

Wartość dodatnia oznacza zwiększanie dawki w stosunku do wartości bazowej. Wartość ujemna wskazuje na jej ograniczanie.

Nie są to jednak parametry mierzone przez nas na wymontowanym wtryskiwaczu. Mogą stanowić pomocniczą informację otrzymaną przed demontażem, ale właściwą charakterystykę elementu ustalamy dopiero w pracowni.

Przyjęcie kompletu z G-Class W463

Pierwszym zadaniem po otrzymaniu części jest ustalenie, z jaką dokładnie konstrukcją mamy do czynienia. Przy W463 ma to szczególne znaczenie, ponieważ pod wspólną nazwą modelową występują rozwiązania GDI/DI i MPI/PFI.

W ramach przyjęcia:

• rejestrujemy zlecenie i przypisujemy do niego przekazane elementy,
• zachowujemy indywidualne oznaczenie każdej sztuki,
• odczytujemy numer katalogowy,
• identyfikujemy producenta oraz typ konstrukcji,
• określamy sposób sterowania i technologię wtrysku,

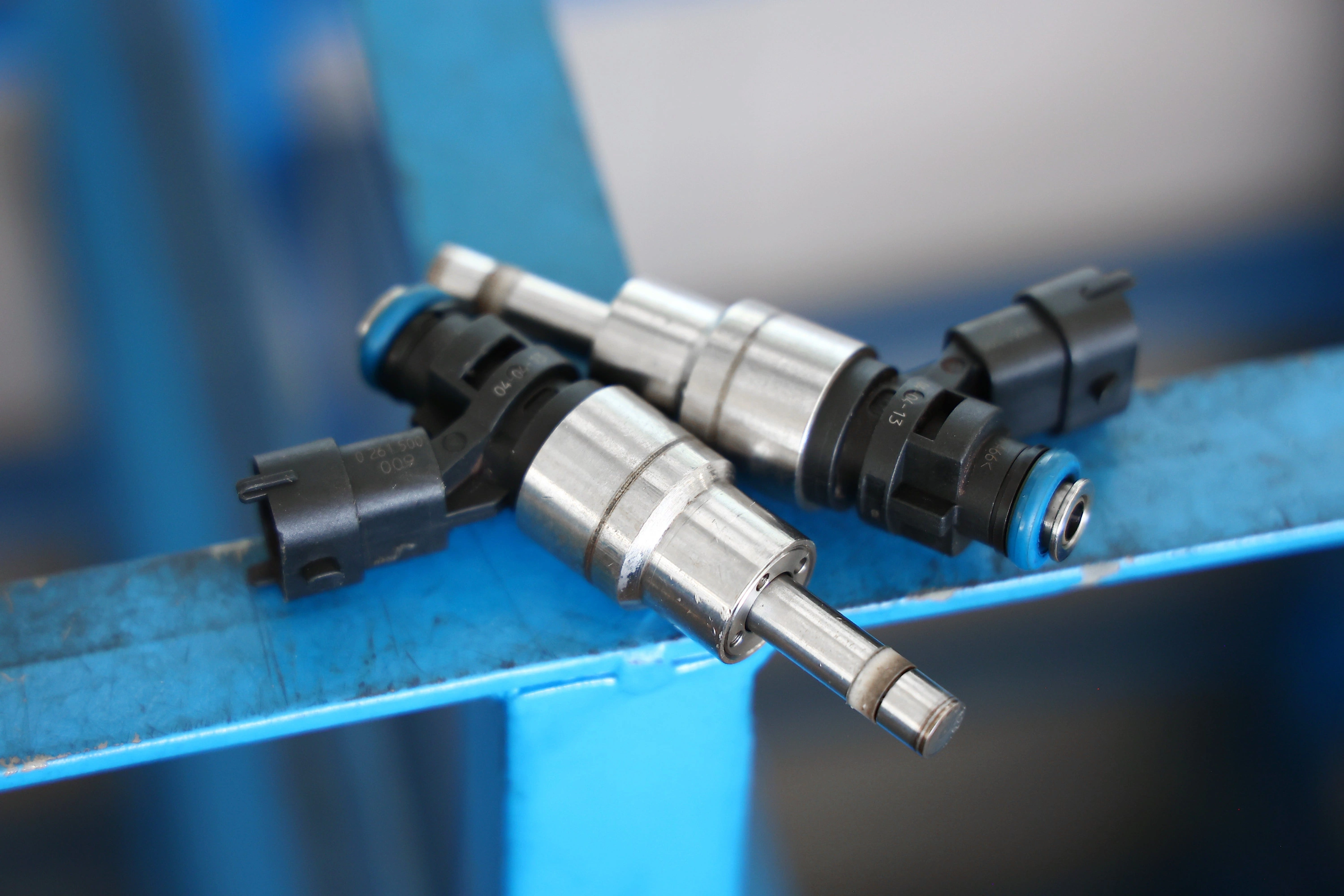

• oglądamy korpus, rozpylacz i połączenie elektryczne,
• sprawdzamy widoczne uszkodzenia,
• dobieramy adaptery oraz plan testowy.

Gdy oznaczenie części nie wystarcza, wykorzystujemy również VIN i dokładną wersję silnika.

Test wejściowy zapisuje punkt odniesienia

Wynik przed czyszczeniem jest potrzebny po to, aby późniejsza kontrola miała z czym zostać porównana. Bez pomiaru początkowego wiadomo jedynie, że wykonano określone czynności, ale nie wiadomo, jak wpłynęły one na parametry elementu.

Kontrola elektryczna

W zależności od konstrukcji mierzymy parametry elektryczne przewidziane dla danego wtryskiwacza. Przy odpowiednich typach może to obejmować rezystancję, indukcyjność, pojemność lub kontrolę zwarcia do masy.

Pomiar wtryskiwacza benzynowego multimetrem pozwala sprawdzić tylko część elektryczną. Nie pokaże dawki, przecieku ani geometrii strugi.

Szczelność po zamknięciu

Wtryskiwacz musi nie tylko prawidłowo podawać benzynę po wysterowaniu, ale również skutecznie przerwać przepływ po zakończeniu impulsu.

Kontrolujemy więc:

• wycieki zewnętrzne,
• szczelność końcówki,
• kapanie po zamknięciu,
• niekontrolowany przepływ medium.

Dawkowanie

Ilość podawanego medium mierzymy w punktach wynikających z konkretnego programu testowego. Nie istnieje jedna uniwersalna dawka właściwa dla wszystkich wtryskiwaczy G 63 albo G 65.

Znaczenie ma jednocześnie wartość pomiaru i jej powtarzalność.

Przykład sposobu zapisu wyniku

Przykładowy, wyłącznie edukacyjny zapis może wyglądać następująco:

• sztuka A – 42,6 ml w określonym cyklu pomiarowym,
• sztuka B – 38,9 ml w tym samym cyklu,
• przeciek – 0,0 ml podczas ustalonego czasu próby,
• czas reakcji – 0,86 ms.

Są to wartości orientacyjne pokazujące jedynie formę wyniku. Nie są wartościami referencyjnymi dla wtryskiwacza Mercedes-Benz i nie przedstawiają rzeczywistego zlecenia.

Powtarzalność

Jedna prawidłowa dawka nie kończy diagnostyki. Element powinien zachowywać się stabilnie podczas kolejnych cykli.

Jeżeli wyniki zmieniają się pomiędzy następującymi po sobie aktywacjami, taka niestabilność jest istotna nawet wtedy, gdy pojedynczy pomiar wygląda poprawnie.

Rozpylanie

Przy ocenie strugi zwracamy uwagę na:

• jej kształt,
• symetrię,
• równomierność,
• jakość atomizacji,
• występowanie dużych kropli,
• zachowanie końcówki bezpośrednio po zamknięciu.

Zbliżona dawka dwóch wtryskiwaczy nie oznacza, że oba rozpylają medium w taki sam sposób.

Dlaczego warto przekazać cały komplet

Przy jednostkach V8 i V12 różnice pomiędzy poszczególnymi elementami są równie ważne jak wynik pojedynczej sztuki.

• Każdy wtryskiwacz może mieć inny poziom zabrudzenia i zużycia.
• Poprawny wynik jednej sztuki nie potwierdza stanu pozostałych.
• Porównanie całego zestawu pozwala zauważyć element odstający od grupy.
• Różnice mogą dotyczyć dawkowania, szczelności, rozpylania oraz dynamiki działania.
• Oddzielny wynik każdej sztuki umożliwia późniejsze porównanie po wykonaniu prac.

W silniku V8 komplet liczy osiem elementów, a w G 65 AMG V12 jest ich dwanaście. Na stanowiskach obsługujących mniejszą liczbę sztuk prowadzimy badanie w kolejnych seriach, zachowując identyfikację poszczególnych elementów.

Nie opieramy całej pracowni na jednym urządzeniu

Różnice konstrukcyjne pomiędzy wtryskiwaczami sprawiają, że jedno stanowisko nie jest najlepszym rozwiązaniem do każdego zadania.

W naszej pracowni wykorzystujemy między innymi:

• Carbon Zapp GTBR-X jako główne stanowisko do zaawansowanej diagnostyki GDI,
• Carbon Zapp GDU.4R przy odpowiednich konstrukcjach GDI oraz EFi/MPFi,

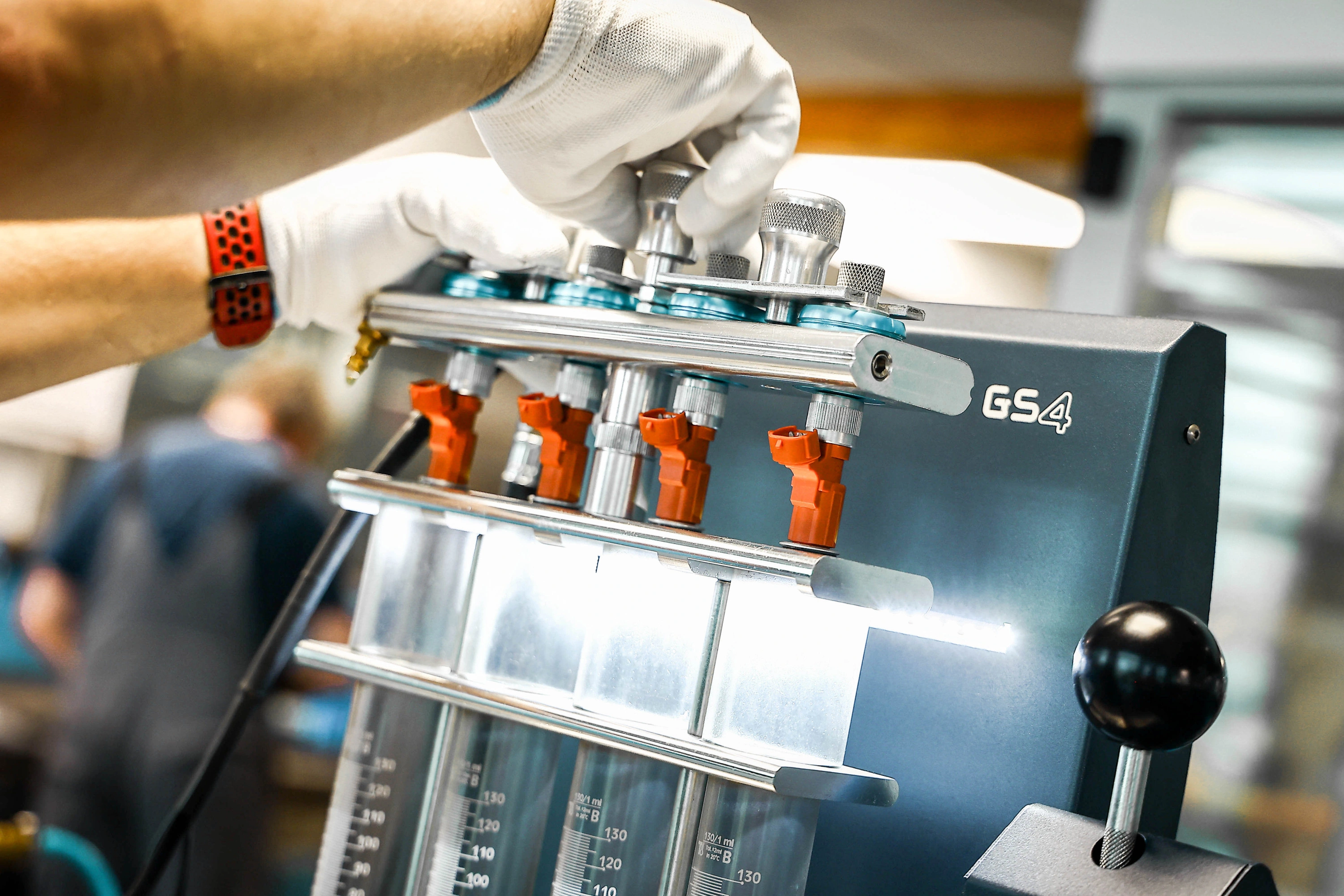

• Carbon Zapp GS4/10 wtedy, gdy budowa elementu i wymagany zakres kontroli wskazują na to stanowisko,
• Hartridge Excalibur jako uzupełnienie przy dokładnej obserwacji wzoru rozpylania, geometrii strugi oraz atomizacji,
• osobne wyposażenie do czyszczenia, w tym myjkę ultradźwiękową wykorzystywaną tam, gdzie odpowiada to konstrukcji części.

Taki podział pozwala nam dobrać urządzenie do zadania, zamiast dopasowywać każdy wtryskiwacz do jednej maszyny.

Carbon Zapp GTBR-X – główne stanowisko przy wtryskiwaczach GDI

Przy bezpośrednich wtryskiwaczach z G 63 AMG wykorzystujemy Carbon Zapp GTBR-X. Stanowisko dysponuje czterema kanałami testowymi i czterema niezależnymi przepływomierzami, dzięki czemu cztery elementy mogą być badane równocześnie.

Maksymalna możliwość ciśnieniowa naszego stanowiska wynosi 1200 bar. Nie oznacza to badania każdego wtryskiwacza przy takiej wartości. Warunki próby zawsze wynikają z wybranego planu testowego.

Pompa wysokiego ciśnienia jest napędzana silnikiem elektrycznym, dlatego stanowisko nie wymaga sprężonego powietrza. Przy odpowiednim planie komplet czterech elementów może zostać sprawdzony nawet w około 8 minut.

Co wykonujemy krok po kroku na GTBR-X

Najpierw kontrolujemy parametry elektryczne właściwe dla danej konstrukcji. Następnie przechodzimy do kontroli szczelności, aby oddzielić problem z nieprawidłowym zamknięciem od problemu z ilością podawanego medium.

Kolejne punkty obejmują pomiary dawkowania. Stanowisko pozwala obsługiwać między innymi test pełnego obciążenia, dawkę emisyjną, bieg jałowy, dawki pilotażowe, dotryski oraz multi-dawki.

Jeżeli konfiguracja i plan przewidują pomiar czasu reakcji, kontrolujemy również dynamikę odpowiedzi wtryskiwacza.

AZO, CloudX i zapis wyniku

GTBR-X korzysta z oprogramowania AZO sterującego procesem testowym. CloudX zapewnia dostęp do bazy, testplanów, protokołów oraz funkcji zdalnych.

Dzięki temu badanie nie sprowadza się do ręcznego odczytania pojedynczej wartości. Kolejne etapy są prowadzone według dobranej procedury i mogą zostać udokumentowane.

Jak interpretujemy pomiary

Nie oceniamy wtryskiwacza wyłącznie na podstawie najwyższej uzyskanej dawki. Wynik analizujemy łącznie z pozostałymi punktami, szczelnością, powtarzalnością, rozpylaniem oraz czasem reakcji, jeśli został zmierzony.

Ocena wynika z:

• danych zebranych podczas pomiaru,
• zakresów przewidzianych przez odpowiedni testplan,
• procedury stanowiska,
• zestawienia kilku sztuk,
• doświadczenia technika.

Prawidłowe zachowanie w jednym punkcie nie potwierdza automatycznie poprawnej charakterystyki w całym zakresie.

Czyszczenie dobieramy po poznaniu stanu elementu

Po wykonaniu pierwszych pomiarów wiemy, czy występują odchylenia przepływu, pogorszenie rozpylania lub problemy ze szczelnością.

W zależności od konstrukcji wykonujemy:

• oczyszczenie powierzchni zewnętrznych,
• czyszczenie wewnętrznych kanałów,
• płukanie,
• płukanie wsteczne,
• czyszczenie ultradźwiękowe tam, gdzie metoda jest właściwa.

Czyszczenie ultradźwiękowe wtryskiwaczy benzynowych jest jednym z etapów, a nie zamiennikiem pomiaru na stanowisku.

Regeneracja nie jest drugim określeniem czyszczenia

Usunięcie osadów może zmienić przepływ lub sposób rozpylania, ale dopiero ponowny pomiar pokazuje skalę tej zmiany.

Przy dalszej regeneracji wtryskiwaczy benzynowych znamy już parametry początkowe. Dzięki temu zakres kolejnych czynności wynika z faktycznej charakterystyki części.

Pracujemy z konstrukcjami producentów takich jak Bosch, Continental, Siemens VDO, Delphi i Denso. Procedurę zawsze odnosimy do konkretnego typu oraz numeru części.

Co zmienia się przed i po wykonaniu prac

Po czyszczeniu i regeneracji wracamy do pomiaru. Interesuje nas nie tylko sam fakt przeprowadzenia kontroli końcowej, ale różnica względem wyniku początkowego.

Przykładowo:

• rozrzut dawkowania pomiędzy sztukami może się zmniejszyć,
• element przepuszczający po zamknięciu może po wykonaniu odpowiednich czynności odzyskać prawidłową szczelność,
• niestabilne kolejne cykle mogą stać się bardziej powtarzalne,
• asymetryczna struga może odzyskać właściwszy kształt,
• ilość dużych kropli może ulec ograniczeniu.

Bez rzeczywistego protokołu nie przypisujemy tym zmianom przypadkowych wartości referencyjnych dla G 63 lub G 65.

Kodowanie nie dotyczy każdej konstrukcji

Kodowanie polega na określeniu charakterystyki wtryskiwacza w systemach, które rzeczywiście wykorzystują indywidualny kod korekcyjny.

W naszej pracowni:

• najpierw identyfikujemy konkretny typ,
• sprawdzamy, czy dana technologia przewiduje kodowanie,
• wykonujemy właściwe pomiary,
• korzystamy z funkcji kodowania tylko dla obsługiwanych konstrukcji,
• nie utożsamiamy kodowania samego wtryskiwacza z późniejszą adaptacją sterownika samochodu.

GTBR-X posiada funkcję generowania nowych kodów dla odpowiednich wtryskiwaczy Siemens VDO Continental z BMW. Nie oznacza to, że identyczną procedurę stosujemy do każdej konstrukcji Mercedes-Benz.

Rewitalizacja elementów piezoelektrycznych

W wybranych wtryskiwaczach częścią wykonawczą jest stos piezoelektryczny. Jego właściwości mają znaczenie dla szybkości i precyzji reakcji.

GTBR-X obsługuje funkcje rewitalizacji odpowiednich stosów piezo VDO/Bosch i pozwala prowadzić proces dla czterech elementów równocześnie. Funkcję wykorzystujemy wyłącznie wtedy, gdy konstrukcja badanego wtryskiwacza oraz wynik diagnostyki uzasadniają taki zakres.

Co przekazujemy po zakończeniu zlecenia

Zakończenie procesu oznacza nie tylko odesłanie oczyszczonej części.

W zależności od wykonanego planu przekazujemy informacje dotyczące:

• stanu początkowego elementu,
• wyników dawkowania,
• próby szczelności,
• oceny rozpylania,
• czasu reakcji, jeśli został objęty badaniem,
• różnic pomiędzy sztukami w komplecie,
• kontroli wykonanej po czyszczeniu,
• rezultatu końcowego.

Do zlecenia otrzymujesz indywidualny protokół lub wydruk potwierdzający wynik badania. Po regeneracji przekazujemy również 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Koszt diagnostyki wtryskiwaczy benzynowych

Przygotuj VIN albo numer starego wtryskiwacza

W przypadku W463 sama informacja o pojemności silnika może być niewystarczająca. Generacja obejmuje różne jednostki, odmiany mocy oraz technologie wtrysku.

Przed kontaktem warto przygotować:

• VIN,
• dokładną wersję G-Class,
• pojemność i odmianę silnika,
• informację, czy jest to G 63 AMG czy G 65 AMG,
• numer znajdujący się na wymontowanym elemencie.

Na tej podstawie potwierdzamy właściwą konstrukcję i możemy sprawdzić również dostępność odpowiedniego podzespołu nowego lub zregenerowanego.

Obsługa wysyłkowa z całej Polski

Wymontowane wtryskiwacze można przekazać do nas bez osobistego przyjazdu.

Organizujemy odbiór kurierski, a po wykonaniu prac wysyłamy elementy pod wskazany adres. Korzystamy z DPD, InPost oraz Paczkomatów.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy osobno, a termin wysyłki części zależy również od ich aktualnej dostępności.

Dostępny nowy albo zregenerowany podzespół może zostać wysłany nawet w ciągu 24 godzin.

Jak zabezpieczyć przesyłkę

Zabezpiecz końcówki oraz króćce, a poszczególne elementy oddziel od siebie i unieruchom wewnątrz paczki. Do przesyłki dołącz dane kontaktowe i krótką informację o zleceniu.

Jak przebiega zlecenie

1. Przekazujesz numer części, VIN albo dokładne dane wersji silnikowej.
2. Potwierdzamy konstrukcję elementu i zakres możliwego badania.
3. Organizujemy odbiór lub przesyłasz wtryskiwacze samodzielnie.
4. Rejestrujemy każdą sztukę i wykonujemy kontrolę początkową.
5. Dobieramy sposób czyszczenia do konstrukcji oraz uzyskanego wyniku.
6. Ponownie badamy element i porównujemy rezultaty.
7. Gdy zakres wymaga kolejnych czynności regeneracyjnych, wykonujemy odpowiednią procedurę.
8. Gotowe elementy wraz z dokumentacją wysyłamy pod podany adres.

Co pogarsza pracę wtryskiwacza

Zmiana charakterystyki może mieć kilka źródeł. W samym wtryskiwaczu spotykamy między innymi:

• nagar i osady,
• drobne zanieczyszczenia,
• ograniczenie przepływu przez kanały,
• nieprawidłowości części elektrycznej,
• problemy ze szczelnością,
• zużycie końcówki rozpylającej,
• pogorszoną geometrię strugi.

Profesjonalny test wskazuje, który z mierzonych parametrów faktycznie odbiega od oczekiwanej charakterystyki. Dzięki temu nie oceniamy elementu wyłącznie na podstawie wcześniejszego objawu.

Jakość benzyny również ma znaczenie

Paliwo zmienia swoje właściwości podczas długiego przechowywania. Osady, biokomponenty oraz obecność wilgoci mogą z czasem wpływać na czystość precyzyjnych kanałów.

Do układu mogą również trafiać bardzo drobne zanieczyszczenia. Przy bezpośrednim wtrysku dochodzi do tego wysokie obciążenie cieplne końcówki znajdującej się przy komorze spalania.

Nie przypisujemy jednak problemu automatycznie do paliwa. Ostatecznie interesuje nas wynik rzeczywistego badania wymontowanej części.

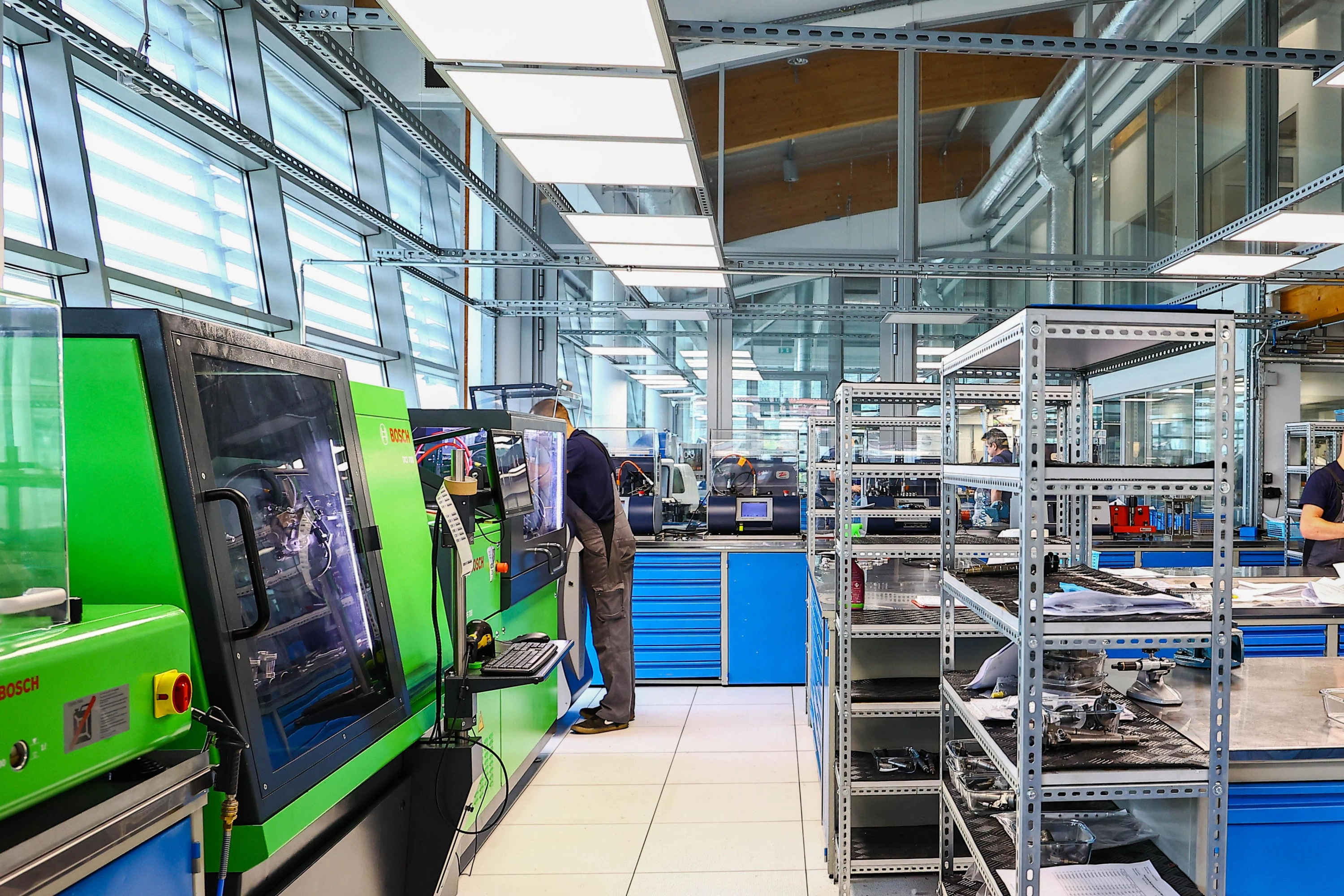

Dlaczego zaplecze pracowni ma znaczenie

Ponad 30 lat pracy z układami wtryskowymi wykorzystujemy przede wszystkim podczas doboru procedury i interpretacji wyników. Sama liczba posiadanych maszyn nie byłaby wartością, gdyby każde urządzenie służyło do tego samego.

W naszej pracowni łączymy:

• Carbon Zapp GTBR-X do zaawansowanych badań GDI,
• Carbon Zapp GDU.4R do odpowiednich konstrukcji GDI i EFi/MPFi,
• Carbon Zapp GS4/10 jako kolejne stanowisko dobierane do budowy elementu,
• Hartridge Excalibur do dodatkowej obserwacji rozpylania i atomizacji,
• osobne stanowiska czyszczenia,
• oznaczanie każdej przyjętej sztuki,
• pomiar przed wykonaniem prac,
• ponowne badanie po procesie,
• dokumentowanie końcowych rezultatów.

Oczyszczonych elementów nie odkładamy przypadkowo pomiędzy części oczekujące na weryfikację. Oddzielamy poszczególne etapy procesu, co ogranicza ryzyko wtórnego zabrudzenia i ułatwia utrzymanie pełnej identyfikacji zlecenia.

FAQ

Dlaczego do wtryskiwaczy benzynowych wykorzystujemy kilka różnych stanowisk?

Konstrukcje MPI/PFI, elektromagnetyczne GDI oraz elementy piezoelektryczne wymagają innego sposobu sterowania i kontroli. Dlatego korzystamy z Carbon Zapp GTBR-X, GDU.4R, GS4/10 oraz Hartridge Excalibur, dobierając urządzenie do konkretnego elementu.

Czy wszystkie benzynowe wersje AMG G-Class W463 mają bezpośredni wtrysk?

Nie. G 63 AMG 5.5 V8 oraz 4.0 V8 wykorzystują bezpośredni wtrysk benzyny, natomiast 6.0 V12 M279 z G 65 AMG wykorzystuje wtrysk do kanałów dolotowych.

Po co sprawdzamy wtryskiwacze również na Hartridge Excalibur, skoro mamy GTBR-X?

Urządzenia uzupełniają się. GTBR-X zapewnia rozbudowaną diagnostykę GDI i pomiary poszczególnych kanałów, natomiast Hartridge Excalibur jest szczególnie przydatny przy dokładnej ocenie kształtu strugi, jej geometrii oraz jakości atomizacji.

Skąd wiadomo, że czyszczenie albo regeneracja faktycznie poprawiły parametry?

Przed rozpoczęciem procesu zapisujemy wynik wejściowy, a po wykonaniu prac ponawiamy właściwe pomiary. Porównanie tych danych pokazuje zmianę dawkowania, szczelności, powtarzalności i rozpylania.

Co otrzymuję po zakończeniu regeneracji kompletu z G-Class W463?

Otrzymujesz sprawdzone elementy wraz z indywidualnym protokołem lub wydrukiem z wynikiem. Po regeneracji przekazujemy także 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Diagnostyka wtryskiwaczy Mercedes-Benz G-Class W463

Masz wymontowane wtryskiwacze z G 63 AMG 4.0 V8, G 63 AMG 5.5 V8 albo G 65 AMG 6.0 V12? Skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.

Sprawdzamy, czyścimy i regenerujemy przekazane wtryskiwacze, a po numerze części lub VIN identyfikujemy właściwą konstrukcję. Możesz również sprawdzić dostępność odpowiedniego podzespołu nowego albo zregenerowanego.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski. Podczas kontaktu potwierdzimy aktualną cenę, możliwość wykonania właściwej procedury oraz dostępność części.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
