W naszej pracowni diagnozujemy benzynowe wtryskiwacze pośrednie i bezpośrednie, w tym konstrukcje MPI/PFI, GDI, FSI, TFSI i TSI. Badania wykonujemy na specjalistycznych stanowiskach probierczych, kontrolując nie tylko ilość podawanego medium, ale również szczelność, część elektryczną, reakcję na sterowanie oraz jakość rozpylania.

W przypadku Volkswagena Golfa Sportsvana szczególne znaczenie ma dokładne określenie wersji silnika. Model był oferowany z kilkoma odmianami 1.0, 1.2, 1.4 i 1.5 TSI, różniącymi się kodami oraz mocą, dlatego przed rozpoczęciem diagnostyki identyfikujemy konkretną jednostkę i numer zamontowanego w niej wtryskiwacza.

Golf Sportsvan 1.0–1.5 TSI – kod silnika pozwala właściwie rozpocząć diagnostykę

W Golfie Sportsvanie sama informacja o pojemności silnika nie jest wystarczająca do jednoznacznego określenia wersji układu.

Kod jednostki jest dla nas punktem wyjścia, ale przy pracy z wymontowanym elementem sprawdzamy przede wszystkim jego oznaczenie katalogowe. Numer znajdujący się na wtryskiwaczu pozwala ograniczyć ryzyko doboru części wyłącznie według pojemności lub deklarowanej mocy samochodu.

Jeżeli wtryskiwacze pozostają jeszcze w pojeździe, pomocny jest VIN. Na jego podstawie można zawęzić wersję samochodu i zweryfikować dane potrzebne przy identyfikacji odpowiedniego podzespołu.

Od przyjęcia wtryskiwacza do pierwszego testu - jak to u nas wygląda?

Po dostarczeniu wtryskiwaczy nie rozpoczynamy pracy od przypadkowego czyszczenia. Najpierw ustalamy, z jakim elementem mamy do czynienia i do jakiego zlecenia należy.

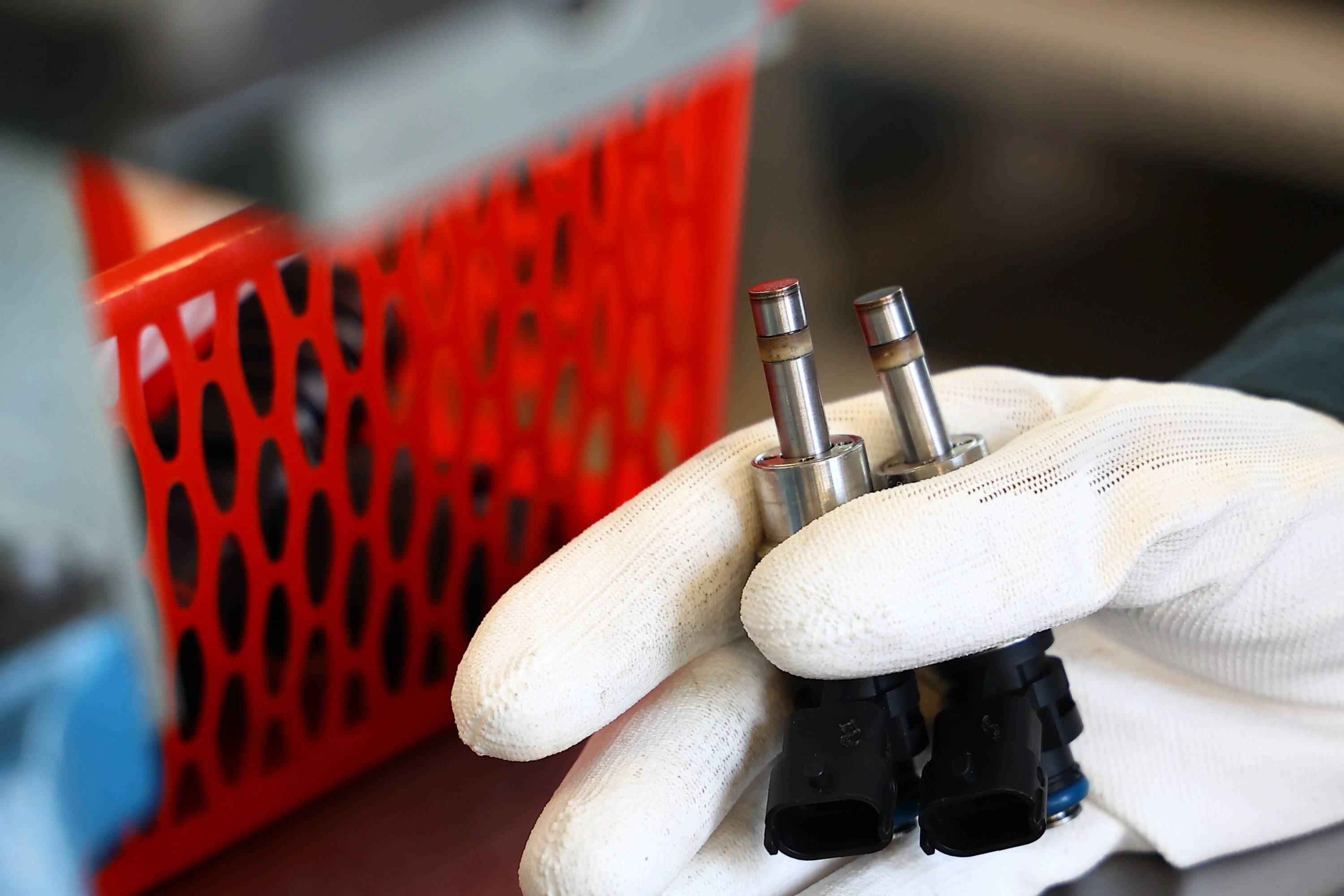

Odczytujemy numer katalogowy, identyfikujemy konstrukcję oraz technologię wtrysku. Następnie oglądamy korpus, przyłącza i końcówkę rozpylacza, zwracając uwagę na ślady uszkodzeń mechanicznych, korozję, zabrudzenia oraz stan elementów istotnych przy późniejszym montażu.

Sprawdzamy również część elektryczną odpowiednio do budowy wtryskiwacza. Każda sztuka otrzymuje oznaczenie związane z konkretnym zleceniem, dzięki czemu elementy należące do jednego kompletu pozostają rozpoznawalne podczas czyszczenia, badania i kontroli końcowej.

Dlaczego w Golfie Sportsvanie 1.0–1.5 skupiamy się na bezpośrednim wtrysku TSI?

Podobne objawy w Sportsvanie mogą mieć różne przyczyny - nie zawsze chodzi o wtryskiwacz

Szarpanie albo nierówny bieg jałowy nie wskazują automatycznie na uszkodzony wtryskiwacz. Takie zachowanie może mieć kilka źródeł, dlatego przed zakwalifikowaniem części do dalszej obsługi jej stan powinien zostać potwierdzony pomiarami. Do nieprawidłowej pracy wtryskiwacza mogą prowadzić między innymi:

• osady powstające w obrębie końcówki i kanałów paliwowych,
• drobne zanieczyszczenia przenoszone wraz z paliwem,
• ograniczenie przepływu wewnątrz elementu,
• problemy części elektrycznej,
• nieszczelność po zamknięciu,
• zużycie lub zabrudzenie rozpylacza pogarszające formowanie strugi.

Możemy wówczas zauważyć niestabilną pracę silnika, szarpanie podczas przyspieszania, pogorszenie osiągów albo większe zużycie paliwa. Nieprawidłowe dawkowanie może również zaburzać skład mieszanki i zwiększać obciążenie układu oczyszczania spalin.

Sam objaw nie jest jednak diagnozą. Dopiero badanie wymontowanego elementu pozwala sprawdzić, czy konkretne zachowanie wtryskiwacza rzeczywiście odbiega od procedury przewidzianej dla jego konstrukcji.

Benzyna również ma wpływ na stan wtryskiwacza

Paliwo zmienia swoje właściwości podczas przechowywania i starzenia, a w układzie mogą pojawiać się drobne zanieczyszczenia oraz osady. Obecność biokomponentów wpływa również na sposób, w jaki paliwo reaguje z wilgocią podczas długiego postoju. Nie oznacza to, że każdy problem z wtryskiwaczem wynika z jakości benzyny. Jeżeli jednak w obrębie rozpylacza lub kanałów odkładają się zanieczyszczenia, mogą one wpływać na przepływ oraz kształt strugi. Właśnie dlatego porównujemy parametry przed czyszczeniem i po jego wykonaniu.

Carbon Zapp GTBR-X – szczegółowa diagnostyka wtryskiwaczy TSI

W naszej pracowni wtryskiwacze bezpośrednie badamy między innymi na stanowisku Carbon Zapp GTBR-X. Jest to czterokanałowe stanowisko przeznaczone do diagnostyki konstrukcji GDI stosowanych przez różnych producentów. Jednocześnie podłączamy do czterech wtryskiwaczy. Każda sztuka ma niezależny tor pomiarowy, dzięki czemu możemy badać komplet w tych samych warunkach, ale wyniki każdego elementu nadal oceniamy osobno.

Aktualna specyfikacja GTB4R-X podaje cztery kanały testowe, cztery przepływomierze oraz maksymalną zdolność układu wysokiego ciśnienia wynoszącą 1250 bar. Nie oznacza to jednak, że każdy wtryskiwacz badamy przy takim ciśnieniu. Parametry dobieramy do rozpoznanej konstrukcji oraz właściwego planu testowego. Na stanowisku obsługujemy różne konstrukcje benzynowych wtryskiwaczy bezpośrednich, w tym elementy Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli.

Zaczynamy od kontroli elektrycznej

Zanim ocenimy przepływ, sprawdzamy właściwości elektryczne wtryskiwacza. W zależności od jego budowy badanie może obejmować rezystancję, indukcyjność, pojemność oraz kontrolę zwarcia do masy. Ma to znaczenie, ponieważ prawidłowa ilość podawanego medium w jednym punkcie nie wyklucza problemu po stronie elektrycznej. Wynik części elektrycznej analizujemy więc niezależnie od późniejszego pomiaru dawkowania.

Sprawdzamy wycieki poza właściwą drogą przepływu

Podczas testu kontrolujemy korpus i połączenia wtryskiwacza. Szukamy miejsc, w których medium pojawia się poza przewidzianą drogą przepływu. Takie badanie pozwala oddzielić problem z samym rozpylaczem od nieszczelności zewnętrznej elementu.

Kontrolujemy szczelność końcówki po zamknięciu

Po zakończeniu impulsu sterującego wtryskiwacz powinien prawidłowo się zamknąć. Sprawdzamy więc, czy na końcówce nie występuje kapanie, sączenie lub niekontrolowany przepływ. To odrębny element oceny. Wtryskiwacz może podać właściwą ilość medium podczas otwarcia, a po zamknięciu nadal pozostawać nieszczelny.

Nie oceniamy wtryskiwacza na podstawie jednej dawki

Jedna liczba jest zbyt małą ilością informacji, aby rzetelnie ocenić element pracujący w zmiennych warunkach silnika. W zależności od testplanu wykonujemy pomiary odpowiadające różnym obszarom pracy, między innymi większym dawkom, warunkom biegu jałowego, dawkom emisyjnym, pilotażowym oraz dotryskom. Analizujemy nie tylko ilość medium, ale także stabilność wyniku i zachowanie elementu po zmianie warunków sterowania.

Porównujemy również poszczególne punkty pomiędzy wszystkimi wtryskiwaczami z kompletu. Jeżeli jedna sztuka zachowuje się prawidłowo przy większej dawce, ale zaczyna odbiegać od pozostałych w innym zakresie, taki problem może zostać ujawniony dopiero podczas szerszej sekwencji testowej.

Stanowisko obsługuje również sekwencje wielokrotnych dawek. Są one wykorzystywane tam, gdzie procedura konkretnej konstrukcji wymaga bardziej złożonego sposobu sterowania.

Sprawdzamy, czy wynik jest powtarzalny

Pojedynczy udany cykl nie kończy diagnostyki. Kolejne pomiary wykorzystujemy do oceny stabilności oraz powtarzalności działania. Jeżeli wynik zmienia się między cyklami, analizujemy to jako oddzielną informację diagnostyczną. W przypadku kompletu łatwiej również zauważyć wtryskiwacz, który raz zbliża się do pozostałych, a w kolejnym pomiarze zaczyna od nich odbiegać.

Badamy zachowanie przy różnych warunkach ciśnieniowych

Wtryskiwacz TSI nie pracuje przez cały czas w jednym punkcie. Dlatego odpowiednio do testplanu sprawdzamy go przy kilku poziomach ciśnienia oraz różnych warunkach sterowania. Nie stosujemy jednej uniwersalnej wartości dla wszystkich elementów. Konkretne ustawienia wynikają z numeru wtryskiwacza, jego konstrukcji i procedury testowej.

Ma to praktyczne znaczenie, ponieważ element może zachowywać się poprawnie w jednym zakresie, a wykazywać nieprawidłowość dopiero po zmianie ciśnienia lub sposobu wysterowania.

Mierzymy reakcję na sygnał sterujący

W odpowiednich procedurach kontrolujemy również czas reakcji wtryskiwacza. Interesuje nas zarówno szybkość odpowiedzi, jak i jej powtarzalność. Dzięki temu podczas porównywania kompletu można wychwycić element, który podaje podobną ilość medium jak pozostałe, lecz reaguje na impuls w inny sposób.

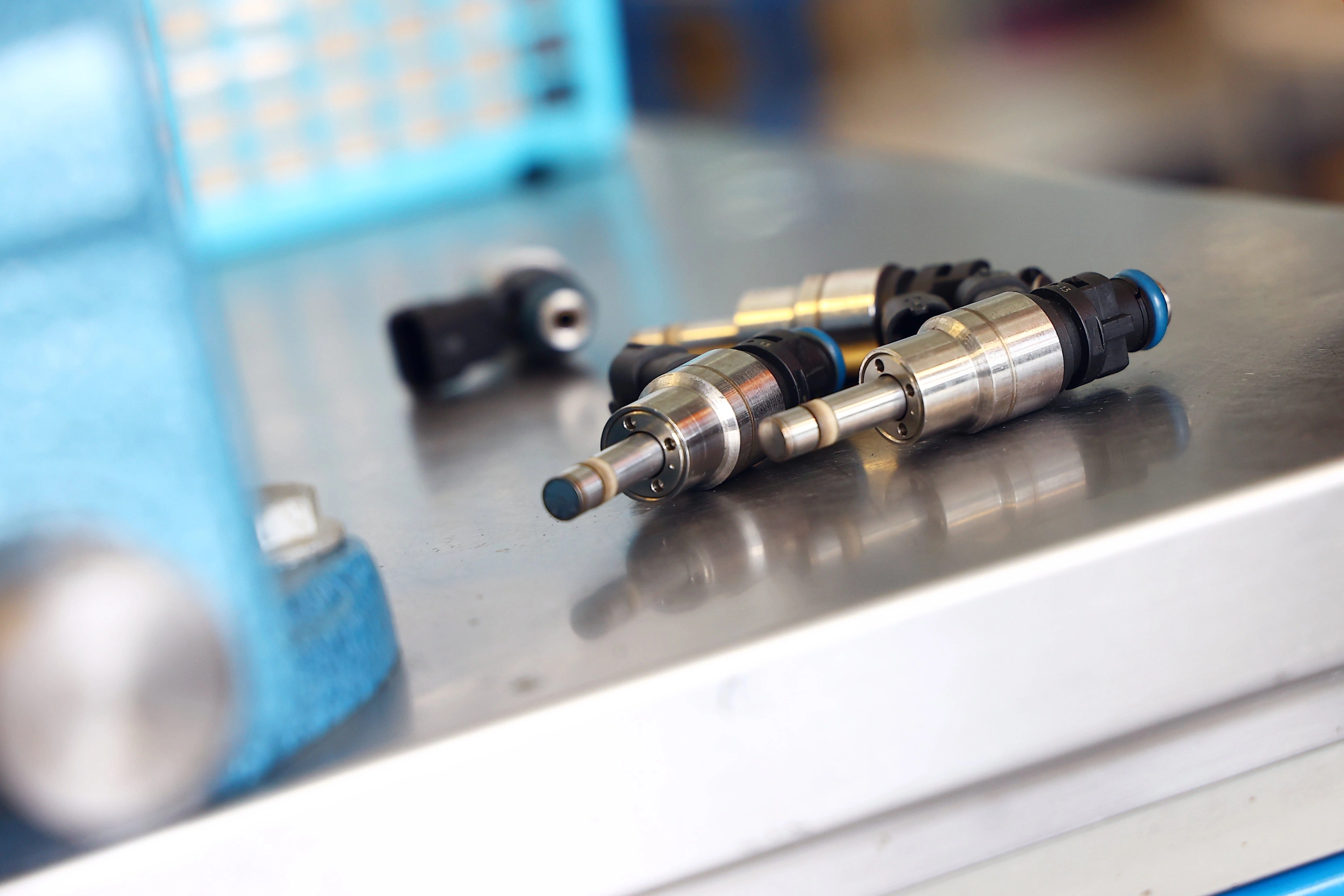

Obserwujemy rozpylanie

Pomiar ilościowy nie pokazuje wszystkiego. Podczas pracy wtryskiwacza obserwujemy formowanie strugi, jej równomierność i zachowanie końcówki. Zwracamy uwagę na asymetrię, pojedyncze strużki, pogorszenie atomizacji i kapanie. Dwa elementy mogą osiągnąć zbliżony wynik przepływu, a mimo to wyraźnie różnić się sposobem rozpylania.

Cztery kanały ułatwiają porównanie całego kompletu

Jednoczesne zamontowanie czterech wtryskiwaczy daje możliwość bezpośredniego zestawienia ich pracy w porównywalnych warunkach. Każdy element posiada własny pomiar, dlatego nie tracimy informacji o pojedynczej sztuce. Porównujemy dawkowanie, szczelność, stabilność oraz reakcję na sterowanie. W ten sposób łatwiej wychwycić wtryskiwacz odbiegający od pozostałych nawet wtedy, gdy różnica nie jest widoczna na pierwszy rzut oka.

Testplany i CloudX

Przy pracy z konkretnym numerem wtryskiwacza korzystamy z dostępnych dla stanowiska danych i planów testowych. CloudX wspiera dostęp do aktualizowanej bazy, kontrolę dostępności procedur oraz obsługę protokołów. Nie traktujemy tego jako zamiennika diagnosty. Testplan określa warunki badania, natomiast wynik nadal wymaga prawidłowej interpretacji i zestawienia z zachowaniem konkretnego elementu.

Po czyszczeniu wykonujemy kontrolę końcową

Po zakończeniu czynności serwisowych wtryskiwacze wracają do stanowiska. Ponownie kontrolujemy parametry właściwe dla danej konstrukcji i porównujemy je z wynikami uzyskanymi wcześniej. Sprawdzamy między innymi szczelność, dawkowanie w odpowiednich punktach, stabilność oraz pracę całego kompletu. Jeżeli procedura obejmuje pozostałe badania, ponownie kontrolujemy również część elektryczną i reakcję elementu. Końcowej decyzji nie opieramy na tym, że wtryskiwacz jest czysty z zewnątrz. O jego ocenie decyduje wynik badania.

Stanowiska uzupełniające diagnostykę

• Hartridge Excalibur wykorzystujemy do precyzyjnych testów benzynowych wtryskiwaczy bezpośrednich GDI oraz wtryskiwaczy typu PFI.
• Carbon Zapp GDU.4R wykorzystujemy przy obsłudze i diagnostyce wtryskiwaczy benzynowych, w tym wysokociśnieniowych konstrukcji GDI.

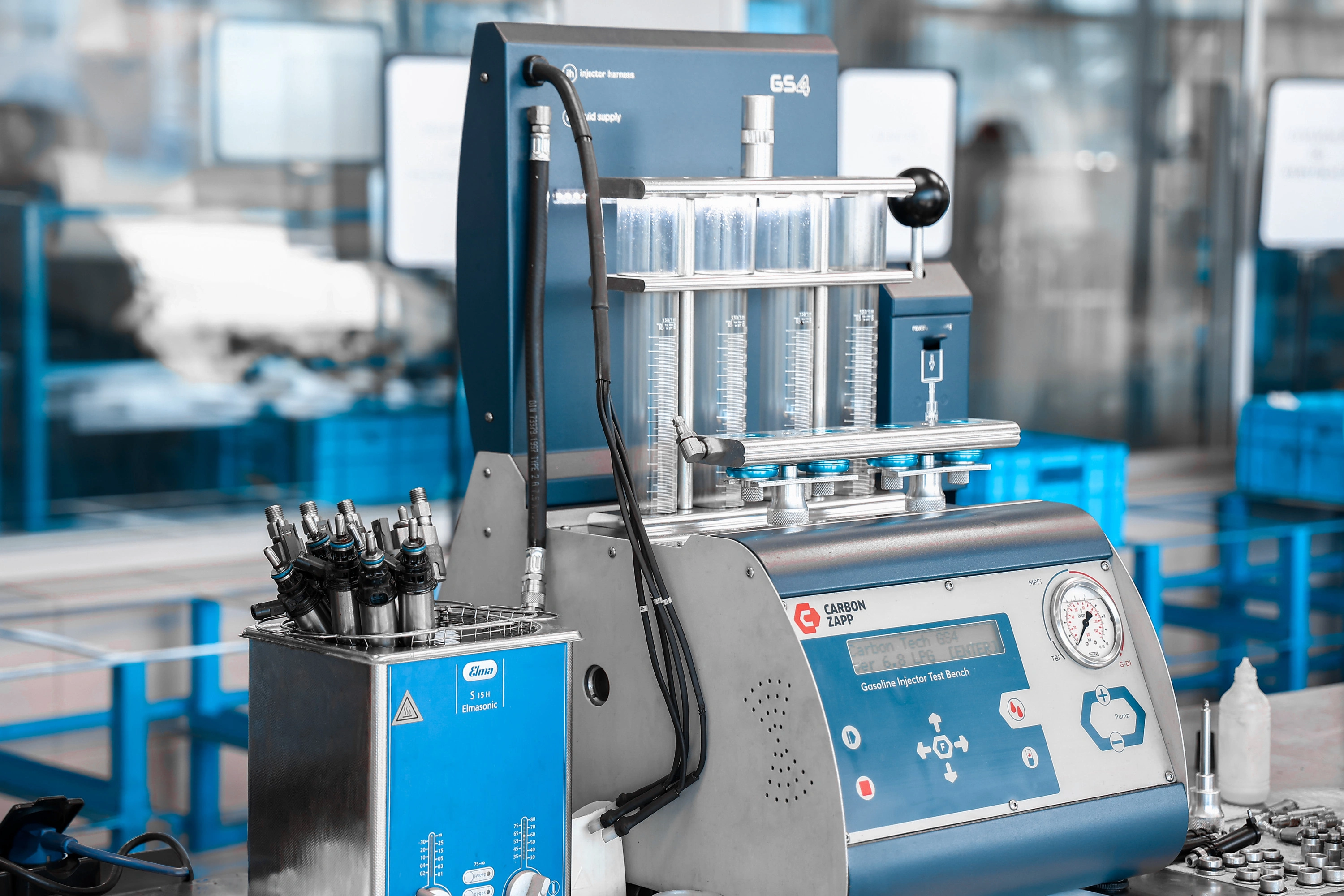

• Carbon Zapp GS4/10 stosujemy przy badaniu i obsłudze różnych typów wtryskiwaczy benzynowych, w tym wtrysku wielopunktowego oraz wybranych konstrukcji bezpośrednich.

Różne stanowiska pozwalają nam dopasować wyposażenie do konstrukcji wtryskiwacza zamiast wykonywać wszystkie elementy według jednej procedury.

Zbliżona ilość paliwa nie oznacza identycznej pracy wtryskiwacza

Dawkowanie jest jednym z najważniejszych wyników badania, lecz nie pokazuje całego zachowania rozpylacza. Dwa wtryskiwacze mogą podać podobną ilość medium, a jednocześnie różnić się sposobem jego rozdrobnienia i rozprowadzenia.

Właśnie dlatego podczas oceny kompletu nie wybieramy prawidłowego wtryskiwacza wyłącznie na podstawie najbardziej zbliżonej liczby. Wynik przepływu musi być analizowany razem ze szczelnością, stabilnością i obrazem rozpylania.

Co rzeczywiście zmieniło się po czyszczeniu?

Stan przed i po czyszczeniu porównujemy na podstawie procedury przewidzianej dla konkretnego wtryskiwacza. Bierzemy pod uwagę wyniki pomiarów, wartości określone w planie testowym oraz zachowanie elementu podczas kolejnych cykli.

Poprawa dawki nie oznacza automatycznie, że element jest w pełni sprawny. Po czyszczeniu może pozostać problem ze szczelnością, reakcją lub rozpylaniem, dlatego końcową ocenę wykonujemy dopiero po zestawieniu wszystkich istotnych wyników.

Czy wtryskiwacz benzynowy trzeba kodować?

Nie każdy wtryskiwacz benzynowy wymaga kodowania. Zależy to od jego konstrukcji oraz sposobu, w jaki producent silnika wykorzystuje indywidualną charakterystykę elementu. Kod korekcyjny jest informacją opisującą określone właściwości konkretnego wtryskiwacza. W konstrukcjach, dla których przewidziano taką procedurę, charakterystyka jest ustalana podczas odpowiednich pomiarów, a uzyskane dane mogą zostać wykorzystane do wygenerowania indywidualnego kodu.

Kodowanie trzeba odróżnić od dwóch innych czynności:

• kodowanie wtryskiwacza – wprowadzenie indywidualnej charakterystyki, jeżeli dana konstrukcja tego wymaga,
• adaptacja – procedura, w której sterownik dostosowuje określone parametry pracy,
• reset wartości wyuczonych – usunięcie wcześniej zapamiętanych korekt w sytuacjach przewidzianych przez dokumentację samochodu.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach piezoelektrycznych wykonujemy rewitalizację polegającą na przywracaniu właściwości elementów piezoelektrycznych, jeżeli budowa wtryskiwacza oraz wynik wcześniejszej diagnostyki pozwalają zastosować taką procedurę.

Uszczelnienie wtryskiwacza po demontażu przygotowujemy do ponownego montażu po obsłudze

Wtryskiwacz bezpośredni pracuje w miejscu wymagającym prawidłowego uszczelnienia względem głowicy. Po demontażu sprawdzamy stan zastosowanych uszczelnień i dobieramy elementy właściwe dla konkretnej konstrukcji. Jeżeli wtryskiwacz wykorzystuje pierścień PTFE, nowe uszczelnienie zakładamy i formujemy w sposób przewidziany dla tego typu wtryskiwacza. Pierścień musi zostać prawidłowo osadzony, ponieważ jego przypadkowe rozciągnięcie, podwinięcie albo uszkodzenie podczas montażu może uniemożliwić poprawne uszczelnienie.

Kontrolujemy również pozostałe elementy uszczelniające i miejsca ich osadzenia. Procedurę montażową w samochodzie należy dobrać według kodu silnika oraz dokumentacji właściwej dla konkretnej wersji, dlatego nie stosujemy jednego uniwersalnego momentu dokręcania dla wszystkich odmian Golfa Sportsvana.

STFT i LTFT pomagają wskazać nam kierunek diagnostyki, ale nie zastępują testu

• STFT to krótkoterminowa korekta dawki paliwa wykonywana przez sterownik na podstawie aktualnych warunków pracy silnika.
• LTFT przedstawia korektę wypracowaną w dłuższym okresie.
• Dodatnia korekta oznacza, że sterownik zwiększa dawkę względem wartości bazowej.
• Ujemna korekta oznacza jej zmniejszanie.
• Nieprawidłowe dawkowanie wtryskiwaczy może wpływać na obserwowane korekty, ale podobny efekt mogą wywoływać również inne usterki układu silnika.

Dlatego STFT i LTFT wykorzystuje się do określania kierunku dalszych badań, a nie do jednoznacznego wskazania uszkodzonego wtryskiwacza. O stanie konkretnego elementu decyduje jego bezpośrednia diagnostyka.

Po badaniu klient otrzymuje od nas konkretny wynik i dokumentację testów

• wynik badania wejściowego,
• zestawienie sprawdzonych parametrów,
• informację o szczelności,
• wyniki pomiarów dawkowania,
• wynik kontroli reakcji, jeżeli obejmowała go właściwa procedura,
• ocenę jakości rozpylania,
• wyniki uzyskane po czyszczeniu,
• porównanie poszczególnych sztuk, jeżeli dostarczono komplet,
• certyfikat badania,
• indywidualny protokół parametrów,
• potwierdzenie kontroli końcowej,
• 24-miesięczną pisemną gwarancję bez limitu kilometrów dla usługi objętej warunkami gwarancji.

Ile kosztuje sprawdzenie wtryskiwacza w naszym serwisie?

Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto, natomiast sprawdzenie jednego wtryskiwacza bezpośredniego kosztuje 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie oraz kontrolę końcową. Przy doborze odpowiedniego podzespołu wykorzystujemy numer wymontowanego elementu albo dane samochodu i VIN, dlatego warto przygotować te informacje przed kontaktem.

Wtryskiwacze z Golfa Sportsvana obsłużymy bez konieczności przyjazdu klienta do pracowni

Odbieramy wtryskiwacze od klientów z całej Polski, wykonujemy diagnostykę i uzgodnione czynności, a następnie odsyłamy własne elementy klienta albo odpowiedni podzespół nowy lub zregenerowany. Obsługujemy przesyłki między innymi przez DPD i InPost, w tym Paczkomaty. Realizacja usługi jest planowana na 1 dzień roboczy, natomiast czas transportu liczony jest oddzielnie. W przypadku zakupu części termin wysyłki zależy także od jej aktualnej dostępności; dostępny podzespół może zostać przygotowany do wysłania nawet w ciągu 24 godzin.

Przed zapakowaniem warto zabezpieczyć króćce przed zanieczyszczeniem i unieruchomić wtryskiwacze wewnątrz przesyłki. Do paczki należy dołączyć dane kontaktowe lub oznaczenie zlecenia.

Realizacja wysyłkowa przebiega w sześciu etapach:

• Identyfikujemy część na podstawie numeru wtryskiwacza albo danych pojazdu i VIN.
• Organizujemy odbiór przesyłki lub przyjmujemy paczkę nadaną przez klienta.
• Wykonujemy badanie wejściowe, czyszczenie i kontrolę końcową.
• Przekazujemy wynik diagnostyki.
• Jeżeli konieczne są dalsze czynności, ustalamy ich zakres.
• Odsyłamy przebadany wtryskiwacz albo uzgodniony podzespół.

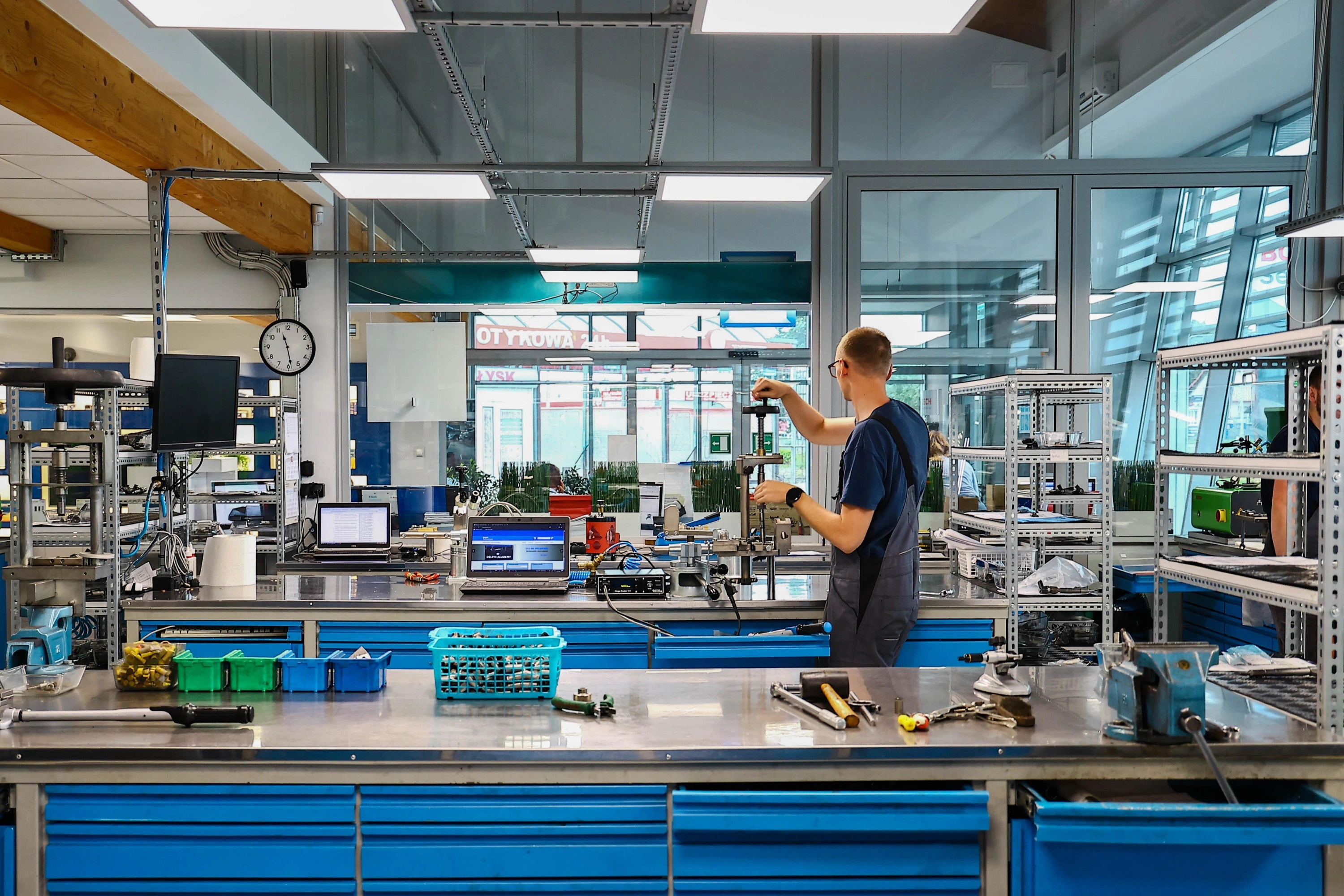

Zaplecze techniczne naszej pracowni

• działamy od 1994 roku i wykorzystujemy ponad 30 lat doświadczenia w obsłudze układów wtryskowych,
• pracujemy na specjalistycznych stanowiskach Carbon Zapp i Hartridge,
• GTBR-X wykorzystujemy do wielopunktowej diagnostyki wtryskiwaczy bezpośrednich,
• czterokanałowy układ umożliwia nam jednoczesne porównanie do czterech wtryskiwaczy,
• Carbon Zapp GDU.4R-X obsługuje wysokociśnieniową diagnostykę GDI i pracuje w zakresie konstrukcyjnym do 650 bar,
• Carbon Zapp GS4/10 wykorzystujemy przy obsłudze różnych typów wtryskiwaczy benzynowych,
• Hartridge Excalibur stosujemy do diagnostyki wtryskiwaczy GDI i PFI,
• wykonujemy badanie przed rozpoczęciem czynności i kontrolę po ich zakończeniu,
• stosujemy czyszczenie oraz płukanie wsteczne tam, gdzie przewiduje je technologia obsługi,
• w odpowiednich procedurach wykonujemy pomiary czasu reakcji,
• wybrane konstrukcje obsługujemy również pod kątem kodowania,
• dokumentujemy wyniki badań,
• poszczególne etapy demontażu, czyszczenia, diagnostyki i przygotowania do montażu wykonujemy w przeznaczonych do tego miejscach,
• komplet wtryskiwaczy pozostaje oznaczony i uporządkowany podczas kolejnych etapów zlecenia,
• zlecenia realizujemy również wysyłkowo dla klientów z całej Polski.

FAQ

Czy Golf Sportsvan 1.0 TSI ma wtrysk bezpośredni?
Tak. Wersje 1.0 TSI objęte tym artykułem wykorzystują bezpośredni wtrysk benzyny, dlatego badamy ich wtryskiwacze na stanowiskach przeznaczonych do konstrukcji GDI/TSI.

Czy wtryskiwacze z Golfa Sportsvana 1.2 i 1.4 TSI można dobierać tylko według pojemności silnika?
Nie. W obrębie obu pojemności występowały różne kody i wersje mocy, dlatego sprawdzamy kod silnika, numer wtryskiwacza, a w razie potrzeby również VIN.

Czy nierówna praca silnika oznacza uszkodzony wtryskiwacz?
Nie. Podobny objaw może mieć różne przyczyny, dlatego stan wtryskiwacza potwierdzamy przez sprawdzenie szczelności, dawkowania, części elektrycznej i rozpylania.

Dlaczego warto sprawdzić cały komplet wtryskiwaczy TSI?
Badanie kompletu umożliwia bezpośrednie porównanie poszczególnych elementów w takich samych warunkach. Możemy wtedy wykryć sztukę, która różni się dawkowania, stabilnością, szczelnością lub sposobem pracy.

Czy po diagnostyce otrzymam protokół?
Tak. Po badaniu przekazujemy dokumentację z najważniejszymi wynikami i informacją o wykonanej kontroli; zakres protokołu zależy od przeprowadzonego testu.

Co sprawdzamy na Carbon Zapp GTBR-X?
Kontrolujemy między innymi parametry elektryczne, szczelność, dawkowanie w kilku punktach pracy, stabilność i zachowanie rozpylacza. Zakres testu dobieramy do konkretnego numeru wtryskiwacza i dostępnego planu badania.

Czy po demontażu wtryskiwacza TSI trzeba wymienić uszczelnienia?
Uszczelnienia oceniamy i przygotowujemy zgodnie z konstrukcją konkretnego wtryskiwacza. Jeżeli zastosowano pierścień PTFE wymagający wymiany i formowania przed montażem, wykonujemy odpowiednie przygotowanie elementu, a procedurę montażową należy dobrać do kodu silnika.

Sprawdź wtryskiwacze z Volkswagena Golfa Sportsvana - skontaktuj się z nami

Jeżeli w Golfie Sportsvanie 1.0, 1.2, 1.4 lub 1.5 TSI potrzebna jest diagnostyka, czyszczenie albo obsługa własnych wtryskiwaczy, prosimy o przygotowanie numeru wymontowanego elementu lub numeru VIN i kontakt pod 601 856 277. W Pawlik Diesel Service sprawdzimy możliwość wykonania usługi, a jeżeli odpowiednia część jest dostępna, także cenę wtryskiwacza zregenerowanego lub nowego.

Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski – warto skontaktować się z nami, aby sprawdzić aktualną dostępność i koszt obsługi.
