Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Meriva B MPI PFI 1.4 Turbo już od 49 zł

W naszej pracowni sprawdzamy benzynowe układy wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Dysponujemy wyspecjalizowanym zespołem oraz stanowiskami pozwalającymi prowadzić powtarzalne próby w kontrolowanych warunkach.

Zanim rozpoczniemy czyszczenie, rejestrujemy zachowanie wtryskiwacza. Dopiero ten zapis pozwala później stwierdzić, czy proces rzeczywiście zmienił jego parametry.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

W Opel Meriva B 1.4 Turbo pracują cztery benzynowe wtryskiwacze MPI/PFI. Podczas badania nie interesuje nas wyłącznie końcowa ilość medium w menzurce.

Istotne jest również to, czy wynik pozostaje stabilny wraz z kolejnymi cyklami pracy.

Poniższe liczby są przykładami orientacyjnymi. Pokazują sposób analizy, a nie fabryczne wartości konkretnego numeru części.

Narastający wynik w kolejnych blokach sterowania

Zamiast jednego długiego pomiaru dzielimy przykładową próbę na cztery bloki po 40 aktywacji.

Jeden z prawidłowo zachowujących się elementów osiąga wartości skumulowane:

5,9 ml → 11,8 ml → 17,7 ml → 23,6 ml.

Każde kolejne 40 aktywacji wnosi więc około 5,9 ml.

Inna sztuka rozpoczyna podobnie:

5,8 ml → 11,4 ml → 16,8 ml → 22,1 ml.

Tu przyrosty wynoszą odpowiednio około:

5,8 ml → 5,6 ml → 5,4 ml → 5,3 ml.

Na początku różnica jest prawie niewidoczna. Dopiero cała sekwencja pokazuje stopniowe pogarszanie powtarzalności dawkowania.

Udział jednego wtryskiwacza w wyniku całego kompletu

W innym punkcie cztery elementy podają łącznie przykładowo 94,8 ml.

Trzy sztuki odpowiadają za około 25% całkowitej ilości każda, natomiast czwarta za 23,4%.

Procentowy udział ułatwia zobaczenie, czy jeden cylinder otrzymuje mniejszą część paliwa niż pozostałe, nawet gdy wszystkie wartości w mililitrach wyglądają na pierwszy rzut oka podobnie.

Szczelność sprawdzamy po zakończeniu dawkowania

Po odcięciu sterowania obserwujemy, czy wtryskiwacz rzeczywiście zamyka przepływ.

Przykładowo po 120 s trzy elementy pozostają na poziomie 0,00 ml, natomiast jedna sztuka daje 0,02 ml.

To mały wynik ilościowo, ale opisuje zupełnie inną cechę niż wydatek podczas otwarcia.

Dlatego kontrola szczelnego zamknięcia wtryskiwacza benzynowego jest ważnym elementem diagnostyki, gdy istnieje podejrzenie przepuszczania paliwa.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

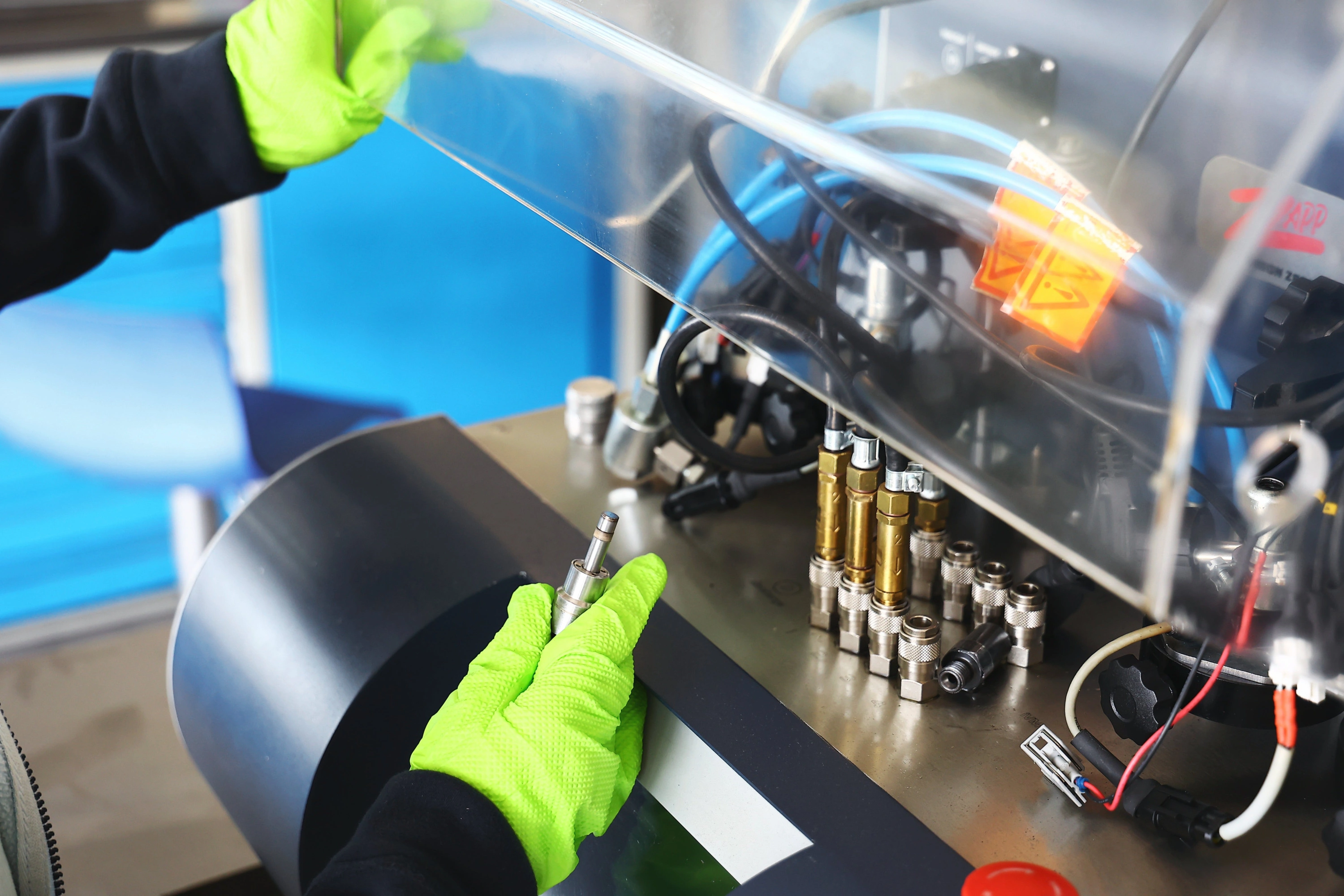

Parametry elektryczne zestawiamy z hydrauliką

Przykładowe wartości rezystancji czterech elementów wynoszą:

13,8 Ω, 13,9 Ω, 13,9 Ω i 14,0 Ω.

Jeżeli ostatnia sztuka ma przy tym obniżone dawkowanie, sam pomiar rezystancji nie wskazuje źródła różnicy.

Oznacza jedynie, że w podstawowej kontroli elektrycznej cały komplet zachowuje się podobnie.

Czas reakcji nie zawsze jest parametrem który odbiega

Jeżeli konstrukcja oraz plan testowy pozwalają na wykorzystanie RSP, rejestrujemy reakcję.

Przykładowe wyniki:

0,70 ms, 0,71 ms, 0,70 ms i 0,72 ms.

Tak mały rozrzut przy jednoczesnej różnicy dawkowania kieruje uwagę na inne obszary pracy wtryskiwacza.

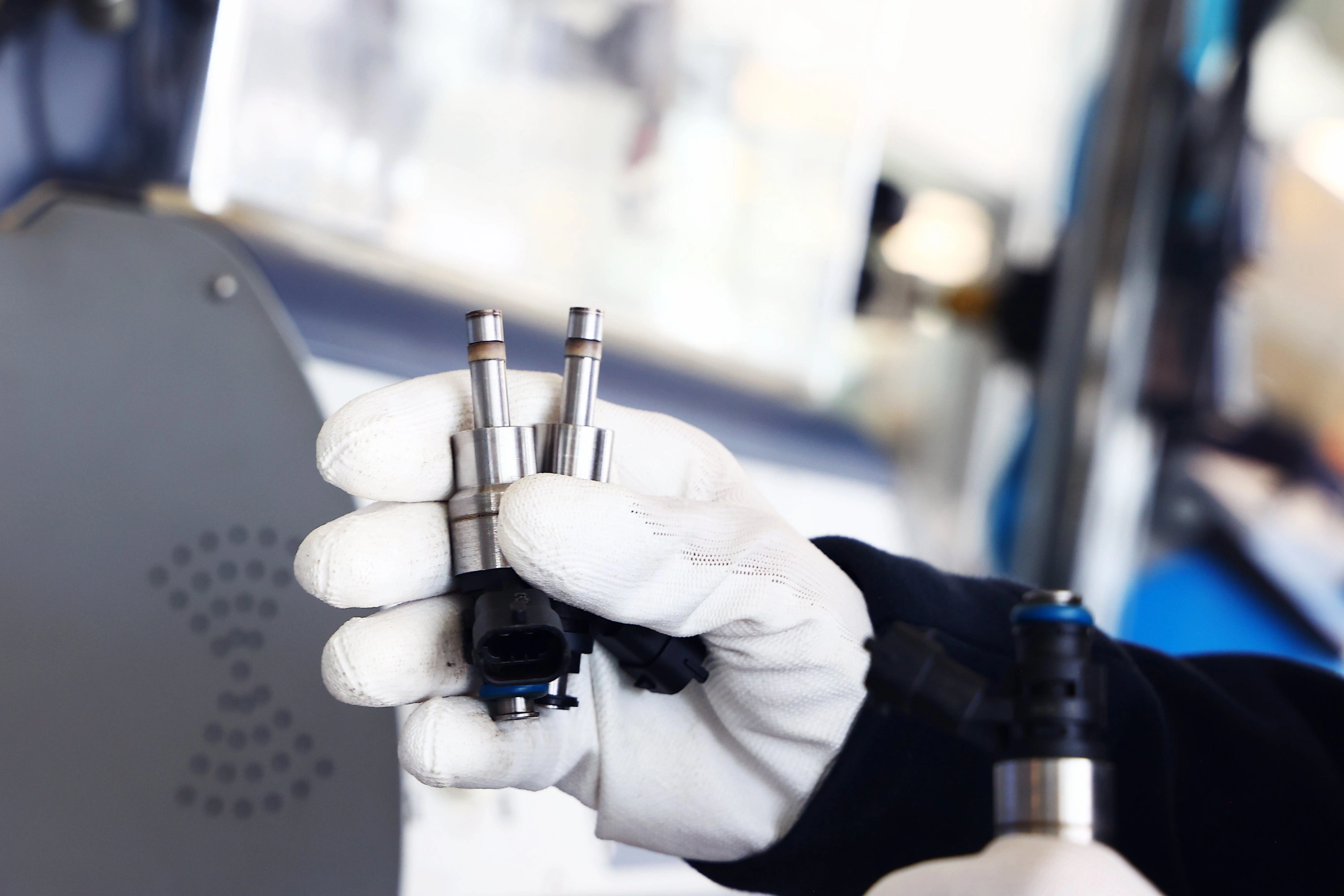

Rozpylanie kontrolujemy podczas aktywacji

Struga powinna być oceniana niezależnie od ilości zgromadzonego medium.

Element może uzyskać dobry wynik ilościowy, a mimo to rozpylanie może być niestabilne albo asymetryczne. Dlatego obraz strugi jest kolejną informacją, którą zestawiamy z pozostałymi pomiarami.

Dlaczego badamy każdą sztukę osobno i porównujemy wszystkie cztery?

Silnik 1.4 Turbo jest czterocylindrowy, dlatego komplet tworzą cztery benzynowe wtryskiwacze MPI/PFI.

Na stanowisku każdy z nich zachowuje własną pozycję i własny zapis wyników.

• Jeden prawidłowy element nie potwierdza stanu pozostałej trójki.
• Ocenę tworzymy na podstawie danych przypisanych do konkretnej sztuki.
• Porównujemy wielkość dawki oraz jej zachowanie w kolejnych cyklach.
• Osobno sprawdzamy zamknięcie wtryskiwacza.
• Wynik elektryczny zestawiamy z zachowaniem hydraulicznym.
• Jeśli plan badania obejmuje reakcję, również analizujemy ją indywidualnie.
• Dopiero komplet pokazuje równowagę pomiędzy czterema cylindrami.

Carbon Zapp GDU.4R-X obsługuje do czterech elementów jednocześnie, dlatego zestaw Meriva B 1.4 Turbo badamy bez dzielenia go na dodatkowe serie.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Zanim podłączymy element do urządzenia, tworzymy jego kartę w obrębie konkretnego zlecenia.

Najpierw odczytujemy oznaczenia i numer katalogowy. Następnie identyfikujemy producenta oraz potwierdzamy konstrukcję MPI/PFI.

Sprawdzamy również:

• stan korpusu,
• króćce paliwowe,
• powierzchnie uszczelniające,
• końcówkę rozpylającą,
• ślady korozji,
• pęknięcia i deformacje,
• ślady niewłaściwego demontażu,
• stan części elektrycznej w zakresie odpowiednim dla danej konstrukcji.

Każdy wtryskiwacz oznaczamy tak, aby podczas całego procesu pozostał przypisany do tego samego zlecenia.

Obsługujemy między innymi części Bosch, Continental, Siemens VDO, Delphi i Denso. O wyborze programu decyduje jednak konkretny numer oraz konstrukcja elementu.

MPI PFI a bezpośredni wtrysk benzyny

Czyszczenie wtryskiwaczy w naszej pracowni

Najpierw zachowujemy wynik wejściowy. Dzięki temu wiemy, czy przed procesem problemem był spadek kolejnych dawek, nieszczelność, różnica w obrębie zestawu czy nieprawidłowe rozpylanie.

Dopiero później przechodzimy do czyszczenia.

W zależności od konstrukcji wykonujemy:

• płukanie wnętrza wtryskiwacza,
• aktywowanie zaworu podczas przepływu medium czyszczącego,
• oczyszczanie strefy rozpylającej,
• flushing,
• backflush, jeśli konstrukcja pozwala na odwrócony kierunek przepływu,
• czyszczenie ultradźwiękowe kompatybilnych elementów,
• przygotowanie części do powtórnego programu stanowiskowego.

Po wykonanym procesie nie zakładamy automatycznie, że część jest sprawna.

Wracamy do pomiarów.

Jeżeli przed czyszczeniem ostatni blok sterowania dawał tylko 5,3 ml zamiast około 5,9 ml, właśnie ten fragment programu jest szczególnie ważny podczas kontroli końcowej.

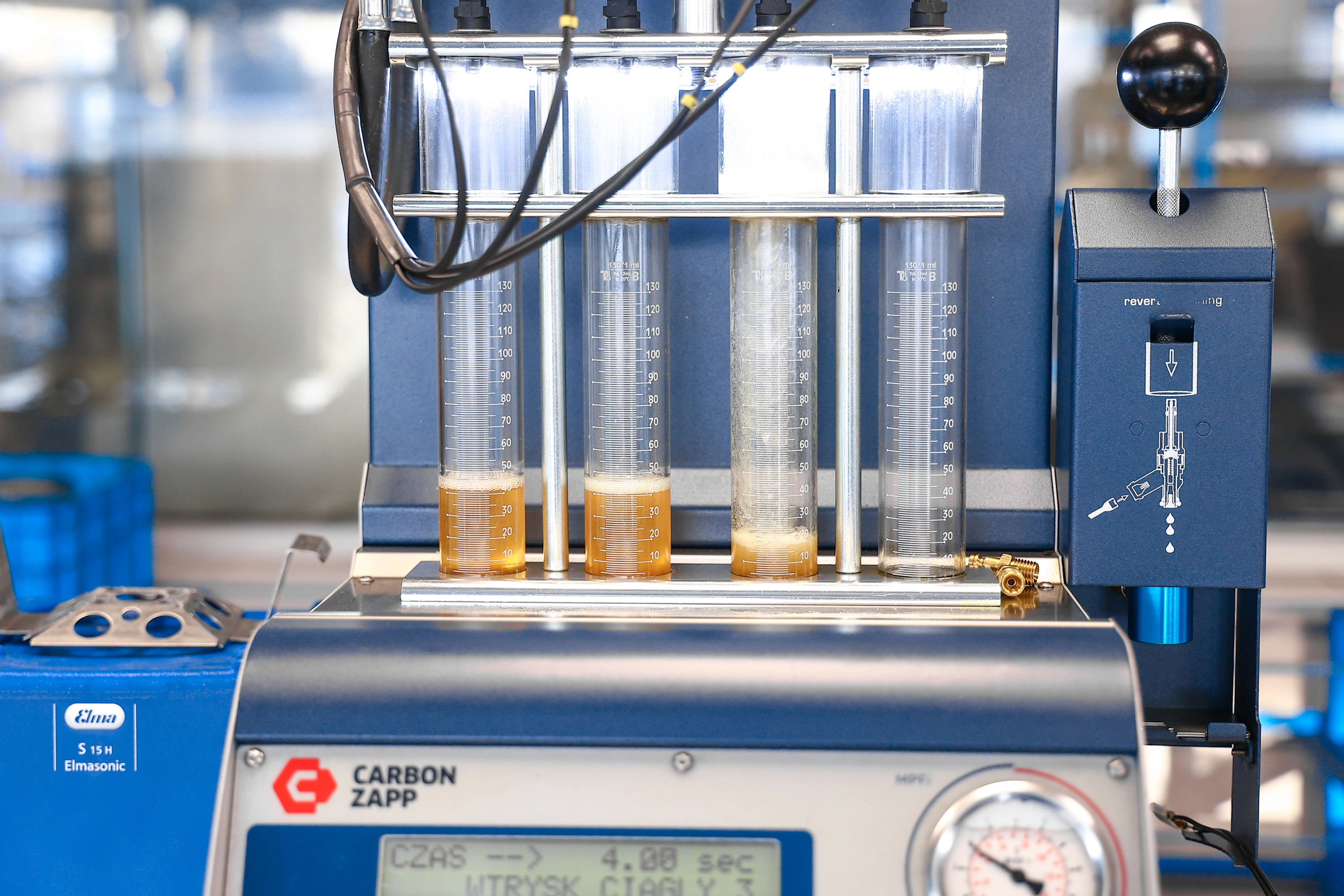

Carbon Zapp GDU.4R-X w diagnostyce Meriva B 1.4 Turbo

Przy Meriva B wykorzystujemy przede wszystkim możliwości stanowiska przeznaczone dla klasycznych benzynowych EFI/MPFI.

Dla tego toru zakres urządzenia wynosi 0–10 bar.

Nie oznacza to, że wtryskiwacz badamy przy 10 bar. Właściwe ciśnienie oraz sposób sterowania wynikają z typu części i programu testowego.

Stanowisko obsługuje maksymalnie cztery elementy jednocześnie, więc cały komplet z czterocylindrowego 1.4 Turbo mieści się w jednym badaniu.

Pomiar ilościowy odbywa się dynamicznie

Tor elektronicznego pomiaru ilości pracuje w zakresie 1–1000 ml/min.

Dla zastosowanego czujnika producent podaje:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Te wartości dotyczą sensora dynamicznego pomiaru ilości. Nie są uniwersalną tolerancją wtryskiwaczy ani dokładnością całej maszyny w każdej wykonywanej funkcji.

Stanowisko potrafi również pracować z GDI

Maksymalna możliwość wysokociśnieniowa GDU.4R-X wynosi 650 bar.

Wartość ta nie dotyczy procedury MPI/PFI dla Meriva B 1.4 Turbo. Jest parametrem technicznym urządzenia wykorzystywanym przy odpowiednich konstrukcjach bezpośrednich.

W zależności od programu analizujemy dawkowanie, wydatek, szczelność i powtarzalność. W obsługiwanych zastosowaniach korzystamy z RSP do pomiaru reakcji oraz oceniamy rozpylanie.

Stanowisko posiada także funkcje flushing i backflush.

Kodowanie oraz generowanie danych korekcyjnych wykorzystujemy tylko wtedy, gdy badana technologia przewiduje takie rozwiązanie.

Żaden pojedynczy odczyt nie jest interpretowany w oderwaniu od reszty. Bierzemy pod uwagę pomiary, właściwe dane odniesienia, procedurę urządzenia i doświadczenie technika.

Co pokazuje porównanie przed czyszczeniem i po czyszczeniu?

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Funkcja kodowania dostępna w urządzeniu nie oznacza, że stosujemy ją do każdego wtryskiwacza.

Przed podjęciem takiej czynności ustalamy, czy konkretna konstrukcja rzeczywiście wykorzystuje indywidualne dane korekcyjne.

• Sprawdzamy numer oraz technologię części.
• Ustalamy, czy sterownik przewiduje indywidualny kod.
• Jeżeli system go wykorzystuje, charakterystykę określamy według odpowiedniej procedury.
• Dane przypisujemy do konkretnego elementu.
• Kod pozwala wtedy ECU uwzględnić indywidualną charakterystykę wtryskiwacza.
• Nie wykonujemy kodowania tylko dlatego, że stanowisko posiada taką funkcję.

Klasyczny MPI/PFI z Meriva B 1.4 Turbo nie jest automatycznie objęty procedurą kodowania typową dla innych układów benzynowych.

Rewitalizacja piezo

Przywracanie właściwości stosu piezo wykonujemy tylko przy kompatybilnych elementach piezoelektrycznych i wtedy, gdy uzasadniają to budowa oraz wynik diagnostyki.

Nie dotyczy to standardowego elektromagnetycznego MPI/PFI tylko dlatego, że taka funkcja znajduje się w wyposażeniu specjalistycznego stanowiska.

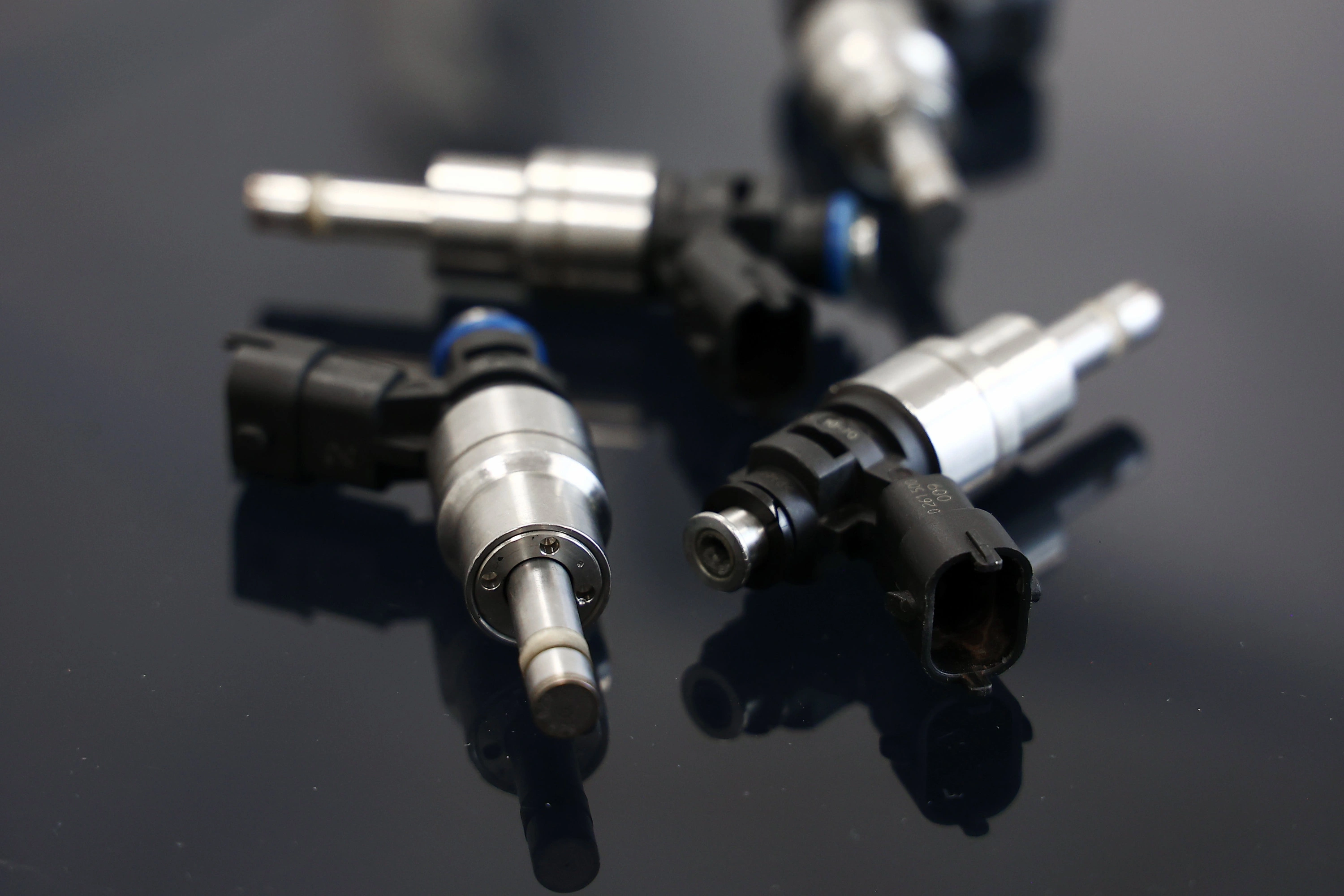

Co przekazujemy po wykonaniu diagnostyki?

Rezultatem zlecenia nie jest wyłącznie oczyszczona część.

Do badanego wtryskiwacza pozostaje przypisany wynik pozwalający określić, co działo się przed procesem i co pokazuje badanie końcowe.

Przekazujemy między innymi:

• wynik diagnostyki wejściowej,
• wartości dawkowania,
• informację z próby szczelności,
• porównanie czterech elementów, jeżeli otrzymaliśmy komplet,
• wynik reakcji, jeżeli obejmował go program,
• ocenę sposobu rozpylania,
• rezultat powtórnego testu po czyszczeniu,
• indywidualny protokół parametrów,
• certyfikat badania stanowiskowego,
• wynik końcowej kontroli jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Jaki jest koszt sprawdzenia wtryskiwaczy Meriva B 1.4 Turbo?

Meriva B 1.4 Turbo wykorzystuje wtrysk pośredni MPI/PFI.

Diagnostyka jednej sztuki kosztuje 45 zł netto.

W ramach tej kwoty wykonujemy:

• badanie wstępne,
• czyszczenie w naszej pracowni,
• kontrolę końcową.

Cena odnosi się do jednej sztuki.

Dla porównania diagnostyka wtryskiwacza bezpośredniego wynosi 103 zł netto za sztukę, jednak taki układ nie jest przedmiotem tego artykułu. Stawki i zakres diagnostyki wynikają z założeń zlecenia.

Przed rozmową telefoniczną przygotuj VIN lub numer wymontowanego wtryskiwacza.

Odbiór kurierski i realizacja zlecenia na odległość

Wtryskiwacze z Opel Meriva B 1.4 Turbo przyjmujemy z całej Polski. Przekazane do diagnostyki części nie wymagają osobistego dostarczenia do naszej pracowni.

Organizujemy odbiór i wysyłkę przez DPD, InPost oraz Paczkomat.

Po dostarczeniu przesyłki rozpoczynamy od identyfikacji oraz oznaczenia elementów. Następnie wykonujemy właściwe pomiary i proces serwisowy.

Realizacja usługi jest planowana na 1 dzień roboczy. Transport liczymy osobno, a dostępność części może wpłynąć na termin przygotowania przesyłki. Dostępny podzespół może zostać nadany nawet w ciągu 24 godzin.

Przed wysyłką

Szczególnie ważne jest zabezpieczenie końcówki oraz króćców przed uderzeniem i zabrudzeniem. Wtryskiwacz powinien pozostać nieruchomy wewnątrz opakowania.

Jeżeli część jest jeszcze zamontowana w samochodzie, wyjęcie wtryskiwacza benzynowego bez uszkodzenia końcówki ma znaczenie również dla późniejszej diagnostyki.

Po ponownym montażu istotne jest także prawidłowe odpowietrzenie układu wtryskowego benzyny, aby po uruchomieniu nie interpretować obecności powietrza w układzie jako problemu samego wtryskiwacza.

Do paczki należy dołączyć dane umożliwiające identyfikację zlecenia.

Jak przebiega obsługa wysyłkowa?

• Otrzymujemy numer części lub VIN.
• Potwierdzamy rodzaj wtryskiwacza.
• Ustalamy odbiór przesyłki.
• Rejestrujemy dostarczone elementy.
• Wykonujemy pomiary wejściowe.
• Przeprowadzamy czyszczenie w naszej pracowni.
• Ponawiamy odpowiednie próby.
• Przekazujemy wynik diagnostyki.
• Ustalamy ewentualny dalszy zakres.
• Gotowe elementy kierujemy do wysyłki zwrotnej.

Co oznaczają STFT i LTFT?

Korekty paliwowe pokazują, jak sterownik zmienia obliczoną ilość benzyny na podstawie informacji z układu sterowania silnikiem.

• STFT działa krótkoterminowo i zmienia się szybko.
• LTFT przedstawia adaptację utrwaloną w dłuższym czasie.
• Wartość dodatnia oznacza zwiększanie dawki.
• Wartość ujemna oznacza jej ograniczanie.

Przykładowe STFT +9% oznacza, że w danej chwili ECU zwiększa obliczoną ilość benzyny.

Przy LTFT -3% sterownik w dłuższym okresie koryguje dawkę w dół.

Nie wskazujemy na tej podstawie konkretnego wtryskiwacza.

Podobną zmianę mogą wywoływać nieszczelności dolotu, nieprawidłowe ciśnienie paliwa, pomiar masy lub ilości powietrza, sondy lambda oraz inne elementy wpływające na skład mieszanki.

Jeżeli jeden z czterech wtryskiwaczy Meriva B podaje inną dawkę, może wpływać na ogólną pracę układu, ale potwierdzenie wymaga bezpośredniego badania części.

Skąd biorą się odchylenia pracy wtryskiwaczy?

Nie wszystkie problemy powstają w tym samym miejscu i nie wszystkie zostawiają identyczny ślad w wynikach.

Osad może zmienić przepływ stopniowo

Niewielkie zanieczyszczenie nie musi od razu powodować dużej różnicy w pierwszym cyklu.

Wtryskiwacz może rozpocząć serię wynikiem podobnym do pozostałych, a dopiero po kolejnych aktywacjach stopniowo tracić stabilność dawkowania.

Powierzchnia zamykająca odpowiada za osobny parametr

Jeżeli wtryskiwacz po zakończeniu aktywacji nadal przepuszcza niewielką ilość paliwa, nie jest to ten sam problem co zaniżona dawka w trakcie otwarcia.

Dlatego próbę szczelności wykonujemy oddzielnie.

Końcówka wpływa na kształt strugi

Osad lub zużycie obszaru rozpylającego może pogorszyć rozprowadzenie benzyny nawet wtedy, gdy całkowita ilość medium nadal jest zbliżona do pozostałych elementów.

Część elektryczna starzeje się niezależnie od zabrudzeń

Zmiana cewki lub połączeń elektrycznych nie musi ustąpić podczas czyszczenia. Parametry elektryczne zapisujemy więc jako osobny obszar diagnostyki.

Efektem niesprawności mogą być zaburzenia udziału poszczególnych cylindrów, zmiana korekt paliwowych, nierówna praca, pogorszenie reakcji silnika oraz wzrost spalania.

Przy zwiększonym zużyciu benzyny związanym z pracą wtryskiwaczy również nie zakładamy automatycznie uszkodzenia części. Najpierw oddzielamy problem wtrysku od pozostałych przyczyn bogatej lub nieprawidłowo regulowanej mieszanki.

Jakość benzyny

Paliwo pozostające długo w zbiorniku starzeje się i może sprzyjać powstawaniu osadów. Biokomponenty zwiększają znaczenie wilgoci obecnej w instalacji.

Do układu mogą również trafiać drobne cząstki zanieczyszczeń. Nie oznacza to, że jakość benzyny jest przyczyną każdej usterki, ale stan paliwa wpływa na warunki pracy precyzyjnych kanałów i powierzchni wtryskiwacza.

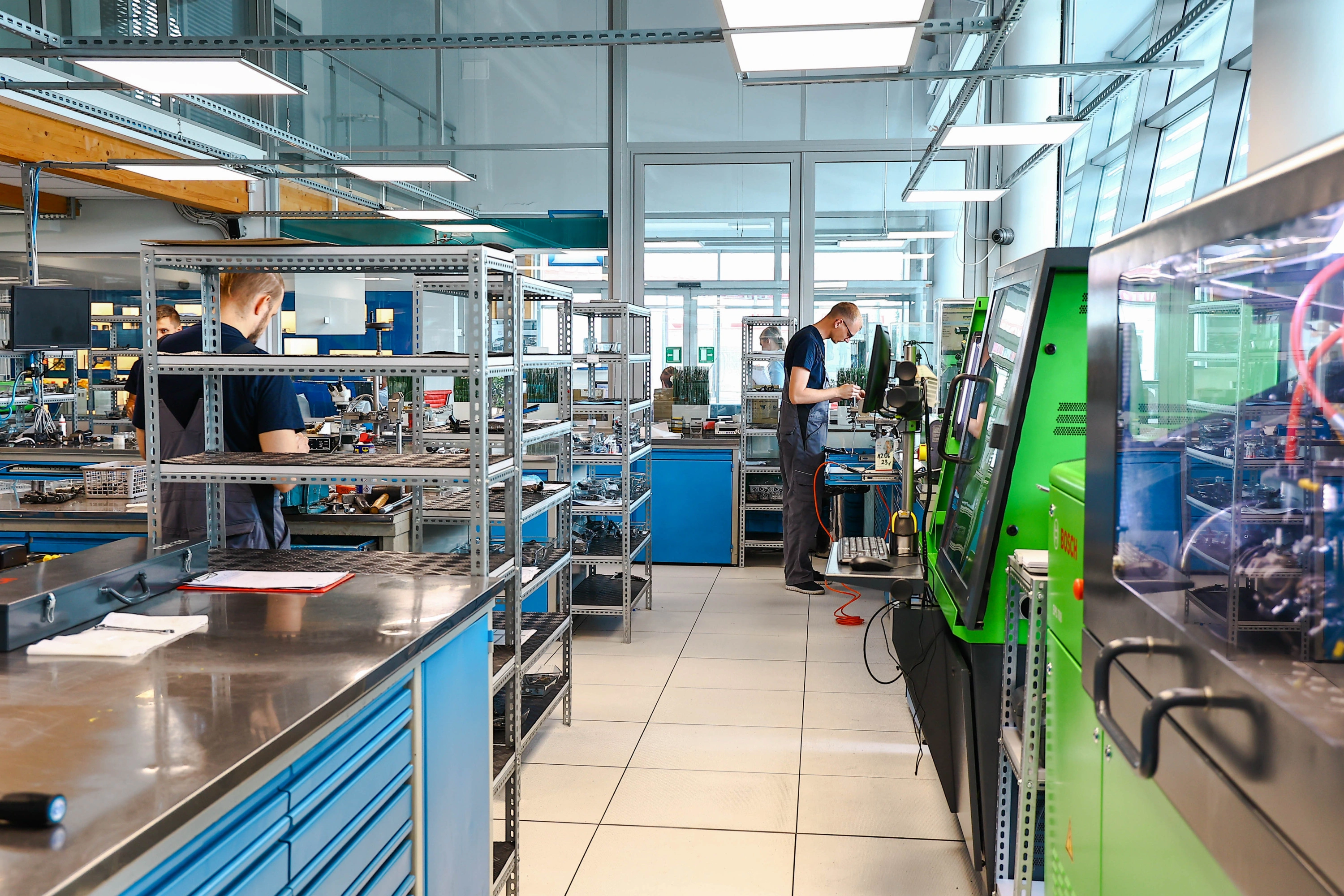

Dlaczego diagnostykę wykonujemy na specjalistycznych stanowiskach?

Wtryskiwacz MPI/PFI jest prostszy ciśnieniowo od GDI, ale jego ocena nadal wymaga powtarzalnych warunków.

W naszej pracowni nie ograniczamy sprawdzenia do rezystancji cewki albo obserwacji, czy element w ogóle podaje paliwo.

Korzystamy z:

• profesjonalnych stanowisk probierczych,
• Carbon Zapp GDU.4R-X,
• programów odpowiednich dla MPI/PFI,
• systemu oznaczania poszczególnych elementów,
• wydzielonych miejsc do testów i czyszczenia,
• dokumentowania wyników przed procesem,
• ponownego badania po wykonaniu czyszczenia.

Mamy ponad 30 lat doświadczenia w pracy z układami wtryskowymi.

Istotna jest również kolejność czynności. Najpierw tworzymy obraz stanu części, później wykonujemy potrzebny proces i dopiero na końcu sprawdzamy, czy parametr rzeczywiście się zmienił.

FAQ

Czy instalacja LPG w Meriva B zmienia sposób badania benzynowych wtryskiwaczy?

Badamy sam benzynowy wtryskiwacz według jego konstrukcji MPI/PFI. Obecność instalacji LPG w samochodzie nie zastępuje oceny dawkowania, szczelności i pracy benzynowych elementów.

Czy wtryskiwacz może pracować dobrze przez pierwsze cykle a później zacząć dawkować mniej?

Tak. Dlatego stosujemy powtarzane sekwencje, które pokazują nie tylko wynik początkowy, ale również zachowanie elementu wraz z kolejnymi aktywacjami.

Czy po diagnostyce trzeba wymieniać wszystkie cztery wtryskiwacze jeżeli jeden ma odchylenie?

Nie podejmujemy takiej decyzji na podstawie samego faktu wystąpienia różnicy. Najpierw analizujemy wyniki każdej sztuki i stan całego kompletu.

Czy odczyt błędu przypisanego do cylindra jednoznacznie wskazuje uszkodzony wtryskiwacz?

Nie. Przyczyną nieprawidłowej pracy cylindra mogą być również inne elementy układu zapłonowego, dolotowego, paliwowego lub mechanicznego. Stanowisko pozwala zweryfikować sam wtryskiwacz poza silnikiem.

Czy do diagnostyki można przesłać tylko jedną sztukę?

Tak. Jedną sztukę również badamy indywidualnie, jednak przekazanie kompletu pozwala dodatkowo porównać jej charakterystykę bezpośrednio z pozostałymi trzema elementami z tego samego silnika.

Regeneracja czyszczenie i testy wtryskiwaczy Opel Meriva B 1.4 Turbo

Benzynowe wtryskiwacze MPI/PFI z Opel Meriva B 1.4 Turbo przyjmujemy do diagnostyki oraz procesu serwisowego w Pawlik Diesel Service. W sprawie pojedynczej części albo całego kompletu zadzwoń pod numer 601 856 277.

Przed rozmową przygotuj VIN lub numer znajdujący się na wymontowanym wtryskiwaczu. Na tej podstawie potwierdzamy wariant części, sprawdzamy cenę oraz dostępność odpowiedniego podzespołu.

Wtryskiwacze przesłane do naszej pracowni testujemy, czyścimy i poddajemy końcowej kontroli. Sprawdzamy również dostępność części zregenerowanej albo nowej. Organizujemy odbiór kurierski oraz wysyłkę w całej Polsce.

Cena dostępność i zlecenie odbioru: 601 856 277.
