Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Karl MPI PFI 1.0 już od 49 zł

Najpierw potrzebujemy danych, dopiero później podejmujemy decyzję o dalszych czynnościach. W naszej pracowni sprawdzamy benzynowe wtryskiwacze pośrednie MPI/PFI oraz bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i inne konstrukcje. Pomiary wykonujemy na profesjonalnych stanowiskach probierczych, a każdy wynik ocenia technik specjalizujący się w układach wtryskowych.

W Opel Karl 1.0 pracuje wielopunktowy wtrysk pośredni MPI/PFI. Silnik jest trzycylindrowy, dlatego typowy komplet składa się z trzech wtryskiwaczy. Nie wybieramy jednak procedury wyłącznie na podstawie pojemności silnika. Przed testem odczytujemy oznaczenie konkretnej części.

KARL 1.0 NAJWAŻNIEJSZE DANE

Diagnostyka wtryskiwaczy benzynowych Opel Karl

MPI/PFI

Technologia: wielopunktowy wtrysk pośredni MPI/PFI

Silnik: benzynowy 1.0 trzy cylindry

Komplet: trzy sztuki badane indywidualnie i porównawczo

Kontrola: pomiar przed czyszczeniem i ponowny test po procesie

Realizacja: planowana na 1 dzień roboczy

Do identyfikacji: numer wtryskiwacza lub VIN

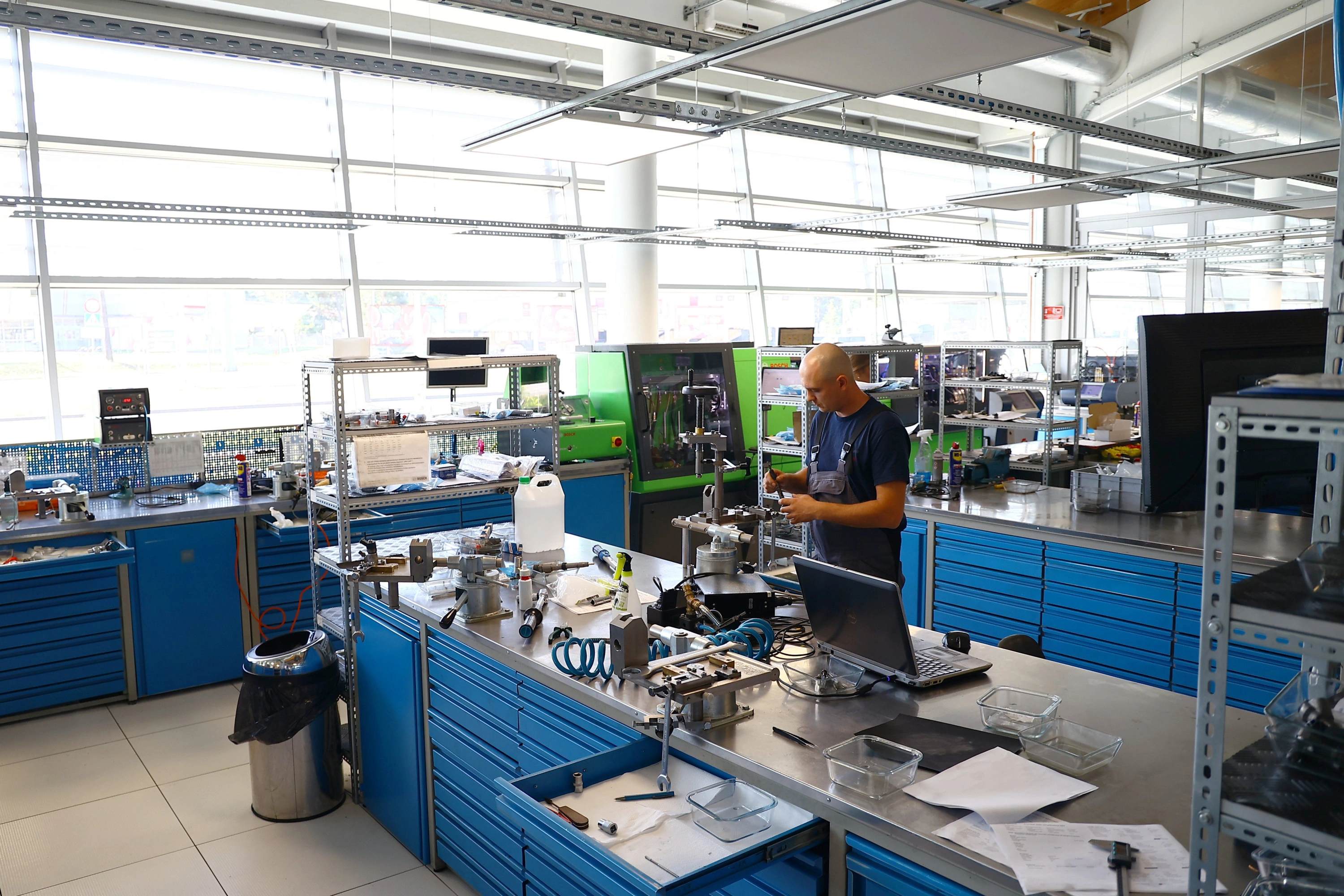

Diagnostykę, czyszczenie i regenerację wykonujemy w naszej pracowni 601 856 277

Jak tworzymy profil pomiarowy wtryskiwacza?

Nie szukamy jednej liczby, która ma odpowiedzieć na wszystkie pytania. Wtryskiwacz sprawdzamy w kilku obszarach, ponieważ prawidłowy wynik elektryczny nie oznacza automatycznie właściwego dawkowania, a odpowiedni przepływ nie wyklucza nieszczelności.

Wartości w tej sekcji są przykładowe. Pokazują sposób interpretowania pomiarów i nie stanowią danych referencyjnych wtryskiwaczy Opel Karl.

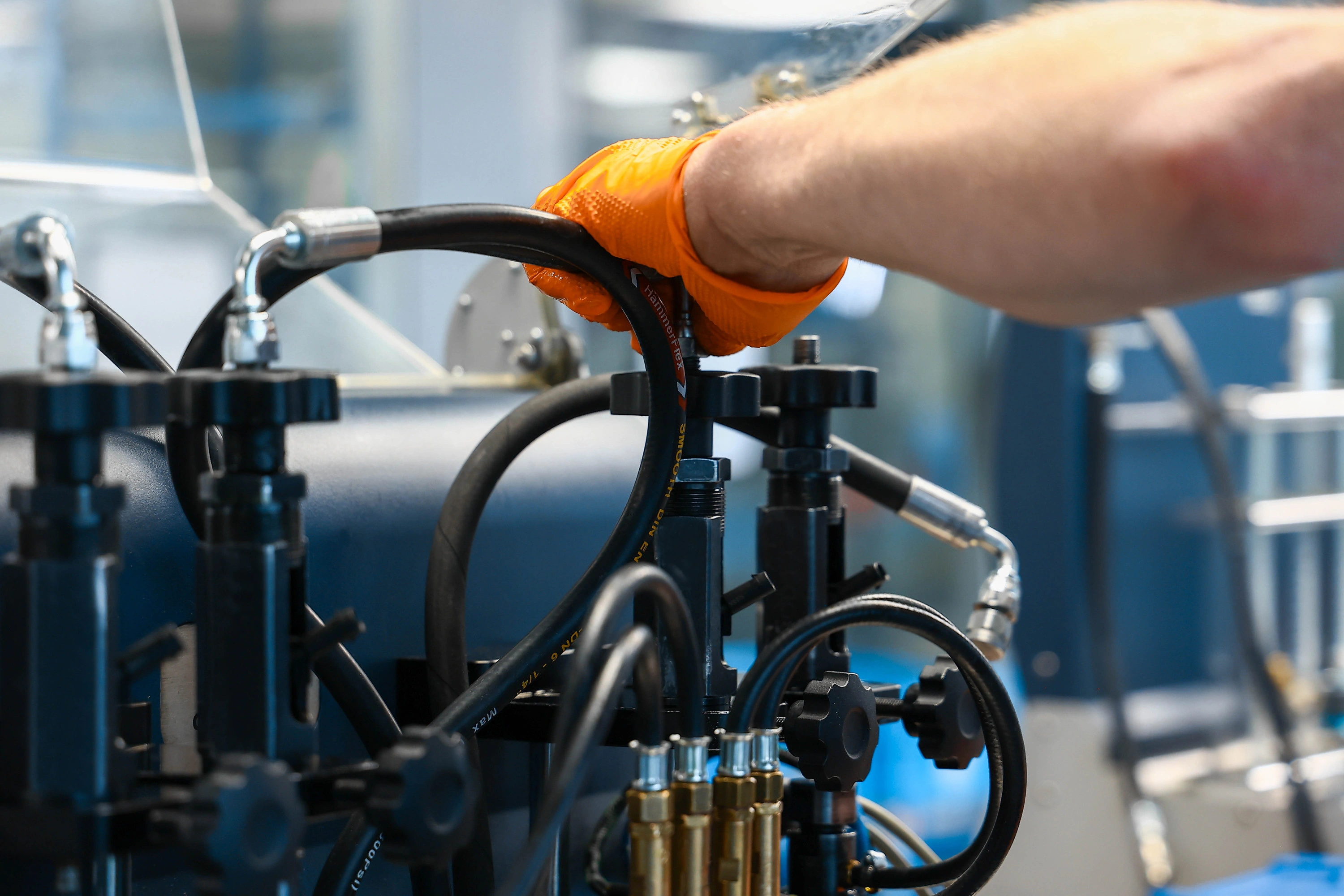

Zaczynamy od strony elektrycznej

Tam, gdzie konstrukcja pozwala na taki pomiar, sprawdzamy parametry cewki. Dla trzech sztuk możemy przykładowo uzyskać 14,6 Ω, 14,5 Ω i 11,8 Ω. Trzecia wartość wyraźnie różni się od dwóch pozostałych i staje się podstawą do dokładniejszej weryfikacji.

Samo sprawdzenie wtryskiwaczy benzynowych multimetrem traktujemy jednak jako kontrolę elektryczną, a nie pełną ocenę sprawności hydraulicznej.

Sprawdzamy czy część pozostaje zamknięta

Podczas próby szczelności obserwujemy rozpylacz bez aktywnego dawkowania. Dwie sztuki mogą utrzymywać 0 kropli przez 95 s, podczas gdy przy trzeciej pojawia się 1 kropla w 95 s.

Porównujemy ilość podawanego medium

Każdy element pracuje w takich samych warunkach testowych. Przykładowy komplet daje 73,2 ml/min, 72,9 ml/min i 67,5 ml/min. Różnica trzeciej sztuki jest już widoczna w liczbach.

Schodzimy do krótkiego sterowania

Wtryskiwacz powinien reagować również wtedy, gdy czas otwarcia jest niewielki. W tym obszarze wychwytujemy problemy, które mogą nie być widoczne przy dłuższym wysterowaniu.

Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy
CENA	od 70 zł
DOSTĘPNOŚĆ	dostępny
WYSYŁKA	1 dzień roboczy*
GWARANCJA	24 miesiące

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Zmniejszamy lub zwiększamy obciążenie

Kolejny punkt pomiarowy pokazuje, czy różnica między sztukami utrzymuje się po zmianie wymaganej dawki. Interesuje nas przebieg charakterystyki, a nie jeden przypadkowo dobry rezultat.

Kontrolujemy większy przepływ

Jeżeli wewnętrzne kanały mają ograniczoną drożność, różnica może stać się bardziej widoczna wraz ze wzrostem wydatku.

Wracamy do tego samego ustawienia

Powtarzalność pozwala rozróżnić stabilny wynik od przypadkowej wartości. Seria 73,0 ml/min, 73,2 ml/min i 73,1 ml/min jest znacznie bardziej uporządkowana niż 73,1 ml/min, 70,0 ml/min i 74,0 ml/min.

Sprawdzamy reakcję gdy przewiduje ją procedura

Przykładowo dwie sztuki mogą reagować po 0,74 ms i 0,76 ms, natomiast trzecia po 0,98 ms. Taka różnica jest kolejnym elementem całego obrazu.

Patrzymy na sposób rozpylania

Nie ograniczamy kontroli do ml/min. Struga powinna być oceniona osobno, ponieważ dwa elementy o podobnym wydatku mogą inaczej rozprowadzać medium.

Łączymy wszystkie próby

Jedna prawidłowa dawka nie potwierdza prawidłowej pracy w całym zakresie. Dlatego ocena końcowa wynika z kilku porównywalnych testów.

Dlaczego trzy sztuki z Karl 1.0 nie dostają jednej wspólnej oceny?

Silnik ma trzy cylindry, ale każdy wtryskiwacz jest niezależnym podzespołem. Różny stopień zabrudzenia, zużycia albo nieszczelności powoduje, że elementy z jednego kompletu nie zawsze pracują identycznie.

Podczas diagnostyki:

• każdej sztuce przypisujemy jej własne wartości,
• nie przenosimy dobrego wyniku jednego wtryskiwacza na cały komplet,
• zestawiamy dawki wykonane przy tych samych ustawieniach,
• porównujemy szczelność i stabilność pracy,
• analizujemy czas reakcji, jeżeli obejmuje go plan,
• sprawdzamy, czy jedna sztuka nie odstaje od pozostałych.

W Opel Karl 1.0 porównujemy trzy wtryskiwacze, ponieważ jednostka ma trzy cylindry.

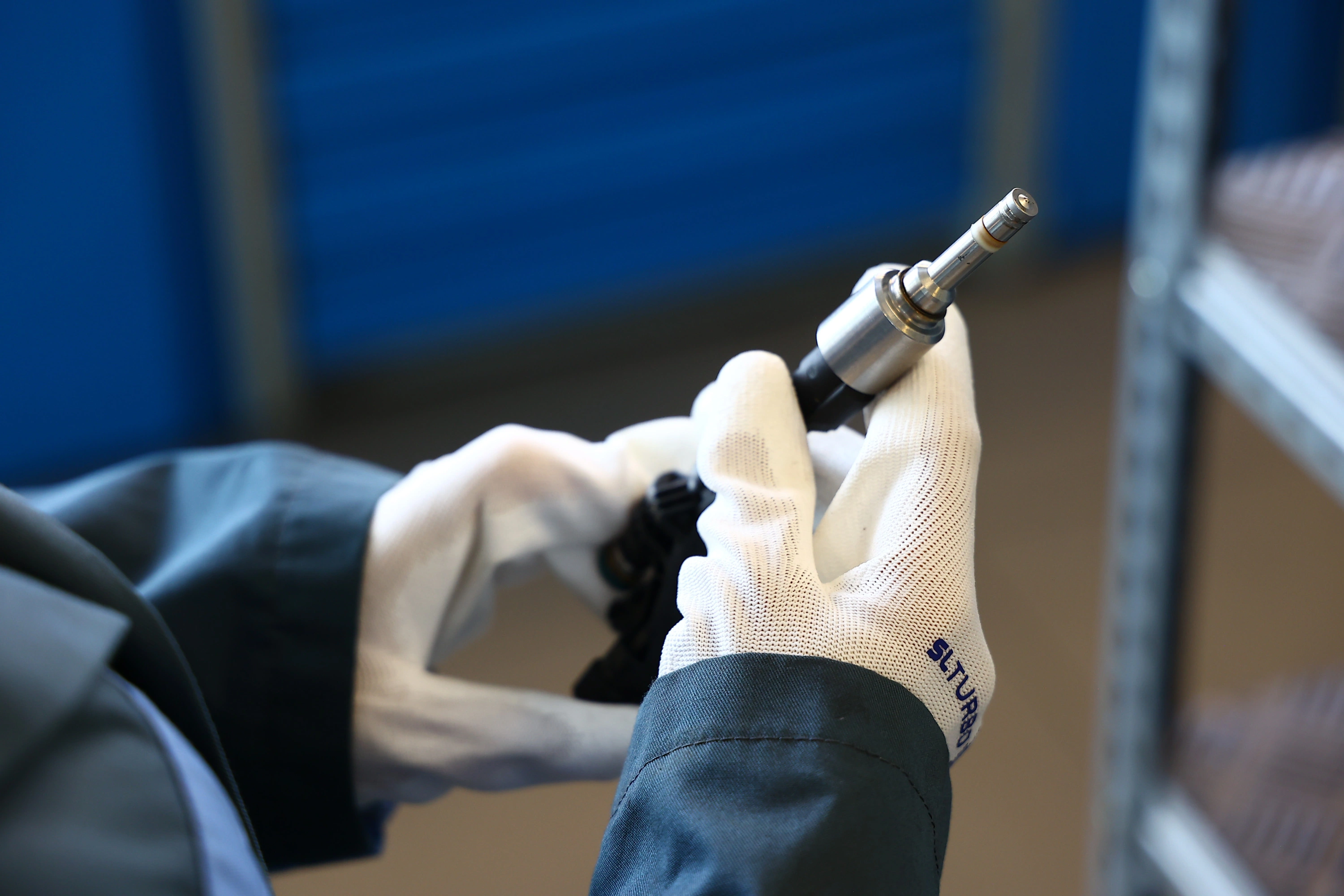

Jak porządkujemy części przed rozpoczęciem diagnostyki?

Każde zlecenie rozpoczynamy od identyfikacji. Pozwala to zachować ciągłość między częścią, pomiarami i dokumentacją końcową.

Odczytujemy oznaczenie

Numer katalogowy zapisujemy przed rozpoczęciem właściwych prac.

Ustalamy producenta i rodzinę części

Nie wszystkie wtryskiwacze benzynowe o podobnym wyglądzie mają tę samą charakterystykę.

Potwierdzamy technologię

Dla opisywanego Karl 1.0 jest to MPI/PFI, czyli wielopunktowy wtrysk pośredni.

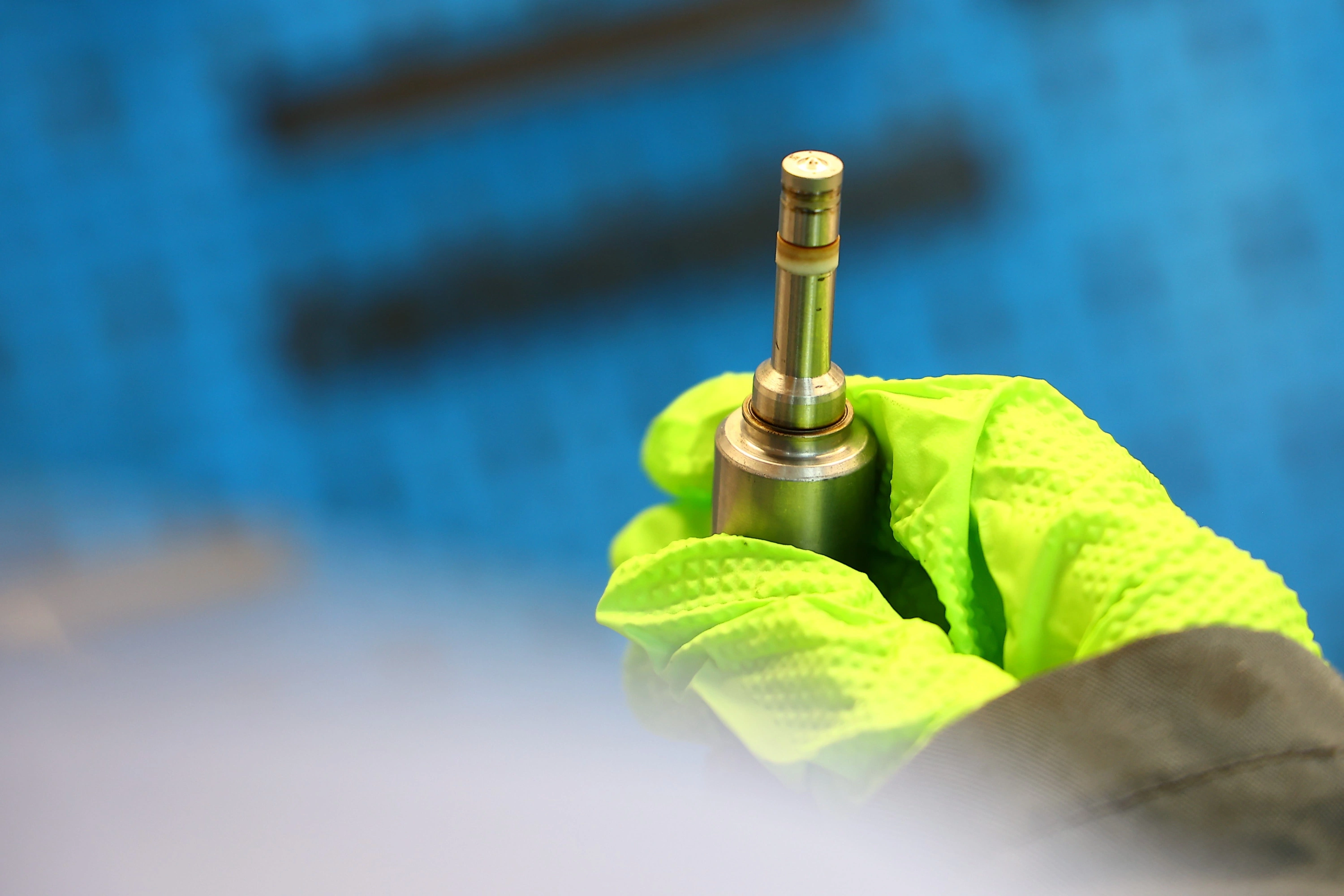

Oglądamy końcówkę i korpus

Kontrolujemy stan zewnętrzny, złącze elektryczne oraz powierzchnie współpracujące z uszczelnieniami.

Zapisujemy ślady uszkodzeń

Pęknięcie, odkształcenie, uszkodzony styk czy ślady niewłaściwego demontażu mają znaczenie jeszcze przed testem.

Weryfikujemy elementy elektryczne

Zakres pomiarów dobieramy do budowy konkretnego wtryskiwacza.

Przypisujemy sztukę do zlecenia

Oznaczenie pozostaje z częścią podczas czyszczenia, badań i kontroli końcowej.

Przed kontaktem dotyczącym Opel Karl przygotuj numer wymontowanego wtryskiwacza albo VIN. W ten sposób identyfikujemy właściwy wariant bez zgadywania.

Dlaczego MPI PFI testujemy inaczej niż GDI?

RÓŻNE WARUNKI TESTOWANIA

Co odróżnia MPI PFI od bezpośredniego GDI

KARL 1.0 • MPI/PFI

Obszar	MPI / PFI	GDI
01Położenie	Wtryskiwacz podaje benzynę do kanału dolotowego.	Końcówka podaje paliwo bezpośrednio do cylindra.
02Ciśnienie	Stosujemy zakres właściwy dla wtrysku pośredniego.	Badanie wymaga kontrolowanego wysokiego ciśnienia.
03Podawanie paliwa	Mieszanka zaczyna powstawać przed cylindrem.	Benzyna rozpylana jest w komorze spalania.
04Warunki pomiaru	Korzystamy z procedur przeznaczonych dla EFI i MPI/PFI.	Potrzebne jest wyposażenie odpowiednie dla systemu bezpośredniego.
05Zastosowanie w Karl	Silnik 1.0 opisany w artykule.	Pokazane wyłącznie jako porównanie technologiczne.

i Opel Karl 1.0 wykorzystuje wielopunktowy wtrysk pośredni MPI/PFI. Przed rozpoczęciem badania dodatkowo potwierdzamy numer konkretnego wtryskiwacza.

Jak przebiega czyszczenie po wykonaniu pierwszych pomiarów?

Wartość początkowa musi powstać przed procesem. Bez niej nie da się później rzetelnie określić, czy dawkowanie rzeczywiście się zmieniło.

Po pierwszym teście:

• usuwamy zabrudzenia z powierzchni wtryskiwacza,
• przygotowujemy element do odpowiedniej metody czyszczenia,
• wykorzystujemy ultradźwięki tam, gdzie są właściwe dla danej konstrukcji,
• oczyszczamy wewnętrzne kanały,
• prowadzimy płukanie,
• usuwamy osady w obrębie końcówki,
• przygotowujemy element ponownie do pomiaru,
• wykonujemy kontrolę po procesie.

Zakres regeneracji wtryskiwaczy benzynowych dobieramy do wyniku diagnostyki. Czyszczenie i czynności regeneracyjne wykonujemy w naszej pracowni, a nie na podstawie samej oceny wizualnej.

Jeżeli po czyszczeniu nadal występuje problem elektryczny albo trwałe zużycie, nie przedstawiamy kolejnego mycia jako rozwiązania.

Co daje nam Carbon Zapp GDU.4R-X podczas badania?

Carbon Zapp GDU.4R-X wykorzystujemy zarówno przy konstrukcjach bezpośrednich GDI, jak i przy konwencjonalnych benzynowych wtryskiwaczach EFI. Stanowisko pozwala jednocześnie obsługiwać do czterech wtryskiwaczy.

W przypadku trzycylindrowego Karl 1.0 montujemy trzy sztuki i porównujemy ich zachowanie w jednakowych warunkach.

Jakie funkcje wykorzystujemy?

Zależnie od numeru części i planu badania:

• wykonujemy dynamiczny elektroniczny pomiar ilości medium,
• zestawiamy kilka sztuk w tym samym punkcie,
• kontrolujemy dawkowanie,
• badamy szczelność,
• porównujemy powtarzalność,
• sprawdzamy reakcję w obsługiwanych zastosowaniach,
• obserwujemy rozpylanie,
• stosujemy dostępne procedury płukania i płukania wstecznego.

Dla konwencjonalnych EFI/MPFI dostępne są procedury niskociśnieniowe właściwe dla tej technologii.

Co oznacza maksymalne 650 bar?

Jest to maksymalna zdolność ciśnieniowa stanowiska, a nie wartość używana do testowania każdego podzespołu. Producent określa GDU.4R-X jako platformę o maksymalnej możliwości do 650 bar.

Wtryskiwaczy MPI/PFI z Opel Karl 1.0 nie badamy przy takim ciśnieniu. Stosujemy warunki odpowiednie dla konkretnej części.

Jak dokładny jest dynamiczny tor pomiarowy?

Dla dynamicznego czujnika XKM producent podaje:

• dokładność ±0,1%,
• powtarzalność ±0,05%,
• zakres 1–1000 ml/min.

Parametry te dotyczą konkretnego toru dynamicznego, a nie wszystkich funkcji całej maszyny.

Jak powstaje ocena końcowa?

Odczyt z urządzenia jest jednym z elementów. Interpretujemy dane pomiarowe razem z właściwymi wartościami odniesienia, procedurą stanowiska i doświadczeniem technika.

Prawidłowe zachowanie przy jednej dawce nie potwierdza jeszcze pozostałych punktów charakterystyki.

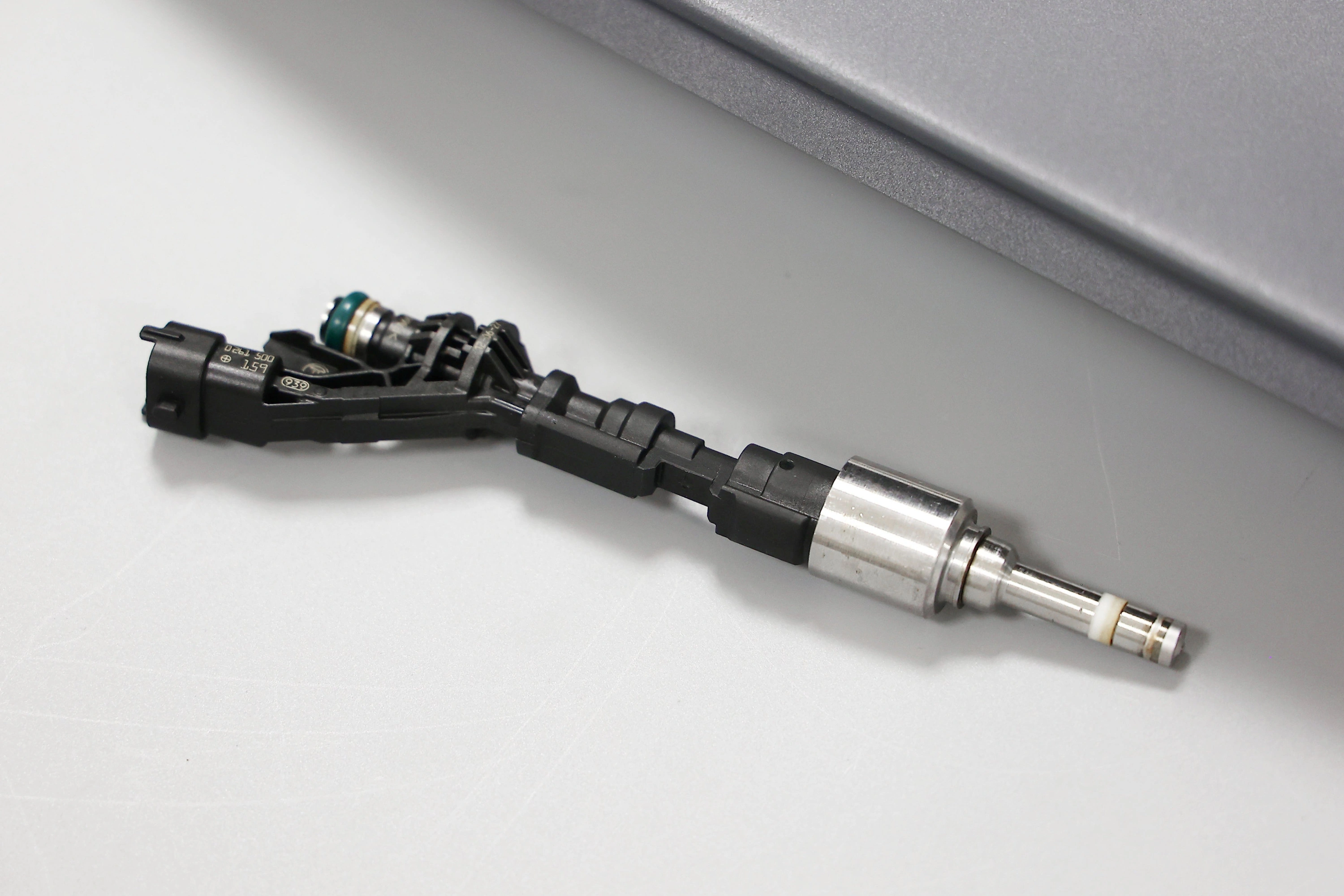

Jak czytamy różnicę pomiędzy pomiarem wejściowym i końcowym?

WYNIK DWÓCH POMIARÓW

Co faktycznie zmieniło się po czyszczeniu

PRZYKŁADOWE DANE

Parametr	Przed czyszczeniem	Po czyszczeniu	Interpretacja wyniku
01Wydatek	66,8 ml/min	72,4 ml/min	W tym punkcie testowym zwiększyła się ilość podawanego medium.
02Rozrzut pomiarów	2,2 ml/min	0,6 ml/min	Kolejne próby stały się bardziej zbliżone do siebie.
03Czas reakcji	0,99 ms	0,77 ms	W przykładzie skrócił się czas odpowiedzi wtryskiwacza.
04Szczelność	1 kropla / 95 s	0 kropli / 95 s	Podczas ponownej próby element pozostał szczelny.
05Rozpylanie	Struga z odchyleniem	Bardziej równomierna struga	Zmienił się sposób rozprowadzania medium przez końcówkę.

i Podane liczby są wyłącznie przykładem sposobu interpretacji pomiarów przed i po czyszczeniu. Nie stanowią danych referencyjnych konkretnego wtryskiwacza Opel Karl.

Czy MPI PFI w Opel Karl wymaga kodowania?

Dla klasycznych elektromagnetycznych wtryskiwaczy MPI/PFI kodowanie nie jest standardowym etapem po czyszczeniu. Nie stosujemy procedur przewidzianych dla innych technologii tylko dlatego, że urządzenie ma takie funkcje.

W konstrukcjach, które rzeczywiście wykorzystują indywidualne dane korekcyjne:

• identyfikujemy konkretną aplikację,
• wykonujemy przewidziane pomiary,
• określamy charakterystykę sztuki,
• generujemy kod wyłącznie dla obsługiwanej technologii,
• przekazujemy właściwe dane razem z wynikiem badania.

Nie przypisujemy indywidualnego kodowania do MPI/PFI z Karl 1.0 bez podstaw technicznych.

Rewitalizacja elementów piezoelektrycznych

Funkcja dotyczy wybranych kompatybilnych konstrukcji bezpośredniego wtrysku wykorzystujących element piezoelektryczny.

Nie odnosi się do klasycznych elektromagnetycznych wtryskiwaczy MPI/PFI z opisywanego Karl 1.0. W innych konstrukcjach rewitalizację wykonujemy tylko wtedy, gdy pozwala na to budowa oraz wynik diagnostyki.

Jak przedstawiamy wynik po zakończeniu zlecenia?

Nie ograniczamy dokumentacji do informacji sprawny albo niesprawny. Przekazujemy dane, na podstawie których powstała ocena.

Zakres obejmuje:

• wynik pierwszego badania,
• zestawienie najważniejszych zmierzonych wartości,
• rezultat próby szczelności,
• dane dotyczące dawkowania,
• informację o powtarzalności,
• czas reakcji, jeśli obejmowała go procedura,
• ocenę obrazu rozpylania,
• wynik po czyszczeniu,
• porównanie trzech sztuk przy badaniu kompletu,
• indywidualny protokół parametrów,
• dokument potwierdzający badanie stanowiskowe,
• wynik końcowej kontroli jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Od czego zależy cena obsługi wtryskiwaczy Karl 1.0?

Sprawdzenie jednego wtryskiwacza pośredniego wynosi 45 zł netto. Sprawdzenie jednej sztuki wtrysku bezpośredniego wynosi 103 zł netto. Cena diagnostyki obejmuje badanie początkowe, czyszczenie w naszej pracowni oraz kontrolę końcową.

Przed rozmową przygotuj numer znajdujący się na wymontowanej części albo VIN. Na tej podstawie ustalamy właściwy podzespół i jego zastosowanie.

Jak realizujemy zlecenie bez dostarczania samochodu?

Do naszej pracowni trafiają wymontowane elementy. Cały proces można przeprowadzić wysyłkowo z dowolnego miejsca w Polsce.

Przebieg zlecenia:

1. otrzymujemy numer wtryskiwacza lub VIN,
2. identyfikujemy część,
3. organizujemy odbiór przesyłki,
4. po dostarczeniu rejestrujemy trzy przekazane sztuki,
5. wykonujemy pierwsze badanie,
6. prowadzimy czyszczenie i uzasadnione czynności regeneracyjne,
7. ponawiamy właściwe pomiary,
8. przygotowujemy wynik diagnostyki,
9. pakujemy sprawdzone elementy albo dobrany podzespół do wysyłki.

Korzystamy z DPD, InPost oraz Paczkomatu. Jeżeli właściwy nowy lub zregenerowany podzespół jest dostępny, może zostać przygotowany do wysłania nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Dostępność elementów potrzebnych do dalszych prac może wpłynąć na termin przygotowania paczki.

Jak przygotować wtryskiwacze do transportu?

Zabezpiecz króćce przed zabrudzeniem i unieruchom elementy wewnątrz opakowania. Do paczki dołącz dane kontaktowe oraz informacje pozwalające przypisać ją do właściwego zlecenia.

Co możemy wyczytać ze STFT i LTFT?

STFT oraz LTFT mówią o kierunku, w którym sterownik koryguje skład mieszanki. Nie określają natomiast bezpośrednio przepływu konkretnego wtryskiwacza.

• STFT jest korektą krótkoterminową i zmienia się na bieżąco.
• LTFT pokazuje tendencję zapisaną na podstawie dłuższego okresu pracy.
• +8% oznacza, że sterownik dodaje paliwo.
• -6% oznacza, że dawka jest przez sterownik zmniejszana.

Ograniczony przepływ wtryskiwacza może współtworzyć warunki prowadzące do korekty dodatniej. Nadmierne dawkowanie lub nieszczelność mogą przesuwać regulację w przeciwnym kierunku.

Nie diagnozujemy jednak konkretnej sztuki na podstawie samego STFT czy LTFT. Na korekty wpływają również dolot, zapłon, ciśnienie paliwa, sygnały czujników oraz stan mechaniczny silnika.

Co najczęściej powoduje pogorszenie pracy wtryskiwacza?

Zmiana parametrów nie musi pojawić się nagle. Często zaczyna się od coraz większej różnicy dawkowania albo mniej prawidłowej strugi.

Podczas badania bierzemy pod uwagę:

• osady gromadzące się przy rozpylaczu,
• zanieczyszczenia przenoszone z paliwem,
• ograniczenie przekroju wewnętrznych kanałów,
• nieprawidłową pracę cewki,
• nieszczelność po zamknięciu,
• zużycie wpływające na rozpylanie.

Efektem mogą być:

• niestabilne obroty,
• szarpanie przy zmianie obciążenia,
• zwiększone zużycie benzyny,
• słabsza reakcja silnika,
• zaburzenie składu mieszanki,
• większe obciążenie katalizatora.

Nierówna praca silnika na wolnych obrotach związana z wtryskiwaczami benzynowymi jest objawem wymagającym weryfikacji, ale nie pozwala jeszcze wskazać niesprawnej sztuki bez pomiarów.

Również awaria Check Engine przy wtryskiwaczach benzynowych nie jest samodzielną diagnozą wtryskiwacza. Podobne objawy mogą wynikać z zapłonu, dolotu albo innych elementów sterowania mieszanką.

Co zmienia jakość paliwa?

Benzyna przenosi przez układ bardzo drobne zanieczyszczenia, które z czasem mogą odkładać się w kanałach wtryskiwacza. Osady przy końcówce wpływają również na kształt strugi.

Paliwo pozostające przez długi okres w zbiorniku starzeje się. Obecność biokomponentów zwiększa znaczenie wilgoci, szczególnie podczas dłuższego postoju.

Woda i inne zanieczyszczenia sprzyjają tworzeniu osadów oraz korozji. Dlatego sam przebieg pojazdu nie opisuje całej historii pracy wtryskiwacza.

Dlaczego końcową decyzję opieramy na pomiarach?

Na wyglądzie części nie widać różnicy kilku ml/min. Nie da się również wzrokowo określić czasu reakcji albo powtarzalności kolejnych cykli.

Dlatego cały proces obejmuje:

• ponad 30 lat doświadczenia przy układach wtryskowych,
• stanowiska do benzynowych MPI/PFI i GDI,
• Carbon Zapp GDU.4R-X,
• pierwszy test przed rozpoczęciem prac,
• czyszczenie i regenerację wykonywane w naszej pracowni,
• pomiary kontrolne po procesie,
• porównanie wszystkich trzech sztuk,
• indywidualne oznaczanie wtryskiwaczy,
• dokumentowanie wartości pomiarowych,
• wysokociśnieniowe testy konstrukcji GDI,
• kodowanie jedynie zgodnych zastosowań,
• oddzielne stanowiska dla kolejnych etapów,
• obsługę wysyłkową z całej Polski.

Dopiero kontrola końcowa pokazuje, czy wcześniejsze odchylenie rzeczywiście ustąpiło. Nie przyjmujemy, że samo wykonanie czyszczenia oznacza automatycznie przywrócenie prawidłowych parametrów.

FAQ

Czy Opel Karl 1.0 ma bezpośredni wtrysk benzyny?

Nie. Opisywana jednostka wykorzystuje wielopunktowy wtrysk pośredni MPI/PFI. Paliwo jest podawane przed cylindrem, a nie bezpośrednio do komory spalania.

Dlaczego komplet Karl 1.0 składa się z trzech wtryskiwaczy?

Silnik 1.0 jest trzycylindrowy, dlatego każdy cylinder ma przypisany jeden element wielopunktowego układu wtryskowego.

Czy prawidłowa rezystancja wystarcza do uznania wtryskiwacza za sprawny?

Nie. Pomiar elektryczny nie potwierdza dawkowania, szczelności, powtarzalności ani sposobu rozpylania.

Czy brak wzrostu wydatku po czyszczeniu oznacza problem?

Nie zawsze. Jeżeli drożność była wcześniej prawidłowa, przepływ może pozostać niemal taki sam. Ocenę uzupełniają pozostałe parametry.

Czy trzy wtryskiwacze trzeba wymieniać razem?

Nie podejmujemy takiej decyzji bez badania. Najpierw zapisujemy osobny wynik każdej sztuki i porównujemy cały komplet.

Regeneracja czyszczenie i testy wtryskiwaczy Opel Karl

W sprawie wtryskiwaczy benzynowych Opel Karl 1.0 skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.

Na podstawie numeru przekazanego wtryskiwacza lub VIN dobieramy właściwy wariant MPI/PFI. Dostarczone do serwisu elementy badamy, czyścimy i regenerujemy w naszej pracowni, a po zakończeniu wykonujemy kontrolę parametrów. Sprawdzamy również dostępność odpowiedniego podzespołu nowego albo zregenerowanego.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski. Pod numerem 601 856 277 ustalamy aktualną cenę, dostępność części i zakres realizacji.
