Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Corsa B SPI CFI MPI PFI 1.0 1.2 1.4 i 1.6 już od 49 zł
Diagnostykę wtryskiwaczy zaczynamy od pomiaru ich pracy. W naszej pracowni badamy konstrukcje pośrednie MPI/PFI, SPI, CFI oraz bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i inne układy benzynowe. Korzystamy z profesjonalnych stanowisk probierczych, a każdy wynik analizuje technik zajmujący się układami wtryskowymi.
W Opel Corsa B spotykamy dwa rozwiązania wtrysku pośredniego. Starsze 1.2 z silnikami 12NZ, C12NZ i X12SZ oraz część 1.4 C14NZ i X14SZ wykorzystują centralny wtrysk określany jako CPI, CFI lub SPI. Z kolei 1.0 X10XE, późniejsze 1.2 X12XE, 1.4 C14SE i X14XE oraz 1.6 C16XE i X16XE korzystają z konstrukcji wielopunktowych MPI/PFI lub SFI. Dokumentacja serwisowa uwzględnia również centralny system Multec w C16NZ.
Dlatego przy Corsa B sama informacja 1.2 albo 1.4 nie wystarcza nam do dobrania procedury. Najpierw ustalamy numer części i dokładny wariant układu.
Jakie badania wykonujemy przy wtryskiwaczach benzynowych?
Nie szukamy jednego wyniku, który ma odpowiedzieć na wszystkie pytania. Szczelność, dawkowanie, reakcja elektryczna i rozpylanie opisują inne cechy pracy wtryskiwacza, dlatego sprawdzamy je oddzielnie.
Kontrola elektryczna
Przy konstrukcjach elektromagnetycznych wykonujemy pomiar rezystancji wtryskiwacza. Jeżeli trzy elementy MPI uzyskają np. 14,4 Ω, 14,3 Ω i 14,5 Ω, a czwarty 10,9 Ω, ostatni wynik wyraźnie różni się od kompletu.
Próba szczelności
Po zamknięciu elementu kontrolujemy, czy rozpylacz nadal przepuszcza medium. Wynik 0 kropli przez 90 s wygląda inaczej niż pojawienie się 2 kropli w tym samym czasie.
Pomiar wydatku
Sprawdzamy ilość podawanego medium przy ustalonych warunkach. Przy komplecie MPI możemy otrzymać np. 118,7 ml/min, 119,1 ml/min, 118,9 ml/min i 111,6 ml/min. Porównanie od razu pokazuje sztukę o mniejszym wydatku.
Mała dawka
Krótki impuls pozwala sprawdzić, jak szybko i powtarzalnie rozpylacz reaguje przy niewielkim czasie sterowania. Nieprawidłowość niewidoczna przy dłuższym otwarciu może ujawnić się właśnie tutaj.
| Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy | |
| CENA | od 70 zł |
| DOSTĘPNOŚĆ | dostępny |
| WYSYŁKA | 1 dzień roboczy* |
| GWARANCJA | 24 miesiące |
Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!
Dawkowanie przy częściowym obciążeniu
W kolejnym punkcie zwiększamy czas sterowania zgodnie z procedurą testową. Dzięki temu widzimy, czy charakterystyka zmienia się równomiernie.
Większy wydatek
Przy dłuższym otwarciu kontrolujemy zachowanie wtryskiwacza w zakresie większego przepływu. Ograniczona drożność może powodować wtedy wyraźniejsze odchylenie.
Powtarzalność
Ten sam punkt wykonujemy kilkukrotnie. Wyniki 116,8 ml/min, 117,0 ml/min i 116,9 ml/min wskazują na mały rozrzut, podczas gdy 116,8 ml/min, 112,5 ml/min i 115,1 ml/min wymagają dalszej analizy.
Czas reakcji
Jeżeli plan testowy przewiduje odpowiedni pomiar, sprawdzamy opóźnienie reakcji po podaniu sygnału sterującego. Różnica np. pomiędzy 0,83 ms a 1,10 ms pozwala wychwycić wolniej reagującą sztukę.
Rozpylanie
Obserwujemy sposób formowania strugi. Sama ilość medium nie wystarcza, jeżeli końcówka podaje je nierównomiernie albo obraz rozpylania wyraźnie odbiega od pozostałych elementów.
Dlaczego badamy każdą sztukę osobno i porównujemy cały komplet?
W Corsa B sposób analizy zależy od rodzaju układu.
Przy centralnym SPI/CFI mamy jeden element odpowiadający za podanie paliwa do całego silnika. Tam skupiamy się na jego charakterystyce w różnych punktach pracy.
Przy MPI/PFI porównujemy kilka osobnych wtryskiwaczy, ponieważ:
- każda sztuka może mieć inny stopień zużycia,
- dobry wynik jednego elementu nie potwierdza stanu pozostałych,
- różnice w wydatku są najlepiej widoczne przy jednakowych warunkach testowych,
- osobno zestawiamy szczelność i powtarzalność,
- czas reakcji porównujemy wtedy, gdy obejmuje go procedura,
- oceniamy także równomierność rozpylania całego kompletu.
Jeżeli trzy wtryskiwacze podają około 119 ml/min, a jeden 112 ml/min, właśnie porównanie zestawu pokazuje skalę różnicy.
Jak wygląda przyjęcie wtryskiwaczy do serwisu?
Przy Corsa B zaczynamy od rozpoznania części, a dopiero później wybieramy parametry stanowiska.

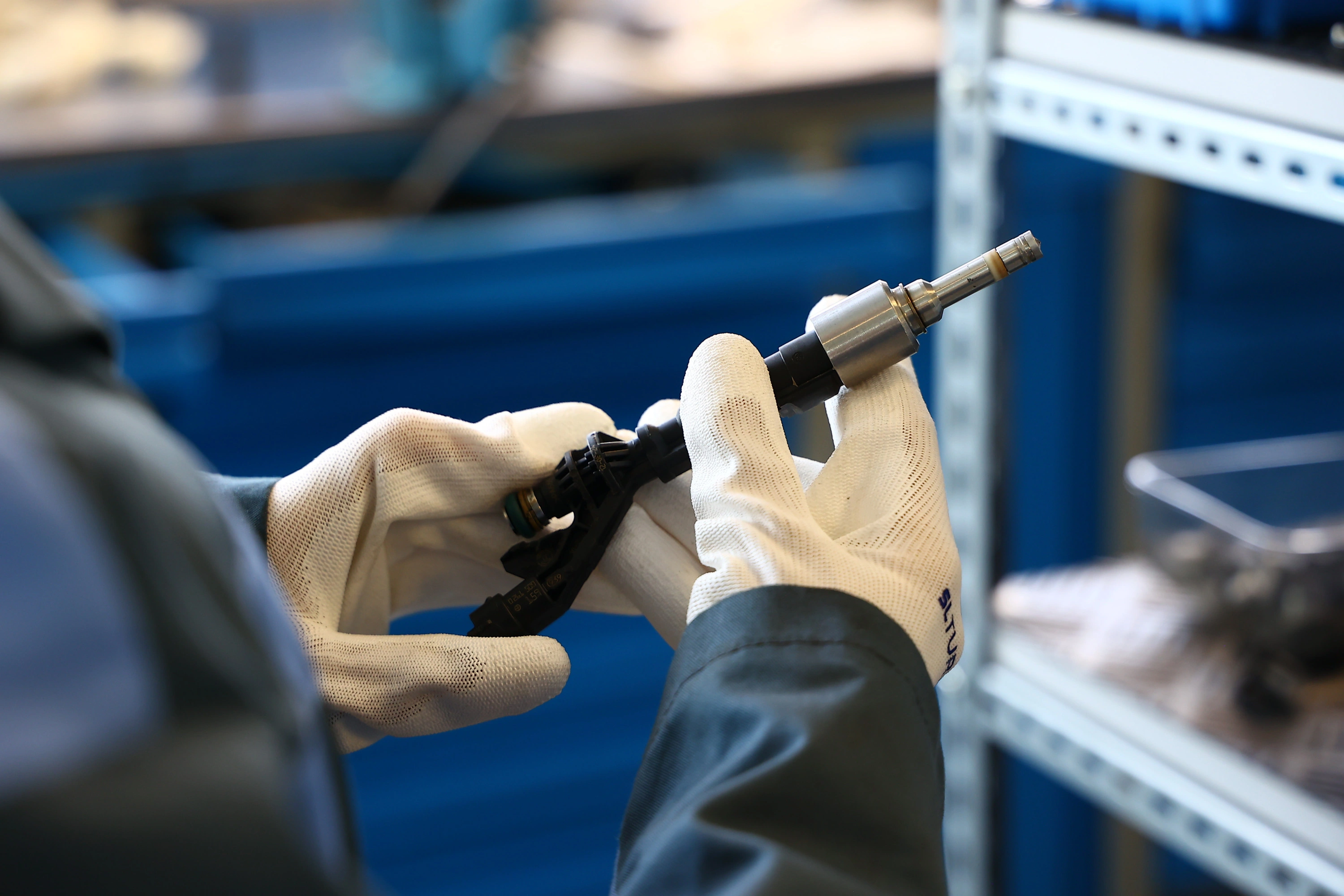

1. Odczytujemy numer wtryskiwacza
Zapisujemy oznaczenia znajdujące się na korpusie i zestawiamy je z przekazanymi danymi pojazdu.
2. Identyfikujemy producenta
Ustalamy producenta oraz rodzinę konstrukcyjną wtryskiwacza.
3. Rozpoznajemy sposób podawania paliwa
Sprawdzamy, czy część pochodzi z centralnego układu SPI/CFI/CPI, czy z wielopunktowego MPI/PFI.

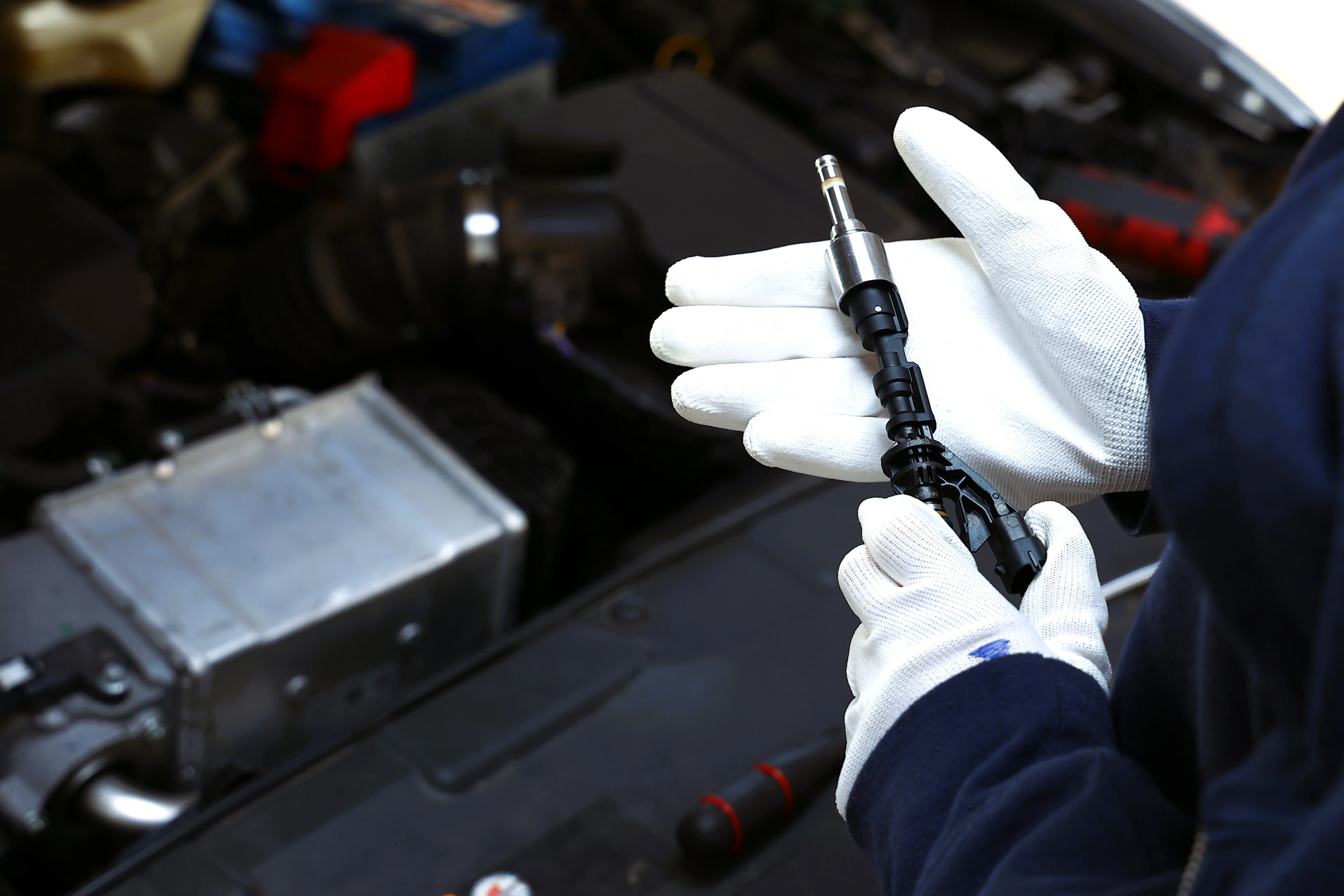

4. Wykonujemy oględziny
Kontrolujemy korpus, końcówkę, złącze, powierzchnie uszczelniające i ślady uszkodzeń po demontażu.
5. Sprawdzamy część elektryczną
W konstrukcjach pozwalających na odpowiedni pomiar wykonujemy kontrolę obwodu przed uruchomieniem właściwych testów.
6. Oznaczamy zlecenie
Każda przekazana sztuka otrzymuje oznaczenie przypisane do konkretnego zestawu. Dzięki temu podczas czyszczenia i kolejnych pomiarów nie mieszamy wyników między częściami.
Przy Opel Corsa B 1.0, 1.2, 1.4 i 1.6 przygotuj numer wymontowanego wtryskiwacza lub VIN. Przy 1.2 i 1.4 szczególnie istotne jest ustalenie, czy mamy do czynienia z centralnym czy wielopunktowym układem.
Wtrysk pośredni kontra bezpośredni
| Obszar | SPI / CFI / CPI | MPI / PFI | GDI |
|---|---|---|---|
01Liczba punktów wtrysku |
Jeden centralny wtryskiwacz. | Osobny element pracuje przy każdym cylindrze. | Osobne wtryskiwacze podają paliwo do cylindrów. |
02Miejsce podania paliwa |
Paliwo trafia centralnie do układu dolotowego. | Paliwo jest podawane przy kanałach dolotowych. | Paliwo trafia bezpośrednio do komory spalania. |
03Warunki pracy |
Klasyczny wtrysk pośredni o niskim ciśnieniu. | Również wtrysk pośredni z kilkoma elementami. | Wymaga wysokiego ciśnienia i innej procedury testowej. |
04Sposób badania |
Analizujemy charakterystykę jednego centralnego elementu. | Porównujemy cały komplet w jednakowych warunkach. | Stosujemy procedurę przeznaczoną dla wtrysku bezpośredniego. |
05Corsa B |
Występuje w części wersji 1.2 1.4 i 1.6. | Występuje w 1.0 oraz wybranych 1.2 1.4 i 1.6. | Nie jest systemem stosowanym w opisanych silnikach Corsa B. |
Jak przebiega czyszczenie wtryskiwaczy w naszej pracowni?
Najpierw zapisujemy parametry początkowe. Pozwala nam to później ocenić, czy czyszczenie rzeczywiście zmieniło dawkowanie, szczelność lub powtarzalność.
W naszej pracowni:
- usuwamy zabrudzenia zewnętrzne,
- przygotowujemy element do właściwej procedury,
- w odpowiednich konstrukcjach wykonujemy czyszczenie ultradźwiękowe wtryskiwaczy benzynowych,
- prowadzimy czyszczenie kanałów wewnętrznych,
- wykonujemy płukanie w sposób dopasowany do konstrukcji,
- ponownie montujemy część na stanowisku,
- wracamy do wcześniej wykonanych punktów testowych.
Jeżeli przed procesem wydatek wynosi 112,4 ml/min, a po czyszczeniu 118,6 ml/min, sprawdzamy jednocześnie, czy poprawiła się powtarzalność oraz rozpylanie. Sama zmiana jednej liczby nie kończy oceny.
Jeżeli parametry pozostają praktycznie bez zmian, nie uznajemy automatycznie, że problem został usunięty.
Zakres regeneracji wtryskiwaczy benzynowych ustalamy po pierwszych pomiarach. Czyszczenie i uzasadnione czynności regeneracyjne wykonujemy w naszej pracowni, a rezultat potwierdzamy kontrolą końcową.

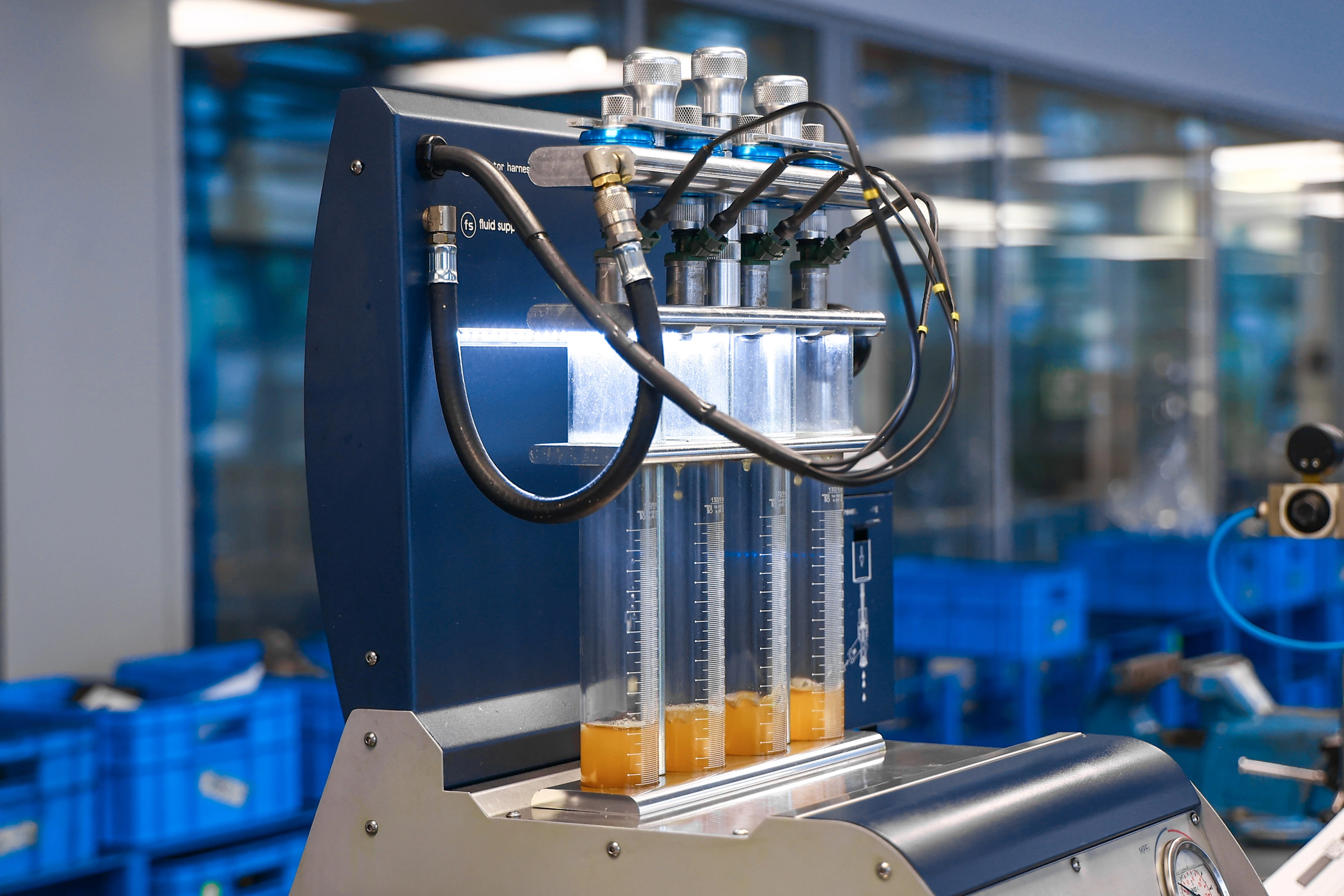

Diagnostyka na stanowisku Carbon Zapp GDU.4R-X
Carbon Zapp GDU.4R-X wykorzystujemy zarówno przy współczesnych wtryskiwaczach bezpośrednich, jak i w obsługiwanych konwencjonalnych konstrukcjach benzynowych EFI/MPFI. Stanowisko pozwala jednocześnie zamontować do czterech wtryskiwaczy. Producent dla klasycznych MPFI wskazuje badanie w zakresie do 10 bar, natomiast maksymalna zdolność wysokociśnieniowa aktualnej wersji GDU.4R-X wynosi 650 bar.
Przy Opel Corsa B nie wykorzystujemy 650 bar jako ciśnienia testowego. Ten parametr opisuje maksymalną możliwość maszyny dla odpowiednich konstrukcji GDI, a nie warunki właściwe dla starego wtrysku pośredniego.
Dla części obsługiwanych przez stanowisko dobieramy adapter, sterowanie oraz warunki odpowiadające konstrukcji wtryskiwacza.
Co kontrolujemy na stanowisku?
W zależności od typu części i dostępnej procedury wykorzystujemy:
- dynamiczny pomiar ilości medium,
- porównanie kilku wtryskiwaczy jednocześnie,
- kontrolę powtarzalności kolejnych cykli,
- testy przy zmienianym czasie sterowania,
- płukanie i płukanie wsteczne w obsługiwanych zastosowaniach,
- pomiar czasu reakcji poprzez tor RSP tam, gdzie konfiguracja pozwala na jego wykorzystanie.
Carbon Zapp opisuje RSP jako rozwiązanie do pomiaru mechanicznego czasu reakcji od sygnału sterującego do rzeczywistego początku wtrysku.
Jak dokładny jest dynamiczny pomiar?
Dla czujnika XKM producent podaje dokładność ±0,1%, powtarzalność ±0,05% oraz zakres 1–1000 ml/min. Są to parametry dynamicznego toru pomiarowego XKM, a nie jedna wspólna dokładność wszystkich funkcji urządzenia.
Jak oceniamy wynik?
Technik zestawia dane z poszczególnych punktów, właściwą procedurę urządzenia oraz wartości stosowane dla konkretnego zastosowania. Jeden poprawny punkt nie wystarcza, ponieważ odchylenie może pojawić się przy innym czasie sterowania lub wydatku.

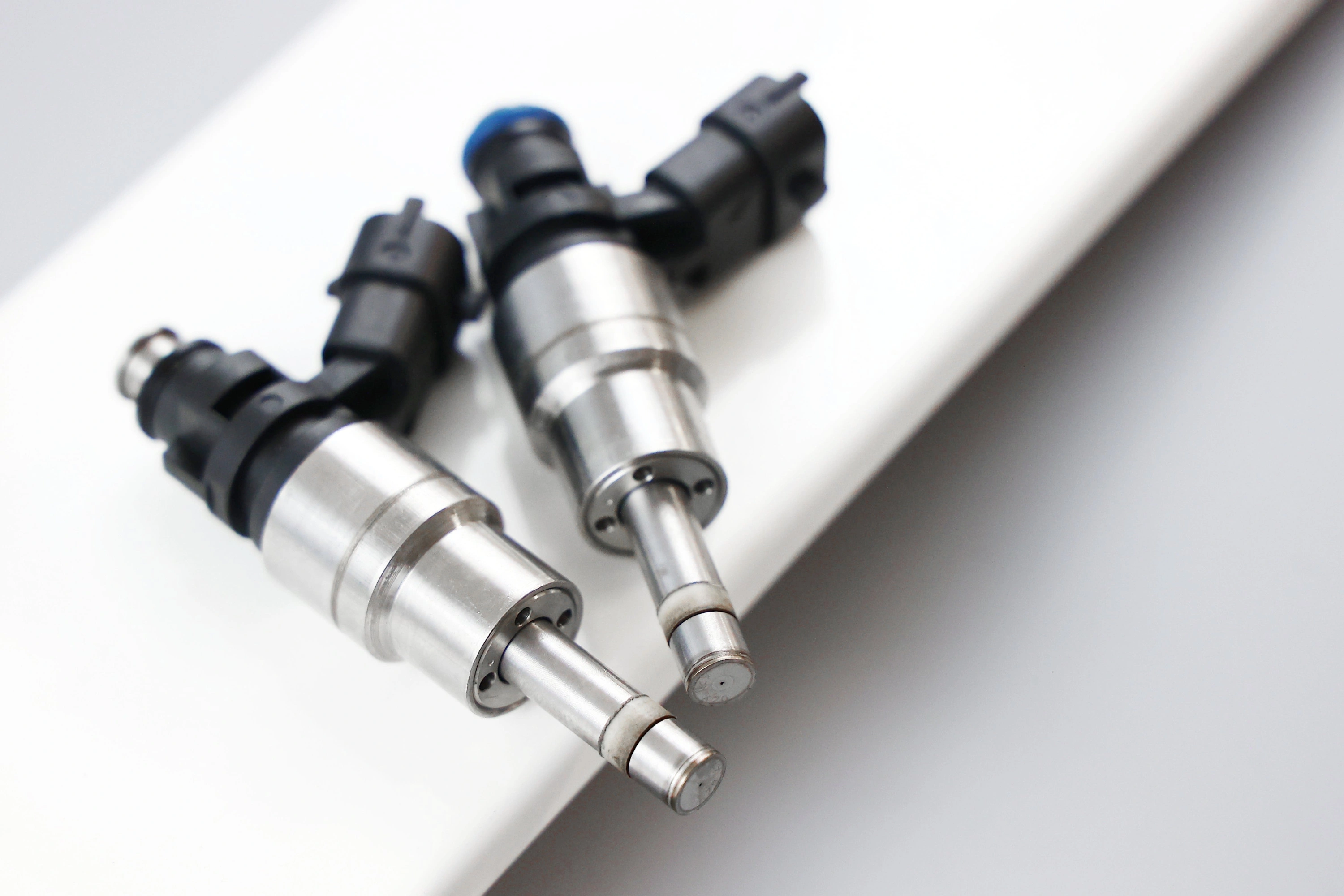

Porównanie wyników przed i po czyszczeniu
| Parametr | Przed czyszczeniem | Po czyszczeniu | Znaczenie zmiany |
|---|---|---|---|
01Wydatek dynamiczny |
112,4 ml/min | 118,6 ml/min | W sprawdzanym punkcie zwiększył się przepływ. |
02Rozrzut kolejnych prób |
3,2 ml/min | 0,7 ml/min | Kolejne cykle są bardziej powtarzalne. |
03Czas reakcji |
1,08 ms | 0,91 ms | W planie obejmującym ten pomiar reakcja jest szybsza. |
04Szczelność |
2 krople / 90 s | 0 kropli / 90 s | W drugim pomiarze nie obserwujemy wycieku. |
05Rozpylanie |
Nierównomierna struga | Równomierniejsza struga | Zmienił się sposób rozprowadzania medium. |
Kodowanie i rewitalizacja wtryskiwaczy benzynowych
Wtryskiwaczy Opel Corsa B nie traktujemy jak współczesnych konstrukcji wymagających indywidualnego kodu korekcyjnego.
Przy klasycznych SPI/CFI oraz MPI/PFI:
- identyfikujemy numer konkretnej części,
- badamy jej charakterystykę,
- zapisujemy wyniki dla danej sztuki,
- porównujemy komplet przy MPI/PFI,
- po wykonanym procesie przeprowadzamy kontrolę końcową,
- nie generujemy kodu korekcyjnego tam, gdzie dana konstrukcja go nie wykorzystuje.
Kodowanie stosujemy wyłącznie przy innych obsługiwanych wtryskiwaczach benzynowych, dla których technologia i baza stanowiska przewidują indywidualne dane.
Rewitalizacja elementów piezoelektrycznych
GDU.4R-X posiada funkcje związane z rewitalizacją stosu piezo dla wybranych konstrukcji GDI. Nie jest to procedura odnosząca się do klasycznych elektromagnetycznych wtryskiwaczy stosowanych w Corsa B.
Przy odpowiednich współczesnych konstrukcjach wykonujemy taki proces w naszej pracowni i potwierdzamy wynik ponownym testem.
Co otrzymuje klient po badaniu?
Po zakończeniu zlecenia przekazujemy dane odnoszące się do rzeczywiście wykonanych pomiarów.
W zależności od zakresu badania przygotowujemy:
- wynik testu początkowego,
- zestawienie zmierzonych parametrów,
- rezultat kontroli szczelności,
- dane dotyczące wydatku,
- informację o powtarzalności,
- czas reakcji, jeśli dany plan go obejmuje,
- ocenę rozpylania,
- wynik badania po czyszczeniu,
- porównanie wszystkich sztuk przy układzie MPI/PFI,
- indywidualny protokół parametrów,
- dokument potwierdzający test stanowiskowy,
- wynik końcowej kontroli jakości.
Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.
Ile kosztuje sprawdzenie wtryskiwacza benzynowego?
Sprawdzenie jednego wtryskiwacza pośredniego wynosi 45 zł netto. Cena dotyczy jednej sztuki i obejmuje test początkowy, czyszczenie wykonane w naszej pracowni oraz kontrolę końcową.
Stawka 103 zł netto za sztukę dotyczy diagnostyki wtryskiwacza bezpośredniego. W silnikach Opel Corsa B opisanych w tym artykule mamy do czynienia z wtryskiem pośrednim.
Przed kontaktem przygotuj numer wymontowanego wtryskiwacza lub VIN.
Odbiór kurierski i obsługa wysyłkowa w całej Polsce
Wtryskiwacze Opel Corsa B przyjmujemy również wysyłkowo. Cały proces od przekazania części do odesłania wyniku realizujemy bez konieczności osobistej wizyty.
Jak przebiega zlecenie?
1. Otrzymujemy numer wtryskiwacza albo VIN.
2. Ustalamy rodzaj części i sposób jej przekazania.
3. Organizujemy odbiór kurierski.
4. Po dostarczeniu rejestrujemy element lub cały komplet.
5. Wykonujemy pierwszy test i zapisujemy wynik.
6. Czyszczenie oraz potrzebne czynności serwisowe realizujemy w naszej pracowni.
7. Powtarzamy pomiary i przygotowujemy dokumentację.
8. Wtryskiwacze lub dobrany podzespół pakujemy do przesyłki zwrotnej.
Obsługujemy przesyłki z całej Polski. Dostępna jest dostawa DPD, InPost oraz do Paczkomatu. Jeżeli właściwa nowa albo zregenerowana część znajduje się na stanie, może zostać przygotowana do wysyłki nawet w ciągu 24 godzin.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie. Termin przygotowania przesyłki może się wydłużyć, jeżeli do dalszych czynności potrzebna jest część, której nie mamy aktualnie na miejscu.
Jak przygotować wtryskiwacze do transportu?
Osłoń króćce i końcówki przed zabrudzeniem. Elementy ułóż tak, aby nie przemieszczały się ani nie uderzały o siebie, a do paczki dołącz dane potrzebne do przypisania przesyłki do zlecenia.
Korekty paliwowe STFT i LTFT
Korekty paliwowe pokazują, jak sterownik zmienia dawkę względem wartości obliczonej dla bieżących warunków pracy.
- STFT opisuje korektę krótkoterminową i reaguje szybko na zmianę mieszanki.
- LTFT pokazuje korektę utrzymywaną przez sterownik w dłuższym okresie.
- Wartość dodatnia, np. +7%, oznacza zwiększanie dawki paliwa.
- Wartość ujemna, np. -5%, oznacza jej zmniejszanie.
Przy starszych odmianach Corsa B dostępność oraz sposób przedstawienia adaptacji zależą od zastosowanego sterownika. C12NZ, X12SZ, X10XE czy X14XE nie korzystają z identycznych systemów zarządzania silnikiem, dlatego nie zakładamy, że każdy wariant pokaże dokładnie te same pola diagnostyczne. Poszczególne jednostki występowały między innymi z Multec oraz Bosch Motronic M1.5.5.
Ograniczony wydatek wtryskiwacza może mieć udział w powstawaniu dodatniej korekty, a zbyt duże dawkowanie lub nieszczelność mogą działać w przeciwnym kierunku.
Sama wartość STFT albo LTFT nie potwierdza uszkodzenia konkretnego wtryskiwacza.
Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?
W starszym układzie benzynowym na wynik wtryskiwacza wpływa nie tylko sam rozpylacz. Po latach pracy znaczenie ma także czystość paliwa, stan elektryczny elementu i drożność jego wnętrza.
Do przyczyn zaliczamy:
- nagromadzone osady,
- zanieczyszczenia przenoszone z paliwem,
- zwężenie wewnętrznych kanałów,
- uszkodzenie albo zmianę parametrów cewki,
- utratę szczelności,
- zużycie wpływające na rozpylanie.
Skutkiem może być:
- nierówna praca silnika na wolnych obrotach,
- szarpanie przy zmianie obciążenia,
- większe zużycie benzyny,
- słabsza reakcja na przyspieszenie,
- problemy z rozruchem,
- niewłaściwy skład mieszanki,
- zwiększone obciążenie katalizatora.
Takie zachowanie silnika nie wskazuje automatycznie na wtryskiwacz. Podobne objawy mogą wynikać z układu zapłonowego, dolotu, zasilania paliwem albo kondycji mechanicznej jednostki, dlatego decyzję opieramy na pomiarze.
Jak paliwo wpływa na stan części?
Benzyna może przenosić drobiny, które stopniowo odkładają się w kanałach oraz przy rozpylaczu. Przy samochodzie eksploatowanym sporadycznie znaczenie ma również starzenie paliwa pozostającego długo w zbiorniku.
Biokomponenty wpływają na sposób zachowania benzyny w obecności wilgoci. Woda i osady sprzyjają korozji oraz powstawaniu zanieczyszczeń.
Źródło problemu ustalamy jednak na podstawie stanu konkretnej części i wykonanych pomiarów.

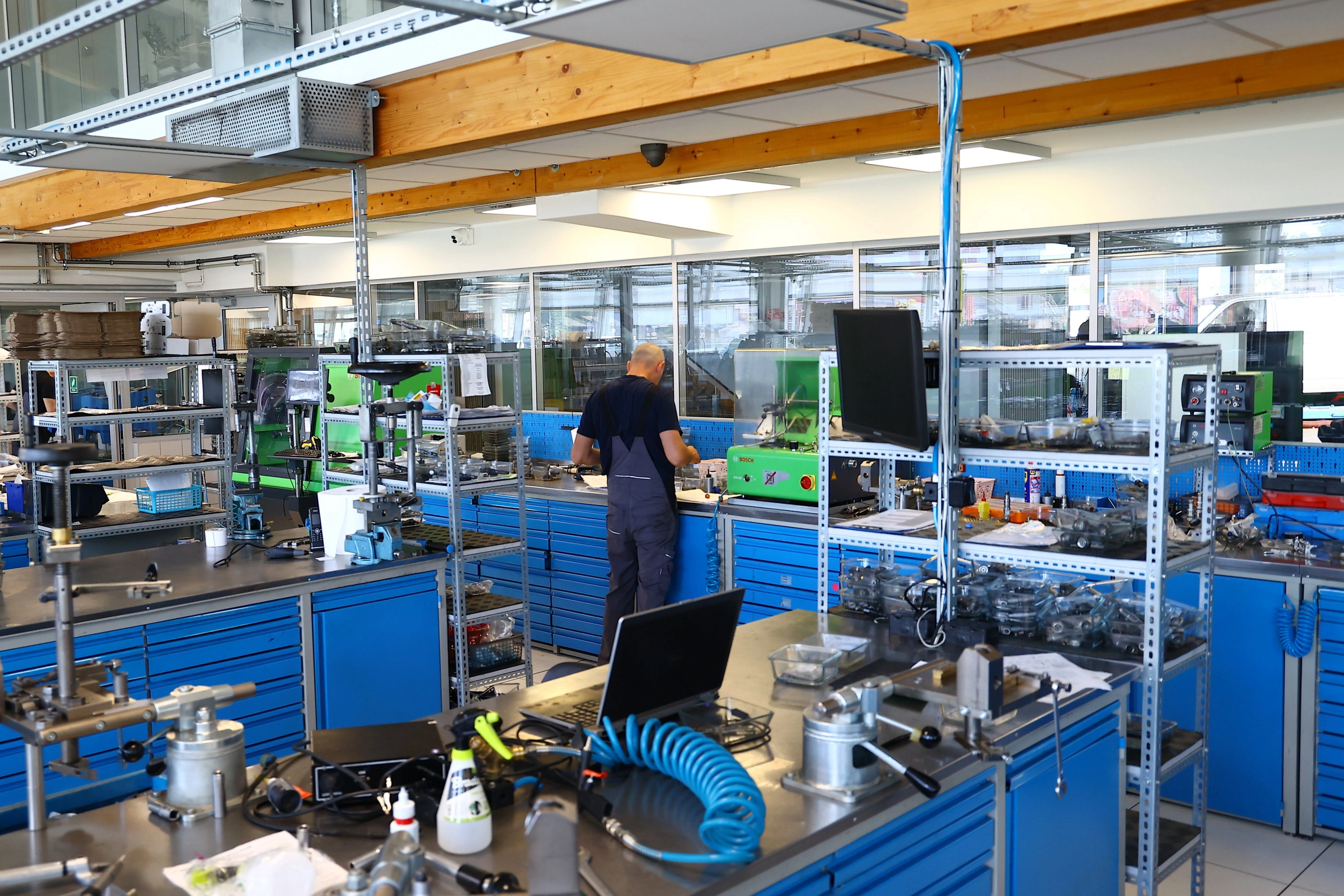

Dlaczego warto powierzyć wtryskiwacze specjalistycznej pracowni?
W Corsa B mamy zarówno bardzo proste centralne układy Multec, jak i wielopunktowe konstrukcje Bosch i GM. Dlatego najpierw identyfikujemy część, a dopiero później dobieramy sposób jej badania.
W ramach zlecenia:
- korzystamy z ponad 30 lat doświadczenia przy układach wtryskowych,
- obsługujemy centralne SPI/CFI oraz wielopunktowe MPI/PFI,
- oddzielamy badanie niskociśnieniowego wtrysku pośredniego od GDI,
- wykonujemy pomiar przed rozpoczęciem czyszczenia,
- realizujemy czyszczenie i regenerację w naszej pracowni,
- korzystamy z Carbon Zapp oraz innych stanowisk,
- ponownie testujemy część po wykonanym procesie,
- zestawiamy wyniki kilku sztuk przy MPI/PFI,
- dokumentujemy uzyskane parametry,
- oznaczamy elementy i zachowujemy ich przypisanie do zlecenia,
- korzystamy z wydzielonych stanowisk dla kolejnych etapów,
- obsługujemy zlecenia wysyłkowe z całej Polski.
O wyniku procesu decydują końcowe parametry, a nie sam wygląd oczyszczonego elementu.
FAQ
Czy Opel Corsa B 1.2 zawsze ma jeden wtryskiwacz?
Nie. Starsze 1.2 z 12NZ, C12NZ i X12SZ korzystają z centralnego CPI/CFI, natomiast X12XE ma wielopunktowy wtrysk benzyny. Dlatego identyfikujemy konkretną wersję przed rozpoczęciem badania.
Czy Corsa B 1.0 ma centralny wtrysk?
X10XE 1.0 12V wykorzystuje wielopunktowy układ sterowany przez Bosch Motronic M1.5.5.
Czy 1.4 Corsa B może mieć dwa różne rodzaje wtrysku?
Tak. C14NZ oraz X14SZ występowały z centralnym Multec, a C14SE i X14XE z wielopunktowym podawaniem paliwa.
Czy po czyszczeniu wystarczy sprawdzić tylko wydatek?
Nie. Ponownie oceniamy również inne parametry objęte planem, np. szczelność, powtarzalność lub rozpylanie.
Czy wtryskiwacze Corsa B wymagają kodowania?
Klasyczne układy SPI/CFI i MPI/PFI z tego modelu nie wykorzystują indywidualnego kodu korekcyjnego typowego dla niektórych współczesnych konstrukcji. Po procesie kluczowa jest kontrola rzeczywistych parametrów.
Diagnostyka czyszczenie i regeneracja wtryskiwaczy Opel Corsa B
W sprawie wtryskiwaczy benzynowych Opel Corsa B 1.0, 1.2, 1.4 i 1.6 skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.
Na podstawie numeru części lub VIN identyfikujemy właściwą konstrukcję, ustalamy zakres diagnostyki i sprawdzamy dostępność odpowiedniego podzespołu. Wtryskiwacze przekazane do serwisu testujemy, czyścimy i regenerujemy w naszej pracowni, a jeżeli potrzebna jest wymiana, sprawdzamy dostępność części zregenerowanej lub nowej.
Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski. Podczas kontaktu ustalamy aktualną cenę, dostępność oraz możliwy zakres realizacji.
Komentarze
