Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI TSI Volkswagen up! 1.0 już od 49 zł

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

W naszej pracowni wykonujemy diagnostykę benzynowych układów wtryskowych pośrednich i bezpośrednich, w tym MPI/PFI oraz GDI, FSI, TFSI i TSI. Wtryskiwacze sprawdzamy na specjalistycznych stanowiskach probierczych, wykorzystując procedury dopasowane do konkretnej konstrukcji.

W Volkswagenie up! pojemność 1.0 nie oznacza jednego rodzaju wtryskiwacza. W zależności od wersji silnika stosowano zarówno wolnossące jednostki MPI z wtryskiem pośrednim, jak i turbodoładowane 1.0 TSI wykorzystujące bezpośredni wtrysk benzyny. Dlatego przed badaniem lub doborem części ustalamy kod silnika oraz numer zamontowanego elementu.

Volkswagen up! 1.0 – wersja silnika decyduje o sposobie badania

Przy diagnostyce wtryskiwaczy w Volkswagenie up! 1.0 kluczowe jest prawidłowe rozpoznanie konkretnej wersji jednostki. Sama informacja o modelu i pojemności silnika nie wystarcza, ponieważ w obrębie tej samej gamy stosowano różne rozwiązania układu zasilania, wymagające odmiennego sposobu badania.

Przed rozpoczęciem testów ustalamy dokładne oznaczenie silnika oraz identyfikujemy numer zamontowanego wtryskiwacza. Dzięki temu możemy dobrać właściwe stanowisko probiercze, sposób sterowania oraz zakres pomiarów odpowiedni dla danej konstrukcji. W razie potrzeby korzystamy również z numeru VIN, który pomaga potwierdzić właściwe zastosowanie części.

Takie podejście ogranicza ryzyko błędnej identyfikacji i pozwala oceniać wtryskiwacz według parametrów właściwych dla konkretnego układu, a nie na podstawie ogólnego oznaczenia 1.0.

Od przyjęcia wtryskiwacza do rozpoczęcia testu

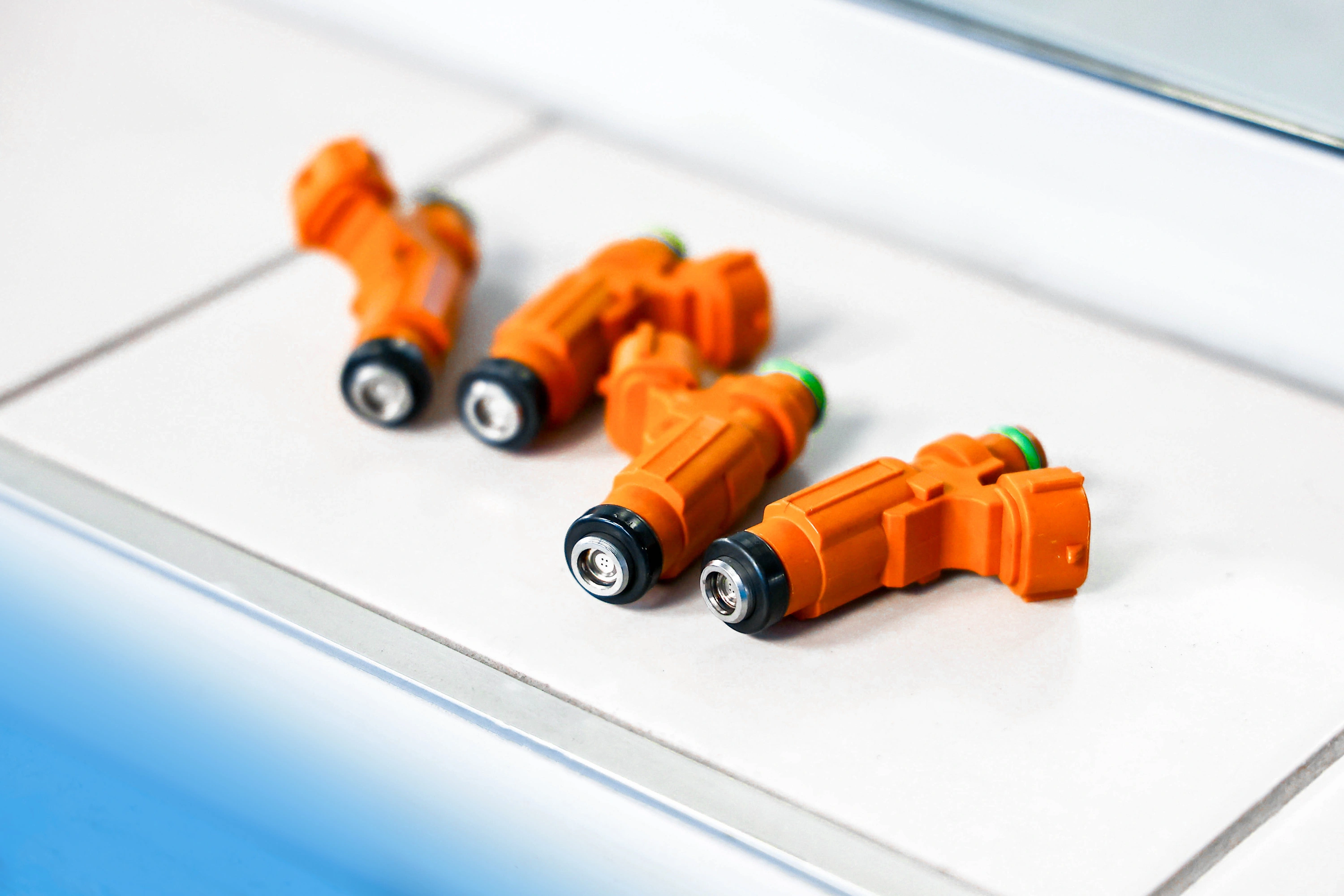

• Odczytujemy oznaczenia i numer katalogowy wtryskiwacza.
• Identyfikujemy producenta oraz technologię układu.
• Oglądamy korpus, końcówkę i miejsca uszczelnienia.
• Sprawdzamy, czy element nie ma uszkodzeń mechanicznych mogących wykluczyć dalszą obsługę.
• Kontrolujemy część elektryczną w zakresie właściwym dla danej konstrukcji.
• Każdy wtryskiwacz oznaczamy i przypisujemy do konkretnego zlecenia.

Jeżeli otrzymujemy komplet, wszystkie elementy pozostają odpowiednio oznaczone przez kolejne etapy badania, czyszczenia i kontroli końcowej. Dzięki temu wynik konkretnego wtryskiwacza możemy później zestawić z pozostałymi sztukami z tego samego silnika.

MPI i TSI w Volkswagenie up! – dlaczego stosujemy różne procedury?

Podobny objaw może mieć kilka różnych przyczyn

Nierówna praca Volkswagena up!, szarpanie lub podwyższone spalanie nie wskazują automatycznie na uszkodzenie wtryskiwacza. Podobne zachowanie silnika może wynikać także z układu zapłonowego, dolotowego, zasilania paliwem, czujników lub problemów mechanicznych.

W samych wtryskiwaczach spotykamy między innymi odkładające się zanieczyszczenia, ograniczenie przepływu wewnętrznych kanałów, nieprawidłowości części elektrycznej, utratę szczelności oraz zmianę charakterystyki rozpylania. W układzie bezpośrednim szczególnie istotny jest również stan końcówki pracującej bezpośrednio przy komorze spalania.

Podczas diagnostyki możemy zauważyć:

• nierówną pracę na biegu jałowym,
• szarpanie podczas przyspieszania,
• większe zużycie paliwa,
• osłabienie reakcji silnika,
• błędy dotyczące składu mieszanki lub wypadania zapłonu,
• pogorszenie składu spalin i większe obciążenie układu oczyszczania spalin.

Objaw jest wskazówką diagnostyczną, a nie rozpoznaniem uszkodzenia. Stan konkretnego wtryskiwacza potwierdzamy dopiero podczas pomiarów na stanowisku probierczym.

Znaczenie ma również paliwo. Podczas dłuższego przechowywania benzyna ulega procesom starzenia, a w układzie mogą powstawać osady wpływające na małe kanały i końcówkę wtryskiwacza. Biokomponenty obecne w paliwie zmieniają jego właściwości magazynowe, a obecność wilgoci lub zanieczyszczeń dodatkowo pogarsza warunki pracy precyzyjnych elementów układu. Dlatego przy ocenie przyczyn zabrudzenia bierzemy pod uwagę nie tylko przebieg samochodu, ale również sposób eksploatacji.

Carbon Zapp GTBR-X – szczegółowa diagnostyka wtryskiwaczy GDI

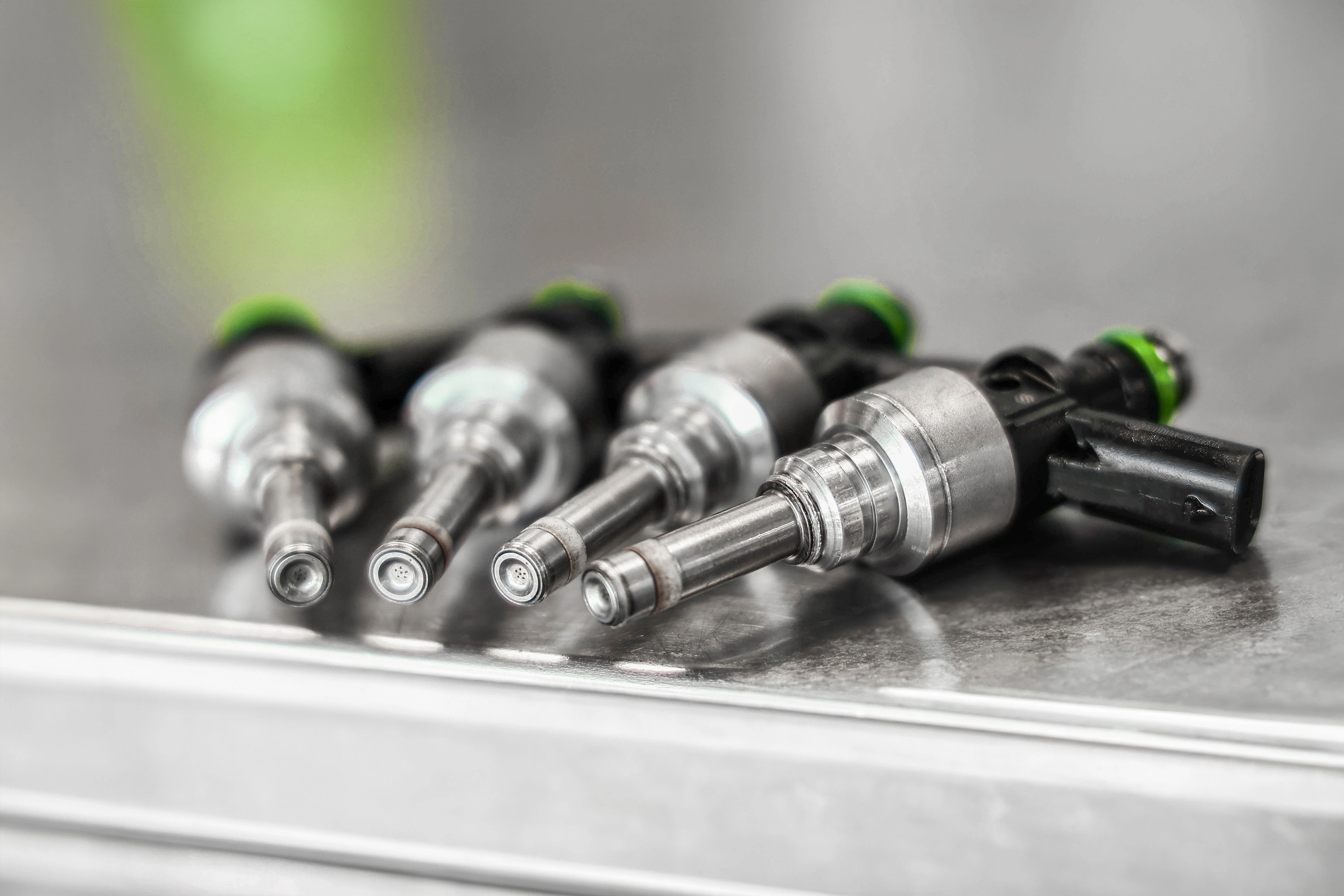

W naszej pracowni Carbon Zapp GTBR-X wykorzystujemy przede wszystkim do badania wtryskiwaczy benzynowych bezpośredniego wtrysku. Jest to czterokanałowe stanowisko przeznaczone do diagnostyki i obsługi konstrukcji GDI różnych producentów.

Producent wskazuje zastosowanie między innymi dla konstrukcji Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Aktualna specyfikacja podaje cztery niezależne kanały pomiarowe, cztery przepływomierze oraz maksymalną zdolność układu wysokiego ciśnienia do 1250 barów – parametry dobieramy do jego konstrukcji i właściwego testplanu.

Najpierw sprawdzamy część elektryczną

Przed oceną dawkowania kontrolujemy właściwości elektryczne wtryskiwacza. W zależności od konstrukcji badamy między innymi rezystancję, indukcyjność, pojemność oraz ewentualne zwarcie do masy. Ma to znaczenie, ponieważ poprawny przepływ w pojedynczym punkcie nie wyklucza problemu elektrycznego. Wtryskiwacz musi nie tylko podać określoną ilość medium, ale również prawidłowo i powtarzalnie reagować na sterowanie.

Kontrolujemy wycieki zewnętrzne

Sprawdzamy korpus, połączenia oraz obszary, przez które medium nie powinno wydostawać się poza właściwą drogę przepływu. Taki test pozwala wykryć nieprawidłowości, których nie pokaże sama wartość dawki.

Osobno badamy szczelność końcówki

Po zamknięciu wtryskiwacza obserwujemy rozpylacz. Sprawdzamy, czy nie występuje kapanie, sączenie lub inny niekontrolowany przepływ medium. To szczególnie istotne, ponieważ wtryskiwacz może osiągać prawidłową dawkę podczas otwarcia, a jednocześnie pozostawać nieszczelny po zakończeniu wysterowania. Prawidłowy wynik ilościowy nie zastępuje więc testu szczelności.

Jeden pomiar dawki to za mało

Sprawności wtryskiwacza GDI nie oceniamy na podstawie jednego cyklu. Badamy jego zachowanie w różnych punktach pracy określonych przez właściwą procedurę. W zależności od testplanu analizujemy warunki odpowiadające między innymi większemu obciążeniu, pracy na biegu jałowym, dawkom emisyjnym oraz małym dawkom i dotryskom. Porównujemy:

• wielkość podawanej dawki,
• jej stabilność,
• zachowanie przy zmianie punktu pracy,
• różnice pomiędzy kolejnymi cyklami,
• różnice pomiędzy wtryskiwaczami należącymi do jednego kompletu.

Dzięki temu wychwytujemy element, który zachowuje się poprawnie przy jednym sposobie sterowania, ale zaczyna odbiegać od pozostałych przy innej dawce lub innych warunkach.

Sprawdzamy powtarzalność

Pojedynczy poprawny wynik nie zamyka badania. Wykonujemy kolejne cykle i obserwujemy, czy wtryskiwacz za każdym razem reaguje podobnie. Jeżeli dawka zmienia się pomiędzy kolejnymi pomiarami mimo zachowania tych samych warunków, jest to ważna informacja o jego stabilności. Przy komplecie dodatkowo widzimy, czy jedna sztuka zaczyna zachowywać się inaczej niż pozostałe.

Badamy przy kilku poziomach ciśnienia

Wtryskiwacz bezpośredni może pracować prawidłowo w jednym punkcie, a przy innym ciśnieniu wykazać odchylenie dawkowania, reakcji lub szczelności. Dlatego nie stosujemy jednej uniwersalnej wartości dla wszystkich konstrukcji. Maksymalne możliwości stanowiska nie są parametrem konkretnego testu. Właściwe ciśnienie ustalamy według badanego numeru wtryskiwacza i dostępnej procedury.

Mierzymy czas reakcji

Jeżeli procedura danego wtryskiwacza obejmuje ten parametr, sprawdzamy czas odpowiedzi na sygnał sterujący oraz powtarzalność reakcji. Ma to praktyczne znaczenie przy badaniu kompletu. Dwa wtryskiwacze mogą podać zbliżoną ilość medium, ale jeden z nich może reagować na sterowanie inaczej niż pozostałe. Taka różnica nie musi być widoczna w samym końcowym wyniku objętościowym.

Obserwujemy sposób tworzenia strugi

Podczas pracy sprawdzamy także zachowanie końcówki wtryskiwacza. Oceniamy sposób formowania strugi, jej równomierność i ewentualne widoczne zaburzenia. Porównujemy również rozpylanie poszczególnych sztuk. Podobna dawka nie daje pewności, że wszystkie wtryskiwacze tworzą mieszankę w taki sam sposób.

Cztery kanały – cztery niezależne wyniki

Na GTBR-X badamy do czterech wtryskiwaczy jednocześnie. Każdy z nich ma oddzielny pomiar przepływu, dzięki czemu wszystkie elementy kompletu pracują w porównywalnych warunkach, ale są oceniane indywidualnie. W jednym cyklu możemy więc porównać dawkowanie, szczelność, stabilność oraz czas reakcji.

Testplany i CloudX

Przy obsłudze konkretnego numeru wtryskiwacza korzystamy z bazy i testplanów dostępnych dla stanowiska. Platforma CloudX służy między innymi do obsługi aktualizowanych danych, sprawdzania dostępności procedur i pracy z protokołami. Punktem odniesienia jest konkretna konstrukcja oraz numer części. Producent wymienia CloudX jako platformę do aktualizacji bazy, protokołów i obsługi danych stanowiska.

Po wykonanych czynnościach powtarzamy badanie

Kontrola końcowa obejmuje ponowne sprawdzenie parametrów właściwych dla badanego elementu. Zestawiamy wyniki części elektrycznej, szczelności, dawkowania i poszczególnych punktów pracy. Sprawdzamy również powtarzalność, stabilność oraz cały komplet. Jeżeli dany testplan obejmuje pomiar czasu reakcji, porównujemy także ten parametr. Wtryskiwacza nie uznajemy za sprawny wyłącznie dlatego, że został oczyszczony lub osiągnął prawidłową wartość w jednym punkcie pomiarowym.

Pozostałe stanowiska w naszej pracowni

• Hartridge Excalibur GDi Master stosujemy do diagnostyki zarówno wtrysku bezpośredniego GDI, jak i wtrysku pośredniego PFI; producent przewiduje obsługę konstrukcji cewkowych i piezoelektrycznych.
• Carbon Zapp GDU.4R-X wykorzystujemy do wtryskiwaczy GDI oraz konwencjonalnych wtryskiwaczy benzynowych, a maksymalny zakres jego układu wysokiego ciśnienia wynosi 650 barów.
• Carbon Zapp GS4/10 stosujemy przy szerokiej grupie wtryskiwaczy benzynowych, w tym MPI oraz wybranych konstrukcjach bezpośrednich.

Dzięki kilku stanowiskom dobieramy wyposażenie do konkretnej budowy wtryskiwacza oraz zakresu potrzebnej diagnostyki.

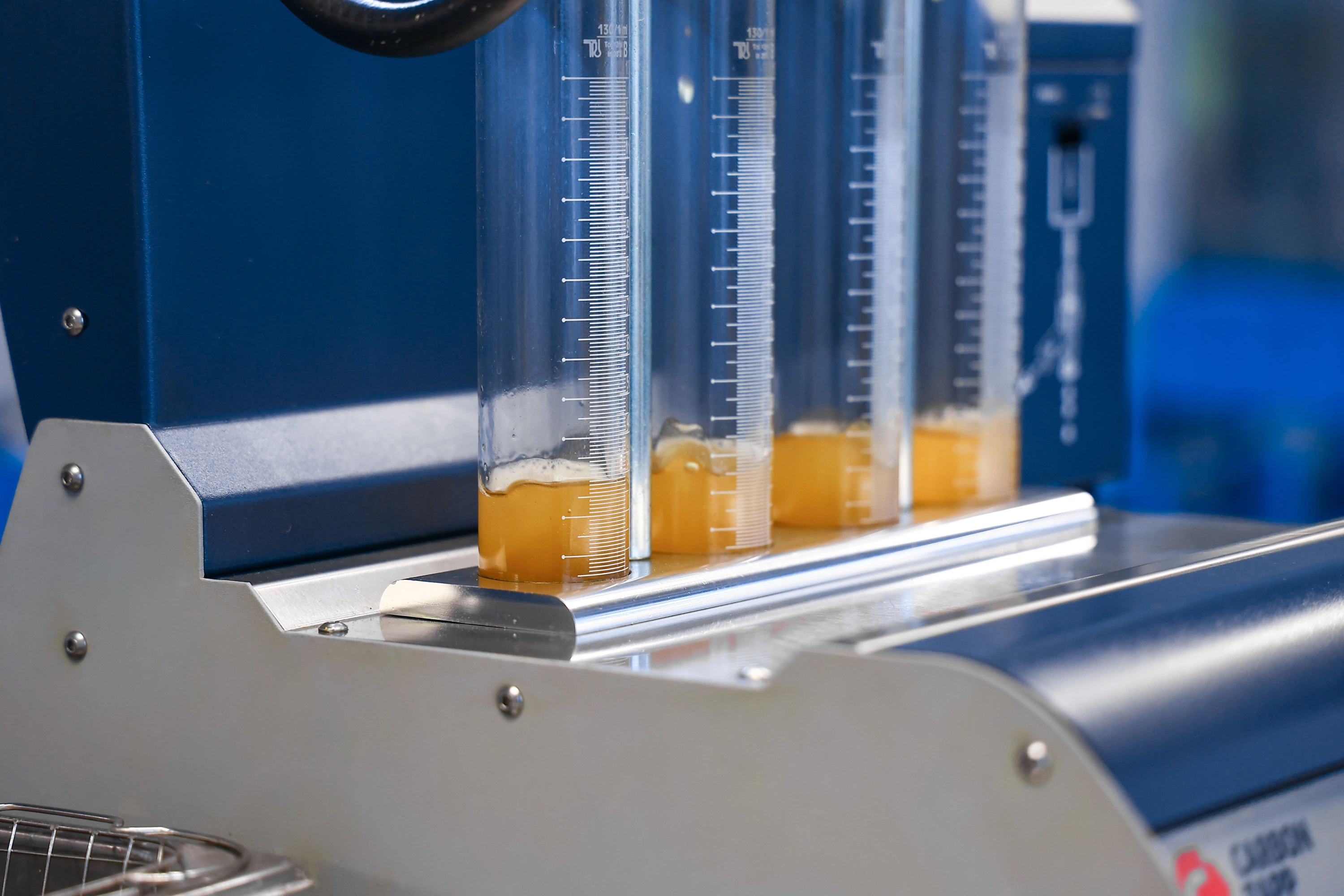

Zbliżona dawka nie oznacza identycznego rozpylania

Pomiar ilości medium jest jednym z podstawowych elementów testu, ale nie opisuje całej pracy wtryskiwacza. Dwie sztuki mogą uzyskać zbliżony wynik dawki, a jednocześnie różnić się sposobem rozprowadzenia paliwa.

Dopiero połączenie wyniku ilościowego z oceną rozpylania i szczelności pozwala szerzej ocenić zachowanie elementu. Dlatego nie porównujemy kompletu wyłącznie na podstawie jednej wartości liczbowej.

Co rzeczywiście zmieniło się po czyszczeniu?

Wyniki przed i po czyszczeniu porównujemy z procedurą przewidzianą dla konkretnego wtryskiwacza oraz właściwymi wartościami odniesienia. Ocenę uzupełnia technik, który zestawia kilka parametrów jednocześnie, zamiast koncentrować się wyłącznie na dawce. Poprawa jednego wyniku nie jest jednak automatycznie potwierdzeniem pełnej sprawności. Wtryskiwacz może odzyskać prawidłową dawkę, ale nadal wykazywać problem ze szczelnością, reakcją, rozpylaniem albo zachowaniem w innym punkcie pracy.

Nie stosujemy jednej uniwersalnej tolerancji procentowej do wszystkich benzynowych wtryskiwaczy.

Czy wtryskiwacze benzynowe trzeba kodować?

Nie każdy wtryskiwacz benzynowy wymaga kodowania. Konieczność wykonania tej procedury zależy od konstrukcji wtryskiwacza, systemu sterowania oraz wymagań producenta pojazdu.

Kodowanie polega na wykorzystaniu indywidualnej charakterystyki elementu i – w systemach, które to przewidują – utworzeniu lub zastosowaniu kodu korekcyjnego. Taki kod pozwala sterownikowi uwzględnić charakterystykę konkretnego wtryskiwacza. W naszej pracowni kodujemy wybrane konstrukcje, dla których przewiduje to technologia stanowiska i właściwa procedura. Carbon Zapp podaje między innymi możliwość kodowania określonych wtryskiwaczy Siemens VDO/Continental.

W przypadku Volkswagena up! 1.0 TSI nie zakładamy z góry, że każda wymiana wtryskiwacza wymaga nadania indywidualnego kodu. Procedurę sprawdzamy dla konkretnego numeru części i wersji sterownika.

Kodowanie nie jest tym samym co:

• adaptacja – procedura, podczas której układ sterowania dostosowuje określone wartości do aktualnych warunków pracy,
• reset wartości wyuczonych – usunięcie danych wcześniej zapisanych przez sterownik,
• kodowanie wtryskiwacza – wprowadzenie indywidualnych danych charakterystycznych dla elementu, jeżeli dany system je wykorzystuje.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach piezoelektrycznych wykonujemy czynności związane z przywracaniem właściwości stosu piezo, jeżeli budowa wtryskiwacza i wynik diagnostyki pozwalają na taką procedurę. Nie traktujemy jednak każdego wtryskiwacza GDI jako konstrukcji piezoelektrycznej – zakres prac zawsze wynika z typu konkretnego elementu.

Uszczelnienia wtryskiwacza po demontażu i obsłudze serwisowej

Wtryskiwacze bezpośrednie pracują bezpośrednio przy komorze spalania, dlatego sposób przygotowania ich do ponownego montażu ma duże znaczenie. Dotyczy to również specjalnych pierścieni uszczelniających stosowanych w wielu konstrukcjach GDI. Jeżeli dany wtryskiwacz wykorzystuje uszczelnienie PTFE, nowy pierścień musi zostać odpowiednio założony i przygotowany przy użyciu przeznaczonych do tego narzędzi. Nieprawidłowe rozciągnięcie, uformowanie lub uszkodzenie powierzchni uszczelnienia może spowodować problem po montażu.

Nie stosujemy jednego uniwersalnego sposobu montażu dla wszystkich wersji 1.0. Procedurę, uszczelnienia i pozostałe elementy montażowe należy dobierać według numeru wtryskiwacza, kodu silnika i dokumentacji producenta samochodu.

STFT i LTFT – przydatna wskazówka, ale nie diagnoza wtryskiwacza

• STFT jest krótkoterminową korektą paliwową wprowadzaną przez sterownik na podstawie bieżącej pracy układu.
• LTFT pokazuje korektę utrwaloną przez sterownik na podstawie dłuższego okresu pracy.
• Dodatnia korekta oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej.
• Ujemna korekta oznacza, że sterownik ogranicza dawkę względem wartości bazowej.
• Nieprawidłowe dawkowanie wtryskiwacza może wpływać na korekty, ale podobny efekt mogą powodować również inne usterki układu dolotowego, paliwowego, zapłonowego lub pomiarowego.

STFT i LTFT pomagają nam wybrać kierunek dalszej diagnostyki, lecz nie wskazują samodzielnie, który wtryskiwacz jest uszkodzony; nie zastępują testu elementu na stanowisku probierczym.

Jakie wyniki i dokumenty przekazujemy po zakończeniu badania?

• wynik przeprowadzonej diagnostyki wraz z najważniejszymi parametrami,
• informację o szczelności i wynikach dawkowania,
• wynik kontroli czasu reakcji, jeśli obejmowała go procedura,
• ocenę sposobu rozpylania,
• zestawienie wyników przed i po czyszczeniu,
• porównanie poszczególnych sztuk, jeżeli badaliśmy komplet,
• indywidualny protokół parametrów i certyfikat przeprowadzonego badania,
• wynik końcowej kontroli jakości,
• pisemną gwarancję na 24 miesiące bez limitu kilometrów.

Dzięki temu klient otrzymuje nie tylko informację „sprawny” lub „niesprawny”, lecz również dokumentację pokazującą, co zostało zbadane i jak element zachowywał się podczas testów.

Ile kosztuje sprawdzenie wtryskiwacza Volkswagen up! 1.0 w naszym serwisie?

Cena zależy przede wszystkim od zastosowanej technologii wtrysku:

• wtryskiwacz pośredni MPI/PFI – 45 zł netto za 1 sztukę,
• wtryskiwacz bezpośredni GDI/TSI – 103 zł netto za 1 sztukę.

Diagnostyka obejmuje test wstępny, czyszczenie oraz kontrolę końcową. Przy doborze wtryskiwacza do Volkswagena up! korzystamy z numeru starego elementu albo danych pojazdu i numeru VIN.

Wtryskiwacze Volkswagen up! obsługujemy wysyłkowo w całej Polsce

Całe zlecenie przeprowadzimy wysyłkowo, dlatego klient nie musi osobiście dostarczać wtryskiwaczy. Organizujemy odbiór przesyłki i obsługujemy zlecenia z całej Polski. Można przesłać własne wtryskiwacze do diagnostyki, czyszczenia i dalszej obsługi albo zamówić dostępny podzespół nowy lub zregenerowany. Wykorzystujemy między innymi DPD, InPost oraz Paczkomaty.

Realizacja samej usługi jest planowana na 1 dzień roboczy. Czas transportu liczony jest oddzielnie, a przy zamówieniu części termin zależy również od jej aktualnej dostępności. Dostępny podzespół możemy przygotować do wysyłki nawet w ciągu 24 godzin.

Przed wysyłką należy zabezpieczyć króćce i końcówki wtryskiwaczy, a poszczególne elementy unieruchomić w opakowaniu. Do paczki warto dołączyć dane kontaktowe oraz informacje umożliwiające przypisanie przesyłki do zlecenia.

Jak wygląda wysyłkowa realizacja zlecenia?

• Identyfikujemy element na podstawie numeru części lub danych pojazdu i VIN.
• Organizujemy odbiór przesyłki albo przyjmujemy paczkę wysłaną samodzielnie.
• Wykonujemy test wejściowy, właściwe czyszczenie oraz kontrolę końcową.
• Przekazujemy wynik przeprowadzonych badań.
• Jeżeli potrzebne są dalsze czynności, uzgadniamy ich zakres.
• Odsyłamy sprawdzony wtryskiwacz albo dobrany podzespół.

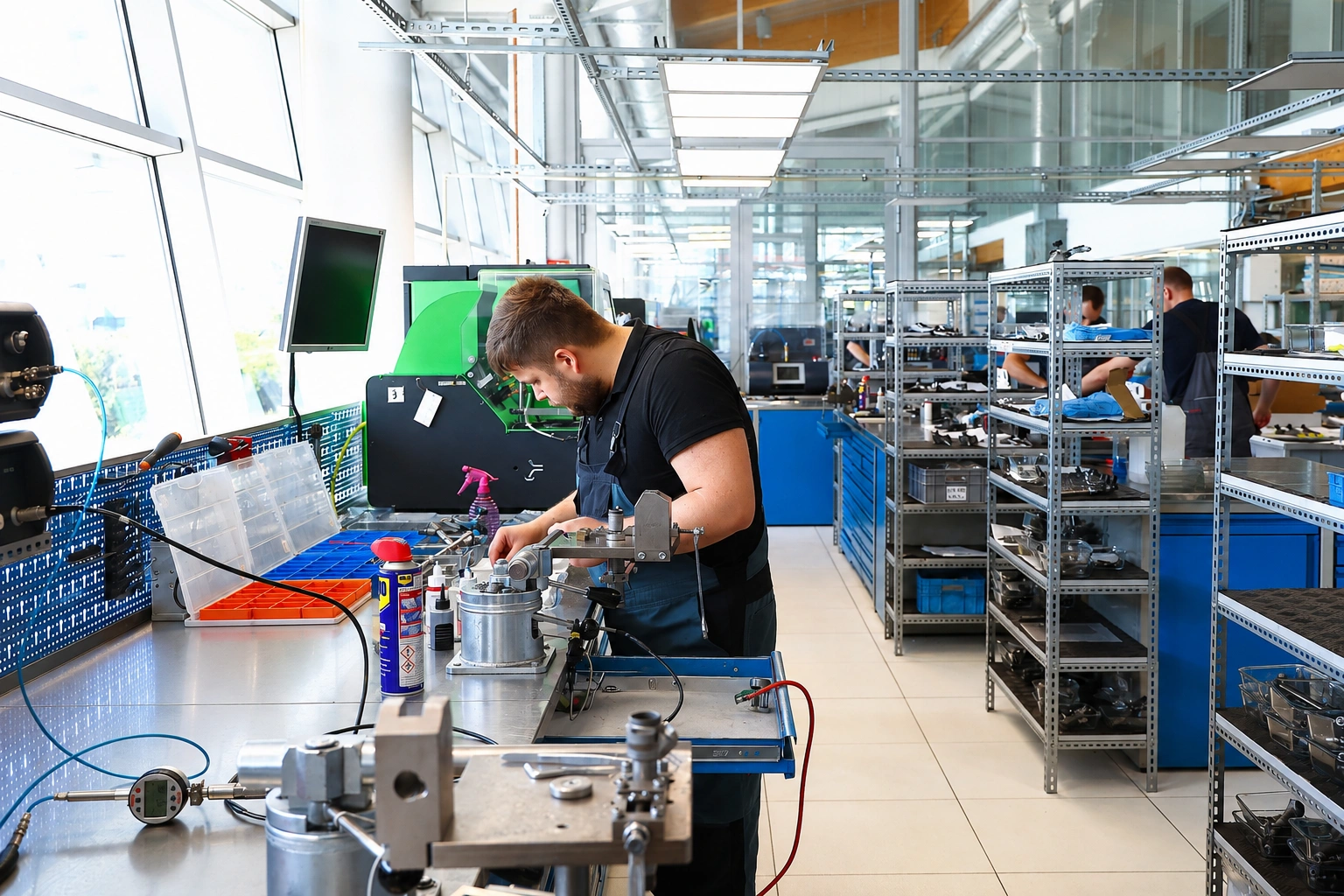

Zaplecze techniczne naszej pracowni

• Działamy od 1994 roku, dlatego diagnostykę układów wtryskowych opieramy na ponad 30 latach praktycznego doświadczenia.
• Korzystamy ze specjalistycznych stanowisk Carbon Zapp GTBR-X, GDU.4R-X, GS4/10 oraz Hartridge Excalibur, dobierając urządzenie do technologii MPI lub GDI.
• Badamy pojedyncze wtryskiwacze oraz całe komplety; na stanowisku czterokanałowym kontrolujemy do czterech elementów jednocześnie, zachowując niezależny pomiar każdej sztuki.
• Dysponujemy zarówno wyposażeniem wysokociśnieniowym do GDI, jak i stanowiskami do wtrysku pośredniego; GDU.4R-X pracuje w zakresie konstrukcyjnym do 650 barów, natomiast GTB4R-X ma większy maksymalny zakres, przy czym rzeczywiste ciśnienie zawsze wynika z konkretnego testplanu.
• Wykonujemy test wejściowy i ponowną kontrolę po przeprowadzonych czynnościach, dzięki czemu porównujemy rzeczywistą zmianę parametrów.
• W odpowiednich konstrukcjach wykorzystujemy płukanie wsteczne, pomiar czasu reakcji RSP i kodowanie, jeżeli przewiduje je technologia danego wtryskiwacza.
• Dokumentujemy wyniki, oznaczamy poszczególne elementy i utrzymujemy komplet przypisany do jednego zlecenia przez cały proces.
• Praca jest rozdzielona pomiędzy miejsca przeznaczone do demontażu, czyszczenia, diagnostyki oraz ponownego przygotowania elementów.
• Obsługujemy klientów stacjonarnie i wysyłkowo z całej Polski.

FAQ

Czy każdy Volkswagen up! 1.0 ma takie same wtryskiwacze?
Nie. Wersje 1.0 MPI wykorzystują wtrysk pośredni, natomiast 1.0 TSI i up! GTI mają wtrysk bezpośredni. Przed doborem części sprawdzamy kod silnika, numer wtryskiwacza lub VIN.

Czy Volkswagen up! 1.0 60 KM i 75 KM ma wtrysk bezpośredni?
Podstawowe odmiany 60 i 75 KM były jednostkami 1.0 MPI z wtryskiem pośrednim. Bezpośredni wtrysk pojawił się w turbodoładowanych odmianach TSI.

Czy szarpanie up! 1.0 oznacza uszkodzone wtryskiwacze?
Nie zawsze. Podobny objaw mogą powodować również świece, cewki, nieszczelności dolotu, problemy z ciśnieniem paliwa lub inne elementy sterowania silnikiem, dlatego wtryskiwacz powinien zostać sprawdzony pomiarowo.

Czy warto sprawdzać wszystkie trzy wtryskiwacze jednocześnie?
Tak, jeżeli problem dotyczy pracy całego silnika. Badanie kompletu pozwala bezpośrednio porównać dawkę, szczelność, stabilność i zachowanie poszczególnych elementów w tych samych warunkach.

Czy po badaniu otrzymuję protokół?
Tak. Przekazujemy wyniki diagnostyki oraz dokumentację parametrów, a zakres danych zależy od rodzaju wtryskiwacza i wykonanej procedury.

Na jakich urządzeniach sprawdzane są wtryskiwacze TSI z Volkswagena up!?
Wtryskiwacze GDI badamy na stanowiskach przeznaczonych do układów bezpośrednich, między innymi Carbon Zapp GTBR-X oraz Hartridge Excalibur. Dobór stanowiska zależy od konstrukcji i wymaganego zakresu testu.

Czy po montażu wtryskiwacza 1.0 TSI trzeba go kodować?
Nie należy zakładać tego automatycznie dla każdego wtryskiwacza. Wymagania sprawdzamy według numeru części, wersji układu i dokumentacji samochodu; kodowanie, adaptacja i kasowanie wartości wyuczonych są odrębnymi procedurami.

Sprawdź wtryskiwacze do swojego Volkswagena up! 1.0

Masz Volkswagen up! 1.0 MPI lub TSI i chcesz sprawdzić własne wtryskiwacze, zlecić ich czyszczenie albo dobrać dostępny element zregenerowany lub nowy? Zadzwoń do Pawlik Diesel Service – 601 856 277.

Na podstawie numeru wtryskiwacza lub VIN sprawdzimy właściwą wersję, cenę i dostępność, zorganizujemy odbiór kurierski i wysyłkę na terenie całej Polski.
