Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI/HPI (BMW M5 E28, E34, E39, E60, E61, F10, F90, G90, G99 - M5, M5 Competition, M5 CS) już od 49 zł

W naszym serwisie wykonujemy kompleksową diagnostykę i weryfikację wtrysku pośredniego benzyny MPI/PFI oraz wtrysku bezpośredniego GDI. Obsługujemy rozwiązania występujące pod oznaczeniami m.in. MPI, PFI, GDI, FSI, TFSI, TSI czy EcoBoost.

Wtryskiwacze sprawdzają wyspecjalizowani technicy na profesjonalnych stanowiskach probierczych. Badamy nie tylko to, czy wtryskiwacz podaje paliwo, ale też kontrolujemy jego dawkowanie, szczelność, reakcję na sterowanie i zachowanie w różnych punktach pracy.

W BMW M5 zastosowano dwa rodzaje wtrysku benzyny:

• E28, E34, E39, E60/E61 – wtrysk pośredni MPI/PFI,
• F10/F90, G90/G99 – bezpośredni wtrysk benzyny High Precision Injection (GDI/HPI).

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Próba szczelności

Sprawdzamy, czy przy zamkniętym wtryskiwaczu paliwo nie przedostaje się przez rozpylacz. Przykładowy wynik może wynosić 0 kropli w ciągu 60 sekund przy zadanym w planie testowym ciśnieniu.

Nieszczelny wtryskiwacz może przepuszczać paliwo również wtedy, gdy sterownik nie żąda dawki.

Pomiar dawkowania

Mierzymy ilość paliwa podawaną przez wtryskiwacz w określonych warunkach pracy. Przykładowy odczyt może mieć wartość 42,6 mg w określonym punkcie pomiarowym albo zostać przedstawiony jako objętość lub przepływ, zależnie od procedury urządzenia.

Sam wynik liczbowy nie wystarcza. Technik porównuje go z właściwymi danymi oraz wynikami pozostałych wtryskiwaczy z kompletu.

Pomiar wydatku

Wydatek pokazuje, ile paliwa jest w stanie przepuścić wtryskiwacz w ustalonym czasie. Dla wtrysku pośredniego przykładowy odczyt może wynosić np. 220 ml/min przy określonym ciśnieniu testowym.

Zbyt mały wydatek może wskazywać m.in. na ograniczenie drożności kanałów lub rozpylacza.

Dawkowanie statyczne

W tym badaniu kontrolujemy przepływ w ustalonym punkcie pracy. Wynik pozwala ocenić maksymalną lub określoną planem testowym zdolność wtryskiwacza do podawania paliwa.

Nie porównujemy przypadkowych wartości między różnymi numerami części. Warunki badania muszą odpowiadać konkretnej konstrukcji wtryskiwacza.

Dawkowanie dynamiczne

Wtryskiwacz pracuje w sekwencji impulsów zbliżonej do warunków, w których musi wielokrotnie otwierać się i zamykać. Pomiar pokazuje, czy dawka pozostaje stabilna przy cyklicznym sterowaniu.

Dwa elementy mogą mieć podobny wydatek statyczny, ale różnić się podczas pracy dynamicznej.

Minimalna dawka

Sprawdzamy zachowanie przy bardzo krótkim czasie sterowania. Przykładowy odczyt może wynosić 1,8 mg na zadany cykl testowy, jednak wartość prawidłowa jest zależna od konkretnego wtryskiwacza.

To ważny punkt zwłaszcza przy kontroli pracy na małym obciążeniu i przy krótkich impulsach sterujących.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Dawka częściowego obciążenia

Wtryskiwacz badamy również pomiędzy skrajnymi punktami pracy. Pozwala to wykryć sytuację, w której element działa prawidłowo przy jednym ustawieniu, ale zaczyna odchylać się od charakterystyki po zmianie czasu sterowania lub ciśnienia.

Dawka pełnego obciążenia

Test pozwala sprawdzić zdolność wtryskiwacza do stabilnego podawania wymaganej ilości paliwa przy większym zapotrzebowaniu. Jest to istotne m.in. w mocnych silnikach BMW M5, gdzie różnica między wtryskiwaczami może ujawnić się dopiero przy wysokim obciążeniu.

Powtarzalność dawkowania

Ten sam punkt pomiarowy wykonujemy wielokrotnie i sprawdzamy rozrzut wyników. Jeżeli kolejne pomiary wynoszą przykładowo 40,1 mg, 40,0 mg i 40,2 mg, wtryskiwacz zachowuje się znacznie stabilniej niż element dający np. 37,8 mg, 41,2 mg i 39,0 mg w identycznych warunkach.

Czas reakcji wtryskiwacza

Mierzymy opóźnienie pomiędzy sygnałem sterującym a rzeczywistą reakcją wtryskiwacza, jeżeli dany plan testowy obejmuje taki pomiar. Przykładowy odczyt może wynosić 0,85 ms.

Carbon Zapp przewiduje pomiar czasu reakcji rozpylacza za pomocą odpowiedniego czujnika RSP.

Zachowanie przy zmianie ciśnienia

Wtryskiwacz powinien zostać sprawdzony w więcej niż jednym punkcie ciśnieniowym, jeżeli przewiduje to właściwy plan testowy. Przykładowo wtryskiwacz GDI może być oceniany przy kilku różnych wartościach ciśnienia, zamiast wyłącznie przy jednym ustawieniu.

Prawidłowa dawka w jednym punkcie nie oznacza jeszcze prawidłowej charakterystyki w całym zakresie pracy.

Test elektryczny

Sprawdzamy również reakcję części elektrycznej wtryskiwacza zgodnie z procedurą właściwą dla jego konstrukcji. Oprogramowanie Carbon Zapp przewiduje elektryczny test komponentu, natomiast sposób interpretacji i prezentacji parametrów zależy od badanego typu.

Ocena rozpylania

Kontrolujemy sposób formowania strugi paliwa i zwracamy uwagę na jej stabilność oraz nieprawidłowości widoczne podczas testu. Struga nieregularna, jednostronna lub zakłócona może wskazywać na zabrudzenie albo zużycie części rozpylającej.

Dlaczego badamy każdy wtryskiwacz osobno i warto sprawdzić cały komplet?

• Każdy element może mieć inną charakterystykę oraz inny stopień zużycia.
• Dobry wynik jednego wtryskiwacza nie potwierdza sprawności pozostałych.
• Zestawienie wyników pozwala znaleźć sztukę, która różni się dawką, szczelnością, reakcją albo innym mierzonym parametrem.
• Badanie całego kompletu pokazuje, czy wszystkie wtryskiwacze pracują równomiernie.

Jak wygląda przyjęcie wtryskiwaczy do naszego serwisu?

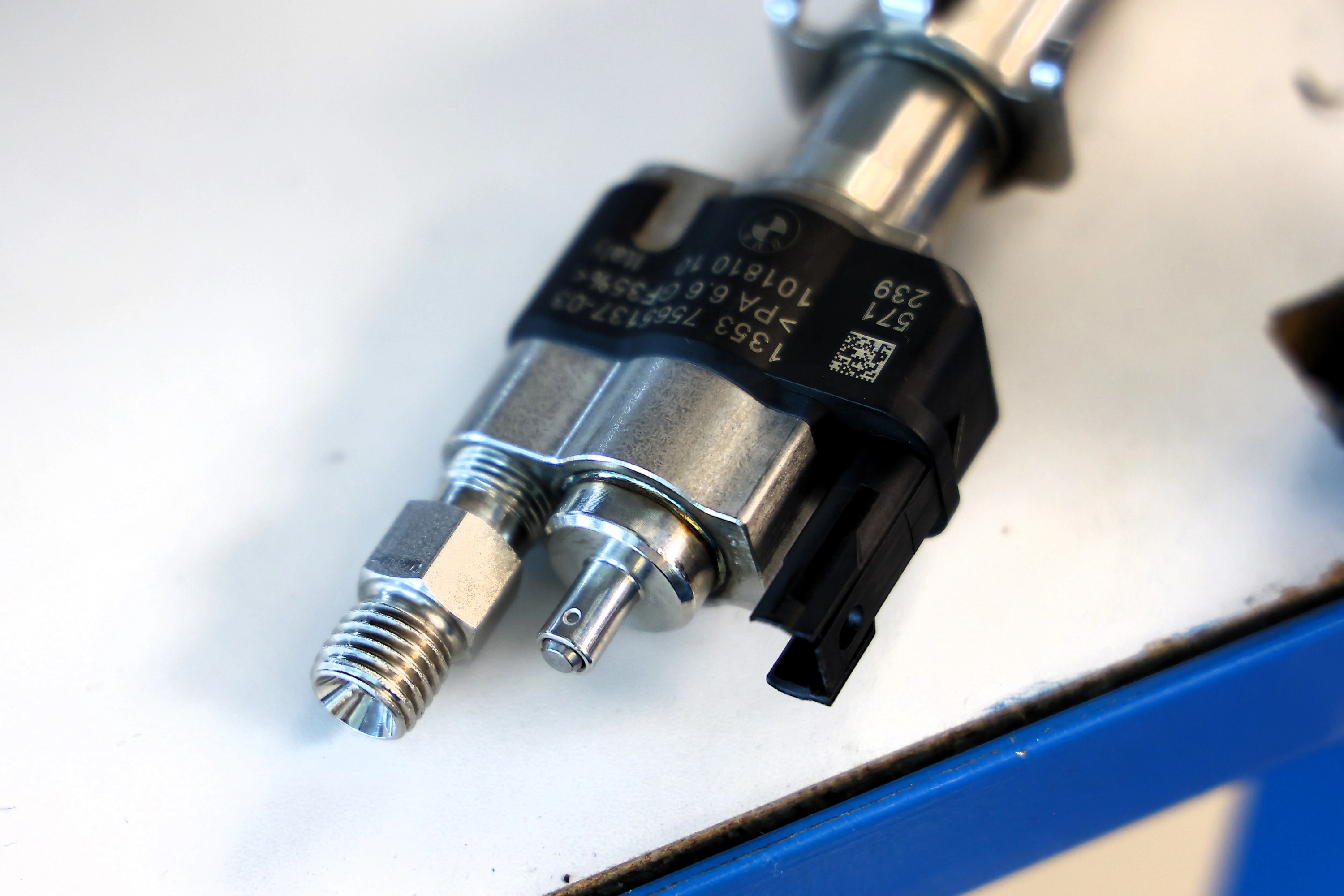

• Identyfikujemy wtryskiwacz - sprawdzamy jego wykonanie i podstawowe cechy konstrukcyjne.
• Odczytujemy numer katalogowy - numer części jest podstawą dalszej identyfikacji i doboru procedury.
• Ustalamy producenta - obsługujemy wtryskiwacze różnych marek, m.in. Bosch, Continental/Siemens VDO, Delphi i Denso.
• Określamy rodzaj wtrysku - rozróżniamy konstrukcje MPI/PFI i bezpośrednie GDI oraz ich odmiany.
• Wykonujemy oględziny - sprawdzamy korpus, końcówkę wtryskiwacza, złącze i powierzchnie montażowe.
• Oceniamy uszkodzenia mechaniczne - szukamy pęknięć, odkształceń, uszkodzonych gwintów i innych wad mogących uniemożliwić dalszy serwis.
• Kontrolujemy stan części elektrycznej - weryfikujemy możliwość prawidłowego podłączenia i dalszego testowania.
• Przypisujemy elementy do zlecenia - każdy wtryskiwacz pozostaje identyfikowalny przez kolejne etapy diagnostyki i obsługi.

Wtrysk pośredni kontra bezpośredni - MPI/PFI a GDI

Czyszczenie wtryskiwaczy – z jakich metod korzystamy?

Czyszczenie ultradźwiękowe

• wtryskiwacz umieszczamy w odpowiedniej kąpieli czyszczącej,
• ultradźwięki pomagają odrywać osady z dostępnych powierzchni i kanałów,
• usuwane są zanieczyszczenia z okolic rozpylacza oraz innych dostępnych elementów,
• po czyszczeniu wtryskiwacz ponownie trafia na stanowisko probiercze.

Czyszczenie wewnętrzne

• usuwamy osady ograniczające przepływ paliwa,
• oczyszczamy dostępne kanały wewnętrzne,
• usuwamy zanieczyszczenia z obszaru rozpylacza i gniazda zaworu,
• w wybranych konstrukcjach stosujemy płukanie w kierunku przeciwnym do normalnego przepływu,
• po zakończeniu procesu sprawdzamy ponownie dawkowanie, szczelność, powtarzalność oraz jakość rozpylania.

Po wykonaniu czynności serwisowych przeprowadzamy kontrolę końcową i porównujemy wyniki przed i po czyszczeniu.

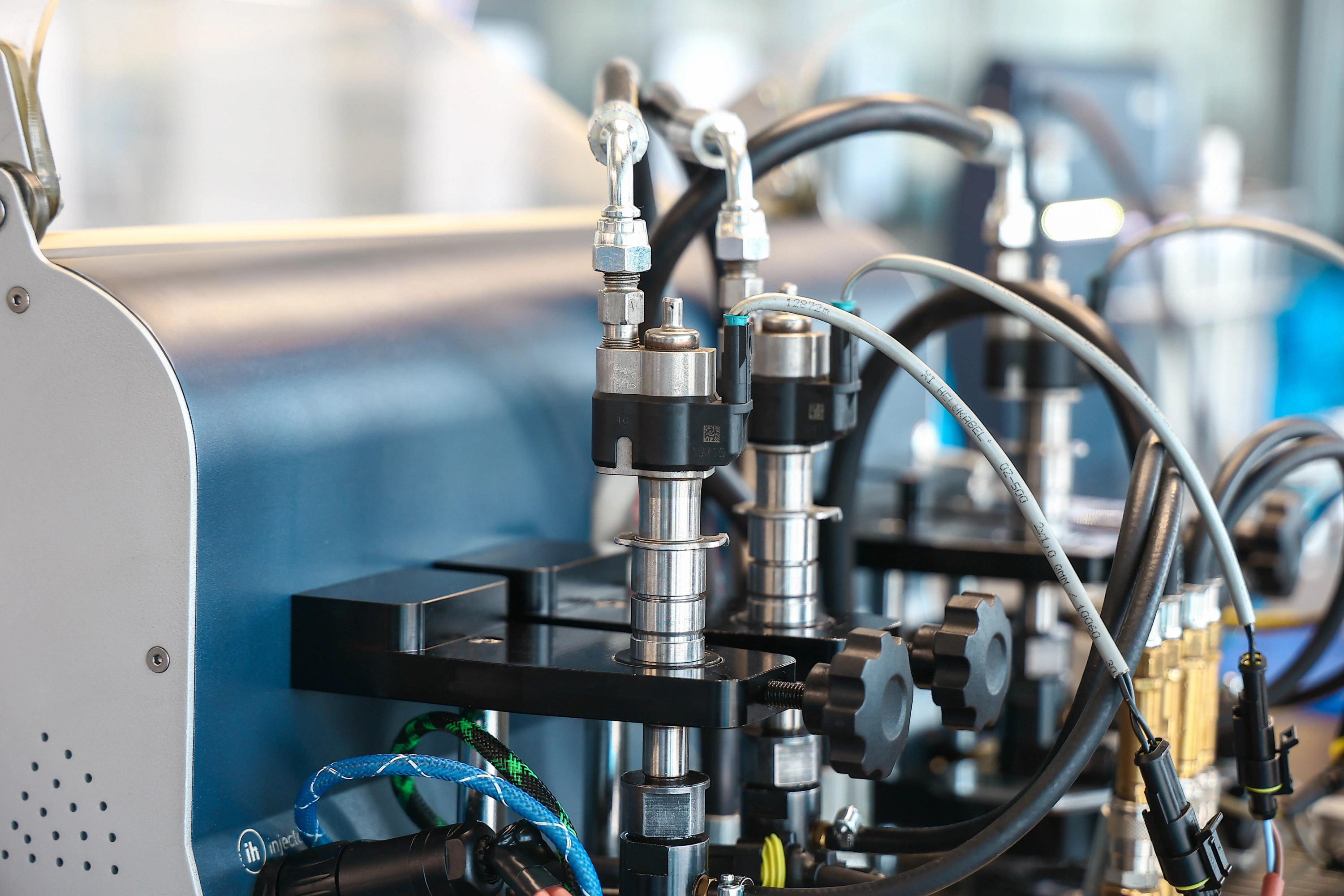

Jak testujemy wtryskiwacze na Carbon Zapp GDU.4R-X?

Obsługujemy wtryskiwacze różnych producentów, m.in. Bosch, Continental/Siemens VDO, Delphi i Denso. Technik dobiera procedurę do rodzaju elementu i numeru części, zamiast stosować jeden uniwersalny test do wszystkich wtryskiwaczy.

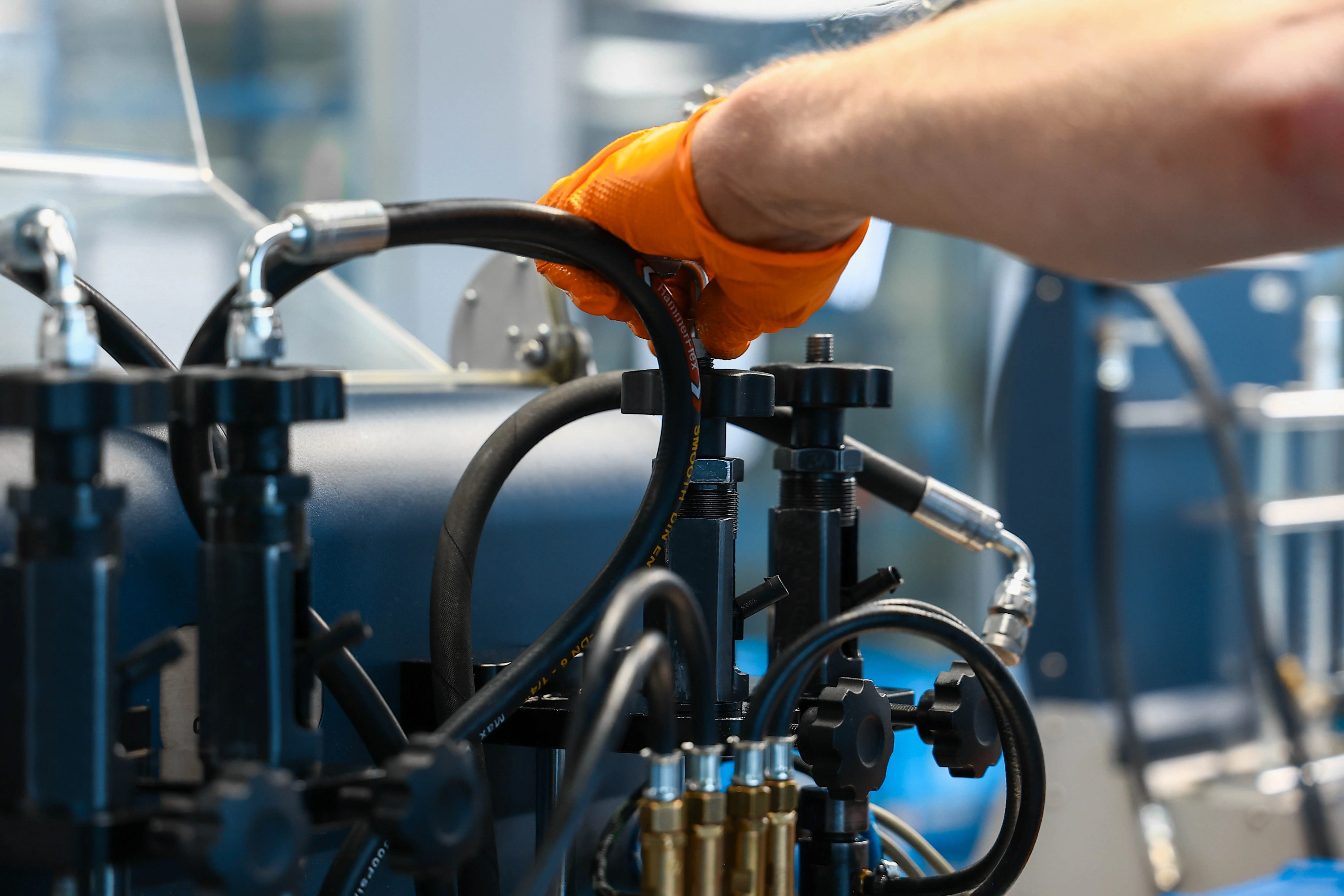

Do diagnostyki wtryskiwaczy benzynowych wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R-X. Jest to urządzenie przeznaczone do profesjonalnego badania i obsługi układów bezpośredniego wtrysku benzyny, a także klasycznych wtryskiwaczy EFI/MPI.

Jakie parametry kontrolujemy?

• Dawkę i wydatek paliwa - GDU.4R-X wykorzystuje dynamiczny elektroniczny pomiar masy/przepływu. Dzięki temu operator może sprawdzić ilość podawanego paliwa i porównywać wyniki kolejnych wtryskiwaczy.
• Powtarzalność dawkowania - wielokrotne wykonanie tego samego etapu pokazuje, czy wtryskiwacz za każdym razem reaguje w podobny sposób.
• Dawkowanie w różnych punktach pracy - plan testowy może zmieniać ciśnienie, liczbę impulsów i szerokość impulsu, dlatego możliwe jest sprawdzenie wtryskiwacza w więcej niż jednym stanie obciążenia.
• Czas reakcji - za pomocą czujnika RSP stanowisko może mierzyć opóźnienie od wysterowania do rozpoczęcia wtrysku.
• Część elektryczną - procedury urządzenia obejmują test elektryczny komponentu, a stanowisko umożliwia także sterowanie nowoczesnymi GDI przy wykorzystaniu wielostopniowych profili prądowych.
• Szczelność i zachowanie rozpylacza - oceniamy, czy element nie przepuszcza paliwa oraz jak zachowuje się podczas uruchamiania w kolejnych punktach procedury. Zakres zależy od konkretnego planu testowego i zastosowanego wyposażenia.

Jak dokładny jest pomiar?

Zastosowany dynamiczny czujnik pomiarowy ma deklarowaną dokładność ±0,1% oraz powtarzalność ±0,05%, a podany zakres pomiaru wynosi 1–1000 ml/min.

Ciśnienie do 650 bar – co właściwie oznacza?

Aktualna specyfikacja GDU.4R-X podaje 650 bar jako maksymalne ciśnienie stanowiska. Ciśnienie robocze dobiera się zgodnie z konstrukcją wtryskiwacza oraz właściwym planem testowym.

To szczególnie ważne przy M5 F10, F90, G90 i G99. Wtryskiwacz może zachowywać się poprawnie w jednym punkcie, a przy innym ciśnieniu lub innym czasie sterowania wykazywać odchylenie dawkowania albo reakcji.

Co otrzymuje technik podczas testu?

Technik widzi wyniki kolejnych etapów procedury i porównuje je z limitami przewidzianymi dla danej aplikacji. Oprogramowanie stanowiska pracuje z bazą danych i planami testowymi, a platforma Carbon Zapp umożliwia również generowanie oraz organizowanie raportów.

Ocena wyników powstaje z połączenia danych pomiarowych, dostępnych wartości referencyjnych, procedury testowej oraz doświadczenia technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie wtryskiwaczy benzynowych - jak to wygląda u nas?

• Sprawdzamy, czy dany wtryskiwacz wymaga kodowania. Nie każdy wtryskiwacz benzynowy wykorzystuje indywidualny kod, dlatego zawsze dobieramy procedurę do konkretnego typu i numeru części.
• Badamy rzeczywistą charakterystykę pracy wtryskiwacza. Dwa elementy o tym samym numerze mogą różnić się rzeczywistym dawkowaniem i reakcją na sterowanie.
• Wykonujemy pomiary w odpowiednich punktach testowych. Na ich podstawie określamy, jak konkretny wtryskiwacz zachowuje się w warunkach przewidzianych przez właściwą procedurę.
• Generujemy indywidualny kod korekcyjny, jeżeli dany system go wykorzystuje. Kod wynika z pomiarów wykonanych na stanowisku probierczym, a nie z samego numeru katalogowego wtryskiwacza.
• Przekazujemy dane potrzebne do prawidłowego przypisania wtryskiwacza w pojeździe. Sterownik silnika może wykorzystywać indywidualną korekcję do dokładniejszego sterowania dawką paliwa.
• Weryfikujemy efekt po wykonanych czynnościach serwisowych. Jeżeli dany wtryskiwacz został poddany czyszczeniu lub regeneracji, ponownie sprawdzamy jego parametry i określamy aktualną charakterystykę.

Co zapewniamy naszym klientom?

W zależności od zastosowanego planu testowego dokumentacja z naszej pracowni obejmuje:

• wynik diagnostyki każdego wtryskiwacza,
• zestawienie najważniejszych wartości pomiarowych,
• rezultat kontroli szczelności,
• dane dotyczące dawkowania i wydatku,
• czas reakcji, jeżeli obejmuje go procedura,
• ocenę rozpylania,
• wynik kontroli po czyszczeniu lub wykonanych czynnościach serwisowych,
• porównanie poszczególnych wtryskiwaczy, gdy badamy komplet,
• certyfikat z badania na stanowisku probierczym,
• indywidualny protokół parametrów,
• końcową kontrolę jakości,
• 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego w naszym serwisie?

Cena diagnostyki jednej sztuki wynosi:

• wtryskiwacz pośredni MPI/PFI – 45 zł netto,
• wtryskiwacz bezpośredni GDI – 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

Jak dobrać odpowiedni wtryskiwacz?

Dobór zawsze wykonujemy na podstawie numeru znajdującego się na starym wtryskiwaczu albo danych pojazdu i numeru VIN. Przed rozmową telefoniczną warto przygotować numer części, markę i model samochodu oraz VIN. Pozwala to ograniczyć ryzyko dobrania elementu o innym wykonaniu lub charakterystyce.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Nie ma potrzeby osobistego przyjazdu do naszego serwisu – organizujemy odbiór kurierski wtryskiwaczy z każdego miejsca w Polsce, a po otrzymaniu wtryskiwaczy wykonujemy u nas pełną diagnostykę i uzgodniony zakres prac serwisowych. Po zakończeniu prac odsyłamy go pod wskazany adres. Dostawa może być realizowana przez DPD, InPost lub do Paczkomatu. Jeżeli odpowiedni element znajduje się na stanie, przygotowanie wysyłki może nastąpić nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Na termin przygotowania przesyłki może również wpłynąć dostępność wymaganych części lub podzespołów.

Jak przygotować wtryskiwacz do wysyłki? Króćce i delikatne powierzchnie należy zabezpieczyć przed zabrudzeniem oraz uszkodzeniem. Wtryskiwacz trzeba unieruchomić w paczce i dołączyć dane kontaktowe oraz informacje pozwalające przypisać przesyłkę do zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz nam numer wtryskiwacza albo dane samochodu i VIN.
• Ustalamy sposób odbioru i w razie potrzeby organizujemy kuriera.
• Po przyjęciu części wykonujemy identyfikację i test wstępny.
• Wtryskiwacz przechodzi odpowiednie czyszczenie oraz kontrolę końcową.
• Otrzymujesz wynik pomiarów i informację o stanie elementu.
• Jeśli diagnostyka wykaże konieczność dodatkowych prac, określamy możliwy dalszy zakres obsługi.
• Po zakończeniu zlecenia odsyłamy Twój wtryskiwacz albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT

• STFT (Short-Term Fuel Trim) to krótkoterminowa korekta dawki paliwa. Sterownik zmienia ją na bieżąco w odpowiedzi na informacje o składzie mieszanki.
• LTFT (Long-Term Fuel Trim) to korekta długoterminowa. Pokazuje, jaką trwałą zmianę dawkowania sterownik wypracował na podstawie wcześniejszej pracy układu.
• Korekta dodatnia, np. +8%, oznacza, że sterownik zwiększa ilość paliwa w stosunku do wartości bazowej.
• Korekta ujemna, np. –8%, oznacza, że sterownik zmniejsza dawkę paliwa.
• Wartość bliska 0% oznacza, że potrzebna korekta jest niewielka, ale dokładna interpretacja zawsze wymaga uwzględnienia warunków pracy silnika.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Do częstych przyczyn pogorszenia parametrów wtryskiwaczy należą:

• nagar i osady,
• zanieczyszczenia obecne w paliwie,
• ograniczenie drożności wewnętrznych kanałów,
• nieprawidłowa praca części elektrycznej,
• nieszczelność zaworu wtryskiwacza,
• pogorszenie jakości rozpylania związane z zabrudzeniem lub zużyciem rozpylacza.

Nieprawidłowo pracujący wtryskiwacz może powodować:

• nierówną pracę silnika,
• zwiększone zużycie paliwa,
• szarpanie,
• spadek osiągów,
• niewłaściwy skład mieszanki,
• zwiększenie obciążenia cieplnego i chemicznego katalizatora.

Jakość benzyny a stan wtryskiwaczy

Jakość i stan paliwa mają znaczenie dla czystości układu wtryskowego. Z czasem benzyna starzeje się, a powstające osady mogą ograniczać drożność precyzyjnych kanałów.

Obecność biokomponentów wpływa również na właściwości paliwa podczas długiego magazynowania. Wilgoć i zanieczyszczenia dostające się do układu mogą dodatkowo przyspieszać powstawanie osadów i zakłócać pracę elementów układu paliwowego.

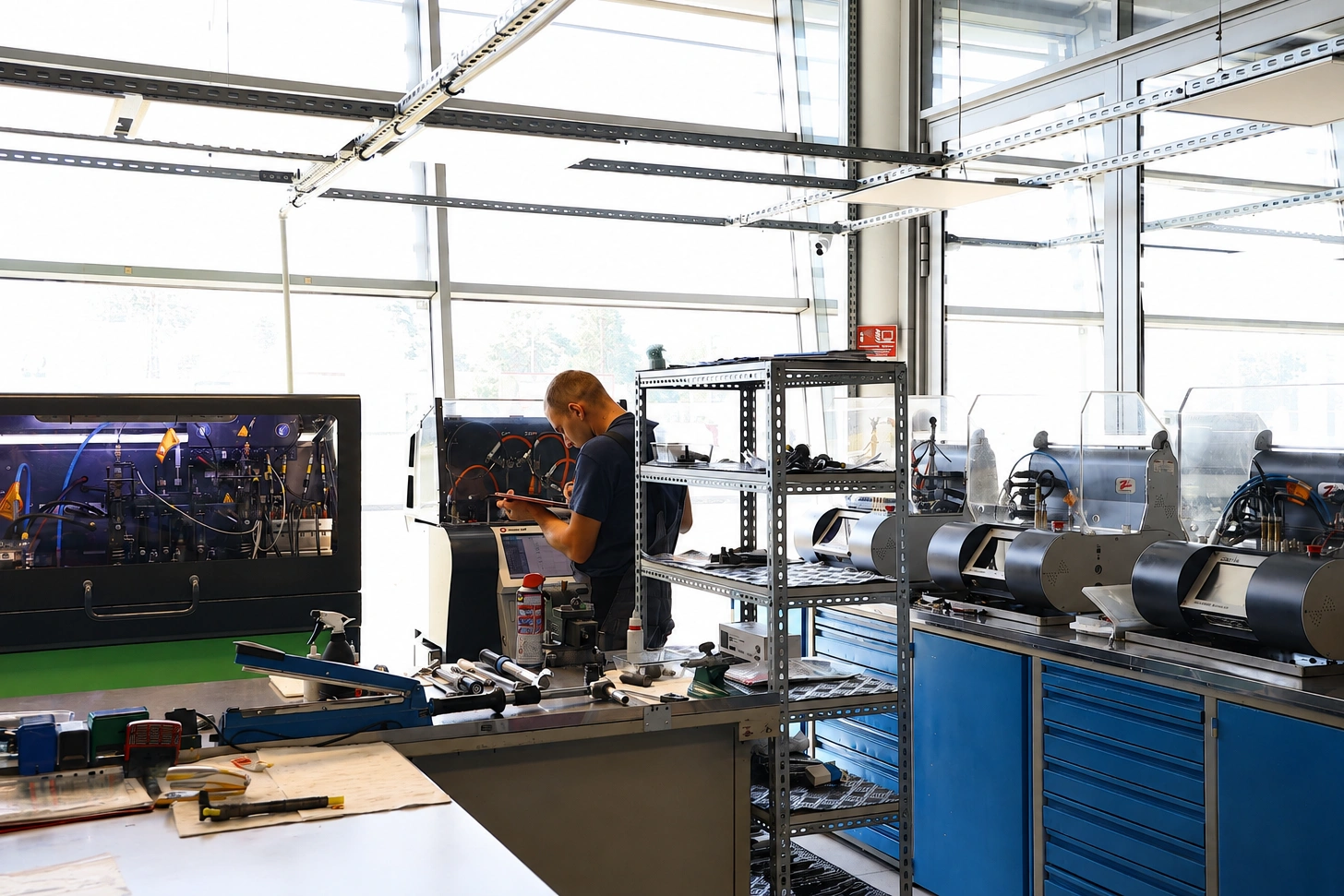

Dlaczego warto wybrać specjalistyczny serwis wtryskiwaczy?

W naszej pracowni łączymy:

• ponad 30 lat doświadczenia w obsłudze układów wtryskowych,
• stanowisko Carbon Zapp GDU.4R-X do zaawansowanej diagnostyki wtryskiwaczy GDI i klasycznych EFI,
• możliwość jednoczesnej obsługi czterech wtryskiwaczy na stanowisku GDU.4R-X,
• maksymalną możliwość ciśnieniową stanowiska do 650 bar, przy czym faktyczne ciśnienie testu zawsze dobieramy do konkretnego elementu,
• pomiar czasu reakcji oraz dynamiczny pomiar dawkowania w obsługiwanych procedurach,
• diagnostykę zarówno wtrysku bezpośredniego GDI, jak i pośredniego MPI/PFI,
• test wykonany przed rozpoczęciem właściwych czynności serwisowych,
• ponowny pomiar po czyszczeniu lub regeneracji,
• kodowanie wybranych wtryskiwaczy, gdy przewiduje je ich technologia i baza urządzenia,
• dokumentację wyników i indywidualne protokoły,
• wydzielone miejsca do demontażu, czyszczenia, diagnostyki i montażu,
• system oznaczania elementów i przypisywania ich do konkretnych zleceń,
• odpowiednie przechowywanie drobnych części, uszczelnień i adapterów,
• obsługę wysyłkową klientów z całej Polski.

FAQ

Czy wtryskiwacze do BMW M5 można dobrać wyłącznie po modelu auta?
Nie. Potrzebny jest numer starego wtryskiwacza albo dokładne dane pojazdu wraz z VIN. W jednej rodzinie modelowej mogą występować różne wykonania części.

Czy wtryskiwacz z BMW M5 E60 bada się tak samo jak wtryskiwacz z M5 F90?
Nie. E60/E61 z silnikiem S85 wykorzystuje wtrysk pośredni pracujący przy znacznie niższym ciśnieniu, natomiast F90 ma bezpośredni High Precision Injection. Wymagają więc innych warunków i procedur pomiarowych.

Czy samo czyszczenie wystarczy, aby potwierdzić sprawność wtryskiwacza?
Nie. Po czyszczeniu wykonujemy kontrolę końcową i porównujemy zmierzone parametry. Dopiero wynik badania pokazuje, czy czyszczenie przyniosło oczekiwany efekt.

Czy otrzymam dokument potwierdzający wynik testu?
Tak. Po badaniu dostępny jest wynik diagnostyki oraz indywidualny protokół parametrów, a zakres dokumentacji zależy od wykonanej procedury.

Czy mogę wysłać wtryskiwacze bez przyjazdu do serwisu?
Tak. Organizujemy odbiór kurierski, a po zakończeniu diagnostyki i wymaganych prac część może zostać odesłana pod wskazany adres.
