O sprawności wtryskiwacza nie decyduje wyłącznie ilość podawanego paliwa. W naszej pracowni wykonujemy diagnostykę, czyszczenie i testy benzynowych wtryskiwaczy MPI/PFI oraz GDI, wykorzystując specjalistyczne stanowiska probiercze do kontroli szczelności, dawkowania, reakcji na sterowanie i jakości rozpylania.
W Citroënie C3 Aircross I oznaczenie 1.2 PureTech nie zawsze oznacza taki sam sposób zasilania silnika. Wersje wolnossące 82/83 KM podają benzynę do kanałów dolotowych, natomiast odmiany turbodoładowane 110 i 130 KM dostarczają paliwo bezpośrednio do cylindrów. To właśnie miejsce wtrysku oraz warunki pracy rozpylacza decydują o tym, jakie pomiary wykonujemy i jak interpretujemy ich wyniki.
W trzycylindrowych jednostkach PureTech sprawdzamy każdy wtryskiwacz indywidualnie, a następnie porównujemy zachowanie całego kompletu. W ten sposób weryfikujemy nie tylko różnice w dawkowaniu, lecz także nieprawidłowości, których nie ujawnia pojedynczy pomiar przepływu.
Pod oznaczeniem 1.2 PureTech kryją się różne układy zasilania
Pierwsza generacja Citroëna C3 Aircross, wprowadzona na rynek europejski w 2017 roku i zmodernizowana w 2021 roku, korzystała z kilku odmian trzycylindrowej rodziny silników EB2. Różnice między nimi dotyczą nie tylko mocy, ale także konstrukcji całego układu paliwowego.
| WERSJA SILNIKA | KOD SILNIKA | MOC | UKŁAD WTRYSKU |
|---|---|---|---|

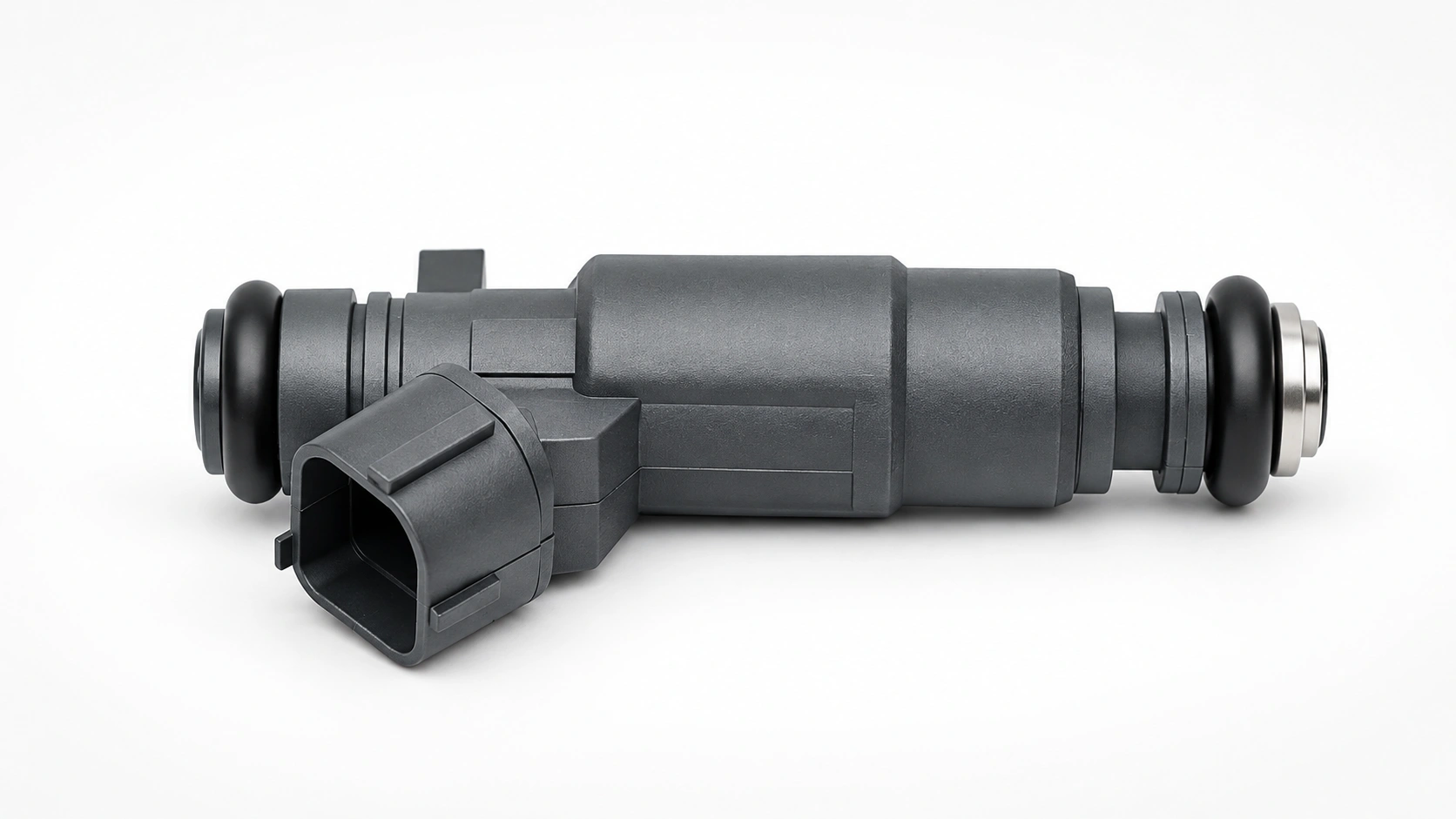

011.2 PureTech 82 |
HMZ (EB2F), HMR (EB2FA) | 82 KM 60 kW |
MPI/PFI Pośredni |
021.2 PureTech 83 |
HMR (EB2FA) | 83 KM 61 kW |
MPI/PFI Pośredni |

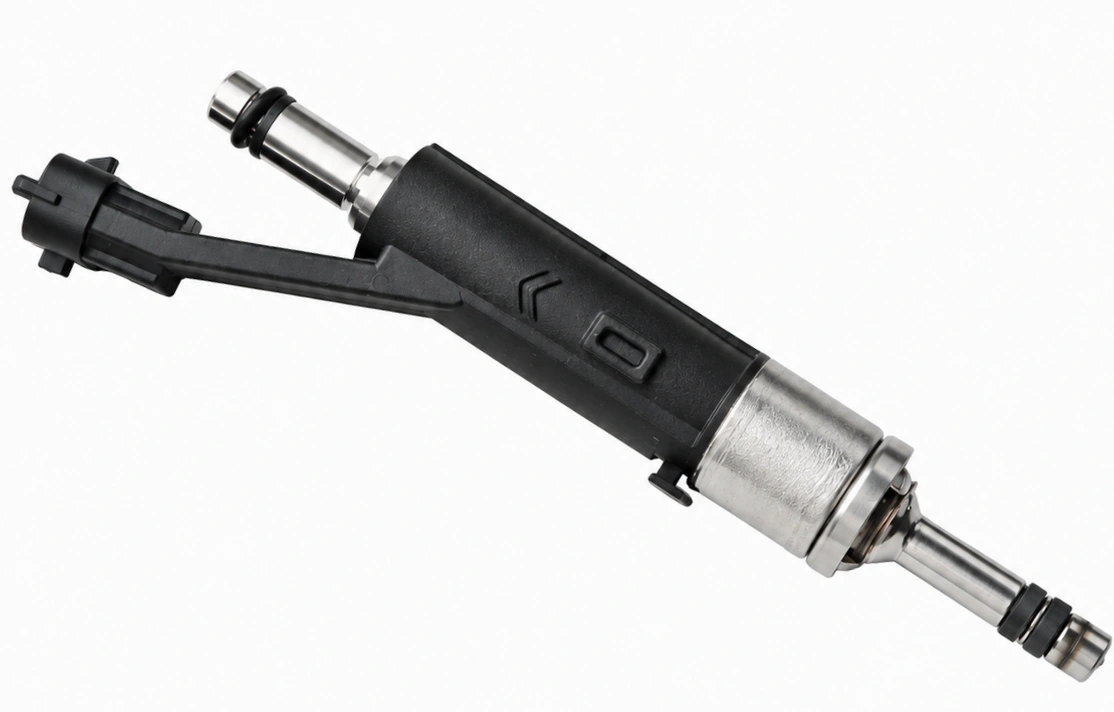

031.2 PureTech 110 |
HNZ (EB2DT), HNV (EB2DTM), HNP (EB2ADT) | 110 KM 81 kW |
GDI Bezpośredni |
041.2 PureTech 130 |
HNY (EB2DTS), HNS (EB2ADTS) | 130 KM 96 kW |
GDI Bezpośredni |

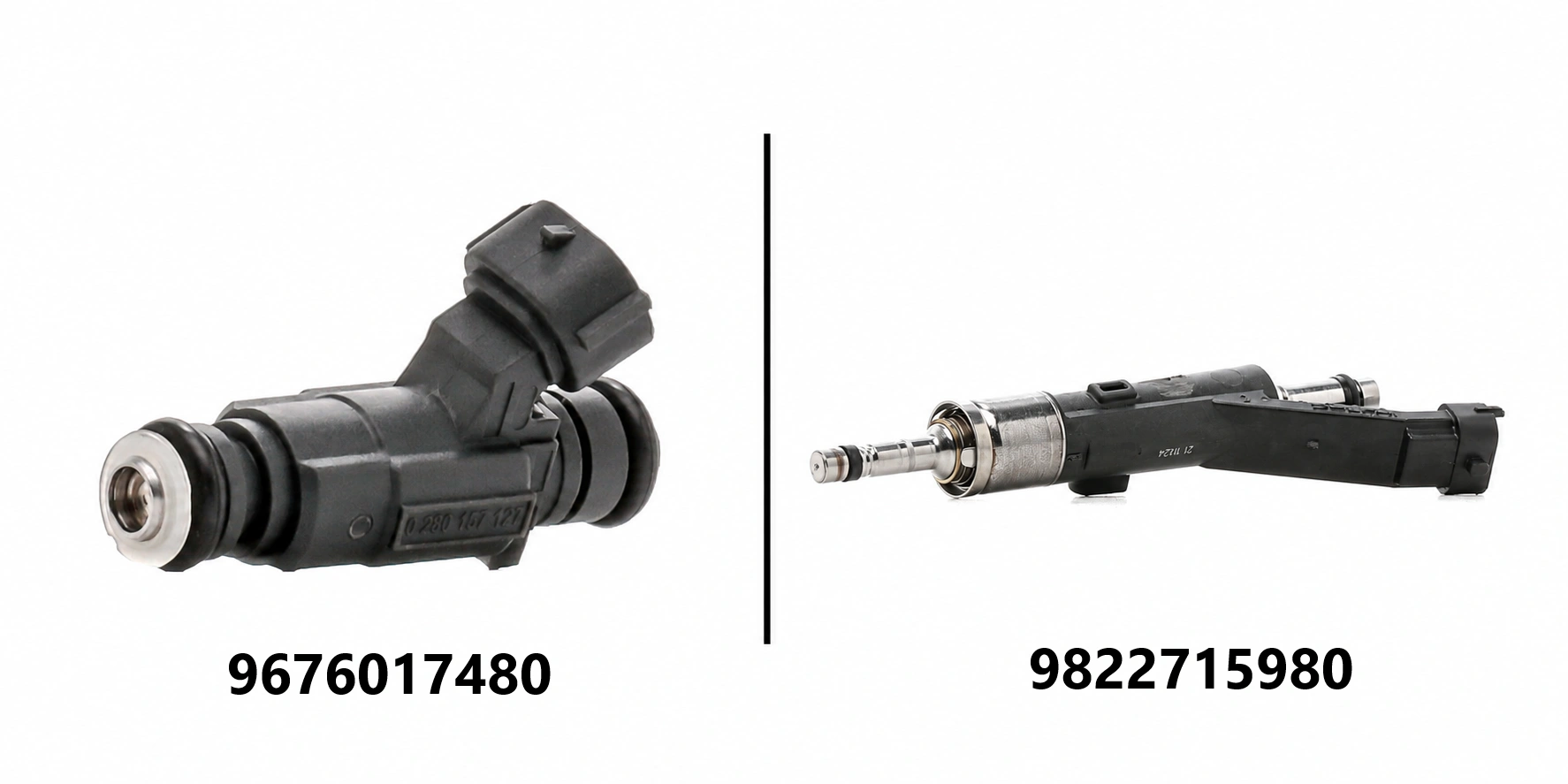

Numer wtryskiwacza jest równie ważny jak oznaczenie PureTech
Dobór części i parametrów badania rozpoczynamy od ustalenia rzeczywistej konfiguracji samochodu. Posługujemy się trzema grupami informacji:
- Kod silnika – pozwala określić odmianę konstrukcyjną i właściwy rodzaj układu wtrysku.
- Numer katalogowy wymontowanego wtryskiwacza – identyfikuje konkretną część, jej producenta i odpowiednią procedurę.
- Numer VIN – pomaga zweryfikować fabryczne wyposażenie samochodu, zgodność podzespołu i ewentualne zmiany katalogowe.
Przykładowo, w wybranych egzemplarzach wolnossącego 1.2 PureTech 82 występuje wtryskiwacz Bosch 0 280 157 127, powiązany z numerem PSA 9676017480.
W przypadku odmian turbodoładowanych konieczne jest odczytanie konkretnego numeru zamontowanego elementu. Zmiany konstrukcyjne i katalogowe mogą sprawić, że części o podobnym wyglądzie nie będą zamienne.
Jeden silnik 1.2, ale dwie całkowicie odmienne procedury testowe
Nie wykonujemy takiego samego badania wtryskiwacza z wolnossącej odmiany PureTech 82 i wtryskiwacza pochodzącego z turbodoładowanej wersji PureTech 130.
Różnica zaczyna się już w miejscu, do którego dostarczana jest benzyna. W układzie pośrednim paliwo trafia do kanału dolotowego, natomiast w układzie bezpośrednim jest podawane do komory spalania. Zmienia to zarówno wymagania dotyczące wtryskiwacza, jak i metodę jego sprawdzania.
| PARAMETR | PURETECH 82/83 – MPI | PURETECH 110/130 – GDI |
|---|---|---|
01Położenie wtryskiwacza |
Kanał dolotowy, przed zaworem ssącym. | Bezpośrednio przy komorze spalania. |
02Miejsce podania paliwa |
Do strumienia powietrza w dolocie. | Bezpośrednio do cylindra. |
03Warunki ciśnieniowe |
Niskie ciśnienie układu paliwowego. | Wysokie ciśnienie wtrysku. |
04Zakres badania |
Przepływ, szczelność, rozpylanie i sterowanie. | Dawki w punktach pracy, szczelność, reakcja, rozpylanie i elektryka. |
05Dobór stanowiska |
Aparatura przeznaczona do MPI/PFI. | Stanowisko obsługujące wysokociśnieniowe GDI. |
06Charakterystyczne odchylenia |
Nierówne dawki, niedrożność, zaburzenia strugi. | Nieszczelność końcówki, niestabilne dawki i reakcja, zaburzenia rozpylania. |
Od przyjęcia do kwalifikacji – wtryskiwacze pozostają przypisane do swojego kompletu

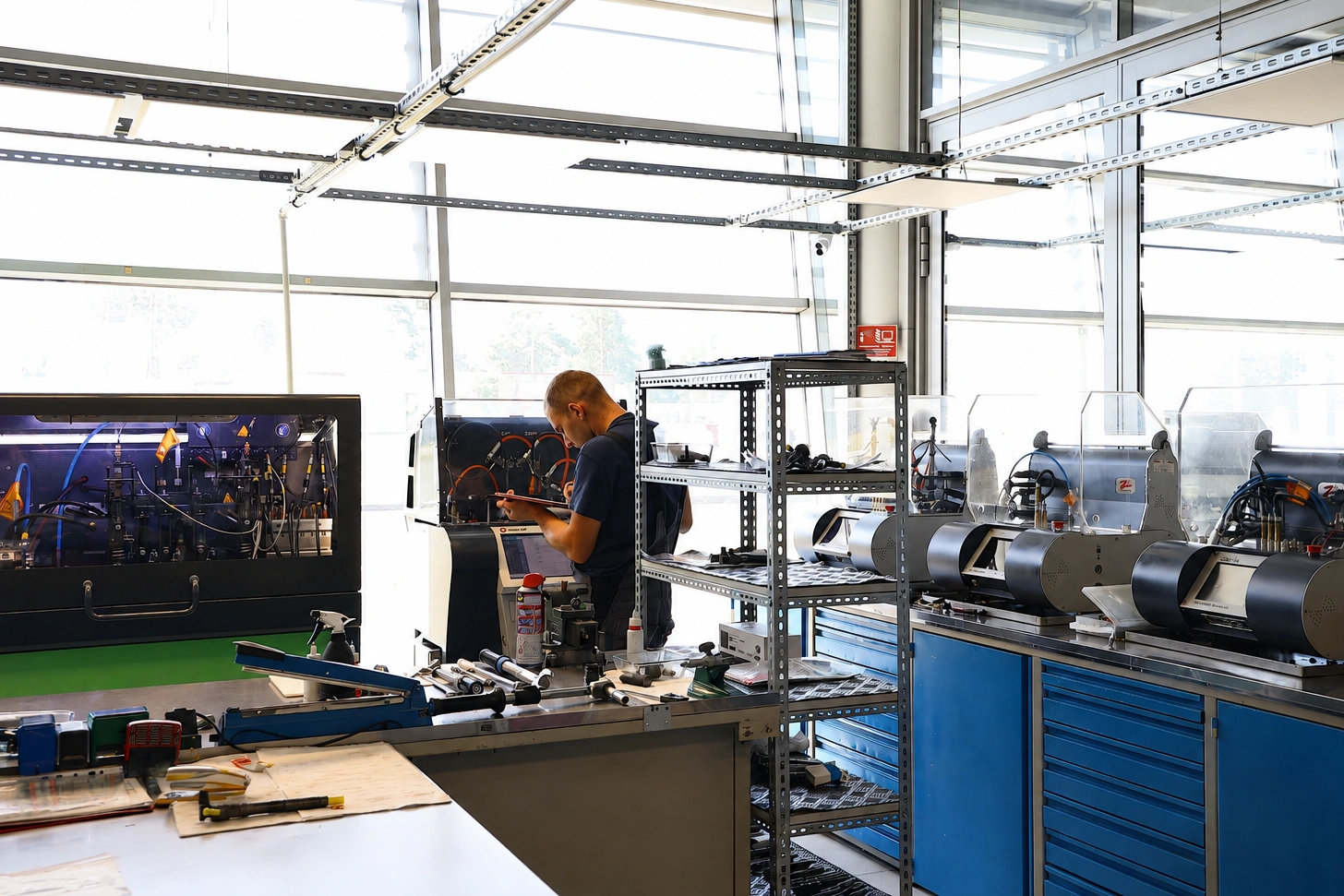

Po dostarczeniu wtryskiwaczy do naszej pracowni rozpoczynamy od czynności identyfikacyjnych i oględzin. Nie kierujemy elementów bezpośrednio do czyszczenia, zanim ustalimy ich stan wyjściowy i właściwą technologię badania.
- Przyjęcie i identyfikacja - rejestrujemy dostarczone podzespoły, odczytujemy oznaczenia katalogowe i ustalamy producenta. Sprawdzamy, czy dostarczony element należy do układu MPI, czy GDI oraz czy jego numer odpowiada wskazanej wersji samochodu.
- Oględziny techniczne - kontrolujemy stan korpusu, końcówki rozpylającej, złączy oraz powierzchni uszczelniających. Zwracamy uwagę na uszkodzenia mechaniczne, ślady korozji, deformacje i zanieczyszczenia mogące wpływać na możliwość wykonania badania.
- Wstępna kontrola elektryczna - sprawdzamy właściwości elektryczne w zakresie odpowiednim dla danej konstrukcji. Pozwala to rozpoznać nieprawidłowości, które mogłyby zakłócić kolejne próby pomiarowe.
- Kwalifikacja i oznaczenie zestawu - każdemu elementowi przypisujemy odpowiednie oznaczenie zlecenia i pozycję w komplecie. Dzięki temu podczas czyszczenia, testowania i kontroli końcowej nie mieszamy podzespołów pochodzących z różnych samochodów.
Carbon Zapp GTBR-X – pomiary dostosowane do wysokociśnieniowych wtryskiwaczy PureTech
W przypadku bezpośredniego wtrysku paliwa kluczowe jest sprawdzenie zachowania rozpylacza w odpowiednio dobranych warunkach ciśnieniowych i elektrycznych. Na Carbon Zapp GTBR-X wykonujemy wieloetapową diagnostykę, podczas której kontrolujemy część elektryczną, szczelność, ilość podawanego medium, powtarzalność dawkowania oraz przebieg reakcji wtryskiwacza.

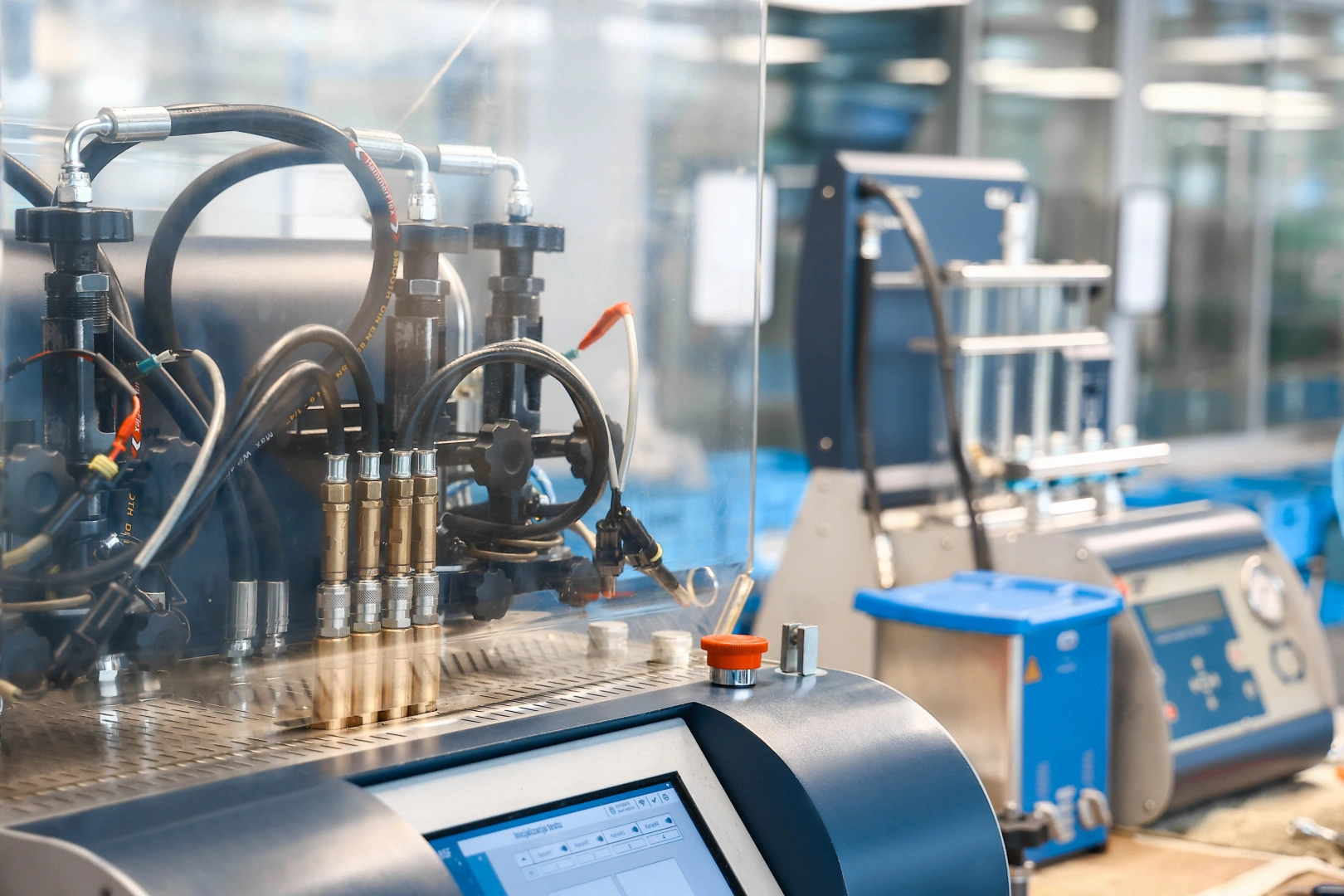

GTBR-X jest specjalistycznym, czterokanałowym stanowiskiem przeznaczonym przede wszystkim do diagnostyki benzynowych układów GDI. Korzystamy z czterech niezależnych torów pomiarowych i czterech przepływomierzy. Każdy element otrzymuje indywidualny wynik, a jednoczesna praca kilku wtryskiwaczy pozwala na ich porównanie w jednakowych warunkach.
Na stanowisku obsługujemy odpowiednio dobrane konstrukcje producentów Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Obsługa konkretnego elementu zależy od jego numeru, rodzaju sterowania oraz dostępności właściwej procedury.
Maksymalne ciśnienie techniczne układu wysokociśnieniowego GTBR-X wynosi 1200 bar. Podczas testowania wtryskiwaczy Citroëna dobieramy rzeczywiste wartości zgodnie z wymaganiami konkretnego testplanu.
Zanim zmierzymy przepływ, kontrolujemy obwód elektryczny
Prawidłowa ilość medium uzyskana podczas pojedynczego otwarcia nie przesądza o prawidłowej pracy całego mechanizmu sterującego. Dlatego rozpoczynamy od diagnostyki elektrycznej. Zależnie od rodzaju wtryskiwacza kontrolujemy:
- Rezystancję – oceniamy parametry obwodu i sprawdzamy, czy nie występuje odchylenie wskazujące na uszkodzenie uzwojenia.
- Indukcyjność – analizujemy właściwości elektromagnetyczne elementu sterującego.
- Pojemność – wykonujemy pomiar w konstrukcjach, dla których przewiduje go odpowiednia procedura, w szczególności piezoelektrycznych.
- Zwarcie do masy i stan izolacji – szukamy nieprawidłowego połączenia elektrycznego z korpusem lub innymi elementami.
Wtryskiwacz może prawidłowo dozować medium w jednym punkcie, a mimo to wykazywać niewłaściwą charakterystykę elektryczną. Przy zmianie czasu sterowania albo warunków obciążenia taka nieprawidłowość może ujawnić się jako opóźniona lub niestabilna reakcja. Wyniki elektryczne odnosimy do wymagań właściwych dla danego numeru wtryskiwacza, zamiast stosować jednakowe wartości graniczne dla wszystkich konstrukcji.
Szczelność korpusu i szczelność rozpylacza oceniamy oddzielnie
Podczas próby zewnętrznej sprawdzamy korpus, połączenia i miejsca uszczelnień. Kontrolujemy, czy medium robocze nie wydostaje się poza przewidzianą konstrukcyjnie drogę przepływu. Osobne badanie dotyczy zamkniętej końcówki wtryskiwacza. Analizujemy jej zachowanie po zakończeniu sygnału sterującego i sprawdzamy, czy nie występują:
- niekontrolowane kapanie;
- sączenie medium;
- przepływ mimo zamknięcia wtryskiwacza;
- nieszczelność samego rozpylacza.
Rozróżnienie tych dwóch rodzajów nieszczelności jest istotne. Wyciek przez połączenie korpusu nie oznacza tego samego uszkodzenia co przepuszczanie paliwa przez zamkniętą końcówkę. W silniku z bezpośrednim wtryskiem nawet poprawna dawka podczas otwarcia nie wyklucza problemu po zakończeniu wtrysku. Dlatego szczelność zawsze oceniamy jako osobny parametr.
Silnik nie pracuje stale pod jednym obciążeniem – badamy różne punkty dawkowania
Na GTBR-X wykonujemy pomiary ilości medium podawanego przy odpowiednich sygnałach sterujących. Badanie obejmuje kilka punktów pracy dobranych do konstrukcji elementu. W zależności od dostępnego testplanu kontrolujemy dawkowanie odpowiadające między innymi:
- dużemu obciążeniu silnika;
- warunkom związanym z kontrolą emisji;
- pracy na biegu jałowym;
- niewielkim dawkom wstępnym;
- dodatkowym zdarzeniom wtryskowym i sekwencjom wielokrotnym.
Wykorzystujemy również sekwencje multi-dawek tam, gdzie przewiduje to procedura dla konkretnego wtryskiwacza. Nie zakładamy, że wszystkie wymienione punkty występują w sterowaniu każdej odmiany PureTech. Właściwy zestaw badań ustalamy na podstawie konstrukcji wtryskiwacza i jego testplanu.
Dla każdego wybranego punktu analizujemy ilość podanego medium oraz zgodność z parametrami referencyjnymi. Następnie porównujemy zachowanie elementu przy zmianach czasu sterowania, obciążenia i warunków ciśnieniowych. Wtryskiwacz, który prawidłowo pracuje podczas dużego dawkowania, może wykazywać odchylenie przy krótszym impulsie. Dlatego pojedynczy wynik ilościowy nie kończy diagnostyki.
Zmieniamy ciśnienie i obserwujemy reakcję elementu
W przypadku wtryskiwaczy GDI testujemy odpowiednie punkty ciśnieniowe przewidziane w procedurze. Nie przyjmujemy jednakowego ciśnienia dla wszystkich numerów katalogowych. Sprawdzamy, czy wraz ze zmianą ciśnienia zachowana zostaje właściwa ilość podawanego medium oraz stabilność pracy.
Jeżeli odchylenie występuje dopiero w określonych warunkach, uwzględniamy je w końcowej ocenie. Prawidłowy pomiar przy jednym ciśnieniu nie potwierdza automatycznie pełnej sprawności przy pozostałych parametrach sterowania.
Powtarzamy cykle, aby wykluczyć przypadkowo poprawny rezultat
Na stanowisku wykonujemy kolejne cykle pomiarowe i obserwujemy, czy wartości pozostają stabilne. Analizujemy:
- powtarzalność objętości dawki;
- różnice między kolejnymi uruchomieniami;
- stabilność pracy po zmianie warunków;
- odchylenia pomiędzy wtryskiwaczami należącymi do jednego kompletu.
W ten sposób rozpoznajemy nie tylko trwałe ograniczenie przepływu, lecz także niestabilną pracę elementu. Szczególną uwagę zwracamy na sytuację, w której wtryskiwacz raz uzyskuje prawidłową dawkę, a w następnych cyklach wyraźnie odbiega od wcześniejszego wyniku.
Czas reakcji RSP – ile trwa odpowiedź na sygnał sterujący?
W odpowiednio wyposażonym stanowisku GTBR-X wykonujemy pomiar czasu reakcji wtryskiwacza. Kontrolujemy przebieg odpowiedzi na sygnał oraz jej powtarzalność podczas kolejnych cykli. Pomiar pozwala ustalić, czy element reaguje w sposób zgodny z wymaganiami danej konstrukcji. Podczas badania kompletu trzech wtryskiwaczy z C3 Aircross możemy rozpoznać sytuację, w której jeden z nich podaje podobną ilość medium, ale reaguje z innym opóźnieniem.
Taka różnica ma znaczenie szczególnie podczas krótkich zdarzeń wtryskowych, gdy czas reakcji stanowi istotną część całego procesu podawania paliwa.
Rozpylanie obserwujemy podczas rzeczywistej pracy wtryskiwacza
Pomiar objętości pokazuje ilość medium, ale nie wyjaśnia całkowicie, w jaki sposób zostaje ono rozprowadzone.
Obserwujemy strugę powstającą na końcówce rozpylacza: sprawdzamy jej kształt, kierunek, równomierność i stabilność. Szukamy również nietypowych pojedynczych strużek, nieregularnego rozpylania oraz kapania po zakończeniu impulsu.
Jeżeli dwa elementy osiągają zbliżone wartości dawkowania, a jeden tworzy wyraźnie zaburzoną strugę, nie oceniamy ich automatycznie jednakowo.
CloudX i testplany – numer katalogowy prowadzi do odpowiedniej procedury
W codziennej pracy wykorzystujemy bazę diagnostyczną i system CloudX powiązany ze stanowiskiem Carbon Zapp. Po zidentyfikowaniu wtryskiwacza sprawdzamy dostępność właściwego testplanu oraz aktualnych danych. Korzystamy z aktualizacji bazy i możliwości obsługi protokołów pomiarowych.
Jest to istotne przy odmianach silników PureTech występujących w różnych rocznikach i wersjach konstrukcyjnych. Zbieżna pojemność silnika nie oznacza, że każda referencja wtryskiwacza ma identyczną charakterystykę.
Końcowa kontrola GTBR-X – wynik po czynnościach serwisowych
Po zakończeniu czyszczenia lub innych dopuszczalnych czynności ponownie wykonujemy odpowiednią procedurę badania. Sprawdzamy stan elektryczny, szczelność i dawkowanie, porównujemy wyniki z różnych punktów pracy, powtarzalność, stabilność oraz czas reakcji. Ocenie poddajemy też cały zestaw wtryskiwaczy. Dopiero zestawienie danych początkowych i końcowych pozwala nam określić, czy wystąpiła rzeczywista poprawa. Nie wydajemy pozytywnej oceny wyłącznie na podstawie czystego wyglądu końcówki lub jednej prawidłowej wartości przepływu.
Pozostałe stanowiska diagnostyczne
- Na Hartridge Excalibur sprawdzamy wtryskiwacze benzynowe w systemach PFI i GDI, analizując między innymi dawkowanie oraz obraz rozpylania.
- Carbon Zapp GDU.4R wykorzystujemy do diagnostyki i obsługi odpowiednich wysokociśnieniowych wtryskiwaczy GDI.
- Na Carbon Zapp GS4/10 wykonujemy badania benzynowych wtryskiwaczy w zakresie odpowiadającym niskociśnieniowym procedurom stanowiska.
Urządzenie dobieramy na podstawie konstrukcji elementu oraz warunków wymaganych dla konkretnego badania. Dzięki temu procedury dla MPI i GDI nie są wykonywane według jednego, przypadkowo przyjętego schematu.
Dwa wtryskiwacze mogą podać tyle samo paliwa, ale inaczej przygotować mieszankę
W C3 Aircross 1.2 PureTech istotna jest nie tylko ilość dostarczonej benzyny. Równie ważny pozostaje sposób jej rozpylenia oraz zachowanie końcówki przed otwarciem i po zakończeniu impulsu.
Dwa wtryskiwacze mogą osiągać podobne wyniki ilościowe, a jednocześnie różnić się geometrią strugi, rozdrobnieniem medium i stabilnością działania.
| PARAMETR | CO SPRAWDZAMY? | ZNACZENIE DLA OCENY |
|---|---|---|
01Ilość medium |
Objętość podaną podczas testu. | Zgodność dawkowania z wymaganiami. |
02Geometria strugi |
Kształt strumienia paliwa. | Wykrywanie zaburzeń rozpylania. |
03Kierunek strugi |
Kierunek wypływu medium. | Ocena pracy końcówki rozpylającej. |
04Atomizacja |
Stopień rozdrobnienia medium. | Jakość przygotowania mieszanki. |
05Równomierność i symetria |
Rozkład medium w strudze. | Wykrywanie nierównomiernej pracy rozpylacza. |
06Powtarzalność |
Zgodność kolejnych cykli. | Potwierdzenie stabilności parametrów. |
07Szczelność po zamknięciu |
Sączenie i kapanie. | Wykrywanie niekontrolowanego przepływu. |
08Pojedyncze strużki |
Miejscowe odchylenia rozpylania. | Możliwe zanieczyszczenie lub uszkodzenie końcówki. |
Ocena tych parametrów pozwala nam odróżnić problem ilościowy od nieprawidłowego sposobu podawania benzyny. Ma to szczególne znaczenie w wysokociśnieniowym GDI, gdzie paliwo trafia bezpośrednio do komory spalania, a charakterystyka strugi powinna odpowiadać konstrukcji danego wtryskiwacza.
Czyszczenie kończymy drugim badaniem – dopiero wtedy oceniamy efekt
Celem czyszczenia jest usunięcie zanieczyszczeń, które mogą ograniczać przepływ, zakłócać formowanie strugi albo wpływać na powtarzalność pracy końcówki wtryskiwacza.
Wyniki oceniamy na podstawie danych pomiarowych, odpowiednich wartości referencyjnych i procedury właściwej dla danego elementu. Do interpretacji wykorzystujemy również doświadczenie technika i porównanie zachowania wtryskiwacza w kolejnych punktach pracy.
| BADANIE | PRZED I PO CZYSZCZENIU | INTERPRETACJA |
|---|---|---|
01Szczelność rozpylacza |
Przed: możliwe sączenie po zamknięciu.
Po: brak sączenia lub utrzymująca się nieszczelność.
|
Sprawdzamy, czy końcówka spełnia wymagania szczelności. |
02Wielkość dawki |
Przed: odchylenie od wartości referencyjnej.
Po: poprawa dawkowania lub brak zmiany.
|
Kontrolujemy każdy wymagany punkt pracy. |
03Powtarzalność |
Przed: zmienność pomiędzy cyklami.
Po: większa stabilność lub utrzymujące się odchylenia.
|
Oceniamy zgodność kolejnych pomiarów. |
04Stabilność przy zmianie ciśnienia |
Przed: odchylenie w określonym punkcie.
Po: poprawa lub utrzymanie odchylenia.
|
Jeden poprawny wynik nie zastępuje całej procedury. |
05Czas reakcji |
Przed: opóźniona lub niestabilna reakcja.
Po: poprawa, brak zmiany lub wynik poza wymaganiami.
|
Weryfikujemy odpowiedź na sterowanie. |
06Obraz rozpylania |
Przed: nieregularna struga.
Po: bardziej równomierne rozpylanie lub brak poprawy.
|
Sprawdzamy jakość strugi, a nie tylko dawkę. |
07Parametry elektryczne |
Przed: wynik zgodny lub niezgodny z wymaganiami.
Po: zwykle bez zmiany wskutek samego czyszczenia.
|
Czyszczenie nie usuwa uszkodzeń elektrycznych. |
Jeżeli po czyszczeniu uzyskujemy prawidłową dawkę, ale nadal występuje kapanie, nieprawidłowa reakcja albo zaburzona struga, uwzględniamy te nieprawidłowości w końcowej ocenie. Podobnie postępujemy wtedy, gdy element wykazuje poprawę na biegu jałowym, lecz nadal odbiega od wartości referencyjnych przy innym ciśnieniu.
Nie przyjmujemy jednej uniwersalnej tolerancji procentowej dla wszystkich wtryskiwaczy PureTech. O wyniku decyduje komplet badań oraz wymagania przypisane do konkretnego numeru części.
Kodowanie wtryskiwaczy PureTech – czego nie należy mylić z adaptacją?
W niektórych układach wtryskowych stosowane są indywidualne kody korekcyjne opisujące charakterystykę konkretnego elementu. Powstają one na podstawie odpowiednich pomiarów i algorytmów przewidzianych przez producenta danej konstrukcji. Kod pozwala sterownikowi uwzględnić indywidualne różnice pomiędzy wtryskiwaczami. W układach wykorzystujących takie rozwiązanie prawidłowa korekcja może wpływać na dawkowanie, stabilność biegu jałowego, zużycie paliwa, emisję oraz kulturę pracy silnika.
Nie oznacza to jednak, że każdy benzynowy wtryskiwacz wymaga kodowania. W przypadku Citroëna C3 Aircross I 1.2 PureTech nie zakładamy automatycznie obowiązku nadania lub wpisania indywidualnego kodu korekcyjnego. Konieczność wykonania określonej procedury ustalamy na podstawie dokumentacji właściwej dla danego sterownika i numeru części.
Rozróżniamy trzy czynności:
- Kodowanie wtryskiwacza – wprowadzenie do sterownika indywidualnej informacji opisującej jego charakterystykę, jeśli układ tego wymaga.
- Adaptacja – procedura dostosowania działania sterownika do warunków pracy lub zamontowanych podzespołów.
- Reset wartości wyuczonych – usunięcie zapisanych wcześniej korekt lub parametrów adaptacyjnych, jeżeli przewiduje to procedura serwisowa.
Montaż wtryskiwacza GDI w 1.2 PureTech wymaga przygotowania uszczelnień
Po diagnostyce lub czyszczeniu ważny pozostaje sposób ponownego osadzenia elementu w silniku.
W turbodoładowanych odmianach PureTech z bezpośrednim wtryskiem stosowane są uszczelnienia właściwe dla wysokociśnieniowej konstrukcji. Szczególnej uwagi wymagają pierścienie uszczelniające końcówkę od strony komory spalania, w tym rozwiązania wykorzystujące PTFE. W naszej pracowni przygotowujemy odpowiednie uszczelnienia i, gdy wymaga tego konstrukcja, wykonujemy ich prawidłowe formowanie przy użyciu właściwych narzędzi.
Podczas przygotowania do montażu istotne są:
- czystość gniazda wtryskiwacza i powierzchni współpracujących;
- stan elementów uszczelniających;
- prawidłowe ułożenie i uformowanie pierścienia;
- zabezpieczenie końcówki przed uszkodzeniem;
- właściwe osadzenie wtryskiwacza.
W wersjach MPI stosujemy wymagania montażowe właściwe dla wtryskiwaczy umieszczonych w układzie dolotowym. Nie przenosimy na nie automatycznie procedur uszczelniania przeznaczonych dla GDI. Szczegóły montażu, w tym wymagane elementy uszczelniające i sposób mocowania, należy dobierać według kodu silnika, numeru wtryskiwacza oraz dokumentacji producenta samochodu. Nie stosujemy jednego uniwersalnego momentu dokręcania dla wszystkich odmian 1.2 PureTech.
Wynik diagnostyki potwierdzamy dokumentacją, a nie samą oceną wzrokową
- Wynik diagnostyki wejściowej – ocenę stanu wtryskiwacza przed wykonaniem czynności serwisowych.
- Zestawienie parametrów dawkowania – dane z wymaganych punktów pomiarowych.
- Wyniki szczelności – informację o kontroli końcówki i ewentualnych nieszczelnościach zewnętrznych.
- Ocenę rozpylania – wnioski dotyczące kształtu, równomierności i stabilności strugi.
- Pomiar czasu reakcji – wynik badania RSP, gdy dotyczy danego elementu i zastosowanej procedury.
- Wyniki kontroli po czyszczeniu – porównanie parametrów początkowych i końcowych.
- Porównanie kompletu – zestawienie zachowania trzech wtryskiwaczy, jeżeli badaniu poddaliśmy cały zestaw silnika 1.2 PureTech.
- Indywidualny protokół parametrów – dokumentację przeprowadzonych pomiarów.
- Certyfikat z badania – potwierdzenie wykonanej kontroli.
- Końcową kontrolę jakości – potwierdzenie przeprowadzenia wymaganych czynności weryfikacyjnych.
- Pisemną gwarancję na 24 miesiące bez limitu kilometrów – dla usług i podzespołów objętych warunkami gwarancji.
Cena diagnostyki wtryskiwaczy Citroën C3 Aircross I w naszym serwisie
Koszt sprawdzenia zależy przede wszystkim od rodzaju układu wtryskowego.
| RODZAJ WTRYSKIWACZA | CENA DIAGNOSTYKI |
|---|---|
01Wtrysk pośredni MPI/PFI |
45 zł netto/ szt. |
02Wtrysk bezpośredni GDI |
103 zł netto/ szt. |
W podanym zakresie usługi wykonujemy test wstępny, czyszczenie oraz kontrolę końcową. Dobór odpowiedniego wtryskiwacza lub podzespołu przeprowadzamy na podstawie numeru wymontowanej części, danych samochodu i numeru VIN. Przed kontaktem telefonicznym warto przygotować te informacje, abyśmy mogli sprawdzić zgodność oraz dostępne warianty obsługi.
Obsługa wysyłkowa – klient nie musi przyjeżdżać do serwisu
Diagnostykę i obsługę wymontowanych wtryskiwaczy realizujemy również wtedy, gdy nasz klient znajduje się w innej części Polski - nie jest konieczna osobista wizyta w serwisie. Organizujemy odbiór kurierski i obsługujemy przesyłki z całego kraju. Przyjmujemy własne wtryskiwacze klientów do sprawdzenia, czyszczenia i regeneracji, a także wysyłamy dostępne elementy nowe lub zregenerowane.
Korzystamy między innymi z usług DPD i InPost, w tym z możliwości nadawania i odbierania przesyłek przez Paczkomaty.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. W przypadku zakupu podzespołu termin wysyłki zależy także od jego dostępności; dostępny element wysyłamy w odpowiednich warunkach nawet w ciągu 24 godzin.
Przed zapakowaniem wtryskiwaczy należy zabezpieczyć króćce i końcówki oraz unieruchomić części wewnątrz przesyłki. Do paczki należy dołączyć dane kontaktowe lub identyfikator zlecenia.
Sześć etapów realizacji zlecenia
- Potwierdzamy identyfikację – sprawdzamy numer wtryskiwacza lub dane samochodu na podstawie VIN.
- Organizujemy transport – ustalamy sposób odbioru części przez kuriera.
- Wykonujemy diagnostykę – przeprowadzamy badanie początkowe, czyszczenie i ponowną kontrolę parametrów.
- Przedstawiamy wynik – informujemy o stanie dostarczonych wtryskiwaczy i rezultacie wykonanych czynności.
- Ustalamy dalszy zakres – w razie potrzeby omawiamy dodatkowe czynności lub dobór innego podzespołu.
- Odsyłamy zamówienie – zabezpieczamy i wysyłamy sprawdzone wtryskiwacze albo dobrane elementy nowe lub zregenerowane.
Trzycylindrowy silnik C3 Aircross pracuje nierówno – co rzeczywiście warto sprawdzić?
Szarpanie podczas przyspieszania lub drgania na biegu jałowym mogą kierować uwagę na układ paliwowy. W trzycylindrowym silniku 1.2 PureTech szczególnie istotne jest ustalenie, czy wszystkie trzy cylindry otrzymują prawidłowo przygotowaną mieszankę. Podobne zachowanie samochodu może jednak wynikać również z niesprawnego układu zapłonowego, nieszczelności dolotu, nieprawidłowego ciśnienia paliwa albo problemów mechanicznych jednostki.
Sam objaw nie stanowi diagnozy uszkodzenia wtryskiwacza. W układzie wtryskowym mogą występować różne rodzaje nieprawidłowości:
| MOŻLIWA PRZYCZYNA | WPŁYW NA PRACĘ | ZAKRES KONTROLI |
|---|---|---|
01Osady na końcówce |
Zaburzone formowanie strugi. | Geometria i równomierność rozpylania. |
02Zanieczyszczenia wewnętrzne |
Ograniczony lub niestabilny przepływ. | Dawki w różnych punktach pracy. |
03Niedrożność kanałów |
Nierównomierne podawanie medium. | Powtarzalność i stabilność dawkowania. |
04Nieprawidłowa praca cewki |
Zakłócona odpowiedź na sterowanie. | Parametry elektryczne i czas reakcji. |
05Zużycie rozpylacza |
Pogorszenie szczelności po zamknięciu. | Kapanie, sączenie i szczelność końcówki. |
06Uszkodzenie korpusu lub uszczelnienia |
Możliwy wyciek zewnętrzny. | Szczelność korpusu i połączeń. |
Jak zachowuje się samochód przy nieprawidłowym podawaniu paliwa?
- nierównomierne obroty i drgania silnika na biegu jałowym;
- szarpanie podczas ruszania lub zwiększania obciążenia;
- zwiększone zużycie benzyny;
- osłabienie reakcji na pedał przyspieszenia;
- błędy dotyczące składu mieszanki lub wypadania zapłonu;
- zwiększone obciążenie cieplne katalizatora wskutek nieprawidłowego spalania.
Weryfikację wtryskiwaczy przeprowadzamy na stanowisku probierczym, ponieważ dopiero odpowiednie pomiary pozwalają odróżnić nieprawidłowości samego elementu od problemów występujących w innych układach samochodu. Dzięki temu nie opieramy decyzji serwisowej wyłącznie na objawach zgłoszonych przez kierowcę.
Benzyna również wpływa na stan układu wtryskowego
Podczas dłuższego przechowywania benzyna stopniowo zmienia swoje właściwości, a produkty jej starzenia mogą sprzyjać powstawaniu osadów. Obecność biokomponentów oraz kontakt paliwa z wilgocią mogą wpływać na jego stabilność podczas magazynowania i eksploatacji. Drobne zanieczyszczenia przedostające się do układu paliwowego mogą ograniczać drożność kanałów wtryskiwacza i zakłócać pracę jego końcówki. Dlatego podczas diagnostyki uwzględniamy nie tylko przebieg samochodu, lecz także charakter zanieczyszczeń oraz wyniki pomiarów przepływu i rozpylania.
Korekty paliwowe STFT i LTFT – ważna wskazówka, ale nie wynik badania wtryskiwacza
Podczas diagnostyki silnika 1.2 PureTech analizujemy również informacje dostępne ze sterownika. Szczególne znaczenie mogą mieć korekty paliwowe, które pokazują, w jaki sposób sterownik dostosowuje ilość podawanego paliwa do warunków pracy.
- STFT (Short Term Fuel Trim) – krótkoterminowa korekta dawkowania paliwa. Reaguje na bieżące zmiany związane ze składem mieszanki.
- LTFT (Long Term Fuel Trim) – długoterminowa korekta paliwowa. Odzwierciedla utrwalone dostosowanie sterownika do warunków pracy silnika.
- Korekta dodatnia – sterownik zwiększa ilość paliwa względem wartości bazowej, reagując na sygnał wskazujący na zbyt ubogą mieszankę.
- Korekta ujemna – sterownik ogranicza dawkowanie względem wartości bazowej, reagując na sygnał wskazujący na mieszankę zbyt bogatą.
Nieprawidłowo rozpylający lub dawkujący wtryskiwacz może wpływać na te wartości. Podobne odchylenia pojawiają się jednak również przy nieszczelności dolotu, problemach z pomiarem powietrza, ciśnieniem paliwa albo pracą czujników.
Korekty STFT i LTFT traktujemy zatem jako informację pozwalającą wyznaczyć dalszy kierunek diagnostyki. Nie zastępują one indywidualnego badania wymontowanych wtryskiwaczy na stanowisku probierczym.
Zaplecze diagnostyczne, procedury i organizacja pracowni
35 lat doświadczenia łączymy z wyposażeniem przeznaczonym do obsługi współczesnych układów zasilania benzyną. Najważniejsze elementy naszego zaplecza to:
- Specjalistyczny park maszynowy – Carbon Zapp GTBR-X, Carbon Zapp GDU.4R, Carbon Zapp GS4/10 i Hartridge Excalibur.
- Obsługa MPI oraz GDI – dobieramy technikę badania do konstrukcji wtryskiwacza i wymaganych parametrów.
- Wielokanałowe pomiary – na odpowiednim stanowisku sprawdzamy jednocześnie do czterech elementów, z niezależną kontrolą każdego toru.
- Badania wysokociśnieniowe – korzystamy ze stanowisk o możliwościach technicznych dostosowanych do nowoczesnych układów GDI; przykładowo GTBR-X ma maksymalny zakres 1200 bar, przy czym rzeczywiste ciśnienie testu wynika z testplanu.
- Diagnostyka przed wykonaniem czynności – ustalamy stan wyjściowy, zanim rozpoczniemy czyszczenie.
- Kontrola po zakończeniu obsługi – ponawiamy odpowiednie pomiary i analizujemy uzyskane różnice.
- Płukanie wsteczne – stosujemy tę metodę w odpowiednich konstrukcjach, jeśli pozwala na to procedura serwisowa.
- Kontrola dynamiki pracy – wykonujemy pomiary czasu reakcji RSP przy wykorzystaniu właściwego wyposażenia.
- Kodowanie wybranych konstrukcji – przeprowadzamy je w systemach, które wymagają indywidualnej charakterystyki wtryskiwacza.
- Dokumentowanie pomiarów – przygotowujemy protokoły, zestawienia wyników i potwierdzenia badań.
- Wydzielone stanowiska robocze – organizujemy oddzielne miejsca do demontażu, czyszczenia, diagnostyki i montażu.
- Oznaczanie i segregacja elementów – zachowujemy przypisanie wtryskiwaczy i ich części do konkretnego zlecenia.
- Obsługa ogólnopolska – realizujemy usługi również na podstawie przesyłek kurierskich.
FAQ
Czy Citroën C3 Aircross I 1.2 PureTech 82 ma taki sam wtrysk jak wersja 110 KM?
Nie. Wolnossąca odmiana PureTech 82 wykorzystuje pośredni wtrysk benzyny MPI, natomiast doładowana wersja 110 KM ma bezpośredni wtrysk GDI. Wtryskiwacze pracują w innych warunkach i wymagają odmiennych procedur badania.
Czy wtryskiwacze z C3 Aircross 1.2 PureTech 110 pasują również do wersji 130 KM?
Nie należy zakładać ich zamienności na podstawie samej pojemności silnika lub podobnej konstrukcji. Sprawdzamy kod jednostki, numer starego wtryskiwacza i VIN, ponieważ zastosowane części mogą różnić się referencją i charakterystyką pracy.
Czy wypadanie zapłonu na jednym cylindrze C3 Aircross oznacza uszkodzenie wtryskiwacza?
Nie. Przyczyną może być również świeca zapłonowa, cewka, problem mechaniczny cylindra lub inna nieprawidłowość dotycząca tworzenia mieszanki. Stan wtryskiwacza potwierdzamy odpowiednim badaniem.
Czy sprawdzamy wszystkie trzy wtryskiwacze silnika 1.2 PureTech podczas jednej procedury?
Tak, gdy otrzymujemy kompletny zestaw, porównujemy trzy elementy w odpowiednio dobranych warunkach. Każdy wtryskiwacz ma indywidualny wynik, a porównanie kompletu pomaga rozpoznać różnice w dawkowaniu, szczelności i czasie reakcji.
Czy do ustalenia ceny i dobrania wtryskiwacza C3 Aircross wystarczy VIN?
VIN pomaga ustalić fabryczną konfigurację samochodu i właściwą grupę części. Przy ostatecznym doborze weryfikujemy również oznaczenie starego wtryskiwacza, a cenę badania ustalamy zależnie od zastosowanego układu MPI lub GDI.
Czy Carbon Zapp GTBR-X sprawdzi, czy czyszczenie wtryskiwacza GDI przyniosło poprawę?
Tak. Wykonujemy pomiary przed czyszczeniem i po nim, a następnie porównujemy szczelność, dawkowanie, powtarzalność oraz pozostałe parametry objęte testplanem. Sama poprawa wyglądu końcówki nie stanowi potwierdzenia skuteczności czyszczenia.
Czy po demontażu wtryskiwaczy PureTech 130 trzeba przygotować nowe uszczelnienia?
Przy ponownym montażu należy zastosować procedurę uszczelniania właściwą dla konkretnej konstrukcji GDI, uwzględniając elementy przewidziane do wymiany. W przypadku pierścieni PTFE istotne jest ich prawidłowe założenie i uformowanie odpowiednimi narzędziami.
Diagnostyka i obsługa wtryskiwaczy Citroën C3 Aircross I – kontakt
Pawlik Diesel Service – tel. 601 856 277. Wykonujemy diagnostykę, czyszczenie i obsługę serwisową własnych wtryskiwaczy Citroëna C3 Aircross I 1.2 PureTech. Sprawdzamy również dostępność części nowych i zregenerowanych, dobieramy podzespoły po VIN oraz organizujemy odbiór kurierski i wysyłkę na terenie całej Polski.
Zadzwoń, aby sprawdzić cenę i dostępność odpowiedniego wtryskiwacza.
Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
Komentarze
