Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI HPI BMW 7 G70 735i 740i 760i 750e M760e już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę układów pośredniego i bezpośredniego wtrysku benzyny. Obsługujemy rozwiązania oznaczane m.in. jako MPI/PFI, GDI, FSI, TFSI, TSI oraz układy stosowane w jednostkach np. EcoBoost. Badania przeprowadzamy na profesjonalnych stanowiskach probierczych, a każdy wtryskiwacz ocenia wyspecjalizowany technik.

W BMW serii 7 generacji G70 w wersjach 735i, 740i, 760i, 750e oraz M760e benzynowa część układu napędowego wykorzystuje bezpośredni wtrysk paliwa BMW określany jako High Precision Injection, zaliczany do technologii GDI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Sprawdzenie elektryczne wtryskiwacza

Mierzymy parametry obwodu elektrycznego i sprawdzamy, czy element wykonawczy może być prawidłowo sterowany.

Przykładowy wynik pomiaru rezystancji może wynosić 1,6 Ω albo 12,3 Ω, zależnie od konstrukcji wtryskiwacza. Sama liczba nie stanowi jeszcze oceny — zestawiamy ją z typem badanego elementu oraz procedurą testową.

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza medium testowego przez rozpylacz.

W prawidłowo przebiegającej próbie wynik może zostać zapisany jako brak wycieku podczas całego kroku testowego. Pojawienie się kropli lub mierzalnego przecieku oznacza, że rozpylacz nie zamyka się prawidłowo.

Nieszczelny wtryskiwacz może podawać paliwo również wtedy, gdy sterownik nie żąda wtrysku.

Pomiar dawkowania

Badamy ilość medium podawaną przez wtryskiwacz w określonym punkcie pracy.

Przykładowo cztery elementy mogą w identycznym kroku testowym uzyskać wyniki 28,1 ml, 28,4 ml, 27,9 ml i 24,7 ml. Różnica jednej sztuki jest wtedy od razu widoczna i wymaga dalszej oceny.

Pomiar dawki pokazuje, czy każdy cylinder może otrzymywać porównywalną ilość paliwa.

Pomiar wydatku

Wydatek określa ilość medium przepływającą przez wtryskiwacz w ustalonych warunkach.

Przykładowy wynik może wynosić 165 ml/min, natomiast po wykonaniu czynności serwisowych 178 ml/min. Taka zmiana może wskazywać na poprawę drożności, ale jej znaczenie zawsze oceniamy w odniesieniu do danego wtryskiwacza.

Badanie dawki przy małym obciążeniu

Sprawdzamy pracę wtryskiwacza przy krótkim sterowaniu i niewielkiej ilości podawanego paliwa.

Przykładowo wynik może wynieść 3,8 ml dla jednego elementu oraz 2,9 ml dla drugiego w tym samym kroku testowym. Przy małych dawkach nawet pozornie niewielka różnica może mieć znaczenie dla równomierności pracy silnika.

Badanie przy częściowym obciążeniu

Wtryskiwacz pracuje w warunkach odpowiadających pośredniemu zakresowi jego obciążenia.

Przykładowe wyniki kompletu mogą wynosić 14,6–15,1 ml. Jeżeli jedna sztuka osiąga w tych samych warunkach 12,7 ml, sprawdzamy przyczynę odchylenia.

Badanie przy większym obciążeniu

Kontrolujemy dawkowanie również przy dłuższym czasie sterowania i większym zapotrzebowaniu na paliwo.

Przykładowo trzy wtryskiwacze mogą podać około 39 ml, a czwarty 34 ml. Prawidłowe zachowanie przy małej dawce nie gwarantuje więc prawidłowej pracy w tym punkcie.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Test dynamiczny

Wtryskiwacz jest wielokrotnie otwierany i zamykany, dzięki czemu sprawdzamy jego zachowanie podczas pracy impulsowej.

Przykładowy rezultat może wynieść 8,2 ml na określoną serię impulsów, a po czyszczeniu 8,9 ml. Zmiana może świadczyć o poprawie drożności lub reakcji elementu.

Test statyczny

Sprawdzamy przepływ w warunkach określonych przez dany plan testowy, bez odwzorowywania typowego cyklu dynamicznego silnika.

Przykładowy wynik może zostać zapisany jako 190 ml/min. Służy on do oceny maksymalnego lub ustalonego przepływu zgodnie z procedurą właściwą dla danego wtryskiwacza.

Czas reakcji

W obsługiwanych planach testowych sprawdzamy, jak szybko wtryskiwacz odpowiada na sygnał sterujący.

Przykładowo jeden element może reagować po 0,62 ms, a inny po 0,78 ms. Różnica pokazuje, że dwa wtryskiwacze podające podobną dawkę nie muszą zachowywać się identycznie podczas pracy dynamicznej.

Powtarzalność dawkowania

Ten sam punkt testowy wykonujemy w sposób pozwalający ocenić, czy kolejne cykle przynoszą zbliżony rezultat.

Przykładowa seria 10,2 ml, 10,1 ml, 10,2 ml i 10,1 ml wskazuje na stabilne dawkowanie. Wyniki 10,4 ml, 9,1 ml, 10,8 ml i 9,5 ml wymagają natomiast dokładniejszej analizy.

Stabilność pracy

Obserwujemy, czy parametry wtryskiwacza pozostają stabilne podczas kolejnych etapów badania.

Jeżeli wynik w tych samych warunkach stopniowo zmienia się np. z 18,0 ml do 15,9 ml, sprawdzamy, czy przyczyną jest ograniczona drożność, nieprawidłowa reakcja lub inne zaburzenie pracy elementu.

Badanie przy różnych ciśnieniach

Wtryskiwacze bezpośredniego wtrysku sprawdzamy w kilku punktach ciśnienia przewidzianych w procedurze.

Przykładowy plan może obejmować badanie przy 50 barach, 100 barach i 200 barach, jeżeli takie wartości są właściwe dla konkretnego elementu. Są to wyłącznie przykładowe punkty - nie stanowią uniwersalnej procedury dla wtryskiwaczy BMW ani innych producentów.

Wtryskiwacz może zachowywać się poprawnie przy jednym ciśnieniu, a wykazywać odchylenie przy innym. Dlatego pojedynczy punkt pomiarowy nie daje pełnego obrazu.

Ocena rozpylania

Kontrolujemy sposób formowania strugi paliwa i zachowanie rozpylacza. Nie sprowadzamy tego badania wyłącznie do informacji „rozpyla” lub „nie rozpyla”. Oceniamy regularność strugi oraz różnice pojawiające się pomiędzy elementami badanego kompletu.

Jeżeli procedura umożliwia rejestrację warunków badania, wynik łączymy z konkretnym ciśnieniem i sposobem sterowania.

Dlaczego sprawdzamy każdy wtryskiwacz osobno?

• Każdy element może mieć inny stopień zużycia, inną charakterystykę elektryczną i inną reakcję na sterowanie.
• Dobry wynik jednej sztuki nie daje podstaw do uznania całego zestawu za sprawny.
• Porównując komplet, możemy znaleźć wtryskiwacz, którego dawka, szczelność, reakcja albo stabilność różni się od pozostałych.
• Ocena wszystkich sztuk pokazuje, czy cały zestaw pracuje równomiernie.
• W BMW 735i, 740i, 760i, 750e i M760e ma to szczególne znaczenie, ponieważ sterowanie bezpośrednim wtryskiem wymaga precyzyjnej i powtarzalnej pracy każdego elementu.

Jak wygląda przyjęcie wtryskiwaczy do naszego serwisu?

• Odczytujemy oznaczenia znajdujące się na korpusie wtryskiwacza.
• Ustalamy jego numer katalogowy i wariant wykonania.
• Identyfikujemy producenta elementu.
• Określamy, czy mamy do czynienia z układem MPI/PFI, GDI lub inną odmianą wtrysku benzyny.
• Wykonujemy oględziny zewnętrzne korpusu, przyłączy i rozpylacza.
• Sprawdzamy, czy widoczne są pęknięcia, odkształcenia, ślady uderzeń albo uszkodzenia gwintów.
• Kontrolujemy stan złącza i dostępnych elementów elektrycznych.
• Każdy wtryskiwacz przypisujemy do konkretnego zlecenia i zachowujemy jego identyfikację podczas kolejnych etapów obsługi.

Wtrysk pośredni MPI/PFI a bezpośredni GDI

Czyszczenie wtryskiwaczy – co wykonujemy?

• Czyszczenie ultradźwiękowe stosujemy w zakresie odpowiednim dla konstrukcji części. Energia ultradźwięków pomaga usuwać osady z powierzchni oraz dostępnych kanałów bez mechanicznego szorowania precyzyjnych elementów.


• Czyszczenie wewnętrzne wykonujemy z użyciem odpowiedniego medium i procedury przepływowej. Jeżeli konstrukcja i wyposażenie na to pozwalają, stosujemy również płukanie w kierunku przeciwnym do normalnego przepływu.

Po czyszczeniu nie uznajemy wtryskiwacza automatycznie za sprawny. Ponownie wykonujemy pomiary i porównujemy wynik z badaniem wstępnym. Jeżeli czyszczenie nie przywraca prawidłowej charakterystyki, wynik testu wskazuje nam, czy potrzebna jest dalsza naprawa, regeneracja albo wymiana elementu.

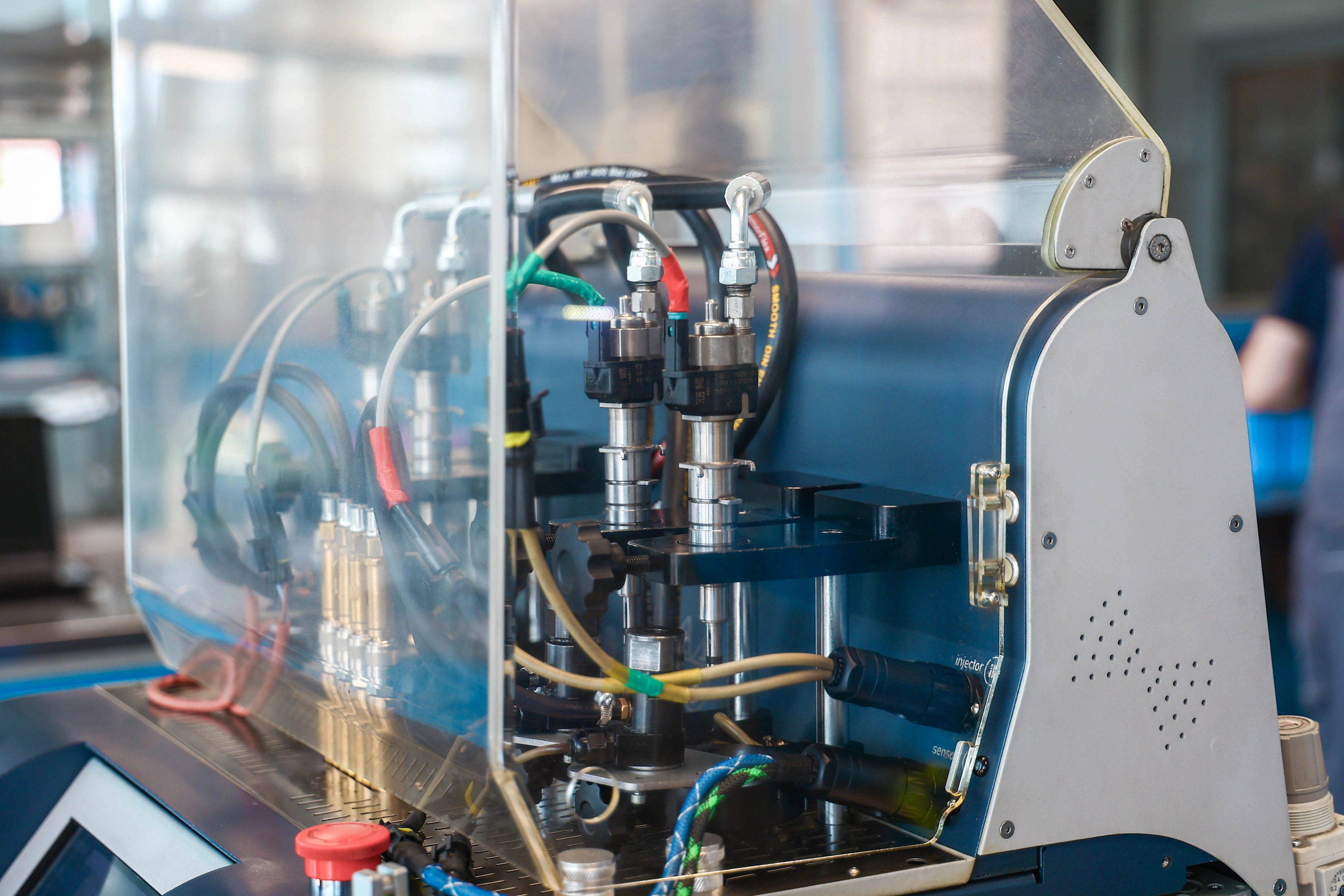

Testowanie wtryskiwaczy na stanowisku Carbon Zapp GDU.4R|X - jak to robią nasi technicy?

Obsługujemy elementy różnych producentów, w tym Bosch, Continental/Siemens VDO, Delphi i Denso. Procedurę dobieramy według typu oraz numeru części, a wynik analizuje technik mający doświadczenie z konkretną technologią wtrysku.

Do profesjonalnej diagnostyki wtryskiwaczy benzynowych wykorzystujemy specjalistyczną platformę Carbon Zapp GDU.4R|X, przeznaczoną do testowania i obsługi wtryskiwaczy bezpośrednich GDI oraz klasycznych wtryskiwaczy benzynowych EFi.

Stanowisko pozwala pracować z czterema wtryskiwaczami, obsługuje technologie GDI różnych producentów, umożliwia ich testowanie, serwisowanie i kodowanie. Producent określa maksymalną zdolność ciśnieniową platformy na 650 barów. Ciśnienie dobieramy do konkretnego elementu i procedury testowej.

Co kontrolujemy na stanowisku?

• parametry elektryczne wtryskiwacza,
• szczelność,
• dawki w poszczególnych punktach obciążenia,
• zachowanie przy różnych wartościach ciśnienia przewidzianych przez procedurę,
• czas reakcji, jeżeli test danego elementu go obejmuje,
• powtarzalność i stabilność dawkowania wynikającą z kolejnych pomiarów,
• rozpylanie w warunkach przewidzianych przez stanowisko i konfigurację badania.

Dlaczego sprawdzamy kilka punktów pracy?

Wtryskiwacz może prawidłowo dawkować przy jednym ciśnieniu, a przy innym wykazywać opóźnienie, nieprawidłową dawkę albo niestabilność. Przykładowo element może uzyskać:

• 8,1 ml w pierwszym punkcie,
• 18,4 ml w drugim,
• 34,7 ml w trzecim.

Jeżeli trzy pozostałe wtryskiwacze osiągają w ostatnim punkcie około 39 ml, różnica może być widoczna dopiero przy większym obciążeniu. Z tego powodu pojedynczy pomiar nie zastępuje pełnej procedury.

Jak interpretujemy wyniki?

Nie oceniamy wtryskiwacza na podstawie jednej liczby. Łączymy:

• dane uzyskane podczas pomiaru,
• wartości i zakresy referencyjne dostępne dla konkretnego typu,
• procedurę realizowaną przez urządzenie,
• doświadczenie technika prowadzącego badanie.

Takie podejście pozwala odróżnić przypadkowe odchylenie od powtarzalnego problemu występującego w określonych warunkach.

Porównanie wyników przed i po obsłudze

Kodowanie i rewitalizacja wtryskiwaczy benzynowych w naszym serwisie

Kodowanie wtryskiwacza

• Podczas badania określamy rzeczywistą charakterystykę pracy konkretnego elementu. Dwie sztuki o tym samym numerze katalogowym mogą mieć niewielkie różnice wynikające z tolerancji produkcyjnych albo eksploatacji.
• W obsługiwanych systemach dane pomiarowe służą do określenia indywidualnej korekty wtryskiwacza.
• Jeżeli dany typ wykorzystuje kod korekcyjny i stanowisko obsługuje jego generowanie, po prawidłowo zakończonym teście nadajemy kod odpowiadający zmierzonej charakterystyce.
• Kod przekazuje sterownikowi silnika informację, jak skorygować sterowanie konkretną sztuką, aby uzyskać oczekiwaną dawkę.
• Prawidłowe zakodowanie ma znaczenie dla równomierności pracy silnika, dawkowania paliwa, biegu jałowego, emisji spalin i zużycia paliwa.
• Kodowanie wykonujemy po czynnościach, które mogą zmienić charakterystykę elementu, jeżeli wymaga tego dana technologia i procedura.

Rewitalizacja elementów piezoelektrycznych

• W wybranych konstrukcjach piezoelektrycznych przeprowadzamy rewitalizację wtedy, gdy budowa wtryskiwacza i wynik diagnostyki pozwalają zastosować taką procedurę.
• Celem jest przywrócenie właściwości stosu piezoelektrycznego odpowiedzialnego za reakcję elementu wykonawczego.
• Po rewitalizacji ponownie sprawdzamy wtryskiwacz. Samo wykonanie procedury bez końcowego pomiaru nie stanowi potwierdzenia jego sprawności.
• Jeżeli wynik nie spełnia wymagań planu testowego, nie kwalifikujemy elementu jako prawidłowego tylko dlatego, że przeszedł proces rewitalizacji.

Co otrzymujesz jako nasz klient po wykonaniu usługi?

• Przekazujemy wynik wykonanej diagnostyki wraz z oceną badanego elementu.
• Zestawiamy najważniejsze wartości uzyskane podczas testu.
• Informujemy o rezultacie próby szczelności.
• Pokazujemy dane dotyczące dawkowania w punktach objętych procedurą.
• Jeżeli plan testowy mierzy czas reakcji, uwzględniamy jego wynik w ocenie.
• Przekazujemy informację o jakości rozpylania, jeśli dany test i konfiguracja stanowiska pozwalają ją ocenić.
• Po czyszczeniu wykonujemy kontrolę końcową i pokazujemy, czy parametry uległy zmianie.
• Przy badaniu kilku sztuk porównujemy wtryskiwacze między sobą, dzięki czemu widać nierównomierność zestawu.
• Do badania na stanowisku probierczym przygotowujemy dokumentację potwierdzającą wykonany test.
• Klient otrzymuje indywidualny protokół najważniejszych parametrów.
• Przed zakończeniem zlecenia wykonujemy końcową kontrolę jakości.
• Na wykonaną usługę objętą naszymi warunkami udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego?

Cena zależy od rodzaju wtrysku i dalszego zakresu obsługi.

Sprawdzenie jednego wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto.

Sprawdzenie jednego wtryskiwacza bezpośredniego GDI kosztuje 103 zł netto.

W tej diagnostyce wykonujemy:

• test wstępny,
• czyszczenie,
• kontrolę końcową.

Przed kontaktem telefonicznym warto przygotować numer starego wtryskiwacza albo dane pojazdu i VIN. Na tej podstawie dobieramy właściwy element i sprawdzamy dostępność odpowiedniej wersji do BMW 735i, 740i, 760i, 750e lub M760e.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również bez potrzeby osobistej wizyty klienta w naszym serwisie.

• Organizujemy odbiór wtryskiwaczy przez kuriera ze wskazanego adresu.
• Przyjmujemy przesyłki od klientów z całej Polski.
• Własny komplet można przesłać do diagnostyki, czyszczenia i dalszej obsługi serwisowej.
• Po zakończeniu prac odsyłamy wtryskiwacze pod wskazany adres.
• Jeżeli klient wybiera dostępny wtryskiwacz nowy albo zregenerowany, również wysyłamy go bez konieczności wizyty na miejscu.
• Korzystamy z dostawy DPD, InPost oraz wysyłki do Paczkomatu.
• Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Jeżeli konieczne są dodatkowe części lub czynności naprawcze, ich dostępność może wpłynąć na termin przygotowania przesyłki.

Jak przygotować wtryskiwacz do wysyłki? Zabezpieczamy przede wszystkim króćce i delikatną końcówkę wtryskiwacza przed uderzeniem oraz zanieczyszczeniem. Element należy unieruchomić w paczce i dołączyć dane kontaktowe lub informacje pozwalające przypisać przesyłkę do zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz nam numer wtryskiwacza albo VIN i dane BMW.
• Ustalamy właściwy typ elementu i organizujemy jego odbiór kurierski.
• Po przyjęciu części wykonujemy identyfikację, badanie wstępne i czyszczenie.
• Następnie przeprowadzamy kontrolę końcową i porównujemy wyniki.
• Przekazujemy informację o stanie wtryskiwacza oraz wyniku diagnostyki.
• Jeżeli potrzebne są dalsze czynności, przedstawiamy zakres obsługi wynikający z pomiarów.
• Po zakończeniu zlecenia odsyłamy sprawdzony wtryskiwacz albo dobrany podzespół na wskazany adres.

Korekty paliwowe STFT i LTFT

Korekty paliwowe pokazują, jak sterownik silnika zmienia ilość podawanego paliwa na podstawie informacji z układu sterowania mieszanką.

• STFT – Short Term Fuel Trim to korekta krótkoterminowa. Zmienia się na bieżąco podczas pracy silnika i pokazuje aktualną reakcję sterownika na skład mieszanki.
• LTFT – Long Term Fuel Trim to korekta długoterminowa. Sterownik zapisuje w niej dłużej utrzymującą się tendencję do dodawania lub odejmowania paliwa.
• Wartość dodatnia, np. +8%, oznacza, że sterownik zwiększa dawkę względem wartości bazowej.
• Wartość ujemna, np. -7%, oznacza, że sterownik ogranicza dawkę.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Do częstych przyczyn pogorszenia pracy wtryskiwaczy należą:

• osady powstające na elementach przepływowych i rozpylaczu,
• drobne zanieczyszczenia obecne w paliwie,
• częściowe ograniczenie drożności kanałów,
• nieprawidłowe działanie cewki lub elementu wykonawczego,
• utrata szczelności rozpylacza,
• zużycie końcówki rozpylającej i pogorszenie formowania strugi.

Możliwe skutki to:

• nierówna praca silnika,
• większe zużycie paliwa,
• szarpanie podczas przyspieszania lub pracy pod obciążeniem,
• spadek osiągów,
• nieprawidłowy skład mieszanki,
• zwiększone obciążenie układu oczyszczania spalin i katalizatora.

Jakość benzyny również ma znaczenie

Paliwo może pozostawiać osady, szczególnie gdy przez dłuższy czas znajduje się w układzie i ulega starzeniu. Zawarte w benzynie biokomponenty mają inne właściwości higroskopijne niż sama benzyna i mogą sprzyjać obecności wilgoci w paliwie. Znaczenie mają również zanieczyszczenia przedostające się do zbiornika oraz produkty powstające podczas starzenia paliwa. Z czasem mogą one ograniczać drożność precyzyjnych kanałów wtryskiwacza i wpływać na jakość rozpylania.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze układów wtryskowych.
• Korzystamy ze specjalistycznych urządzeń przeznaczonych do układów MPI/PFI oraz wysokociśnieniowych systemów GDI.
• Carbon Zapp GDU.4R|X pozwala nam testować cztery wtryskiwacze benzynowe oraz wykonywać diagnostykę GDI w warunkach wysokiego ciśnienia przewidzianych dla danego planu testowego.
• Stanowisko ma maksymalną możliwość pracy do 650 barów, ale rzeczywiste ciśnienie badania zawsze dopasowujemy do wtryskiwacza.
• Wykonujemy test wstępny, dzięki czemu przed czyszczeniem znamy rzeczywisty stan elementu.
• Po wykonaniu czynności serwisowych ponawiamy pomiary i porównujemy parametry.
• Kontrolujemy dawkowanie, szczelność, parametry elektryczne, czas reakcji tam, gdzie obejmuje go procedura, oraz jakość rozpylania.
• Dla obsługiwanych konstrukcji wykonujemy kodowanie i tworzymy indywidualną charakterystykę korekcyjną.

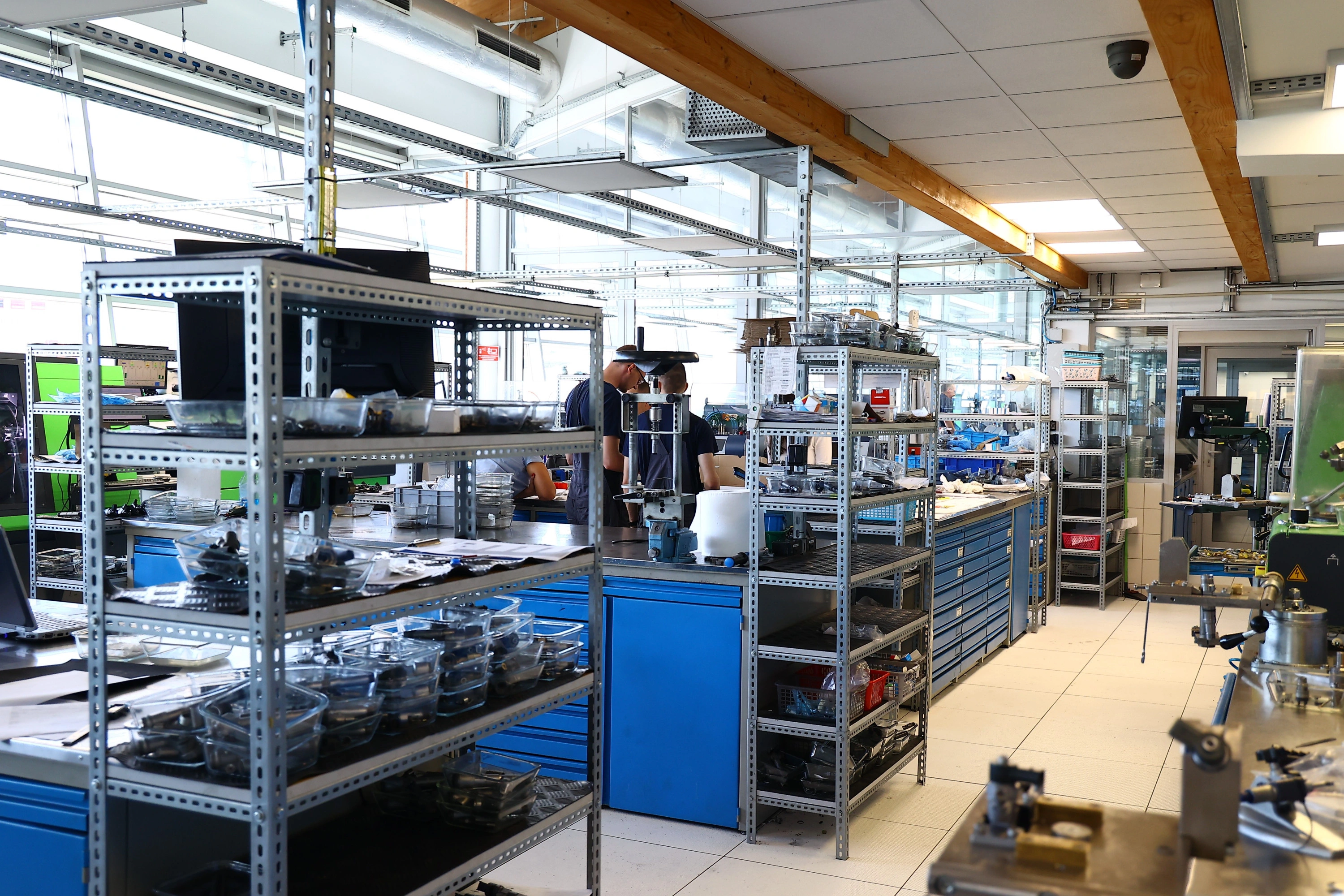

• Korzystamy z wydzielonych stanowisk do poszczególnych etapów demontażu, czyszczenia, diagnostyki i montażu. Oczyszczone części nie trafiają więc ponownie do strefy przeznaczonej dla zabrudzonych elementów.
• Każdy wtryskiwacz i jego części przypisujemy do konkretnego zlecenia. Uszczelnienia, drobne elementy i adaptery przechowujemy w przeznaczonych do tego pojemnikach.
• Obsługujemy wtryskiwacze wielu producentów i dobieramy procedurę po numerze części, zamiast stosować jeden uniwersalny test.
• Dokumentujemy wyniki wykonanych badań.
• Przyjmujemy zlecenia wysyłkowe z całej Polski i organizujemy odbiór części od klienta.

FAQ

Czy do doboru wtryskiwacza BMW wystarczy podać model samochodu?
Nie zawsze. BMW 735i, 740i, 760i, 750e i M760e mogą występować w różnych wersjach rynkowych i produkcyjnych. Właściwą część dobieramy według numeru starego wtryskiwacza albo danych pojazdu i numeru VIN.

Czy prawidłowa dawka oznacza, że wtryskiwacz GDI jest całkowicie sprawny?
Nie. Oprócz dawki znaczenie mają m.in. szczelność, powtarzalność, zachowanie w kolejnych punktach ciśnienia, reakcja na sterowanie i rozpylanie. Dlatego nie opieramy oceny na jednym pomiarze.

Czy po czyszczeniu zawsze wykonujemy ponowny test?
Tak. Porównujemy wyniki z badaniem wstępnym, ponieważ samo czyszczenie nie potwierdza jeszcze, że dawkowanie, szczelność i stabilność wróciły do prawidłowego poziomu.

Ile kosztuje diagnostyka wtryskiwacza benzynowego?
Sprawdzenie jednej sztuki MPI/PFI kosztuje 45 zł netto, a jednej sztuki bezpośredniego wtrysku GDI 103 zł netto. Cena obejmuje test wstępny, czyszczenie i kontrolę końcową.

Czy mogę przesłać wtryskiwacze bez przyjeżdżania do serwisu?
Tak. Organizujemy odbiór kurierski, wykonujemy diagnostykę i obsługę przekazanych elementów, a po zakończeniu zlecenia odsyłamy je pod wskazany adres. W ten sam sposób realizujemy wysyłkę dostępnych wtryskiwaczy nowych i zregenerowanych.

Diagnostyka wtryskiwaczy BMW 7 G70 – zadzwoń

Jeżeli chcesz sprawdzić wtryskiwacze z BMW 735i, 740i, 760i, 750e lub M760e, zadzwoń do Pawlik Diesel Service pod numer 601 856 277.

Przygotuj numer starego wtryskiwacza albo VIN i dane samochodu. Dobierzemy właściwą procedurę diagnostyczną, przyjmiemy Twoje własne wtryskiwacze do procesu serwisowego albo sprawdzimy dostępność podzespołu zregenerowanego lub nowego.

Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski. Telefonicznie sprawdzisz również aktualną cenę, dostępność części oraz sposób realizacji zlecenia.
