W naszym serwisie wykonujemy kompleksową diagnostykę wtryskiwaczy benzynowych stosowanych w układach pośrednich i bezpośrednich, między innymi MPI/PFI, GDI, FSI, TFSI, TSI i innych rozwiązaniach. Pracujemy na specjalistycznych stanowiskach probierczych, a wyniki pomiarów oceniają technicy zajmujący się układami wtryskowymi.

Audi Q7 II 4M wymaga dokładnej identyfikacji układu paliwowego. W silnikach 2.0 i 3.0 TFSI rozwiązania wtryskowe zmieniały się zależnie od kodu jednostki, rocznika i rynku.

Jakie wtryskiwacze występują w Audi Q7 4M?

W Audi Q7 4M zastosowany układ wtryskowy zależy od konkretnej wersji silnika, jego kodu, rocznika oraz rynku przeznaczenia pojazdu. W części odmian spotykamy układ wykorzystujący jednocześnie wtrysk pośredni i bezpośredni, dlatego przy diagnostyce trzeba najpierw ustalić, którego rodzaju wtryskiwaczy dotyczy problem.

Sama informacja o pojemności 2.0 lub 3.0 TFSI nie wystarcza do prawidłowego doboru części. Przed rozpoczęciem testów identyfikujemy wtryskiwacz na podstawie jego numeru, kodu silnika oraz danych VIN, co pozwala dobrać właściwą procedurę diagnostyczną i uniknąć pomyłki między różnymi wariantami układu paliwowego.

Ma to znaczenie również przy badaniu kompletu. Wtryskiwacze pośrednie i bezpośrednie pracują w innych warunkach i wymagają odmiennego sposobu testowania, dlatego każdy typ sprawdzamy według procedury właściwej dla jego konstrukcji.

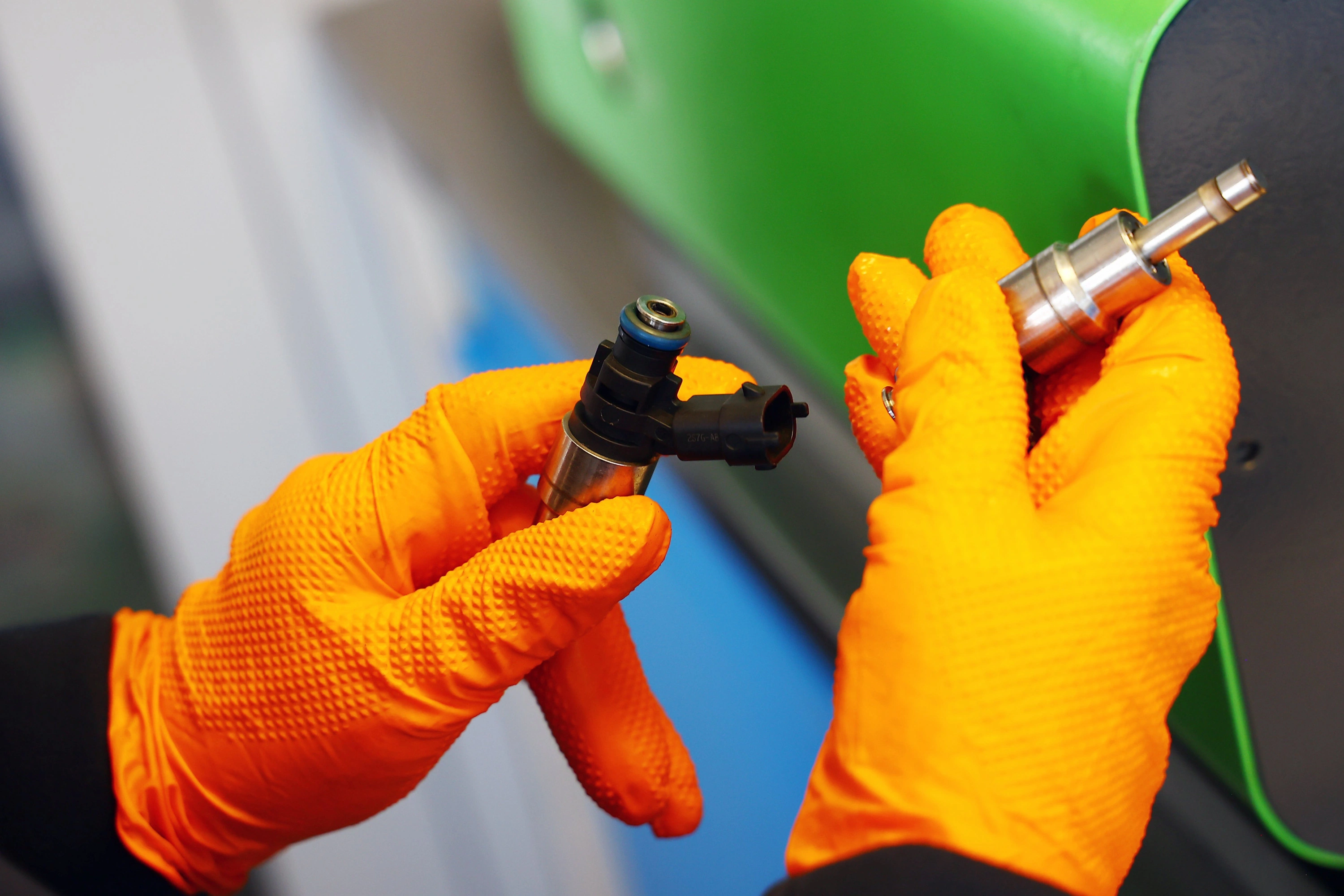

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

• odczytujemy numer katalogowy wtryskiwacza,
• ustalamy jego typ i producenta,
• określamy, czy pracuje w układzie pośrednim, czy bezpośrednim,
• porównujemy oznaczenia z danymi przekazanymi wraz ze zleceniem,
• wykonujemy oględziny korpusu, króćców, końcówki i złączy,
• sprawdzamy widoczne uszkodzenia mechaniczne,
• kontrolujemy część elektryczną w zakresie właściwym dla konstrukcji,
• oznaczamy każdy element i przypisujemy go do konkretnego zlecenia.

Wtrysk pośredni MPI/PFI a bezpośredni FSI/TFSI

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Do pogorszenia pracy wtryskiwaczy prowadzą między innymi:

• nagromadzone osady na końcówce rozpylacza,
• drobne zabrudzenia znajdujące się w paliwie,
• ograniczenie przepływu wewnątrz wtryskiwacza,
• nieprawidłowości części elektrycznej,
• utrata szczelności,
• zużycie elementów odpowiadających za prawidłowe tworzenie strugi.

W samochodzie nieprawidłowość może powodować:

• nierówną pracę jednostki,
• szarpanie przy przyspieszaniu,
• zwiększone zużycie paliwa,
• osłabienie reakcji na gaz,
• nieprawidłowy skład mieszanki,
• większe obciążenie katalizatora i układu oczyszczania spalin.

Objaw traktujemy jako wskazówkę, a nie jako potwierdzenie uszkodzenia wtryskiwacza. Podobne symptomy mogą wynikać z układu zapłonowego, nieszczelności dolotu, problemów z ciśnieniem paliwa albo sterowaniem silnika.

Jakość paliwa a stan wtryskiwaczy

Benzyna z czasem się starzeje, a jej właściwości mogą się zmieniać. Biokomponenty, wilgoć oraz drobne zanieczyszczenia sprzyjają powstawaniu osadów i produktów degradacji paliwa. Zanieczyszczenia odkładają się również w niewielkich kanałach i w obszarze rozpylacza. W bezpośrednim wtrysku nawet częściowe ograniczenie drożności może zmienić geometrię strugi, mimo że łączna zmierzona dawka nadal wygląda poprawnie.

Z tego powodu podczas diagnostyki nie analizujemy wyłącznie objętości podanego medium.

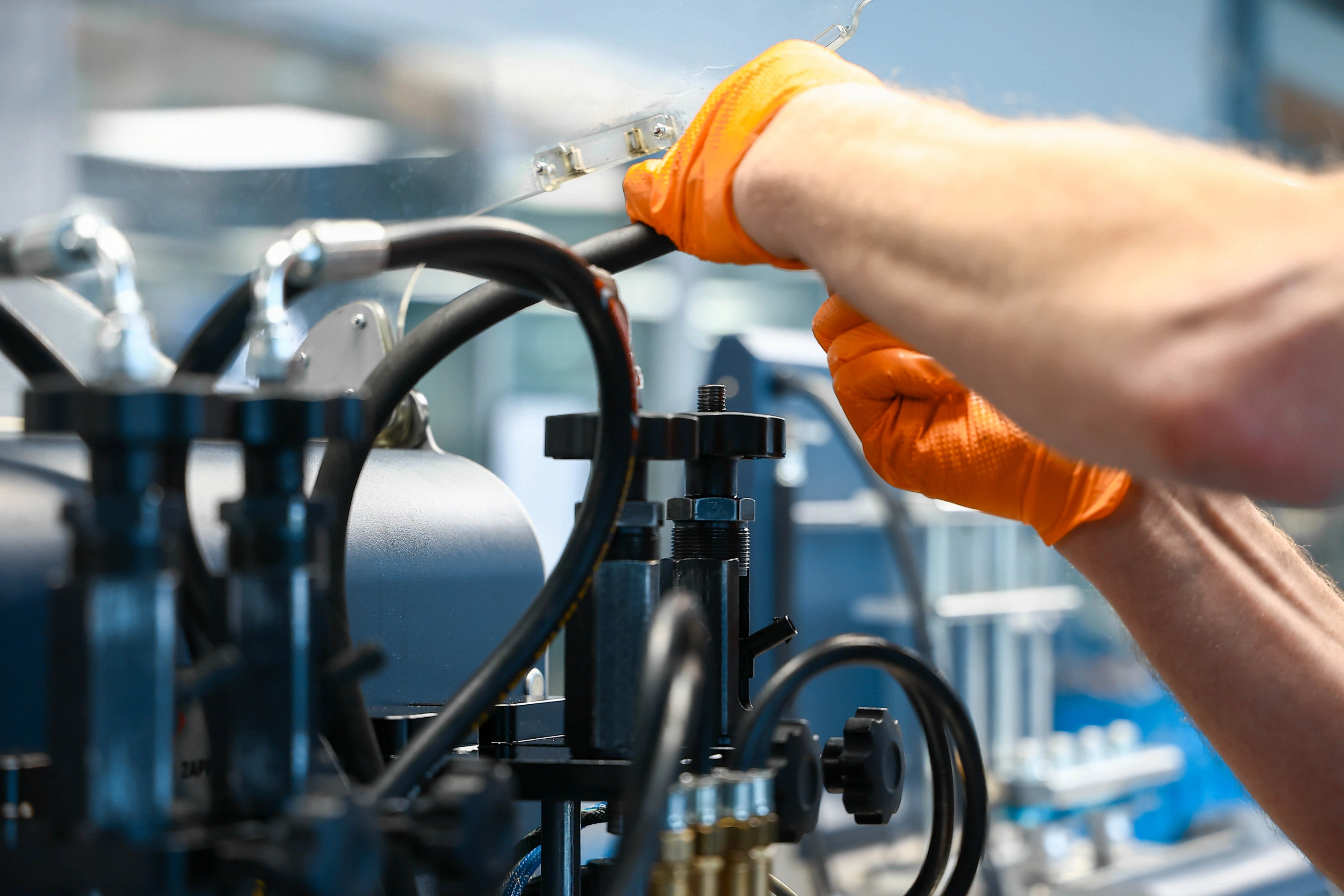

Carbon Zapp GTB4R-X – rozszerzona diagnostyka i testy wtryskiwaczy benzynowych GDI

Jednym z głównych stanowisk, na których wykonujemy diagnostykę wtryskiwaczy bezpośredniego wtrysku benzyny, jest Carbon Zapp GTB4R-X. Jest to czterokanałowy stół probierczy przeznaczony do badania nowoczesnych wtryskiwaczy GDI.

Producent wskazuje obsługę między innymi konstrukcji Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Aktualna wersja stanowiska wykorzystuje cztery kanały i cztery przepływomierze, a maksymalna zdolność układu wysokiego ciśnienia wynosi 1250 barów – rzeczywiste warunki każdej próby dobieramy do numeru części i właściwego testplanu.

Kontrola części elektrycznej

Na GTBR-X rozpoczynamy diagnostykę od kontroli parametrów elektrycznych, gdy dany typ wtryskiwacza jest objęty takim badaniem. W zależności od konstrukcji mierzymy:

• rezystancję,
• indukcyjność,
• pojemność,
• zwarcie do masy.

Wynik elektryczny uzupełnia pomiary hydrauliczne. Wtryskiwacz może podać prawidłową ilość medium w pojedynczym punkcie, a jednocześnie mieć odchyłkę elektryczną wpływającą na reakcję lub stabilność pracy.

Kontrola wycieków zewnętrznych

Podczas testu sprawdzamy również szczelność korpusu oraz połączeń. Obserwujemy miejsca, w których medium probiercze nie powinno pojawiać się poza właściwą drogą przepływu. W ten sposób rozróżniamy problem z samą końcówką wtryskiwacza od zewnętrznej nieszczelności elementu.

Test szczelności rozpylacza

Oddzielnie kontrolujemy zachowanie końcówki po zamknięciu wtryskiwacza. Sprawdzamy, czy nie pojawia się:

• kapanie,
• powolne sączenie,
• niekontrolowany przepływ,
• nieszczelność końcówki rozpylającej.

Prawidłowa dawka podczas otwarcia nie oznacza automatycznie, że element prawidłowo się domyka. Dlatego dawkowanie i szczelność traktujemy jako dwa osobne kryteria.

Wielopunktowe pomiary dawkowania

Wtryskiwaczy GDI nie kwalifikujemy na podstawie jednej zmierzonej dawki. Wykonujemy pomiary w kilku punktach pracy dobranych do konstrukcji konkretnego elementu. W odpowiednich testplanach analizujemy między innymi punkty odpowiadające:

• wysokiemu obciążeniu,
• dawce emisyjnej,
• pracy na biegu jałowym,
• małym dawkom,
• dawkom pilotażowym,
• dotryskom.

W każdym punkcie sprawdzamy ilość medium oraz porównujemy wyniki kolejnych wtryskiwaczy. GTB4R-X obsługuje także sekwencje wielu dawek, dzięki czemu badamy zachowanie elementu przy bardziej złożonym sposobie sterowania.

Powtarzalność i stabilność pracy

Pojedynczy wynik nie kończy diagnostyki. Powtarzamy wybrane cykle i sprawdzamy:

• czy dawka pozostaje zbliżona,
• czy wynik nie zmienia się pomiędzy kolejnymi próbami,
• czy wtryskiwacz pracuje stabilnie,
• czy jeden element kompletu nie zaczyna wyraźnie odbiegać od pozostałych.

Wtryskiwacz uzyskujący prawidłowy wynik tylko podczas części prób wymaga dalszej analizy.

Testy w różnych warunkach ciśnieniowych

Wtryskiwacze bezpośrednie sprawdzamy w różnych warunkach przewidzianych dla konkretnego testu. Nie stosujemy jednego ciśnienia jako wspólnej wartości dla wszystkich numerów części. Element może zachowywać się prawidłowo w jednym punkcie, a przy innym obciążeniu wykazywać problem ze szczelnością, dawkowaniem lub stabilnością.

Pomiar czasu reakcji wtryskiwacza

W odpowiednich konfiguracjach wykonujemy również badanie czasu reakcji. Sprawdzamy, jak element odpowiada na sygnał sterujący i czy reakcja pozostaje powtarzalna. Ma to znaczenie podczas porównania kompletu. Dwa wtryskiwacze mogą podawać zbliżoną dawkę, ale różnić się szybkością reakcji.

Dawka to nie wszystko – kontrola rozpylania

Podczas testów obserwujemy również zachowanie strugi. Sprawdzamy:

• sposób formowania rozpylonego medium,
• równomierność strugi,
• zachowanie końcówki,
• ewentualne kapanie,
• różnice pomiędzy elementami z jednego kompletu.

Dwa wtryskiwacze mogą podać podobną ilość medium, a mimo to w inny sposób rozpylać paliwo.

Cztery wtryskiwacze badane jednocześnie

Czterokanałowa konstrukcja stanowiska ma szczególne znaczenie przy kontroli kompletu. Na GTBR-X badamy jednocześnie do czterech wtryskiwaczy. Każdy element posiada niezależny pomiar przepływu, dlatego:

• porównujemy wtryskiwacze w tych samych warunkach,
• widzimy różnice pomiędzy poszczególnymi sztukami,
• identyfikujemy odchyłkę dawkowania,
• wychwytujemy różnice szczelności, reakcji lub stabilności.

Testplany, baza danych i CloudX

GTBR-X współpracuje z platformą CloudX. Korzystamy z niej przy obsłudze danych potrzebnych do prawidłowego przeprowadzenia diagnostyki. System wspiera między innymi:

• dostęp do aktualizowanej bazy,
• weryfikację dostępności testplanów,
• obsługę protokołów,
• aktualizacje informacji związanych z diagnostyką.

Ma to znaczenie przede wszystkim przy doborze procedury do konkretnego numeru części. Nie traktujemy CloudX jedynie jako programu do obsługi maszyny – baza jest elementem procesu prawidłowego przygotowania testu.

Test końcowy i porównanie kompletu

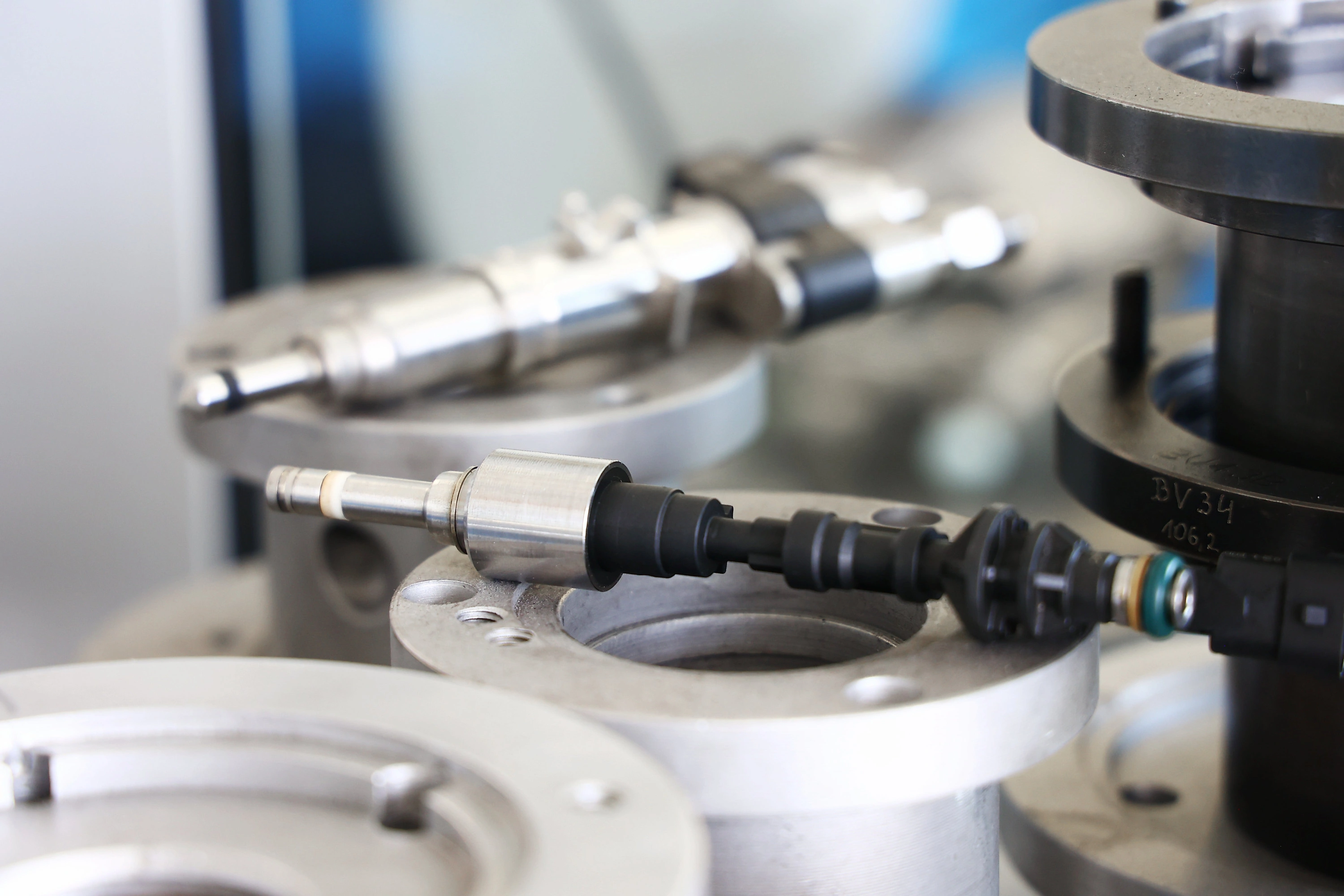

Po czyszczeniu lub wykonaniu innych czynności ponownie montujemy wtryskiwacze na stanowisku i wykonujemy kontrolę końcową. Porównujemy:

• wyniki elektryczne,
• szczelność,
• dawkowanie,
• zachowanie w poszczególnych punktach,
• powtarzalność,
• stabilność,
• czas reakcji, jeżeli dany test go obejmuje,
• jakość rozpylania,
• różnice pomiędzy elementami kompletu.

Końcowej kwalifikacji nie opieramy na wyglądzie wtryskiwacza po czyszczeniu ani na jednej wartości pomiarowej.

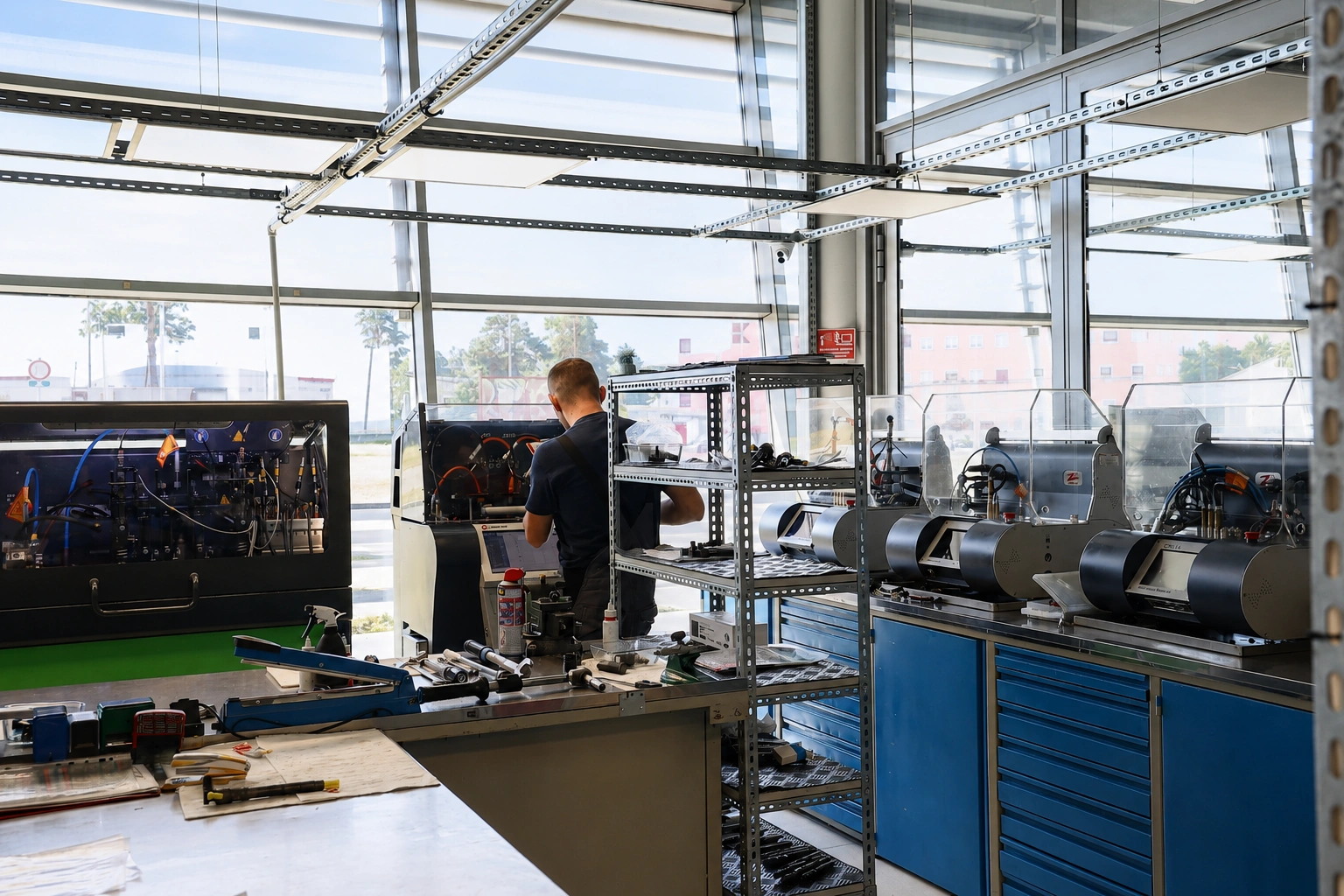

Pozostałe stanowiska w naszym parku maszynowym

• Hartridge Excalibur GDi Master wykorzystujemy przy diagnostyce wtryskiwaczy bezpośrednich GDI oraz pośrednich PFI, w tym podczas oceny dawkowania, czasu reakcji i obrazu rozpylania. Producent określa Excalibur jako stanowisko do obu tych technologii.
• Carbon Zapp GDU.4R wykorzystujemy do jednoczesnego badania do czterech wysokociśnieniowych wtryskiwaczy benzynowych GDI. Dokumentacja urządzenia potwierdza automatyczny test czterech elementów.
• Carbon Zapp GS4/10 stosujemy między innymi przy wtryskiwaczach pracujących w układach niskociśnieniowych oraz konstrukcjach MPI/MPFI. Jest to czterokanałowe stanowisko wykorzystujące rurki pomiarowe do kontroli dawkowania.

Dzięki kilku stanowiskom dobieramy aparaturę do konstrukcji badanego elementu zamiast stosować jeden schemat dla wszystkich wtryskiwaczy.

Interpretacja i porównanie wyników przed i po czyszczeniu

Stan wtryskiwacza oceniamy na podstawie całego zestawu danych. Wynik odnosimy do procedury właściwej dla konkretnego elementu, parametrów przewidzianych w danym teście oraz doświadczenia technika.

Kodowanie, adaptacja i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wtryskiwacza

Jeżeli dany typ przewiduje indywidualny kod korekcyjny:

• wykonujemy pomiary wymagane do określenia charakterystyki elementu,
• porównujemy jego reakcję i dawkowanie,
• wyznaczamy dane właściwe dla procedury danego wtryskiwacza,
• generujemy kod tam, gdzie urządzenie i konstrukcja wtryskiwacza przewidują taką procedurę,
• przekazujemy informację dotyczącą dalszego postępowania.

Indywidualne różnice pomiędzy pozornie identycznymi elementami mogą wpływać między innymi na dawkowanie, stabilność biegu jałowego, emisję, spalanie i kulturę pracy.

GTB4R-X ma funkcję kodowania wybranych konstrukcji GDI, w tym wskazanych przez producenta wtryskiwaczy Siemens VDO/Continental.

Kodowanie a adaptacja - różnice

• kodowanie – wprowadzenie indywidualnej charakterystyki lub kodu wtryskiwacza, jeśli dana konstrukcja go wykorzystuje,
• adaptację – procedurę, w której sterownik dopasowuje określone parametry pracy,
• reset wartości wyuczonych – skasowanie zapisanych wcześniej korekt, jeśli procedura serwisowa tego wymaga.

Rewitalizacja elementów piezoelektrycznych

W wybranych wtryskiwaczach piezoelektrycznych wykonujemy rewitalizację stosu piezo, jeżeli konstrukcja elementu, jego stan oraz wynik diagnostyki pozwalają na przeprowadzenie takiej procedury.

Uszczelnienia i prawidłowy montaż wtryskiwaczy FSI/TFSI po obsłudze

Wtryskiwacze bezpośrednie wymagają właściwego przygotowania uszczelnień. W wielu konstrukcjach stosowane są specjalne pierścienie uszczelniające, w tym elementy PTFE. Przy przygotowaniu części:

• dobieramy uszczelnienie do konkretnego wtryskiwacza,
• nie montujemy przypadkowego pierścienia o podobnym wymiarze,
• stosujemy właściwe narzędzia montażowe,
• odpowiednio przygotowujemy pierścień przed osadzeniem,
• przestrzegamy procedury właściwej dla konstrukcji.

Po montażu nie stosujemy jednego uniwersalnego momentu dokręcania dla wszystkich wersji Audi Q7 4M. Procedurę montażu należy dobrać według kodu silnika i aktualnej dokumentacji producenta pojazdu.

Korekty paliwowe STFT i LTFT - co pokazują?

Podczas diagnostyki samochodu korekty paliwowe mogą wskazać kierunek dalszych sprawdzeń.

• STFT to krótkoterminowa korekta dawki paliwa wykonywana przez sterownik na bieżąco.
• LTFT pokazuje korektę wypracowaną w dłuższym okresie.
• Korekta dodatnia oznacza, że sterownik zwiększa dawkę względem wartości bazowej.
• Korekta ujemna oznacza, że sterownik ją zmniejsza.
• Nieprawidłowe dawkowanie jednego lub kilku wtryskiwaczy może wpływać na obserwowane wartości korekt.

STFT i LTFT nie wskazują jednak samodzielnie, który wtryskiwacz jest uszkodzony. Traktujemy je jako element diagnostyki pojazdu, a stan zdemontowanego wtryskiwacza potwierdzamy na stanowisku probierczym.

Dawka to nie wszystko – ocena jakości rozpylania

Ilość podawanego medium jest ważnym parametrem, ale nie wystarcza do pełnej oceny wtryskiwacza. Dwa elementy mogą uzyskać podobną dawkę, a mimo to tworzyć różne strugi. Podczas diagnostyki kontrolujemy dlatego również:

• geometrię strugi,
• kierunek podawania medium,
• jakość atomizacji,
• równomierność rozpylania,
• symetrię obrazu,
• powtarzalność kolejnych cykli,
• szczelność po zamknięciu,
• występowanie kapania i pojedynczych nieprawidłowych strużek.

Co zapewniamy naszym klientom po wykonaniu usługi?

Po zakończeniu diagnostyki przekazujemy informacje pozwalające ocenić rzeczywisty stan części. W zależności od zakresu zlecenia klient otrzymuje:

• wynik przeprowadzonej diagnostyki,
• zestawienie kluczowych parametrów,
• informację dotyczącą szczelności,
• wyniki dawkowania,
• wynik pomiaru czasu reakcji, jeżeli dotyczy danego testu,
• ocenę jakości rozpylania,
• rezultat kontroli po czyszczeniu,
• porównanie poszczególnych sztuk przy badaniu kompletu,
• certyfikat wykonanych badań,
• indywidualny protokół parametrów,
• potwierdzenie wykonania końcowej kontroli,
• pisemną gwarancję na 24 miesiące bez limitu kilometrów w zakresie objętym gwarancją.

Ile kosztuje sprawdzenie wtryskiwaczy Audi Q7 4M w naszym serwisie?

Koszt zależy od konstrukcji wtryskiwacza, liczby przekazanych elementów i zakresu prac potrzebnych po pierwszym badaniu.

Podstawowe stawki diagnostyczne wynoszą:

• sprawdzenie wtryskiwacza pośredniego – 45 zł netto za 1 sztukę,
• sprawdzenie wtryskiwacza bezpośredniego – 103 zł netto za 1 sztukę.

Zakres obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

Odbiór kurierski i obsługa wysyłkowa na terenie całej Polski

Całe zlecenie realizujemy również bez osobistego przyjazdu do serwisu - obsługujemy przesyłki z całej Polski. Organizujemy odbiór kurierski, a klient przekazuje własne wtryskiwacze do diagnostyki, czyszczenia lub dalszej obsługi. Wysyłamy również dostępne wtryskiwacze nowe i zregenerowane. Korzystamy między innymi z usług DPD i InPost, w tym Paczkomatów.

Realizację usługi planujemy nawet na 1 dzień roboczy. Czas przewozu liczymy oddzielnie, a dostępność konkretnej części wpływa na możliwy termin wysyłki. Dostępny podzespół przygotowujemy do nadania nawet w ciągu 24 godzin.

Przed wysyłką wtryskiwacz należy zabezpieczyć przed przemieszczaniem w opakowaniu. Króćce i końcówki warto osłonić przed zabrudzeniem oraz uszkodzeniem, a do przesyłki dołączyć dane kontaktowe lub informacje pozwalające przypisać ją do zlecenia.

Realizację prowadzimy kolejno:

• identyfikujemy część po numerze wtryskiwacza lub VIN,
• organizujemy odbiór przesyłki,
• wykonujemy test wstępny, czyszczenie i kontrolę końcową,
• przekazujemy wynik,
• ustalamy ewentualny dalszy zakres prac,
• odsyłamy wtryskiwacz lub dobrany podzespół.

Dlaczego warto przekazać wtryskiwacze do specjalistycznego serwisu

W naszej pracowni:

• zajmujemy się układami wtryskowymi od 1994 roku,
• wykorzystujemy specjalistyczne stanowiska probiercze,
• badamy wtryskiwacze MPI/PFI i GDI/FSI/TFSI,
• pracujemy na Carbon Zapp GTB4R-X,
• korzystamy również z Carbon Zapp GDU.4R i GS4/10,
• wykonujemy diagnostykę na Hartridge Excalibur,
• na stanowiskach czterokanałowych porównujemy jednocześnie do czterech wtryskiwaczy,
• na GTB4R-X pracujemy w zakresie aktualnej możliwości układu do 1250 barów, lecz ciśnienie konkretnego testu zawsze wynika z właściwej procedury,
• wykonujemy badanie przed rozpoczęciem właściwych czynności,
• po czyszczeniu przeprowadzamy kontrolę końcową,
• stosujemy płukanie wsteczne tam, gdzie konstrukcja wtryskiwacza przewiduje taką procedurę,
• wykonujemy pomiary czasu reakcji w testach, które obejmują ten parametr,
• kodujemy wybrane konstrukcje,
• dokumentujemy wyniki,
• oddzielamy stanowiska diagnostyczne, czyszczące i montażowe,
• oznaczamy elementy tak, aby zachować ich przypisanie do zlecenia,
• obsługujemy przesyłki z całej Polski.

FAQ

Czy Audi Q7 4M 3.0 TFSI CREC ma dwa rodzaje wtryskiwaczy?
Tak. Silnik CREC wykorzystuje połączony układ bezpośredniego wtrysku FSI oraz pośredniego MPI. Przy doborze części trzeba więc określić, którego obwodu dotyczy zlecenie.

Czy Audi Q7 4M 2.0 TFSI CYMC i CYRB wykorzystuje MPI oraz wtrysk bezpośredni?
Tak, dla tych kodów występują zarówno osobne wtryskiwacze bezpośrednie, jak i wtryskiwacze MPI w kolektorze dolotowym. Dlatego numer zdemontowanej części jest ważniejszy niż sama informacja 2.0 TFSI.

Czy wypadanie zapłonów w Q7 4M oznacza uszkodzony wtryskiwacz?
Nie. Podobny objaw może wynikać między innymi z układu zapłonowego, dolotu, zasilania paliwem lub sterowania. Wtryskiwacz kwalifikujemy dopiero po wykonaniu pomiarów.

Dlaczego sprawdzamy cały komplet wtryskiwaczy, skoro problem dotyczy jednego cylindra?
Porównanie kilku elementów w identycznych warunkach ujawnia różnice w dawkowaniu, szczelności, czasie reakcji i stabilności. Dzięki temu widzimy również wtryskiwacz, który jeszcze nie generuje wyraźnego objawu, ale zaczyna odbiegać od pozostałych.

Czy do wysłania wtryskiwaczy z Audi Q7 4M potrzebny jest numer VIN?
VIN znacznie ułatwia identyfikację wersji, ale przy zdemontowanym elemencie bardzo ważny jest również numer znajdujący się bezpośrednio na wtryskiwaczu. Najbezpieczniej przygotować oba oznaczenia.

Czy po czyszczeniu ponownie testujemy wtryskiwacze?
Tak. Po wykonaniu czynności ponownie sprawdzamy parametry i porównujemy je z wynikiem początkowym. Samo wyczyszczenie części bez testu końcowego nie potwierdza poprawy jej pracy.

Czy po demontażu wtryskiwacza FSI/TFSI trzeba zwrócić uwagę na uszczelnienie?
Tak. Wtryskiwacze bezpośrednie wykorzystują uszczelnienia wymagające właściwego przygotowania i montażu, a w wielu konstrukcjach są to pierścienie PTFE. Procedurę dobiera się do konkretnego wtryskiwacza i kodu silnika, zamiast stosować jeden sposób montażu dla wszystkich wersji Q7 4M.

Sprawdź wtryskiwacze Audi Q7 4M

Masz Audi Q7 4M 2.0 lub 3.0 TFSI i chcesz sprawdzić własne wtryskiwacze albo dobrać dostępny podzespół? W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i kontrolę wtryskiwaczy, a w zależności od dostępności oferujemy również części zregenerowane i nowe.

Zadzwoń pod 601 856 277 i przygotuj numer wtryskiwacza lub VIN. Sprawdzimy zakres usługi, cenę i dostępność, zorganizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.

Zadzwoń +48 601 856 277 - nasi specjaliści pomogą Ci wybrać właściwe części
