Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI HPI BMW X4 F26 20i 28i 35i M40i już od 49 zł

W naszej pracowni kompleksowo diagnozujemy układy pośredniego wtrysku benzyny MPI/PFI oraz bezpośredniego GDI/HPI. Obsługujemy również rozwiązania występujące pod oznaczeniami FSI, TFSI, TSI czy EcoBoost, zależnie od konstrukcji silnika. Pracujemy na specjalistycznych stanowiskach probierczych, a wyniki oceniają technicy zajmujący się układami wtryskowymi.

Benzynowe wersje BMW X4 F26 20i, 28i, 35i oraz M40i wykorzystują bezpośredni wtrysk benzyny High Precision Injection, czyli rozwiązanie należące do grupy GDI/HPI. Dlatego podczas diagnostyki tych wtryskiwaczy kontrolujemy ich pracę w warunkach właściwych dla układów wysokociśnieniowych.

Jak badamy wtryskiwacze benzynowe?

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza medium testowego. Prawidłowo zamknięty element powinien zachować szczelność w warunkach określonych przez plan testowy.

Przykładowy zapis wyniku może wyglądać: 0 kropli w czasie 30 s albo wykazać pojawienie się wycieku podczas próby. Jest to jedynie przykład sposobu prezentacji wyniku, a nie wartość referencyjna dla konkretnego numeru wtryskiwacza.

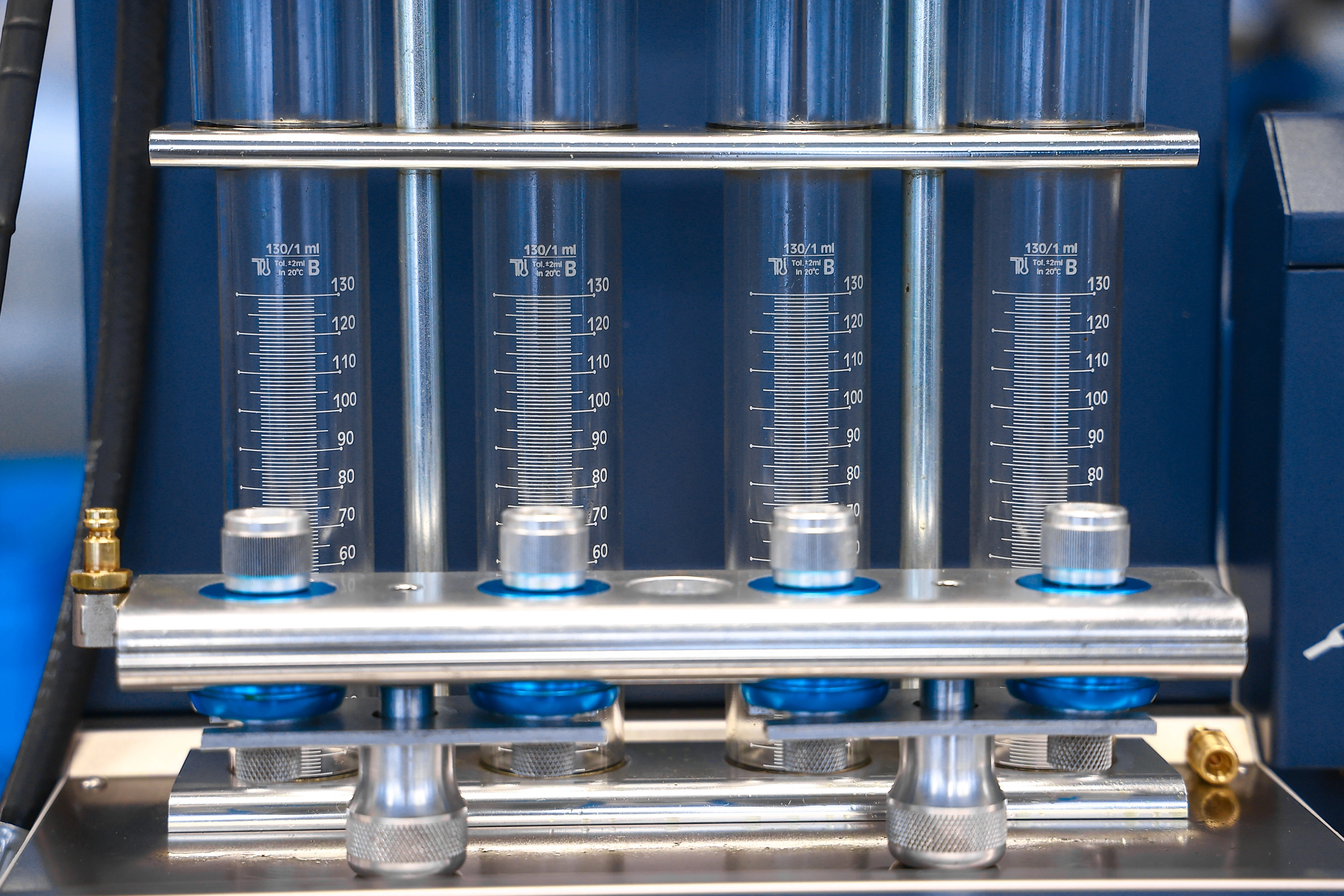

Pomiar dawkowania

Mierzymy ilość medium podawaną przez wtryskiwacz w określonym czasie albo liczbie cykli. Dzięki temu widzimy, czy element nie podaje zbyt małej lub zbyt dużej dawki.

Przykładowo dwa wtryskiwacze z jednego kompletu mogą podczas tej samej próby osiągnąć 32,4 ml/30 s i 28,9 ml/30 s. Same liczby są orientacyjne, ale pokazują, dlaczego porównanie poszczególnych sztuk jest tak istotne.

Dawkowanie przy różnych warunkach pracy

Nie ograniczamy badania do jednego punktu. W zależności od typu wtryskiwacza wykonujemy kolejne etapy przewidziane w planie testowym, odpowiadające różnym warunkom sterowania i obciążenia.

Wynik prawidłowy przy jednym ciśnieniu nie oznacza jeszcze, że wtryskiwacz będzie poprawnie pracował w całym zakresie. Odchylenie często ujawnia się dopiero przy małej dawce albo podczas większego obciążenia.

Minimalna dawka

Kontrolujemy zachowanie wtryskiwacza przy bardzo krótkim sterowaniu i niewielkiej ilości podawanego medium. Ten zakres jest ważny między innymi dla stabilnej pracy silnika przy małym obciążeniu.

W dokumentacji wyniku otrzymujemy konkretną wielkość dawki w jednostce przewidzianej przez dany plan testowy. Nie stosujemy jednej uniwersalnej wartości granicznej dla wszystkich wtryskiwaczy.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Powtarzalność dawkowania

Powtarzamy pomiar w tych samych warunkach i sprawdzamy, czy kolejne dawki pozostają zbliżone. Przykładowa seria 31,8 ml, 31,9 ml i 31,8 ml wskazuje znacznie większą stabilność niż wyniki 31,8 ml, 28,7 ml i 33,1 ml.

Podane liczby są przykładowe. Właściwe granice oceny wynikają z procedury przypisanej do badanego numeru części.

Czas reakcji

Sprawdzamy, jak szybko wtryskiwacz reaguje na sygnał sterujący, jeżeli dany typ i plan testowy przewidują taki pomiar. Wynik podawany jest w jednostce czasu, np. w milisekundach.

Przykładowy zapis 0,85 ms i 1,10 ms dla dwóch badanych elementów pokazuje różnicę reakcji, ale nie stanowi uniwersalnej normy dla wtryskiwaczy BMW.

Parametry elektryczne

Przed dalszym testem kontrolujemy stan elektrycznej części wtryskiwacza odpowiednio do jego konstrukcji. Pozwala to wychwycić między innymi problemy z cewką, połączeniami lub sterowaniem elementu.

Jeżeli wykonujemy pomiar rezystancji, wynik zapisujemy w omach, np. 12,4 Ω. Ocenę zawsze odnosimy do konstrukcji konkretnego wtryskiwacza, ponieważ różne rozwiązania mają odmienne parametry.

Ocena rozpylania

Podczas pracy wtryskiwacza obserwujemy sposób rozprowadzania medium przez rozpylacz. Szukamy nieregularnego strumienia, asymetrii, zakłóceń rozpylania lub innych różnic pomiędzy elementami.

Jakość rozpylania zestawiamy z pozostałymi wynikami. Sama obserwacja strugi nie zastępuje pomiaru dawkowania i szczelności.

Dlaczego badamy każdy wtryskiwacz osobno?

• Każda sztuka ma własną charakterystykę pracy i może być zużyta w innym stopniu.
• Prawidłowy wynik jednego elementu nie potwierdza sprawności pozostałych wtryskiwaczy.
• Porównujemy dawkowanie, szczelność, czas reakcji i pozostałe mierzone parametry wszystkich sztuk.
• Badanie całego kompletu pokazuje różnice, których nie widać podczas kontroli pojedynczego wtryskiwacza.
• Zestawienie wyników pozwala wskazać element odbiegający od pozostałych i ocenić równomierność pracy całego kompletu.

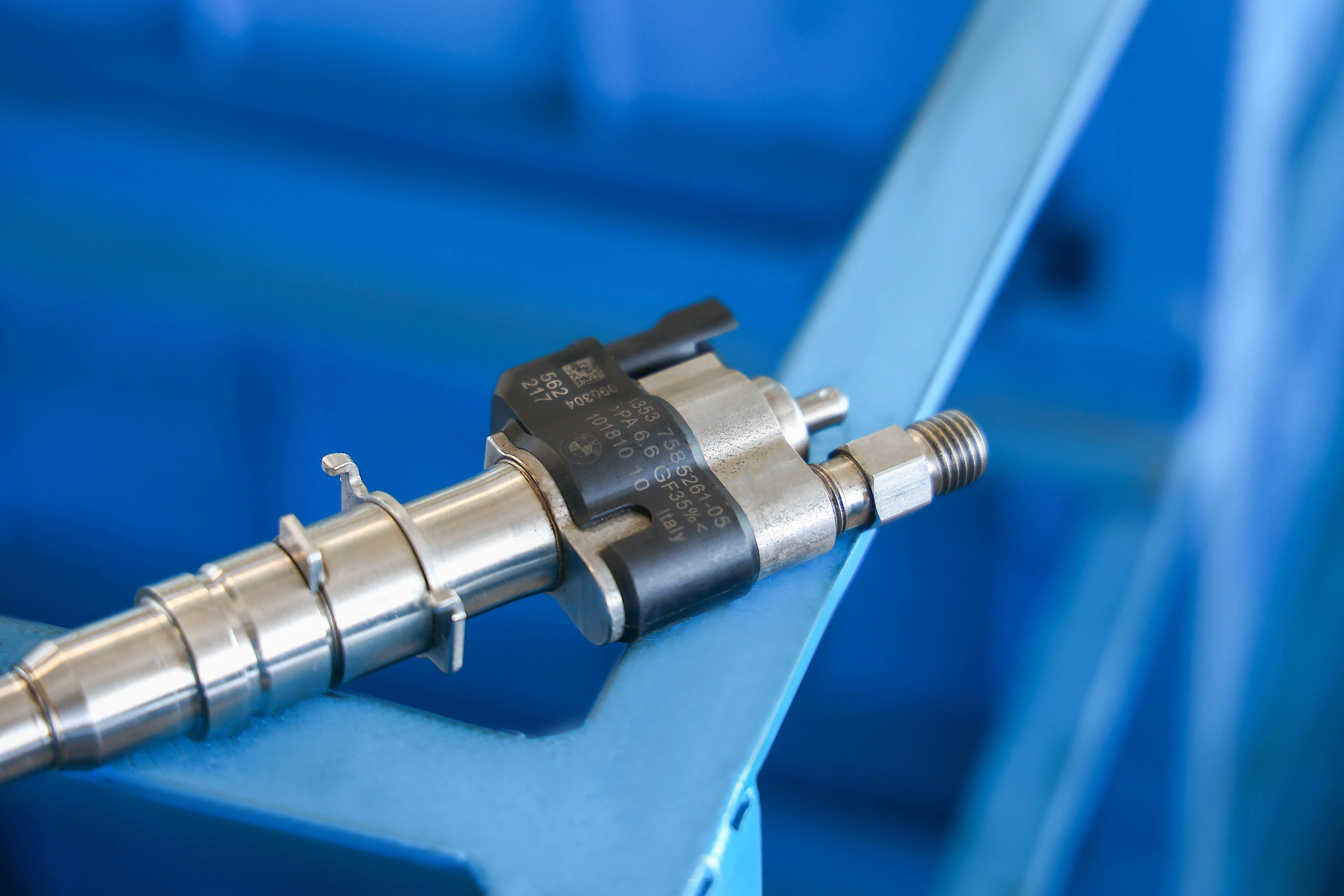

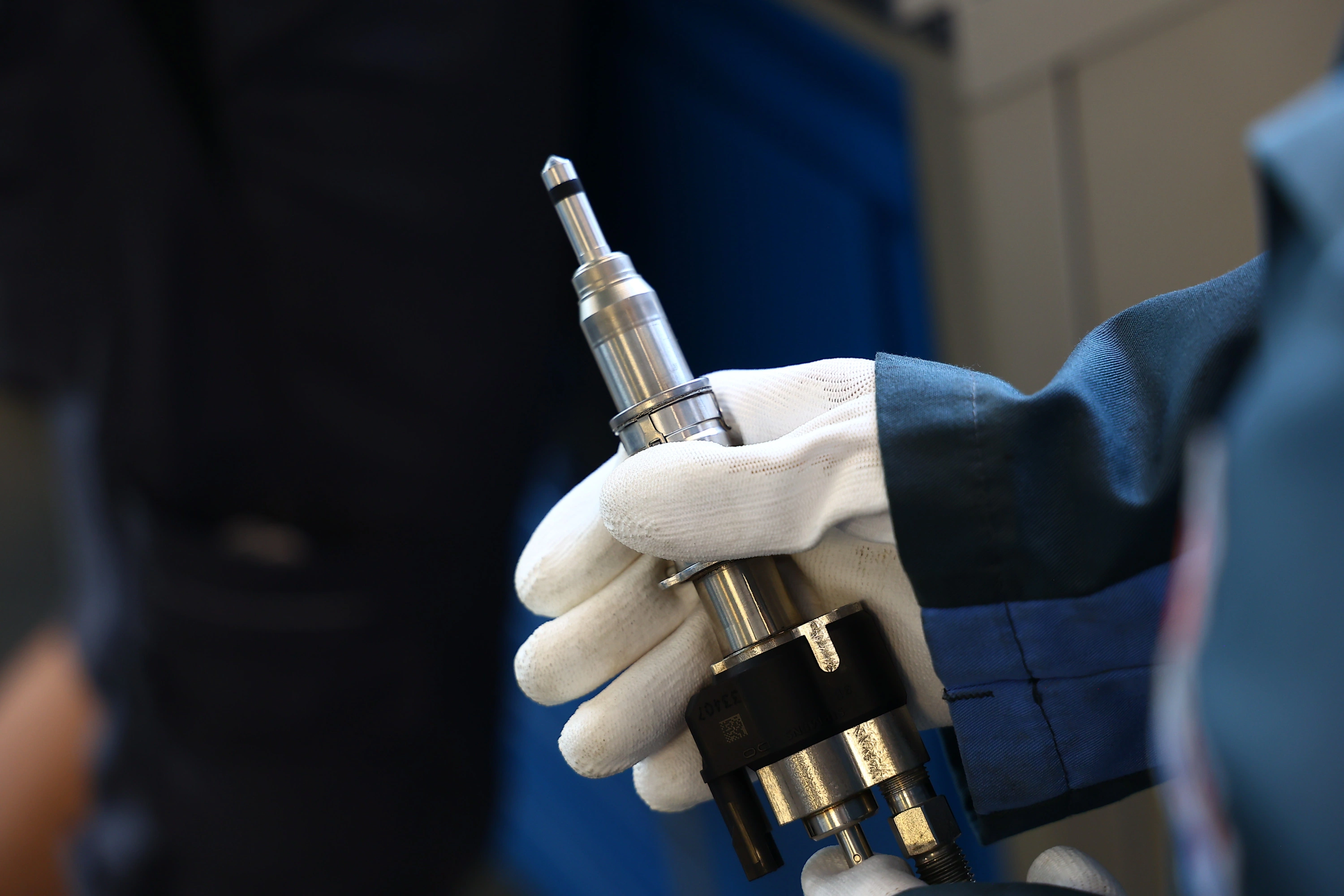

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

• Odczytujemy numer katalogowy znajdujący się na wtryskiwaczu.
• Ustalamy producenta i dokładną wersję podzespołu.
• Określamy technologię wtrysku oraz właściwy sposób jego testowania.
• Oglądamy obudowę, końcówkę, króćce i miejsca mocowania.
• Sprawdzamy, czy występują uszkodzenia mechaniczne, pęknięcia albo ślady nieprawidłowego demontażu.
• Kontrolujemy stan elementów elektrycznych odpowiednio do konstrukcji wtryskiwacza.
• Każdą sztukę oznaczamy i przypisujemy do konkretnego zlecenia.

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI/HPI

Czyszczenie wtryskiwaczy – co wykonujemy?

Czyszczenie ultradźwiękowe

• Umieszczamy odpowiednio przygotowane elementy w wannie ultradźwiękowej, aby usunąć osady z powierzchni i dostępnych kanałów.
• Dobieramy sposób czyszczenia do konstrukcji wtryskiwacza, aby nie uszkodzić części elektrycznych i precyzyjnych elementów.
• Po czyszczeniu ponownie przygotowujemy wtryskiwacz do kontroli na stanowisku probierczym.
• Wymieniamy przewidziane dla danej konstrukcji elementy serwisowe, takie jak uszczelnienia lub filtry sitkowe, jeżeli ich wymiana wchodzi w zakres obsługi.

Czyszczenie wewnętrzne i płukanie

• Przepłukujemy wewnętrzne kanały wtryskiwacza, aby usunąć zanieczyszczenia ograniczające przepływ.
• W konstrukcjach, dla których przewidziana jest odpowiednia procedura, stosujemy płukanie przeciwbieżne.
• Usuwamy osady z obszaru rozpylacza i kanałów paliwowych.
• Po zakończeniu czyszczenia ponownie mierzymy parametry, aby sprawdzić rzeczywistą zmianę dawkowania, szczelności i powtarzalności.

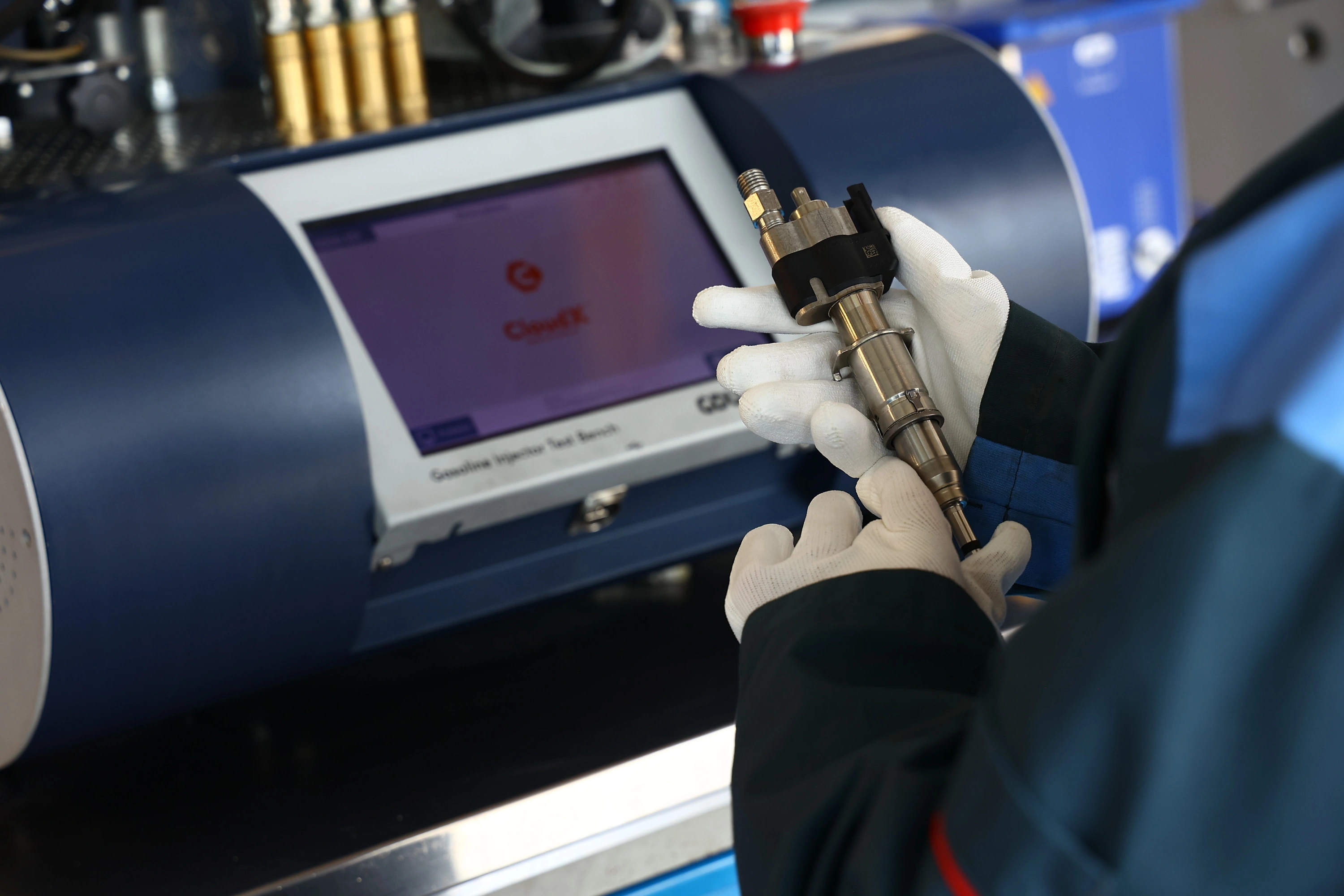

Diagnostyka na stanowisku Carbon Zapp GDU.4R-X - jak sprawdzamy wtryski benzynowe?

Obsługujemy wtryskiwacze różnych producentów, między innymi Bosch, Continental/Siemens VDO, Delphi i Denso. Procedurę zawsze przypisujemy do konkretnego typu i numeru części.

Do testowania wtryskiwaczy benzynowych wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R-X przeznaczone do diagnostyki i obsługi układów benzynowych. Stanowisko obsługuje wtryskiwacze bezpośrednie GDI oraz klasyczne wtryskiwacze EFi/MPI. Umożliwia jednoczesne zamocowanie czterech wtryskiwaczy i wykorzystuje bazę planów testowych dopasowywanych do konkretnych typów podzespołów. Ciśnienie i pozostałe warunki każdej próby wynikają z właściwego planu testowego dla konkretnego typu i numeru części.

Dla klasycznych wtryskiwaczy MPI urządzenie przewiduje również testy niskociśnieniowe w zakresie 0–10 bar.

Co mierzymy na GDU.4R-X?

Na stanowisku wykonujemy przede wszystkim pomiary ilości podawanego medium oraz jego przepływu w warunkach określonych przez plan testowy. Dzięki powtarzanym próbom oceniamy również stabilność i powtarzalność dawkowania.

Urządzenie wykorzystuje dynamiczny system pomiarowy. Dla czujnika XKM producent podaje dokładność ±0,1%, powtarzalność ±0,05% oraz zakres pomiarowy 1–1000 ml/min.

Dlaczego jeden punkt testowy nie wystarcza?

Wtryskiwacz może prawidłowo dawkować paliwo w jednym zakresie, a wykazywać odchylenie przy innym obciążeniu lub sposobie sterowania. Dlatego oceniamy całą sekwencję przewidzianą dla konkretnego elementu.

Dopiero zestawienie kolejnych wyników pokazuje, czy dawkowanie pozostaje stabilne w różnych warunkach.

Jak interpretujemy wyniki?

Nie oceniamy wtryskiwacza na podstawie pojedynczej liczby. Bierzemy pod uwagę dane pomiarowe, wartości wynikające z planu testowego, procedurę stanowiska oraz doświadczenie technika.

Wyniki przed i po wykonaniu prac

Jeżeli zakres testu na to pozwala, zapisujemy wyniki na kolejnych etapach:

• przed czyszczeniem,
• po czyszczeniu,
• po całej reszcie obsługi serwisowej.

Przykładowo przed czyszczeniem jeden wtryskiwacz może uzyskać orientacyjnie 27,6 ml/30 s, a po czyszczeniu 32,1 ml/30 s w tej samej próbie. Taki wynik wskazuje na zmianę przepływu, ale jego prawidłowość oceniamy dopiero względem właściwych danych dla danego wtryskiwacza.

Porównujemy również szczelność i powtarzalność. Jeżeli kolejne próby przed czyszczeniem różnią się wyraźnie, a po czyszczeniu wyniki zbliżają się do siebie, oznacza to poprawę stabilności dawkowania.

Kodowanie i rewitalizacja – czynności wykonywane w naszej pracowni

Kodowanie wtryskiwaczy

• Po zakończeniu właściwego testu określamy indywidualną charakterystykę wtryskiwacza, jeżeli dana technologia wykorzystuje kod korekcyjny.
• Nie zakładamy, że dwa wtryskiwacze o tym samym numerze pracują identycznie – rzeczywista charakterystyka może różnić się wskutek tolerancji wykonania i eksploatacji.
• Na podstawie danych z procedury stanowiska generujemy kod dla tych konstrukcji, które przewidują taką możliwość.
• Kod przekazuje sterownikowi informację potrzebną do uwzględnienia indywidualnych właściwości konkretnego wtryskiwacza.
• Prawidłowo przypisana charakterystyka wpływa na dokładność dawkowania, stabilność biegu jałowego, spalanie, emisję i kulturę pracy silnika.
• Kodowanie wykonujemy tylko wtedy, gdy jest przewidziane dla badanego typu wtryskiwacza i obsługiwane przez właściwy plan urządzenia.

Rewitalizacja elementów piezoelektrycznych

• W wybranych konstrukcjach piezoelektrycznych wykonujemy procedurę przywracania właściwości stosu piezo po czyszczeniu wewnętrznym i płukaniu przeciwbieżnym.
• Najpierw wykonujemy diagnostykę, ponieważ sama obecność elementu piezoelektrycznego nie oznacza automatycznej kwalifikacji do rewitalizacji.
• Procedurę stosujemy tylko wtedy, gdy pozwalają na nią budowa wtryskiwacza, jego stan oraz wynik pomiarów.
• Po wykonaniu czynności ponownie sprawdzamy wtryskiwacz na stanowisku i dopiero końcowy wynik decyduje o jego kwalifikacji.

Co klient otrzymuje po diagnostyce w naszym serwisie?

• Przekazujemy wynik diagnostyki wskazujący, czy badany wtryskiwacz spełnia wymagania odpowiedniego planu testowego.
• Zestawiamy najważniejsze zmierzone parametry, zamiast ograniczać informację do ogólnego stwierdzenia sprawny lub niesprawny.
• Podajemy rezultat próby szczelności i informację o ewentualnym przecieku.
• Przekazujemy dane dotyczące dawkowania uzyskane podczas wykonanych etapów testu.
• Jeżeli procedura obejmuje pomiar czasu reakcji, wynik tego pomiaru również uwzględniamy w dokumentacji.
• Informujemy o jakości rozpylania ocenionej podczas badania.
• Po czyszczeniu wykonujemy ponowną kontrolę i pokazujemy, czy parametry rzeczywiście uległy zmianie.
• Przy badaniu kilku sztuk porównujemy cały komplet i wskazujemy wtryskiwacz odbiegający od pozostałych.
• Dołączamy dokumentację z badania na stanowisku probierczym oraz indywidualny protokół parametrów.
• Przed zakończeniem zlecenia wykonujemy końcową kontrolę jakości.
• Dla regenerowanego podzespołu objętego warunkami gwarancji przekazujemy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje sprawdzenie i regeneracja wtryskiwacza benzynowego?

Sprawdzenie wtryskiwacza pośredniego kosztuje 45 zł netto za sztukę, natomiast bezpośredniego - 103 zł netto za sztukę.

Pakiet obejmuje test wstępny, czyszczenie i kontrolę końcową.

Wtryskiwacz dobieramy zawsze na podstawie numeru starej części albo danych pojazdu i numeru VIN. Przed kontaktem telefonicznym warto przygotować numer znajdujący się na wtryskiwaczu lub VIN BMW X4 F26.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również wysyłkowo, bez osobistej wizyty w naszym serwisie.

• Organizujemy odbiór wtryskiwaczy kurierem ze wskazanego adresu.
• Przyjmujemy przesyłki z całej Polski.
• Własny komplet przekazany przez klienta poddajemy diagnostyce i uzgodnionym czynnościom serwisowym.
• Gotowe elementy odsyłamy pod wskazany adres.
• Dostawę realizujemy między innymi przez DPD, InPost oraz Paczkomat.
• Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Termin przygotowania przesyłki zależy również od dostępności wymaganych części.

Jak przygotować wtryskiwacz do wysyłki? Króćce i końcówki należy zabezpieczyć przed zabrudzeniem oraz uszkodzeniem. Element trzeba unieruchomić w opakowaniu i dołączyć dane kontaktowe oraz informacje pozwalające przypisać przesyłkę do zlecenia.

Jak przebiega zlecenie krok po kroku?

• Otrzymujemy numer wtryskiwacza albo dane BMW X4 F26 i VIN.
• Ustalamy właściwy wariant obsługi i organizujemy odbiór kurierski.
• Po dostarczeniu elementu wykonujemy identyfikację i test wstępny.
• Przeprowadzamy czyszczenie i ponowną kontrolę parametrów.
• Przekazujemy wynik diagnostyki oraz informację o stanie podzespołu.
• Jeśli potrzebny jest dalszy zakres prac, przedstawiamy go na podstawie wyników pomiarów.
• Po zakończeniu zlecenia odsyłamy wtryskiwacz albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co pokazują?

• STFT – Short Term Fuel Trim to krótkoterminowa korekta dawki paliwa wykonywana przez sterownik na bieżąco. Wartość +10% oznacza orientacyjnie, że sterownik zwiększa dawkę względem wartości bazowej o około 10%.
• LTFT – Long Term Fuel Trim przedstawia korektę długoterminową wynikającą z wcześniejszej pracy układu i adaptacji sterownika.
• Korekta dodatnia oznacza zwiększanie ilości paliwa przez sterownik, ponieważ sygnały układu wskazują na potrzebę wzbogacenia mieszanki.
• Korekta ujemna oznacza zmniejszanie dawki. Przykładowe -8% wskazuje, że sterownik ogranicza ilość paliwa względem wartości wyliczonej podstawowo.

Co powoduje problemy z wtryskiwaczami i jakie są skutki?

Najczęstsze przyczyny

• osady i nagar w obrębie rozpylacza,
• drobne zanieczyszczenia obecne w paliwie,
• ograniczenie drożności wewnętrznych kanałów,
• nieprawidłowa praca elementu elektrycznego lub cewki,
• utrata szczelności,
• zużycie rozpylacza i pogorszenie jakości rozpylania.

Możliwe skutki

• nierówna praca silnika,
• zwiększone zużycie paliwa,
• szarpanie,
• spadek osiągów,
• nieprawidłowy skład mieszanki,
• zwiększone obciążenie katalizatora.

Jak jakość benzyny wpływa na wtryskiwacze?

Paliwo i znajdujące się w nim zanieczyszczenia mają bezpośredni kontakt z bardzo precyzyjnymi kanałami wtryskiwacza. Wraz ze starzeniem benzyny mogą powstawać osady utrudniające prawidłowy przepływ i rozpylanie.

Znaczenie ma także udział biokomponentów, ponieważ paliwo może wykazywać większą podatność na pochłanianie wilgoci podczas długiego przechowywania. Woda i drobne zanieczyszczenia pogarszają warunki pracy precyzyjnych elementów układu. Regularne tankowanie paliwa odpowiedniej jakości ogranicza ryzyko powstawania części takich osadów, ale nie zastępuje diagnostyki w przypadku wystąpienia objawów.

Dlaczego diagnostykę wtryskiwaczy wykonujemy w wyspecjalizowanej pracowni?

Od 1994 roku zajmujemy się diagnostyką i obsługą układów wtryskowych. W przypadku współczesnych wtryskiwaczy benzynowych sam demontaż i czyszczenie nie wystarczają – potrzebny jest mierzalny wynik przed rozpoczęciem prac i po ich zakończeniu.

W naszej pracowni:

• korzystamy ze specjalistycznych stanowisk do diagnostyki wtryskiwaczy benzynowych,
• na Carbon Zapp GDU.4R-X badamy do czterech wtryskiwaczy jednocześnie,
• wykonujemy wysokociśnieniowe testy GDI według właściwych planów pomiarowych,
• obsługujemy również układy MPI/PFI,
• przed czyszczeniem zapisujemy stan wyjściowy wtryskiwacza,
• po wykonaniu prac ponownie mierzymy jego parametry,
• kontrolujemy dawkowanie, powtarzalność i pozostałe wielkości przewidziane przez procedurę,
• mierzymy czas reakcji w konstrukcjach i planach obsługujących taki test,
• wykonujemy kodowanie tych wtryskiwaczy, dla których przewidziana jest taka procedura,
• korzystamy z funkcji płukania przeciwbieżnego przy odpowiednich konstrukcjach,
• prowadzimy dokumentację wyników,

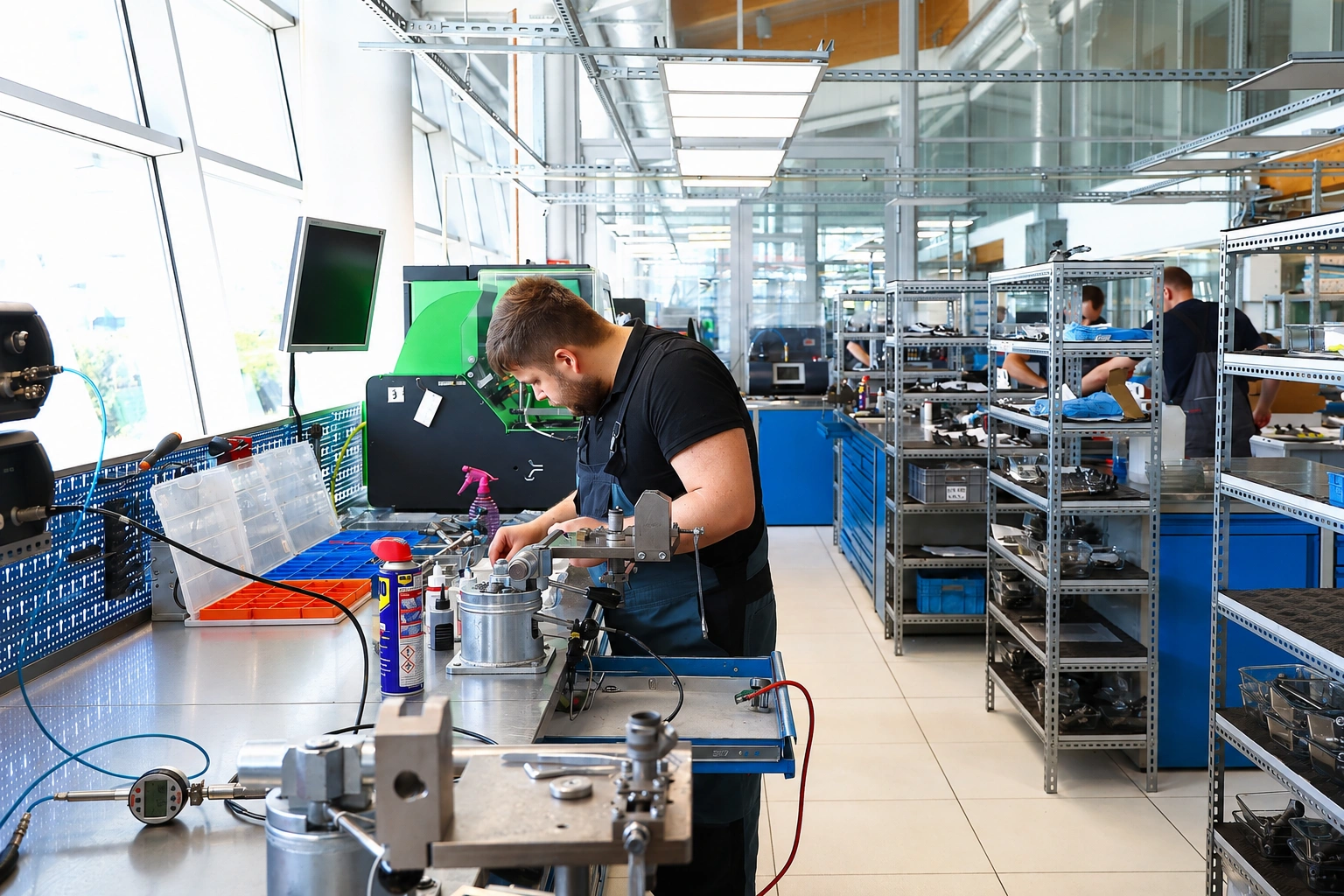

• mamy wydzielone miejsca do demontażu, czyszczenia, diagnostyki i składania podzespołów,
• oznaczamy każdy wtryskiwacz i jego elementy, aby przez cały proces pozostawały przypisane do konkretnego zlecenia,
• obsługujemy między innymi rozwiązania Bosch, Continental/Siemens VDO, Delphi i Denso,
• organizujemy wysyłkową obsługę zleceń z całej Polski.

FAQ

Czy wtryskiwacz do BMW X4 F26 dobieramy po numerze VIN?
Tak. Dobór wykonujemy na podstawie numeru starego wtryskiwacza albo danych pojazdu i VIN. Pozwala to ograniczyć ryzyko zastosowania niewłaściwej wersji podzespołu.

Czy BMW X4 F26 20i, 28i, 35i i M40i ma wtrysk MPI czy GDI?
W wymienionych benzynowych wersjach X4 F26 zastosowano bezpośredni wtrysk benzyny High Precision Injection, zaliczany do układów GDI/HPI.

Czy samo czyszczenie potwierdza sprawność wtryskiwacza?
Nie. Po czyszczeniu ponownie wykonujemy pomiary. Dopiero porównanie parametrów przed i po wykonaniu czynności pokazuje, czy dawkowanie, szczelność i powtarzalność uległy poprawie.

Ile kosztuje sprawdzenie wtryskiwacza GDI/HPI?
Diagnostyka wtryskiwacza bezpośredniego kosztuje 103 zł netto za sztukę i obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

Czy do diagnostyki trzeba osobiście przyjechać do serwisu?
Nie. Organizujemy odbiór kurierski wtryskiwaczy z całej Polski, wykonujemy diagnostykę i uzgodnione czynności, a następnie odsyłamy podzespół pod wskazany adres.

Diagnostyka i wtryskiwacze do BMW X4 F26 – kontakt

W Pawlik Diesel Service sprawdzamy i realizujemy proces serwisowy własnych wtryskiwaczy GDI/HPI do BMW X4 F26 20i, 28i, 35i i M40i. W zależności od dostępności dobieramy również wtryskiwacz zregenerowany lub nowy na podstawie numeru części albo VIN.

Organizujemy odbiór kurierski i wysyłkę w całej Polsce. W sprawie ceny, dostępności oraz właściwego wariantu obsługi: 601 856 277.
