W naszej pracowni diagnozujemy, czyścimy i testujemy wtryskiwacze benzynowe MPI/PFI oraz układów bezpośrednich, takich jak GDI, FSI, TFSI, TSI i EcoBoost. Korzystamy ze specjalistycznych stanowisk probierczych, na których kontrolujemy dawkowanie, szczelność, parametry elektryczne i jakość rozpylania.
W Citroënie C4 III szczególne znaczenie ma sposób podawania benzyny bezpośrednio do komory spalania. Trzycylindrowe jednostki 1.2 PureTech, także w wersjach Hybrid 48 V, wymagają dokładnej oceny pracy wtryskiwaczy pod wysokim ciśnieniem. Różnice pomiędzy poszczególnymi elementami mogą wpływać na stabilność spalania, zwłaszcza przy małych dawkach paliwa.
Nie ograniczamy sprawdzenia do pomiaru przepływu. Analizujemy zachowanie końcówki wtryskiwacza, jego reakcję na sterowanie oraz zgodność wyników z wymaganiami konkretnej konstrukcji.

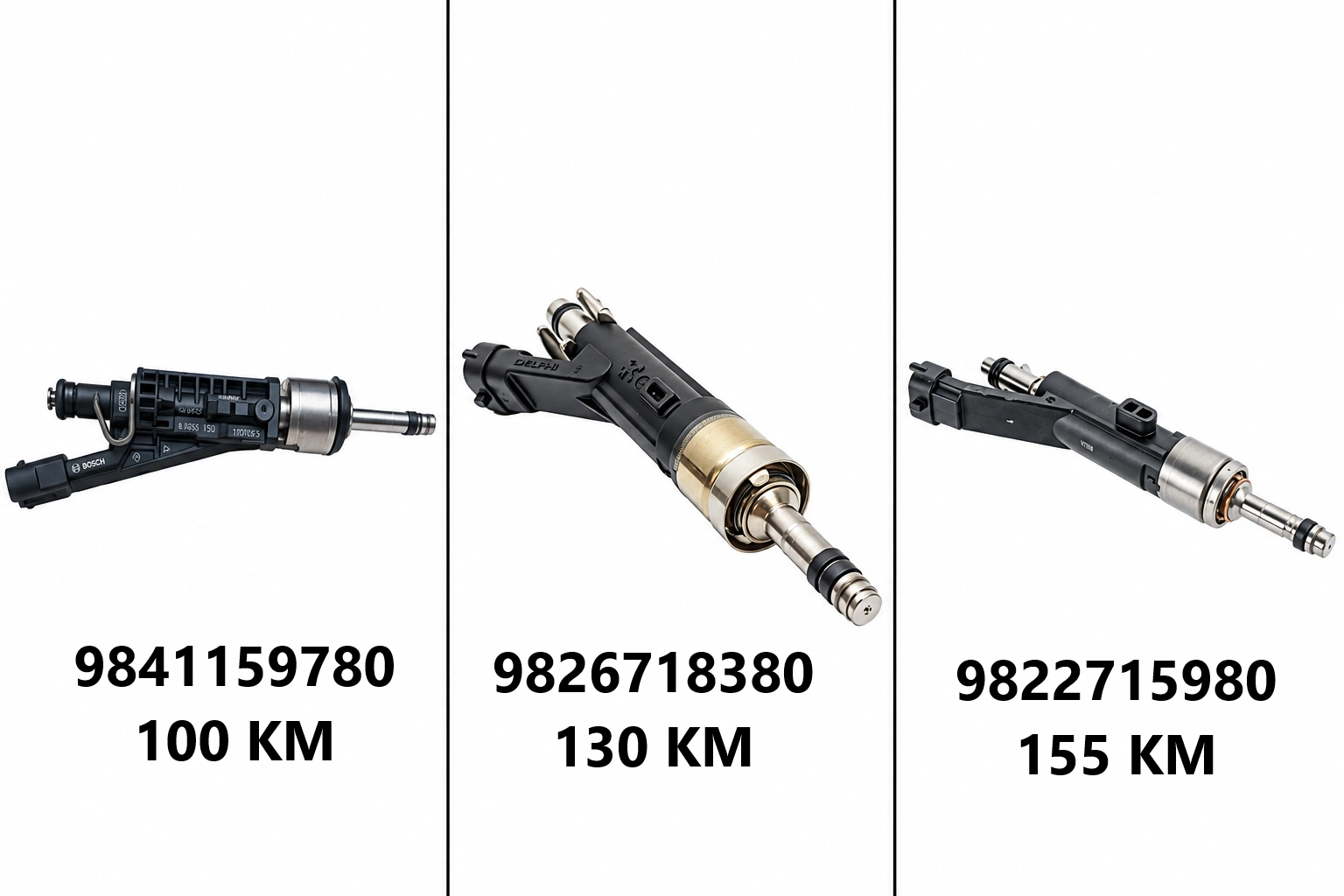

Jedna pojemność 1.2, kilka konstrukcji PureTech – identyfikacja wtryskiwaczy C4 III
W trzeciej generacji Citroëna C4 zastosowano różne odmiany turbodoładowanego silnika benzynowego o pojemności 1199 cm³. Wraz z rozwojem gamy pojawiły się również jednostki współpracujące z instalacją hybrydową 48 V.
Wszystkie wskazane poniżej odmiany korzystają z wysokociśnieniowego, bezpośredniego wtrysku benzyny.
| Wersja silnika | Kod silnika | Moc | Wtrysk |
|---|---|---|---|

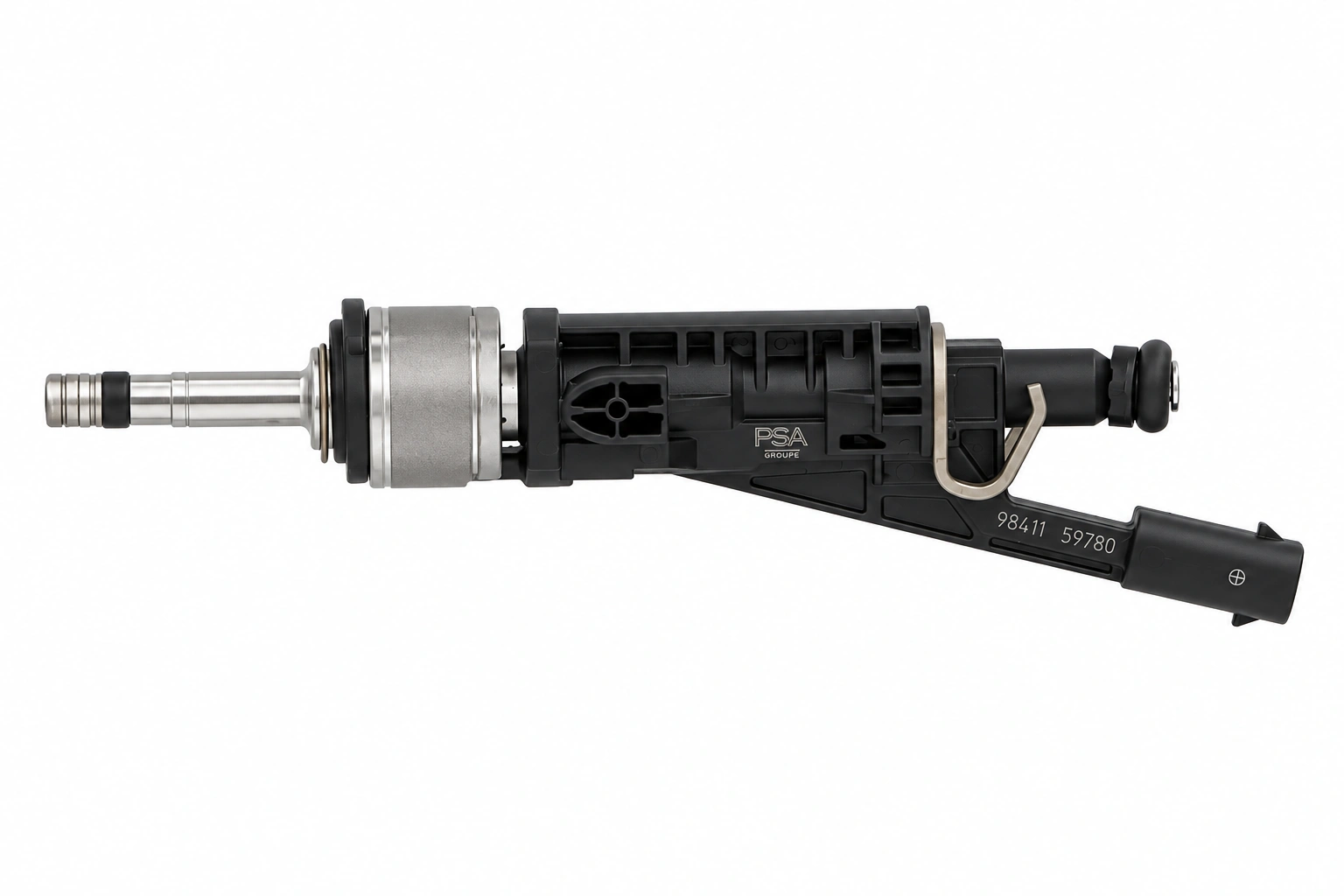

011.2 PureTech 100, od 2021 r. |
HNE / HNK EB2ADTD |
74–75 kW około 100–101 KM |
GDI bezpośredni |

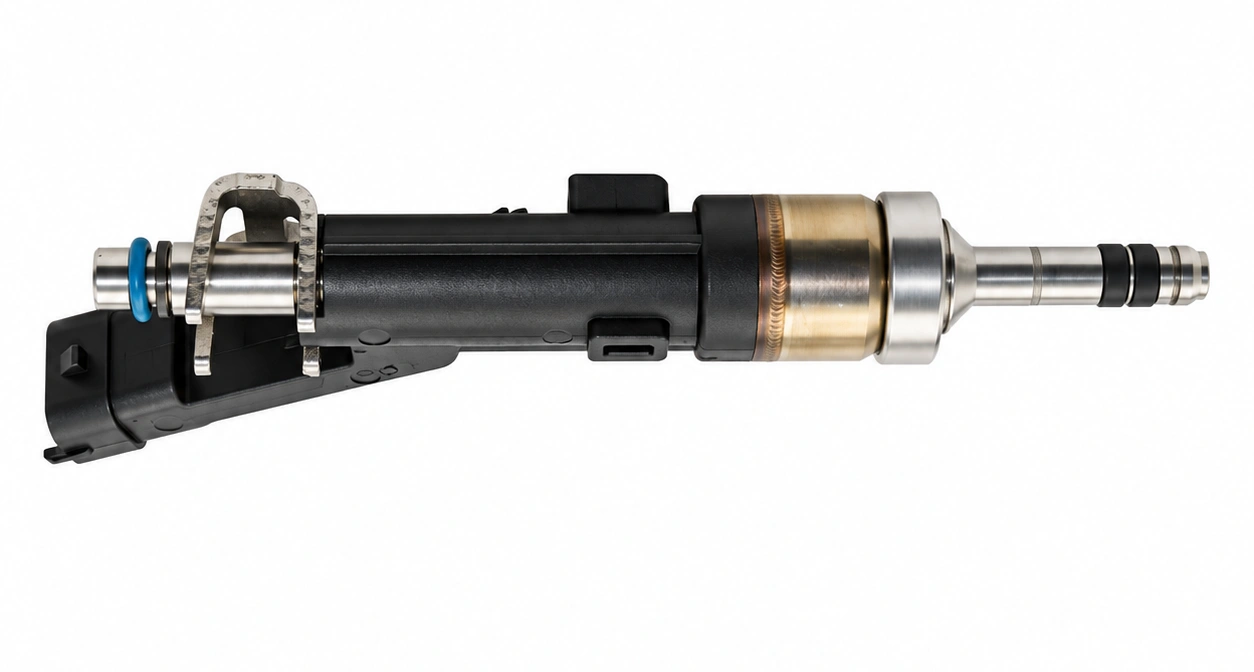

021.2 PureTech 130, od 2020 r. |
HNS EB2ADTS |
96 kW około 130–131 KM |
GDI bezpośredni |
031.2 PureTech 155, od 2021 r. |
HNN / HNJ EB2ADTX / EB2ADTXM |
114 kW 155 KM |
GDI bezpośredni |
041.2 Hybrid 100 / 110, od 2024 r. |
HPX EB2LTEDH2 |
Silnik około 100 KM układ Hybrid 110: 110 KM |
GDI bezpośredni |
051.2 Hybrid 136 / 145, od 2024 r. |
HPY EB2LTDH2 |
Silnik 136 KM układ Hybrid 145: 145 KM |
GDI bezpośredni |
W praktyce duże znaczenie ma rozróżnienie wcześniejszych jednostek PureTech od silników nowej generacji stosowanych w napędach hybrydowych. Zmiany konstrukcyjne obejmują nie tylko współpracę silnika spalinowego z układem elektrycznym, lecz także rozwiązania mechaniczne i osprzęt.
Przy identyfikacji wtryskiwacza wykorzystujemy trzy informacje:
- Kod silnika – wskazuje rodzinę jednostki napędowej i pomaga dobrać właściwą dokumentację.
- Numer katalogowy wymontowanego wtryskiwacza – pozwala ustalić konkretną konstrukcję oraz zgodne zamienniki.
- Numer VIN – służy do potwierdzenia konfiguracji pojazdu i zastosowanego wyposażenia.
Samo oznaczenie 1.2 PureTech nie wystarcza do jednoznacznego doboru wtryskiwacza. Numer części jest szczególnie istotny wtedy, gdy w obrębie jednej rodziny silników stosowano kilka odmian osprzętu.
Wtrysk bezpośredni w C4 III wymaga innych warunków badania niż klasyczne MPI
Wtryskiwacz GDI pracuje bezpośrednio w komorze spalania. Oznacza to kontakt jego końcówki z wysoką temperaturą oraz konieczność bardzo precyzyjnego podawania benzyny pod wysokim ciśnieniem.
Takie warunki różnią się od pracy klasycznego wtryskiwacza pośredniego, który podaje paliwo do kanału dolotowego.
| Parametr | MPI/PFI – wtrysk pośredni | GDI – Citroën C4 III |
|---|---|---|
01Położenie wtryskiwacza |
W kanale dolotowym, przed zaworem ssącym. | Bezpośrednio w komorze spalania. |
02Podawanie benzyny |
Paliwo trafia do strumienia powietrza w dolocie. | Paliwo jest rozpylane bezpośrednio w cylindrze. |
03Warunki ciśnieniowe |
Niskie ciśnienie, zwykle kilka barów. | Wysokie ciśnienie dobierane do warunków pracy. |
04Zakres pomiarów |
Dawka, szczelność, rozpylanie i kontrola elektryczna. | Dawka przy różnych warunkach sterowania i ciśnienia, szczelność, reakcja i rozpylanie. |
05Typowe nieprawidłowości |
Ograniczony przepływ, zabrudzenie i nierówna struga. | Osady na końcówce, nieszczelność rozpylacza i zmiany dawkowania. |
06Stanowisko diagnostyczne |
Urządzenie do wtryskiwaczy pośrednich. | Specjalistyczne stanowisko wysokociśnieniowe GDI. |

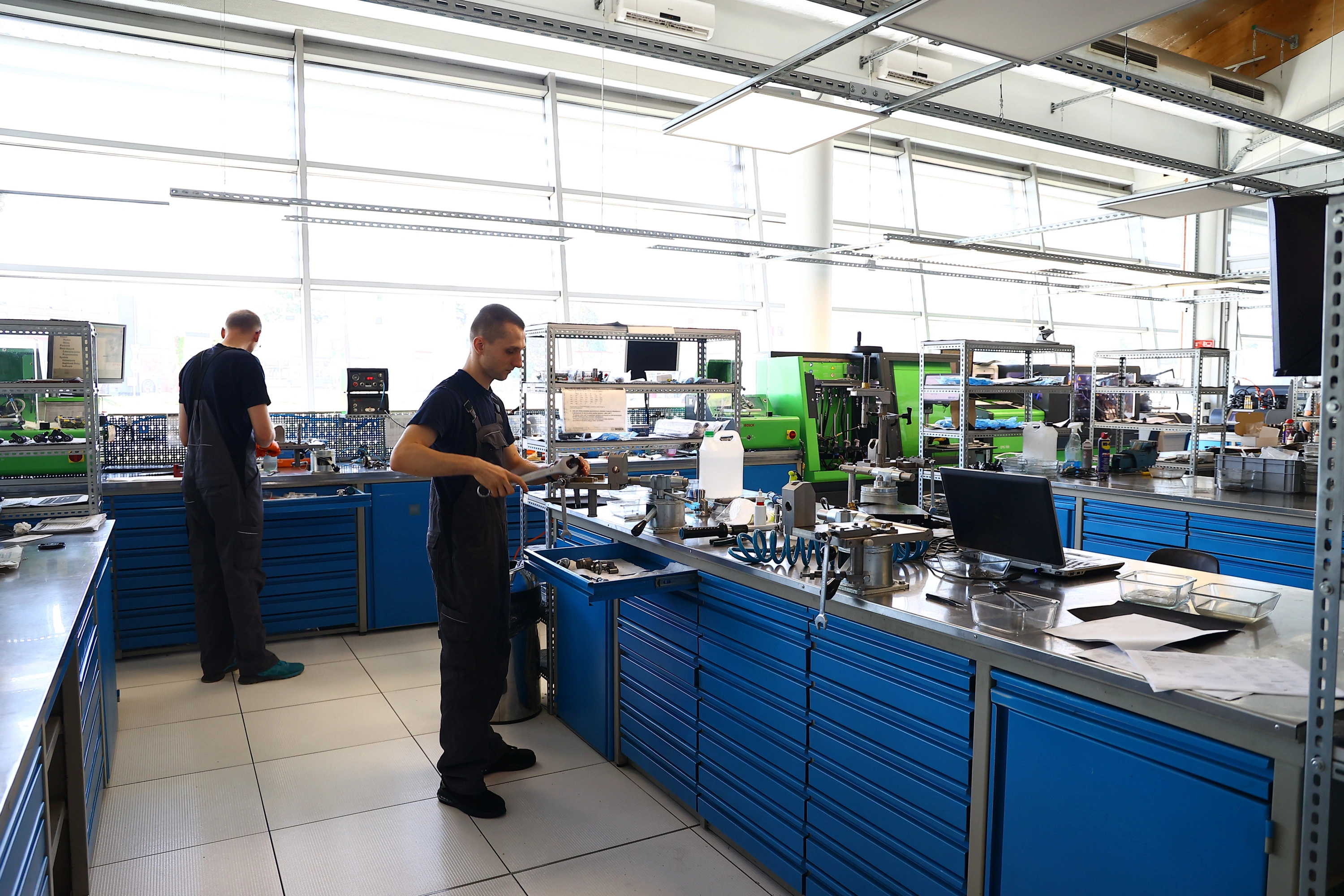

Od przyjęcia trzech wtryskiwaczy do rozpoczęcia pomiarów - co robimy?
- Etap 1 – ustalenie pochodzenia elementów. Odczytujemy numery katalogowe, oznaczenia producenta oraz dane pojazdu. Sprawdzamy, czy dostarczone części odpowiadają wskazanej wersji silnikowej.
- Etap 2 – oględziny techniczne. Kontrolujemy korpusy, złącza elektryczne, króćce oraz końcówki rozpylaczy. Zwracamy uwagę na uszkodzenia mechaniczne, ślady nieszczelności i stan powierzchni roboczych.
- Etap 3 – kwalifikacja elektryczna. Weryfikujemy właściwości obwodu sterującego, aby rozpoznać nieprawidłowości, które mogłyby zaburzyć późniejsze badanie hydrauliczne.

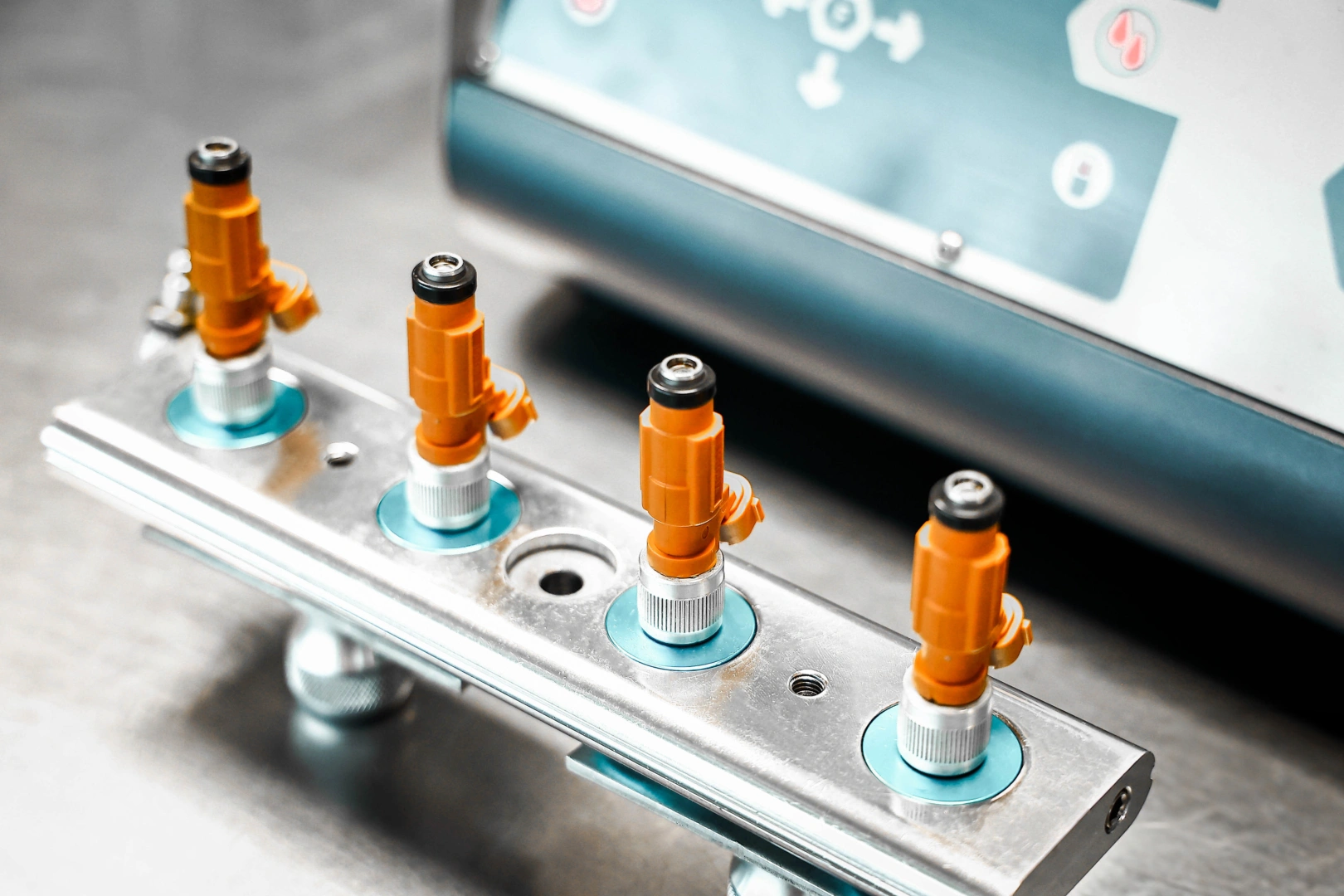

- Etap 4 – przygotowanie stanowiska. Wybieramy odpowiednie adaptery, metodę mocowania, medium probiercze i plan diagnostyczny zgodny z konstrukcją elementu.
- Etap 5 – oznaczenie kompletu. Przypisujemy każdemu wtryskiwaczowi numer pozycji w zleceniu. Dzięki temu porównujemy wyniki tej samej sztuki przed czyszczeniem i po zakończeniu czynności.
Tak przygotowane elementy kierujemy do właściwych badań na stanowisku probierczym.
Carbon Zapp GTBR-X – szczegółowa kontrola wtryskiwaczy GDI z silników PureTech
Na stanowisku Carbon Zapp GTBR-X wykonujemy kompleksowe badania wtryskiwaczy benzynowych bezpośredniego wtrysku. Kontrolujemy ich część elektryczną, szczelność, dawkowanie, reakcję na sterowanie oraz sposób rozpylania medium.
Wykorzystujemy cztery niezależne kanały pomiarowe i cztery przepływomierze do równoczesnej kontroli maksymalnie czterech elementów. Dla Citroëna C4 III oznacza to możliwość umieszczenia całego kompletu trzech wtryskiwaczy w jednej serii pomiarowej, z zachowaniem indywidualnych wyników każdej sztuki.
Stanowisko wykorzystujemy do diagnostyki różnych konstrukcji benzynowych, m.in. marek Bosch, Siemens VDO/Continental, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Parametry badania dobieramy według numeru części i odpowiedniego testplanu.
Kontrola elektryczna – od niej zależy wiarygodność dalszego testu
Przed pomiarami hydraulicznymi sprawdzamy działanie części elektrycznej wtryskiwacza. W zależności od jego budowy wykonujemy:
- pomiar rezystancji obwodu sterującego,
- kontrolę indukcyjności cewki,
- ocenę pojemności, jeżeli konstrukcja tego wymaga,
- sprawdzenie ewentualnego zwarcia do masy,
- kontrolę stabilności parametrów elektrycznych.
Nieprawidłowa rezystancja może wskazywać na problem z uzwojeniem lub połączeniami. Odchylenie indukcyjności bywa sygnałem zmiany właściwości obwodu elektromagnetycznego. W konstrukcjach piezoelektrycznych szczególne znaczenie mają parametry charakterystyczne dla stosu piezoelektrycznego, w tym pojemność.
Wtryskiwacz może podać prawidłową ilość medium w jednym cyklu, a jednocześnie wykazywać nieprawidłowości elektryczne. Z tego powodu poprawny pomiar dawki nie kończy diagnostyki części sterującej.
Szczelność korpusu i połączeń – pierwszy obszar kontroli hydraulicznej
Po przygotowaniu elementu sprawdzamy, czy podczas badania medium pozostaje we właściwej drodze przepływu. Kontrolujemy korpus wtryskiwacza, połączenia konstrukcyjne i obszary, w których mogłoby dochodzić do wycieków zewnętrznych.
Takie uszkodzenie odróżniamy od nieszczelności rozpylacza. Wyciek zewnętrzny dotyczy wydostawania się medium poza wtryskiwacz, natomiast nieszczelny rozpylacz przepuszcza je w miejscu przeznaczonym do podawania paliwa, mimo zakończenia sterowania. Oba problemy wymagają osobnej oceny.
Zamknięty rozpylacz nie powinien przepuszczać medium
W kolejnym etapie sprawdzamy zachowanie końcówki po zamknięciu wtryskiwacza. Obserwujemy, czy występuje:
- pojedyncze kapanie,
- powolne sączenie medium,
- niekontrolowany przepływ,
- utrata szczelności przy wymaganym ciśnieniu.
Jest to szczególnie istotne w silniku z bezpośrednim wtryskiem benzyny, ponieważ niekontrolowane dostarczanie paliwa może zaburzać skład mieszanki w cylindrze. Wtryskiwacz osiągający prawidłową dawkę podczas otwarcia nadal może być niesprawny, jeśli nie zamyka się szczelnie.
Charakterystyka dawkowania – sprawdzamy więcej niż jeden punkt pracy
Wtryskiwacze PureTech kontrolujemy przy odpowiednio dobranych czasach sterowania i warunkach ciśnieniowych.Nie opieramy oceny na jednej dawce. Analizujemy zachowanie elementu w różnych obszarach pracy, uwzględniając wymagania jego konstrukcji. W zależności od dostępnego testplanu badamy między innymi:
- Dawkowanie przy dużym obciążeniu
Sprawdzamy ilość medium podawanego podczas dłuższego otwarcia wtryskiwacza. Analizujemy, czy element osiąga wymagany wydatek i czy nie występują różnice pomiędzy trzema sztukami kompletu. - Dawkowanie przy małym obciążeniu
Kontrolujemy krótsze czasy sterowania odpowiadające warunkom małego zapotrzebowania na paliwo. W tym obszarze istotne są nawet niewielkie różnice reakcji wtryskiwaczy. - Warunki odpowiadające biegowi jałowemu
Oceniamy stabilność małych dawek. Jeżeli jedna sztuka wykazuje nieregularny przepływ, może to mieć znaczenie dla równomierności pracy trzycylindrowego silnika. - Punkty emisyjne i częściowego obciążenia
Weryfikujemy dawkowanie przy parametrach dobranych do charakterystyki danego wtryskiwacza. Pozwala to ocenić jego zachowanie poza skrajnymi warunkami pracy. - Sekwencje wielokrotnych impulsów
Jeżeli odpowiednia procedura przewiduje taki zakres, wykonujemy również badania z wykorzystaniem kilku następujących po sobie impulsów sterujących. Analizujemy reakcję na krótkie aktywacje, dawki pilotujące lub dodatkowe oraz stabilność całej sekwencji.
Dzięki temu oceniamy rzeczywistą charakterystykę dawkowania, zamiast porównywać wyłącznie jedną wartość przepływu.
Powtarzalność wyniku – czy kolejne cykle dają podobny rezultat?
Po wykonaniu pierwszych pomiarów przeprowadzamy kolejne cykle kontrolne. Sprawdzamy, czy dawka pozostaje stabilna przy identycznych warunkach sterowania. Analizujemy również, czy jeden z elementów nie reaguje inaczej po kilku następujących po sobie aktywacjach.
Wtryskiwacz, którego wyniki wyraźnie zmieniają się pomiędzy cyklami, wymaga dalszej oceny nawet wtedy, gdy jeden pomiar mieścił się w wymaganym zakresie. Dla silnika C4 III takie porównanie ma praktyczne znaczenie. Trzy wtryskiwacze powinny zachowywać przewidywalną charakterystykę odpowiadającą wymaganiom jednostki napędowej.
Kilka poziomów ciśnienia zamiast jednego uniwersalnego testu
Na GTBR-X prowadzimy badania wysokociśnieniowe przy parametrach wynikających z planu konkretnego wtryskiwacza. Gdy procedura tego wymaga, sprawdzamy dawkowanie i szczelność przy różnych poziomach ciśnienia.
Nieprawidłowość może ujawniać się dopiero po zmianie obciążenia hydraulicznego lub czasu sterowania. Dlatego prawidłowy wynik przy jednym ciśnieniu nie stanowi potwierdzenia sprawności w całym zakresie pracy.
Maksymalne ciśnienie techniczne stanowiska jest granicą jego możliwości konstrukcyjnych. Nie należy utożsamiać go z rzeczywistym ciśnieniem każdego testu, które dobieramy indywidualnie.
RSP – pomiar czasu reakcji wtryskiwacza
Podczas odpowiednich badań wykonujemy pomiar czasu reakcji RSP. Kontrolujemy szybkość odpowiedzi wtryskiwacza na sygnał sterujący oraz powtarzalność tej reakcji w kolejnych cyklach.
Dzięki temu identyfikujemy element, który może podawać ilościowo zbliżoną dawkę do pozostałych, lecz reaguje z inną dynamiką.
Obserwacja rozpylania podczas pracy
Oprócz pomiarów ilościowych analizujemy strugę medium wydostającego się z końcówki. Sprawdzamy jej kształt, kierunek, równomierność oraz powtarzalność podczas kolejnych otwarć. Obserwujemy również zachowanie rozpylacza po zakończeniu impulsu sterującego.
W ten sposób rozpoznajemy nieprawidłowości, które nie zawsze powodują wyraźną zmianę całkowitej dawki. Dwie sztuki o podobnym wydatku nie muszą jednakowo przygotowywać mieszanki paliwowo-powietrznej.
Trzy wtryskiwacze na czterokanałowym stanowisku – porównanie kompletu z C4 III
Jedną z istotnych korzyści równoczesnego badania jest możliwość bezpośredniego zestawienia elementów pracujących wcześniej w tym samym silniku. Każdy wtryskiwacz posiada osobny tor pomiarowy. Podczas jednej procedury porównujemy:
- wartości dawek w tych samych punktach,
- zachowanie po zamknięciu,
- stabilność przepływu,
- parametry elektryczne,
- czas reakcji, jeżeli został zmierzony,
- powtarzalność wyników.
Dzięki temu wskazujemy konkretną sztukę odbiegającą od pozostałych, bez uśredniania wyników całego zestawu.
Właściwy testplan i CloudX – kontrola według numeru części
Podczas diagnostyki korzystamy z systemu sterowania stanowiskiem oraz środowiska CloudX. Sprawdzamy dostępność procedur odpowiadających danemu numerowi wtryskiwacza. Korzystamy z aktualizowanej bazy danych diagnostycznych, informacji o testplanach oraz funkcji przygotowania i przechowywania protokołów.
CloudX wspiera również aktualizowanie danych i obsługę dokumentacji pomiarowej. Jego praktyczne znaczenie polega na powiązaniu konkretnego elementu z odpowiednią procedurą. Nie wybieramy testu przypadkowo tylko dlatego, że wtryskiwacz pochodzi z silnika benzynowego 1.2.
Kontrola końcowa na GTBR-X
Po wykonaniu odpowiednich czynności serwisowych ponownie przeprowadzamy badania. Weryfikujemy parametry elektryczne, szczelność, dawki w wymaganych punktach pracy, stabilność przepływu, powtarzalność, rozpylanie i czas reakcji, jeżeli obejmuje go procedura.
Następnie zestawiamy dane z pomiarem początkowym. Końcowej oceny dokonujemy na podstawie całego zbioru wyników, a nie wyglądu końcówki lub pojedynczego pomiaru. Każdy wtryskiwacz otrzymuje indywidualną ocenę.

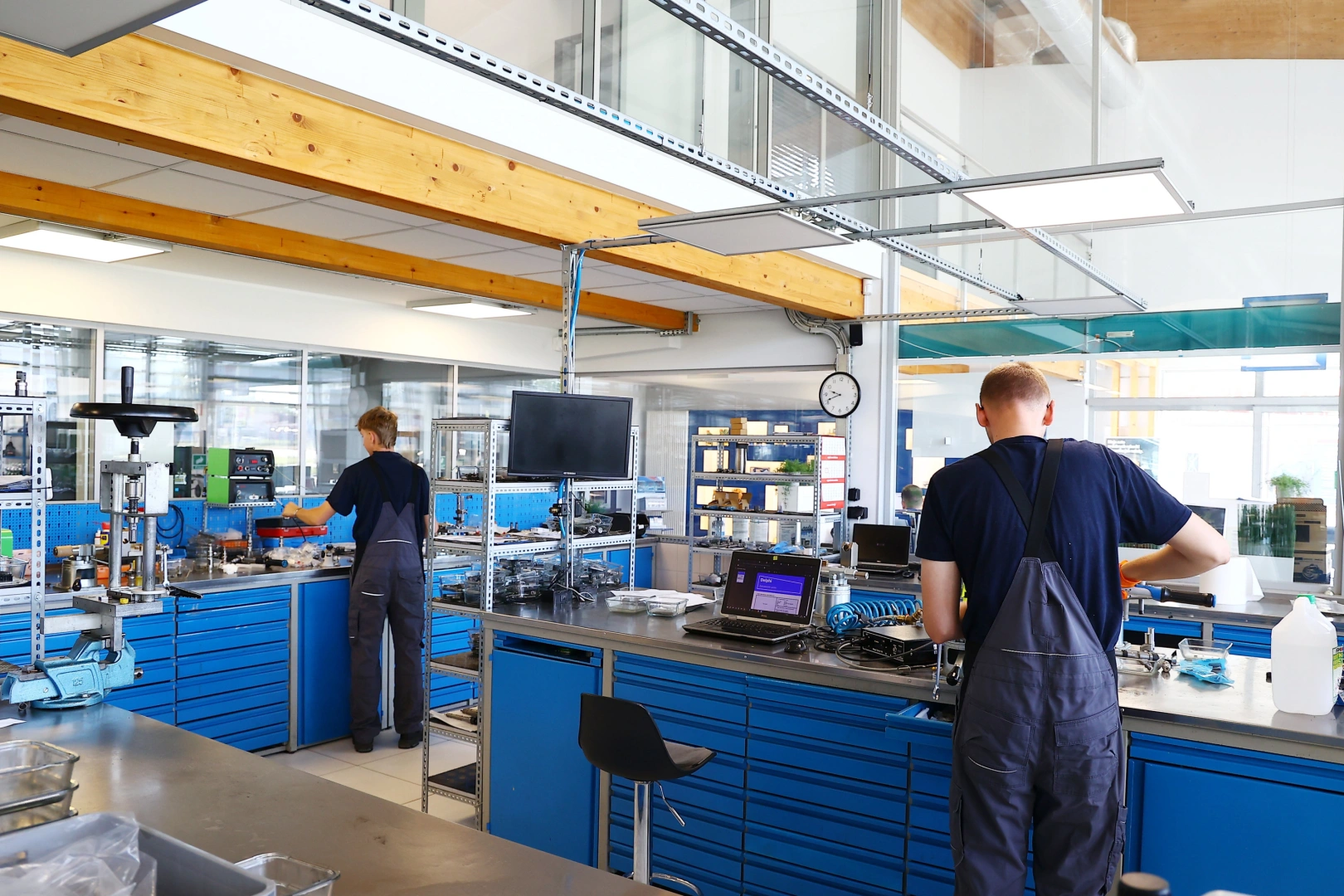

Stanowiska uzupełniające diagnostykę w naszych pracowniach
W naszej pracowni wykorzystujemy również Hartridge Excalibur, Carbon Zapp GDU.4R oraz Carbon Zapp GS4/10.
- Na Hartridge Excalibur badamy odpowiednie konstrukcje benzynowych wtryskiwaczy GDI i PFI, kontrolując między innymi dawkowanie i rozpylanie.
- Carbon Zapp GDU.4R stosujemy do badań właściwych konstrukcji bezpośrednich GDI oraz pośrednich MPI/PFI.
- Carbon Zapp GS4/10 wykorzystujemy przy diagnostyce wtryskiwaczy benzynowych wymagających odpowiednich procedur niskociśnieniowych.
Wybór stanowiska zależy od budowy wtryskiwacza, jego numeru i wymaganych parametrów. Nie każdy element musi przechodzić badania na wszystkich urządzeniach.
Dawka zgadza się z pomiarem, ale struga nadal jest nieprawidłowa
Pomiar objętości medium odpowiada na pytanie, ile zostało go podane podczas określonego cyklu. Nie pokazuje natomiast wszystkich cech procesu rozpylania.
W przypadku bezpośredniego wtrysku benzyny szczególnie istotne jest to, w jaki sposób paliwo zostaje wprowadzone do komory spalania.
| Parametr | Co sprawdzamy? | Znaczenie diagnostyczne |
|---|---|---|
01Dawka medium |
Ilość medium podawaną podczas określonego sterowania. | Ocena wydatku wtryskiwacza. |
02Geometria strugi |
Kształt i rozmieszczenie rozpylonego medium. | Wykrywanie zmian sposobu podawania paliwa. |
03Kierunek rozpylania |
Odchylenia strugi od właściwego kierunku. | Ocena prawidłowości rozprowadzania paliwa. |
04Atomizacja |
Stopień rozdrobnienia medium. | Jakość przygotowania mieszanki. |
05Równomierność i symetria |
Rozkład medium w poszczególnych obszarach strugi. | Wykrywanie zaburzeń w pracy otworów rozpylających. |
06Powtarzalność |
Zgodność wyników kolejnych cykli. | Stabilność działania wtryskiwacza. |
07Szczelność po zamknięciu |
Kapanie i niekontrolowany wypływ. | Wykrywanie nieszczelności niewidocznej w pomiarze dawki. |
Jeżeli dwa wtryskiwacze podają zbliżoną ilość benzyny, lecz jeden tworzy nierównomierną strugę, nie uznajemy ich automatycznie za równoważne.
W silnikach PureTech znaczenie ma zarówno ilość paliwa, jak i jego rozprowadzenie w komorze spalania. Nieprawidłowe rozpylanie może pogarszać warunki tworzenia mieszanki nawet przy pozornie prawidłowym wydatku. Dlatego końcowa ocena wynika z połączenia danych ilościowych, obserwacji strugi i kontroli szczelności.
Czyszczenie wtryskiwaczy C4 III – dwa badania pokazują skuteczność procesu
Czyszczenie wykonujemy wtedy, gdy charakter nieprawidłowości oraz stan elementu wskazują na możliwość poprawy jego pracy przez usunięcie zanieczyszczeń. Celem jest przywrócenie właściwej drożności, poprawa formowania strugi i stabilności dawkowania.
Jak przebiega czyszczenie?
- Dokumentujemy stan początkowy. Wykonujemy test wejściowy i zapisujemy stwierdzone odchylenia.
- Przygotowujemy element. Usuwamy odpowiednie zewnętrzne uszczelnienia i materiały eksploatacyjne, jeżeli wymaga tego procedura.
- Wykonujemy czyszczenie ultradźwiękowe. Dobieramy sposób prowadzenia procesu do konstrukcji wtryskiwacza, chroniąc wrażliwe elementy.
- Czyścimy wewnętrzne kanały. Stosujemy odpowiednie procedury przepływowe i płukanie wsteczne, jeżeli przewiduje je technologia obsługi danego elementu.
- Kontrolujemy stan końcówki i elementów filtrujących. Sprawdzamy, czy zanieczyszczenia nie ograniczają przepływu.
- Przeprowadzamy ponowny test. Powtarzamy właściwe pomiary w porównywalnych warunkach.
Wynik przed i po czyszczeniu – jak interpretujemy zmianę?
Porównujemy dane pomiarowe z dwóch badań, odnosząc je do wartości referencyjnych oraz testplanu konkretnego numeru wtryskiwacza. Uwzględniamy również ocenę technika i zachowanie pozostałych elementów kompletu.
| Badanie / parametr | Wynik przed i po | Interpretacja |
|---|---|---|
01Dawkowanie przy małym obciążeniu |
Przed: wydatek poniżej wymagań testplanu. Po: wydatek w wymaganym zakresie. | Usunięcie osadów mogło poprawić przepływ. |
02Dawkowanie przy większym obciążeniu |
Przed: wynik prawidłowy. Po: wynik nadal prawidłowy. | Brak dużej zmiany jest korzystny, jeżeli parametr spełniał wymagania. |
03Szczelność rozpylacza |
Przed: niewielkie sączenie. Po: sączenie nadal występuje. | Poprawa dawki nie potwierdza pełnej sprawności. |
04Powtarzalność dawek |
Przed: niestabilne cykle. Po: mniejszy rozrzut wyników. | Poprawa stabilności przepływu. |
05Czas reakcji |
Przed: odchylenie od wymagań. Po: odchylenie nadal obecne. | Potrzebna dalsza ocena części sterującej lub mechanizmu. |
06Rozpylanie |
Przed: nierównomierna struga. Po: bardziej równomierny rozkład. | Możliwa poprawa drożności otworów rozpylających. |
07Parametry elektryczne |
Przed: rezystancja i indukcyjność prawidłowe. Po: bez istotnych zmian. | Zachowane właściwości elektryczne; nie przesądzają samodzielnie o sprawności. |
08Szczelność zewnętrzna |
Przed: brak wycieków. Po: brak wycieków. | Szczelność korpusu zachowana w warunkach testu. |
Najważniejszy jest wynik całego badania, a nie sama różnica przed czyszczeniem i po nim.
Wtryskiwacz może uzyskać lepszą dawkę, lecz nadal wykazywać nieszczelność. Może też prawidłowo pracować przy jednym ciśnieniu, a przy innym ujawniać niestabilność.
Kodowanie wtryskiwaczy benzynowych – czy jest wymagane w PureTech?
Kodowanie polega na przypisaniu sterownikowi informacji opisujących indywidualną charakterystykę wtryskiwacza, jeżeli dana konstrukcja przewiduje taką procedurę. Dwa elementy o jednakowych numerach katalogowych mogą wykazywać niewielkie różnice parametrów wynikające z produkcji i indywidualnej charakterystyki działania.
W systemach wykorzystujących kody korekcyjne wyznaczamy charakterystykę na podstawie odpowiednich pomiarów. Następnie, zgodnie z procedurą producenta, generowany lub odczytywany jest kod umożliwiający sterownikowi uwzględnienie tych różnic. Właściwe dane korekcyjne mogą wpływać na precyzję dawkowania, stabilność biegu jałowego, emisję spalin, zużycie paliwa i kulturę pracy.
Nie każdy benzynowy wtryskiwacz wymaga jednak indywidualnego kodowania. W przypadku C4 III konieczność przeprowadzenia takiej operacji ustalamy na podstawie konkretnego numeru elementu i dokumentacji układu sterowania.
Rozróżniamy przy tym trzy czynności:
- Kodowanie – wprowadzenie odpowiednich danych identyfikacyjnych lub korekcyjnych, jeśli system je wykorzystuje.
- Adaptacja – proces dostosowywania sterowania do warunków pracy lub parametrów podzespołu.
- Kasowanie wartości wyuczonych – usunięcie określonych adaptacji zapisanych wcześniej w sterowniku.
Rewitalizacja elementów piezoelektrycznych
W naszej pracowni wykonujemy również rewitalizację elementów piezoelektrycznych w wybranych konstrukcjach wtryskiwaczy. Proces obejmuje:
- identyfikację konstrukcji i weryfikację obecności stosu piezoelektrycznego,
- ocenę jego parametrów elektrycznych,
- kwalifikację elementu na podstawie wyników diagnostyki,
- przeprowadzenie odpowiedniej procedury przywracania właściwości elementu piezoelektrycznego,
- ponowną kontrolę parametrów elektrycznych i funkcjonalnych.
Zakres czynności zależy od budowy oraz stanu wtryskiwacza.
Uszczelnienie wtryskiwacza GDI po demontażu – ważny etap przygotowania do montażu
Wtryskiwacze bezpośredniego wtrysku benzyny wymagają właściwego uszczelnienia w miejscu osadzenia w głowicy. W zależności od konstrukcji stosowane są specjalne pierścienie uszczelniające, w tym elementy wykonane z PTFE. Podczas przygotowania wtryskiwacza do ponownego montażu istotne są:
- kontrola stanu powierzchni uszczelniających,
- zastosowanie właściwego uszczelnienia dla danego numeru części,
- przygotowanie pierścieni PTFE przy użyciu odpowiednich narzędzi montażowych i formujących, jeżeli przewiduje je procedura,
- zachowanie czystości gniazda w głowicy,
- prawidłowe osadzenie wtryskiwacza,
- zastosowanie kolejności i sposobu montażu przewidzianych przez producenta.
Nieprawidłowe przygotowanie uszczelnienia może prowadzić do nieszczelności i zakłócenia pracy silnika. Procedurę dobieramy do kodu jednostki napędowej, konkretnej wersji wtryskiwacza i dokumentacji technicznej samochodu. Nie stosujemy jednego uniwersalnego momentu dokręcania dla wszystkich odmian PureTech.
Dokumentacja badania – co potwierdza końcowy wynik?
Po wykonaniu usługi przekazujemy informacje pozwalające ocenić stan badanego wtryskiwacza oraz efekty przeprowadzonych czynności.
- Wynik diagnostyki – ocenę stanu elementu na podstawie wykonanych prób.
- Indywidualny protokół parametrów – zestawienie najważniejszych wartości uzyskanych podczas badania.
- Informację o szczelności – wyniki kontroli korpusu i zamknięcia rozpylacza.
- Wyniki dawkowania – dane z odpowiednich punktów pracy określonych testplanem.
- Pomiar czasu reakcji – wynik RSP, jeżeli wykonano takie badanie.
- Ocenę rozpylania – informacje dotyczące kształtu i równomierności strugi.
- Porównanie przed czyszczeniem i po nim – pokazujące zmianę parametrów po wykonaniu usługi.
- Zestawienie kompletu – jeżeli dostarczono trzy wtryskiwacze, porównujemy ich indywidualne wyniki.
- Certyfikat z badania – dokument potwierdzający przeprowadzenie właściwej procedury diagnostycznej.
- Kontrolę jakości – potwierdzenie przeprowadzenia końcowego sprawdzenia.
- Pisemną gwarancję na 24 miesiące bez limitu kilometrów – dla usług lub podzespołów objętych gwarancją, zgodnie z jej warunkami.
Dzięki dokumentacji klient otrzymuje nie tylko informację o zakończeniu usługi, lecz także dane wyjaśniające stan techniczny badanego elementu.
Cena diagnostyki wtryskiwaczy Citroën C4 III w naszym serwisie
Sprawdzenie wtryskiwacza benzynowego obejmuje test początkowy, czyszczenie i kontrolę końcową.
| Rodzaj wtrysku | Cena za 1 szt. | Zakres usługi |
|---|---|---|
|
01
MPI/PFI – wtrysk pośredni
|
45 zł netto | Test wstępny, czyszczenie i kontrola końcowa. |
|
02
GDI – wtrysk bezpośredni, Citroën C4 III 1.2
|
103 zł netto | Test wstępny, czyszczenie i kontrola końcowa. |
Przed kontaktem telefonicznym warto przygotować numer wymontowanego wtryskiwacza albo numer VIN. Na tej podstawie identyfikujemy część, ustalamy właściwy zakres obsługi oraz sprawdzamy dostępność odpowiedniego podzespołu.
Diagnostyka wtryskiwaczy bez przyjazdu do serwisu – obsługa wysyłkowa w całej Polsce
Nie ma konieczności osobistego dostarczania wtryskiwaczy do naszej pracowni. Całą obsługę realizujemy również wysyłkowo, przyjmując zlecenia z dowolnego miejsca w Polsce. Organizujemy odbiór kurierski i transport zwrotny. Korzystamy między innymi z usług DPD, InPost oraz przesyłek nadawanych przez Paczkomat.
Klienci przesyłają własne wtryskiwacze do diagnostyki, czyszczenia i odpowiednich czynności regeneracyjnych. Realizujemy również wysyłkę dostępnych podzespołów nowych oraz zregenerowanych.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie, a dostępność określonego podzespołu może wpłynąć na termin wysyłki. Dostępne części mogą zostać wysłane nawet w ciągu 24 godzin.
Przed nadaniem przesyłki należy odpowiednio zabezpieczyć króćce i końcówki wtryskiwaczy. Elementy powinny zostać unieruchomione w opakowaniu, a do paczki należy dołączyć dane kontaktowe lub numer zlecenia.
Sześć etapów realizacji zlecenia wysyłkowego
- Identyfikujemy wtryskiwacz. Na podstawie numeru części lub VIN ustalamy właściwy element i zakres usługi.
- Organizujemy odbiór przesyłki. Uzgadniamy sposób przekazania podzespołów do naszej pracowni.
- Wykonujemy diagnostykę i czyszczenie. Przeprowadzamy badanie początkowe, właściwe czynności oraz kontrolę końcową.
- Przekazujemy wynik. Informujemy o parametrach i stanie badanych wtryskiwaczy.
- Ustalamy dalszy sposób postępowania. Jeżeli wyniki wskazują potrzebę dodatkowych czynności, omawiamy dostępne rozwiązania.
- Odsyłamy podzespoły. Przygotowujemy przesyłkę zawierającą własne wtryskiwacze klienta albo odpowiednio dobrane części.
Taki sposób realizacji zapewnia dostęp do profesjonalnej diagnostyki również klientom, którzy nie posiadają w swojej okolicy stanowiska do wysokociśnieniowych wtryskiwaczy benzynowych.
Szarpanie silnika 1.2 w C4 III – dlaczego nie zaczynamy od wymiany wtryskiwacza?
Nierówna praca trzycylindrowego silnika nie oznacza automatycznie, że jeden z wtryskiwaczy jest niesprawny. W Citroënie C4 III podobne objawy mogą wynikać z nieprawidłowego zapłonu, zaburzeń ciśnienia paliwa, nieszczelności dolotu, problemów mechanicznych silnika albo nieprawidłowego dawkowania benzyny.
Podczas weryfikacji układu wtryskowego zwracamy uwagę na zależność pomiędzy stanem elementu a parametrami jego pracy.
| Nieprawidłowość | Wpływ na działanie | Zakres badania |
|---|---|---|
01Osady na rozpylaczu |
Zmiana kształtu strugi i pogorszenie atomizacji. | Obraz i równomierność rozpylania. |
02Zanieczyszczenie kanałów |
Ograniczenie przepływu medium. | Dawkowanie w różnych punktach pracy. |
03Nieprawidłowa praca cewki |
Opóźniona lub niestabilna reakcja. | Rezystancja, indukcyjność i czas reakcji. |
04Nieszczelność rozpylacza |
Przepuszczanie medium po zamknięciu. | Test szczelności końcówki. |
05Zużycie rozpylacza |
Nierównomierne rozprowadzanie paliwa. | Geometria i powtarzalność rozpylania. |
06Nieszczelność korpusu |
Wyciek poza prawidłową drogę przepływu. | Szczelność zewnętrzna. |
Wyniki pozwalają określić, czy problem dotyczy zabrudzenia, części elektrycznej, szczelności czy zużycia mechanicznego. Od tego zależy wybór dalszej procedury serwisowej.
Jakie objawy może powodować nieprawidłowe dawkowanie benzyny?
Podczas eksploatacji C4 III mogą pojawić się:
- nierówna praca silnika na biegu jałowym,
- szarpanie przy przyspieszaniu,
- zwiększone zużycie paliwa,
- osłabienie reakcji na pedał przyspieszenia,
- nieprawidłowy skład mieszanki paliwowo-powietrznej,
- wypadanie zapłonów,
- zwiększone obciążenie katalizatora wskutek nieprawidłowego spalania.
Sam objaw nie stanowi jeszcze diagnozy uszkodzenia wtryskiwacza. Jego stan potwierdzamy badaniem, które pozwala oddzielić nieprawidłowości samego elementu od problemów występujących w pozostałych układach silnika.
Czy jakość benzyny ma znaczenie dla wtryskiwaczy PureTech?
Zawarte w paliwie zanieczyszczenia mogą osadzać się w kanałach wtryskiwacza i na powierzchni rozpylacza. Benzyna starzeje się podczas długiego przechowywania, a procesy utleniania sprzyjają powstawaniu osadów. Obecność biokomponentów oraz wilgoci, szczególnie w niekorzystnych warunkach magazynowania, może przyspieszać pogorszenie właściwości paliwa. Dlatego podczas diagnostyki uwzględniamy zarówno stan wtryskiwacza, jak i możliwość wcześniejszego kontaktu układu z zanieczyszczonym paliwem.
Korekty STFT i LTFT w C4 III – wskazówka diagnostyczna, nie wynik testu wtryskiwacza
Przed demontażem wtryskiwaczy pomocna jest analiza parametrów pracy silnika. Jednym z elementów diagnostyki komputerowej są korekty paliwowe.
- STFT (Short Term Fuel Trim) – krótkoterminowa korekta dawki paliwa, która pokazuje bieżące działania sterownika związane z regulacją składu mieszanki.
- LTFT (Long Term Fuel Trim) – długoterminowa korekta wynikająca z adaptacji sterownika do utrzymujących się warunków pracy.
- Korekta dodatnia – sterownik zwiększa ilość podawanego paliwa, ponieważ układ regulacji wskazuje potrzebę wzbogacenia mieszanki.
- Korekta ujemna – sterownik ogranicza dawkowanie, reagując na sygnały wskazujące potrzebę zubożenia mieszanki.
Nieprawidłowa praca wtryskiwacza GDI może wpływać na korekty paliwowe, ale podobny efekt występuje również przy innych usterkach. Wartości STFT i LTFT analizujemy z uwzględnieniem obciążenia, temperatury silnika i warunków pracy układu regulacji.
W wersjach Hybrid 48 V dodatkowo uwzględniamy częste uruchamianie i wyłączanie silnika spalinowego. Korekty pomagają wybrać kierunek diagnostyki, ale nie potwierdzają uszkodzenia konkretnego wtryskiwacza i nie zastępują badania na stanowisku probierczym.
Zaplecze techniczne do obsługi wtryskiwaczy benzynowych
Posiadamy 35 lat doświadczenia w obsłudze aparatury paliwowej. Nasza pracownia jest wyposażona w specjalistyczne urządzenia oraz wydzielone stanowiska przeznaczone do poszczególnych etapów pracy.
- Carbon Zapp GTBR-X – diagnostyka wtryskiwaczy GDI na czterokanałowym stanowisku z niezależnymi pomiarami przepływu.
- Carbon Zapp GDU.4R – badania odpowiednich konstrukcji wtryskiwaczy benzynowych MPI/PFI i GDI.
- Carbon Zapp GS4/10 – kontrola wybranych wtryskiwaczy benzynowych przy odpowiednich parametrach niskociśnieniowych.
- Hartridge Excalibur – specjalistyczne badania wtryskiwaczy bezpośrednich i pośrednich.
- Diagnostyka wysokociśnieniowa – dobór warunków pracy do konkretnego elementu i możliwości technicznych stanowiska, bez utożsamiania maksymalnego ciśnienia urządzenia z ciśnieniem każdego testu.
- Pomiary przed rozpoczęciem czynności i po ich zakończeniu – porównanie parametrów według odpowiedniego testplanu.
- Czyszczenie ultradźwiękowe i płukanie wsteczne – dobór metod do budowy i stanu wtryskiwacza.
- Kontrola czasu reakcji RSP – ocena dynamiki działania odpowiednich konstrukcji.
- Kodowanie wybranych wtryskiwaczy – wykonywane wtedy, gdy wymaga tego system i umożliwia właściwa procedura.
- Dokumentacja pomiarowa – indywidualne protokoły i zestawienia wyników.
- Organizacja stanowisk – oddzielne miejsca do demontażu, czyszczenia, diagnostyki i montażu.
- System oznaczania i segregowania podzespołów – zachowanie identyfikacji poszczególnych elementów w całym procesie.
- Obsługa wysyłkowa – przyjmowanie i realizacja zleceń z całej Polski.
Zakres wykonywanych badań dobieramy indywidualnie, uwzględniając technologię wtrysku, numer części oraz wyniki kontroli początkowej.
FAQ – diagnostyka i czyszczenie wtryskiwaczy Citroën C4 III
Czy Citroën C4 III 1.2 PureTech 130 ma wtryskiwacze pośrednie czy bezpośrednie?
Silnik 1.2 PureTech 130 korzysta z bezpośredniego wtrysku benzyny GDI. Wtryskiwacze badamy na odpowiednim stanowisku wysokociśnieniowym, kontrolując dawkowanie, szczelność i rozpylanie.
Czy w C4 III Hybrid 145 znajdują się takie same wtryskiwacze jak w PureTech 130?
Obie wersje wykorzystują wtrysk bezpośredni, ale różnią się konstrukcją jednostki napędowej. Zgodność wtryskiwaczy sprawdzamy na podstawie numeru części i VIN, a nie samej pojemności 1.2.
Czy wypadanie zapłonu na jednym cylindrze C4 III oznacza uszkodzony wtryskiwacz?
Nie, ponieważ podobny objaw może powodować również usterka układu zapłonowego lub problem mechaniczny silnika. Stan wtryskiwacza potwierdzamy badaniem jego parametrów elektrycznych i hydraulicznych.
Czy do diagnostyki silnika 1.2 PureTech warto dostarczyć wszystkie trzy wtryskiwacze?
Tak, ponieważ porównanie kompletu ułatwia wykrycie elementu odbiegającego od pozostałych. Każdą sztukę badamy indywidualnie, a wyniki zestawiamy w porównywalnych warunkach.
Czy po czyszczeniu otrzymam protokół i gwarancję?
Przekazujemy dokumentację wyników, w tym dane z kontroli końcowej i porównanie parametrów. Dla usług oraz podzespołów objętych gwarancją wystawiamy pisemny dokument gwarancyjny na 24 miesiące bez limitu kilometrów.
Co sprawdzamy na Carbon Zapp GTBR-X, czego nie pokaże zwykłe czyszczenie?
Wykonujemy pomiary dawkowania w różnych warunkach, kontrolujemy szczelność, parametry elektryczne i jakość rozpylania. Dzięki temu określamy nie tylko stopień poprawy po czyszczeniu, ale również to, czy wtryskiwacz spełnia wymagania testplanu.
Czy po demontażu wtryskiwaczy GDI z C4 III konieczne jest przygotowanie nowych uszczelnień?
Stosujemy uszczelnienia i procedury montażowe właściwe dla konkretnej konstrukcji wtryskiwacza. Jeżeli przewidziano pierścienie PTFE, wymagają one odpowiedniego przygotowania oraz użycia specjalistycznych narzędzi zgodnie z dokumentacją producenta.
Diagnostyka i regeneracja wtryskiwaczy Citroën C4 III – kontakt
W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i odpowiednie czynności serwisowe własnych wtryskiwaczy benzynowych Citroëna C4 III 1.2 PureTech i Hybrid. Sprawdzamy również możliwość zakupu dostępnych wtryskiwaczy zregenerowanych lub nowych, dobieranych na podstawie numeru części albo VIN.
Telefon: 601 856 277. Zapraszamy do kontaktu w celu sprawdzenia ceny i dostępności podzespołów. Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski, dzięki czemu realizujemy zlecenia bez konieczności osobistego przyjazdu do serwisu.
Komentarze
