Testowanie i czyszczenie wtryskiwaczy benzynowych MPI PFI GDI FSI TSI TFSI i D-4 w Dynowie już od 49 zł – diagnostyka i regeneracja

Wtryskiwacz elektromagnetyczny i piezoelektryczny mogą pełnić podobną funkcję, ale nie oznacza to, że można oceniać je według identycznej ścieżki. Różna konstrukcja elementu wykonawczego wpływa na dobór kontroli elektrycznej, programu testowego oraz sposób interpretacji wyniku.

W przypadku zdemontowanych wtryskiwaczy benzynowych przesyłanych z Dynowa i okolic najpierw ustalamy, z jaką konstrukcją pracujemy. Dopiero później dobieramy właściwe próby na stanowisku, sprawdzamy parametry hydrauliczne i elektryczne odpowiednie dla danego elementu oraz porównujemy rezultat przed i po wykonanych czynnościach.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Elektromagnetyczny czy piezoelektryczny – dlaczego rozpoznanie konstrukcji jest tak ważne?

Wtryskiwacz elektromagnetyczny wykorzystuje układ, w którym istotną rolę pełni cewka. W odpowiedniej konstrukcji kontrola elektryczna może więc obejmować parametry jej obwodu, w tym rezystancję, a także dynamiczną reakcję elementu na sterowanie.

Nie oznacza to jednak, że prawidłowa wartość elektryczna potwierdza pełną sprawność. Wtryskiwacz z prawidłowym obwodem może nadal:

• dawkować paliwo niestabilnie,
• być nieszczelny,
• reagować inaczej przy krótkich impulsach,
• tworzyć niewłaściwą strugę,
• wykazywać brak powtarzalności.

W konstrukcji piezoelektrycznej stosujemy inną logikę. Nie przypisujemy jej pomiaru rezystancji cewki, lecz odnosimy się do parametrów właściwych dla elementu lub stosu piezo oraz procedury odpowiedniej dla konkretnego typu.

Dlatego sama informacja „wtryskiwacz benzynowy” jest niewystarczająca do ustalenia sposobu testowania. Potrzebujemy dokładnej identyfikacji konstrukcji i numeru części.

Przykład diagnostyczny: dwa elementy mogą poprawnie reagować na podstawowe sterowanie, ale wymagają zupełnie innego podejścia do części elektrycznej badania. W konstrukcji elektromagnetycznej możemy analizować obwód cewki, natomiast dla piezo dobieramy parametry charakterystyczne dla tej technologii; w obu przypadkach końcowa kwalifikacja wymaga również testu stanowiskowego.

Carbon Zapp GDU.4R – centralny element kontrolowanego testowania

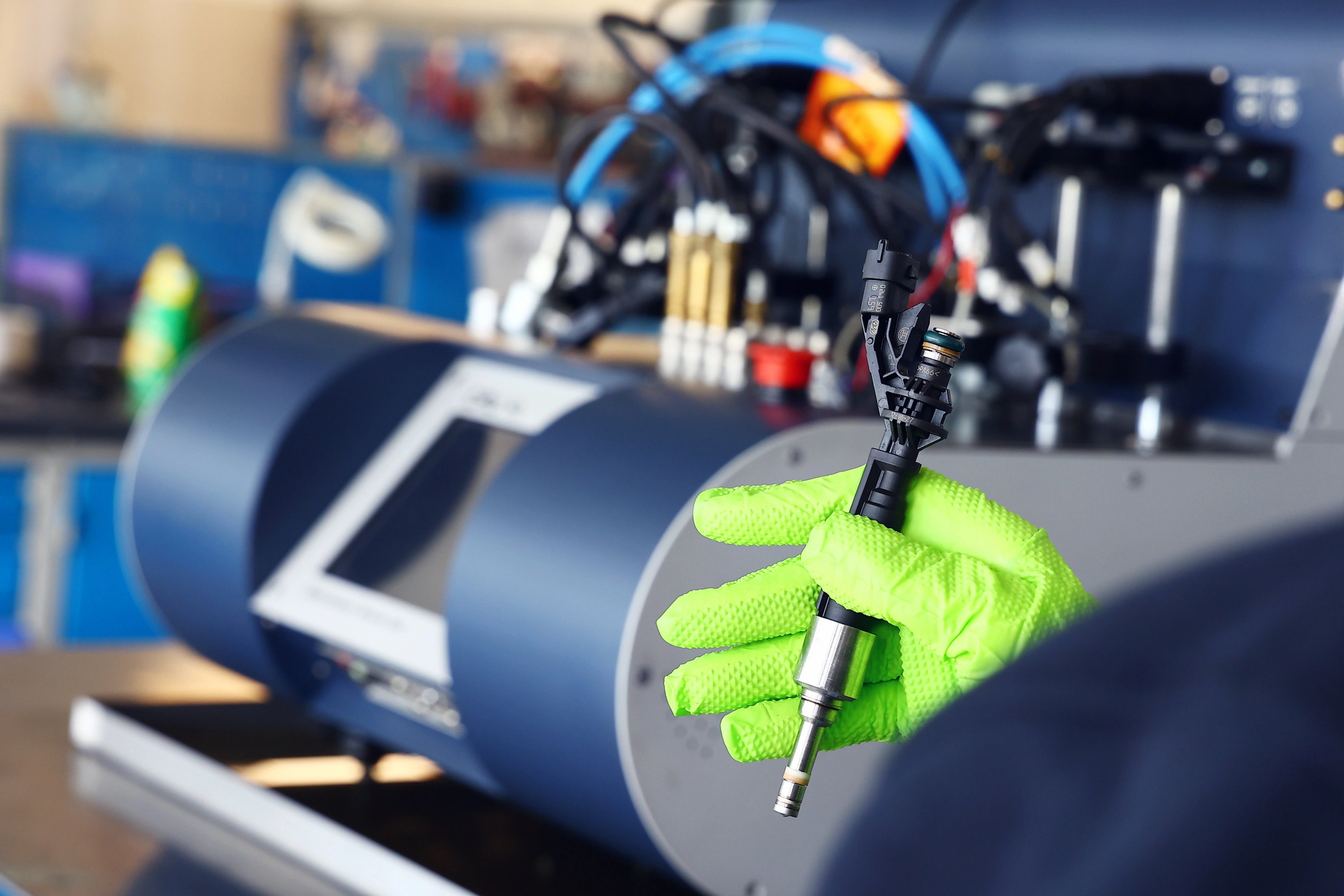

Carbon Zapp GDU.4R jest jednym z najważniejszych narzędzi wykorzystywanych w procesie badania zdemontowanych wtryskiwaczy benzynowych. To zaawansowany stół probierczy, który pozwala przejść od wstępnej identyfikacji części do kontrolowanego i powtarzalnego sprawdzania jej zachowania w punktach przewidzianych przez właściwy program.

Najpierw identyfikujemy wtryskiwacz. Ustalamy producenta, typ, numer OE lub numer części, MPI/PFI albo GDI oraz konstrukcję elektromagnetyczną lub piezoelektryczną, jeżeli dotyczy. Spotykamy m.in. elementy Bosch, Siemens VDO i Denso, ale sama marka nie określa jeszcze warunków badania.

Następnie dobieramy program i przygotowujemy część. W zależności od badanego typu możemy na Carbon Zapp GDU.4R:

• przygotować zdemontowany element do próby,
• wykonać test wstępny,
• sprawdzić szczelność,
• ocenić dawkę lub wydajność,
• sprawdzić reakcję na sterowanie,
• zbadać zachowanie przy krótkich impulsach, jeżeli przewiduje je program,
• ocenić powtarzalność kolejnych cykli,
• obserwować jakość i geometrię rozpylania,
• porównać elementy poddane tej samej procedurze,
• powtórzyć wymagane próby po czyszczeniu lub czynnościach serwisowych.

Zakres zależy od konstrukcji, typu wtryskiwacza, numeru części oraz właściwego programu. Nie zakładamy, że wszystkie elementy przechodzą identyczne próby.

Istotną zaletą takiego podejścia jest możliwość wykonania pomiaru przed i po. Dzięki temu zamiast opierać ocenę na samym fakcie czyszczenia, porównujemy zachowanie wtryskiwacza w kontrolowanych warunkach i sprawdzamy, czy wymagane parametry rzeczywiście uległy poprawie.

W specjalistycznym testowaniu wtryskiwaczy benzynowych spotyka się rozwiązania branżowe takie jak Hartridge Excalibur. Jest to zaawansowane stanowisko dostępnego na rynku, pokazujące znaczenie kontrolowanych warunków oraz właściwie dobranej procedury przy badaniu wtryskiwaczy benzynowych.

Jak przebiega badanie od identyfikacji do kwalifikacji?

Przed uruchomieniem programu oglądamy zdemontowaną część i identyfikujemy jej podstawowe cechy. Kontrola wstępna może obejmować:

• korpus,
• złącze,
• końcówkę rozpylacza,
• powierzchnie uszczelniające,
• filtr,
• widoczne osady,
• ślady korozji,
• uszkodzenia mechaniczne.

Sama kontrola wizualna nie wystarcza. Wtryskiwacz może wyglądać prawidłowo, a dopiero podczas próby wykazać nieszczelność, niestabilną dawkę albo nieprawidłową reakcję na sterowanie.

Stosujemy kolejność:

identyfikacja → program testowy → przygotowanie → punkt testowy → pomiar → interpretacja → czynność → ponowny pomiar → kwalifikacja.

Nie używamy jednej uniwersalnej wartości ciśnienia, dawki, czasu reakcji, rezystancji ani tolerancji dla wszystkich konstrukcji. Wynik zawsze odnosimy do konkretnego typu, numeru części, programu i punktu badania.

Elektromagnetyczny i piezo – dwie ścieżki, jeden cel końcowy

Różnica pomiędzy konstrukcjami jest szczególnie widoczna na etapie diagnostyki elektrycznej, ale końcowy cel pozostaje taki sam: ustalić, czy cały wymagany zestaw parametrów pozwala pozytywnie zakwalifikować konkretny wtryskiwacz.

W przypadku wybranych konstrukcji piezo możliwa jest rewitalizacja, jeżeli pozwala na to budowa elementu oraz wynik wcześniejszego badania. Procedura wymaga porównania parametrów przed i po i nie naprawia mechanicznie uszkodzonego korpusu, rozpylacza ani mechanicznej nieszczelności.

Nie każdy wtryskiwacz wymaga również kodowania po montażu. W zależności od zastosowania może być potrzebna adaptacja lub inna procedura przewidziana przez producenta pojazdu, ale nie zastępuje ona testu samego elementu.

MPI/PFI i GDI – konstrukcja elektryczna to nie jedyna różnica

MPI/PFI podaje benzynę pośrednio, natomiast GDI bezpośrednio do komory spalania. Z tego powodu różnice dotyczą także programu stanowiskowego.

Dla GDI szczególnego znaczenia nabierają:

• kilka punktów pracy,
• krótkie czasy sterowania,
• szczelność,
• stabilność dawkowania,
• geometria i atomizacja strugi.

Nie stosujemy jednej uniwersalnej wartości ciśnienia dla wszystkich konstrukcji GDI. Warunki testu wynikają z konkretnego wtryskiwacza.

Prosty test „otwiera się / nie otwiera” nie pokazuje pełnej charakterystyki. Element może reagować na sygnał, a jednocześnie zachowywać się nieprawidłowo przy krótkim impulsie, być nieszczelny albo wykazywać różnicę w rozpylaniu.

Czyszczenie i regeneracja – wynik potwierdzamy drugim testem

Czyszczenie ma przede wszystkim usunąć osady i zanieczyszczenia w zakresie odpowiednim dla danej konstrukcji. Regeneracja może obejmować szerszy zestaw czynności wynikających z wcześniejszych pomiarów.

Proces prowadzimy etapami:

• identyfikujemy element,
• wykonujemy test wstępny,
• dobieramy sposób czyszczenia,
• wykonujemy czynności serwisowe właściwe dla konstrukcji,
• ponownie testujemy wymagane parametry,
• porównujemy wyniki przed i po,
• wykonujemy kwalifikację końcową.

W zależności od konstrukcji stosujemy m.in.:

• filtry,
• O-ringi,
• uszczelnienia,
• podkładki,
• zabezpieczenia,
• pierścienie teflonowe.

Właściwy dobór i montaż elementów serwisowych wpływają na szczelność oraz trwałość wykonanych prac. W konstrukcjach GDI, jeżeli pierścień teflonowy wymaga formowania lub kalibracji po montażu, uwzględniamy ten etap zgodnie z wymaganiami danego rozwiązania.

Najważniejsze jest porównanie wyników. Jeżeli po czyszczeniu poprawia się dawkowanie, ale inny wymagany parametr pozostaje nieprawidłowy, nie oceniamy skuteczności wyłącznie na podstawie korzystnej zmiany jednej próby.

Objawy i dane przed demontażem – kiedy warto sprawdzić wtryskiwacz?

Nierówna praca, szarpanie, trudniejszy rozruch, zwiększone spalanie lub zapach paliwa mogą być powodem skierowania wtryskiwaczy do sprawdzenia. Kod błędu czy STFT i LTFT mogą również wskazywać na nieprawidłowość dotyczącą mieszanki.

Informacje te nie pokazują jednak bezpośrednio szczelności, dawki, reakcji dynamicznej, krótkich impulsów czy geometrii konkretnego wtryskiwacza. Brak błędu również nie potwierdza jego sprawności.

Po wymontowaniu oceniamy już sam element i jego zachowanie w odpowiednich punktach programu stanowiskowego.

Co może pogarszać pracę wtryskiwacza?

Charakter odchylenia ustalamy podczas testu, ponieważ podobny efekt może wynikać z różnych przyczyn.

Znaczenie mogą mieć:

• nagar i osady – mogą wpływać na przepływ oraz pracę rozpylacza,
• zanieczyszczenia – mogą ograniczać kanały paliwowe,
• wilgoć i korozja – mogą pogarszać stan precyzyjnych powierzchni,
• długie postoje – mogą sprzyjać utrwalaniu osadów,
• uszkodzenia elektryczne lub mechaniczne – mogą powodować nieprawidłowości, których samo czyszczenie nie usuwa.

Dalsze postępowanie zależy od wyniku testu oraz od możliwości przywrócenia i ponownego potwierdzenia wymaganych parametrów.

Własny wtryskiwacz, zregenerowany czy nowy?

Po badaniu możemy zaproponować:

• regenerację własnego wtryskiwacza,
• zakup elementu zregenerowanego,
• zakup nowego wtryskiwacza.

Przy doborze części wykorzystujemy VIN oraz numer OE lub numer części. Wynik testu pokazuje natomiast, czy własny element kwalifikuje się do dalszych czynności.

Preparat do paliwa nie daje bezpośredniego pomiaru konkretnego wymontowanego elementu. Nie pozwala bezpośrednio określić jego szczelności, dawki, czasu reakcji, krótkich impulsów, powtarzalności ani geometrii strugi.

Dlatego w przypadku kwalifikacji konkretnego podzespołu podstawą jest kontrolowany test stanowiskowy.

Cena i obsługa wtryskiwaczy benzynowych z Dynowa

Pakiet test wstępny + czyszczenie + kontrola końcowa kosztuje:

• MPI/PFI – 45 zł netto / szt.,
• GDI – 103 zł netto / szt.

Dalszy koszt zależy od konstrukcji, liczby elementów, wyniku, zakresu prac i potrzebnych części serwisowych.

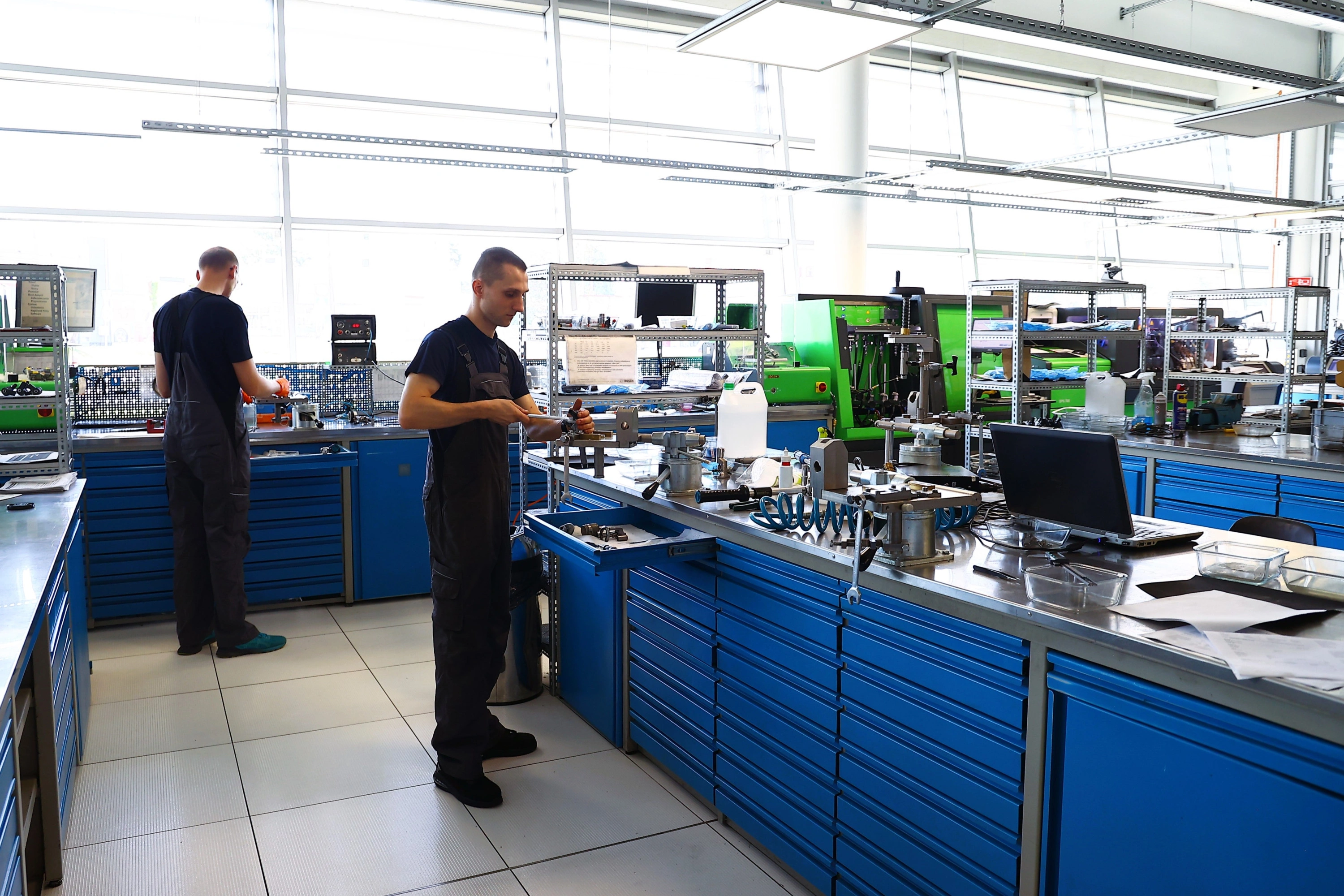

Działamy od 1994 roku i mamy ponad 30 lat doświadczenia. Zdemontowane wtryskiwacze badamy we własnej specjalistycznej pracowni, a Carbon Zapp GDU.4R stanowi kluczowe stanowisko pomiarowe naszego procesu. Stosujemy uporządkowane badanie przed i po, a wynik może być dokumentowany certyfikatem lub wydrukiem parametrów. Na usługę obowiązuje dwuletnia gwarancja zgodnie z regulaminem.

Dla Dynowa i okolic organizujemy:

• odbiór kurierski zdemontowanych wtryskiwaczy,
• obsługę klientów z całej Polski,
• DPD,
• InPost,
• Paczkomat,
• planowaną realizację w 1 dzień roboczy,
• możliwość wysyłki dostępnego podzespołu do 24 godzin.

Dla warsztatu: odbieramy zdemontowane elementy, badamy je w pracowni, wykonujemy uzasadnione czynności, przeprowadzamy kontrolę końcową i organizujemy przesyłkę zwrotną.

Dla klienta indywidualnego: po wymontowaniu części przez mechanika i wysłaniu jej do pracowni dalsze postępowanie ustalamy na podstawie wyników testu stanowiskowego.

Słownik techniczny

• Wtryskiwacz elektromagnetyczny — konstrukcja wykorzystująca układ elektromagnetyczny, w której diagnostyka elektryczna może obejmować parametry obwodu cewki właściwe dla danego typu.
• Wtryskiwacz piezoelektryczny — konstrukcja wykorzystująca element piezo, wymagająca parametrów i procedury odpowiednich dla tej technologii.
• Reakcja dynamiczna — zachowanie wtryskiwacza podczas sterowania oceniane w punktach programu właściwych dla konkretnego elementu.
• Punkt testowy — określone warunki programu, w których sprawdzamy wybrany parametr badanego wtryskiwacza.
• Kwalifikacja — decyzja o dalszym postępowaniu podjęta na podstawie całego zestawu wymaganych wyników.

Najczęściej zadawane pytania

Czy wtryskiwacz elektromagnetyczny i piezo testuje się tak samo?

Nie. Część elektryczna badania zależy od konstrukcji, dlatego dla cewki i elementu piezo stosujemy właściwe im parametry oraz procedury.

Czy prawidłowa rezystancja oznacza, że wtryskiwacz elektromagnetyczny jest sprawny?

Nie. Prawidłowy parametr elektryczny nie potwierdza automatycznie szczelności, dawkowania, powtarzalności ani jakości rozpylania.

Czy wtryskiwacz piezoelektryczny sprawdza się przez rezystancję cewki?

Nie. Konstrukcji piezoelektrycznej nie przypisujemy diagnostyki cewki; stosujemy parametry właściwe dla elementu lub stosu piezo.

Czy można wysłać jeden wtryskiwacz z Dynowa?

Tak. Przyjmujemy pojedyncze zdemontowane elementy oraz komplety i organizujemy odbiór kurierski z Dynowa i okolic.

Czy po teście można dobrać inny wtryskiwacz?

Tak. Możemy dobrać po VIN i numerze części element zregenerowany albo nowy, zależnie od wyniku oraz dostępności.

Jak warsztat może przekazać komplet wtryskiwaczy?

Odbieramy zdemontowane elementy, badamy je w pracowni, wykonujemy czynności uzasadnione wynikiem, przeprowadzamy kontrolę końcową i organizujemy wysyłkę zwrotną.

Wtryskiwacze benzynowe Dynów – dobierz rozwiązanie do konstrukcji i wyniku testu

Dla klientów z Dynowa i okolic Pawlik Diesel Service organizuje odbiór kurierski zdemontowanych wtryskiwaczy. Możemy przeprowadzić regenerację własnego wtryskiwacza albo dobrać po VIN podzespół zregenerowany lub nowy. Zadzwoń pod 601 856 277, aby sprawdzić cenę i dostępność. Dalsze czynności dobieramy do konstrukcji i wyniku badania, a ich efekt potwierdzamy ponownym testem stanowiskowym.
