Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Renault Megane IV MPI PFI 1.6 SCe E Tech GDI DI 1.2 1.3 1.6 1.8 TCe RS już od 49 zł

W naszej pracowni sprawdzamy benzynowe wtryskiwacze pośrednie MPI/PFI oraz bezpośrednie GDI, DI, FSI, TFSI, TSI, EcoBoost i inne konstrukcje. Pomiary wykonujemy na profesjonalnych stanowiskach probierczych, a wyniki analizują technicy zajmujący się aparaturą wtryskową.

Mégane IV jest dobrym przykładem, dlaczego sama pojemność silnika nie wystarcza. 1.6 SCe H4M oraz benzynowa część 1.6 E-Tech Plug-in korzystają z wtrysku wielopunktowego MPI/PFI. Z kolei 1.2 TCe H5F, 1.3 TCe H5H, 1.6 TCe M5M oraz 1.8 TCe M5P stosowany w R.S. należą do bezpośredniego wtrysku benzyny.

To oznacza, że nawet dwa wtryskiwacze pochodzące z Mégane IV mogą wymagać zupełnie innych warunków badania.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Każdy pomiar odpowiada na inne pytanie. Nie traktujemy jednego poprawnego wyniku jako potwierdzenia całej sprawności.

Kontrola elektryczna

Sprawdzamy obwód odpowiednio do konstrukcji konkretnej części. Orientacyjny wynik rezystancji może wynosić np. 13,4 Ω, ale nie jest to wartość referencyjna żadnego wtryskiwacza Mégane IV.

Sama nie pokaże dawki, szczelności ani sposobu rozpylania.

Próba szczelności

Obserwujemy element również po zakończeniu sterowania. Przykładowy zapis: brak widocznego przecieku przez 50 s.

Jeżeli pojawia się kropla, zapisujemy ją jako oddzielną nieprawidłowość.

Pomiar dawkowania

Mierzymy ilość medium w ustalonym punkcie programu.

Przykład orientacyjny: 27,4 ml/18 s.

Liczbę odnosimy do planu właściwego dla konkretnego numeru części.

Test dynamiczny

Uruchamiamy wtryskiwacz seriami impulsów. Dzięki temu sprawdzamy, czy zachowanie pozostaje stabilne podczas szybkiego sterowania.

Powtarzalność dawkowania

Ten sam punkt wykonujemy kilkukrotnie.

• próby: 27,0 / 27,6 / 27,2 ml,
• rozrzut: 0,6 ml.

Wartość średnia może wyglądać prawidłowo, a mimo tego kolejne cykle mogą być zbyt nierówne.

Minimalna dawka

Jeżeli właściwy plan obejmuje taki punkt, kontrolujemy pracę przy małym wysterowaniu. Niewielkie opóźnienie mechanizmu jest wtedy proporcjonalnie bardziej widoczne.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji

W obsługiwanych konstrukcjach sprawdzamy szybkość reakcji elementu na sygnał. Wynik oceniamy według konkretnego typu wtryskiwacza, a nie według jednej wartości dla wszystkich silników Mégane.

Praca w różnych punktach testowych

Jedna prawidłowa dawka nie potwierdza całej charakterystyki.

Przykładowo element może dobrze wypaść przy większym wydatku, a odstawać dopiero przy krótkim impulsie.

Ocena rozpylania

Kontrolujemy obraz tworzonej strugi. Podobna liczba mililitrów nie oznacza jeszcze identycznego rozpylania.

Dlaczego badamy każdy wtryskiwacz oddzielnie i sprawdzamy cały komplet?

Wszystkie wymienione tu wersje Mégane IV mają cztery cylindry. Otrzymujemy więc cztery części, ale nie traktujemy ich jak jednego elementu.

• Każda sztuka może mieć inną charakterystykę.
• Stopień zabrudzenia nie musi być jednakowy.
• Jeden prawidłowy wynik nie potwierdza trzech pozostałych.
• Porównujemy dawkowanie, szczelność i powtarzalność.
• Sprawdzamy reakcję w punktach przewidzianych przez plan.
• Po czyszczeniu wracamy do wyniku konkretnej sztuki.

Przykład orientacyjny:

28,5 / 28,4 / 28,6 / 27,7 ml

Trzy pierwsze wyniki tworzą bardzo zwartą grupę. Czwarty jest niższy o około 0,7–0,9 ml.

W innym komplecie wszystkie cztery dawki mogą być niemal jednakowe, ale jeden wtryskiwacz ma większą zmienność przy kolejnych powtórzeniach.

To dwa różne rodzaje odchylenia.

Jeżeli pomiary potwierdzą trwałą niesprawność wyłącznie jednej sztuki, wymiana tylko jednego wtryskiwacza benzynowego może być uzasadniona. Najpierw sprawdzamy jednak cały komplet.

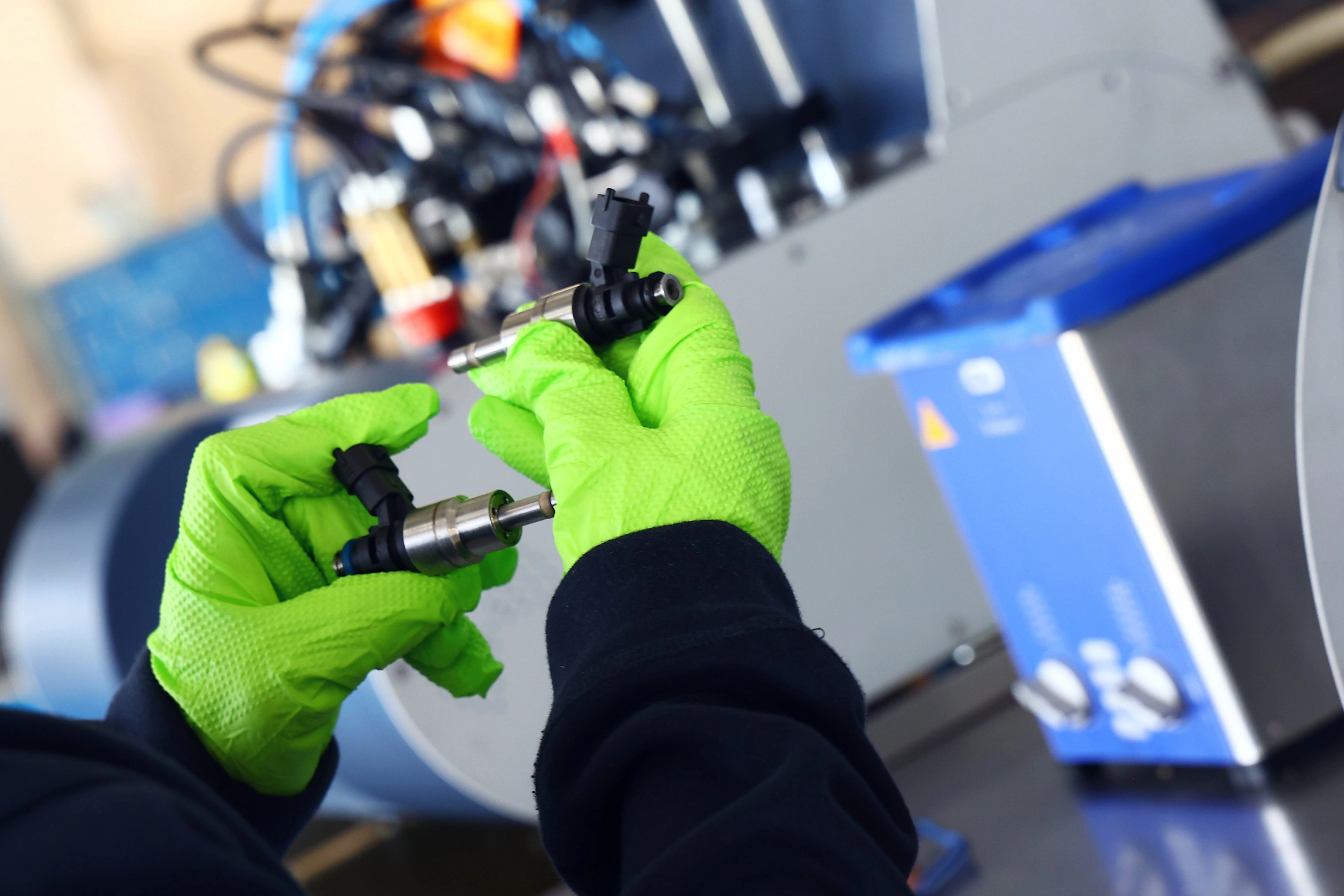

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Mégane IV występowało z bardzo różnymi benzynowymi układami zasilania, dlatego zaczynamy od identyfikacji.

Po przyjęciu:

• odczytujemy numer części,
• ustalamy producenta,
• określamy MPI/PFI albo GDI/DI,
• sprawdzamy zastosowanie,
• oglądamy korpus,
• kontrolujemy końcówkę,
• oceniamy złącza elektryczne,
• sprawdzamy uszkodzenia mechaniczne,
• oznaczamy każdą sztukę,
• przypisujemy komplet do konkretnego zlecenia.

Renault podaje dla wcześniejszego Mégane IV między innymi H5F 1.2 TCe, H5H 1.3 TCe, H4M 1.6 16V oraz M5M 1.6 TCe. Po liftingu występuje także M5P 1.8 TCe.

Numer starej części lub VIN pozostaje pewniejszą podstawą doboru niż sama informacja 1.6 albo TCe.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

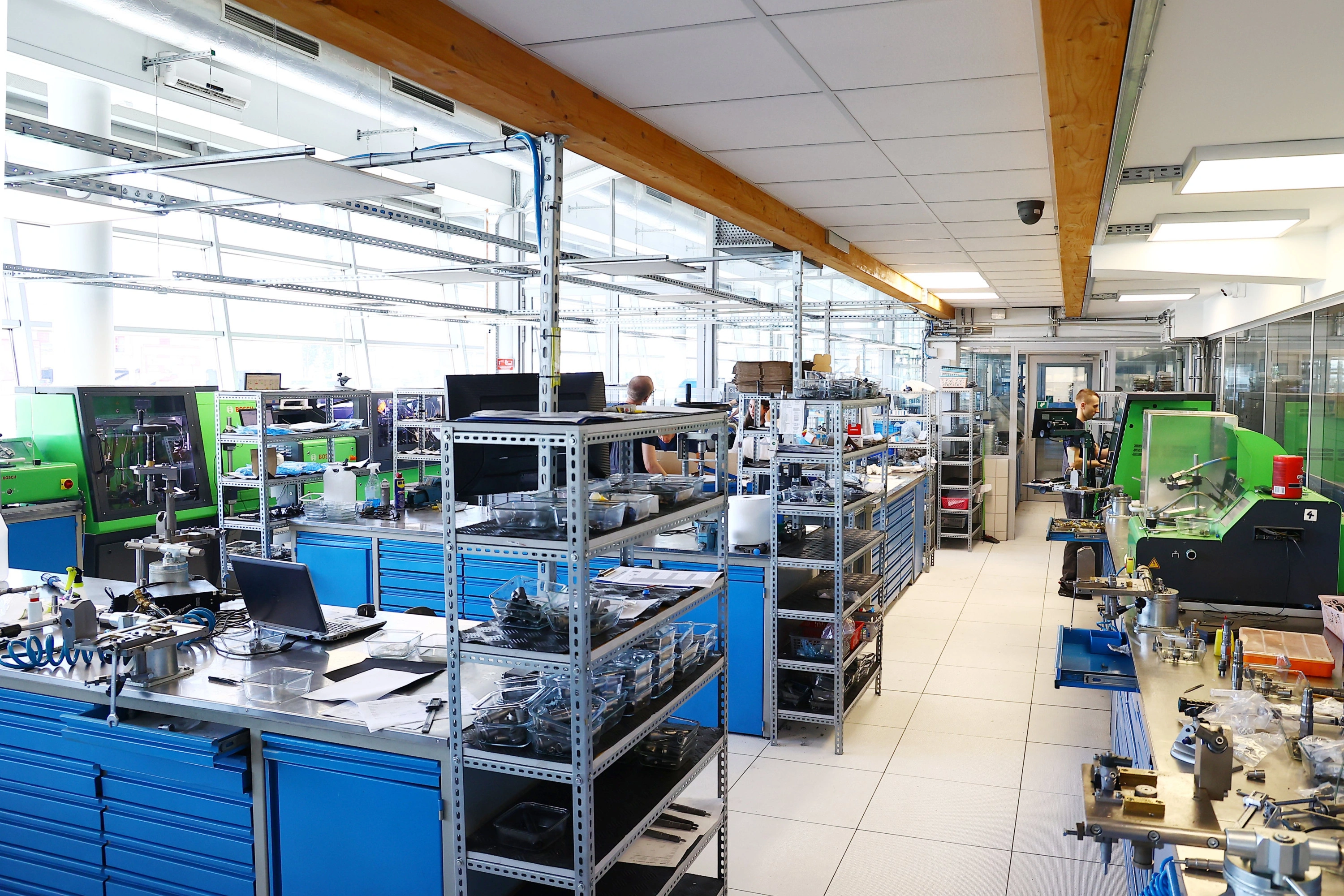

Cały proces wykonujemy w naszej pracowni – od testu wejściowego do ponownego pomiaru.

Najpierw:

• zapisujemy wynik przed czyszczeniem,
• sprawdzamy, gdzie występuje odchylenie,
• dobieramy procedurę do konstrukcji.

Następnie:

• wykonujemy czyszczenie wewnętrzne,
• stosujemy ultradźwięki tam, gdzie pozwala na to konstrukcja,
• wykonujemy odpowiednie płukanie, jeśli przewiduje je procedura.

Po procesie:

• ponownie instalujemy część na stanowisku,
• odtwarzamy porównywalne punkty,
• zapisujemy wynik,
• oceniamy zmianę.

Przy najważniejszy pozostaje test końcowy. Samo mycie nie potwierdza odzyskania właściwych parametrów.

W naszym zakresie . Jeżeli pozostaje trwała usterka elektryczna lub mechaniczna, wynik po procesie ją ujawni.

Nie oczekujemy zawsze dużego wzrostu dawki.

Przykład:

• przed: 27,1–27,9 ml,
• po: 28,0–28,2 ml.

Najważniejszą zmianą może być tutaj zmniejszenie rozrzutu, a nie sam wzrost średniej.

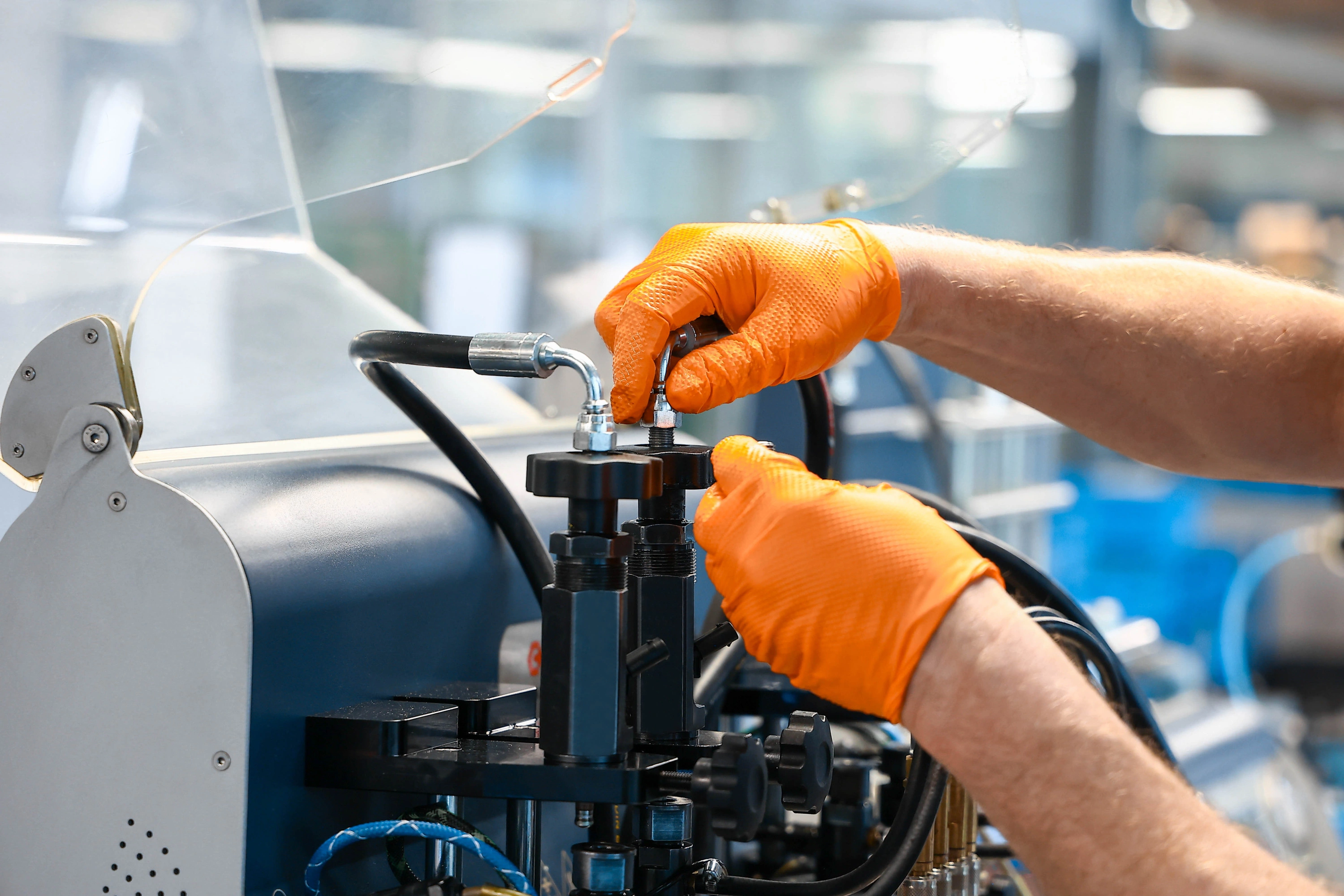

Testowanie wtryskiwaczy benzynowych na Carbon Zapp GDU.4R|X

W naszej pracowni wykorzystujemy Carbon Zapp GDU.4R|X.

Stanowisko jest przeznaczone do profesjonalnej diagnostyki GDI, a producent przewiduje także konwencjonalne benzynowe EFi. Jednocześnie obsługuje do czterech wtryskiwaczy.

To dobrze odpowiada czterocylindrowym wersjom Mégane IV.

Maksymalna zdolność stanowiska wynosi 650 bar. Jest to granica urządzenia, a nie ciśnienie właściwe dla każdego testowanego wtryskiwacza.

Producent dla czujnika dynamicznego XKM podaje:

• dokładność ±0,1%,
• powtarzalność ±0,05%,
• zakres pomiarowy 1–1000 ml/min.

Dokumentacja GDU.4R|X potwierdza również:

• bazę OEM i plany testowe,
• obsługę klasycznych MPFi,
• wysokociśnieniowe sterowanie GDI,
• pomiar czasu reakcji dyszy przez czujnik RSP,
• płukanie wsteczne,
• dynamiczny pomiar,
• funkcję GDi Piezo Stack Regeneration,
• aktualizowaną bazę kodowania.

Jakie wyniki analizujemy?

Zakres dobieramy do numeru konkretnej części.

W zależności od planu wykorzystujemy między innymi:

• wynik dawkowania,
• pomiar dynamiczny,
• powtarzalność,
• zachowanie w kolejnych punktach,
• czas reakcji dyszy, jeżeli procedura go przewiduje,
• wynik kilku części badanych w tych samych warunkach.

Nie przypisujemy każdej funkcji stanowiska do każdego wtryskiwacza.

Jak interpretujemy wyniki?

Najpierw oceniamy wynik konkretnego punktu. Później sprawdzamy, czy ta sama sztuka zachowuje prawidłową charakterystykę w pozostałej części programu.

Uwzględniamy:

• dane pomiarowe,
• wartości właściwe dla planu,
• procedury urządzenia,
• doświadczenie technika.

Dobra duża dawka nie wyklucza problemu przy małym wysterowaniu.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wykonujemy wyłącznie w konstrukcjach, które rzeczywiście wykorzystują indywidualne dane korekcyjne.

W naszej pracowni:

• identyfikujemy typ wtryskiwacza,
• sprawdzamy dostępność właściwej procedury,
• wykonujemy pomiary konkretnej sztuki,
• określamy jej charakterystykę,
• korzystamy z dostępnego procesu kodowania,
• nie przypisujemy kodowania elementowi, który go nie wymaga.

Dwa wtryskiwacze z takim samym numerem mogą wykazywać niewielkie różnice rzeczywistej charakterystyki.

Jeżeli dany system korzysta z kodu korekcyjnego, sterownik wykorzystuje tę informację przy sterowaniu wtryskiem. Może to mieć znaczenie dla dawkowania, pracy przy małym obciążeniu, emisji i kultury pracy.

Carbon Zapp potwierdza możliwość kodowania obsługiwanych konstrukcji GDI oraz aktualizowanie bazy aplikacji.

Rewitalizacja elementów piezoelektrycznych

W wybranych kompatybilnych konstrukcjach wykonujemy proces dotyczący przywracania właściwości stosu piezoelektrycznego, jeśli pozwala na to budowa części i wynik wcześniejszej diagnostyki.

Nie oznacza to, że każdy wtryskiwacz GDI Mégane IV jest piezoelektryczny. Funkcję stosujemy wyłącznie do zgodnych konstrukcji.

Co otrzymuje klient?

Po wykonaniu badania przekazujemy wynik konkretnego procesu, a nie samą informację o czyszczeniu.

Otrzymujesz:

• wynik diagnostyki każdej sztuki,
• zestawienie wykonanych pomiarów,
• wynik próby szczelności,
• dane dotyczące dawkowania,
• wynik reakcji, jeśli obejmuje go plan,
• ocenę rozpylania w zakresie wykonanej procedury,
• rezultat ponownego badania po czyszczeniu,
• porównanie kompletu,
• certyfikat ze stanowiska probierczego,
• indywidualny protokół parametrów,
• wynik kontroli końcowej.

Na wykonaną usługę zapewniamy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Cena zależy przede wszystkim od technologii.

MPI/PFI – 45 zł netto za jedną sztukę.

GDI/DI – 103 zł netto za jedną sztukę.

Cena obejmuje:

• test wstępny,
• czyszczenie,
• kontrolę końcową.

Takie stawki i zakres procesu potwierdza również aktualna oferta serwisu.

Dla Mégane IV:

• 1.6 SCe – MPI/PFI,
• 1.6 E-Tech – MPI/PFI,
• 1.2 TCe – GDI/DI,
• 1.3 TCe – GDI/DI,
• 1.6 TCe – GDI/DI,
• 1.8 TCe R.S. – GDI/DI.

Przed telefonem przygotuj numer starego wtryskiwacza albo VIN.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Zlecenie realizujemy bez osobistej wizyty.

• Organizujemy odbiór kurierski.
• Przyjmujemy przesyłki z całej Polski.
• Własne części przekazujesz do diagnostyki i procesu serwisowego.
• Po zakończeniu odsyłamy je pod wskazany adres.
• Wysyłamy również dostępne części nowe i zregenerowane.
• Korzystamy z DPD oraz InPost.
• Dostępna jest wysyłka do Paczkomatu.
• Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy.

Czas przewozu liczymy oddzielnie. Dostępność właściwego podzespołu może wpłynąć na termin wysyłki.

Jak przygotować część do wysyłki?

Zabezpiecz króćce, końcówkę i złącze. Każdy wtryskiwacz unieruchom tak, aby nie przemieszczał się w paczce, i dołącz dane zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz numer części albo VIN.
• Organizujemy odbiór.
• Identyfikujemy wtryskiwacze.
• Wykonujemy test wejściowy.
• Całe czyszczenie realizujemy w naszej pracowni.
• Powtarzamy pomiary.
• Porównujemy wyniki.
• Przekazujemy ocenę stanu.
• W razie potrzeby określamy dalszy zakres.
• Gotową część odsyłamy pod wskazany adres.

Korekty paliwowe

STFT i LTFT pokazują sposób, w jaki sterownik reaguje na skład mieszanki.

• STFT reaguje krótkoterminowo.
• LTFT przedstawia dłuższą tendencję.
• Korekta dodatnia oznacza zwiększanie wyliczonej dawki.
• Korekta ujemna oznacza jej ograniczanie.

Przykładowe STFT +4% mówi o bieżącej dodatniej korekcie. Nie wskazuje automatycznie jednego zabrudzonego wtryskiwacza.

W Mégane IV wynik sondy opisuje skutek spalania, a nie objętość z każdej końcówki osobno.

Możliwa jest więc sytuacja, w której:

• jeden wtryskiwacz podaje trochę mniej,
• drugi trochę więcej,
• ogólna korekta pozostaje stosunkowo niewielka.

Dlatego poprawne STFT i LTFT nie zastępują porównania czterech części na stanowisku.

Podobnie nie jest samodzielnym dowodem awarii wtryskiwacza. Ten sam skutek może mieć kilka innych przyczyn.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny:

• osady i nagar,
• zabrudzenia w paliwie,
• częściowo ograniczone kanały,
• problem elektryczny,
• nieprawidłowa praca cewki w odpowiednich konstrukcjach,
• utrata szczelności,
• uszkodzenie części rozpylającej.

Możliwe skutki:

• nierówna praca silnika,
• większe zużycie paliwa,
• szarpanie,
• spadek osiągów,
• nieprawidłowa mieszanka,
• większe obciążenie katalizatora.

Profesjonalny test pozwala oddzielić problem samego wtryskiwacza od usterki zapłonu, dolotu lub zasilania paliwem. Nie wskazujemy części wyłącznie na podstawie jednego objawu.

Jak jakość benzyny wpływa na wtryskiwacze?

Starzejąca się benzyna może tworzyć produkty utleniania i osady.

Biokomponenty zwiększają znaczenie obecności wilgoci. Woda i zanieczyszczenia nie są obojętne dla precyzyjnych powierzchni wtryskiwacza.

Cząstka nie musi całkowicie zatkać końcówki. Czasami częściowe ograniczenie jednego otworu wystarczy, aby zmienić rozpylanie przy niemal niezmienionej całkowitej dawce.

W GDI ma to dodatkowe znaczenie ze względu na warunki pracy części rozpylającej przy komorze spalania.

Dlaczego warto wybrać specjalistyczny serwis?

Mégane IV wymaga rozpoznania konkretnego układu, ponieważ w jednej generacji występują zarówno MPI/PFI, jak i kilka rodzin GDI.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Mamy ponad 30 lat doświadczenia w pracy z aparaturą wtryskową.
• Obsługujemy MPI/PFI oraz GDI.
• Korzystamy z Carbon Zapp GDU.4R|X.
• Badamy do czterech odpowiednich wtryskiwaczy jednocześnie.
• Maksymalne 650 bar traktujemy jako zdolność stanowiska, nie stałe ciśnienie testu.
• Wykonujemy test przed czyszczeniem.
• Cały proces czyszczenia realizujemy we własnej pracowni.
• Po procesie powtarzamy badania.
• Analizujemy powtarzalność, a nie tylko średnią dawkę.
• Zachowujemy oznaczenie każdej sztuki.
• Poszczególne etapy wykonujemy na wydzielonych stanowiskach.
• W obsługiwanych konstrukcjach przeprowadzamy procedury kodowania.
• Przekazujemy dokumentację wyników.
• Realizujemy wysokociśnieniowe testy GDI.
• Przyjmujemy przesyłki z całej Polski.

Mégane IV dobrze pokazuje, dlaczego nie wystarcza informacja benzyna 1.6. 1.6 SCe, 1.6 E-Tech i 1.6 TCe należą do różnych rozwiązań układu zasilania.

FAQ – wtryskiwacze benzynowe Renault Megane IV

Czy 1.6 SCe i 1.6 TCe mają taki sam wtrysk?

Nie. 1.6 SCe H4M wykorzystuje wielopunktowy wtrysk do kolektora, natomiast 1.6 TCe M5M ma wtrysk bezpośredni.

Czy hybrydowe Mégane IV E-Tech ma benzynowe wtryskiwacze?

Tak. Benzynowy silnik 1.6 w E-Tech Plug-in wykorzystuje wielopunktowy wtrysk pośredni.

Czy 1.8 TCe R.S. wymaga testu GDI?

Tak. Renault opisuje silnik R.S. 1.8 turbo jako jednostkę z bezpośrednim wtryskiem benzyny.

Czy poprawa po czyszczeniu zawsze oznacza wzrost dawki?

Nie. Ważną zmianą może być mniejszy rozrzut kolejnych prób, odzyskanie szczelności albo bardziej regularne rozpylanie.

Czy przed wysyłką trzeba znać dokładny numer wtryskiwacza?

Najlepiej przygotować numer widoczny na starej części lub VIN. Pozwala to potwierdzić właściwe zastosowanie przed doborem programu albo nowego podzespołu.

Sprawdzenie i regeneracja wtryskiwaczy Renault Megane IV – 601 856 277

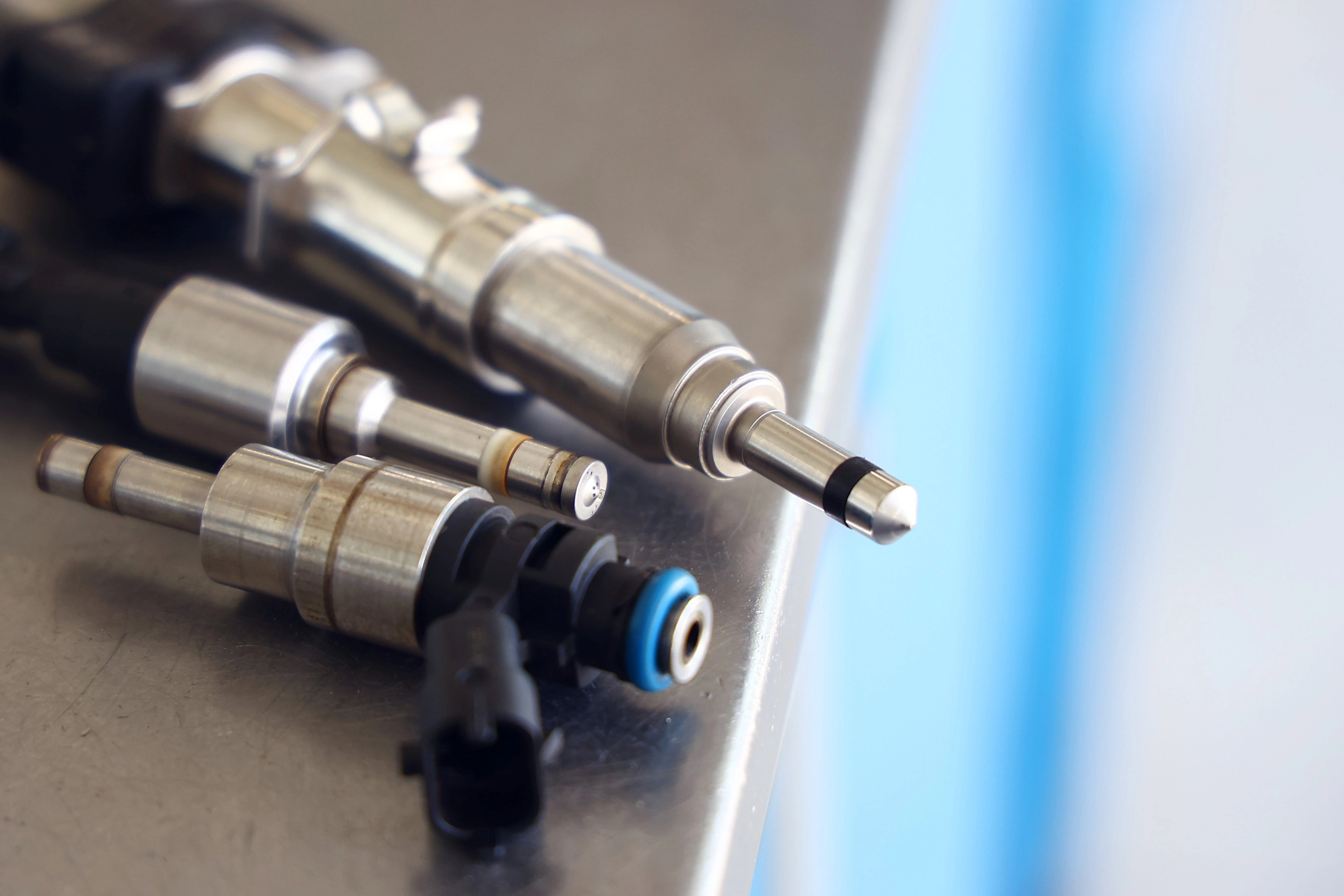

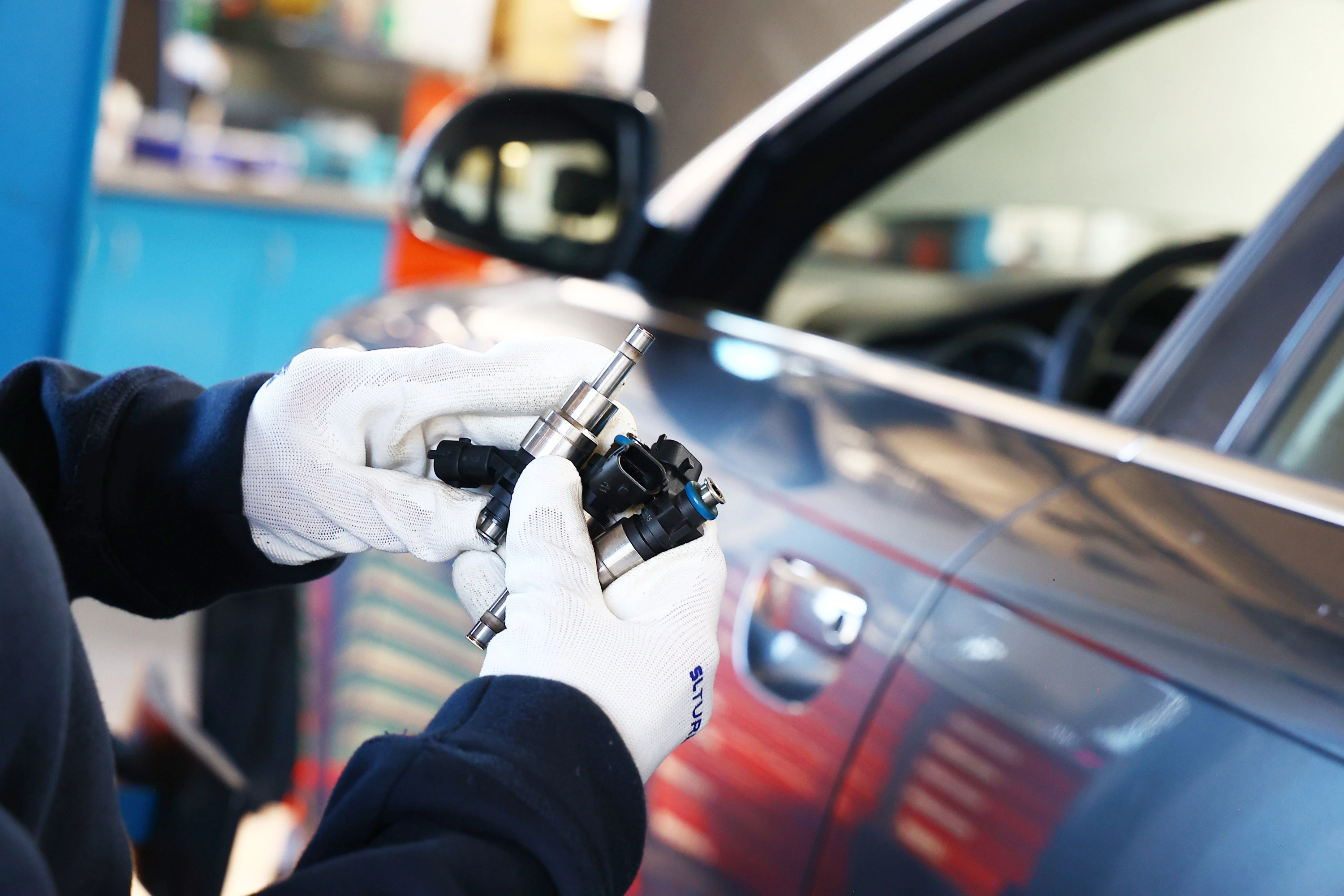

Wtryskiwacze Renault Megane IV 1.2 TCe, 1.3 TCe, 1.6 SCe, 1.6 TCe, 1.6 E Tech oraz 1.8 TCe R.S. przekazujesz nam do diagnostyki i procesu serwisowego. Pawlik Diesel Service – 601 856 277.

Badamy własne wtryskiwacze przed procesem i po jego zakończeniu. Jeżeli pomiary wskazują potrzebę zastosowania innego podzespołu, sprawdzamy dostępność odpowiedniej części zregenerowanej albo nowej.

Przygotuj VIN lub numer starego wtryskiwacza. Na tej podstawie potwierdzamy technologię, zastosowanie, aktualną cenę i dostępność.
