Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Renault Grand Kangoo GDI DI 1.3 TCe już od 49 zł

Obsługę benzynowych wtryskiwaczy prowadzimy w naszej pracowni od identyfikacji części aż do pomiaru końcowego. Pracujemy z układami pośrednimi MPI/PFI oraz bezpośrednimi GDI, DI, FSI, TFSI, TSI, EcoBoost i innymi rozwiązaniami.

Diagnostykę wykonujemy na profesjonalnych stanowiskach probierczych. Wyniki analizują technicy specjalizujący się w aparaturze wtryskowej.

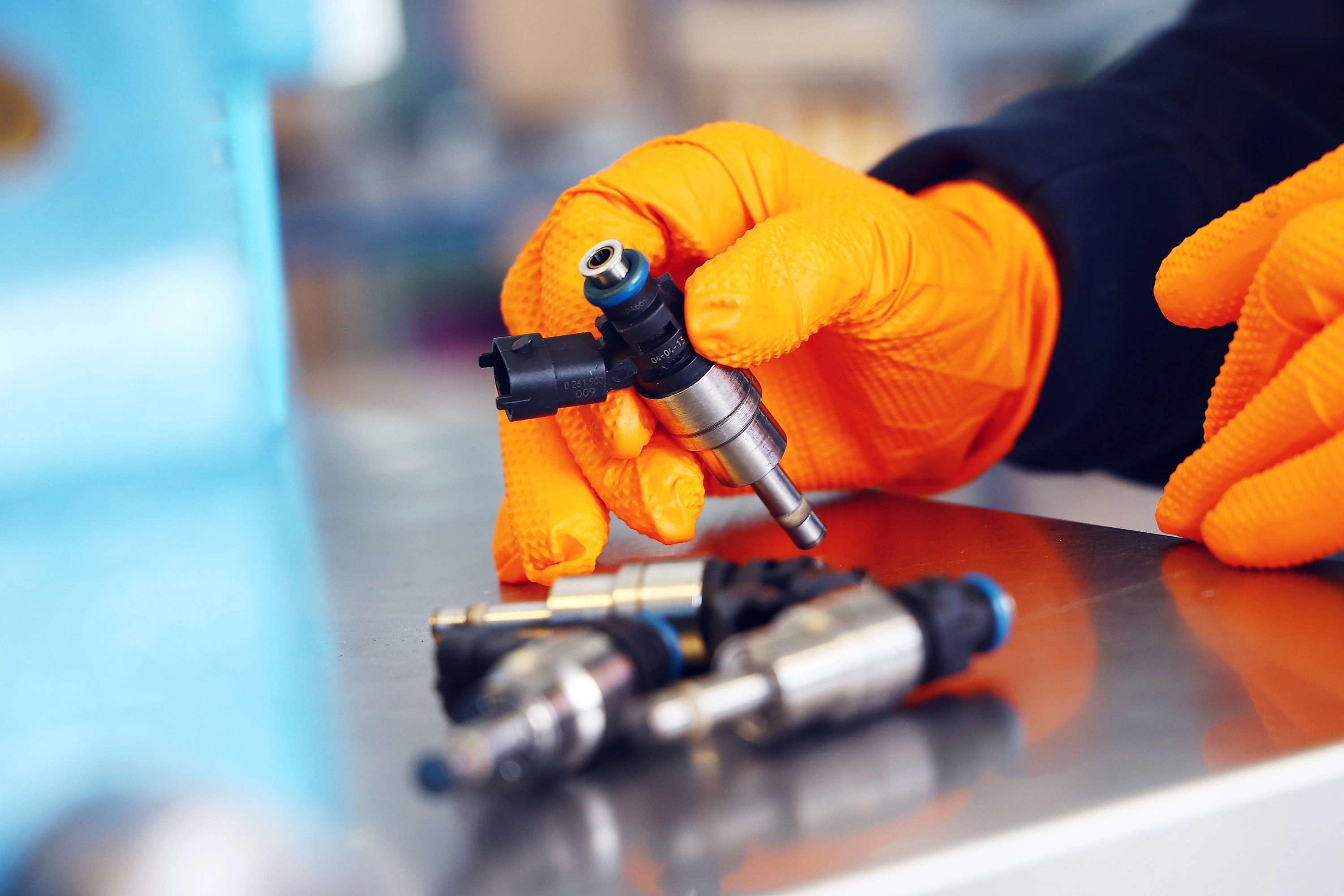

Renault Grand Kangoo 1.3 TCe korzysta z bezpośredniego wtrysku benzyny GDI/DI. Przy takim podzespole nie wystarcza nam jedna wartość dawki. Zestawiamy kilka parametrów i sprawdzamy, czy tworzą spójny wynik.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Dla zobrazowania procesu wykorzystamy jeden orientacyjny przykład diagnostyczny. Wszystkie liczby służą wyłącznie pokazaniu sposobu odczytywania wyników i nie są wartościami referencyjnymi Renault Grand Kangoo.

Kontrola elektryczna

Pierwszy pomiar dotyczy strony elektrycznej wtryskiwacza. Zakres kontroli dopasowujemy do jego budowy.

Przykładowy odczyt może wynosić 2,1 Ω. Nie wyciągamy jednak na tej podstawie wniosku o szczelności ani rzeczywistym dawkowaniu.

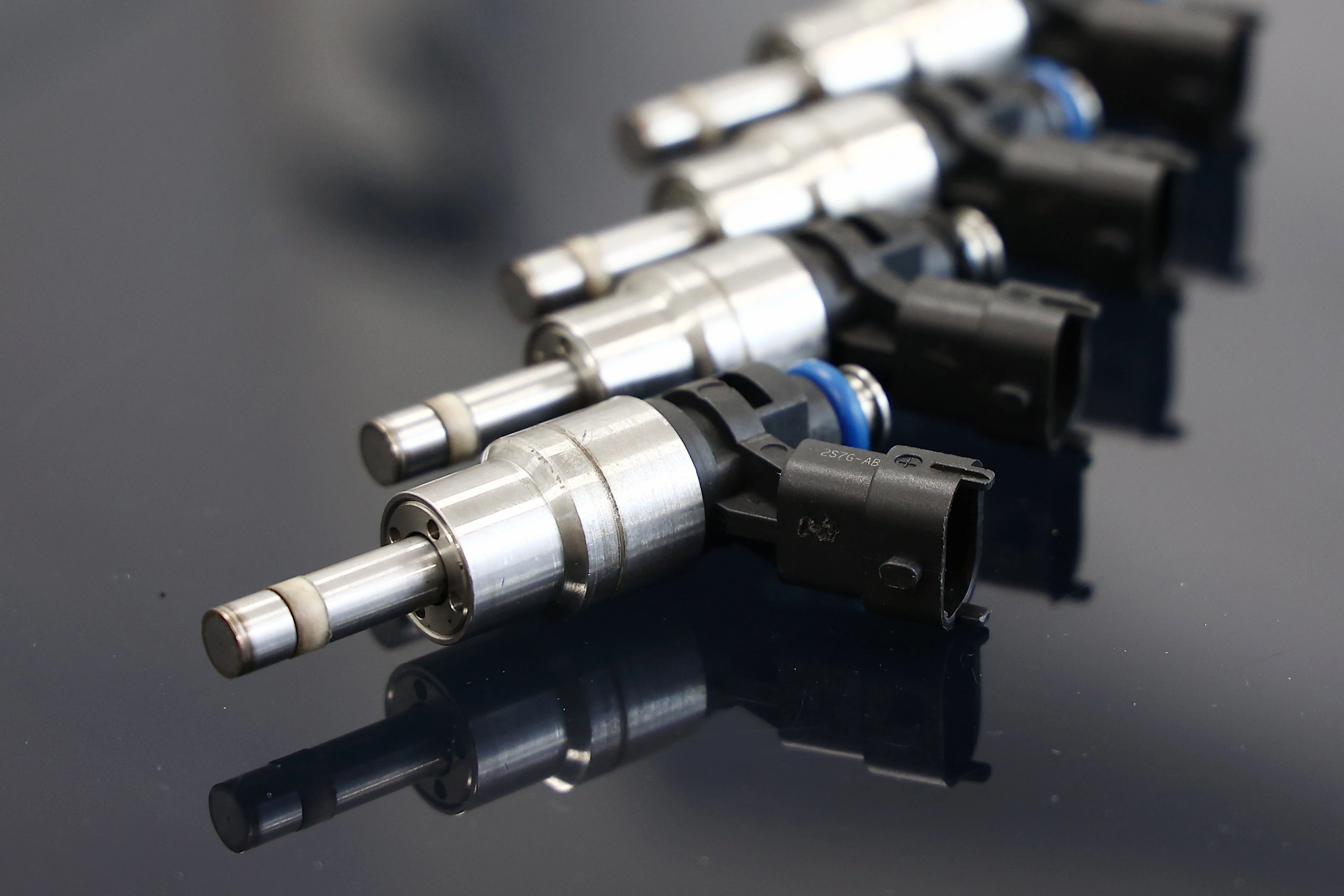

Próba szczelności

Następnie sprawdzamy zachowanie elementu po zamknięciu.

W naszym orientacyjnym przykładzie przez pierwsze 60 s nie obserwujemy przecieku. Po około 72 s na końcówce pojawia się pojedyncza kropla.

Ten wynik zapisujemy. Później porównamy go z kontrolą wykonaną po czyszczeniu.

Pomiar dawkowania

W kolejnym punkcie mierzymy ilość medium podaną w ustalonym czasie.

Przykład orientacyjny:

37,1 ml / 23 s

Sama wartość 37,1 ml niczego jeszcze nie rozstrzyga. Znaczenie otrzymuje dopiero po odniesieniu do programu dobranego dla konkretnego wtryskiwacza.

Test dynamiczny

Zmieniamy sposób sterowania i uruchamiamy część serią impulsów.

Taka próba pokazuje zachowanie mechanizmu przy cyklicznym otwieraniu i zamykaniu. Element może osiągnąć prawidłową wartość podczas dłuższego podania, a zachowywać się mniej stabilnie przy szybszym sterowaniu.

Powtarzalność dawkowania

Ten sam punkt wykonujemy kilka razy.

Orientacyjny zapis przed czyszczeniem:

• 36,6 ml,
• 37,4 ml,
• 36,9 ml,
• 37,5 ml.

Różnica między najniższą i najwyższą wartością wynosi 0,9 ml.

Po zakończeniu procesu ponownie sprawdzimy dokładnie ten obszar. Dzięki temu oceniamy nie tylko średnią, lecz również stabilność kolejnych cykli.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Minimalna dawka

Jeżeli plan badania obejmuje bardzo krótkie wysterowanie, sprawdzamy również ten punkt.

Przykładowa, orientacyjna seria może wyglądać następująco:

5,8 / 5,7 / 5,9 ml

Przy niewielkiej dawce nawet małe różnice kolejnych cykli są dobrze widoczne.

Czas reakcji

Dla konstrukcji oraz programów przewidujących taki pomiar sprawdzamy reakcję wtryskiwacza na sterowanie.

Nie stosujemy jednej wartości granicznej dla wszystkich wtryskiwaczy benzynowych. Wynik oceniamy zgodnie z procedurą przypisaną do badanego typu.

Praca w różnych punktach testowych

Jedna z ważniejszych informacji pojawia się dopiero wtedy, gdy zestawimy kilka warunków.

Przykład orientacyjny:

• mały punkt: 5,8 ml,
• punkt pośredni: 18,2 ml,
• większa dawka: 37,1 ml.

Sprawdzamy, czy zachowanie wtryskiwacza pozostaje prawidłowe w każdym z tych obszarów.

Poprawny wynik w jednym punkcie nie potwierdza automatycznie całej charakterystyki.

Ocena rozpylania

Objętość podanego medium i sposób jego rozpylenia traktujemy jako dwa różne elementy.

Wtryskiwacz może osiągnąć oczekiwaną ilość, a jednocześnie tworzyć mniej regularny obraz strugi. Dlatego kontrola rozpylania uzupełnia pomiary ilościowe.

Dlaczego badamy każdy wtryskiwacz oddzielnie i sprawdzamy cały komplet?

Każda część otrzymuje własny zestaw wyników.

• Porównujemy rzeczywistą charakterystykę poszczególnych wtryskiwaczy.
• Nie przenosimy wyniku jednej sprawnej części na pozostałe.
• Oddzielnie zestawiamy dawkowanie, szczelność i dostępne parametry dynamiczne.
• Sprawdzamy, czy któryś element zaczyna odchylać się dopiero w określonym punkcie.
• Porównanie kompletu pozwala ocenić równomierność pracy wszystkich przekazanych części.

Przy diagnozie szczególnie interesuje nas zgodność różnych pomiarów. Dwie części mogą podawać identyczną objętość, ale jedna może wykazywać nieszczelność po zamknięciu.

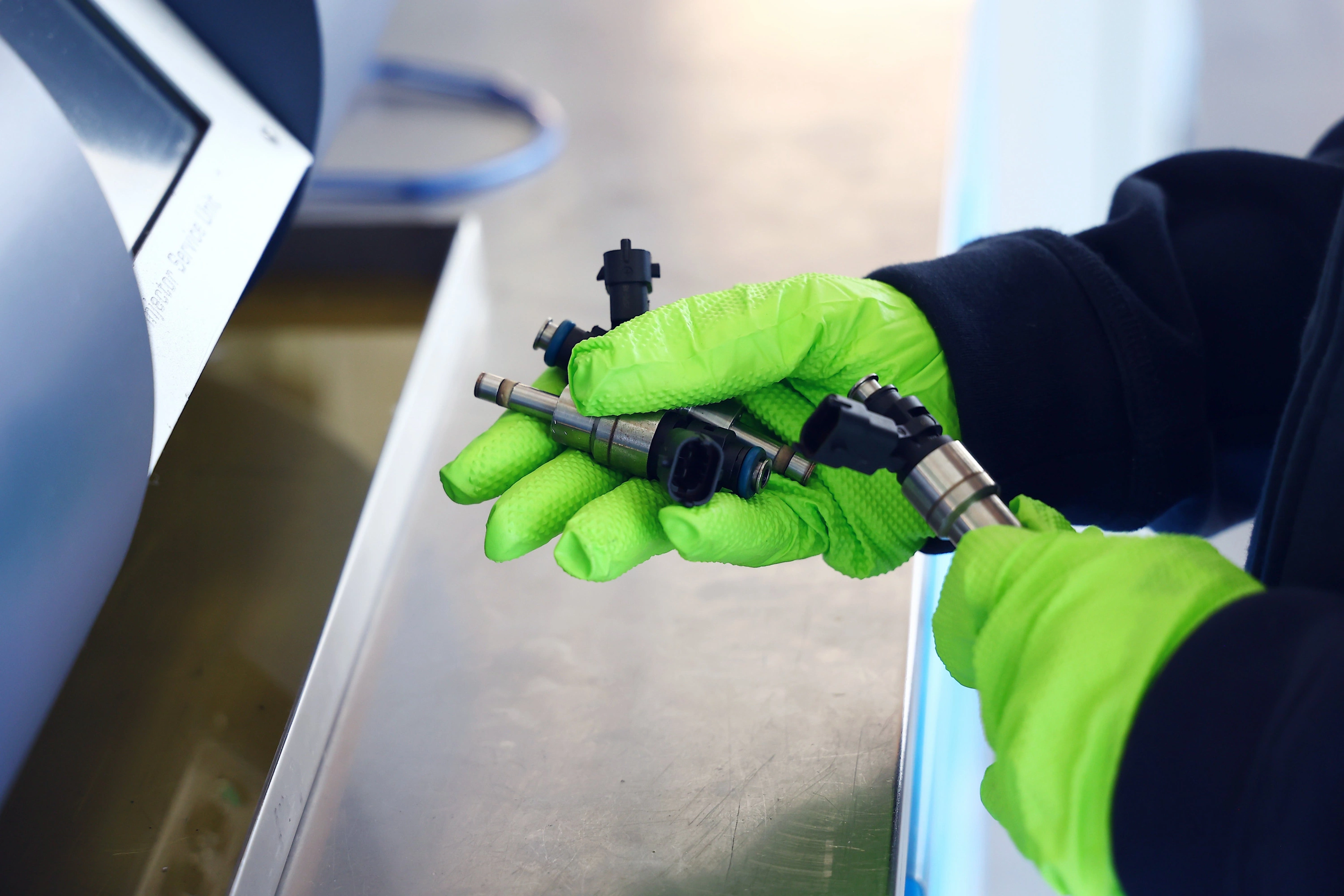

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Przyjęcie części nie ogranicza się do zapisania modelu samochodu.

Najpierw odczytujemy numer znajdujący się na wtryskiwaczu. Następnie ustalamy producenta, rodzaj układu i dostępny plan diagnostyczny.

Dalsza kontrola obejmuje:

• stan korpusu,
• końcówkę wtryskiwacza,
• złącze elektryczne,
• ślady uszkodzeń mechanicznych,
• elementy dostępne do kontroli elektrycznej.

Każdą część oznaczamy tak, aby zachować jej tożsamość przez cały proces. Pomiar po czyszczeniu musi odnosić się dokładnie do tego samego elementu, którego parametry zapisaliśmy na początku.

Jeżeli dostajemy część bez pełnych danych pojazdu, numer wtryskiwacza zestawiamy z zakresem obsługiwanych wtryskiwaczy benzynowych Renault. Przy kontakcie warto więc przygotować numer starej części albo VIN.

Wtrysk pośredni kontra bezpośredni

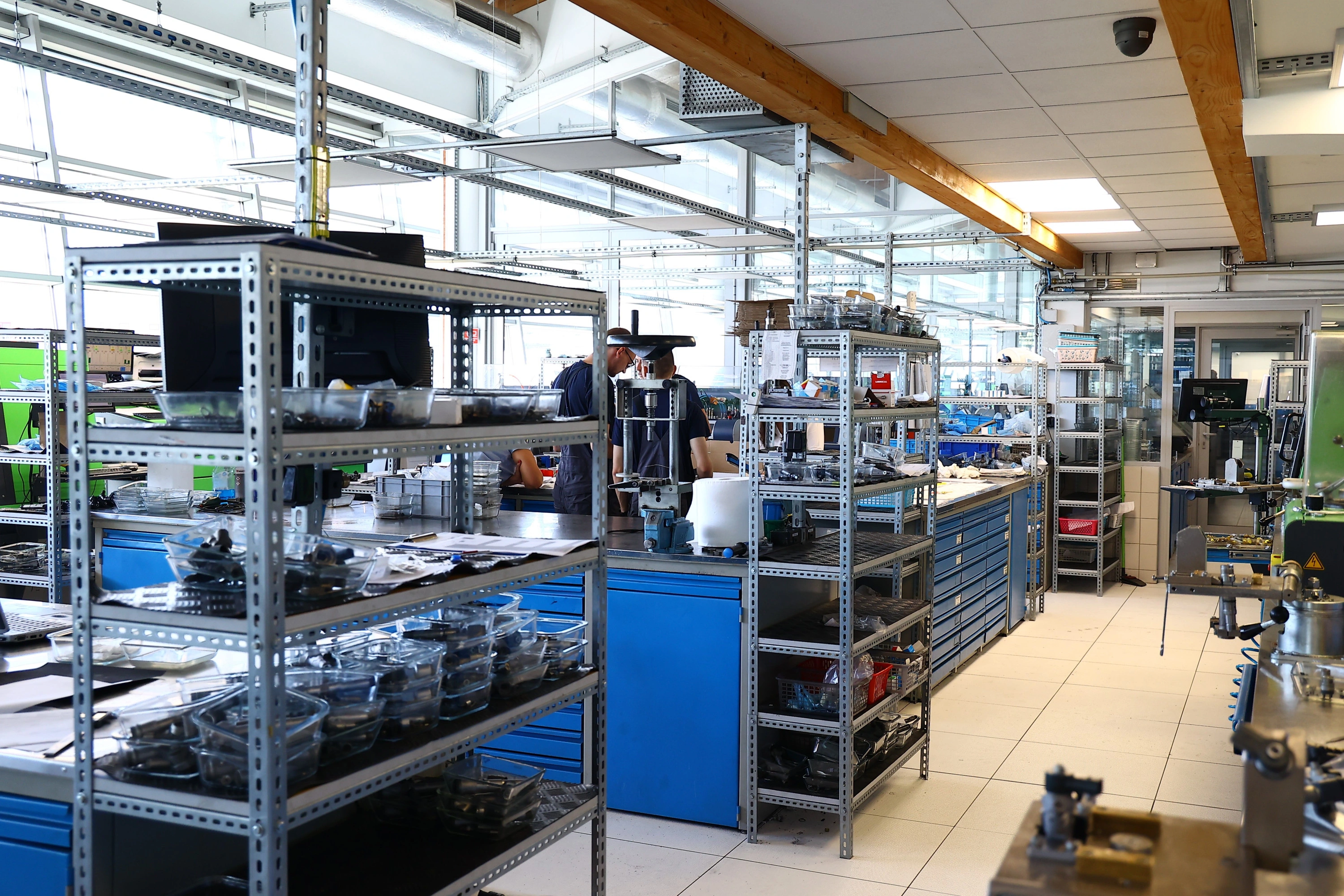

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Czyszczenie znajduje się pomiędzy dwoma pomiarami. To istotna kolejność.

Przed rozpoczęciem procesu wiemy już, jak zachowuje się konkretny wtryskiwacz. Zapisujemy wartości, które później możemy ponownie sprawdzić.

Wykonujemy:

• czyszczenie wewnętrzne w zakresie właściwym dla konstrukcji,
• czyszczenie ultradźwiękowe, jeżeli przewiduje je procedura,
• odpowiednie płukanie,
• ponowną kontrolę parametrów.

Nie rozbieramy wtryskiwaczy benzynowych i nie wymieniamy ich elementów wewnętrznych.

Wracając do orientacyjnego przykładu: przed czyszczeniem przy szczelności pojawiła się pojedyncza kropla po około 72 s. Po procesie powtarzamy tę samą próbę zamiast zakładać, że samo czyszczenie rozwiązało problem.

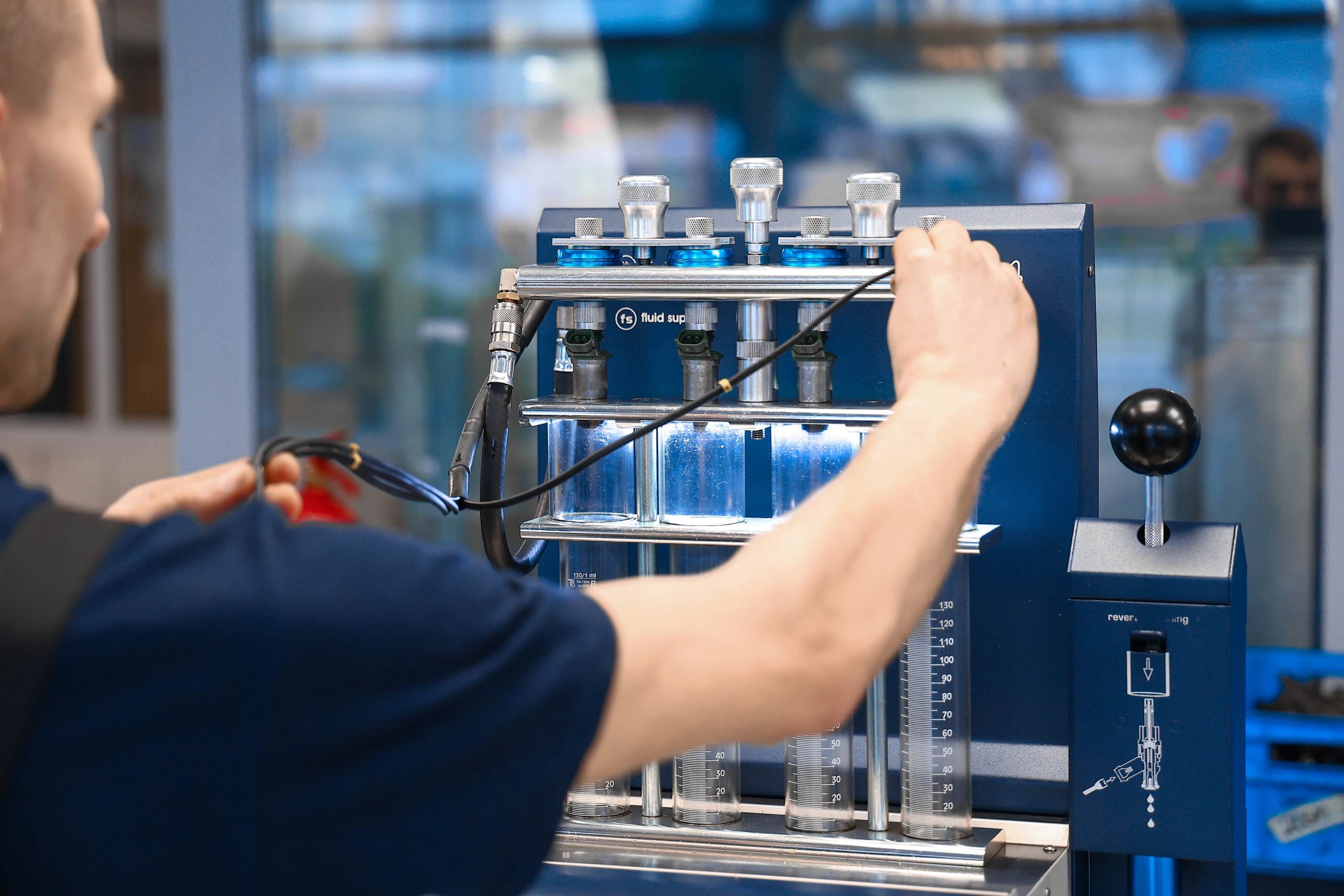

Testowanie wtryskiwaczy benzynowych na Carbon Zapp GDU.4R|X

Do specjalistycznych badań wykorzystujemy Carbon Zapp GDU.4R|X.

Stanowisko jest przeznaczone do diagnostyki nowoczesnych benzynowych wtryskiwaczy GDI oraz klasycznych rozwiązań EFI. Pozwala badać do czterech odpowiednich wtryskiwaczy jednocześnie.

Maksymalna możliwość ciśnieniowa urządzenia wynosi 650 bar.

Nie oznacza to testowania każdej części przy tej wartości. Warunki konkretnego programu dobieramy według typu wtryskiwacza.

Co otrzymujemy ze stanowiska?

Zależnie od procedury analizujemy między innymi:

• dynamiczny wydatek,
• powtarzalność pomiarów,
• zachowanie w kolejnych punktach programu,
• szczelność,
• reakcję elementu, gdy dany plan ją obejmuje,
• różnice pomiędzy badanymi częściami.

Dla dynamicznego toru pomiarowego XKM producent podaje dokładność ±0,1% oraz powtarzalność ±0,05%. Parametry te dotyczą sensora pomiarowego, a nie ogólnej dokładności każdej czynności wykonywanej przez stanowisko.

Dlaczego wykonujemy więcej niż jeden punkt?

Załóżmy, że w naszym przykładzie przy większej dawce otrzymujemy wynik zbliżony do właściwego zakresu.

Nie kończymy wtedy procedury.

W krótszym cyklu element może zachowywać się inaczej. Próba szczelności może także wskazać problem, którego nie pokaże pomiar przy otwartym wtryskiwaczu.

Dlatego wyniki interpretujemy jako zestaw zależnych od siebie informacji, a nie pojedynczy odczyt.

Jak interpretujemy wynik?

Technik zestawia:

• dane z urządzenia,
• wartości przewidziane dla programu,
• przebieg kolejnych prób,
• wynik przed czyszczeniem,
• rezultat po czyszczeniu.

Doświadczenie ma znaczenie szczególnie wtedy, gdy jeden parametr się poprawia, a inny nadal pozostaje poza prawidłowym zachowaniem.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowania nie traktujemy jako obowiązkowego dodatku do każdego procesu.

Najpierw ustalamy, czy dana technologia korzysta z indywidualnych danych korekcyjnych.

Jeżeli konkretna aplikacja je wykorzystuje:

• wykonujemy wymagane pomiary,
• ustalamy indywidualną charakterystykę badanego elementu,
• wykorzystujemy obsługiwaną procedurę kodowania,
• generujemy kod tam, gdzie przewiduje go system,
• przypisujemy dane do właściwego wtryskiwacza.

Różnice pomiędzy pozornie identycznymi częściami mogą być niewielkie, ale dla systemu korzystającego z kodowania są istotne przy dokładnym sterowaniu dawką.

Kod może mieć znaczenie dla dawkowania, stabilności pracy silnika, emisji i zużycia paliwa. Zakres zależy jednak od konkretnego systemu.

Rewitalizacja elementów piezoelektrycznych

Dla wybranych kompatybilnych konstrukcji wykonujemy procedurę rewitalizacji elementów piezoelektrycznych.

Przed jej zastosowaniem sprawdzamy:

• rodzaj wtryskiwacza,
• jego konstrukcję,
• dostępność odpowiedniej procedury,
• wynik wcześniejszej diagnostyki.

Nie przypisujemy tej czynności automatycznie wszystkim wtryskiwaczom GDI.

Co otrzymuje klient?

Nie przekazujemy wyłącznie informacji o wykonanym czyszczeniu. Najważniejszy jest wynik.

Po zakończeniu procesu otrzymujesz dane dotyczące:

• diagnostyki początkowej,
• dawkowania,
• szczelności,
• stabilności kolejnych prób,
• czasu reakcji, jeżeli plan go obejmuje,
• rozpylania w zakresie dostępnej kontroli,
• wyniku po czyszczeniu,
• porównania kilku części, gdy badaliśmy komplet.

Dołączamy także dokumentację z badania, indywidualny protokół parametrów i wynik kontroli końcowej.

Na wykonaną usługę udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Cena zależy przede wszystkim od technologii wtrysku.

• MPI/PFI – 45 zł netto za jedną sztukę.
• GDI/DI – 103 zł netto za jedną sztukę.

W cenie zawieramy test wstępny, czyszczenie oraz kontrolę końcową.

Grand Kangoo 1.3 TCe korzysta z wtrysku bezpośredniego.

Szczegółowe stawki dla obu technologii znajdują się również w cenniku czyszczenia wtryskiwaczy benzynowych.

Do doboru potrzebujemy numeru starej części lub VIN. Te dane warto przygotować przed kontaktem telefonicznym.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Wtryskiwaczy nie trzeba dostarczać osobiście.

Organizujemy odbiór kurierski z całego kraju. Po dostarczeniu części wykonujemy diagnostykę, czyszczenie i kontrolę końcową, a następnie przygotowujemy przesyłkę zwrotną.

Obsługujemy wysyłkę przez:

• DPD,
• InPost,
• Paczkomaty.

Nowy albo zregenerowany podzespół, jeżeli jest dostępny, również wysyłamy bezpośrednio pod wskazany adres.

Realizacja usługi jest planowana na 1 dzień roboczy.

Czas przewozu liczymy oddzielnie. Dostępność odpowiedniej części może wpłynąć na termin przygotowania przesyłki.

Jak przygotować część do wysyłki?

Króćce i końcówkę należy osłonić przed zabrudzeniem oraz uderzeniem. Wtryskiwacz powinien być unieruchomiony w opakowaniu, a do przesyłki należy dołączyć dane kontaktowe lub informacje dotyczące zlecenia.

Jak wygląda zlecenie krok po kroku?

1. Otrzymujemy numer wtryskiwacza albo VIN.
2. Organizujemy odbiór części.
3. Po dostawie identyfikujemy i oznaczamy elementy.
4. Wykonujemy test wejściowy.
5. Przeprowadzamy proces czyszczenia.
6. Wracamy do kontroli parametrów.
7. Porównujemy wyniki tej samej części.
8. Przekazujemy ocenę stanu.
9. Jeżeli potrzebne są kolejne czynności, ustalamy dalszy zakres.
10. Przygotowujemy wysyłkę zwrotną.

Korekty paliwowe

STFT i LTFT opisują reakcję sterownika na skład mieszanki. Nie są bezpośrednim pomiarem wydatku pojedynczego wtryskiwacza.

• STFT zmienia się na bieżąco wraz z aktualną korektą dawki.
• LTFT reprezentuje dłużej utrzymującą się tendencję.
• Wartość dodatnia oznacza zwiększanie wyliczonej ilości paliwa.
• Wartość ujemna oznacza jej ograniczanie.

Przykładowe STFT +7% nie oznacza, że konkretny wtryskiwacz podaje dokładnie o 7% za mało.

Na korektę oddziałuje więcej elementów układu. Dlatego dane ze sterownika pomagają określić kierunek dalszej diagnostyki, ale nie zastępują testu wymontowanej części.

Tak samo zwiększone zużycie benzyny może mieć związek z dawkowaniem albo szczelnością wtryskiwaczy, lecz samo w sobie nie potwierdza ich niesprawności.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Zmiana parametrów może rozwijać się stopniowo.

Do typowych przyczyn należą:

• osady w obrębie końcówki,
• zanieczyszczenia obecne w paliwie,
• ograniczona drożność kanałów,
• nieprawidłowe działanie części elektrycznej,
• nieszczelność po zamknięciu,
• pogorszenie pracy rozpylacza.

Następstwa mogą obejmować:

• nierówną pracę silnika,
• szarpanie,
• większe zużycie paliwa,
• pogorszenie osiągów,
• nieprawidłowy skład mieszanki,
• dodatkowe obciążenie katalizatora.

Objawy nie pozwalają samodzielnie wskazać przyczyny. Dlatego stan wtryskiwacza sprawdzamy poza silnikiem w kontrolowanych warunkach.

Jak jakość benzyny wpływa na wtryskiwacze?

Starzenie benzyny może sprzyjać powstawaniu osadów. Biokomponenty zwiększają znaczenie wilgoci, a bardzo drobne zanieczyszczenia mogą stopniowo ograniczać niewielkie kanały.

Nie musi dojść do całkowitego zatkania. Wcześniej może zmienić się powtarzalność, ilość medium albo sposób jego rozpylania.

Sam przebieg również nie rozstrzyga o stanie elementu. Trwałość wtryskiwaczy benzynowych zależy od wielu czynników, dlatego o dalszym postępowaniu decydujemy po pomiarze.

Dlaczego warto wybrać specjalistyczny serwis?

Największą wartością diagnostyki nie jest liczba wykonanych prób. Liczy się możliwość połączenia ich wyników w jednoznaczną ocenę konkretnej części.

W naszej pracowni:

• wykonujemy pomiar przed rozpoczęciem czyszczenia,
• identyfikujemy każdy wtryskiwacz przez cały proces,
• korzystamy z Carbon Zapp GDU.4R|X,
• badamy wtryskiwacze MPI/PFI oraz GDI,
• wykonujemy odpowiednie testy wysokociśnieniowe GDI,
• sprawdzamy kilka obszarów pracy,
• kontrolujemy szczelność niezależnie od dawkowania,
• porównujemy kolejne powtórzenia,
• wykonujemy czyszczenie na własnych stanowiskach,
• po procesie ponownie badamy część,
• korzystamy z wydzielonych stref roboczych,
• obsługujemy dostępne procedury kodowania,
• przygotowujemy dokumentację pomiarową,
• wykorzystujemy ponad 30 lat doświadczenia w aparaturze wtryskowej.

Dzięki temu wynik przed procesem nie zostaje oddzielony od tego, co dzieje się z tą samą częścią później.

FAQ – wtryskiwacze Renault Grand Kangoo 1.3 TCe

Czy jeden prawidłowy test wystarczy do potwierdzenia sprawności?

Nie. Wtryskiwacz może prawidłowo wypaść w pomiarze dawki, ale mieć problem ze szczelnością, stabilnością kolejnych cykli albo zachowaniem w innym punkcie.

Dlaczego wynik przed czyszczeniem jest tak ważny?

Stanowi punkt odniesienia. Bez pomiaru wejściowego nie da się określić, czy zmiana po czyszczeniu dotyczy dawkowania, szczelności albo powtarzalności.

Czy kodowanie wykonujemy po każdym czyszczeniu?

Nie. Stosujemy je tylko przy wtryskiwaczach i systemach wykorzystujących indywidualne dane korekcyjne oraz wtedy, gdy dostępna jest właściwa procedura.

Czy dodatnia korekta STFT potwierdza niedrożny wtryskiwacz?

Nie. Korekta paliwowa jest reakcją sterownika na cały proces tworzenia mieszanki i nie wskazuje bezpośrednio konkretnej części.

Czy po czyszczeniu zawsze musi wzrosnąć dawka?

Nie. Poprawa może dotyczyć przede wszystkim szczelności, stabilności kolejnych pomiarów albo jakości rozpylania, przy niewielkiej zmianie całkowitej ilości medium.

Sprawdzenie i regeneracja wtryskiwaczy Renault Grand Kangoo – 601 856 277

W Pawlik Diesel Service przyjmujemy własne wtryskiwacze Renault Grand Kangoo 1.3 TCe do diagnostyki, czyszczenia i kontroli końcowej. Jeżeli wynik wskazuje na trwałą niesprawność, sprawdzamy również dostępność odpowiedniego wtryskiwacza zregenerowanego albo nowego.

Przygotuj numer części lub VIN. Na tej podstawie potwierdzamy właściwe zastosowanie, aktualną cenę i dostępność.
