Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Renault Fluence MPI PFI 1.6 16V już od 49 zł

W naszej pracowni diagnozujemy układy pośredniego i bezpośredniego wtrysku benzyny. Pracujemy z MPI/PFI, GDI, FSI, TFSI, TSI, EcoBoost i innymi rozwiązaniami stosowanymi w silnikach benzynowych. Każdy wtryskiwacz trafia na odpowiednie stanowisko probiercze, a wynik oceniamy na podstawie pomiarów, nie samego wyglądu części.

W Renault Fluence 1.6 16V zastosowano jednostkę K4M o pojemności 1598 cm³. Ten silnik korzysta z wielopunktowego wtrysku benzyny do kolektora dolotowego, czyli MPI/PFI. Oficjalna instrukcja Renault potwierdza oznaczenie K4M i pojemność 1598 cm³, a specyfikacje techniczne tej wersji wskazują wtrysk wielopunktowy.

W tym układzie każdy cylinder ma własny wtryskiwacz. Problem nie zawsze polega na całkowitym braku pracy jednej sztuki. Częściej interesuje nas subtelniejsza różnica: jeden element podaje trochę mniej, reaguje mniej powtarzalnie albo nie zamyka się tak szczelnie jak trzy pozostałe.

Co naprawdę sprawdzamy we wtryskiwaczu Renault Fluence 1.6 16V?

Pierwsze pytanie nie brzmi czy wtryskiwacz działa. Bardziej użyteczna odpowiedź brzmi: jak pracuje w porównaniu z pozostałymi i czy zachowuje parametry w kolejnych powtórzeniach testu.

Kontrola elektryczna

Sprawdzamy stan obwodu wtryskiwacza i parametry właściwe dla jego konstrukcji. Przykładowy komplet może dać wyniki 13,8 Ω, 13,9 Ω, 13,8 Ω i 12,4 Ω. Są to wyłącznie wartości pokazujące sposób porównania, a nie norma dla Renault Fluence.

Takie zestawienie od razu zwraca uwagę na jedną sztukę. Nie przesądza jednak o jej stanie hydraulicznym. Wtryskiwacz z prawidłową cewką nadal może być zabrudzony albo nieszczelny.

Próba szczelności

Po zamknięciu wtryskiwacz nie powinien podawać medium w warunkach przewidzianych dla wykonywanej próby. Sprawdzamy więc, co dzieje się nie tylko podczas otwarcia, lecz także pomiędzy cyklami pracy.

To szczególnie ważne po zgaszeniu silnika. Nieszczelność może wpływać na skład mieszanki przy kolejnym uruchomieniu, mimo że podczas normalnej pracy dawka wygląda poprawnie.

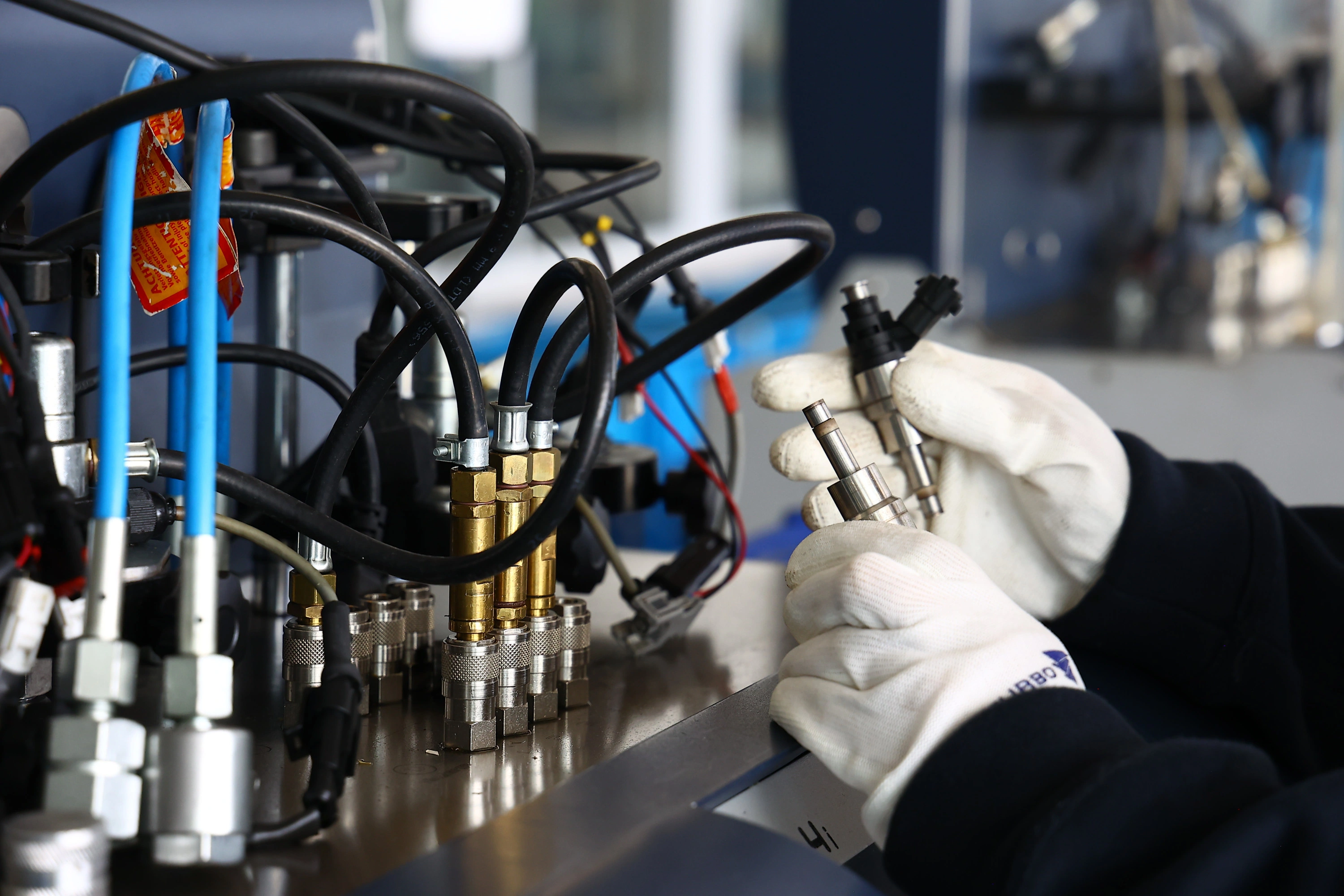

Pomiar wydatku

Każdą sztukę badamy w tym samym punkcie testowym. Przykładowo możemy otrzymać:

• wtryskiwacz A – 31,2 ml/20 s,
• wtryskiwacz B – 31,0 ml/20 s,
• wtryskiwacz C – 30,9 ml/20 s,
• wtryskiwacz D – 28,7 ml/20 s.

To przykład orientacyjny, a nie wartości referencyjne dla K4M.

Najciekawszą informacją nie jest tutaj średnia. Ważniejszy jest rozrzut 2,5 ml pomiędzy skrajnymi wynikami. Jedna sztuka wyraźnie odbiega od pozostałych.

Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy
CENA	od 70 zł
DOSTĘPNOŚĆ	dostępny
WYSYŁKA	1 dzień roboczy*
GWARANCJA	24 miesiące

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Powtarzalność kolejnych prób

Ten sam wtryskiwacz uruchamiamy ponownie w porównywalnym punkcie. Jeżeli otrzymujemy na przykład 14,2 ml, 14,1 ml i 14,2 ml, rezultat jest stabilniejszy niż seria 14,2 ml, 13,1 ml i 14,8 ml.

Średnia obu zestawów nie pokazuje wszystkiego. Dopiero kolejne powtórzenia ujawniają, czy element za każdym razem zachowuje się podobnie.

Test dynamiczny

Praca silnika nie polega na stałym otwarciu wtryskiwacza. Dlatego wykorzystujemy sterowanie impulsowe przewidziane w odpowiednim planie i obserwujemy zachowanie elementu przy krótszych cyklach.

Przykładowy wynik może być zapisany jako określona objętość po ustalonej liczbie impulsów testowych. Liczba impulsów, czas sterowania i pozostałe warunki wynikają jednak z konkretnej procedury.

Minimalna dawka

Małe dawkowanie jest interesujące dlatego, że niewielka różnica reakcji stanowi wtedy większą część całej porcji medium. Wtryskiwacz może wyglądać poprawnie przy większym wydatku, ale przestać nadążać za pozostałymi przy krótszym wysterowaniu.

Czas reakcji

Jeżeli zastosowany plan obejmuje taki parametr, sprawdzamy czas odpowiedzi elementu na sygnał sterujący. Nie przypisujemy jednej wartości czasu reakcji wszystkim wtryskiwaczom benzynowym.

Ocena rozpylania

Objętość podanej benzyny i sposób jej rozpylania to dwie różne informacje. Dwie sztuki mogą uzyskać podobną wartość w ml, a jednocześnie tworzyć inną strugę.

Dlatego nie kończymy oceny po napełnieniu naczyń pomiarowych. Kontrolujemy również zachowanie części rozpylającej w zakresie dostępnej procedury.

Dlaczego cztery podobne wyniki są ważniejsze niż jeden dobry?

Przy czterocylindrowym Renault Fluence porównanie kompletu daje kontekst, którego pojedyncza sztuka nie zapewnia.

• Każdy wtryskiwacz przechodzi własny pomiar.
• Zachowujemy przypisanie konkretnej sztuki do jej wyników przed i po czyszczeniu.
• Jeden poprawny wtryskiwacz nie potwierdza stanu trzech pozostałych.
• W komplecie widzimy element odstający, nawet gdy różnica jest stosunkowo niewielka.
• Kontrolujemy nie tylko wielkość dawki, ale też jej powtarzalność i szczelność.

Dobrym przykładem jest zestaw 31,2 / 31,0 / 30,9 / 28,7 ml. Średnia wynosi około 30,45 ml, ale ta liczba ukrywa problem ostatniej sztuki.

Po czyszczeniu ten sam orientacyjny komplet może wyglądać tak: 31,1 / 31,0 / 30,9 / 30,8 ml. Średnia zmieniła się niewiele, za to rozrzut skrajnych wartości spadł z 2,5 ml do 0,3 ml.

Właśnie taka zmiana jest diagnostycznie bardzo cenna. Nie patrzymy wyłącznie na to, czy po czyszczeniu pojawiło się więcej medium. Sprawdzamy, czy cały zestaw zaczął pracować bardziej równomiernie.

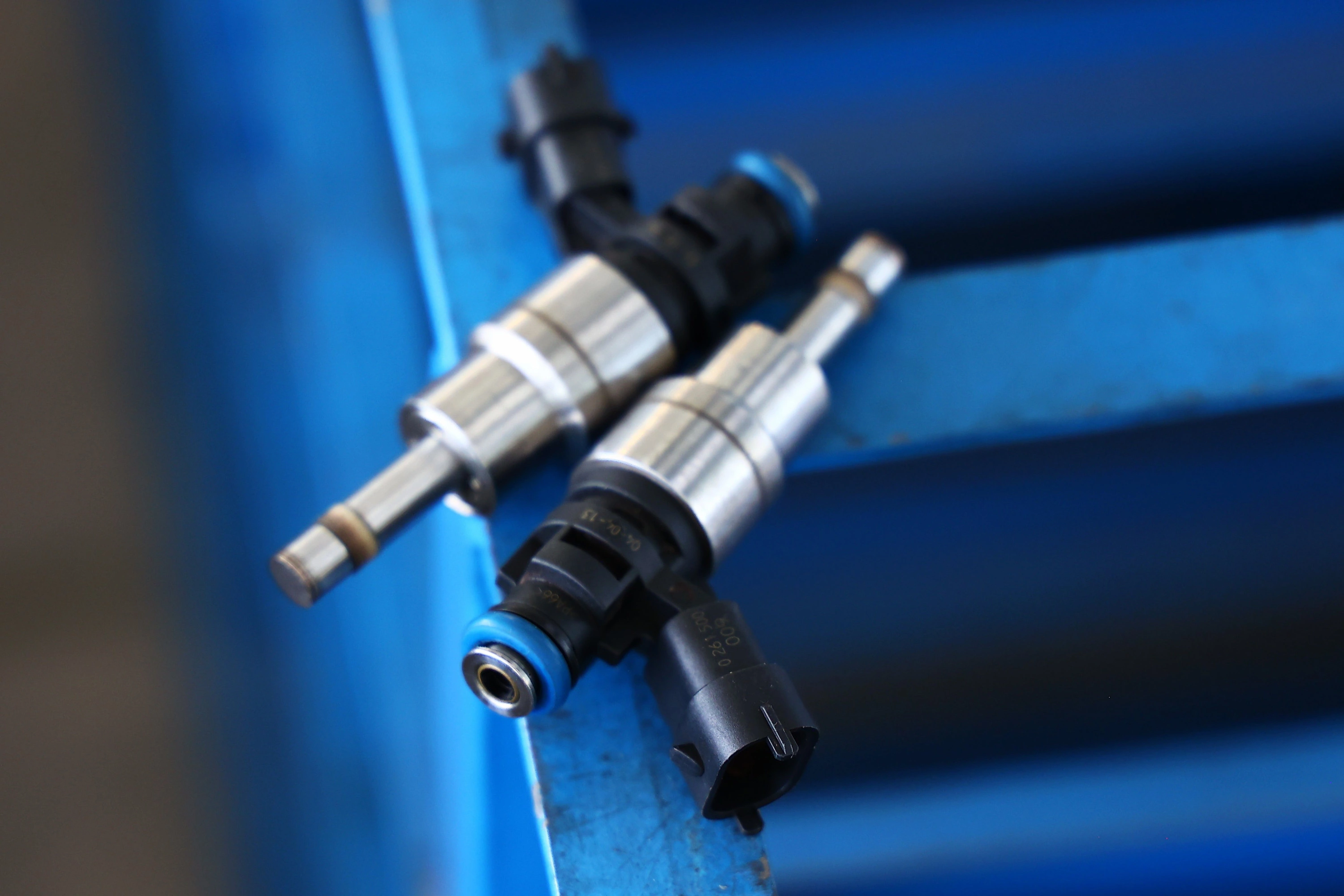

Jak identyfikujemy wtryskiwacze przed rozpoczęciem pomiarów?

Zanim uruchomimy stanowisko, ustalamy dokładnie, z jaką częścią pracujemy. Błędna identyfikacja oznaczałaby niewłaściwy punkt odniesienia dla dalszych pomiarów.

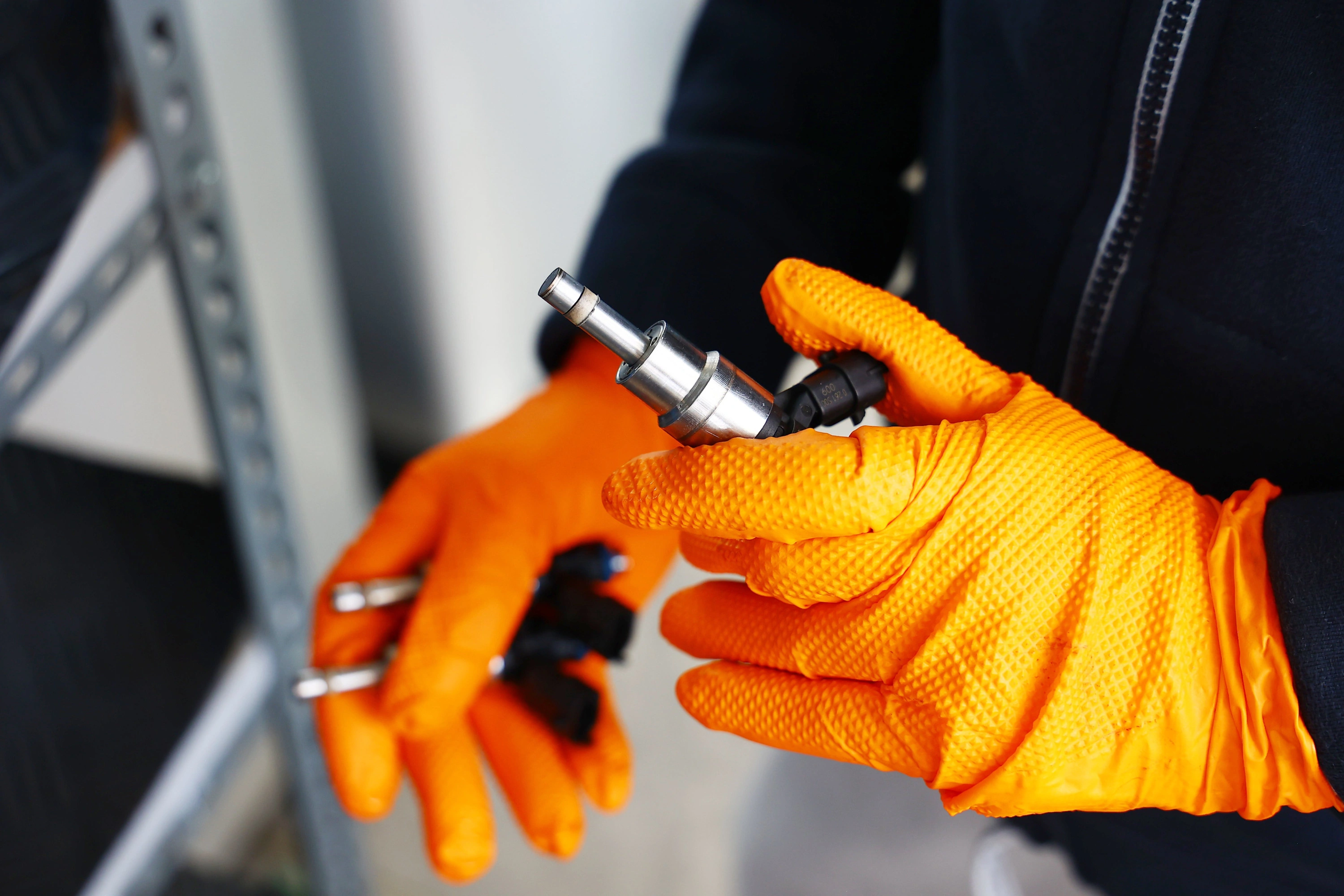

Przy przyjęciu:

• odczytujemy numer z korpusu,
• identyfikujemy producenta,
• potwierdzamy, że element należy do układu MPI/PFI,
• sprawdzamy zgodność z zastosowaniem,
• oglądamy króćce, korpus i złącze elektryczne,
• zwracamy uwagę na uszkodzenia powstałe podczas wcześniejszego demontażu,
• oznaczamy poszczególne sztuki jako elementy jednego zlecenia.

Komplet pozostaje identyfikowalny przez cały proces. Dzięki temu wynik po czyszczeniu wtryskiwacza B porównujemy z wcześniejszym wynikiem właśnie tej sztuki, a nie przypadkowego elementu z zestawu.

Numer starej części lub VIN Renault Fluence warto przygotować także przed kontaktem telefonicznym. Na jego podstawie wykonujemy dobór odpowiedniego podzespołu.

Dlaczego MPI/PFI w Renault Fluence testujemy inaczej niż GDI?

Czyszczenie zaczynamy od wyniku, a nie od myjki

Przed rozpoczęciem czyszczenia chcemy wiedzieć, co dokładnie zamierzamy poprawić. Bez pomiaru początkowego nie dałoby się później stwierdzić, czy zmieniło się dawkowanie, szczelność albo równomierność kompletu.

Cały proces wykonujemy w naszej pracowni:

• najpierw zapisujemy wyniki testu początkowego,
• kwalifikujemy część do odpowiedniego sposobu czyszczenia,
• przeprowadzamy czyszczenie wewnętrzne,
• stosujemy ultradźwięki tam, gdzie konstrukcja i procedura na to pozwalają,
• po zakończeniu procesu przygotowujemy wtryskiwacz ponownie do pomiarów,
• odtwarzamy porównywalne punkty testowe,
• zestawiamy rezultat ze stanem początkowym.

Nie oceniamy powodzenia po samym wyglądzie części.

Jeżeli wtryskiwacz przed procesem podawał 28,7 ml/20 s, a po nim 30,8 ml/20 s i jednocześnie zbliżył się do trzech pozostałych sztuk, mamy konkretną zmianę do analizy.

Jeżeli wynik pozostaje nieprawidłowy, kolejne mycie nie jest automatycznie właściwym rozwiązaniem. Trwałej usterki elektrycznej lub mechanicznej nie przedstawiamy jako zabrudzenia.

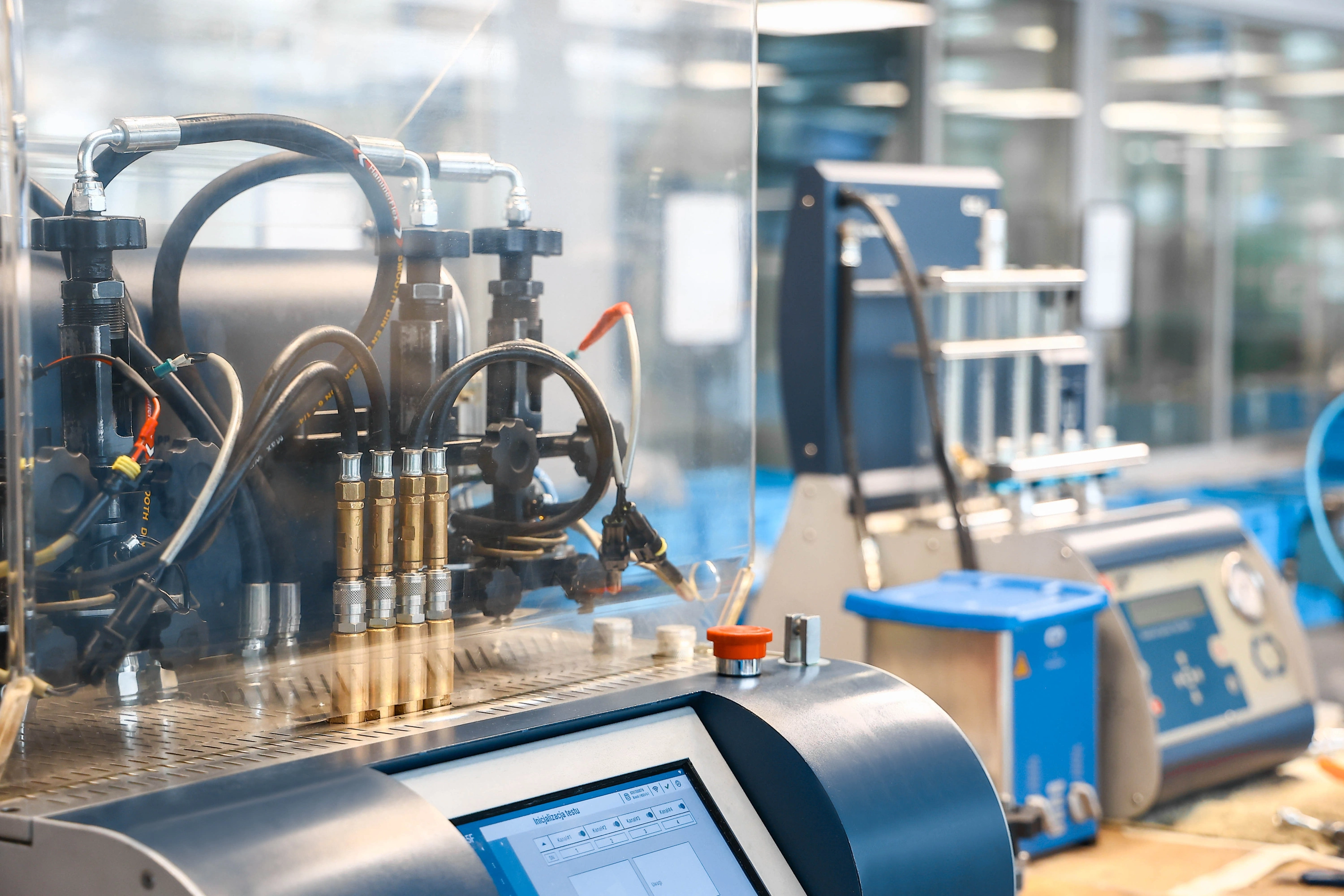

Carbon Zapp GDU.4-X – co daje przy wtrysku MPI?

Carbon Zapp GDU.4R-X jest kojarzony przede wszystkim z diagnostyką wysokociśnieniowych systemów GDI, ale producent przewiduje również obsługę konwencjonalnych wtryskiwaczy benzynowych EFi. Stanowisko pozwala testować do czterech elementów jednocześnie.

To właśnie możliwość pracy z kompletem jest szczególnie użyteczna przy Fluence 1.6 16V. Cztery wtryskiwacze mogą być oceniane w jednakowej procedurze, dzięki czemu łatwiej zauważyć różnicę między sztukami.

Dokumentacja urządzenia wskazuje dla konwencjonalnych wtryskiwaczy MPFi zakres niskociśnieniowy 0–10 bar. Jest to zakres możliwości stanowiska, a nie informacja, że każdy wtryskiwacz Fluence testujemy przy 10 bar. Warunki konkretnego badania dobieramy według typu części i planu.

GDU.4R-X ma również maksymalną możliwość pracy do 650 bar, ale wartość ta dotyczy zdolności urządzenia związanej z wysokociśnieniowymi systemami GDI. Nie jest ciśnieniem testowym dla wtryskiwacza MPI/PFI z Fluence 1.6 16V.

Producent opisuje ponadto:

• obsługę czterech wtryskiwaczy,
• konwencjonalne wtryskiwacze benzynowe EFi,
• niskociśnieniowe testowanie MPFi,
• automatyczne plany testowe,
• dynamiczny pomiar ilości medium,
• pomiar czasu reakcji dyszy przez czujnik RSP,
• wysokociśnieniową diagnostykę GDI,
• kodowanie obsługiwanych aplikacji GDI.

Dynamiczny tor pomiarowy opisany przez Carbon Zapp ma zakres 1–1000 ml/min, dokładność ±0,1% i powtarzalność ±0,05%. Są to dane konkretnego czujnika pomiarowego, a nie deklaracja identycznej dokładności wszystkich funkcji maszyny.

Jakie wyniki analizujemy?

Przy Fluence 1.6 nie próbujemy wykorzystać każdej funkcji dostępnej w urządzeniu. Wybieramy parametry potrzebne do oceny wtryskiwacza MPI.

Najbardziej użyteczne są:

• ilość podawanego medium,
• różnice pomiędzy czterema sztukami,
• powtarzalność kolejnych prób,
• szczelność,
• zachowanie przy sterowaniu przewidzianym planem,
• czas reakcji, jeżeli obejmuje go właściwy test.

Dodatkową informację daje nam sposób rozpylania obserwowany w zakresie procedury.

Jak interpretujemy wyniki?

Najpierw analizujemy pojedynczą sztukę. Później zestawiamy ją z resztą kompletu.

Nie interesuje nas wyłącznie pytanie, czy wynik mieści się po właściwej stronie granicy. Wartości 31,1 / 31,0 / 30,9 / 30,8 ml pokazują zdecydowanie bardziej wyrównany zestaw niż 31,2 / 31,0 / 30,9 / 28,7 ml, nawet jeśli średnia obu kompletów jest do siebie stosunkowo zbliżona.

Dane ze stanowiska zestawiamy z planem testowym i doświadczeniem technika. Dopiero połączenie tych informacji pozwala określić dalszy zakres prac.

Porównanie przed i po czyszczeniu

Kodowanie nie jest obowiązkowym etapem każdego wtryskiwacza benzynowego

Stanowisko Carbon Zapp obsługuje kodowanie wybranych aplikacji GDI. Nie oznacza to jednak, że generujemy kod dla każdego wtryskiwacza, który trafia do pracowni.

W praktyce:

• najpierw identyfikujemy konkretną technologię,
• sprawdzamy, czy dana aplikacja wykorzystuje indywidualne dane korekcyjne,
• kodowanie realizujemy wyłącznie tam, gdzie przewiduje je system,
• nie tworzymy kodu dla konstrukcji, która takiej procedury nie wymaga.

W przypadku Renault Fluence 1.6 16V MPI/PFI kodowanie nie jest automatycznym elementem samego procesu sprawdzenia i czyszczenia. Najważniejsze są tutaj pomiary pracy kompletu.

Rewitalizacja elementów piezoelektrycznych

Funkcja rewitalizacji stosu piezoelektrycznego dotyczy wybranych konstrukcji GDI. Dokumentacja GDU.4R-X wymienia takie rozwiązanie dla odpowiednich wtryskiwaczy po czyszczeniu wewnętrznym i płukaniu wstecznym.

Nie jest to procedura dotycząca klasycznych elektromagnetycznych wtryskiwaczy MPI/PFI stosowanych w Fluence 1.6 16V. W tej wersji nie przypisujemy funkcji przeznaczonej dla innej technologii tylko dlatego, że stanowisko ją posiada.

Co przekazujemy po zakończonym badaniu?

Po wykonaniu testów klient nie otrzymuje wyłącznie informacji sprawny lub niesprawny.

Przekazujemy:

• wynik każdej badanej sztuki,
• zestawienie dawek w dostępnych punktach,
• informację o szczelności,
• rezultat kontroli po czyszczeniu,
• porównanie wszystkich elementów kompletu,
• ocenę rozpylania w zakresie wykonanej procedury,
• wynik czasu reakcji, jeżeli obejmował go plan,
• certyfikat z badania na stanowisku,
• indywidualny protokół parametrów,
• rezultat końcowej kontroli jakości.

Dzięki zachowaniu oznaczeń poszczególnych sztuk można zobaczyć, który wtryskiwacz zmienił parametry po procesie.

Na wykonaną usługę udzielamy 24-miesięcznej pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Renault Fluence 1.6 16V wykorzystuje wtrysk pośredni MPI/PFI. Dla takiego elementu sprawdzenie kosztuje 45 zł netto za sztukę.

Dla porównania diagnostyka wtryskiwacza bezpośredniego wynosi 103 zł netto za sztukę.

W obu przypadkach usługa obejmuje:

• test wstępny,
• mycie i czyszczenie,
• ponowne sprawdzenie parametrów.

Aktualna oferta serwisu potwierdza odpowiednio 45 zł netto dla wtrysku pośredniego i 103 zł netto dla bezpośredniego.

Przed rozmową telefoniczną przygotuj numer starego wtryskiwacza lub VIN Renault Fluence.

Obsługa wysyłkowa bez przyjazdu do naszej pracowni

Wtryskiwacze Renault Fluence przyjmujemy z całej Polski. Całe zlecenie można przeprowadzić wysyłkowo.

Organizujemy odbiór części, wykonujemy diagnostykę i odsyłamy gotowy komplet pod wskazany adres.

Dostępne są:

• odbiór kurierski,
• wysyłka DPD,
• wysyłka InPost,
• dostawa do Paczkomatu,
• wysyłka dostępnych części nowych lub zregenerowanych.

Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie. Jeżeli potrzebna jest dodatkowa część, jej dostępność może wpłynąć na termin przygotowania paczki.

Jak przygotować część do wysyłki?

Zabezpiecz króćce i złącza przed zabrudzeniem. Wtryskiwacze powinny być unieruchomione w paczce, aby nie uderzały o siebie podczas transportu. Dołącz dane kontaktowe lub oznaczenie zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz nam VIN albo numer części.
• Organizujemy odbiór przesyłki.
• Po przyjęciu oznaczamy i identyfikujemy komplet.
• Zapisujemy wyniki początkowe.
• W naszej pracowni przeprowadzamy czyszczenie.
• Powtarzamy pomiary.
• Zestawiamy wynik każdej sztuki ze stanem początkowym.
• Przekazujemy rezultat diagnostyki.
• Jeżeli potrzebny jest inny element, sprawdzamy możliwość jego doboru.
• Gotowe części wysyłamy pod wskazany adres.

Co STFT i LTFT mówią o pracy układu MPI?

STFT i LTFT są informacjami o tym, jak sterownik koryguje obliczoną dawkę paliwa.

• STFT reaguje szybko i zmienia się wraz z aktualnymi warunkami pracy.
• LTFT pokazuje dłużej utrzymujący się trend korekcji.
• Wartości dodatnie oznaczają zwiększanie dawki względem wartości bazowej.
• Wartości ujemne oznaczają jej zmniejszanie.

Przykładowe STFT +4% i LTFT +7% pokazują kierunek korekcji, ale nie są samodzielnym dowodem niesprawnego wtryskiwacza ani uniwersalnymi progami diagnostycznymi.

Znacznie ciekawsza jest zależność między warunkami pracy. Jeżeli problem jest najbardziej zauważalny na małej dawce, objawem może być nierówna praca silnika na wolnych obrotach, podczas gdy przy większym obciążeniu różnica staje się mniej odczuwalna.

Korekty nie pokazują bezpośrednio objętości podawanej przez każdą z czterech sztuk. Dlatego odczyt sterownika i test wymontowanego kompletu odpowiadają na dwa różne pytania.

Co skraca sprawność wtryskiwaczy MPI i jak objawia się problem?

Wtryskiwacz benzynowy nie ma jednego z góry określonego przebiegu, po którym automatycznie staje się niesprawny. Trwałość wtryskiwaczy benzynowych zależy od stanu układu paliwowego, jakości benzyny, zanieczyszczeń, warunków pracy i samej konstrukcji części.

Podczas diagnostyki spotykamy między innymi:

• osady ograniczające przepływ,
• zabrudzenia znajdujące się w paliwie,
• naloty w obrębie części rozpylającej,
• uszkodzenia cewki albo obwodu,
• trwałą nieszczelność,
• uszkodzenia mechaniczne końcówki,
• problemy ze złączem.

Skutkiem mogą być:

• nierówne obroty,
• szarpanie,
• pogorszenie reakcji na pedał przyspieszenia,
• problemy z rozruchem,
• nieprawidłowy skład mieszanki,
• zwiększone zużycie paliwa,
• większe obciążenie katalizatora.

Nie przypisujemy każdego z tych symptomów od razu do wtryskiwacza. Podobne zachowanie mogą powodować układ zapłonowy, dolot, przepustnica, niewłaściwe ciśnienie paliwa albo stan mechaniczny silnika.

Profesjonalny test pozwala oddzielić objaw widoczny w samochodzie od rzeczywistego stanu wymontowanej części. Dlatego wynik stanowiska jest podstawą dalszej decyzji.

Jak jakość benzyny wpływa na wtryskiwacze?

W paliwie mogą znajdować się drobne zanieczyszczenia, które z czasem odkładają się w niewielkich kanałach wtryskiwacza. Starzenie benzyny prowadzi również do powstawania produktów utleniania i osadów.

Biokomponenty zwiększają znaczenie prawidłowych warunków przechowywania paliwa. Obecność wilgoci może dodatkowo wpływać na stan metalowych elementów układu.

Wtryskiwacz MPI w Fluence nie pracuje końcówką bezpośrednio w komorze spalania jak GDI, ale nie jest przez to odporny na zabrudzenia transportowane z paliwem.

Dlaczego wynik po czyszczeniu jest ważniejszy niż samo wykonanie usługi?

W naszej pracowni nie traktujemy czyszczenia jako rezultatu końcowego. Rezultatem jest dopiero pomiar wykonany po procesie.

Przy każdym zleceniu zwracamy uwagę na trzy poziomy informacji:

• czy pojedyncza sztuka zmieniła parametry,
• czy kolejne próby stały się bardziej powtarzalne,
• czy cały komplet pracuje bardziej równomiernie.

Dzięki temu nie wyciągamy wniosku tylko dlatego, że wartość jednej dawki wzrosła.

Jeżeli przed procesem rozrzut czterech sztuk wynosił 2,5 ml, a po nim 0,3 ml, poprawa równomierności jest natychmiast widoczna. Jeżeli natomiast jedna sztuka nadal zdecydowanie odstaje, wynik wskazuje potrzebę dalszej oceny.

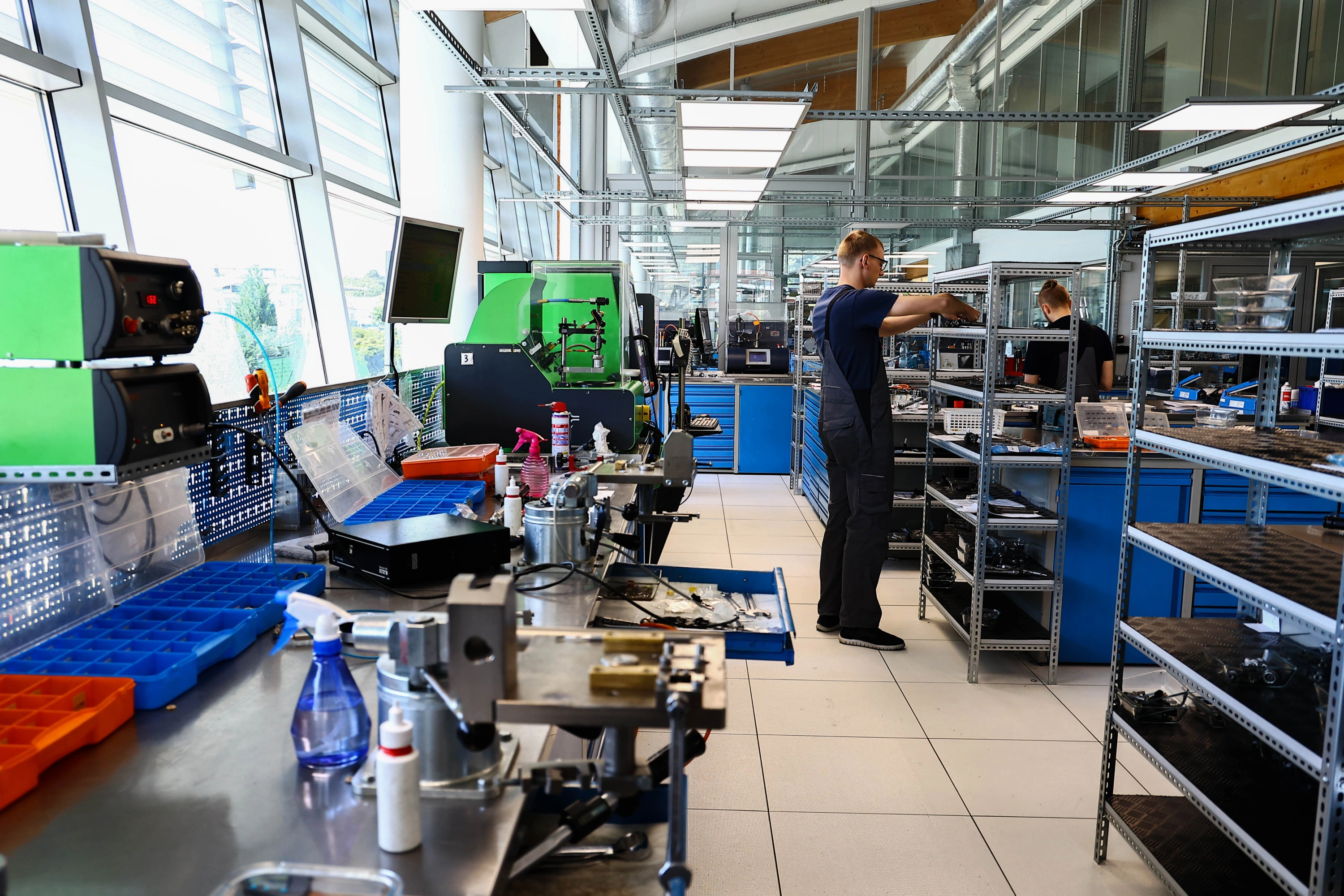

W naszej pracowni korzystamy ze specjalistycznych stanowisk, prowadzimy oznaczanie elementów i dokumentujemy wyniki. Mamy ponad 30 lat doświadczenia w pracy z aparaturą wtryskową.

Obsługujemy zarówno MPI/PFI, jak i GDI, ale nie przenosimy procedur jednego systemu na drugi. W przypadku Fluence 1.6 16V skupiamy się na parametrach właściwych dla wielopunktowego wtrysku pośredniego.

Jeżeli trwała usterka wyklucza dalsze wykorzystanie danej sztuki, wymiana wtryskiwacza benzynowego wymaga przede wszystkim prawidłowego doboru numeru części i zachowania zgodności z konkretnym silnikiem.

FAQ – wtryskiwacze benzynowe Renault Fluence 1.6 16V

Czy jeden wtryskiwacz może mieć dobrą dawkę średnią, ale nadal pracować źle?

Tak. Kolejne cykle mogą dawać duży rozrzut albo problem może ujawniać się tylko przy krótszym wysterowaniu. Dlatego sprawdzamy również powtarzalność.

Czy wszystkie cztery wtryskiwacze Fluence warto badać razem?

Tak. Komplet daje możliwość porównania każdej sztuki w tych samych warunkach i wykrycia elementu odbiegającego od pozostałych.

Czy wtryskiwacze MPI z Fluence testujemy przy 650 bar?

Nie. 650 bar jest maksymalną możliwością stanowiska dla wysokociśnieniowych zastosowań. Fluence 1.6 16V ma układ MPI/PFI i wymaga procedury właściwej dla wtrysku pośredniego.

Czy mała zmiana średniej dawki po czyszczeniu oznacza brak efektu?

Nie. Istotnym efektem może być znaczne zmniejszenie różnicy pomiędzy sztukami albo poprawa powtarzalności kolejnych pomiarów.

Czy wtryskiwacz z prawidłową cewką może być niesprawny?

Tak. Prawidłowy wynik elektryczny nie wyklucza zabrudzenia, nieszczelności ani nieprawidłowego dawkowania.

Sprawdzenie i regeneracja wtryskiwaczy Renault Fluence 1.6 16V – zadzwoń

Własne wtryskiwacze Renault Fluence 1.6 16V MPI PFI przekazujesz nam do diagnostyki, czyszczenia i kontroli końcowej. Pawlik Diesel Service – 601 856 277.

Jeżeli test wskaże trwałe uszkodzenie, sprawdzamy również dostępność odpowiedniego wtryskiwacza zregenerowanego albo nowego. Dobór wykonujemy na podstawie numeru starej części lub VIN.

Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski. Zadzwoń i przygotuj VIN lub numer wtryskiwacza i sprawdź aktualną cenę oraz dostępność odpowiedniego podzespołu.
