Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Zafira B MPI PFI 1.6 1.8 2.0 Turbo GDI 2.2 Direct już od 49 zł

W naszej pracowni diagnozujemy benzynowe układy wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Badania wykonujemy na specjalistycznych stanowiskach probierczych, a wyniki analizują technicy zajmujący się układami wtryskowymi.

Nie rozpoczynamy od przypadkowego czyszczenia. Najpierw zapisujemy zachowanie przekazanego wtryskiwacza, aby później mieć konkretny wynik odniesienia.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

Zafira B jest dobrym przykładem modelu, w którym jedna nazwa samochodu obejmuje dwa różne rozwiązania: MPI/PFI w 1.6, 1.8 i 2.0 Turbo oraz bezpośredni wtrysk w 2.2 Direct.

Dlatego plan badania dobieramy do numeru i konstrukcji części.

Poniższe wartości są przykładami orientacyjnymi, pokazującymi sposób interpretacji pomiarów. Nie są wartościami referencyjnymi konkretnego wtryskiwacza.

Powtarzalność wyrażona rozrzutem kolejnych pomiarów

Załóżmy, że jedna sztuka w pięciu powtórzeniach uzyskuje:

18,2 ml – 18,3 ml – 18,2 ml – 18,3 ml – 18,2 ml.

Druga:

17,6 ml – 18,8 ml – 17,9 ml – 18,5 ml – 17,4 ml.

W obu przypadkach pojedynczy wynik może wyglądać prawidłowo. Różnicę widać dopiero po ocenie całej sekwencji.

Dla pierwszej serii względna zmienność wynosi około 0,3%, dla drugiej około 3%. W prostych słowach: drugi wtryskiwacz nie powtarza swojej dawki tak dokładnie.

Odchylenie względem trzech pozostałych elementów

Przy kolejnym punkcie pomiarowym trzy sztuki osiągają:

29,8 ml, 29,6 ml i 29,9 ml.

Ich średnia wynosi około 29,77 ml.

Czwarty element podaje 27,4 ml, czyli o około 2,37 ml mniej niż średnia pozostałej trójki.

Takie zestawienie pozwala zobaczyć rzeczywistą skalę różnicy bez opierania diagnozy na jednej przypadkowej wartości.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Parametr elektryczny może odbiegać mimo prawidłowego dawkowania

Dwa wtryskiwacze MPI/PFI podają przykładowo 29,7 ml i 29,8 ml.

Podczas kontroli elektrycznej jeden uzyskuje 13,2 Ω, a drugi 16,0 Ω.

Podobna ilość medium nie oznacza więc automatycznie identycznego stanu części elektrycznej. Wynik odnosimy do właściwej specyfikacji badanego numeru części.

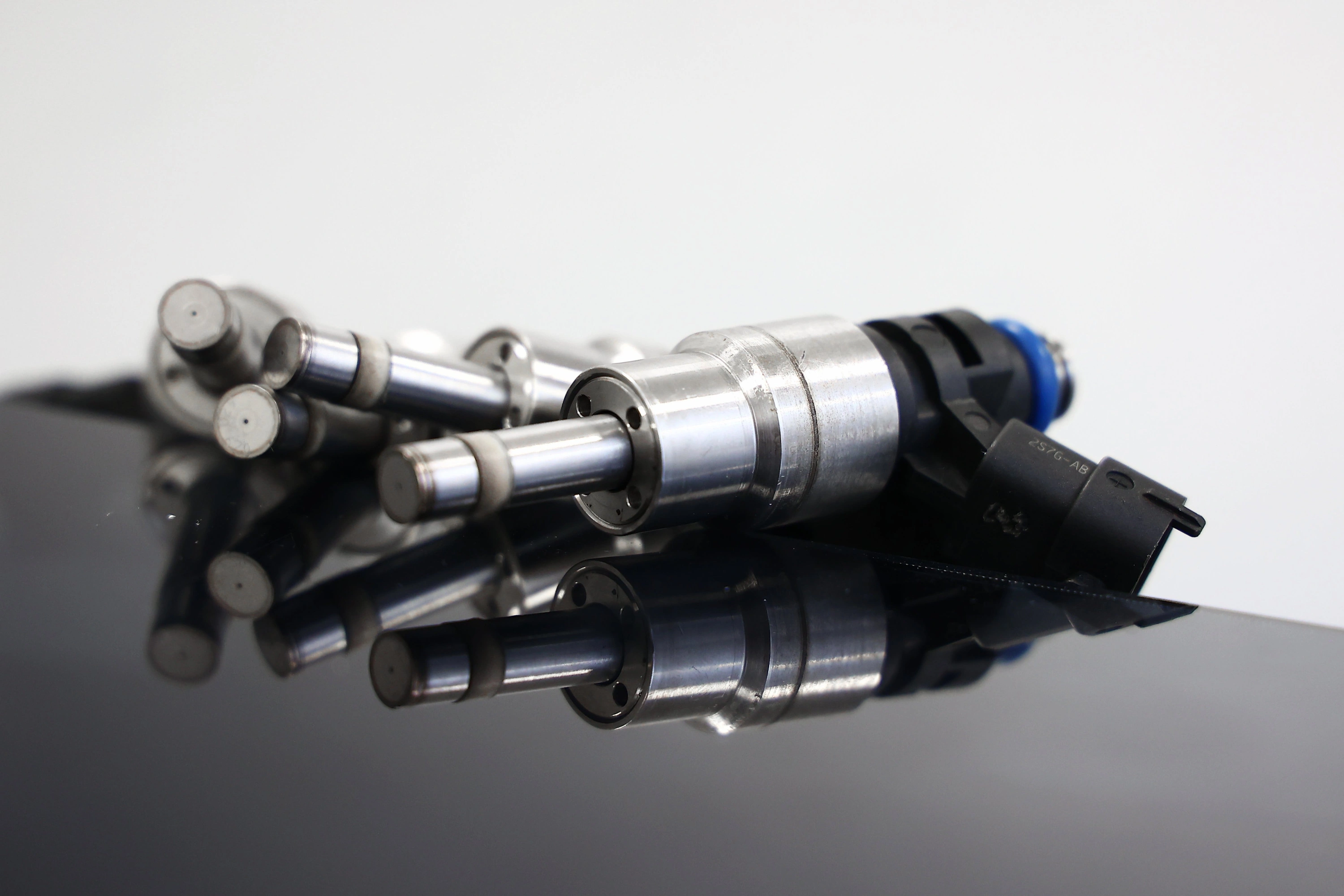

Szczelność wtryskiwacza bezpośredniego

Przy 2.2 Direct próbę prowadzimy w warunkach wynikających z odpowiedniej procedury dla konstrukcji GDI.

Trzy badane elementy po zakończeniu próby nie wykazują mierzalnego przepływu, natomiast przy jednej sztuce rejestrujemy przykładowo 0,05 ml w ciągu 70 s.

Taki wynik dotyczy zdolności wtryskiwacza do odcięcia paliwa po zamknięciu. Nie należy go mylić z wydajnością podczas normalnego otwarcia.

Czas reakcji i wydatek analizujemy razem

Jeżeli dany typ i plan testowy obsługują pomiar RSP, sprawdzamy również reakcję elementu.

Przykładowe 0,84 ms samo w sobie nie mówi jeszcze, czy wtryskiwacz pracuje prawidłowo. Jeżeli przy tym samym teście jego dawkowanie pozostaje wyraźnie niższe niż w trzech pozostałych sztukach, problemu nie przypisujemy automatycznie szybkości reakcji.

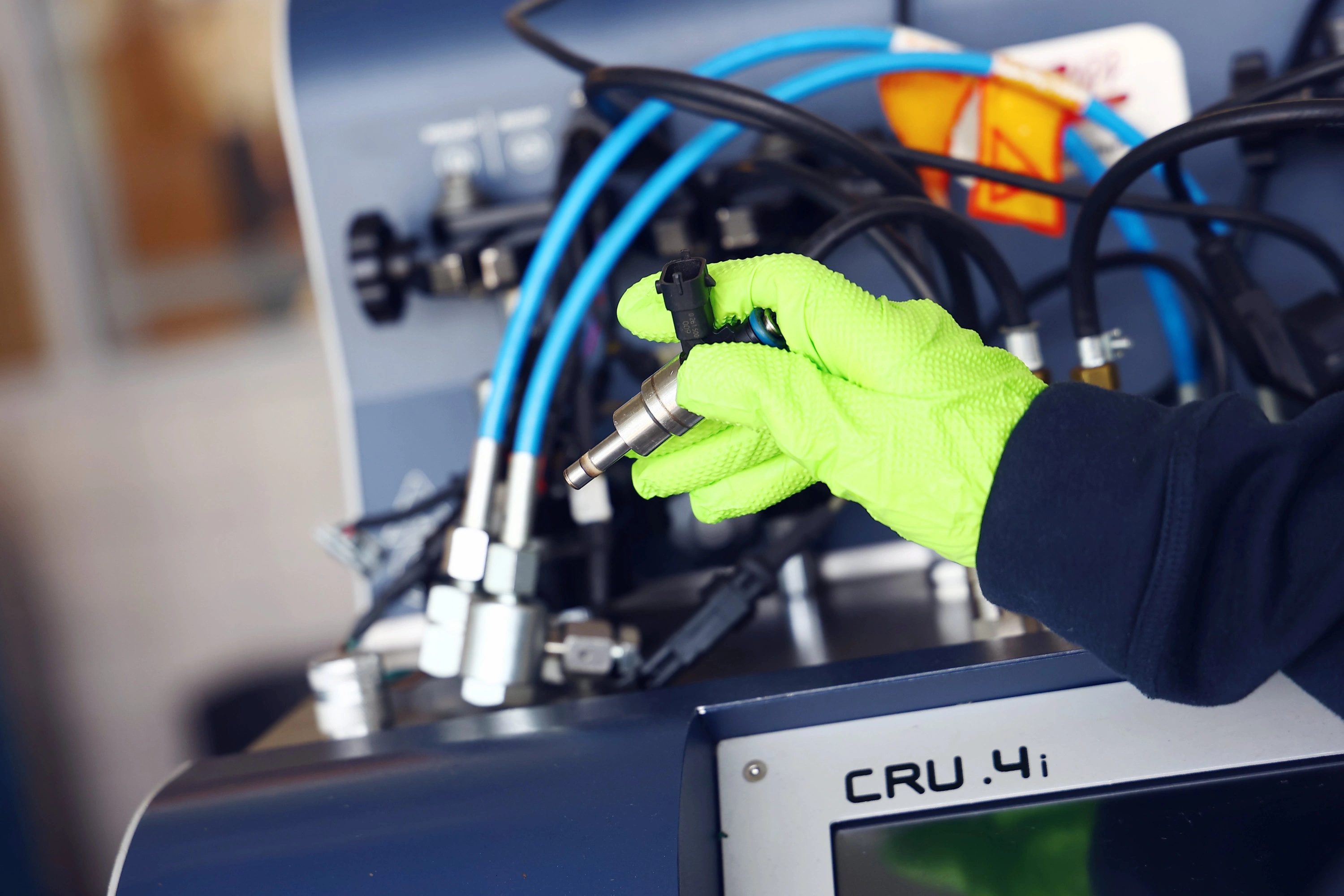

Rozpylanie oceniamy niezależnie od liczby mililitrów

Wtryskiwacz może zakończyć próbę z podobną ilością medium jak pozostałe elementy, ale tworzyć mniej równomierną strugę.

Dlatego obserwację rozpylania zestawiamy z wynikami ilościowymi zamiast zastępować jednym pomiarem drugi.

Dlaczego każdy wtryskiwacz badamy indywidualnie i porównujemy cały komplet?

Wszystkie opisane silniki Zafira B są czterocylindrowe. Cztery wtryskiwacze mieszczą się jednocześnie na Carbon Zapp GDU.4R-X, co pozwala zachować porównywalne warunki dla całego zestawu.

• Każda sztuka otrzymuje własny zapis wyników.
• Prawidłowy rezultat jednego elementu nie potwierdza sprawności pozostałych trzech.
• Sprawdzamy różnice w dawkowaniu oraz jego powtarzalności.
• Wynik hydrauliczny zestawiamy ze szczelnością i kontrolą elektryczną.
• Tam, gdzie procedura to przewiduje, porównujemy również reakcję.
• Cały komplet pokazuje, czy odchylenie dotyczy jednej części, czy podobnie zachowuje się kilka elementów.

Przy Zafira B 2.2 Direct tę samą zasadę stosujemy do czterech wtryskiwaczy bezpośrednich, ale procedura i warunki pomiarowe są inne niż przy MPI/PFI.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

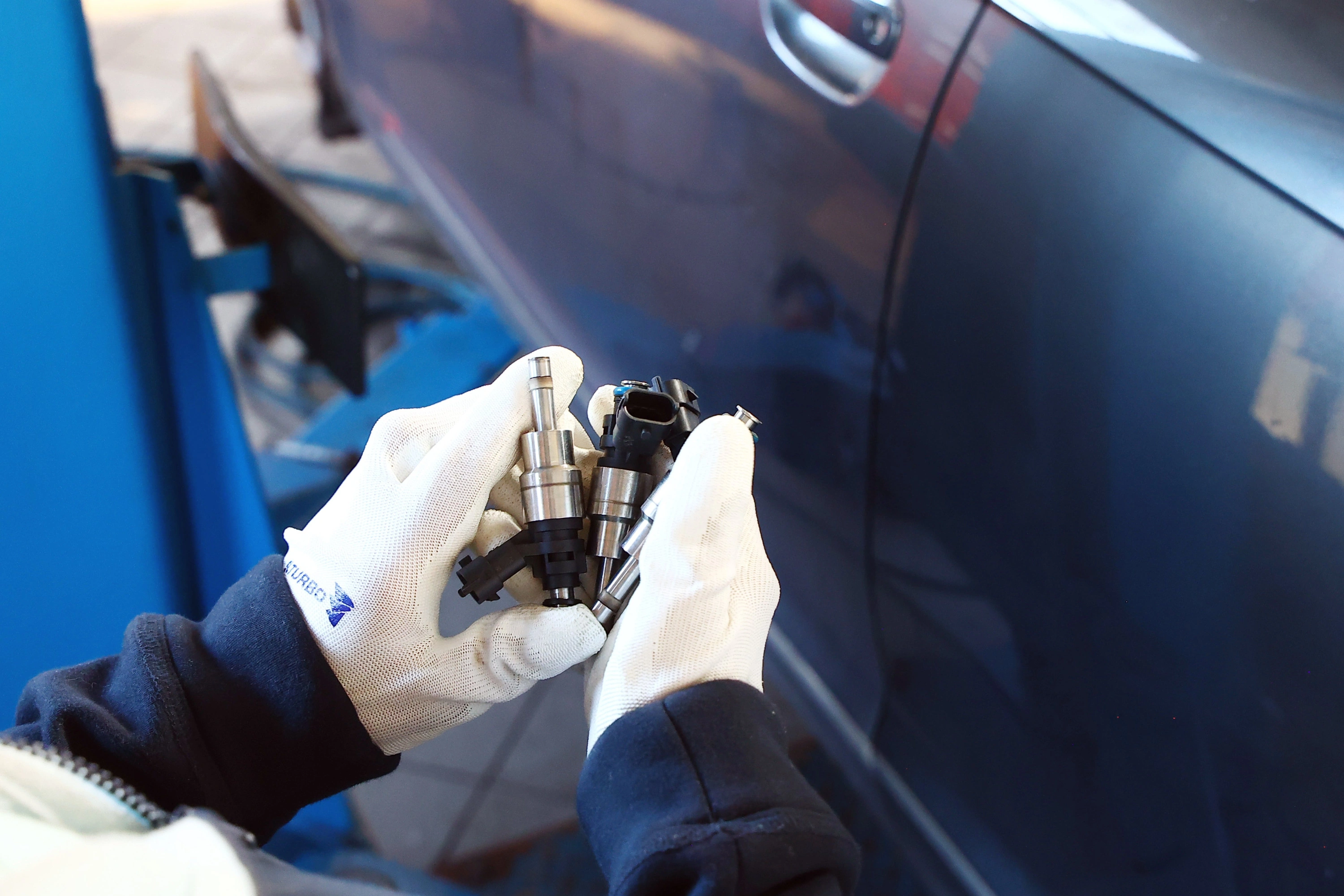

Każdą przekazaną część identyfikujemy jeszcze przed rozpoczęciem testu.

1. Odczytujemy numer znajdujący się na korpusie.
2. Sprawdzamy producenta i wariant wykonania.
3. Rozpoznajemy, czy element należy do MPI/PFI czy bezpośredniego GDI.
4. Kontrolujemy korpus, przyłącza oraz końcówkę.
5. Zapisujemy widoczne uszkodzenia i ślady wcześniejszych ingerencji.
6. Sprawdzamy elementy elektryczne w zakresie właściwym dla danej konstrukcji.
7. Nadajemy każdej sztuce oznaczenie odpowiadające zleceniu.
8. Dobieramy właściwe mocowanie, adaptery i program badania.

Przy Zafira B jest to szczególnie istotne, ponieważ 2.2 Direct wymaga innego toru diagnostycznego niż klasyczne 1.6, 1.8 i 2.0 Turbo.

Obsługujemy między innymi części Bosch, Continental, Siemens VDO, Delphi i Denso. Ostateczną procedurę ustalamy na podstawie konstrukcji i numeru wtryskiwacza.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Przed czyszczeniem zachowujemy pomiary wejściowe. Dzięki temu po procesie nie oceniamy efektu na podstawie wyglądu części.

W naszej pracowni wykonujemy odpowiednio do konstrukcji:

• wewnętrzne płukanie toru paliwowego,
• sterowane otwieranie elementu podczas czyszczenia,
• oczyszczanie obszaru końcówki,
• flushing i backflush przy kompatybilnych wtryskiwaczach,
• czyszczenie ultradźwiękowe wtryskiwaczy benzynowych,
• przygotowanie części do ponownej serii pomiarowej.

Przy bezpośrednim 2.2 Direct zwracamy dodatkową uwagę na konstrukcję końcówki i wymagania wysokociśnieniowego układu.

Czyszczenie nie naprawia automatycznie każdego problemu. Przykładowo odchylenie elektryczne może pozostać praktycznie niezmienione mimo poprawy parametrów hydraulicznych.

Carbon Zapp GDU.4R-X w diagnostyce MPI PFI i GDI

W Zafira B wykorzystujemy dwie różne możliwości tego samego stanowiska. Klasyczne 1.6, 1.8 i 2.0 Turbo badamy jako EFI/MPFI, natomiast 2.2 Direct należy do grupy wtrysku bezpośredniego.

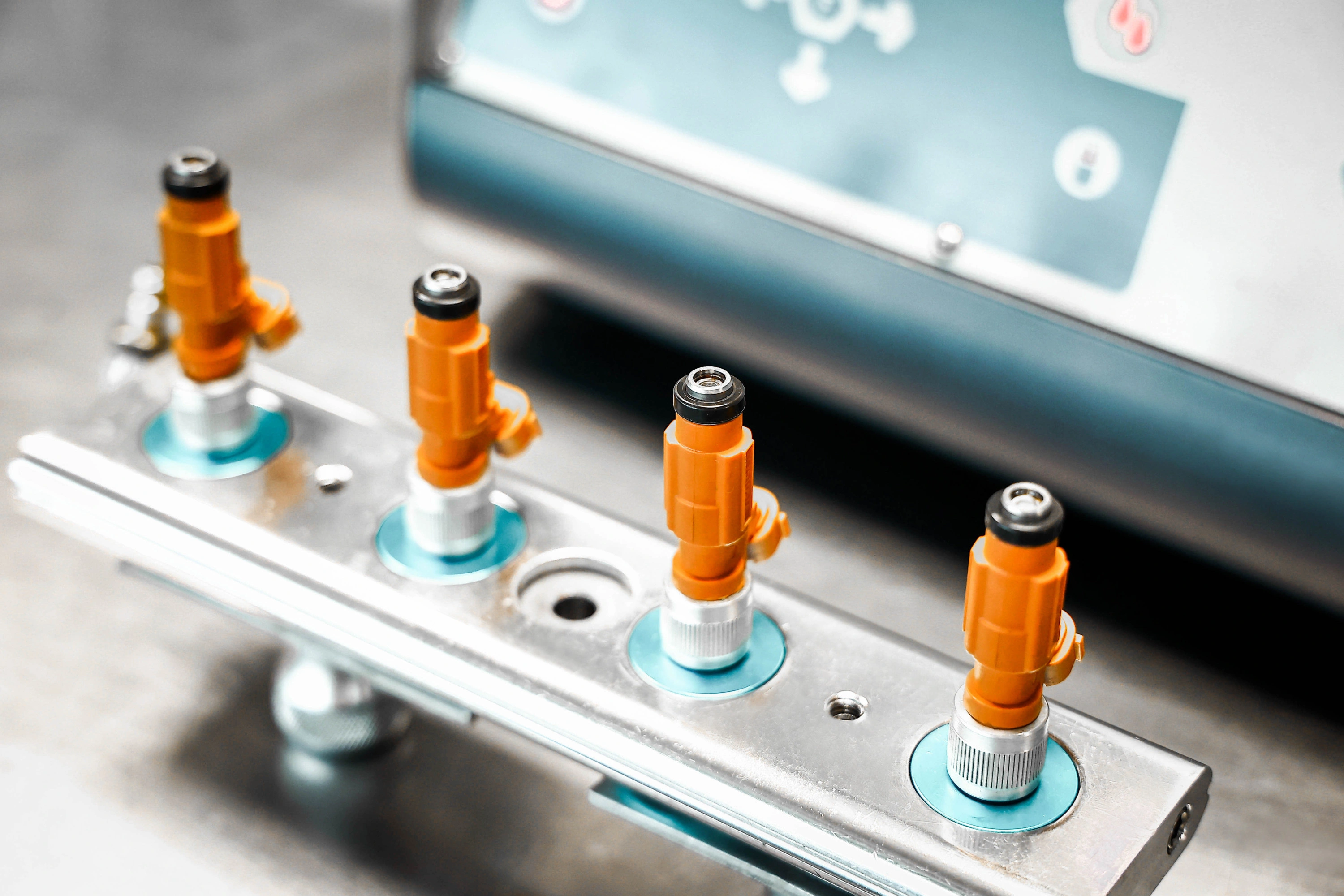

Carbon Zapp GDU.4R-X obsługuje jednocześnie maksymalnie cztery wtryskiwacze.

Tor dla MPI/PFI

Dla klasycznych EFI/MPFI zakres wynosi 0–10 bar.

Nie oznacza to, że każda część jest testowana przy dowolnej wartości z tego zakresu. Parametry ustalamy według konkretnego typu i procedury.

Tor wysokociśnieniowy

Maksymalna zdolność stanowiska wynosi 650 bar.

Jest to techniczna możliwość urządzenia, a nie ciśnienie właściwe dla każdego wtryskiwacza GDI. Nie ustawiamy 650 bar tylko dlatego, że badamy element bezpośredni z 2.2 Direct.

Dynamiczny pomiar ilości

Elektroniczny tor pomiarowy obejmuje zakres 1–1000 ml/min.

Dla dynamicznego sensora producent podaje:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Parametry te odnoszą się do czujnika dynamicznego pomiaru ilości. Nie przedstawiamy ich jako dokładności całej maszyny ani tolerancji badanego wtryskiwacza.

W zależności od części i planu testowego sprawdzamy między innymi dawkowanie, wydatek, szczelność, stabilność kolejnych pomiarów oraz zachowanie w różnych punktach procedury.

Przy obsługiwanych zastosowaniach wykorzystujemy RSP do badania czasu reakcji. Obserwujemy również rozpylanie.

Urządzenie posiada funkcje płukania oraz backflush. Obsługuje także kodowanie i generowanie indywidualnych danych korekcyjnych tam, gdzie konkretna technologia rzeczywiście ich używa.

Wyniki interpretujemy na podstawie danych pomiarowych, odpowiednich wartości odniesienia, procedur stanowiska oraz doświadczenia technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Nie każdy wtryskiwacz wymaga kodowania. Najpierw ustalamy, czy jego system sterowania w ogóle wykorzystuje indywidualny kod korekcyjny.

• Charakterystykę części określamy podczas odpowiednich testów.
• Kod generujemy tylko w technologii, która przewiduje jego stosowanie.
• Dwie sztuki tego samego typu mogą wykazywać niewielkie różnice pomiarowe.
• W obsługiwanych systemach indywidualna informacja pozwala sterownikowi uwzględnić charakterystykę konkretnego elementu.
• Klasycznego wtryskiwacza MPI/PFI nie kodujemy wyłącznie dlatego, że urządzenie posiada taką funkcję.
• Zakres zawsze wynika z konstrukcji i procedury dla konkretnego numeru części.

Rewitalizacja elementów piezoelektrycznych

Przy kompatybilnych konstrukcjach piezoelektrycznych wykonujemy rewitalizację stosu piezo, jeżeli pozwala na to budowa elementu i wynik wcześniejszej diagnostyki.

Nie stosujemy tej procedury do elektromagnetycznego wtryskiwacza tylko po to, aby rozszerzyć zakres wykonanych czynności.

Co otrzymuje klient?

Po zakończeniu obsługi przekazujemy informacje odnoszące się do konkretnie przebadanych elementów.

• Zachowujemy wynik pierwszego pomiaru.
• Przedstawiamy dane dotyczące dawkowania.
• Przekazujemy rezultat kontroli szczelności.
• Przy komplecie pokazujemy różnice pomiędzy czterema sztukami.
• Jeżeli procedura obejmuje pomiar reakcji, dołączamy jego wynik.
• Uwzględniamy ocenę rozpylania.
• Pokazujemy dane uzyskane po czyszczeniu.
• Przygotowujemy indywidualny protokół parametrów.
• Dołączamy certyfikat z badania stanowiskowego.
• Przed wydaniem przeprowadzamy kontrolę końcową.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy Opel Zafira B?

W tym modelu cena zależy między innymi od technologii wtrysku.

Dla wersji 1.6, 1.8 i 2.0 Turbo MPI/PFI sprawdzenie jednej sztuki kosztuje 45 zł netto.

Dla 2.2 Direct z bezpośrednim wtryskiem cena diagnostyki wynosi 103 zł netto za jedną sztukę.

W obu przypadkach diagnostyka obejmuje:

• test wstępny,
• czyszczenie w naszej pracowni,
• kontrolę końcową.

Przed kontaktem przygotuj numer starego wtryskiwacza lub VIN. Sama informacja Zafira B 2.2 albo Zafira B 1.8 nie zawsze wystarcza do jednoznacznego doboru części.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całą obsługę przekazanych wtryskiwaczy realizujemy również bez osobistej wizyty.

Organizujemy odbiór kurierski i przyjmujemy przesyłki z całej Polski. Dostępne są DPD, InPost oraz Paczkomat.

Po wykonaniu diagnostyki i uzgodnionych czynności zabezpieczamy części do transportu zwrotnego. Dostępny podzespół nowy albo zregenerowany również wysyłamy na podany adres.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie. Dostępność części może wpłynąć na termin przygotowania przesyłki, a dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Przygotowanie wtryskiwacza do przesyłki

Końcówkę oraz przyłącza zabezpieczamy przed zabrudzeniem i mechanicznym uderzeniem. Element nie powinien swobodnie przemieszczać się wewnątrz opakowania.

Przy demontażu benzynowego wtryskiwacza z silnika znaczenie ma również ochrona powierzchni uszczelniających oraz końcówki przed uszkodzeniem.

Do paczki należy dołączyć dane kontaktowe lub oznaczenie zlecenia.

Przebieg obsługi

• Otrzymujemy VIN lub numer elementu.
• Weryfikujemy typ MPI/PFI albo GDI.
• Organizujemy sposób dostarczenia.
• Po przyjęciu rejestrujemy każdą sztukę.
• Wykonujemy pomiary wejściowe.
• Przeprowadzamy czyszczenie w naszej pracowni.
• Powtarzamy odpowiednie badania.
• Przekazujemy wynik oraz informację o dalszym zakresie.
• Gotowe elementy przygotowujemy do przesyłki zwrotnej.

Korekty paliwowe

STFT i LTFT pokazują zmiany wprowadzane przez sterownik w celu utrzymania właściwego składu mieszanki.

• STFT to korekta krótkoterminowa reagująca na bieżące warunki.
• LTFT przedstawia zmianę utrwaloną w dłuższym okresie.
• Korekta dodatnia oznacza, że sterownik dodaje paliwo.
• Korekta ujemna oznacza, że dawkę ogranicza.

Przykładowe STFT +6% oznacza chwilowe zwiększenie dawki o około 6% względem wartości obliczonej przez sterownik. LTFT -4% wskazuje na długoterminowe zmniejszanie dawki.

Nie diagnozujemy konkretnego wtryskiwacza na podstawie samego STFT lub LTFT.

Wpływ na korekty mają także szczelność układu dolotowego, ciśnienie paliwa, pomiary powietrza, sondy lambda oraz inne elementy układu sterowania.

Wtryskiwacz o zmienionej wydajności może być jednym ze źródeł korekty, ale potwierdzamy to pomiarem stanowiskowym.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

W Zafira B występują konstrukcje pracujące w bardzo różnych warunkach. Dlatego przyczyn problemów nie sprowadzamy do jednego rodzaju zabrudzenia.

Zmiana chemiczna i osadowa

Produkty starzenia benzyny oraz zanieczyszczenia mogą osadzać się w precyzyjnych kanałach i na powierzchniach roboczych. Rezultatem bywa ograniczenie przepływu albo pogorszenie swobody ruchu elementu.

Zmiana mechaniczna

Powierzchnia odpowiedzialna za zamknięcie, ruchomy element lub końcówka rozpylająca mogą z czasem ulegać zużyciu. Taki problem może ujawnić się jako nieszczelność albo zmiana strugi mimo stosunkowo poprawnej dawki.

Zmiana elektryczna

Cewka i wewnętrzne połączenia są osobnym obszarem diagnostycznym. Dlatego prawidłowe czyszczenie nie musi zmienić wartości elektrycznej, która już wcześniej odbiegała od właściwych danych.

Bezpośredni wtrysk 2.2 Direct

Końcówka wtryskiwacza pracuje bezpośrednio przy komorze spalania i jest narażona na inne warunki cieplne niż element MPI/PFI zamontowany w kanale dolotowym.

Przy podejrzeniu przepuszczania nieszczelny wtryskiwacz benzynowy wymaga potwierdzenia na stanowisku. Sam objaw pracy silnika nie wskazuje jeszcze, która część układu jest przyczyną.

Skutkiem nieprawidłowej pracy mogą być między innymi nierówny udział cylindrów, zmiana korekt mieszanki, pogorszenie reakcji silnika oraz większe zużycie benzyny. Wysokie spalanie związane z wtryskiwaczami benzynowymi również wymaga oddzielenia od innych przyczyn wpływających na skład mieszanki.

Profesjonalny test pozwala sprawdzić, czy zmiana faktycznie znajduje się we wtryskiwaczu. Dopiero wyniki kilku prób pokazują jej charakter.

Wpływ jakości paliwa

Starzejąca się benzyna może pozostawiać związki sprzyjające tworzeniu osadów. Biokomponenty zwiększają znaczenie wilgoci pojawiającej się w układzie.

Do paliwa mogą również trafiać drobne zanieczyszczenia ze zbiornika i instalacji. Nie oznacza to, że każda zmiana parametrów wynika z jakości benzyny, ale jej stan jest jednym z czynników wpływających na czystość precyzyjnych elementów wtrysku.

Dlaczego warto wybrać specjalistyczny serwis?

Zafira B wymaga rozróżnienia technologii jeszcze przed rozpoczęciem właściwego badania.

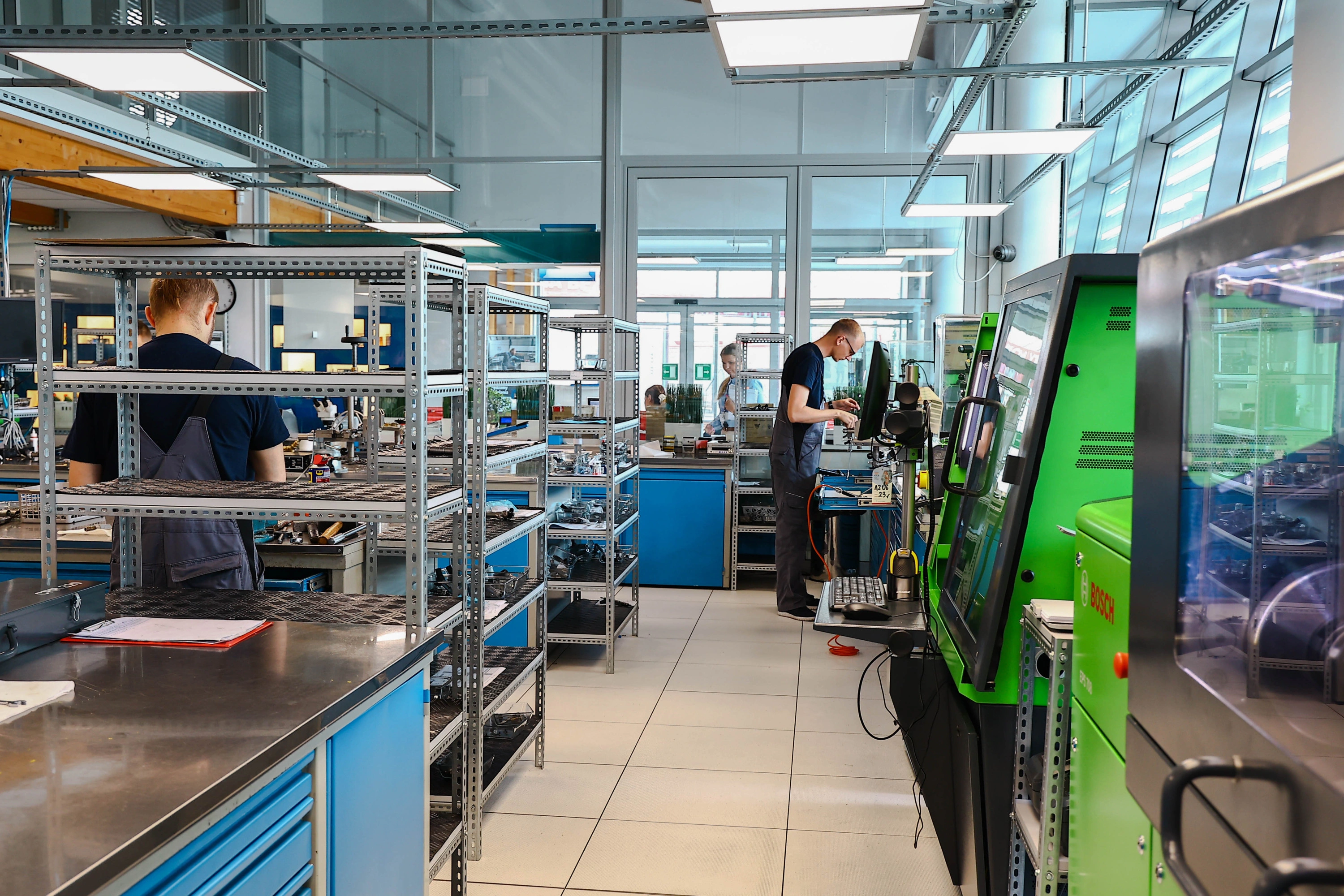

W naszej pracowni:

• identyfikujemy numer i konstrukcję wtryskiwacza,
• obsługujemy MPI/PFI oraz bezpośredni GDI,
• korzystamy z Carbon Zapp GDU.4R-X oraz innych specjalistycznych stanowisk,
• badamy do czterech wtryskiwaczy jednocześnie,
• zapisujemy parametry przed czyszczeniem,
• proces czyszczenia wykonujemy na przygotowanych stanowiskach,
• wracamy do tych samych obszarów pomiarowych podczas kontroli końcowej,
• nie utożsamiamy możliwości 650 bar z ciśnieniem właściwym dla każdej części,
• stosujemy kodowanie wyłącznie w systemach, które tego wymagają,
• zachowujemy przypisanie elementów do konkretnego zlecenia,
• dokumentujemy rezultaty badania,
• korzystamy z ponad 30 lat doświadczenia w pracy z układami wtryskowymi,
• przyjmujemy również zlecenia wysyłkowe.

Różnica między 1.8 MPI/PFI a 2.2 Direct nie polega więc wyłącznie na nazwie systemu. Oznacza inny sposób pracy części oraz inną procedurę stanowiskową.

FAQ

Czy wtryskiwacz może podawać prawidłową ilość paliwa i nadal być niesprawny?

Tak. Wydajność może wyglądać prawidłowo, podczas gdy problem dotyczy szczelności, parametrów elektrycznych, reakcji albo sposobu rozpylania.

Czy 2.2 Direct z Zafira B bada się przy 650 bar?

Nie traktujemy 650 bar jako obowiązkowego ciśnienia testowego. To maksymalna możliwość stanowiska, a rzeczywiste warunki wynikają z procedury konkretnego wtryskiwacza.

Co oznacza brak zmiany rezystancji po czyszczeniu?

Jeżeli odchylenie elektryczne przed i po procesie pozostaje praktycznie takie samo, czyszczenie nie usunęło jego przyczyny. Parametry hydrauliczne i elektryczne oceniamy oddzielnie.

Czy sam wygląd końcówki pozwala stwierdzić że wtryskiwacz jest sprawny?

Nie. Czysta powierzchnia zewnętrzna nie potwierdza prawidłowej dawki, szczelności ani powtarzalności podczas sterowania.

Dlaczego do doboru części potrzebny jest numer wtryskiwacza skoro znam pojemność silnika?

W obrębie jednej wersji modelowej mogą występować różne numery i warianty podzespołów. Numer starej części lub VIN ogranicza ryzyko dobrania niewłaściwego wykonania.

Sprawdzenie czyszczenie i regeneracja wtryskiwaczy Opel Zafira B

Wtryskiwacze z Opel Zafira B 1.6, 1.8, 2.0 Turbo oraz 2.2 Direct przyjmujemy do diagnostyki i procesu serwisowego w Pawlik Diesel Service. W sprawie konkretnego elementu lub kompletu zadzwoń pod numer 601 856 277.

Przed kontaktem przygotuj VIN albo numer znajdujący się na wymontowanym wtryskiwaczu. Na tej podstawie sprawdzamy właściwy wariant, technologię MPI/PFI lub GDI, cenę i dostępność części.

Przekazane elementy diagnozujemy, czyścimy i poddajemy kontroli końcowej. Sprawdzamy również dostępność odpowiedniego wtryskiwacza zregenerowanego albo nowego. Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.

Cena i dostępność: 601 856 277.
