Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Vectra C MPI PFI GDI 1.6 1.8 2.0 Turbo 2.2 Direct 2.8 V6 Turbo i 3.2 V6 już od 49 zł

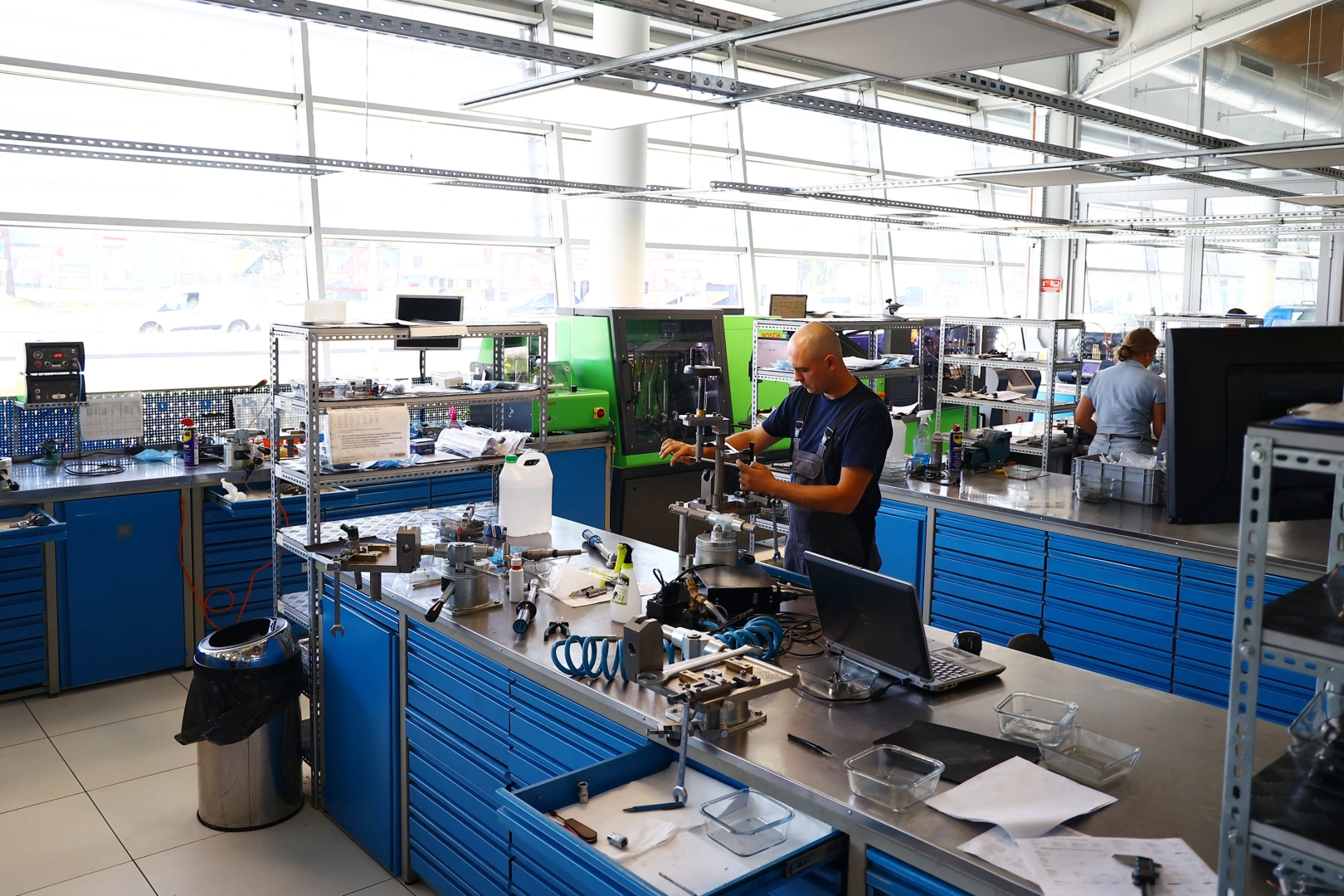

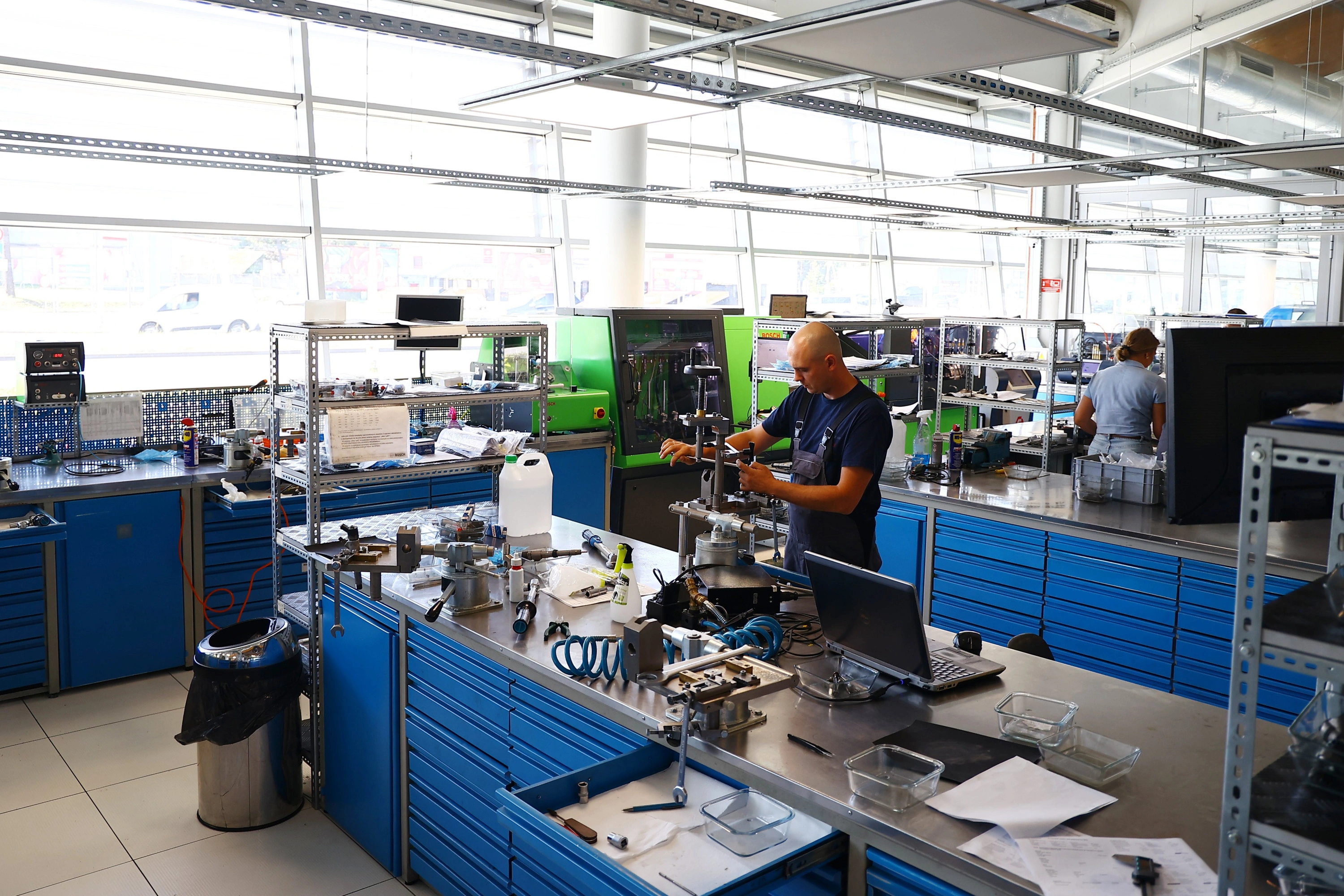

W naszej pracowni wykonujemy diagnostykę benzynowych układów pośrednich MPI/PFI oraz bezpośrednich GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Do pomiarów wykorzystujemy specjalistyczne stanowiska probiercze, a każdą część oceniamy na podstawie zestawu wyników, nie pojedynczej próby.
Vectra C jest dobrym przykładem, dlaczego przed testem trzeba ustalić dokładną wersję układu. 1.6, 1.8, 2.0 Turbo, 2.8 V6 Turbo i 3.2 V6 wykorzystują wtrysk pośredni MPI/PFI, natomiast 2.2 Direct pracuje z bezpośrednim wtryskiem GDI.
Sprawny przy jednej dawce niesprawny przy innej
Wtryskiwacz nie pracuje przez cały czas w jednym punkcie. Sterownik zmienia czas wysterowania i ilość podawanego paliwa, dlatego w naszej pracowni sprawdzamy zachowanie części w kilku warunkach.
Poniższe liczby są wyłącznie przykładami sposobu interpretacji pomiarów. Nie są wartościami referencyjnymi dla konkretnego wtryskiwacza Vectra C.
Najpierw sprawdzamy małą dawkę
Przy czterech wtryskiwaczach MPI możemy otrzymać w jednym punkcie 9,7 ml, 9,8 ml, 9,6 ml i 8,4 ml. Trzy sztuki pracują blisko siebie, czwarta podaje zauważalnie mniej.
Taki wynik szczególnie interesuje nas przy krótkim sterowaniu, ponieważ właśnie tam ograniczona reakcja lub przepływ mogą być bardziej widoczne.
Potem zmieniamy warunki zamiast powtarzać tę samą próbę
Przy większym wysterowaniu ten sam komplet może osiągnąć 34,5 ml, 34,7 ml, 34,4 ml i 34,0 ml. Różnica czwartej sztuki niemal zanika.
Gdybyśmy wykonali wyłącznie drugi test, wcześniejsze odchylenie mogłoby pozostać niewykryte.
Stabilny błąd i niestabilna praca to dwie różne sytuacje
Pierwszy element może trzy razy uzyskać 15,1 ml, 15,0 ml i 15,1 ml. Wynik jest powtarzalny.
Drugi daje kolejno 15,0 ml, 13,9 ml i 15,6 ml. Średnia może wyglądać pozornie poprawnie, ale kolejne cykle wyraźnie się rozjeżdżają. W takim przypadku koncentrujemy się na stabilności, a nie na jednej średniej liczbie.
Szczelność sprawdzamy wtedy gdy wtryskiwacz powinien być zamknięty
Poprawny wydatek nie wyklucza przecieku. Możliwa jest sytuacja, w której element kończy próbę dawkowania podobnie jak pozostałe, ale po odcięciu sterowania na końcówce pojawia się paliwo.
Dlatego nieszczelny wtryskiwacz benzynowy oceniamy w oddzielnej próbie, bez mieszania tego wyniku z wydatkiem.
| Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy | |
| CENA | od 70 zł |
| DOSTĘPNOŚĆ | dostępny |
| WYSYŁKA | 1 dzień roboczy* |
| GWARANCJA | 24 miesiące |
Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!
Parametry elektryczne stanowią osobną część badania
Sprawdzamy stan cewki i dostępne parametry elektryczne właściwe dla danej konstrukcji. Prawidłowy wynik elektryczny nie potwierdza jednak drożności kanałów ani jakości rozpylania.
Reakcję oceniamy tam gdzie przewiduje ją plan
Przykładowa różnica 690 µs względem 870 µs pokazuje, że dwie części nie odpowiadają na impuls w takim samym czasie. Dopiero zestawienie tego z dawką i pozostałymi próbami pozwala określić znaczenie odchylenia.

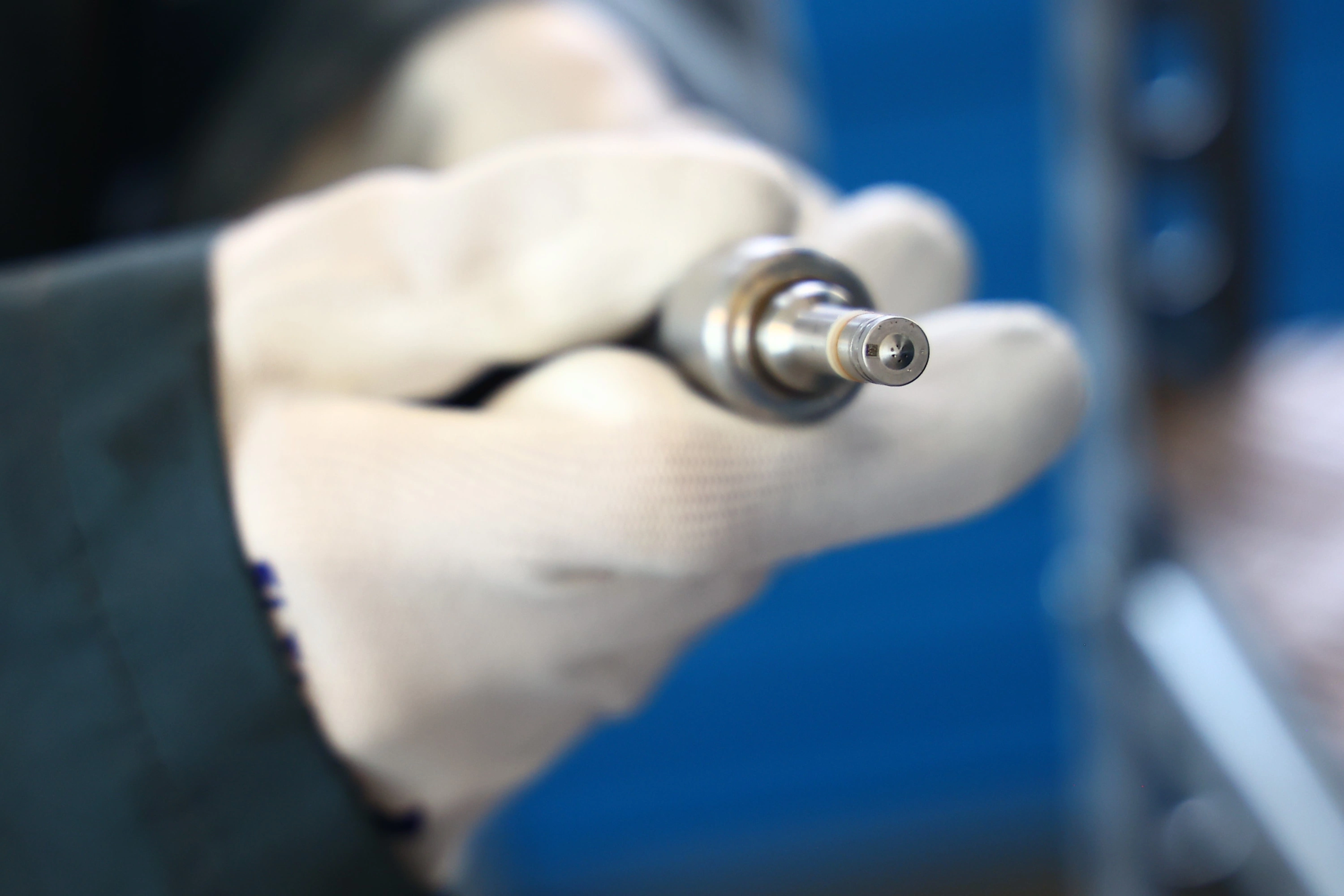

Struga potrafi ujawnić coś czego nie pokazuje sama objętość
Dwie menzurki mogą zawierać podobną ilość medium, a rozpylacze tworzyć zupełnie inny obraz. Ocenę ilościową i jakość rozpylania prowadzimy więc oddzielnie.
Przy badaniu kompletu:
- każda sztuka zachowuje własny wynik,
- zestawiamy części w jednakowych warunkach,
- jedna dobra sztuka nie potwierdza stanu całego zestawu,
- szukamy różnic zależnych od punktu pracy,
- oddzielamy problemy z dawką od przecieku i nieprawidłowego rozpylania,
- w silnikach V6 analizujemy wszystkie sześć wtryskiwaczy.

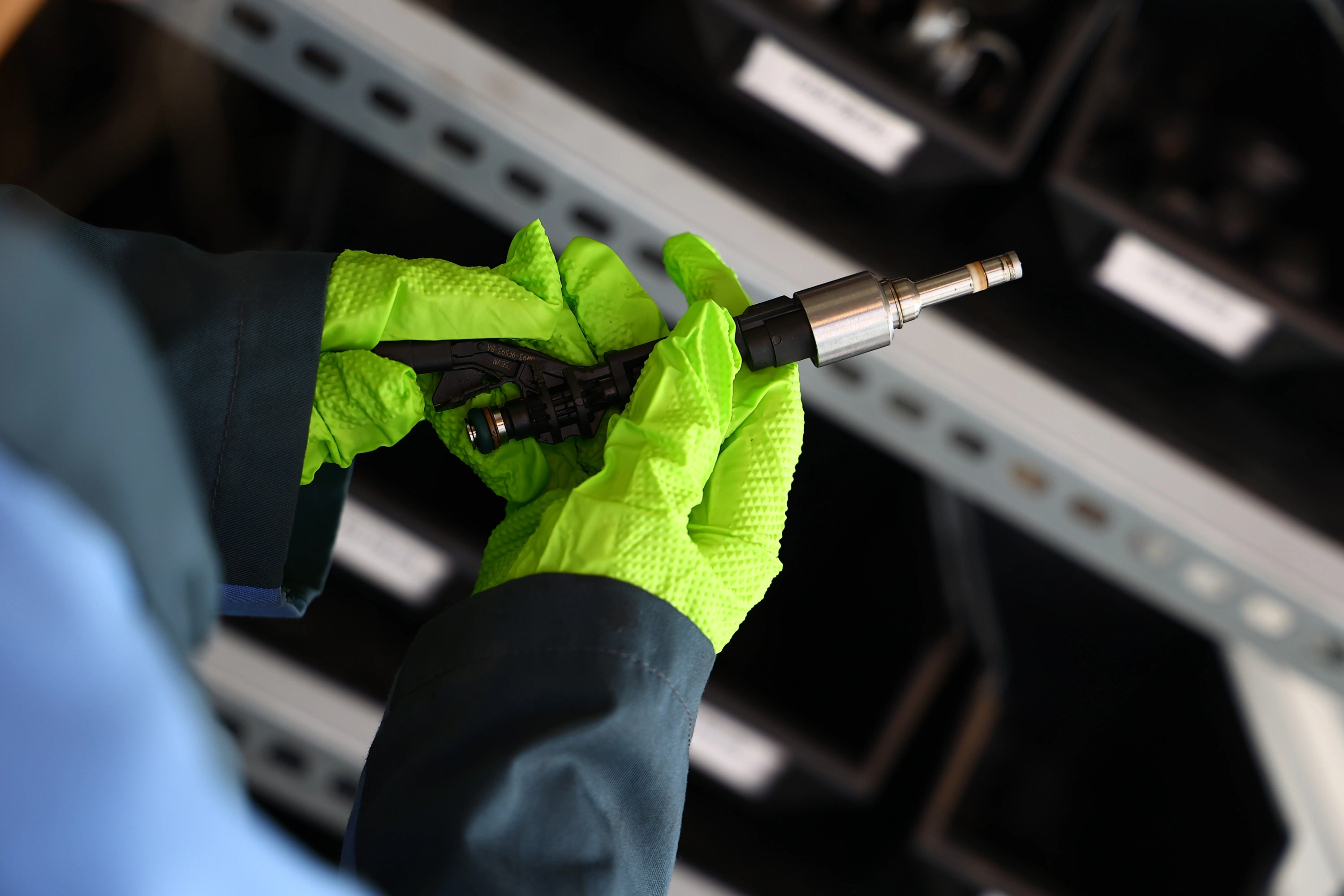

Numer części decyduje o tym co trafia na stanowisko
Dwa benzynowe wtryskiwacze z Vectra C mogą wymagać zupełnie innego przygotowania. Szczególnie istotne jest rozróżnienie klasycznych MPI/PFI od wysokociśnieniowego 2.2 Direct.
Po przyjęciu części:
- odczytujemy numer katalogowy,
- ustalamy producenta,
- rozpoznajemy rodzaj wtrysku,
- oglądamy obudowę, złącze i końcówkę,
- odnotowujemy uszkodzenia mechaniczne lub ślady niewłaściwego demontażu,
- kontrolujemy dostępne elementy elektryczne,
- przypisujemy każdą sztukę do odpowiedniego zlecenia.
Przy demontażu istotne jest również prawidłowe obchodzenie się z króćcami, złączami i uszczelnieniami. Wyjęcie wtryskiwacza benzynowego z silnika powinno odbywać się bez podważania elementów w sposób mogący uszkodzić korpus albo końcówkę.
Przed kontaktem najlepiej przygotować numer ze starej części lub VIN. Sama informacja Vectra C 2.2 nie wystarcza do pewnego doboru, ponieważ szczególne znaczenie ma rozróżnienie klasycznego wariantu od 2.2 Direct.
Vectra C 2.2 Direct wymaga innej procedury niż pozostałe wersje
| Cecha | MPI / PFI | GDI Direct |
|---|---|---|
01Miejsce podawania |
Benzyna trafia do kanału dolotowego. | Paliwo jest podawane bezpośrednio do cylindra. |
02Warunki ciśnieniowe |
Stosujemy procedurę dla pośredniego układu EFI/MPFI. | Badanie wymaga konfiguracji dla wtrysku wysokociśnieniowego. |
03Wyposażenie |
Adaptery oraz plan dopasowujemy do klasycznego wtryskiwacza pośredniego. | Potrzebne są elementy stanowiska odpowiednie dla konstrukcji GDI. |
04Wersje Vectra C |
1.6 1.8 2.0 Turbo 2.8 V6 Turbo i 3.2 V6. | 2.2 Direct. |
05Ocena wyniku |
Porównujemy dawkowanie, stabilność, szczelność i dostępne parametry zgodnie z planem. | Analizujemy charakterystykę według procedury właściwej dla wtrysku bezpośredniego. |
Najpierw zapisujemy problem a dopiero później go usuwamy
Jeżeli rozpoczęlibyśmy od czyszczenia, stracilibyśmy informację o stanie początkowym. Dlatego przed procesem zapisujemy dawkowanie, szczelność, stabilność i inne dostępne parametry.
Dopiero później w naszej pracowni:
- oczyszczamy powierzchnie części,
- przygotowujemy wtryskiwacz do odpowiedniej metody,
- wykonujemy proces ultradźwiękowy w kompatybilnych konstrukcjach,
- płuczemy kanały wewnętrzne,
- pracujemy nad osadem w obrębie rozpylacza,
- stosujemy płukanie wsteczne tam, gdzie pozwala na to konstrukcja,
- przygotowujemy część do ponownego pomiaru.
Czyszczenie ultradźwiękowe wtryskiwaczy benzynowych jest jednym z etapów wykorzystywanych w odpowiednich konstrukcjach, ale nie zastępuje kontroli wnętrza i ponownego badania.
Nie przyjmujemy też założenia, że każde odchylenie wynika z zabrudzenia. Trwałe uszkodzenie cewki, końcówki czy elementu mechanicznego wymaga innego wniosku niż ograniczenie drożności przez osad.

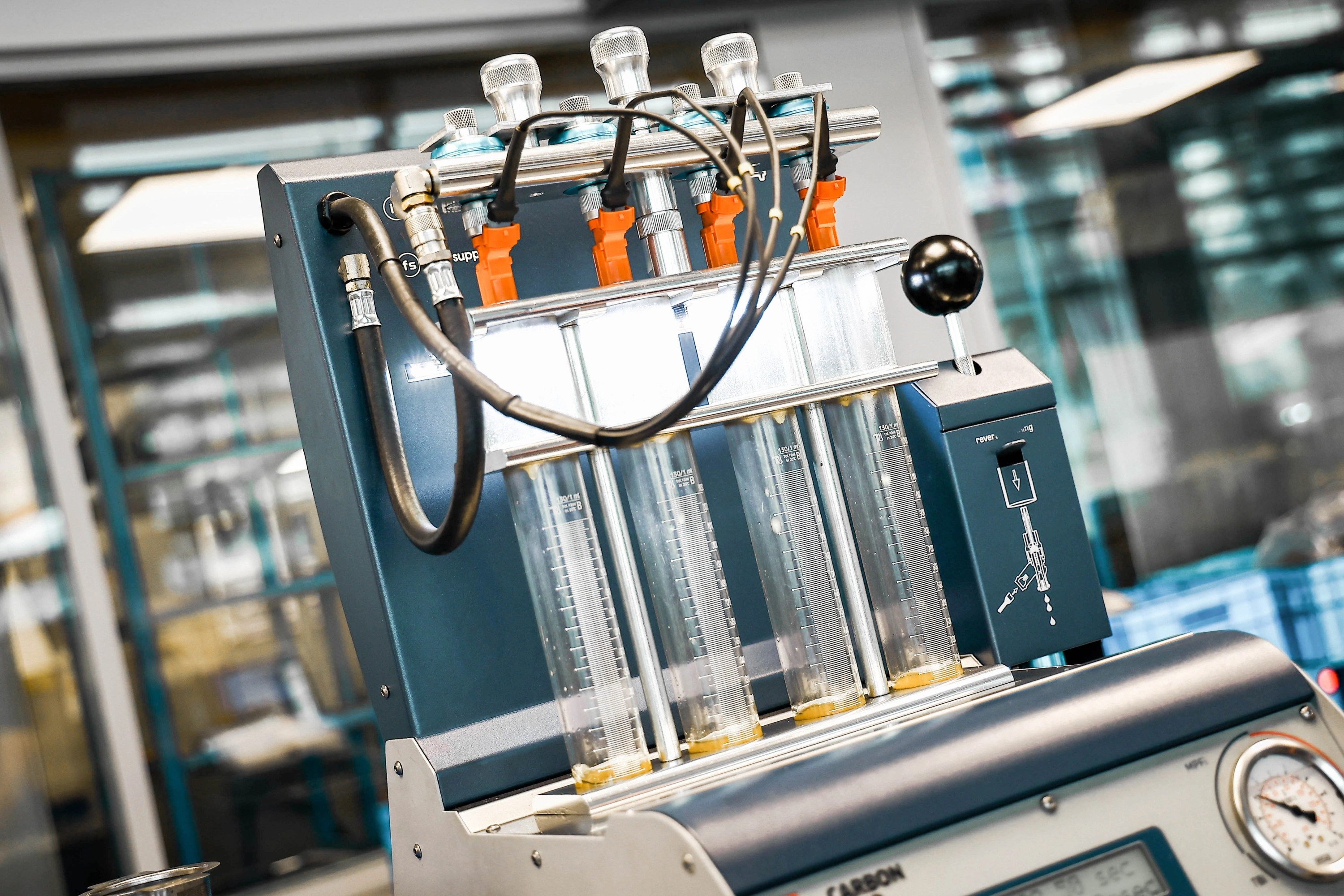

Na Carbon Zapp GDU.4R-X odtwarzamy więcej niż jeden warunek pracy
Stanowisko GDU.4R-X wykorzystujemy zarówno do konwencjonalnych benzynowych EFI/MPFI, jak i wtryskiwaczy bezpośrednich GDI. Jednocześnie obsługuje ono do czterech sztuk.
W Vectra C pozwala nam to między innymi:
- zestawić cztery MPI/PFI z jednostek czterocylindrowych,
- podłączyć komplet czterech wtryskiwaczy z 2.2 Direct,
- badać sześciocylindrowe 2.8 V6 Turbo i 3.2 V6 w kolejnych seriach przy zachowaniu porównywalnych ustawień.
Dla klasycznych EFI/MPFI stanowisko wykorzystuje zakres 0–10 bar. Maksymalna zdolność ciśnieniowa GDU.4R-X wynosi 650 bar, ale nie oznacza to, że każdy wtryskiwacz badamy przy 650 bar.
Ciśnienie dobieramy do technologii i konkretnej procedury.
Dane zamiast oceny na oko
W zależności od obsługiwanej aplikacji wykorzystujemy:
- elektroniczny dynamiczny pomiar ilości medium,
- badanie dawkowania w różnych punktach,
- kontrolę szczelności,
- ocenę powtarzalności,
- pomiar reakcji przez system RSP,
- porównanie kilku sztuk,
- obserwację sposobu rozpylania,
- funkcje płukania i backflush.
Dla dynamicznego czujnika pomiarowego producent podaje ±0,1% dokładności, ±0,05% powtarzalności oraz zakres 1–1000 ml/min. Parametry te dotyczą właśnie dynamicznego toru pomiarowego, nie są uniwersalną deklaracją dokładności całej maszyny.
Jeżeli wtryskiwacz spełnia wymagania przy jednej większej dawce, nie kończymy na tym oceny. Charakterystyka przy mniejszym wysterowaniu, szczelność albo reakcja mogą wyglądać inaczej.
Wniosek budujemy z danych pomiarowych, odpowiednich wartości odniesienia, procedur stanowiska oraz doświadczenia technika.
Drugi test ma odpowiedzieć czy zniknęło konkretne odchylenie
| Obszar badania | Przed czyszczeniem | Po czyszczeniu | Interpretacja |
|---|---|---|---|
01Krótka dawka |
8,9 ml | 10,1 ml | W tym punkcie ilość podawanego medium wzrosła. |
02Większa dawka |
33,6 ml | 33,9 ml | Zmiana jest mała, więc odchylenie nie koncentrowało się w tym punkcie. |
03Trzy powtórzenia |
17,3 / 16,1 / 17,8 ml | 17,5 / 17,4 / 17,5 ml | Po procesie kolejne cykle są znacznie bardziej zbliżone. |
04Szczelność |
ślad po 55 s | brak przecieku przez 100 s | W ponowionej próbie wtryskiwacz pozostał zamknięty. |
05Rozpylanie |
struga skupiona jednostronnie | bardziej równomierny obraz | Zmienił się sposób rozprowadzenia medium przez rozpylacz. |
Kod powstaje tylko dla konstrukcji która rzeczywiście go wykorzystuje
Nie każdy wtryskiwacz benzynowy otrzymuje kod korekcyjny. Funkcja ma zastosowanie wyłącznie wtedy, gdy określona technologia przewiduje zapisywanie indywidualnej charakterystyki części.
W obsługiwanych zastosowaniach:
- identyfikujemy dokładny typ,
- mierzymy charakterystykę konkretnej sztuki,
- wykorzystujemy procedurę przewidzianą przez stanowisko,
- generujemy kod tylko tam, gdzie jest technicznie wymagany,
- przekazujemy uzyskane dane do dalszego wykorzystania.
Dwa pozornie takie same wtryskiwacze mogą osiągać nieco inne wyniki. Kod pozwala sterownikowi uwzględnić indywidualną charakterystykę tam, gdzie dany system został do tego zaprojektowany.
Nie przedstawiamy kodowania jako obowiązkowej czynności dla klasycznych MPI/PFI Vectra C.
Rewitalizacja elementów piezoelektrycznych
W wybranych kompatybilnych konstrukcjach wykonujemy procedurę służącą przywracaniu właściwości stosu piezoelektrycznego. Decydują o niej typ części, jej budowa oraz wynik wcześniejszej diagnostyki.
Nie odnosimy tej funkcji automatycznie do każdego wtryskiwacza GDI ani do elektromagnetycznych MPI/PFI.

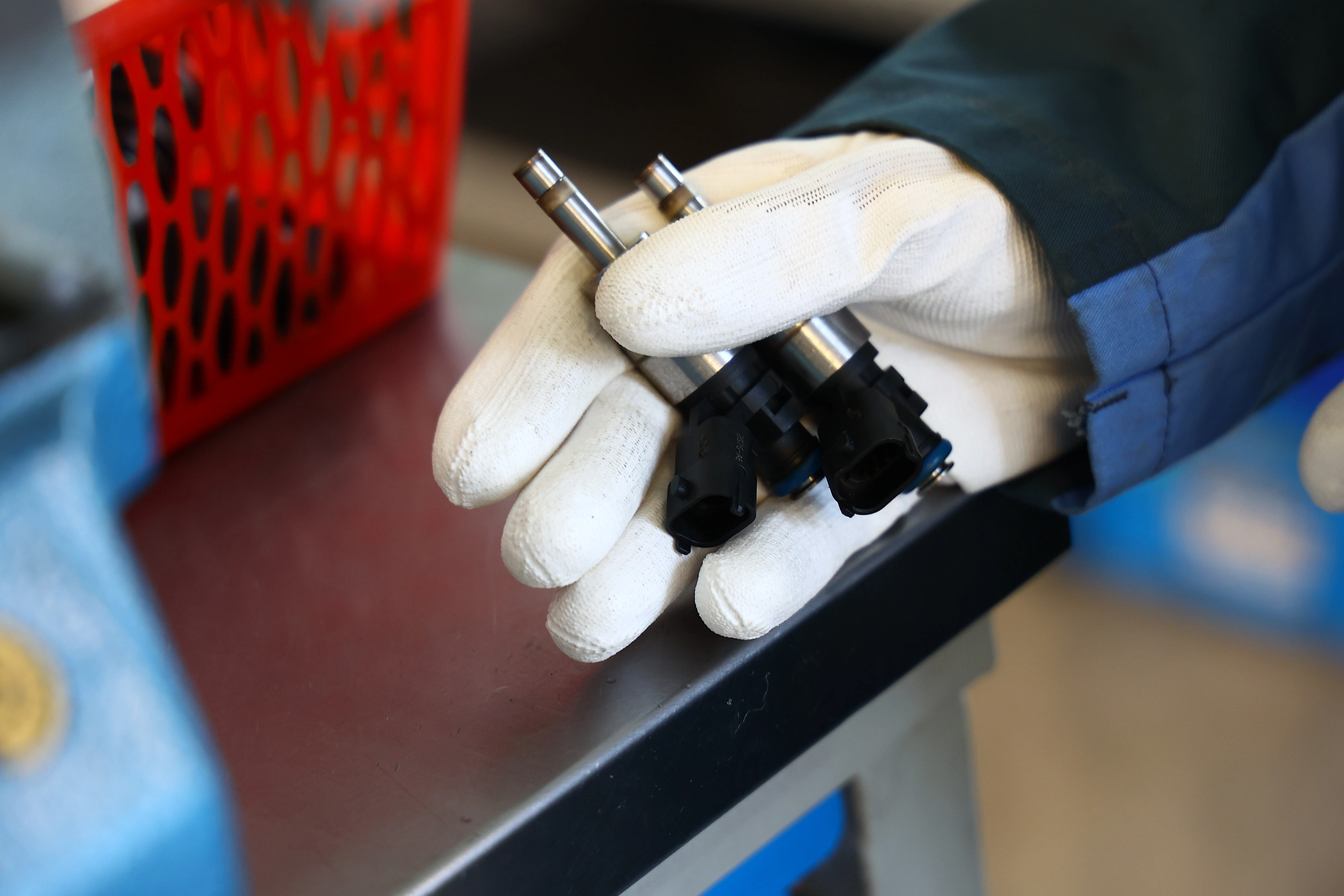

Po zakończeniu badania wynik pozostaje przypisany do konkretnej sztuki
Dokumentacja końcowa ma pokazać, co rzeczywiście zostało zmierzone i co zmieniło się podczas procesu.
W zależności od przeprowadzonego planu przekazujemy:
- rezultat diagnostyki wejściowej,
- najważniejsze wartości dawkowania,
- informację z próby szczelności,
- zapis powtarzalności kolejnych cykli,
- wynik pomiaru reakcji, jeśli był wykonywany,
- ocenę sposobu rozpylania,
- dane otrzymane po czyszczeniu,
- porównanie kompletu,
- indywidualny protokół parametrów,
- certyfikat z badania stanowiskowego,
- wynik końcowej kontroli jakości.
Przy V6 zachowujemy oznaczenia wszystkich sześciu sztuk również wtedy, gdy badanie stanowiskowe odbywa się w więcej niż jednej serii.
Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.
Cena zależy również od tego czy badamy MPI PFI czy 2.2 Direct GDI
W Vectra C występują obie technologie, dlatego koszt pojedynczej diagnostyki zależy między innymi od rodzaju wtrysku.
Sprawdzenie jednej sztuki wtrysku pośredniego kosztuje 45 zł netto. Sprawdzenie jednego wtryskiwacza bezpośredniego kosztuje 103 zł netto.
W obu przypadkach diagnostyka obejmuje test początkowy, czyszczenie wykonywane w naszej pracowni i kontrolę końcową. Cena dotyczy jednej sztuki.
Przed rozmową przygotuj numer wymontowanego wtryskiwacza albo VIN. Jest to szczególnie ważne przy rozróżnianiu 2.2 Direct od innych benzynowych wersji Vectra C.
Diagnostyka wysyłkowa bez osobistej wizyty w serwisie
Samochód nie musi trafiać do naszej pracowni. Przyjmujemy wymontowane wtryskiwacze z całej Polski i prowadzimy cały proces na przesłanych częściach.
Po otrzymaniu numeru wtryskiwacza lub VIN:
- ustalamy właściwy wariant,
- organizujemy odbiór kurierski,
- rejestrujemy dostarczone części,
- wykonujemy pomiary wejściowe,
- realizujemy czyszczenie oraz uzasadniony zakres regeneracji,
- przeprowadzamy kontrolę po procesie,
- przygotowujemy wynik,
- wysyłamy sprawdzone elementy albo dobrany podzespół pod wskazany adres.
Obsługujemy przesyłki DPD, InPost oraz do Paczkomatu. Dostępna część nowa lub zregenerowana może zostać przygotowana do wysłania nawet w ciągu 24 godzin.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczony jest oddzielnie. Jeżeli dalsze prace wymagają części, ich dostępność może wpłynąć na termin przygotowania przesyłki.
Przygotowanie wtryskiwacza do transportu
Zabezpiecz miejsca przyłączy przed przedostaniem się brudu. Część unieruchom w opakowaniu, a przy komplecie rozdziel elementy tak, aby podczas przewozu nie uderzały o siebie. Dołącz dane kontaktowe i informacje dotyczące zlecenia.
STFT i LTFT pokazują kierunek regulacji a nie numer uszkodzonego wtryskiwacza
Korekty paliwowe informują, w jaki sposób sterownik zmienia dawkę w odpowiedzi na aktualne warunki pracy silnika.
- STFT reaguje krótkoterminowo i zmienia się na bieżąco.
- LTFT pokazuje korektę wypracowaną w dłuższym okresie.
- Wartość dodatnia oznacza dodawanie paliwa.
- Wartość ujemna oznacza ograniczanie dawki.
Przykładowo STFT +11% oznacza, że sterownik w danej chwili zwiększa dawkę, natomiast LTFT -7% wskazuje utrwaloną korektę w stronę jej zmniejszenia.
Wtryskiwacz o ograniczonym wydatku może współtworzyć warunki prowadzące do korekty dodatniej. Element podający zbyt dużo benzyny albo niewłaściwie domykający przepływ może działać w przeciwnym kierunku.
Nie wskazujemy jednak konkretnego wtryskiwacza na podstawie samego STFT lub LTFT. Podobny zapis mogą powodować również układ dolotowy, ciśnienie paliwa, zapłon, czujniki i mechaniczny stan jednostki.
Zużycie wtryskiwacza nie zawsze daje ten sam zestaw objawów
Osad na końcówce to tylko jeden scenariusz. W innej części stopniowo ogranicza się przekrój kanału, kolejna zaczyna reagować nierówno elektrycznie, a jeszcze inna przestaje dokładnie zamykać przepływ.
Dlatego podczas badania patrzymy na rodzaj zmiany, a nie szukamy jednej uniwersalnej usterki.
Gdy problem dotyczy przepływu, osady, nagar albo drobne zanieczyszczenia paliwa mogą ograniczyć ilość benzyny przechodzącej przez precyzyjne kanały. W silniku objaw może być bardziej widoczny przy małej dawce niż podczas mocniejszego obciążenia.
Gdy problem występuje po zamknięciu, interesuje nas szczelność. Paliwo przedostające się przez końcówkę mimo braku wysterowania wpływa na skład mieszanki inaczej niż wtryskiwacz podający za mało.
Gdy zmienia się część elektromagnetyczna, wtryskiwacz może reagować później albo nie zachowywać stabilności kolejnych cykli.
Gdy zużywa się obszar rozpylający, prawidłowa objętość nie musi oznaczać właściwego rozprowadzenia benzyny. Zbyt skupiona lub asymetryczna struga zmienia sposób tworzenia mieszanki.
W samochodzie może się to ujawnić między innymi nierówną pracą jednego cylindra, trudniejszym utrzymaniem stabilnego biegu jałowego, zmianą korekt paliwowych, słabszą reakcją na obciążenie albo wzrostem zużycia benzyny.
Kontrolka Check Engine przy problemach z wtryskiwaczami benzynowymi jest sygnałem do dalszej diagnostyki, ale sam zapis błędu nie potwierdza jeszcze uszkodzenia konkretnej sztuki. Podobny efekt mogą wywołać także inne elementy odpowiedzialne za skład mieszanki i zapłon.
Profesjonalny test pozwala określić, czy odchylenie znajduje się po stronie dawkowania, szczelności, reakcji czy rozpylania. Bez pomiaru trudno rozdzielić te przypadki tylko na podstawie zachowania silnika.
Znaczenie jakości benzyny
Paliwo również starzeje się i może pozostawiać produkty utleniania oraz osady na precyzyjnych powierzchniach. Biokomponenty zwiększają znaczenie wilgoci podczas długiego magazynowania benzyny.
Drobne zanieczyszczenia mogą docierać z paliwem do kanałów wtryskiwacza, a obecność wody sprzyja miejscowej korozji. Dlatego stan części zależy nie tylko od przebiegu samochodu, ale również od jakości paliwa oraz okresów postoju.
W Vectra C istotna jest obsługa dwóch różnych technologii benzynowych
Przy tym modelu jedna pracownia musi poprawnie obsłużyć zarówno klasyczny MPI/PFI, jak i wysokociśnieniowy 2.2 Direct. To wymaga nie tylko aparatury, lecz także właściwej identyfikacji części i doboru procedury.
W naszym procesie łączymy:
- ponad 30 lat doświadczenia przy układach wtryskowych,
- diagnostykę konstrukcji pośrednich i bezpośrednich,
- Carbon Zapp GDU.4R-X z możliwością jednoczesnej obsługi do czterech wtryskiwaczy,
- zakres do 650 bar dla właściwych zastosowań GDI,
- badanie wejściowe przed rozpoczęciem procesu,
- porównywalną kontrolę po czyszczeniu,
- płukanie wsteczne kompatybilnych konstrukcji,
- pomiar reakcji w obsługiwanych aplikacjach,
- kodowanie tylko technologii, które rzeczywiście go wymagają,
- wydzielone stanowiska kolejnych etapów pracy,
- oznaczenie części przez cały czas realizacji,
- dokumentowanie wyniku każdej sztuki,
- przyjmowanie przesyłek z całej Polski.
Przy 2.2 Direct szczególnego znaczenia nabiera właściwa procedura GDI. Przy 2.8 V6 Turbo i 3.2 V6 organizujemy natomiast badanie tak, aby wyniki wszystkich sześciu MPI/PFI pozostały ze sobą porównywalne.
FAQ
Czy napis Direct w Vectra C 2.2 rzeczywiście oznacza inny rodzaj wtryskiwacza?
Tak. 2.2 Direct wykorzystuje bezpośredni wtrysk benzyny, dlatego nie badamy jego wtryskiwaczy według procedury przeznaczonej dla klasycznych MPI/PFI.
Czy obecność turbiny oznacza że 2.0 Turbo i 2.8 V6 Turbo mają GDI?
Nie. W tych wersjach Vectra C występuje wielopunktowy wtrysk pośredni MPI/PFI. Doładowanie i sposób podawania benzyny to dwa oddzielne zagadnienia.
Dlaczego w V6 nie wystarczy przebadać czterech z sześciu wtryskiwaczy?
Pozostałe dwie sztuki mogą mieć inną charakterystykę. Dlatego cały zestaw sprawdzamy w porównywalnych warunkach, nawet jeżeli wymaga to kolejnej serii na stanowisku.
Czy test końcowy musi mieć identyczne ustawienia jak pierwszy?
Dla wartości, które chcemy bezpośrednio porównać, zachowujemy porównywalne warunki. Inaczej nie dałoby się rzetelnie określić zmiany.
Czy dobór części po samym oznaczeniu 2.2 jest wystarczający?
Nie. Przed doborem prosimy o numer starego wtryskiwacza lub VIN, ponieważ trzeba potwierdzić konkretny wariant układu.
Sprawdzenie czyszczenie i regeneracja wtryskiwaczy Opel Vectra C
W sprawie wtryskiwaczy benzynowych Opel Vectra C 1.6, 1.8, 2.0 Turbo, 2.2 Direct, 2.8 V6 Turbo lub 3.2 V6 skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.
Po numerze dostarczonej części albo VIN ustalamy właściwą technologię MPI/PFI lub GDI. Przekazane do naszej pracowni wtryskiwacze diagnozujemy, czyścimy i poddajemy uzasadnionym czynnościom regeneracyjnym, a rezultat kontrolujemy w ponownym teście. Sprawdzamy również dostępność właściwego podzespołu zregenerowanego lub nowego.
Organizujemy odbiór kurierski oraz wysyłkę w całej Polsce. Pod numerem 601 856 277 sprawdzamy aktualną cenę, dostępność części i zakres obsługi.
Komentarze
