Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Senator B MPI PFI 2.5 2.6 i 3.0 już od 49 zł

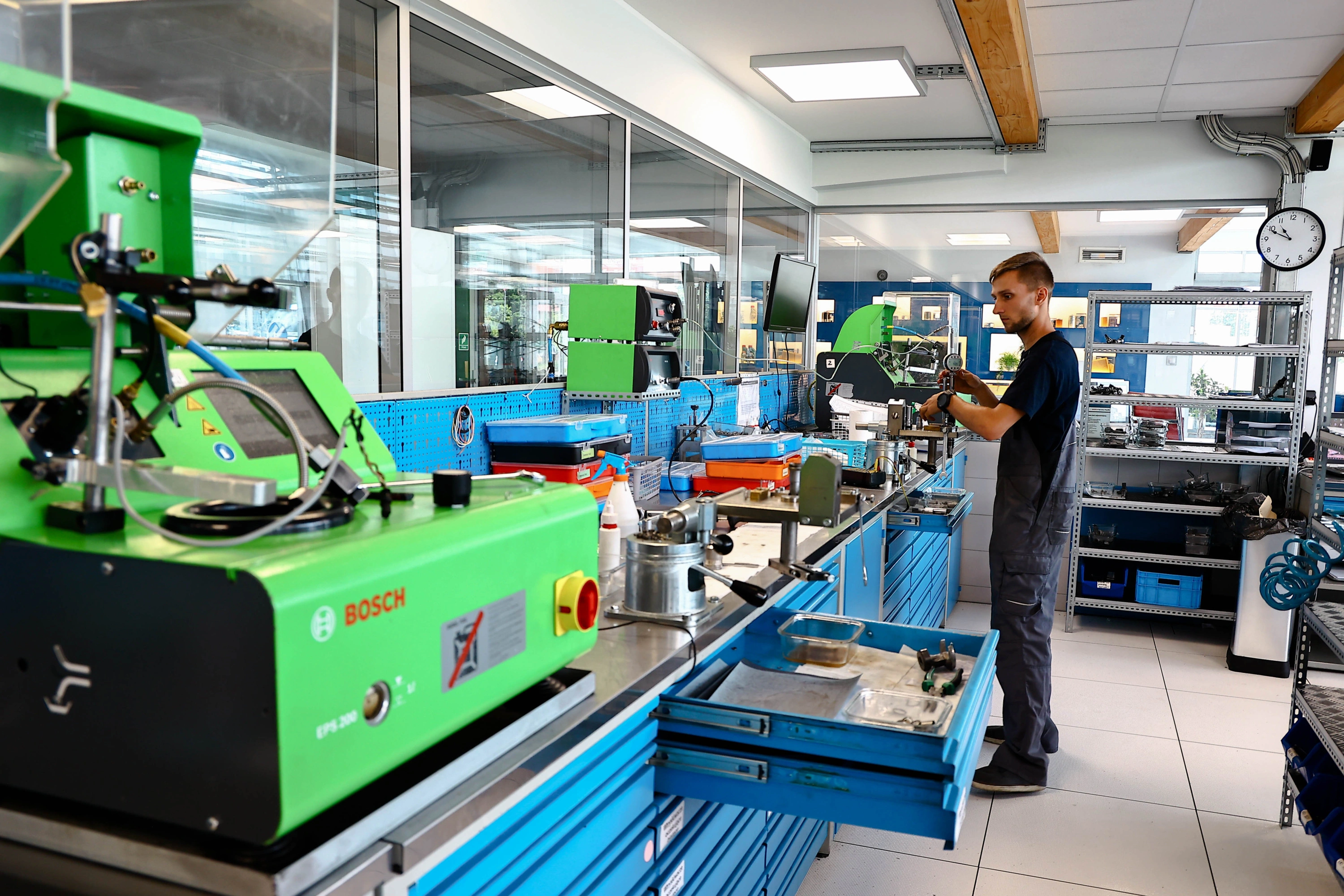

W naszej pracowni wykonujemy diagnostykę benzynowych układów wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Dysponujemy stanowiskami probierczymi przeznaczonymi do różnych technologii, a pomiary prowadzi zespół techników zajmujących się układami wtryskowymi.

Oceny nie rozpoczynamy od czyszczenia. Najpierw rejestrujemy rzeczywisty sposób pracy przekazanych elementów, dzięki czemu po procesie mamy konkretny wynik do porównania.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

W sześciocylindrowym komplecie nie zawsze problemem jest wtryskiwacz podający stale najmniejszą ilość paliwa. Czasem istotna okazuje się proporcja pomiędzy wynikami uzyskanymi przy dwóch różnych sposobach sterowania.

Poniższe wartości są przykładami orientacyjnymi. Pokazują sposób interpretacji, ale nie są parametrami referencyjnymi konkretnego wtryskiwacza Opel Senator B.

Proporcja dawki przy dwóch różnych sterowaniach

W przykładowym teście pięć sztuk zwiększa ilość medium z około 7,1–7,3 ml do 18,4–18,8 ml po zmianie sposobu sterowania.

Szósta sztuka uzyskuje 6,2 ml, a w drugim punkcie 18,1 ml.

Przy większej dawce jej wynik zbliża się więc do kompletu. Odchylenie jest znacznie bardziej widoczne przy krótszym sterowaniu.

Nie oceniamy wtedy wyłącznie wartości 18,1 ml. Ważne jest to, że charakterystyka wzrostu różni się od pozostałych pięciu elementów.

Suma sześciu sztuk nie pokazuje wszystkiego

Cały komplet może w jednej próbie podać przykładowo 112,4 ml. Taka liczba sama w sobie niewiele mówi o równomierności.

Po rozdzieleniu wyniku widzimy, że pięć elementów mieści się w przedziale 18,6–19,0 ml, a jeden kończy próbę z 18,0 ml.

Dlatego zawsze zachowujemy wynik pojedynczej sztuki, a nie tylko sumę zestawu.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Szczelność obserwujemy po zakończeniu dawkowania

W osobnej próbie wyłączamy sterowanie i kontrolujemy zachowanie końcówki.

Pięć elementów pozostaje suchych przez pełne 110 s. Na szóstej sztuce pierwsza kropla pojawia się po 86 s.

Nie jest to dowód na zbyt małą wydajność podczas otwarcia. To osobny problem dotyczący zamknięcia wtryskiwacza.

Powtarzalność wyrażona liczbą odchyleń

Nie musimy przedstawiać dziesięciu kolejnych wartości, żeby pokazać problem.

W serii 12 identycznych prób pięć wtryskiwaczy pozostaje w swoim przedziale we wszystkich powtórzeniach. Szósta sztuka wychodzi poza niego 4 razy na 12 cykli.

Taki zapis pokazuje niestabilność, która mogłaby zniknąć po wyliczeniu jednej średniej.

Kontrola elektryczna

W konstrukcji elektromagnetycznej sprawdzamy parametry części elektrycznej odpowiednie dla konkretnego typu.

Przykładowy komplet może mieścić się między 15,4 a 15,7 Ω. Jeżeli element z niestabilnym dawkowaniem również znajduje się w tym zakresie, przyczyny nie przypisujemy automatycznie cewce.

Pomiar elektryczny jest więc częścią diagnostyki, a nie jej końcowym werdyktem.

Reakcja na sterowanie

Jeżeli plan badania konkretnego typu obejmuje tę funkcję, sprawdzamy również reakcję wtryskiwacza.

Przykładowo pięć sztuk reaguje w przedziale 0,82–0,86 ms, natomiast szósta osiąga 1,01 ms.

Znaczenie wyniku ustalamy dopiero po zestawieniu go z dawkowaniem, szczelnością i zachowaniem elementu w innych próbach.

Rozpylanie nie jest tym samym co wydatek

W jednej parze wtryskiwaczy wynik ilościowy wynosi przykładowo 18,8 ml i 18,7 ml. Ilości są praktycznie takie same.

Jeżeli jednak jedna struga przez część próby jest wyraźnie asymetryczna, zapisujemy różnicę mimo podobnej objętości. Sam pomiar w mililitrach nie pokazuje jakości rozprowadzenia paliwa.

Dlaczego każdy wtryskiwacz powinien być badany indywidualnie i dlaczego warto sprawdzić cały komplet?

Senator B 2.5, 2.6 i 3.0 ma po sześć benzynowych wtryskiwaczy. Dlatego wynik jednej sztuki traktujemy jako część większego obrazu.

• Każdy z sześciu elementów zachowuje własny zapis parametrów.
• Prawidłowa pierwsza sztuka nie potwierdza stanu kolejnych pięciu.
• Porównujemy nie tylko pojedyncze dawki, lecz także sposób, w jaki zmieniają się one pomiędzy punktami testowymi.
• Wtryskiwacz o podobnym wydatku może różnić się szczelnością albo rozpylaniem.
• Element prawidłowy elektrycznie nadal może mieć problem hydrauliczny.
• Pełny zestaw pokazuje, czy odstaje jedna część, czy kilka elementów wykazuje podobną zmianę charakterystyki.

Carbon Zapp GDU.4R-X obsługuje maksymalnie cztery wtryskiwacze jednocześnie. Sześcioczęściowy komplet badamy więc w kolejnych seriach, a następnie porównujemy wyniki wszystkich sześciu sztuk.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

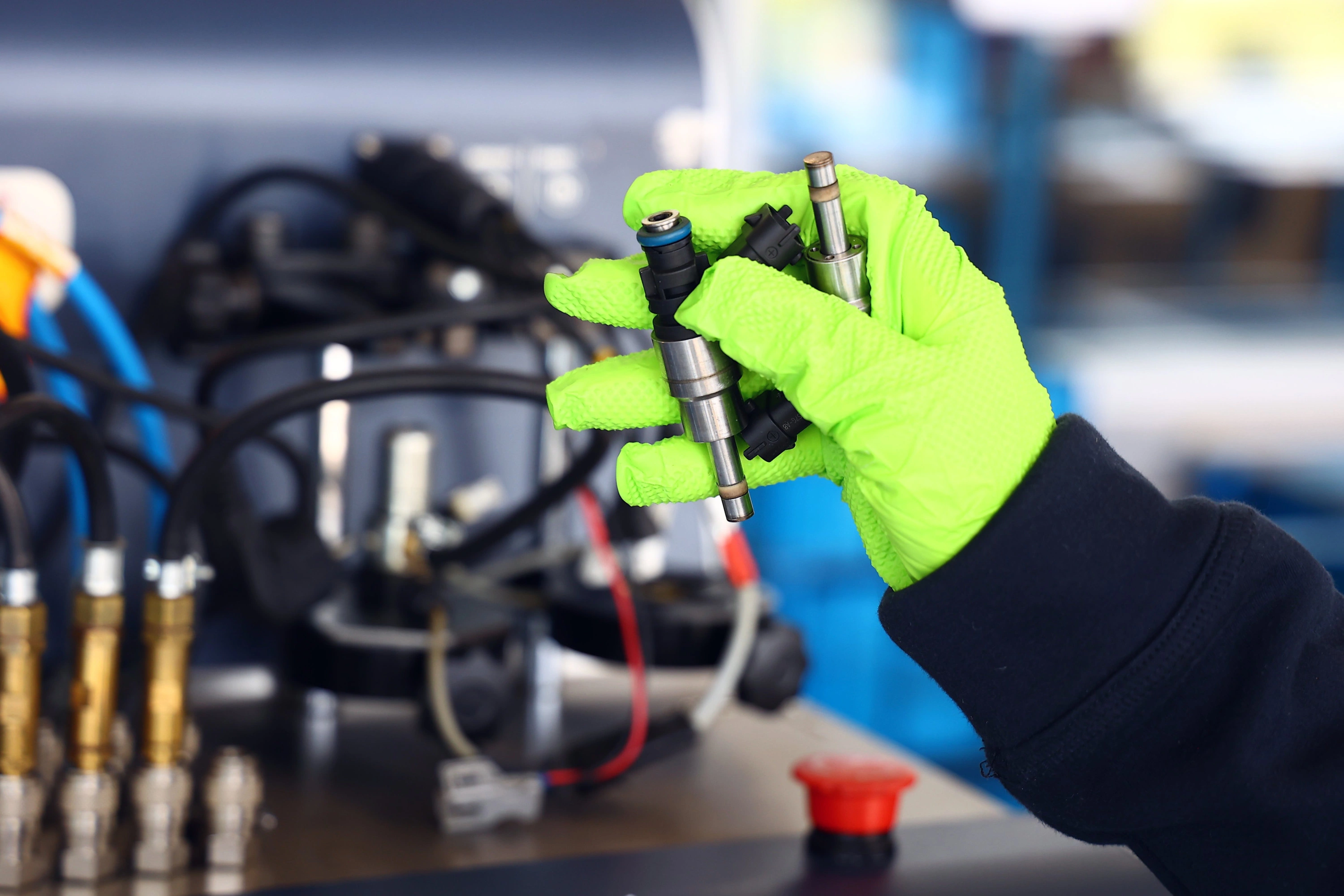

Przed rozpoczęciem pomiarów tworzymy techniczną identyfikację przekazanych elementów.

1. Odczytujemy oznaczenia umieszczone na korpusie.
2. Zapisujemy numer katalogowy każdej sztuki.
3. Ustalamy producenta oraz wykonanie części.
4. Potwierdzamy technologię MPI/PFI.
5. Oglądamy korpus, króćce, końcówkę i powierzchnie uszczelniające.
6. Odnotowujemy korozję, pęknięcia, deformacje i ślady wcześniejszej ingerencji.
7. Kontrolujemy część elektryczną w zakresie właściwym dla konkretnej konstrukcji.
8. Oznaczamy sześć elementów tak, aby podczas dwóch serii stanowiskowych nie utracić ich kolejności.

Obsługujemy między innymi wtryskiwacze Bosch, Continental, Siemens VDO, Delphi i Denso. Sam producent nie określa jeszcze sposobu testu — procedurę dobieramy do konkretnego numeru części.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Wynik pierwszego testu decyduje, do których obszarów wracamy po procesie. Jeżeli problem występuje przede wszystkim przy krótkim sterowaniu, właśnie ten punkt jest dla nas ważnym odniesieniem.

W naszej pracowni wykonujemy zależnie od konstrukcji:

• wewnętrzne płukanie drogi paliwowej,
• kontrolowane otwieranie wtryskiwacza podczas przepływu medium czyszczącego,
• oczyszczanie obszaru końcówki,
• płukanie w kierunku przeciwnym do normalnego przepływu tam, gdzie konstrukcja na to pozwala,
• czyszczenie ultradźwiękowe wtryskiwaczy benzynowych w kompatybilnych zastosowaniach,
• ponowne przygotowanie części do testu kontrolnego.

Nie utożsamiamy czyszczenia z automatycznym usunięciem każdego rodzaju usterki. Zużycie mechaniczne albo problem części elektrycznej może pozostać widoczny również po usunięciu osadów.

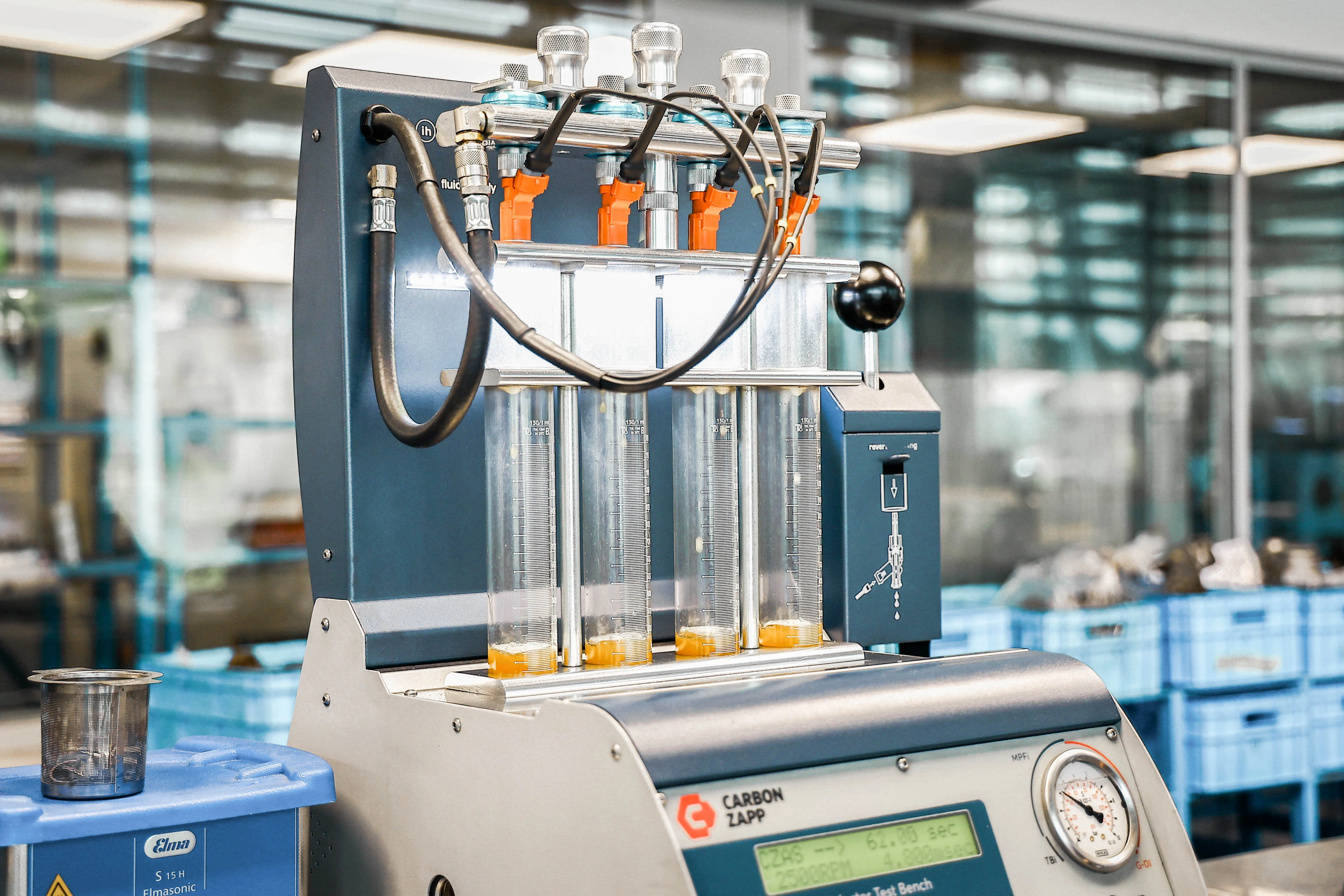

Carbon Zapp GDU.4R-X

Przy klasycznym MPI/PFI najważniejsza jest dla nas możliwość odtworzenia stabilnych, porównywalnych warunków dla sześciu elementów. Nie wykorzystujemy maksymalnych możliwości urządzenia tylko dlatego, że są dostępne.

Carbon Zapp GDU.4R-X obsługuje klasyczne benzynowe EFI/MPFI oraz odpowiednie konstrukcje GDI. Jednocześnie na stanowisku znajdują się maksymalnie cztery wtryskiwacze.

Dla Senatora wykorzystujemy tor EFI/MPFI

Zakres przewidziany dla klasycznych EFI/MPFI wynosi 0–10 bar. Konkretną wartość w ramach procedury dobieramy do badanego typu.

Stanowisko ma również maksymalną zdolność wysokociśnieniową do 650 bar, ale jest ona przeznaczona dla obsługiwanych zastosowań bezpośredniego wtrysku.

Nie badamy MPI/PFI z Senatora B przy 650 bar.

Dynamiczny pomiar ilości medium

Elektroniczny tor dynamiczny pracuje w zakresie 1–1000 ml/min.

Dla zastosowanego czujnika producent podaje:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Parametry te dotyczą dynamicznego czujnika pomiarowego. Nie przedstawiamy ich jako uniwersalnej dokładności całej maszyny ani tolerancji każdego wtryskiwacza.

Co daje nam kilka różnych prób

Podczas właściwie dobranej procedury analizujemy ilość medium, różnice pomiędzy sztukami, szczelność oraz powtarzalność dawkowania.

W obsługiwanych zastosowaniach korzystamy z czujnika RSP do oceny reakcji. Obserwujemy również rozpylanie.

Funkcje flushing i backflush wykorzystujemy wyłącznie przy konstrukcjach pozwalających na ich zastosowanie.

Kodowanie i indywidualne dane korekcyjne dotyczą tylko technologii, które faktycznie ich potrzebują. Klasyczny wtryskiwacz Senatora B nie otrzymuje kodu wyłącznie dlatego, że stanowisko ma taką funkcję.

Końcową ocenę opieramy na danych pomiarowych, odpowiednich wartościach odniesienia, procedurze urządzenia oraz doświadczeniu technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Senator B pokazuje, dlaczego nie należy utożsamiać funkcji stanowiska z obowiązkową czynnością przy każdym wtryskiwaczu.

• Klasyczne elementy MPI/PFI identyfikujemy według numeru części i badamy w odpowiadającej im procedurze.
• Nie przypisujemy im indywidualnego kodowania, jeżeli system sterowania go nie wykorzystuje.
• Kod powstaje tylko w kompatybilnych konstrukcjach korzystających z indywidualnej korekcji.
• Dane potrzebne do wygenerowania kodu wynikają wtedy z odpowiednich pomiarów stanowiskowych.
• Dwa pozornie identyczne elementy mogą mieć niewielkie różnice charakterystyki, lecz nie każdy system zapisuje je w postaci kodu.

Rewitalizacja elementów piezoelektrycznych

Procedury dotyczące stosu piezo wykonujemy wyłącznie przy kompatybilnych konstrukcjach piezoelektrycznych.

Klasyczne elektromagnetyczne MPI/PFI stosowane w Senator B nie wymagają takiej procedury.

Co otrzymuje klient?

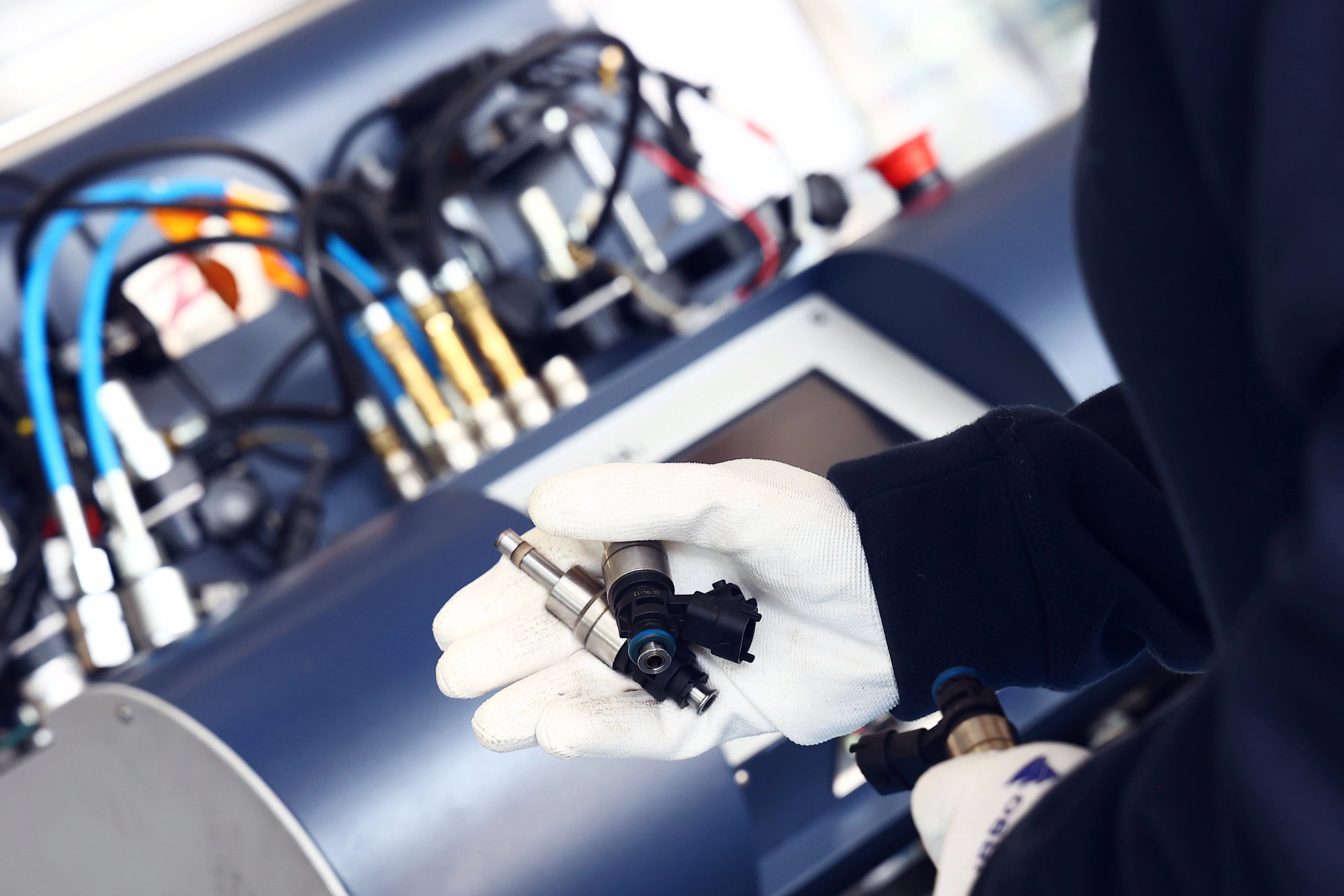

Po zakończeniu badania wynik zachowuje odniesienie do konkretnych sześciu elementów.

• Przekazujemy zapis stanu wejściowego.
• Pokazujemy najważniejsze wyniki dawkowania.
• Oddzielnie dokumentujemy kontrolę szczelności.
• Przy komplecie przedstawiamy różnice pomiędzy sześcioma sztukami.
• Jeżeli procedura obejmuje pomiar reakcji, wynik przypisujemy do właściwego elementu.
• Do pomiarów ilościowych dokładamy ocenę rozpylania.
• Pokazujemy rezultat ponownego testu po czyszczeniu.
• Przygotowujemy indywidualny protokół parametrów.
• Dołączamy certyfikat z badania stanowiskowego.
• Przed wydaniem przeprowadzamy końcową kontrolę jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Koszty diagnostyki wtryskiwaczy benzynowych

W Senator B 2.5, 2.6 i 3.0 badamy sześć klasycznych wtryskiwaczy MPI/PFI.

Diagnostyka jednej sztuki wtrysku pośredniego kosztuje 45 zł netto.

Cena obejmuje:

• test wejściowy,
• czyszczenie w naszej pracowni,
• kontrolę końcową.

Stawka dotyczy jednej sztuki. Przy komplecie sześciocylindrowym rozliczamy sześć badanych elementów.

Dla bezpośredniego wtrysku benzynowego diagnostyka wynosi 103 zł netto za sztukę, jednak taki system nie występuje w opisanych wersjach Senator B. Obie stawki i zakres diagnostyki wynikają z aktualnego briefu.

Przed kontaktem przygotuj numer starego wtryskiwacza lub VIN.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Sześcioczęściowy komplet z Senatora B przyjmujemy również bez osobistego dostarczania go do naszej pracowni.

Organizujemy odbiór kurierski oraz obsługujemy przesyłki z całego kraju. Korzystamy z DPD, InPost oraz Paczkomatu.

Po wykonaniu pomiarów i uzgodnionych czynności elementy przygotowujemy do zwrotnego transportu. Dostępny podzespół nowy albo zregenerowany również wysyłamy pod wskazany adres.

Dostępna część może zostać nadana nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Transport liczymy oddzielnie, a dostępność potrzebnych elementów może wpłynąć na termin przygotowania przesyłki.

Jak przygotować część do wysyłki?

Sześć wtryskiwaczy warto zabezpieczyć oddzielnie, aby metalowe korpusy nie uderzały o siebie podczas transportu. Zamykamy również króćce i osłaniamy końcówki przed dostępem zabrudzeń.

Do paczki trzeba dołączyć dane kontaktowe oraz oznaczenie pozwalające powiązać przesyłkę ze zleceniem.

Jak wygląda zlecenie krok po kroku?

• Otrzymujemy VIN albo numer wtryskiwacza.
• Ustalamy właściwą wersję i sposób przekazania kompletu.
• Po dostarczeniu rejestrujemy sześć sztuk.
• Zachowujemy indywidualne oznaczenie każdego elementu.
• Wykonujemy serie pomiarów wejściowych.
• Przeprowadzamy czyszczenie w naszej pracowni.
• Wracamy do wcześniej wybranych punktów kontrolnych.
• Przekazujemy rezultat i w razie potrzeby określamy dalsze czynności.
• Po zakończeniu komplet trafia do zabezpieczonej przesyłki zwrotnej.

Przy demontażu znaczenie ma również właściwy sposób postępowania z elementem. Wyjmowanie benzynowego wtryskiwacza z silnika wymaga zabezpieczenia końcówki i przyłączy przed mechanicznym uszkodzeniem oraz zabrudzeniem.

Korekty paliwowe

STFT i LTFT opisują reakcję sterownika na skład mieszanki, o ile dana wersja systemu diagnostycznego udostępnia takie wartości.

• STFT przedstawia korektę krótkoterminową.
• LTFT pokazuje adaptację utrzymującą się dłużej.
• Wartość dodatnia oznacza zwiększanie dawki paliwa.
• Wartość ujemna oznacza jej zmniejszanie.

Przykładowe STFT +9% informuje o chwilowym zwiększaniu dawki. LTFT -3% oznacza długoterminowe ograniczanie ilości paliwa względem wartości bazowej.

Nie wskazujemy konkretnego wtryskiwacza na podstawie jednej korekty. Na taki wynik wpływa również szczelność dolotu, ciśnienie paliwa, pomiar powietrza, działanie sond oraz inne elementy regulacji.

Dopiero bezpośrednie badanie sześciu sztuk pokazuje, czy jedna z nich rzeczywiście różni się wydajnością.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

W starszym sześciocylindrowym układzie przyczyna nie musi rozwijać się identycznie we wszystkich elementach. Jeden wtryskiwacz może przez lata zachować właściwą szczelność, ale zacząć gorzej reagować przy krótkim sterowaniu. Inny nadal dawkuje podobną ilość, lecz zmienia sposób rozpylania.

Problem przy małym otwarciu

Cienka warstwa osadu w precyzyjnym obszarze przepływu może być najbardziej widoczna wtedy, gdy dawka jest niewielka. Przy dłuższym sterowaniu różnica potrafi stać się znacznie mniejsza.

W samochodzie może to powodować nierównomierny udział cylindrów szczególnie w warunkach wymagających niewielkiej ilości paliwa.

Problem z domknięciem

Powierzchnia odpowiedzialna za odcięcie przepływu może być zabrudzona albo mechanicznie zużyta.

Typowe oznaki nieszczelnego wtryskiwacza benzynowego wymagają potwierdzenia próbą szczelności, ponieważ podobne objawy mogą mieć także inne źródła.

Problem z powtarzalnością

Zanieczyszczenie albo zmieniona praca elementu elektromagnetycznego może powodować, że kolejne aktywacje nie dają identycznej odpowiedzi.

Średnia z całej serii może wtedy wyglądać poprawnie, choć część pojedynczych cykli wyraźnie od niej odbiega.

Problem z formowaniem strugi

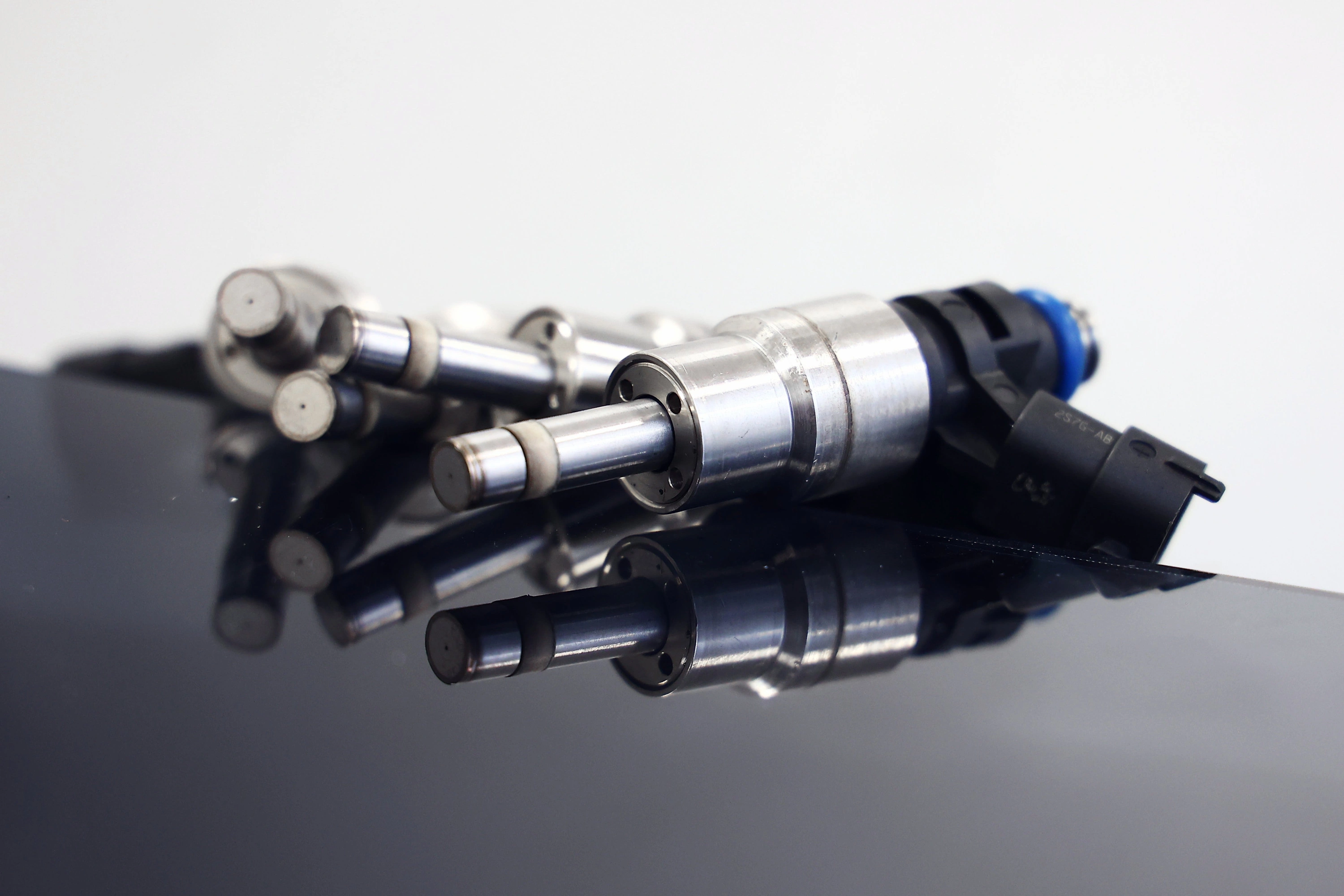

Zużycie albo osad w obszarze rozpylacza może zmienić kierunek lub rozproszenie paliwa bez dużej różnicy w całkowitej objętości.

W takim przypadku dwie sztuki kończą pomiar z podobną liczbą mililitrów, ale nie dostarczają paliwa w identyczny sposób.

Profesjonalny test pozwala rozdzielić te mechanizmy. Objaw pracy silnika wskazuje kierunek diagnostyki, ale nie zastępuje pomiaru przekazanych elementów.

Znaczenie paliwa w starszym układzie

Benzyna podczas długiego przechowywania ulega starzeniu i może pozostawiać produkty sprzyjające powstawaniu osadów. Biokomponenty zwiększają znaczenie wilgoci obecnej w paliwie.

Dodatkowym czynnikiem są drobne zanieczyszczenia, które przez lata przechodzą przez zbiornik i instalację. Nie istnieje jedna graniczna wartość przebiegu, dlatego trwałość wtryskiwaczy benzynowych zawsze zależy również od warunków pracy układu paliwowego.

Dlaczego warto wybrać specjalistyczny serwis?

Przy Senator B nie potrzebujemy wysokiego ciśnienia charakterystycznego dla GDI. Potrzebujemy za to warunków pozwalających zachować porównywalność pomiarów dla sześciu starszych elementów.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Od ponad 30 lat pracujemy z układami wtryskowymi różnych generacji.
• Carbon Zapp GDU.4R-X pozwala badać klasyczne EFI/MPFI w kontrolowanych warunkach.
• Sześcioczęściowy komplet prowadzimy w kilku seriach, ale analizujemy wszystkie wyniki razem.
• Badanie wejściowe wykonujemy przed rozpoczęciem czyszczenia.
• Każdy element zachowuje własne oznaczenie w całym procesie.
• Czyszczenie, diagnostykę i kontrolę prowadzimy w przygotowanych do tego strefach.
• Po procesie nie szukamy dowolnej poprawy — wracamy do parametru, który wcześniej odstawał.
• Korzystamy z danych pomiarowych i dokumentujemy wynik końcowy.
• Funkcji kodowania oraz piezo nie przypisujemy konstrukcjom, które ich nie wykorzystują.
• Zlecenia przyjmujemy także wysyłkowo.

Nieprawidłowe dawkowanie może wpływać również na ilość zużywanej benzyny, ale zwiększone spalanie związane z wtryskiwaczami benzynowymi potwierdzamy dopiero po zestawieniu diagnostyki wtryskiwaczy z pozostałymi elementami wpływającymi na mieszankę.

FAQ

Czy wszystkie wymienione wersje Senator B mają sześć wtryskiwaczy?

Tak. Silniki 2.5, 2.6 i 3.0 objęte tym artykułem są sześciocylindrowe, dlatego analizujemy komplet sześciu sztuk.

Czy sześć wtryskiwaczy da się sprawdzić na czteropozycyjnym stanowisku?

Tak. Badanie prowadzimy w kolejnych seriach, zachowujemy te same właściwe warunki i na końcu zestawiamy wyniki całej szóstki.

Czy problem widoczny tylko przy małej dawce ma znaczenie?

Tak. Wtryskiwacz może zachowywać się prawidłowo przy dłuższym sterowaniu, a wyraźnie odstawać przy krótkim otwarciu.

Czy po czyszczeniu powinno wzrosnąć dawkowanie każdego elementu?

Nie. Poprawa może oznaczać wyrównanie kompletu, odzyskanie szczelności, stabilniejsze cykle albo właściwsze rozpylanie bez znacznego zwiększenia objętości.

Czy wtryskiwacze Senator B wymagają kodowania?

Klasycznych elementów MPI/PFI nie traktujemy jako konstrukcji wymagających indywidualnego kodu po standardowym procesie. Funkcje kodowania wykorzystujemy tylko w technologiach, które rzeczywiście je przewidują.

Sprawdzenie czyszczenie i regeneracja wtryskiwaczy Opel Senator B

Wtryskiwacze z benzynowych Opel Senator B 2.5, 2.6 i 3.0 przyjmujemy do diagnostyki i procesu serwisowego w Pawlik Diesel Service. W sprawie konkretnego kompletu zadzwoń pod numer 601 856 277.

Przed kontaktem przygotuj numer wymontowanego elementu albo VIN. Na tej podstawie potwierdzamy właściwy wariant, zakres diagnostyki oraz dostępność odpowiedniego wtryskiwacza.

Przekazane do naszej pracowni elementy testujemy, czyścimy i poddajemy kontroli końcowej. Jeżeli właściwy podzespół nowy lub zregenerowany znajduje się w dostępnej ofercie, sprawdzamy również taki wariant. Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski. Cenę i dostępność sprawdzamy pod numerem 601 856 277.
