Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Omega A MPI PFI 1.8 2.0 2.4 2.6 i 3.0 już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę benzynowych układów wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Dysponujemy stanowiskami probierczymi oraz zespołem techników zajmujących się pomiarami, czyszczeniem i oceną elementów układu paliwowego.

Przy starszych wtryskiwaczach szczególnie ważne jest zachowanie wyniku początkowego. Dopiero wtedy widzimy, czy po wykonaniu procesu rzeczywiście zmieniła się cecha, która wcześniej budziła zastrzeżenia.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

Omega A pozwala pokazać diagnostykę z trochę innej strony. Nie interesuje nas wyłącznie to, ile medium wypłynęło z jednej sztuki. W starszym komplecie ważne jest również, jaki udział w całkowitej dawce ma każdy element i czy jedna sztuka nie zaburza równowagi całego zestawu.

Poniższe liczby są przykładami orientacyjnymi. Pokazują sposób analizy, ale nie stanowią wartości referencyjnych dla konkretnego numeru wtryskiwacza.

Bilans całego kompletu

Załóżmy, że podczas jednakowej próby sześć wtryskiwaczy z jednostki sześciocylindrowej podało łącznie 309,6 ml medium.

Pięć sztuk mieści się pomiędzy 52,0 a 52,8 ml, natomiast szósta osiąga 47,1 ml. Nie potrzebujemy tutaj najpierw porównywać każdego elementu z arbitralną normą. Już zestawienie całego kompletu pokazuje, która sztuka zaburza jego równomierność.

W prostych słowach: patrzymy, czy każdy cylinder otrzymuje podobny udział w całej dawce.

Prawidłowa ilość nie wyklucza problemu z rozpylaniem

Inny przypadek wygląda zupełnie inaczej. Dwa wtryskiwacze kończą tę samą próbę z wynikami 38,4 ml i 38,6 ml.

Ilości są praktycznie zbliżone, ale druga sztuka tworzy wyraźnie mniej regularną strugę. Taki element nie powinien otrzymać pozytywnej oceny wyłącznie dlatego, że zgadza się objętość.

Dlatego ilość medium i obraz rozpylania zapisujemy oddzielnie.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Kontrola po wyłączeniu sterowania

Kolejna informacja pojawia się dopiero wtedy, gdy wtryskiwacz przestaje pracować.

Przy zamkniętych elementach pięć sztuk może zakończyć kontrolę z wynikiem 0,00 ml po 100 s, a przy szóstej zbiera się 0,16 ml.

To nie jest problem wydajności podczas otwarcia. W tym przypadku sprawdzamy zdolność do odcięcia przepływu.

Ocena części elektrycznej

W konstrukcjach elektromagnetycznych sprawdzamy również obwód elektryczny w zakresie właściwym dla konkretnej części.

Przykładowo cztery sztuki mogą mieć 15,1 Ω, 15,0 Ω, 15,2 Ω i 15,1 Ω. Zbliżone wyniki nie potwierdzają jednak automatycznie prawidłowego dawkowania.

Kontrola elektryczna wtryskiwacza benzynowego multimetrem pozwala ocenić jeden obszar jego pracy, natomiast przepływ, szczelność i rozpylanie sprawdzamy bezpośrednio na stanowisku.

Reakcja elementu

Jeżeli właściwy plan badania obejmuje pomiar reakcji, zapisujemy czas odpowiedzi wtryskiwacza na sterowanie.

Nie zawsze szukamy największej wartości. Przykładowo pięć sztuk z sześciocylindrowego zestawu mieści się w przedziale 810–840 µs, a szósta osiąga 1010 µs.

Dla technika jest to sygnał do zestawienia reakcji tej sztuki z jej dawką i pozostałymi wynikami, a nie samodzielna diagnoza.

Powtarzalność nie musi oznaczać serii identycznych liczb

Możemy również ocenić, ile razy wynik opuszcza typowy dla danego kompletu przedział.

Jeżeli podczas dziesięciu jednakowych prób pięć elementów pozostaje w swoim wąskim zakresie we wszystkich dziesięciu cyklach, a jedna sztuka wypada z niego 3 razy na 10 prób, zapisujemy tę niestabilność.

W ten sposób nie sprowadzamy badania do jednej średniej, która mogłaby ukryć sporadyczne odchylenie.

Dlaczego każdy wtryskiwacz powinien być badany indywidualnie i dlaczego warto sprawdzić cały komplet?

Wtryskowe wersje 1.8, 2.0 oraz 2.4 wykorzystują cztery wtryskiwacze. Silniki 2.6 i 3.0 są sześciocylindrowe, dlatego analizujemy w nich komplet sześciu sztuk.

• Każdy element otrzymuje własny zapis pomiarów i nie przejmuje oceny od sąsiedniej sztuki.
• W czteroelementowym zestawie jedna część odpowiada za znaczącą część całkowitego dawkowania, więc jej odchylenie wpływa na równomierność całego kompletu.
• Przy sześciu sztukach pojedyncze odchylenie może być mniej oczywiste po samym wyniku sumarycznym, dlatego rozdzielamy dane na konkretne elementy.
• Sprawna pierwsza sztuka nie potwierdza stanu pozostałych trzech lub pięciu.
• Oddzielnie zestawiamy przepływ, szczelność, zachowanie elektryczne, reakcję i rozpylanie tam, gdzie dany test je obejmuje.
• Wspólny test kompletu pozwala znaleźć element, który samodzielnie wygląda poprawnie, ale na tle pozostałych pracuje inaczej.

Przy Omega A szczególnie cenne jest więc połączenie wyniku konkretnej sztuki z obrazem całego zestawu.

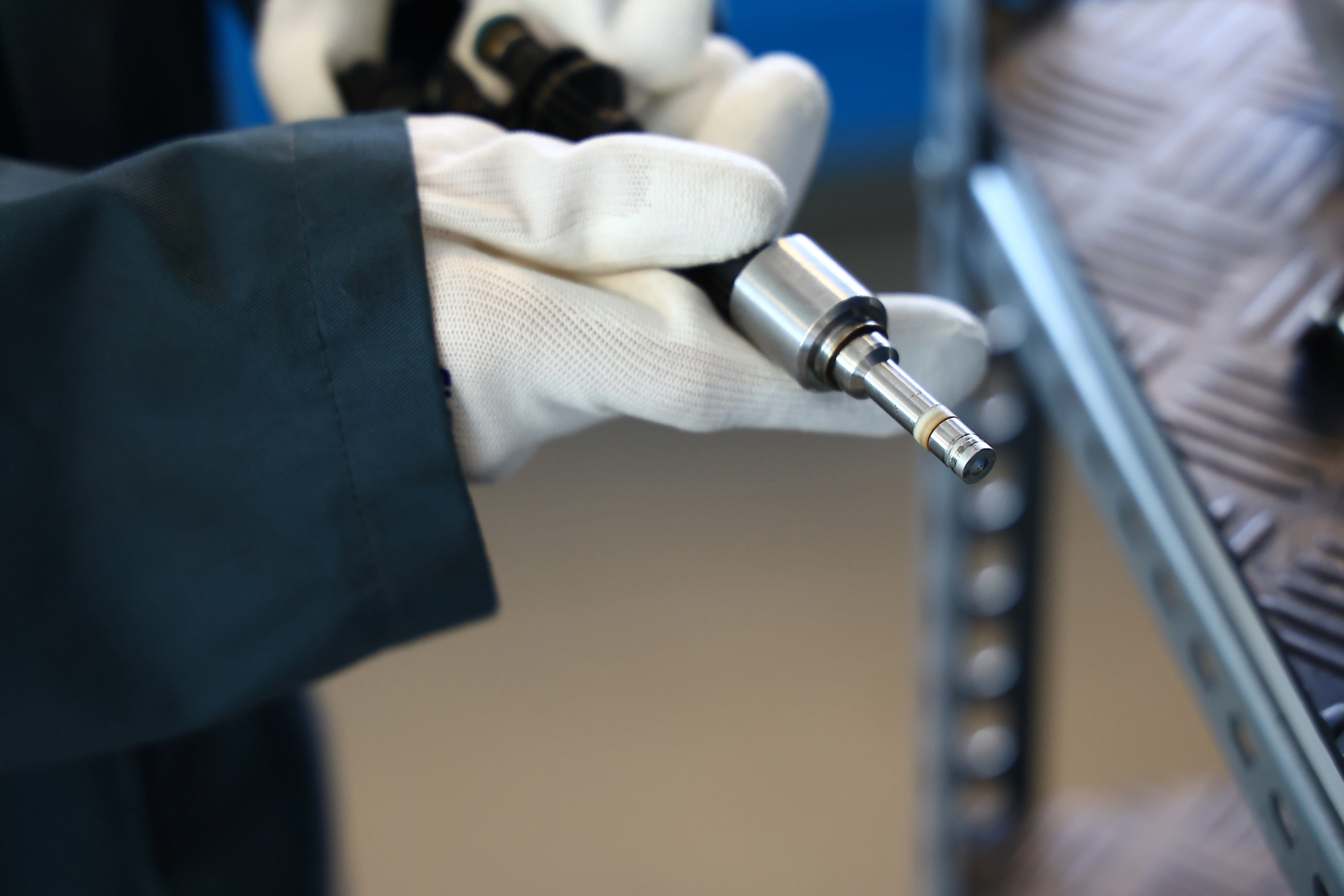

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Starsza część często nie trafia do naszej pracowni z kompletną dokumentacją samochodu. Dlatego identyfikację prowadzimy jeszcze przed założeniem wtryskiwacza na stanowisko.

1. Sprawdzamy oznaczenia wybite lub nadrukowane na korpusie.
2. Odczytujemy numer katalogowy i przypisujemy go do dokumentacji zlecenia.
3. Ustalamy producenta oraz wykonanie części.
4. Potwierdzamy, z jakim rodzajem układu wtryskowego pracujemy.
5. Oglądamy końcówkę, korpus, króćce i obszary uszczelnienia.
6. Szukamy śladów korozji, deformacji oraz uszkodzeń powstałych podczas wcześniejszego demontażu.
7. Sprawdzamy część elektryczną zgodnie z budową danego wtryskiwacza.
8. Przy komplecie nadajemy sztukom oznaczenia pozwalające zachować ich kolejność przez cały proces.

Obsługujemy między innymi konstrukcje Bosch, Continental, Siemens VDO, Delphi i Denso. Konkretne wyposażenie oraz procedurę dobieramy jednak do numeru części, nie do samej marki producenta.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

W starszym elemencie zabrudzenie często nie występuje tylko na widocznej końcówce. Osad może znajdować się również w wewnętrznej drodze przepływu, dlatego samo oczyszczenie powierzchni zewnętrznej nie jest dla nas zakończeniem procesu.

W naszej pracowni, zależnie od konstrukcji:

• przepłukujemy kanały wewnętrzne odpowiednim medium,
• sterujemy wtryskiwaczem podczas procesu, aby medium przechodziło przez element w kontrolowany sposób,
• stosujemy płukanie wsteczne tam, gdzie budowa wtryskiwacza na to pozwala,
• wykonujemy czyszczenie ultradźwiękowe konstrukcji zgodnych z taką procedurą,
• oczyszczamy obszar rozpylający bez zastępowania późniejszej kontroli samą oceną wizualną,
• po procesie wracamy do prób, które wcześniej pokazały odchylenie.

Nie kwalifikujemy części do dalszych działań tylko dlatego, że po czyszczeniu wygląda lepiej. Decydują wyniki.

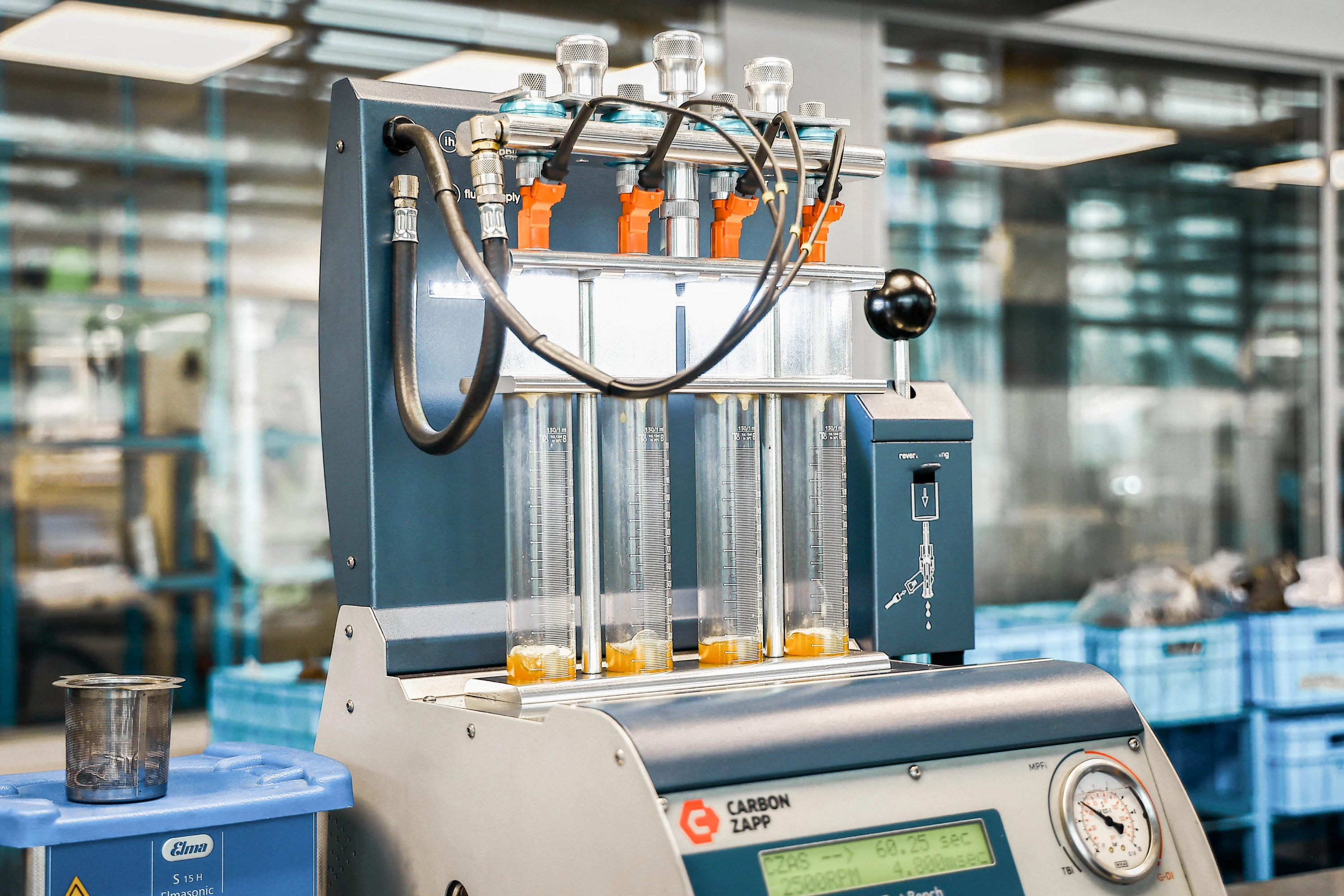

Carbon Zapp GDU.4R-X

Nowoczesne stanowisko ma zastosowanie również przy klasycznych wtryskiwaczach z samochodu produkowanego wiele lat temu. W Omega A nie potrzebujemy wysokiego ciśnienia GDI, ale potrzebujemy kontrolowanego zasilania, powtarzalnego sterowania i dokładnego zapisu ilości medium.

Carbon Zapp GDU.4R-X obsługuje zarówno bezpośrednie GDI, jak i klasyczne benzynowe EFI/MPFI. Jednocześnie na stanowisku pracują maksymalnie cztery wtryskiwacze.

Dla Omega A oznacza to:

• komplet 1.8, 2.0 lub 2.4 badamy jako cztery sztuki,
• przy 2.6 i 3.0 wykonujemy kolejne serie obejmujące łącznie sześć wtryskiwaczy i zestawiamy ich wyniki.

W Omega A wykorzystujemy zakres odpowiedni dla klasycznego wtrysku

Dla EFI/MPFI stanowisko przewiduje zakres 0–10 bar. To właśnie ten obszar jest właściwy dla klasycznych konstrukcji pośrednich.

Maszyna ma również wysokociśnieniową zdolność do 650 bar, lecz parametr ten dotyczy obsługiwanych konstrukcji GDI. Nie wykorzystujemy 650 bar jako ciśnienia testowego wtryskiwacza MPI/PFI z Omega A.

Dynamiczny tor pomiarowy

Elektroniczny czujnik dynamiczny pracuje w zakresie 1–1000 ml/min. Producent podaje dla niego dokładność ±0,1% oraz powtarzalność ±0,05%.

To charakterystyka dynamicznego toru pomiarowego. Nie jest to ogólna dokładność całej maszyny ani uniwersalna tolerancja wtryskiwacza.

Co wykorzystujemy podczas badania

Na podstawie właściwego planu testowego analizujemy dawkowanie, szczelność oraz zachowanie przy kolejnych sterowaniach. Obserwujemy rozpylanie, a w obsługiwanych procedurach wykorzystujemy również pomiar reakcji RSP.

GDU.4R-X posiada funkcje flushing i backflush. Stosujemy je w konstrukcjach, których budowa pozwala na wykonanie takiego płukania.

Funkcje kodowania oraz indywidualnych danych korekcyjnych dotyczą tylko technologii, które faktycznie z nich korzystają. Klasyczne wtryskiwacze MPI/PFI Omega A nie otrzymują kodu tylko dlatego, że stanowisko obsługuje kodowanie innych systemów.

Podobnie rewitalizacja stosu piezo dotyczy kompatybilnych konstrukcji piezoelektrycznych, a nie klasycznych wtryskiwaczy elektromagnetycznych omawianego modelu.

Prawidłowy wynik interpretujemy przez połączenie danych pomiarowych, właściwych wartości odniesienia, procedury stanowiska oraz doświadczenia technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

W starszych benzynowych układach Omega A trzeba wyraźnie oddzielić możliwości współczesnego stanowiska od funkcji rzeczywiście wykorzystywanych przez konkretną konstrukcję.

• Klasyczny wtryskiwacz MPI/PFI identyfikujemy i badamy według jego własnej procedury.
• Nie generujemy kodu indywidualnego tylko dlatego, że stanowisko posiada funkcję kodowania.
• Kod korekcyjny wykorzystujemy wyłącznie w systemach zaprojektowanych do pracy z indywidualną charakterystyką zapisaną w sterowniku.
• Jeżeli konkretna technologia wymaga kodowania, dane powstają na podstawie odpowiednich pomiarów.
• Dwa wtryskiwacze tego samego typu mogą różnić się charakterystyką, ale nie oznacza to automatycznie, że każdy system wymaga wpisywania kodu.
• W klasycznych układach Omega A skupiamy się przede wszystkim na rzeczywistym wyniku hydraulicznym i elektrycznym.

Rewitalizacja elementów piezoelektrycznych

GDU.4R-X obsługuje również procedury przeznaczone dla kompatybilnych konstrukcji piezoelektrycznych. Nie odnosimy ich do klasycznych wtryskiwaczy MPI/PFI stosowanych w omawianych wersjach Omega A.

Zakres regeneracji wtryskiwaczy benzynowych zawsze ustalamy po identyfikacji części i sprawdzeniu jej rzeczywistego stanu.

Co otrzymuje klient?

Dokumentacja ma pokazywać nie tylko końcową ocenę, lecz również drogę prowadzącą do tego wyniku.

• Zapisujemy, z jakimi parametrami część rozpoczęła badanie.
• W protokole umieszczamy najważniejsze wartości z wykonanych prób.
• Szczelność dokumentujemy oddzielnie od dawkowania podczas otwarcia.
• Przy komplecie pokazujemy różnice pomiędzy poszczególnymi sztukami.
• Jeżeli procedura zawiera pomiar reakcji, jego rezultat również przypisujemy do konkretnego elementu.
• Do danych ilościowych dokładamy ocenę rozpylania.

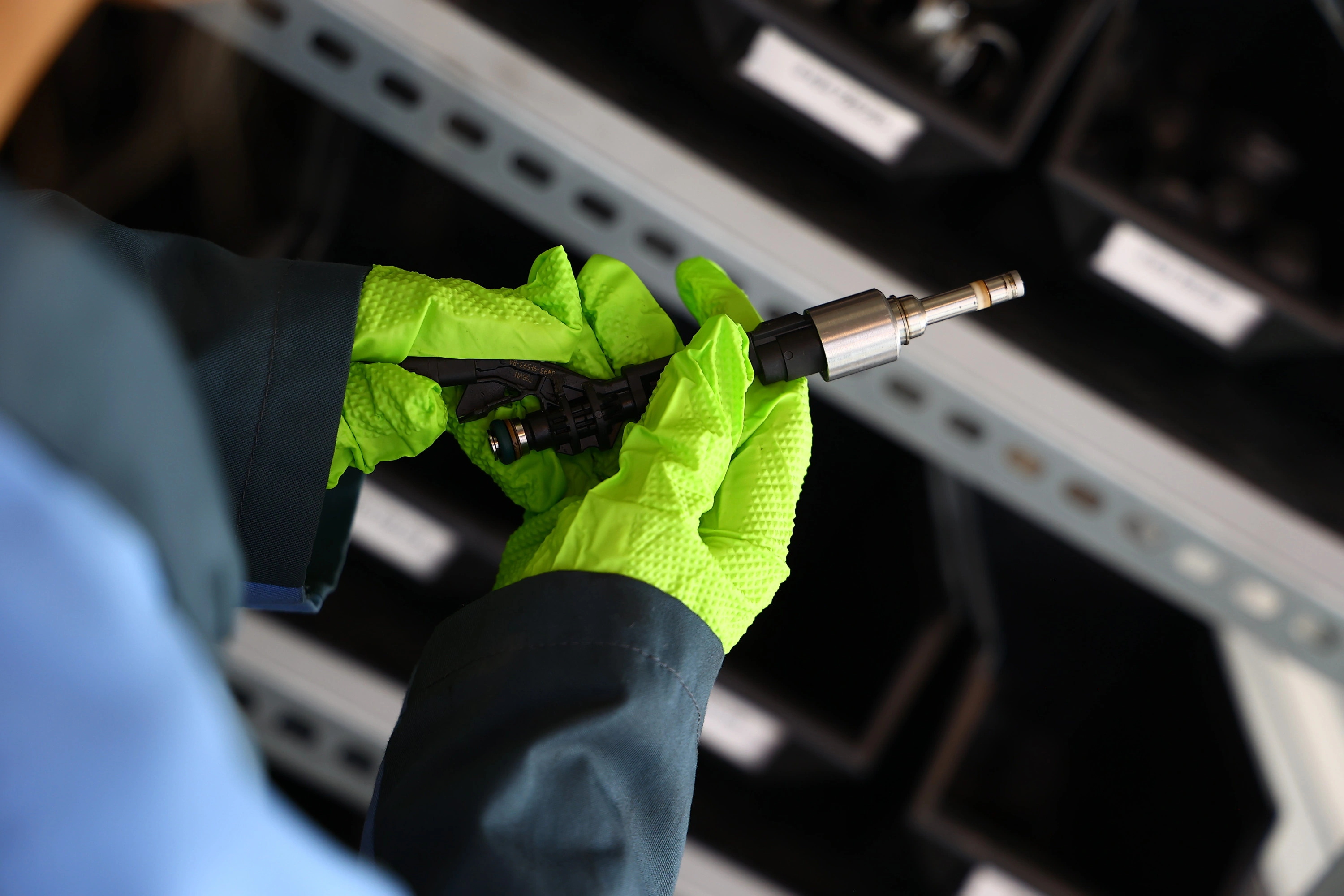

• Po czyszczeniu pokazujemy wynik ponowionych prób.
• Przygotowujemy indywidualny protokół parametrów oraz certyfikat z badania stanowiskowego.
• Przed wydaniem wykonujemy końcową kontrolę jakości.

Na wykonaną usługę przekazujemy 24 miesiące pisemnej gwarancji bez limitu kilometrów.

Koszt diagnostyki wtryskiwaczy benzynowych

Wtryskowe wersje Omega A opisane w artykule wykorzystują MPI/PFI, dlatego podstawowa stawka diagnostyczna dotyczy w nich konstrukcji pośredniej.

Sprawdzenie wtryskiwacza MPI/PFI kosztuje 45 zł netto za sztukę.

Cena obejmuje:

• badanie wejściowe,
• czyszczenie wykonywane w naszej pracowni,
• kontrolę końcową.

Przy silniku czterocylindrowym rozliczamy cztery badane elementy, a przy 2.6 lub 3.0 sześć sztuk.

Dla porównania diagnostyka bezpośredniego wtryskiwacza benzynowego kosztuje 103 zł netto za sztukę, ale ta stawka nie dotyczy wskazanych w tym artykule wersji MPI/PFI Omega A.

Przed kontaktem przygotuj numer znajdujący się na starej części albo VIN.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Wtryskiwacze z Omega A często trafiają do naszej pracowni już po demontażu wykonywanym w innym warsztacie. Całą dalszą obsługę realizujemy wysyłkowo, bez dostarczania samochodu.

Przyjmujemy przesyłki z całej Polski oraz organizujemy odbiór kurierski. Obsługujemy DPD, InPost i Paczkomat.

Po zakończeniu pomiarów, czyszczenia i kontroli przekazane części pakujemy do wysyłki zwrotnej. Jeżeli potrzebny jest podzespół nowy lub zregenerowany i mamy właściwy wariant, również wysyłamy go pod wskazany adres.

Dostępna część może zostać przygotowana do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy.

Czas przewozu liczymy osobno. Termin przygotowania przesyłki może się wydłużyć, jeżeli dalszy proces wymaga części, których aktualnie nie ma na miejscu.

Jak przygotować część do wysyłki?

Króćce i końcówki należy zabezpieczyć przed kurzem oraz kontaktem z materiałem opakowania. Poszczególne elementy trzeba rozdzielić i unieruchomić, aby sześcioczęściowy lub czteroczęściowy komplet nie uderzał o siebie podczas transportu.

Do paczki należy dołączyć dane kontaktowe i oznaczenie pozwalające przypisać przesyłkę do zlecenia.

Jak wygląda zlecenie krok po kroku?

• Otrzymujemy VIN albo numer części.
• Sprawdzamy, czy chodzi o właściwy wariant wtryskowy.
• Ustalamy odbiór lub przyjmujemy samodzielnie nadaną przesyłkę.
• Po dostarczeniu zachowujemy kolejność i oznaczenia kompletu.
• Każda sztuka przechodzi właściwe badanie wejściowe.
• W naszej pracowni wykonujemy przewidziane czyszczenie.
• Powtarzamy te obszary pomiaru, które pozwalają porównać rezultat.
• Przekazujemy wynik i określamy dalszy zakres tylko wtedy, gdy jest potrzebny.
• Po zakończeniu przygotowujemy komplet do transportu zwrotnego.

Korekty paliwowe

STFT i LTFT są pojęciami opisującymi krótkoterminową i długoterminową reakcję sterownika na skład mieszanki.

• STFT zmienia się na bieżąco w odpowiedzi na aktualne warunki.
• LTFT opisuje adaptację utrzymującą się przez dłuższy okres.
• Wartość dodatnia oznacza zwiększanie ilości paliwa.
• Wartość ujemna oznacza jej ograniczanie.

W starszych sterownikach stosowanych w Omega A dostępność takich danych diagnostycznych nie zawsze wygląda tak samo jak we współczesnym OBD. Dlatego najpierw sprawdzamy, jakie informacje rzeczywiście udostępnia konkretna wersja sterowania.

Jeżeli widzimy np. dodatnią korektę, nie przypisujemy jej automatycznie do jednego wtryskiwacza. Wpływ mogą mieć również nieszczelności dolotu, ciśnienie paliwa, pomiar ilości powietrza i inne elementy układu.

Dopiero bezpośredni test pokazuje, czy rzeczywiście jeden wtryskiwacz dawkuje inaczej od pozostałych.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

W Omega A wiek elementu ma znaczenie nie dlatego, że istnieje jedna graniczna liczba lat, po której wtryskiwacz przestaje działać. Po długim okresie eksploatacji nakładają się na siebie historia paliwa, wcześniejsze postoje, stan instalacji, zużycie materiałów i nagromadzone osady.

Dlatego podczas diagnostyki spotykamy kilka różnych scenariuszy.

Osad zmienia tylko część charakterystyki

Wewnętrzna droga przepływu nie musi być całkowicie zatkana. Niewielka warstwa osadu potrafi zmienić dawkowanie na tyle, że jedna sztuka zaczyna odstawać od kompletu.

Efektem może być nierówny udział cylindrów w pracy silnika albo niestabilna praca benzynowego układu na wolnych obrotach.

Problem pojawia się dopiero po zamknięciu

Zużycie powierzchni odpowiedzialnych za odcięcie przepływu lub obecność zanieczyszczenia może powodować pozostawanie niewielkiej ilości paliwa po zakończeniu sterowania.

W takim przypadku wtryskiwacz podczas normalnej próby wydatku potrafi wyglądać poprawnie, a dopiero kontrola szczelności pokazuje różnicę.

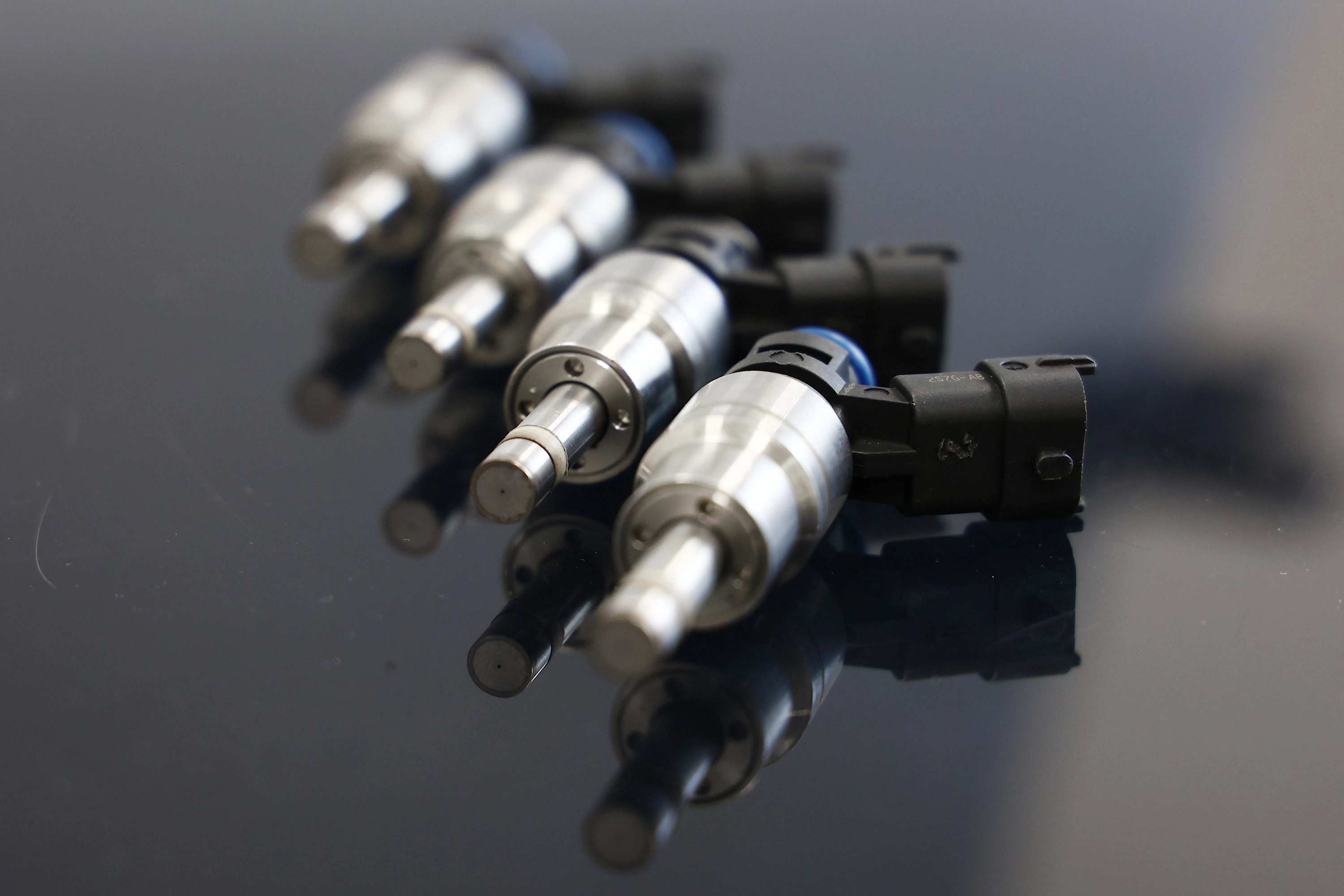

Końcówka zmienia sposób podania benzyny

Zużyty albo zabrudzony obszar rozpylający nie zawsze mocno zmienia całkowitą ilość paliwa. Może natomiast powodować gorsze rozprowadzenie strugi.

Silnik otrzymuje wtedy podobną objętość, ale mieszanka w cylindrze nie tworzy się w taki sam sposób.

Część elektryczna i mechaniczna starzeją się niezależnie

Element elektromagnetyczny może nadal przechodzić podstawowy pomiar rezystancji, a jednocześnie hydrauliczna część wtryskiwacza pracuje już inaczej. Możliwa jest też sytuacja odwrotna.

Dlatego typowe objawy nieprawidłowej pracy wtryskiwaczy benzynowych traktujemy jako podstawę do diagnostyki, a nie gotową odpowiedź na pytanie, która część jest uszkodzona.

Profesjonalny test oddziela te zjawiska od siebie. Na stanowisku sprawdzamy rzeczywisty element zamiast wnioskować wyłącznie z zachowania samochodu.

Znaczenie stanu benzyny

Paliwo przechowywane przez długi czas stopniowo się starzeje i może pozostawiać produkty sprzyjające tworzeniu osadów. Biokomponenty zwiększają znaczenie wilgoci obecnej w układzie.

Przy starszym samochodzie dochodzi również historia zbiornika, przewodów i filtracji. Drobne zanieczyszczenia docierające przez lata do układu mogą wpływać na małe przekroje wewnętrzne wtryskiwacza, nawet jeżeli pojedyncze tankowanie nie spowodowało nagłego problemu.

Dlaczego warto wybrać specjalistyczny serwis?

Przy klasycznym MPI/PFI największą wartość daje nie maksymalne ciśnienie stanowiska, ale możliwość powtarzalnego zbadania kilku sztuk i zachowania porównywalnych warunków przed oraz po procesie.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Od ponad 30 lat pracujemy z układami wtryskowymi różnych generacji, dlatego obsługujemy również starsze konstrukcje benzynowe.
• Carbon Zapp GDU.4R-X wykorzystujemy zarówno do obsługiwanych układów GDI, jak i klasycznych EFI/MPFI.
• Dla wtryskiwaczy Omega A wybieramy niskociśnieniowy tor właściwy dla MPI/PFI zamiast wykorzystywać parametry przeznaczone dla GDI.
• Badanie wejściowe wykonujemy przed czyszczeniem, co pozwala później wskazać rzeczywistą zmianę.
• Czteroczęściowe komplety kontrolujemy wspólnie, a w silnikach sześciocylindrowych zestawiamy wyniki wszystkich sześciu sztuk.
• Elementy oznaczamy przed rozpoczęciem pracy i utrzymujemy ich przypisanie do konkretnego zlecenia.
• Czyszczenie wykonujemy w naszej pracowni i po procesie wracamy do porównywalnych punktów.
• Wynik dokumentujemy zamiast ograniczać ocenę do stwierdzenia, że wtryskiwacz działa.
• Kodowanie i funkcje piezo wykorzystujemy wyłącznie w konstrukcjach, które rzeczywiście ich wymagają.
• Zlecenia obsługujemy również bez osobistej wizyty, poprzez przesyłkę.

FAQ

Czy każda benzynowa Omega A 1.8 ma wtryskiwacze?

Nie. W tej generacji występowały również odmiany 1.8 z gaźnikiem. Przed przyjęciem zlecenia identyfikujemy wersję silnika i rzeczywisty układ paliwowy.

Czy w silniku 3.0 trzeba sprawdzić sześć wtryskiwaczy?

Tak. Wersja 3.0 jest sześciocylindrowa, dlatego pełna ocena kompletu wymaga zestawienia wszystkich sześciu sztuk.

Czy równa ilość paliwa oznacza prawidłowe rozpylanie?

Nie. Dwa wtryskiwacze mogą podać bardzo podobną objętość, ale jeden może tworzyć nieprawidłową lub niestabilną strugę.

Czy klasyczny wtryskiwacz Omega A wymaga kodowania po czyszczeniu?

Nie traktujemy kodowania jako etapu obsługi tych klasycznych układów MPI/PFI. Funkcję stosujemy tylko w konstrukcjach, które rzeczywiście wykorzystują indywidualne dane korekcyjne.

Czy warto wysłać cały komplet jeśli problem dotyczy jednego cylindra?

Tak. Pozostałe sztuki stanowią bezpośredni punkt odniesienia, dzięki któremu widzimy, czy podejrzany element faktycznie odbiega od zestawu.

Wtryskiwacze z benzynowych wersji Opel Omega A 1.8, 2.0, 2.4, 2.6 i 3.0 przyjmujemy do diagnostyki w Pawlik Diesel Service. W sprawie sprawdzenia kompletu lub pojedynczej sztuki zadzwoń pod numer 601 856 277.

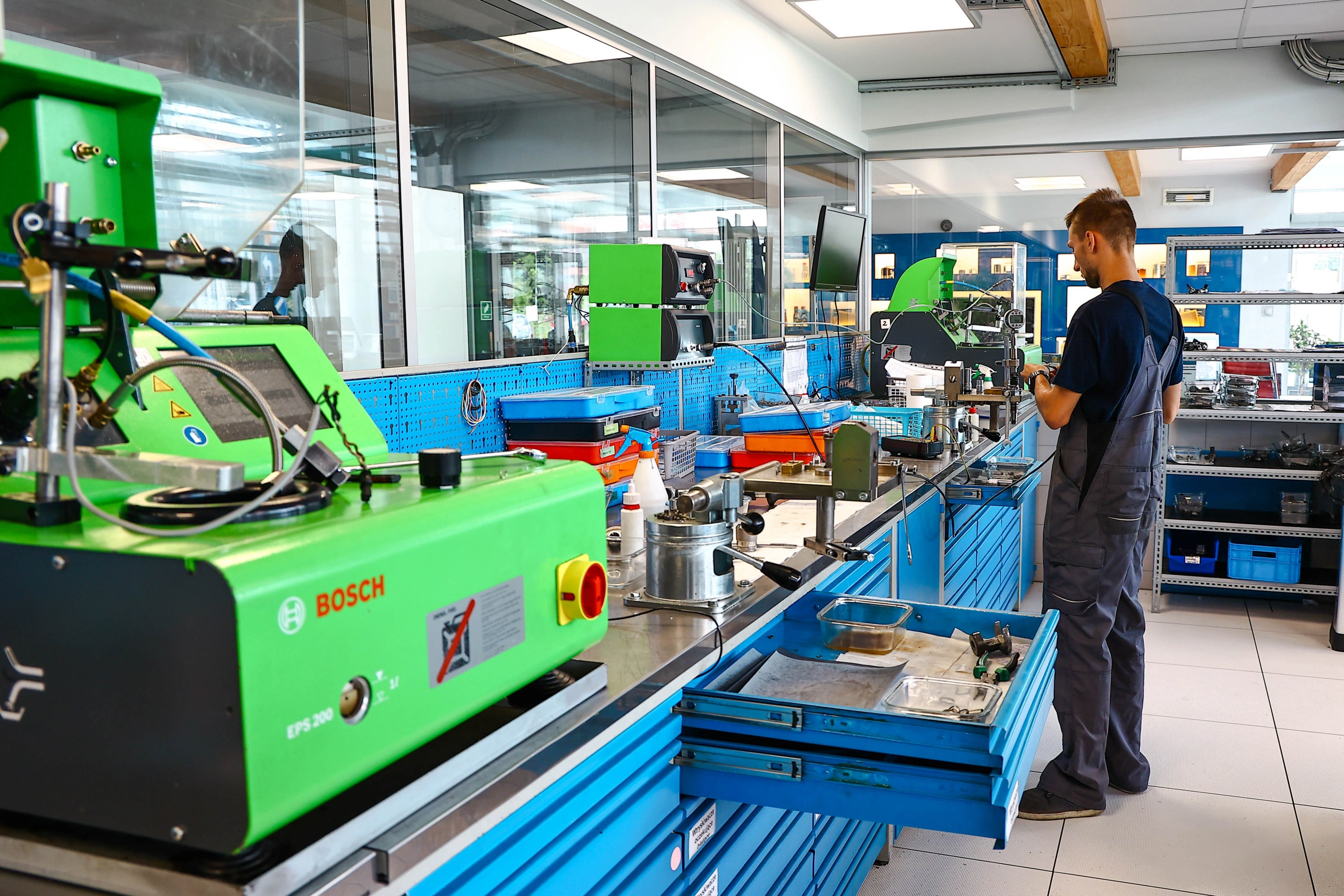

Na podstawie oznaczenia starego wtryskiwacza albo VIN ustalamy właściwy wariant i potwierdzamy, czy dana wersja 1.8 rzeczywiście posiada układ wtryskowy. Dostarczone do naszej pracowni elementy badamy, czyścimy i poddajemy kontroli końcowej. Jeżeli odpowiedni podzespół znajduje się w dostępnej ofercie, sprawdzamy także wariant nowy albo zregenerowany.

Organizujemy odbiór kurierski i wysyłkę w całej Polsce. Pod numerem 601 856 277 podajemy zakres obsługi, cenę oraz dostępność części dla konkretnego numeru wtryskiwacza.
