Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Opel Meriva A MPI PFI 1.4 1.6 1.8 oraz OPC 1.6 Turbo już od 49 zł

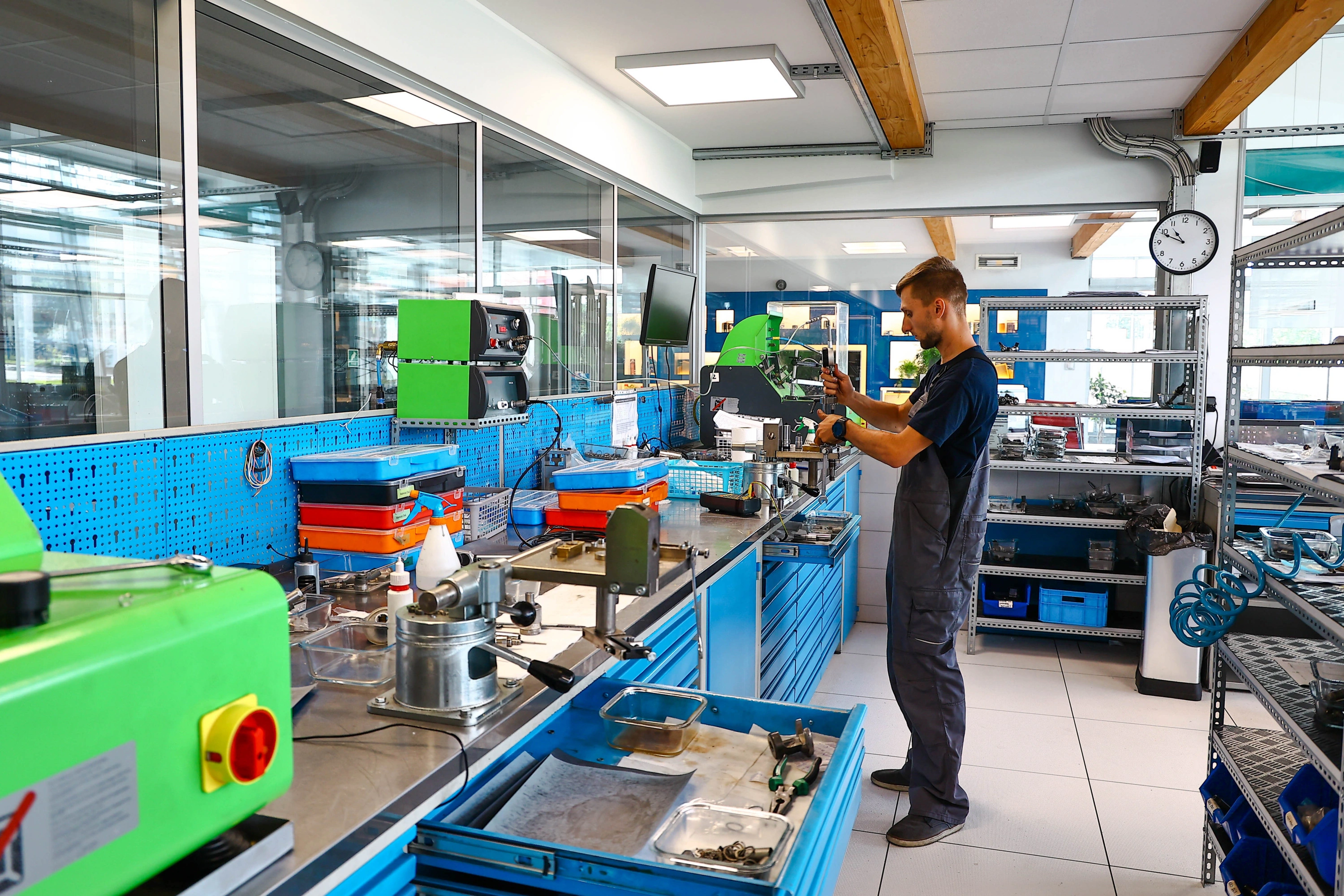

W naszej pracowni diagnozujemy benzynowe układy wtrysku pośredniego MPI/PFI oraz konstrukcje bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i inne systemy benzynowe. Korzystamy ze specjalistycznych stanowisk probierczych, a wyniki analizują technicy zajmujący się układami wtryskowymi.

Stan części zapisujemy jeszcze przed rozpoczęciem czyszczenia. Dzięki temu późniejsza ocena wynika z pomiarów wykonanych w tych samych punktach kontrolnych.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

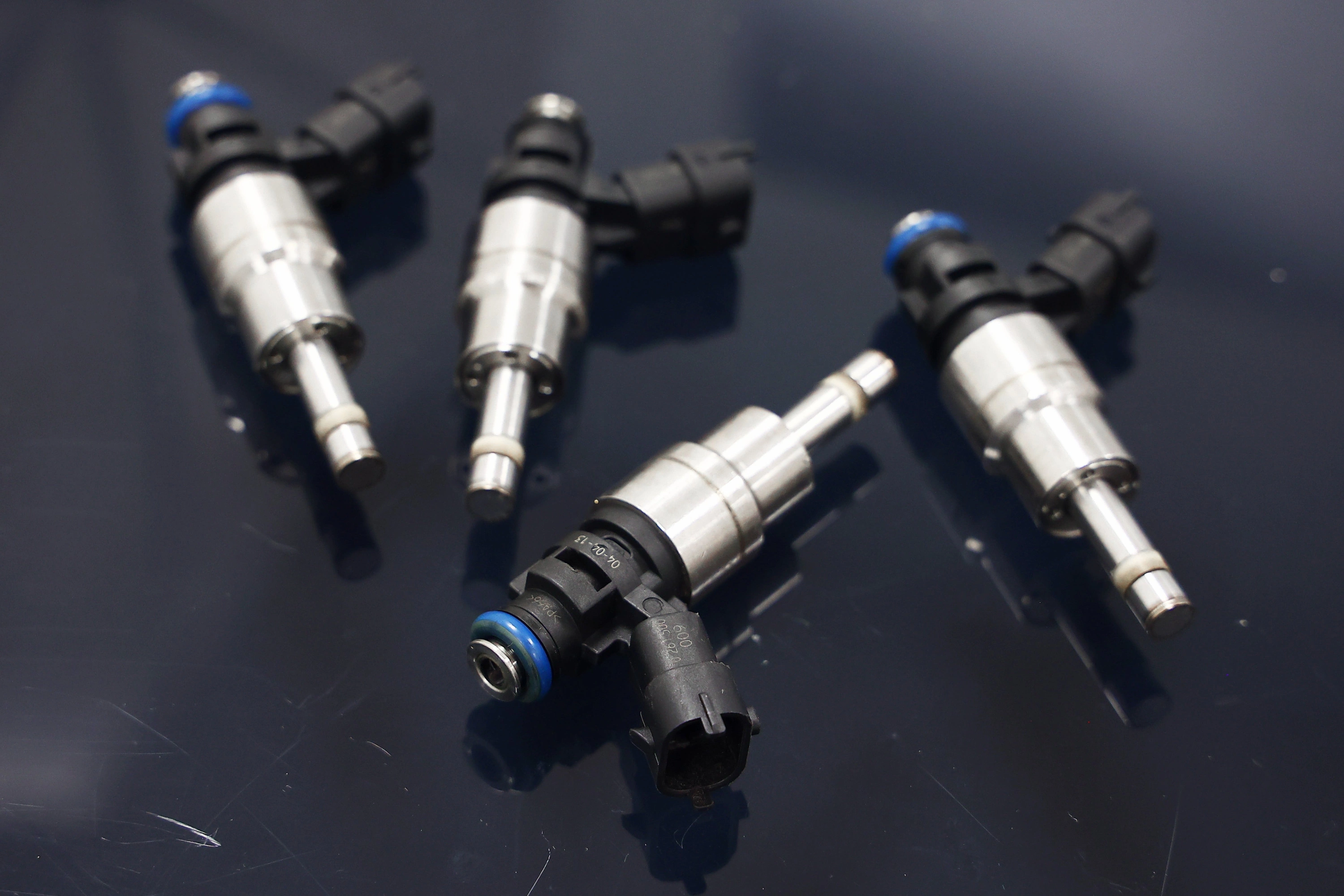

Meriva A 1.4, 1.6, 1.8 oraz OPC 1.6 Turbo wykorzystują cztery wtryskiwacze MPI/PFI. W tym przypadku szczególnie przydatna jest analiza kształtu charakterystyki, a nie tylko jednego wyniku podanego w mililitrach.

Poniższe wartości są przykładami orientacyjnymi. Pokazują sposób interpretacji pomiarów i nie stanowią parametrów referencyjnych konkretnego numeru części.

Trzy punkty jednej charakterystyki

W jednym programie wykonujemy trzy kolejne punkty sterowania.

Trzy elementy uzyskują przykładowo wyniki zbliżone do:

8,2 ml → 17,1 ml → 29,4 ml

Czwarta sztuka:

8,2 ml → 16,9 ml → 25,8 ml

W pierwszych dwóch punktach różnica jest niewielka. Dopiero trzeci pokazuje, że wraz ze zmianą warunków wydatek czwartego wtryskiwacza nie rośnie tak jak w pozostałych.

Nie klasyfikujemy więc części na podstawie pierwszych 8,2 ml.

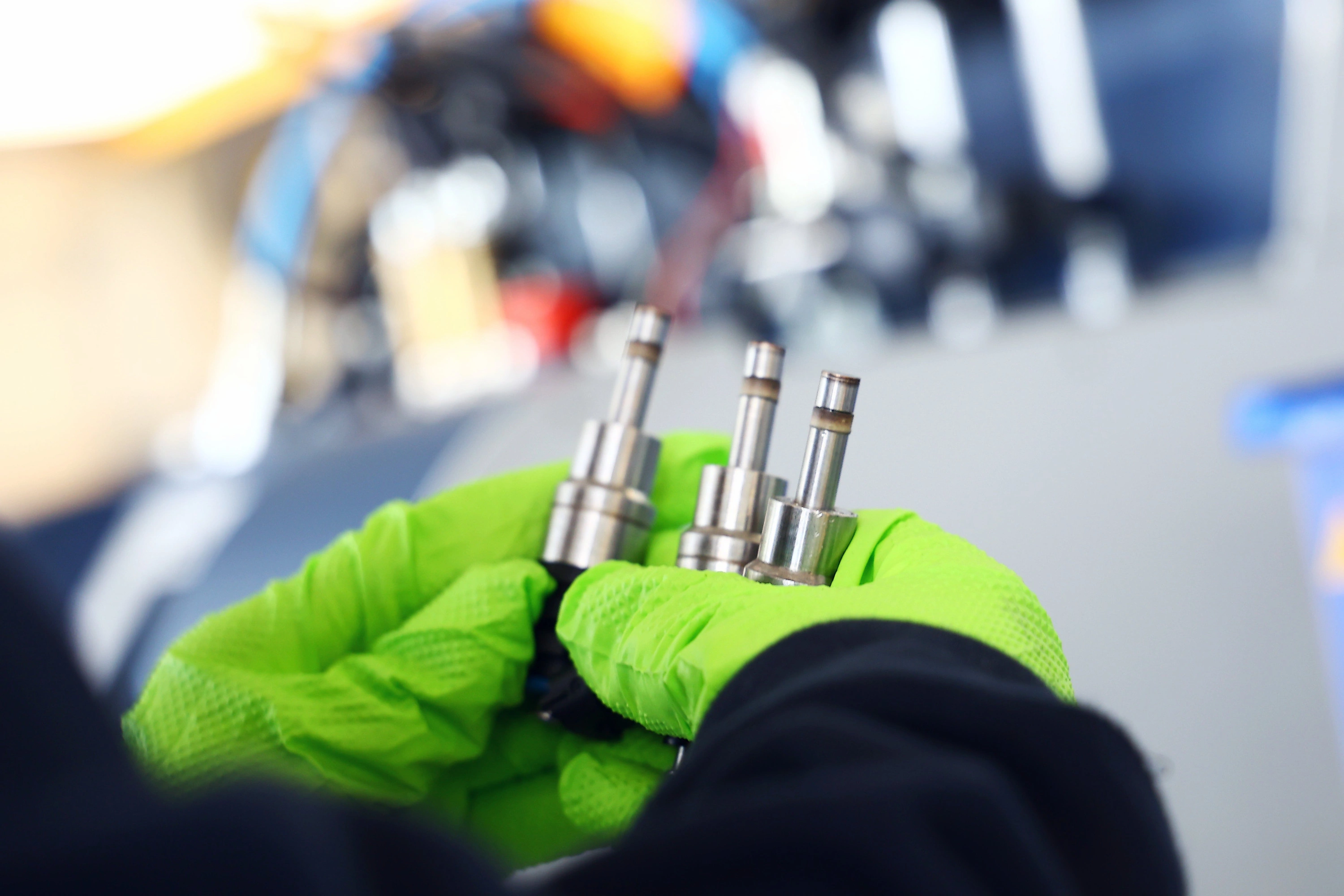

Powrót do tego samego punktu testowego

Innym sposobem sprawdzenia stabilności jest powtórzenie identycznego punktu po bardziej wymagającym etapie programu.

Prawidłowy element może dać:

14,6 ml → 31,2 ml → 14,5 ml

Pierwszy i trzeci wynik odnoszą się do tego samego ustawienia.

Przy innej sztuce uzyskujemy:

14,7 ml → 29,1 ml → 13,8 ml

Po środkowej części programu wtryskiwacz nie wraca więc do wcześniejszego poziomu dawkowania. Różnica pomiędzy dwoma identycznymi punktami wynosi 0,9 ml.

Taki test pozwala wykryć zmianę pracy, której nie pokazałby pojedynczy pomiar.

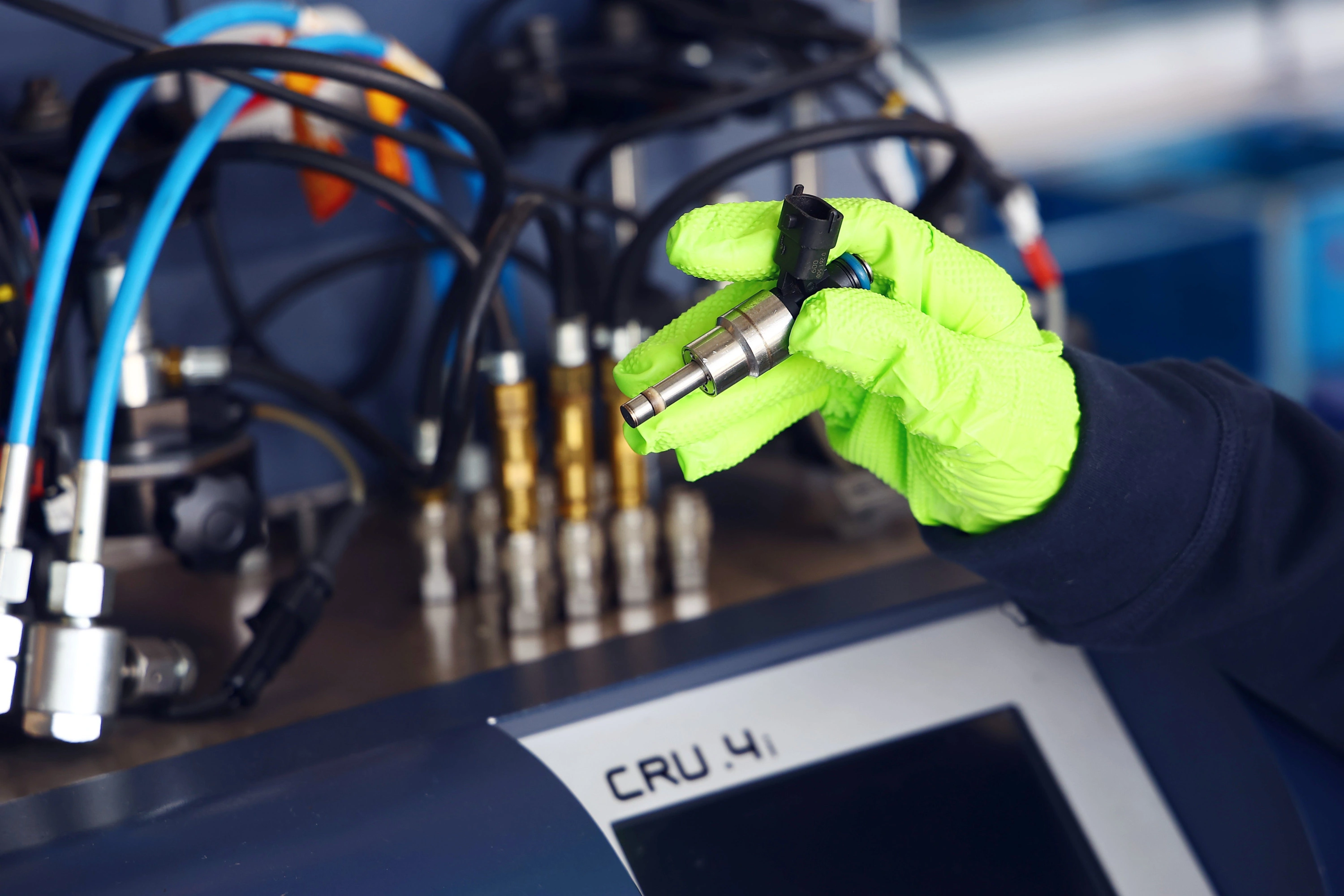

Szczelność po zamknięciu

Po zakończeniu dawkowania odcinamy sterowanie i obserwujemy końcówkę.

Przykładowo trzy sztuki zachowują wynik 0,00 ml przez 95 s, natomiast przy jednej rejestrujemy 0,03 ml / 95 s.

Taka różnica nie mówi o zbyt małej dawce. Dotyczy sposobu odcięcia przepływu po zamknięciu.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji

Jeżeli konstrukcja oraz program badania umożliwiają wykorzystanie RSP, porównujemy również reakcję elementów.

Przykładowe wyniki kompletu:

0,74 ms, 0,76 ms, 0,75 ms i 0,76 ms.

Jeżeli właśnie czwarta sztuka miała wcześniej niższy wydatek w górnym punkcie charakterystyki, podobny czas reakcji pokazuje, że źródła różnicy nie należy automatycznie przypisywać reakcji elektryczno-mechanicznej.

Kontrola elektryczna

W elektromagnetycznym MPI/PFI sprawdzamy również parametry elektryczne odpowiednie dla konkretnego wykonania.

Przykładowy pomiar rezystancji może wynosić 12,9 Ω. Sam taki wynik nie określa jednak dawkowania ani szczelności.

Dlatego kontrolę elektryczną wtryskiwacza benzynowego multimetrem traktujemy jako jeden z etapów diagnostyki, a nie zamiennik badania stanowiskowego.

Rozpylanie

Podczas aktywnej pracy obserwujemy również strugę medium.

Wtryskiwacz może mieć zbliżony wynik ilościowy do pozostałych sztuk, a jednocześnie tworzyć wyraźnie przesuniętą albo niestabilną strugę. Dlatego ocenę rozpylania zapisujemy niezależnie od liczby mililitrów.

Dlaczego każdy wtryskiwacz badamy indywidualnie i porównujemy cały komplet?

We wszystkich opisanych benzynowych wersjach Meriva A mamy cztery cylindry i cztery wtryskiwacze. Cały zestaw mieści się jednocześnie na Carbon Zapp GDU.4R-X.

• Każdej sztuce przypisujemy własny zestaw wyników.
• Sprawność jednego elementu nie potwierdza stanu pozostałych trzech.
• Zestawiamy charakterystykę, a nie tylko jedną końcową dawkę.
• Sprawdzamy, czy po zmianie warunków wszystkie elementy reagują w podobny sposób.
• Osobno kontrolujemy szczelność oraz parametry elektryczne.
• Porównanie czterech sztuk ułatwia wychwycenie elementu odbiegającego tylko w części zakresu pracy.

Dotyczy to również Meriva OPC 1.6 Turbo. Turbosprężarka zmienia warunki pracy silnika, ale zastosowany układ nadal jest wielopunktowym MPI/PFI.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Przekazane elementy nie trafiają od razu do procesu czyszczenia. Najpierw tworzymy ich identyfikację techniczną.

1. Odczytujemy oznaczenia umieszczone na korpusie.
2. Rejestrujemy numer katalogowy każdej sztuki.
3. Ustalamy producenta i wariant wykonania.
4. Potwierdzamy technologię MPI/PFI.
5. Oglądamy powierzchnię korpusu, króćce oraz końcówkę.
6. Zapisujemy pęknięcia, korozję, deformacje i ślady wcześniejszych prac.
7. Kontrolujemy część elektryczną w zakresie właściwym dla konstrukcji.
8. Oznaczamy pozycję każdej sztuki w ramach zlecenia.
9. Dobieramy adaptery oraz program stanowiskowy.

W ten sposób wtryskiwacz z 1.4 nie jest traktowany automatycznie jak część z 1.8 albo OPC tylko dlatego, że wszystkie należą do MPI/PFI.

Obsługujemy między innymi elementy Bosch, Continental, Siemens VDO, Delphi i Denso. Procedurę dopasowujemy do konkretnego numeru części.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Przed rozpoczęciem procesu wiemy już, w którym miejscu charakterystyka odbiegała. Dzięki temu po czyszczeniu wracamy do konkretnego punktu zamiast sprawdzać przypadkową dawkę.

W naszej pracowni wykonujemy odpowiednio do konstrukcji:

• płukanie wewnętrznej drogi medium,
• uruchamianie wtryskiwacza podczas procesu czyszczącego,
• oczyszczanie strefy końcówki,
• flushing i backflush przy częściach pozwalających na takie postępowanie,
• czyszczenie ultradźwiękowe kompatybilnych elementów,
• ponowne przygotowanie części do właściwego programu pomiarowego.

Zakres dalszej regeneracji benzynowego wtryskiwacza w naszej pracowni ustalamy na podstawie konstrukcji oraz wyników diagnostyki.

Nie zakładamy, że każda różnica zniknie po czyszczeniu. Zużyta powierzchnia uszczelniająca, problem mechaniczny albo odchylenie elektryczne wymaga osobnej oceny.

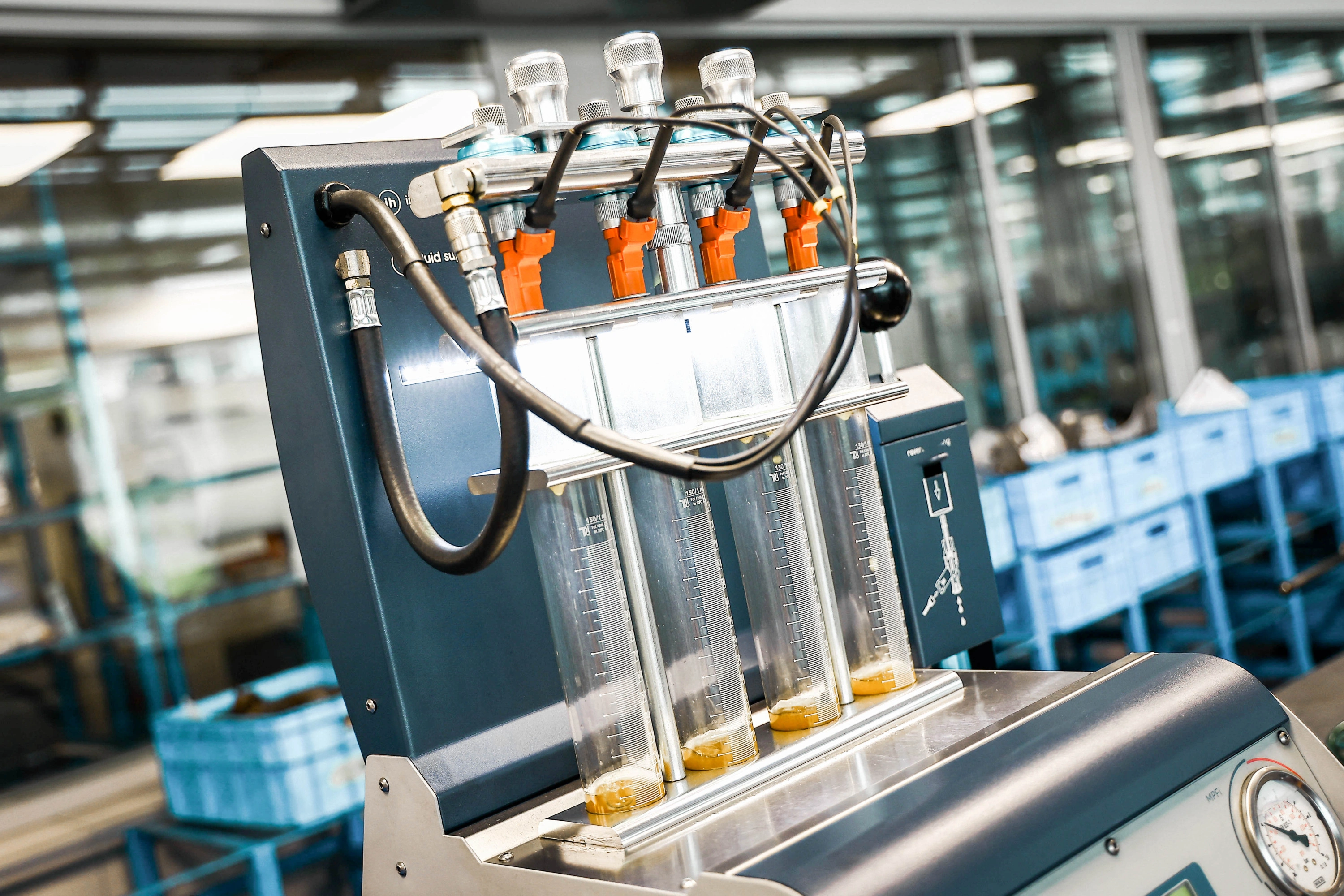

Carbon Zapp GDU.4R-X przy wtryskiwaczach Meriva A

W tym modelu wykorzystujemy część stanowiska przeznaczoną do klasycznych benzynowych EFI/MPFI. Nie potrzebujemy wysokiego ciśnienia właściwego dla bezpośredniego wtrysku.

Carbon Zapp GDU.4R-X obsługuje maksymalnie cztery wtryskiwacze jednocześnie. Komplet z Meriva A mieści się więc w jednej serii.

Zakres dla klasycznego wtrysku

Tor EFI/MPFI pracuje w zakresie urządzenia 0–10 bar.

Nie oznacza to badania każdej części przy 10 bar. Konkretne ustawienia wynikają z typu wtryskiwacza i właściwego planu testowego.

Co z wartością 650 bar?

Stanowisko posiada maksymalną zdolność wysokociśnieniową 650 bar, przeznaczoną dla obsługiwanych konstrukcji bezpośrednich.

Nie wykorzystujemy 650 bar do wtryskiwaczy MPI/PFI Meriva A.

Pomiar dynamiczny

Elektroniczny dynamiczny tor ilościowy obejmuje 1–1000 ml/min.

Dla wykorzystanego sensora producent podaje:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Są to parametry dynamicznego sensora pomiarowego. Nie oznaczają tolerancji konkretnego wtryskiwacza ani uniwersalnej dokładności wszystkich funkcji stanowiska.

Podczas właściwego programu oceniamy między innymi dawkowanie, wydatek, szczelność oraz stabilność pracy. Tam, gdzie procedura obsługuje RSP, badamy reakcję.

Obserwujemy również rozpylanie i korzystamy z funkcji płukania zgodnie z konstrukcją części.

GDU.4R-X obsługuje także procedury kodowania i generowania indywidualnych danych korekcyjnych w kompatybilnych systemach. Nie oznacza to potrzeby kodowania klasycznych wtryskiwaczy Meriva A.

Wynik interpretujemy na podstawie pomiarów, właściwych danych odniesienia, procedury urządzenia i doświadczenia technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wykonujemy wyłącznie wtedy, gdy konkretna technologia przewiduje indywidualne dane korekcyjne.

• Najpierw identyfikujemy konstrukcję i numer części.
• Sprawdzamy, czy dany system wykorzystuje kod wtryskiwacza.
• Jeżeli jest wymagany, odpowiednia charakterystyka wynika z badań przeprowadzonych według właściwej procedury.
• Na podstawie danych powstaje informacja przypisana do konkretnego elementu.
• Sterownik wykorzystuje ją wtedy do uwzględnienia indywidualnych cech wtryskiwacza.
• Brak potrzeby kodowania nie oznacza braku indywidualnych różnic pomiędzy sztukami.
• Klasycznych MPI/PFI z Meriva A nie kodujemy tylko dlatego, że stanowisko posiada taką funkcję.

Rewitalizacja elementów piezoelektrycznych

Przywracanie właściwości stosu piezo dotyczy wybranych kompatybilnych konstrukcji piezoelektrycznych.

Elektromagnetyczne MPI/PFI stosowane w opisanych wersjach Meriva A nie wymagają tej procedury.

Co otrzymuje klient?

Po zakończeniu diagnostyki przekazujemy dane odnoszące się do rzeczywiście przebadanych części.

• Zachowujemy wynik wejściowy każdego wtryskiwacza.
• Przedstawiamy kluczowe wartości dawkowania.
• Pokazujemy rezultat próby szczelności.
• Przy komplecie zestawiamy zachowanie czterech sztuk.
• Jeśli program obejmuje RSP, uwzględniamy wynik reakcji.
• Do pomiarów ilościowych dołączamy ocenę rozpylania.
• Pokazujemy rezultat kontroli wykonanej po czyszczeniu.
• Przygotowujemy indywidualny protokół parametrów.
• Przekazujemy certyfikat badania na stanowisku probierczym.
• Przed zakończeniem zlecenia wykonujemy kontrolę jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy Opel Meriva A?

Wszystkie wersje objęte artykułem wykorzystują pośredni wtrysk MPI/PFI.

Sprawdzenie jednej sztuki kosztuje 45 zł netto.

Cena obejmuje:

• test wstępny,
• czyszczenie wykonywane w naszej pracowni,
• kontrolę końcową.

Stawka dotyczy jednej sztuki.

Diagnostyka bezpośredniego wtrysku benzynowego kosztuje 103 zł netto za sztukę, jednak nie jest to technologia zastosowana w Meriva A 1.4, 1.6, 1.8 ani OPC 1.6 Turbo.

Również cena czyszczenia wtryskiwaczy benzynowych zależy od rodzaju konstrukcji i zakresu potrzebnych czynności.

Przed kontaktem przygotuj numer wymontowanego wtryskiwacza albo VIN.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Wtryskiwacze z Meriva A przyjmujemy również w przesyłkach. Diagnostyka nie wymaga osobistego dostarczenia części do naszej pracowni.

Organizujemy odbiór kurierski oraz obsługujemy DPD, InPost i Paczkomat.

Po dostarczeniu elementy identyfikujemy, rejestrujemy i kierujemy do odpowiedniej procedury. Po zakończeniu zlecenia zabezpieczamy je do transportu zwrotnego.

Nowy albo zregenerowany podzespół, jeżeli jest dostępny, również wysyłamy na wskazany adres.

Dostępna część może zostać nadana nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność potrzebnych części może wpłynąć na termin przygotowania przesyłki.

Przygotowanie do transportu

Końcówkę i króćce należy zabezpieczyć przed zabrudzeniem oraz kontaktem z twardymi elementami opakowania. Każdy wtryskiwacz powinien być unieruchomiony tak, aby nie przemieszczał się w paczce.

Jeżeli znana jest wcześniejsza pozycja elementu w silniku, warto zachować jej oznaczenie. Do przesyłki trzeba dołączyć dane kontaktowe albo numer zlecenia.

Jak prowadzimy przesyłkę przez kolejne etapy?

• Otrzymujemy numer części albo VIN.
• Potwierdzamy wariant wtryskiwacza.
• Ustalamy sposób dostarczenia.
• Po odebraniu części zapisujemy jej oznaczenie.
• Wykonujemy test wejściowy.
• Przeprowadzamy czyszczenie.
• Ponawiamy wybrane punkty kontrolne.
• Przekazujemy wynik diagnostyki.
• Po ustaleniu dalszego zakresu kończymy obsługę i przygotowujemy wysyłkę zwrotną.

Korekty paliwowe

STFT i LTFT pokazują, jak sterownik zmienia obliczoną dawkę benzyny.

• STFT reaguje krótkoterminowo.
• LTFT odzwierciedla adaptację utrzymującą się dłużej.
• Dodatnia korekta oznacza zwiększanie dawki.
• Ujemna korekta oznacza jej zmniejszanie.

Przykładowe STFT -6% oznacza chwilowe odejmowanie około 6% od bazowo obliczonej ilości paliwa.

LTFT na poziomie +4% wskazuje natomiast na długoterminową tendencję do dodawania paliwa.

Nie wskazujemy konkretnego wtryskiwacza wyłącznie na podstawie tych wartości. Korekty zależą również od szczelności dolotu, ciśnienia paliwa, pomiaru powietrza, sond lambda i innych elementów sterowania mieszanką.

Dopiero badanie stanowiskowe pozwala ustalić, czy jedna z czterech sztuk rzeczywiście różni się charakterystyką.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Przy Meriva A interesuje nas nie tylko przyczyna, lecz również sposób, w jaki zostawia ona ślad w wynikach.

Do typowych źródeł zmian należą:

• produkty starzenia benzyny osadzające się w precyzyjnych kanałach,
• drobne zanieczyszczenia obecne w paliwie,
• ograniczenie swobody ruchu elementów wewnętrznych,
• zmiana parametrów cewki lub połączeń elektrycznych,
• zużycie powierzchni odpowiedzialnych za szczelne zamknięcie,
• pogorszenie stanu końcówki formującej strugę.

Nie wszystkie powodują taki sam wynik. Ograniczony przepływ może ujawniać się dopiero w górnej części charakterystyki, a zmniejszona swoboda ruchu może sprawić, że identyczny punkt wykonany ponownie daje inną dawkę.

Skutkiem mogą być:

• różny udział poszczególnych cylindrów w pracy silnika,
• nieprawidłowe korekty mieszanki,
• gorsza reakcja przy zmianie obciążenia,
• wzrost zużycia benzyny,
• szarpanie lub niestabilna praca na biegu jałowym,
• większe obciążenie katalizatora przy nieprawidłowym składzie mieszanki.

Nierówna praca benzynowego silnika na wolnych obrotach jest więc wskazówką diagnostyczną, a nie potwierdzeniem uszkodzenia konkretnego wtryskiwacza.

Profesjonalny test pokazuje, czy odchylenie rzeczywiście występuje w przekazanym elemencie. Kilka punktów badania pozwala też ustalić, w jakich warunkach problem staje się widoczny.

Jakość paliwa

Podczas dłuższego przechowywania benzyna ulega starzeniu i może pozostawiać osady w precyzyjnych obszarach układu. Biokomponenty zwiększają znaczenie wilgoci obecnej w instalacji.

Do zbiornika i przewodów mogą trafiać również drobne zanieczyszczenia. Nie każda awaria wynika z paliwa, ale jego stan wpływa na warunki pracy powierzchni i kanałów wewnątrz wtryskiwacza.

Dlaczego warto wybrać specjalistyczny serwis?

MPI/PFI jest konstrukcją mniej wymagającą ciśnieniowo niż GDI, ale nadal wymaga powtarzalnego programu, właściwych adapterów i dokładnego porównania kompletu.

W naszej pracowni:

• identyfikujemy numer części jeszcze przed testem,
• wykorzystujemy profesjonalne stanowiska probiercze,
• cały komplet Meriva A badamy jednocześnie,
• stosujemy warunki przeznaczone dla EFI/MPFI,
• zapisujemy charakterystykę przed czyszczeniem,
• wykonujemy wewnętrzne oraz ultradźwiękowe czyszczenie odpowiednich konstrukcji,
• ponawiamy te punkty, które wcześniej wykazały różnicę,
• oddzielamy wynik hydrauliczny od elektrycznego,
• zachowujemy indywidualne oznaczenie każdej sztuki,
• dokumentujemy uzyskane wartości,
• wykorzystujemy ponad 30 lat doświadczenia w układach wtryskowych,
• przyjmujemy zlecenia również z całej Polski.

Nie oceniamy efektu na podstawie tego, czy część wygląda czyściej. Porównujemy liczby i zachowanie wtryskiwacza przed oraz po procesie.

FAQ

Czy wtryskiwacze z Meriva OPC 1.6 Turbo wymagają stanowiska do GDI?

Nie. Z16LET w Meriva OPC wykorzystuje wielopunktowy wtrysk pośredni MPI/PFI, mimo zastosowania turbodoładowania.

Czy jeden prawidłowy punkt pomiarowy wystarczy do zaakceptowania wtryskiwacza?

Nie. Element może pracować prawidłowo przy jednym sterowaniu, a zacząć odstawać dopiero w innym fragmencie charakterystyki.

Czy warto zachować informację z którego cylindra pochodził wtryskiwacz?

Tak. Jeżeli pozycja jest znana, warto ją oznaczyć przed wysyłką. W naszej pracowni również zachowujemy identyfikację poszczególnych elementów przez cały proces.

Czy czyszczenie powinno zmienić rezystancję cewki?

Nie oczekujemy takiej zależności. Proces czyszczenia dotyczy przede wszystkim obszaru hydraulicznego i osadów, dlatego parametry elektryczne kontrolujemy niezależnie.

Czy cztery wtryskiwacze o podobnej dawce końcowej mogą różnić się stanem?

Tak. Jeden może mieć inną szczelność, reakcję, powtarzalność albo zachowanie przy zmianie punktu testowego, mimo bardzo zbliżonego pojedynczego wyniku ilościowego.

Sprawdzenie czyszczenie i regeneracja wtryskiwaczy Opel Meriva A

Wtryskiwacze z benzynowych Opel Meriva A 1.4, 1.6, 1.8 oraz OPC 1.6 Turbo przyjmujemy do diagnostyki i procesu serwisowego w Pawlik Diesel Service. W sprawie części lub całego kompletu zadzwoń pod numer 601 856 277.

Przed kontaktem przygotuj VIN albo numer odczytany z wymontowanego wtryskiwacza. Na tej podstawie potwierdzamy właściwy wariant MPI/PFI, sprawdzamy cenę oraz dostępność odpowiedniej części.

Przekazane do naszej pracowni elementy testujemy, czyścimy i poddajemy kontroli końcowej. Jeżeli odpowiedni wtryskiwacz zregenerowany albo nowy jest dostępny, sprawdzamy również taki wariant. Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski.

Cena dostępność i zlecenie odbioru: 601 856 277.
