W naszej pracowni wykonujemy diagnostykę, czyszczenie i kontrolę wtryskiwaczy benzynowych stosowanych w układach pośrednich i bezpośrednich. Wykorzystujemy specjalistyczne stanowiska probiercze, na których sprawdzamy parametry elektryczne, szczelność, dawkowanie, reakcję oraz sposób rozpylania.

W Volkswagenie Beetle 5C sama pojemność silnika nie wystarcza do prawidłowego określenia wtryskiwacza. W gamie 1.2, 1.4 i 2.0 występowało kilka odmian TSI, a wraz ze zmianami jednostek zmieniały się kody silników i konstrukcja układu paliwowego. Szczególnej uwagi wymaga 2.0 TSI 220 KM CULC, w którym zastosowano połączenie wtrysku bezpośredniego i wielopunktowego pośredniego.

Beetle 5C – kod silnika określa, z którym układem mamy do czynienia

Przed rozpoczęciem diagnostyki ustalamy dokładną wersję jednostki napędowej, ponieważ w Volkswagenie Beetle 5C sama informacja o pojemności silnika nie wystarcza do prawidłowego dobrania wtryskiwacza ani procedury badania. Poszczególne odmiany mogą różnić się konstrukcją układu paliwowego i zastosowanymi elementami, mimo że z zewnątrz dotyczą tego samego modelu i podobnej wersji silnikowej.

W praktyce opieramy identyfikację przede wszystkim na kodzie silnika oraz numerze znajdującym się na wymontowanym wtryskiwaczu. Jeżeli potrzebne jest dodatkowe potwierdzenie konfiguracji samochodu, wykorzystujemy również numer VIN. Pozwala nam to dobrać właściwe stanowisko probiercze, zakres pomiarów oraz sposób dalszej obsługi konkretnego elementu.

Ma to szczególne znaczenie przy komplecie wtryskiwaczy przeznaczonym do czyszczenia i testów. Zanim rozpoczniemy badanie, sprawdzamy, z jaką konstrukcją pracujemy i czy wszystkie dostarczone elementy odpowiadają właściwej wersji silnika. Dzięki temu wynik diagnostyki odnosimy do konkretnego wtryskiwacza, a nie wyłącznie do ogólnego oznaczenia 1.2, 1.4 lub 2.0 TSI.

Od numeru wtryskiwacza do stanowiska probierczego – tak rozpoczynamy obsługę

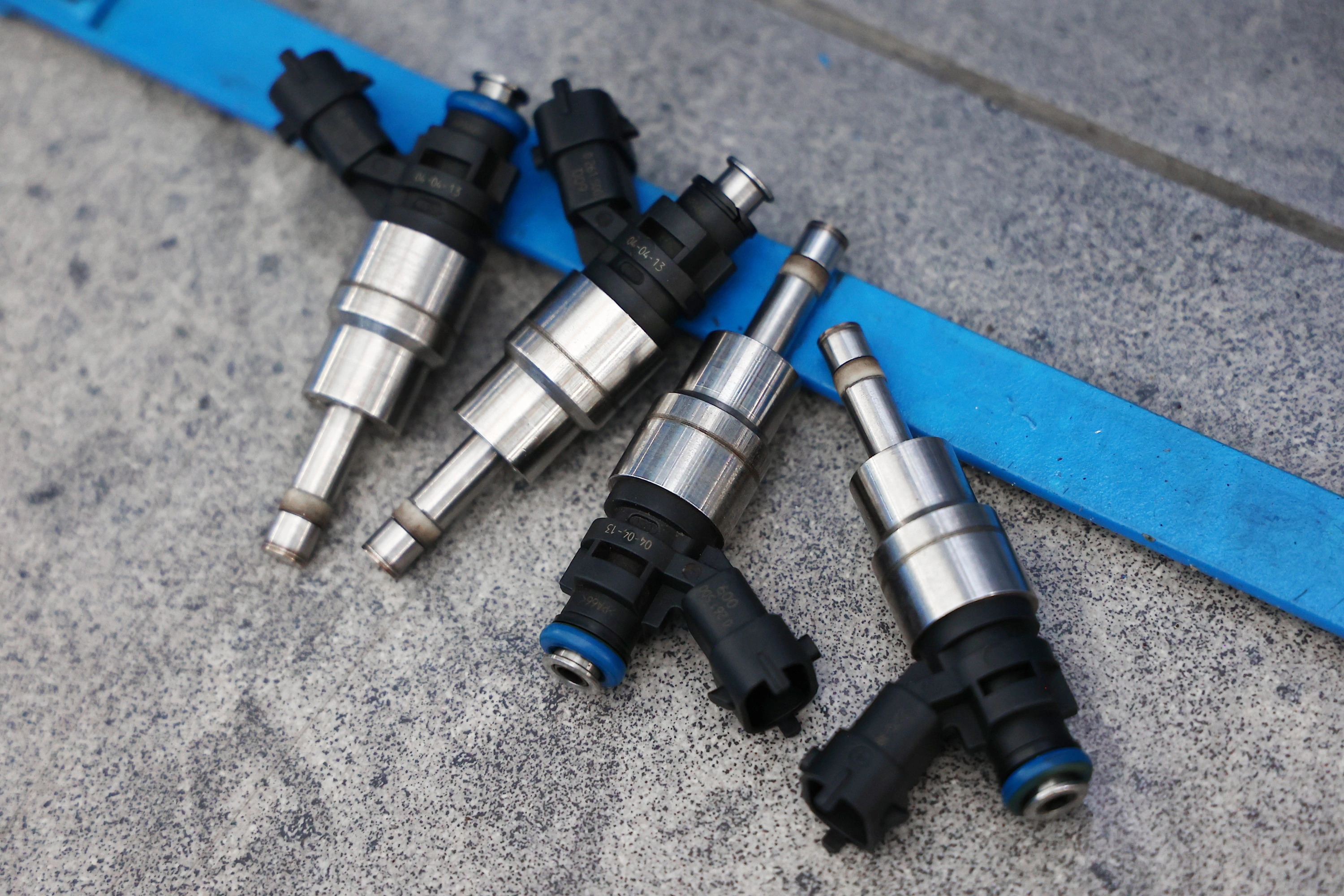

Po dostarczeniu wtryskiwaczy nie rozpoczynamy od razu czyszczenia. Najpierw każdy element identyfikujemy i przypisujemy do konkretnego zlecenia.

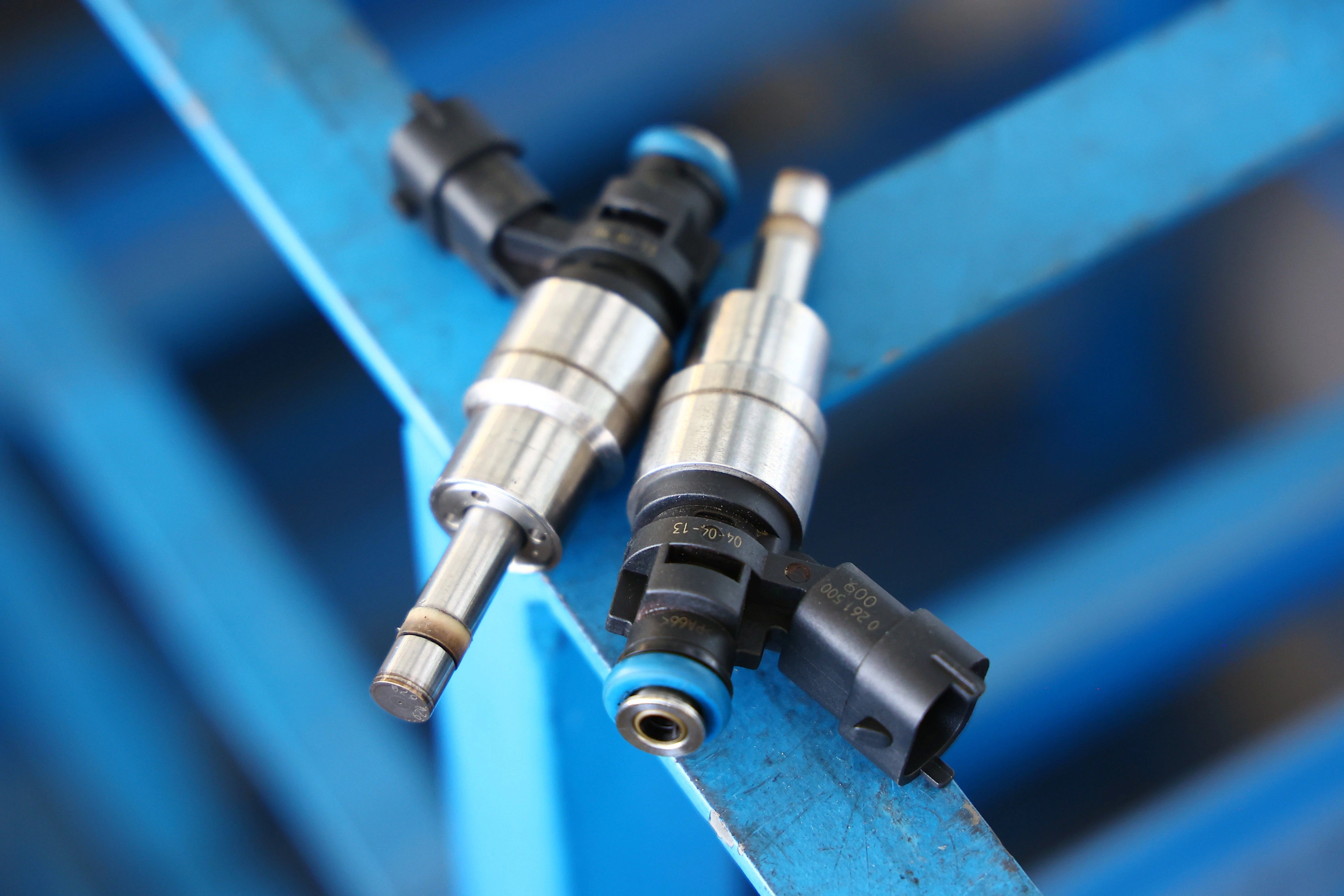

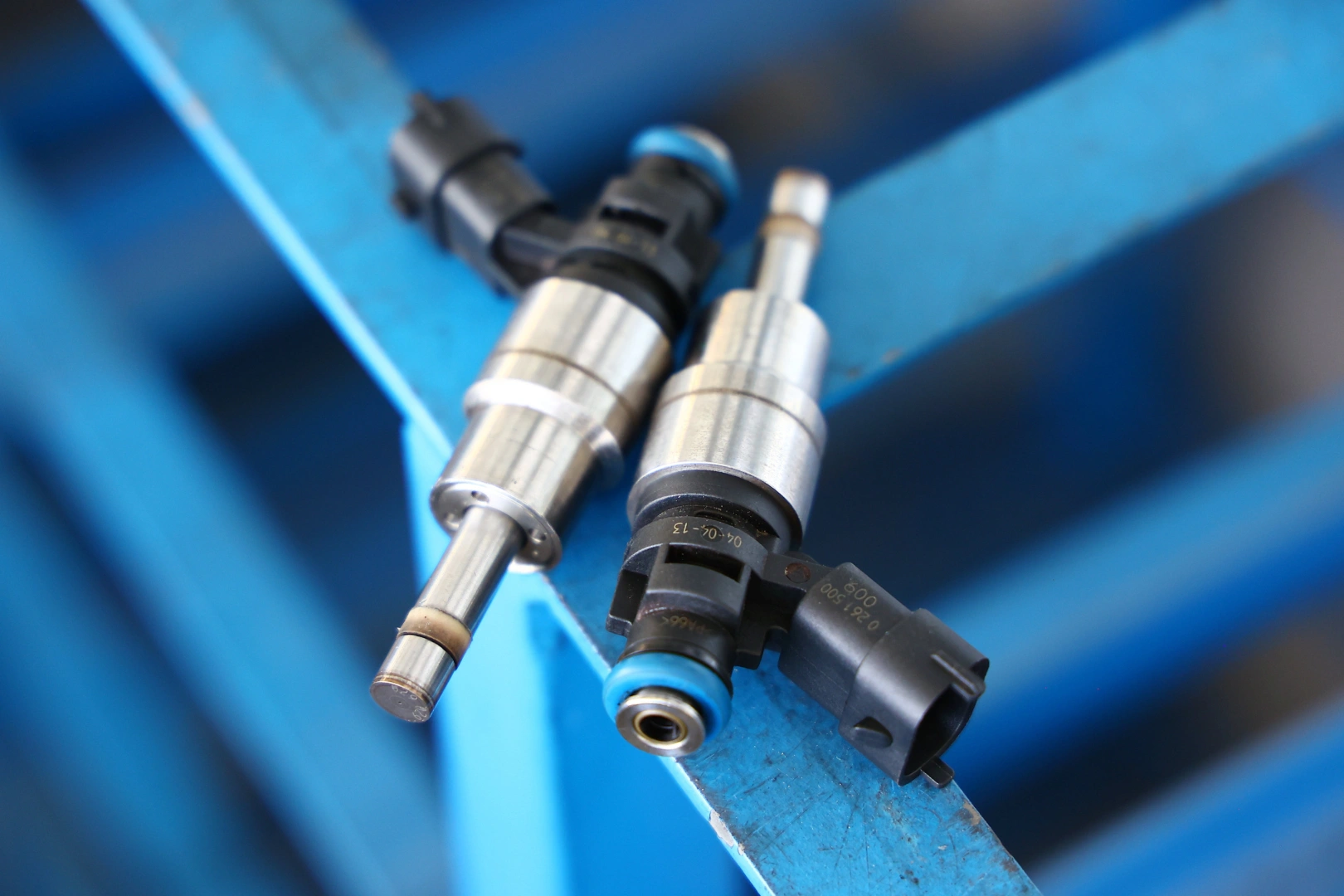

Sprawdzamy numer katalogowy, konstrukcję oraz technologię wtrysku. Oglądamy korpus, końcówkę rozpylacza, złącze elektryczne i powierzchnie mające znaczenie podczas ponownego montażu.

Kontrolujemy również, czy element nie ma uszkodzeń mechanicznych, które uniemożliwiałyby dalszą obsługę. Wtryskiwacze z jednego silnika pozostają oznaczone jako jeden komplet, dzięki czemu po zakończeniu badań możemy porównać wyniki poszczególnych cylindrów.

Jeden model, dwa sposoby podawania benzyny

Podobny objaw w Beetle 5C może mieć różne źródła - nie zawsze uszkodzony jest wtryskiwacz

Szarpanie, nierówny bieg jałowy albo gorsza reakcja na przyspieszenie nie oznaczają automatycznie uszkodzonego wtryskiwacza. Podobne zachowanie silnika może mieć kilka przyczyn, dlatego najpierw potrzebna jest diagnostyka. W samych wtryskiwaczach spotykamy m.in.:

• osady na końcówce rozpylacza,
• ograniczoną drożność wewnętrznych kanałów,
• zanieczyszczenia pochodzące z paliwa,
• nieszczelność po zamknięciu,
• nieprawidłowości części elektrycznej,
• pogorszenie formowania i atomizacji strugi.

Podczas jazdy możemy zauważyć m.in.:

• nierównomierną pracę jednostki,
• szarpanie pod obciążeniem,
• zwiększone zużycie benzyny,
• spadek osiągów,
• nieprawidłowe korekty mieszanki,
• zwiększone obciążenie układu oczyszczania spalin.

Sam symptom nie stanowi rozpoznania usterki. Dopiero kontrola wtryskiwacza poza samochodem pozwala sprawdzić, czy jego rzeczywiste parametry odbiegają od właściwego zakresu.

Paliwo również pozostawia ślad we wtryskiwaczu

Podczas eksploatacji benzyna stopniowo się starzeje, a zawarte w niej składniki mogą pozostawiać osady. Znaczenie mają również biokomponenty, obecność wilgoci oraz zanieczyszczenia, które przedostaną się do układu paliwowego. Z czasem mogą one ograniczać drożność bardzo małych kanałów i pogarszać pracę końcówki rozpylającej. Dlatego przy diagnostyce analizujemy rzeczywiste zachowanie elementu, a nie tylko jego wygląd.

Carbon Zapp GTBR-X – co rzeczywiście sprawdzamy na czterech kanałach?

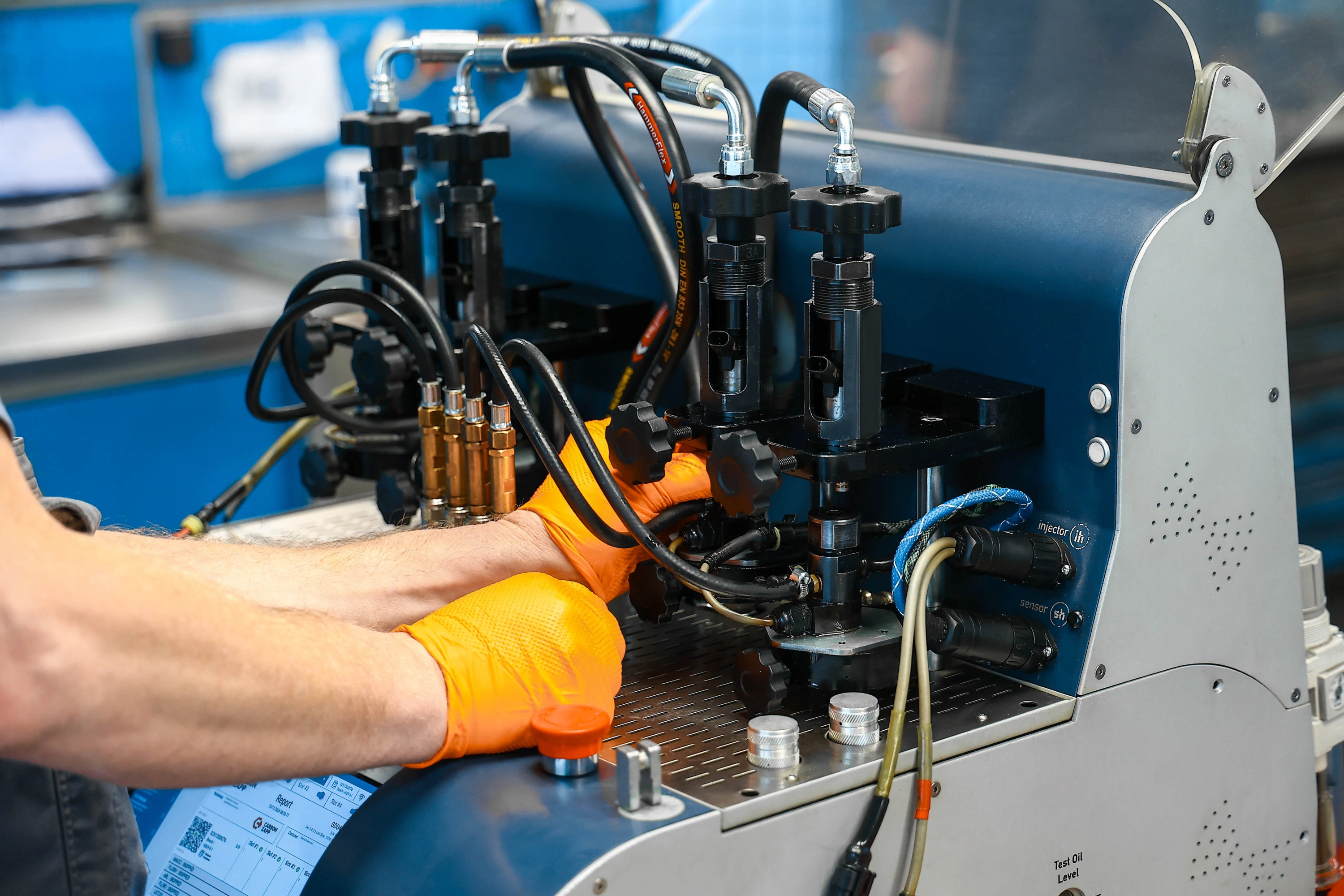

Na Carbon Zapp GTBR-X, określanym również jako GTB.4R-X, wykonujemy rozbudowaną diagnostykę wtryskiwaczy benzynowych bezpośredniego wtrysku. Stanowisko posiada cztery kanały testowe i cztery niezależne przepływomierze, dlatego jednocześnie badamy do czterech elementów, zachowując oddzielny wynik dla każdego z nich. Maksymalny zakres układu wysokiego ciśnienia wynosi 1250 bar, ale ciśnienie konkretnego badania dobieramy do konstrukcji wtryskiwacza i właściwego testplanu.

Najpierw kontrola części elektrycznej

Zanim ocenimy dawkowanie, sprawdzamy zachowanie elektryczne wtryskiwacza. W zależności od jego budowy wykonujemy m.in. pomiar rezystancji, indukcyjności i pojemności oraz kontrolę zwarcia do masy. Wtryskiwacz może podać prawidłową ilość medium w pojedynczym punkcie, a jednocześnie wykazywać nieprawidłowość elektryczną. Dlatego samego wyniku przepływu nie traktujemy jako pełnej oceny.

Sprawdzamy, czy medium wydostaje się tylko tam, gdzie powinno

Kontrolujemy korpus oraz połączenia pod kątem wycieków zewnętrznych. Osobno badamy szczelność końcówki po zamknięciu wtryskiwacza. Obserwujemy, czy pojawia się kapanie, sączenie albo niekontrolowany przepływ przez rozpylacz. To ważne, ponieważ prawidłowa dawka podczas otwarcia nie oznacza jeszcze, że element prawidłowo zamyka przepływ.

Nie opieramy oceny na jednej dawce

Wtryskiwacz pracujący w samochodzie nie wykonuje cały czas identycznego cyklu. Dlatego na GTBR-X sprawdzamy go w różnych punktach odpowiadających odmiennym warunkom pracy. W zależności od testplanu analizujemy:

• dawkę przy większym obciążeniu,
• punkty związane z emisją,
• dawkowanie odpowiadające pracy na biegu jałowym,
• mniejsze dawki,
• dawki pilotażowe i dotryski, jeżeli przewiduje je dana procedura,
• sekwencje multi-dawek.

Stanowisko przewiduje pomiary pełnego obciążenia, dawki emisyjnej, biegu jałowego, dawek pilotażowych i dotrysków oraz tworzenie sekwencji wielodawkowych. Nie analizujemy wyłącznie wartości końcowej. Porównujemy stabilność dawkowania, reakcję na zmianę warunków oraz różnice między wtryskiwaczami należącymi do jednego kompletu.

Jeden dobry cykl to za mało

Kolejne cykle pokazują, czy wynik jest powtarzalny. Wtryskiwacz, który raz osiągnął prawidłową wartość, może w następnych pomiarach zachowywać się niestabilnie. Dlatego kontrolujemy powtarzalność, stabilność oraz różnice pomiędzy kolejnymi uruchomieniami. Przy badaniu kompletu od razu widzimy również element zachowujący się inaczej niż pozostałe.

Zmieniamy warunki ciśnieniowe zgodnie z testplanem

Wtryskiwacze bezpośredniego wtrysku sprawdzamy przy odpowiednio dobranych warunkach. Nie stosujemy jednego ciśnienia do wszystkich numerów części. Element może pracować prawidłowo w jednym punkcie, a ujawniać odchylenie po zmianie ciśnienia lub sposobu sterowania. Właśnie dlatego maksymalnego zakresu 1250 bar nie należy utożsamiać z ciśnieniem stosowanym podczas każdego testu.

Mierzymy reakcję na sygnał sterujący

W odpowiednio wyposażonej konfiguracji GTBR-X wykonujemy pomiar czasu reakcji wtryskiwacza. Sprawdzamy szybkość odpowiedzi oraz jej powtarzalność. Funkcja pomiaru czasu reakcji jest przewidziana w specyfikacji stanowiska. Dzięki temu możemy znaleźć w komplecie element, który ilościowo wypada podobnie do pozostałych, ale reaguje na sterowanie w inny sposób.

Obserwujemy również samą strugę

Podczas pracy sprawdzamy formowanie strugi, równomierność atomizacji, zachowanie końcówki oraz ewentualne kapanie. Zestawiamy także obraz rozpylania wszystkich badanych elementów. Wtryskiwacz może osiągnąć zbliżoną dawkę do pozostałych, ale rozprowadzać medium w inny sposób. Taki wynik wymaga dalszej oceny, nawet jeżeli sama liczba dotycząca ilości wygląda poprawnie.

Dlaczego cztery kanały mają znaczenie?

Podczas jednoczesnego testu wszystkie cztery wtryskiwacze pracują w porównywalnych warunkach. Każdy ma jednak własny pomiar przepływu, dlatego wynik jednego elementu nie jest uśredniany z pozostałymi. Porównujemy dawkowanie, szczelność, stabilność i reakcję. W komplecie czterocylindrowego Beetle 5C łatwiej w ten sposób wychwycić jeden wtryskiwacz odbiegający od pozostałych.

Testplan i CloudX

Przed uruchomieniem właściwego badania identyfikujemy numer wtryskiwacza i sprawdzamy dane odpowiadające konkretnej konstrukcji. CloudX wykorzystujemy do pracy z aktualizowaną bazą danych, dostępem do informacji diagnostycznych oraz obsługą wyników. Nie ustawiamy parametrów wyłącznie na podstawie pojemności silnika. Punktem odniesienia jest konkretny element i przewidziana dla niego procedura.

Po czyszczeniu wracamy do pomiarów

Po wykonaniu czynności serwisowych przeprowadzamy kontrolę końcową. Ponownie sprawdzamy część elektryczną, szczelność, dawkowanie, stabilność, powtarzalność, reakcję i rozpylanie. Dopiero porównanie badania wejściowego z końcowym pokazuje, czy czyszczenie poprawiło parametry i czy wtryskiwacz kwalifikuje się do dalszej eksploatacji.

GTBR-X uzupełniamy innymi stanowiskami

• Hartridge Excalibur wykorzystujemy do precyzyjnej diagnostyki wtryskiwaczy benzynowych GDI oraz PFI i oceny ich rozpylania.
• Carbon Zapp GDU.4R stosujemy jako kolejne stanowisko przeznaczone do odpowiednich konstrukcji benzynowego wtrysku bezpośredniego.
• Carbon Zapp GS4/10 wykorzystujemy przy procesach związanych z obsługą, czyszczeniem i kontrolą wtryskiwaczy benzynowych.

Dobór urządzenia uzależniamy od konstrukcji oraz zakresu badań wymaganych dla danego elementu.

Ta sama ilość paliwa może tworzyć zupełnie inną strugę

Wynik objętościowy jest jednym z elementów diagnostyki. Nie pokazuje jednak wszystkiego, co dzieje się na końcówce wtryskiwacza.

Dlatego dwóch wtryskiwaczy z podobną dawką nie uznajemy automatycznie za pracujące identycznie. Liczy się również sposób, w jaki tę dawkę tworzą i podają.

Co rzeczywiście zmieniło się po czyszczeniu?

Wyniki interpretujemy w odniesieniu do właściwej procedury, danych dla konkretnego wtryskiwacza oraz zachowania całego kompletu. Sam fakt uzyskania lepszego wyniku w jednym punkcie nie przesądza jeszcze o pełnej sprawności.

Poprawa dawkowania nie kasuje znaczenia pozostałych badań. Wtryskiwacz może podawać właściwą ilość medium, a nadal wykazywać problem ze szczelnością, rozpylaniem, reakcją albo stabilnością.

Czy wtryskiwacz benzynowy w Beetle 5C trzeba kodować?

Nie każdy wtryskiwacz benzynowy wymaga indywidualnego kodowania. Najpierw identyfikujemy konkretną konstrukcję i sprawdzamy, czy dla danego typu producent przewiduje kod korekcyjny. Kodowanie służy zapisaniu indywidualnej charakterystyki elementu w formie danych, które mogą być wykorzystane przez sterownik silnika. Dwa wtryskiwacze tego samego typu mogą wykazywać drobne różnice produkcyjne, dlatego w wybranych rozwiązaniach charakterystykę mierzy się na stanowisku i na jej podstawie generuje odpowiedni kod.

Nie należy utożsamiać tego z adaptacją sterownika. Kodowanie dotyczy danych konkretnego elementu, adaptacja jest procesem dostosowywania sterowania do aktualnych warunków, natomiast reset wartości wyuczonych usuwa wcześniej zapamiętane korekty. Są to różne czynności.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach piezoelektrycznych wykonujemy przywracanie właściwości stosu piezo, jeżeli budowa elementu i wynik diagnostyki kwalifikują go do takiej czynności. Nie dotyczy to automatycznie każdego wtryskiwacza GDI ani każdego wtryskiwacza stosowanego w Beetle 5C.

GTBR-X przewiduje obsługę i rewitalizację wybranych wtryskiwaczy piezoelektrycznych Bosch oraz VDO/Continental.

Uszczelnienie po demontażu wpływa na ponowny montaż wtryskiwacza po obsłudze serwisowej

W bezpośrednich układach TSI końcówka wtryskiwacza pracuje bezpośrednio przy komorze spalania, dlatego stan uszczelnienia ma duże znaczenie po jego wymontowaniu.

Przykładowo dokumentacja serwisowa silnika 1.2 TSI CBZB stosowanego w Beetle wskazuje wymianę teflonowego pierścienia uszczelniającego po demontażu wtryskiwacza. Pierścień jest zakładany i następnie odpowiednio kalibrowany do wymiaru montażowego.

Podczas przygotowania wtryskiwacza oczyszczamy miejsce osadzenia uszczelnienia, zakładamy nowy element odpowiednią metodą i formujemy go tak, aby nie został uszkodzony podczas wsuwania do głowicy. Kontrolujemy również pozostałe uszczelnienia oraz elementy podpierające przewidziane dla konkretnej wersji wtryskiwacza. Nie stosujemy jednego sposobu montażu do wszystkich jednostek 1.2, 1.4 i 2.0. Ostateczną procedurę dobiera się według kodu silnika oraz dokumentacji właściwej dla konkretnej konstrukcji.

STFT i LTFT – przydatna wskazówka, ale nie wynik badania wtryskiwacza

• STFT pokazuje krótkoterminową korektę dawki paliwa wprowadzoną przez sterownik.
• LTFT obrazuje długoterminowe dostosowanie sterowania na podstawie wcześniejszej pracy układu.
• Korekta dodatnia oznacza, że sterownik zwiększa dawkę względem wartości bazowej.
• Korekta ujemna oznacza jej zmniejszanie.
• Nieprawidłowo pracujące wtryskiwacze mogą wpływać na korekty, ale nie są ich jedyną możliwą przyczyną.

STFT i LTFT pomagają nam określić kierunek dalszej diagnostyki. Nie wskazują jednak samodzielnie, który wtryskiwacz jest niesprawny i nie zastępują jego badania na stanowisku probierczym.

Po badaniu przekazujemy klientowi niezbędną dokumentację z testów

• wynik diagnostyki wtryskiwacza,
• zestawienie najważniejszych parametrów pomiarowych,
• informację o szczelności,
• wyniki dawkowania,
• wynik pomiaru czasu reakcji, jeżeli dotyczy danego badania,
• ocenę sposobu rozpylania,
• wyniki kontroli wykonanej po czyszczeniu,
• porównanie poszczególnych wtryskiwaczy, jeżeli badamy komplet,
• certyfikat z przeprowadzonego badania,
• indywidualny protokół parametrów,
• potwierdzenie kontroli końcowej,
• 24-miesięczną pisemną gwarancję bez limitu kilometrów na usługę objętą warunkami gwarancji.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego w naszym serwisie?

Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto, natomiast diagnostyka jednego wtryskiwacza bezpośredniego kosztuje 103 zł netto.

Zakres obejmuje test wejściowy, czyszczenie oraz kontrolę końcową. Dzięki temu wynik po wykonaniu czynności możemy odnieść do stanu, w jakim element trafił do pracowni.

Przy doborze części korzystamy z numeru wymontowanego wtryskiwacza albo danych samochodu - przed rozmową warto przygotować numer części lub VIN.

Odbiór kurierski i obsługa wysyłkowa dla naszych klientów

Całe zlecenie przeprowadzamy wysyłkowo. Klient może przesłać wymontowane wtryskiwacze do diagnostyki i czyszczenia, a po zakończeniu obsługi odsyłamy jego elementy albo dostępne części zregenerowane lub nowe. Organizujemy odbiór kurierski na terenie całej Polski. Korzystamy m.in. z DPD i InPost, w tym Paczkomatów. Jeżeli odpowiedni podzespół jest dostępny, wysyłkę części możemy zorganizować nawet w ciągu 24 godzin.

Realizacja samej usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a termin wysyłki części zależy również od jej dostępności.

Przed zapakowaniem wtryskiwaczy warto zabezpieczyć króćce i końcówki przed zabrudzeniem oraz unieruchomić elementy wewnątrz paczki. Do przesyłki należy dołączyć dane kontaktowe lub informacje pozwalające przypisać części do zlecenia.

Jak przebiega zlecenie wysyłkowe?

• Identyfikujemy właściwy element po numerze wtryskiwacza, danych samochodu albo VIN.
• Organizujemy odbiór przesyłki lub klient nadaje ją samodzielnie.
• Wykonujemy test wejściowy, czyszczenie i badanie końcowe.
• Przekazujemy wynik diagnostyki.
• Jeżeli potrzebne są kolejne czynności lub wymiana części, uzgadniamy dalszy zakres.
• Odsyłamy sprawdzony wtryskiwacz albo uzgodniony podzespół.

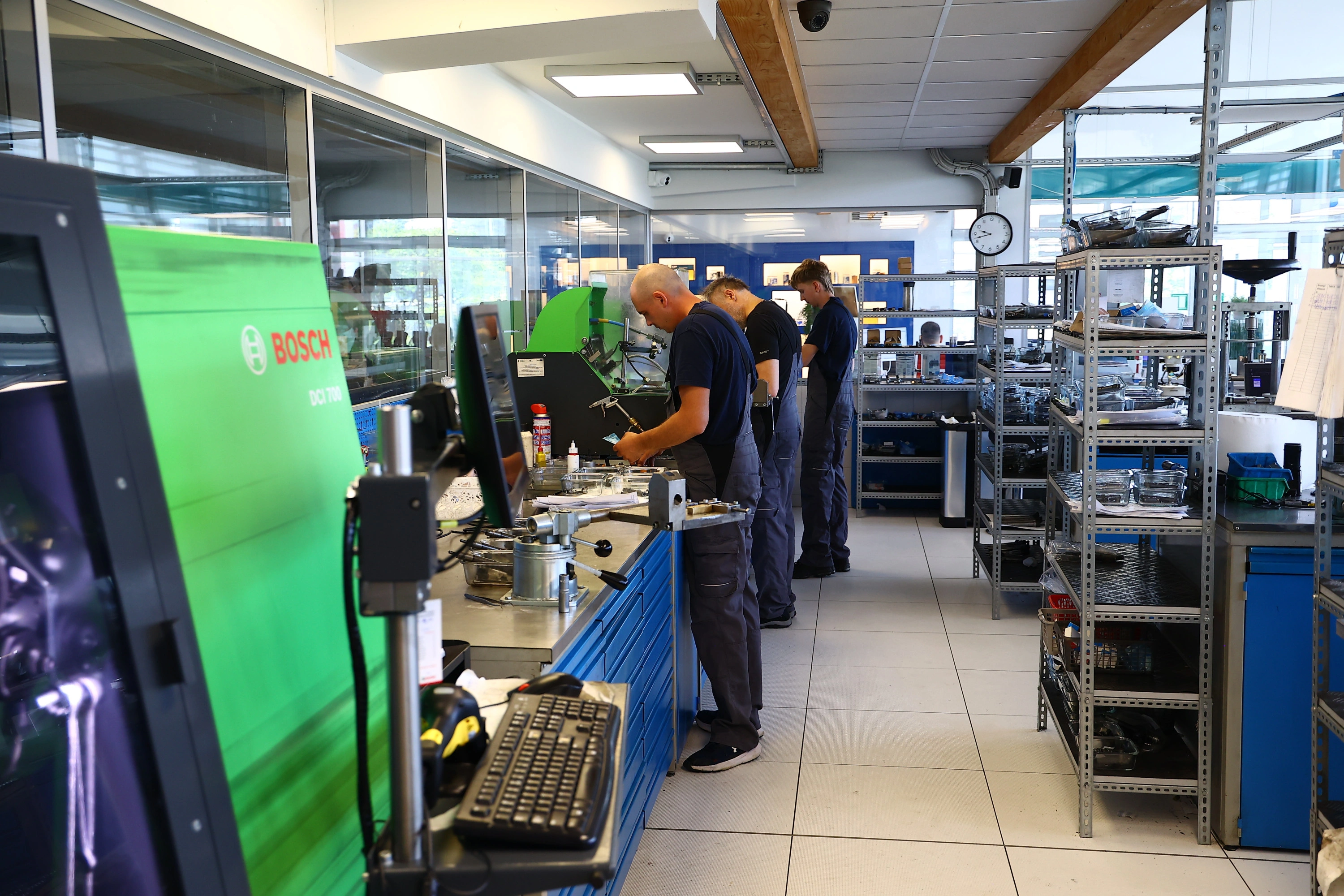

Zaplecze techniczne i park maszynowy w naszej pracowni

• Działamy od 1994 roku i wykorzystujemy ponad 30 lat doświadczenia w diagnostyce precyzyjnych układów wtryskowych.
• Dysponujemy stanowiskami przeznaczonymi do benzynowego wtrysku bezpośredniego i pośredniego.
• Carbon Zapp GTBR-X wykorzystujemy do wielopunktowych badań GDI na maksymalnie czterech niezależnych kanałach. Stanowisko ma maksymalny zakres 1250 bar, przy czym rzeczywiste ciśnienie testu zawsze wynika z procedury konkretnego elementu.
• Rodzina Carbon Zapp GDU.4R uzupełnia obsługę wtryskiwaczy GDI; w wersji GDU.4R-X maksymalny zakres układu wynosi 650 bar.
• Carbon Zapp GS4/10 wykorzystujemy przy kolejnych etapach obsługi wtryskiwaczy benzynowych.
• Hartridge Excalibur stosujemy do diagnostyki wtryskiwaczy bezpośrednich GDI oraz pośrednich PFI.
• Wykonujemy badanie przed czyszczeniem i ponowną kontrolę po zakończeniu procesu.
• W zależności od konstrukcji wykorzystujemy płukanie wsteczne oraz pomiary czasu reakcji.
• W wybranych rozwiązaniach wykonujemy kodowanie zgodne z możliwościami stanowiska i konkretną konstrukcją wtryskiwacza.
• Dokumentujemy wyniki badań i porównujemy poszczególne elementy kompletu.
• Poszczególne etapy demontażu, przygotowania, czyszczenia, diagnostyki i ponownego montażu realizujemy w uporządkowanych strefach roboczych.
• System oznaczania części pozwala zachować identyfikację wtryskiwaczy należących do jednego zlecenia.
• Obsługujemy również zlecenia wysyłkowe z całej Polski.

FAQ

Czy Volkswagen Beetle 5C 1.2 TSI ma wtrysk bezpośredni?
Tak. Zarówno wcześniejszy 1.2 TSI CBZB, jak i późniejszy CYVD należą do jednostek z bezpośrednim wtryskiem benzyny. Dlatego wymagają diagnostyki odpowiedniej dla konstrukcji GDI/TSI.

Czy każdy 2.0 TSI w Beetle 5C ma taki sam układ wtryskowy?
Nie. Wersje różnią się kodem i konstrukcją, a 2.0 TSI CULC 220 KM wykorzystuje zarówno wtrysk bezpośredni, jak i pośredni MPI/PFI. Z tego powodu przed badaniem ustalamy dokładną wersję silnika.

Czy wypadanie zapłonu oznacza uszkodzony wtryskiwacz?
Nie. Wtryskiwacz jest jedną z możliwych przyczyn, dlatego jego stan potwierdzamy pomiarem dawkowania, szczelności, reakcji i jakości rozpylania, zamiast diagnozować część wyłącznie na podstawie objawu.

Dlaczego warto sprawdzić wszystkie wtryskiwacze z jednego silnika?
Badanie kompletu pozwala bezpośrednio porównać zachowanie poszczególnych cylindrów. Na czterokanałowym GTBR-X każdy wtryskiwacz ma oddzielny pomiar, mimo że cały komplet pracuje jednocześnie w porównywalnych warunkach.

Czy do wyceny wystarczy VIN Beetle 5C?
VIN jest bardzo pomocny przy identyfikacji samochodu, ale jeżeli wtryskiwacz został już wymontowany, najlepiej przygotować również jego numer. Pozwala to dokładniej potwierdzić wariant części i zakres obsługi.

Co daje ponowny test na GTBR-X po czyszczeniu?
Pozwala zestawić stan wejściowy z kontrolą końcową. Sprawdzamy, czy poprawiło się dawkowanie, stabilność, szczelność i rozpylanie, a nie tylko czy element wygląda na czysty.

Czy po demontażu wtryskiwacza TSI można ponownie założyć stare uszczelnienie?
W konstrukcjach wykorzystujących teflonowe uszczelnienie komory spalania należy stosować procedurę właściwą dla danego silnika. Przykładowo dokumentacja 1.2 TSI CBZB przewiduje wymianę pierścienia teflonowego po każdym demontażu wtryskiwacza.

Sprawdź wtryskiwacze z Volkswagen Beetle 5C - zadzwoń do nas

Jeżeli Volkswagen Beetle 5C z silnikiem 1.2, 1.4 lub 2.0 TSI wymaga sprawdzenia wtryskiwaczy, zadzwoń pod 601 856 277. W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i proces serwisowy własnych wtryskiwaczy, a jeżeli odpowiedni element jest dostępny, oferujemy również podzespoły zregenerowane lub nowe.

Część dobieramy po numerze albo VIN, organizujemy odbiór kurierski i wysyłkę na terenie całej Polski – skontaktuj się z nami, aby sprawdzić cenę oraz dostępność.
