Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Zafira Tourer MPI PFI 1.4 Turbo GDI SIDI 1.6 Turbo już od 49 zł

W naszej pracowni wykonujemy pełną diagnostykę benzynowych układów wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, SIDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Wykorzystujemy specjalistyczne stanowiska probiercze, a wyniki oceniają technicy zajmujący się układami wtryskowymi.

Przed rozpoczęciem czyszczenia rejestrujemy stan wejściowy części. Dzięki temu po wykonanym procesie porównujemy konkretne pomiary, a nie sam wygląd wtryskiwacza.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

Zafira Tourer 1.4 Turbo oraz 1.6 Turbo SIDI wymagają dwóch odmiennych procedur. Pierwszy silnik korzysta z MPI/PFI, a drugi z bezpośredniego wtrysku GDI/SIDI.

Poniższe wyniki są przykładami orientacyjnymi pokazującymi sposób naszej analizy. Nie są wartościami referencyjnymi przypisanymi do konkretnego numeru wtryskiwacza.

Dawka przeliczona na pojedynczą aktywację

Przy badaniu MPI/PFI wykonujemy przykładowo serię 180 aktywacji.

Trzy elementy podają:

27,0 ml, 27,2 ml i 27,1 ml.

Czwarta sztuka uzyskuje 24,8 ml.

Po przeliczeniu daje to około 0,150–0,151 ml na aktywację dla trzech elementów oraz około 0,138 ml na aktywację dla czwartego.

Takie przedstawienie wyniku pokazuje skalę różnicy w przeliczeniu na pojedyncze sterowanie, a nie tylko całkowitą ilość zebranego medium.

Test statyczny i dynamiczny nie muszą dać tego samego obrazu

Przy wtrysku bezpośrednim jedna sztuka może mieć prawidłowy wydatek podczas dłuższego otwarcia, ale odstawać podczas szybkiej pracy impulsowej.

Przykładowo w badaniu statycznym otrzymujemy 52,4 ml/min, podczas gdy pozostałe elementy osiągają 52,1–52,5 ml/min.

W programie dynamicznym ta sama sztuka podaje jednak 7,4 ml, a pozostałe trzy 8,5–8,7 ml.

Oznacza to, że sama maksymalna zdolność przepływu wygląda prawidłowo, lecz problem ujawnia się podczas cyklicznego otwierania i zamykania.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji pomaga wyjaśnić różnicę dynamiczną

Jeżeli plan testowy danego wtryskiwacza umożliwia pomiar RSP, zestawiamy czas reakcji z wynikiem dawkowania.

Trzy elementy mogą osiągnąć 0,79–0,82 ms, a czwarta sztuka 0,91 ms.

Jeżeli właśnie ten element podaje również mniejszą dawkę dynamiczną, oba wyniki analizujemy razem. Nie wyciągamy wniosku z samej wartości wyrażonej w milisekundach.

Zmiana ciśnienia jest osobnym punktem kontrolnym

W MPI/PFI możemy obserwować zachowanie elementu w więcej niż jednym właściwie dobranym punkcie ciśnieniowym.

Przykładowo przy jednym ustawieniu otrzymujemy 25,1 ml, a przy kolejnym 29,5 ml.

Jeżeli inny wtryskiwacz zmienia wynik jedynie z 24,9 ml do 27,3 ml, jego charakterystyka reaguje inaczej na zmianę warunków.

Nie oznacza to automatycznie uszkodzenia. Wynik odnosimy do właściwej procedury oraz pozostałych elementów kompletu.

Próba szczelności może zakończyć się prawidłowo mimo innego problemu

Po odcięciu sterowania obserwujemy końcówkę przez ustalony czas.

Jeżeli przez 75 s nie rejestrujemy mierzalnego przecieku, wtryskiwacz przechodzi ten konkretny punkt kontroli.

Nie oznacza to jednak, że jest w pełni sprawny. Nadal może nieprawidłowo dawkować podczas pracy dynamicznej.

Rozpylanie sprawdzamy równolegle z pomiarem ilościowym

Dwie sztuki o podobnej liczbie mililitrów nie zawsze tworzą jednakową strugę.

Podczas aktywnego testu obserwujemy stabilność i sposób rozprowadzenia medium. Nie zastępujemy tej oceny samym wynikiem przepływu.

Dlaczego każdy wtryskiwacz badamy osobno i porównujemy pełny komplet?

W obu opisanych silnikach pracują cztery wtryskiwacze. Carbon Zapp GDU.4R-X pozwala badać jednocześnie maksymalnie cztery sztuki, dlatego cały komplet mieści się na stanowisku w jednej serii.

• Każdemu elementowi przypisujemy indywidualne wyniki.
• Prawidłowe 27,1 ml jednej sztuki nie mówi nic o stanie trzech pozostałych.
• Porównujemy reakcję wszystkich elementów przy tych samych warunkach.
• Sprawdzamy, czy różnica występuje tylko podczas jednego rodzaju sterowania.
• Oddzielamy wydatek statyczny od zachowania dynamicznego.
• Szczelność oceniamy niezależnie od dawkowania.
• Wynik całej czwórki pozwala określić, czy odchylenie jest jednostkowe, czy dotyczy większej części zestawu.

W 1.4 Turbo pracujemy według procedury dla MPI/PFI. W 1.6 Turbo SIDI stosujemy warunki właściwe dla bezpośredniego wtrysku benzyny.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Pierwszą czynnością nie jest montaż na stanowisku. Najpierw ustalamy dokładnie, co zostało przekazane do diagnostyki.

1. Odczytujemy oznaczenie znajdujące się na korpusie.
2. Rejestrujemy numer katalogowy.
3. Ustalamy producenta i wariant konstrukcyjny.
4. Rozpoznajemy MPI/PFI albo GDI/SIDI.

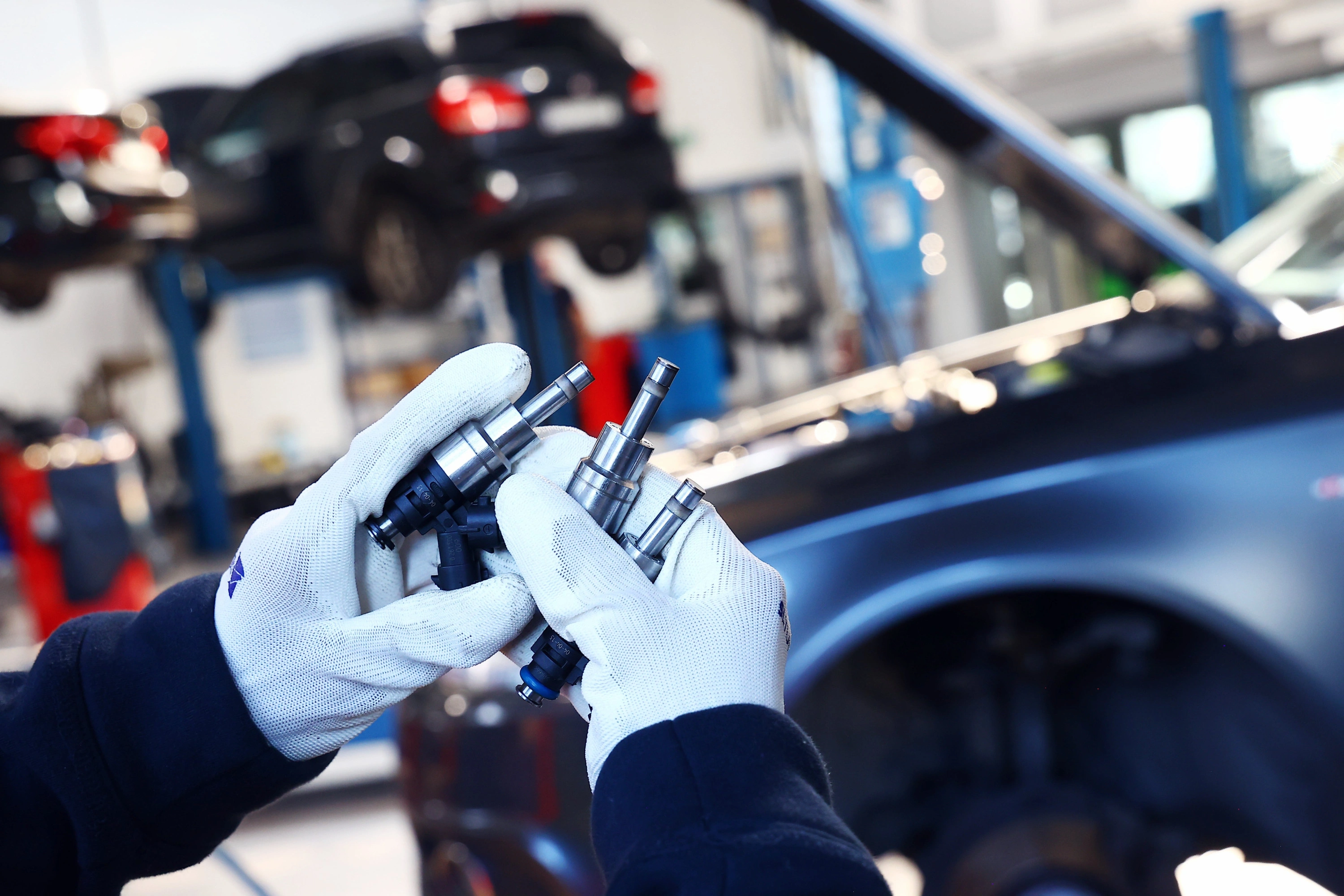

5. Sprawdzamy stan korpusu, przyłączy i końcówki.
6. Odnotowujemy uszkodzenia mechaniczne, korozję i ślady wcześniejszych prac.
7. Weryfikujemy część elektryczną w zakresie właściwym dla danej konstrukcji.
8. Oznaczamy każdą sztukę i przypisujemy ją do konkretnego zlecenia.
9. Dobieramy adaptery oraz plan badania.

Ma to szczególne znaczenie w Zafira Tourer, ponieważ określenie Turbo występuje przy obu silnikach, ale nie oznacza tego samego układu wtryskowego.

Obsługujemy między innymi wtryskiwacze Bosch, Continental, Siemens VDO, Delphi i Denso. Procedurę ustalamy według konkretnego wykonania części, a nie tylko marki producenta.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Nie zaczynamy procesu od założenia, że każdy zabrudzony wtryskiwacz ma po prostu zbyt mały wydatek.

Wynik wejściowy mówi nam, gdzie wystąpiła różnica. Może to być praca dynamiczna, reakcja, szczelność albo sposób rozpylania.

W naszej pracowni wykonujemy zależnie od konstrukcji:

• płukanie wewnętrznych kanałów paliwowych,
• sterowane uruchamianie elementu podczas procesu,
• oczyszczanie strefy końcówki,
• flushing oraz backflush tam, gdzie konstrukcja na to pozwala,
• czyszczenie ultradźwiękowe odpowiednich elementów,
• ponowne przygotowanie części do testu stanowiskowego.

Zakres regeneracji wtryskiwaczy benzynowych ustalamy po identyfikacji części oraz analizie jej stanu wejściowego.

Nie traktujemy czyszczenia jako naprawy każdej usterki. Zużycie mechaniczne albo nieprawidłowość elektryczna może pozostać widoczna również po usunięciu osadów.

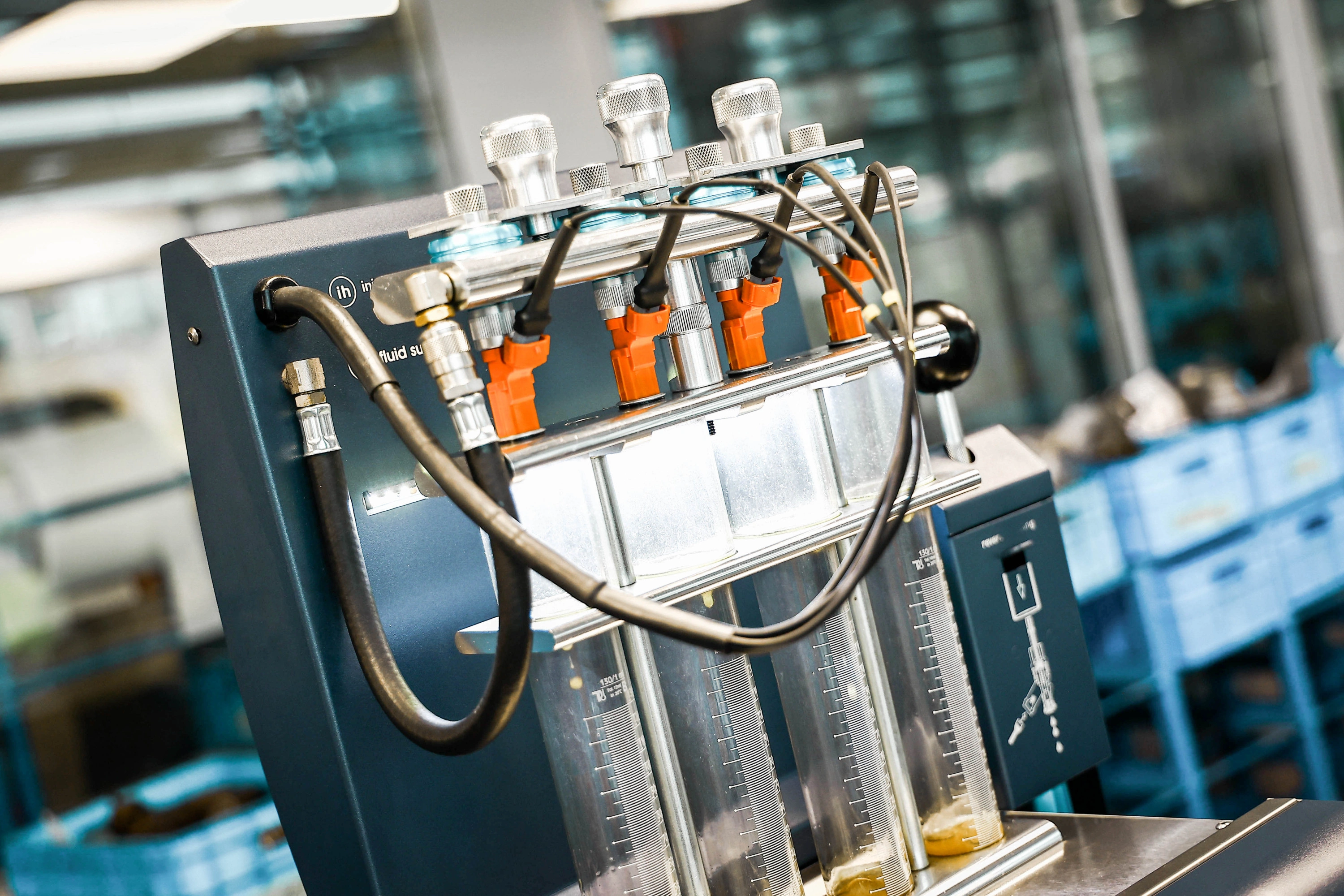

Carbon Zapp GDU.4R-X w badaniu Zafira Tourer

Przy tym modelu wykorzystujemy zarówno część stanowiska przeznaczoną dla klasycznych EFI/MPFI, jak i możliwości obsługi bezpośredniego wtrysku GDI.

Na Carbon Zapp GDU.4R-X badamy jednocześnie do czterech wtryskiwaczy.

Dzięki temu zarówno komplet z 1.4 Turbo, jak i cztery elementy 1.6 Turbo SIDI mieszczą się na stanowisku w jednej serii.

MPI/PFI pracuje w innym zakresie niż SIDI

Tor przeznaczony dla EFI/MPFI obejmuje zakres 0–10 bar.

Maksymalna możliwość wysokociśnieniowej części stanowiska wynosi natomiast 650 bar.

Nie oznacza to, że każdy wtryskiwacz SIDI testujemy przy 650 bar. Jest to graniczna zdolność urządzenia, a rzeczywisty punkt pracy wynika z typu badanego elementu i odpowiedniej procedury.

Dynamiczny tor pomiarowy

Elektroniczny pomiar ilości obejmuje zakres 1–1000 ml/min.

Dla dynamicznego sensora podawane są:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Wartości te odnoszą się do dynamicznego czujnika pomiarowego, nie do uniwersalnej dokładności całego urządzenia ani tolerancji każdego wtryskiwacza.

Dlaczego sprawdzamy więcej niż jeden sposób pracy?

Wtryskiwacz może uzyskać prawidłowy wynik przy dłuższym otwarciu i jednocześnie odstawać podczas sterowania impulsowego.

Dlatego zależnie od programu kontrolujemy dawkowanie, wydatek, szczelność i powtarzalność oraz porównujemy zachowanie elementów w kolejnych punktach testu.

Tam, gdzie technologia to obsługuje, wykorzystujemy czujnik RSP do pomiaru reakcji. Kontrolujemy także rozpylanie.

Stanowisko posiada funkcje flushing i backflush. Obsługuje również kodowanie oraz generowanie indywidualnych danych korekcyjnych w konstrukcjach, które rzeczywiście wykorzystują takie rozwiązanie.

Końcowy wynik powstaje z połączenia pomiarów, danych odniesienia, procedur urządzenia oraz doświadczenia technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie traktujemy jako funkcję zależną od konkretnej technologii, a nie obowiązkowy etap każdego zlecenia.

• Najpierw identyfikujemy konstrukcję wtryskiwacza.
• Ustalamy, czy dany system wykorzystuje indywidualne dane korekcyjne.

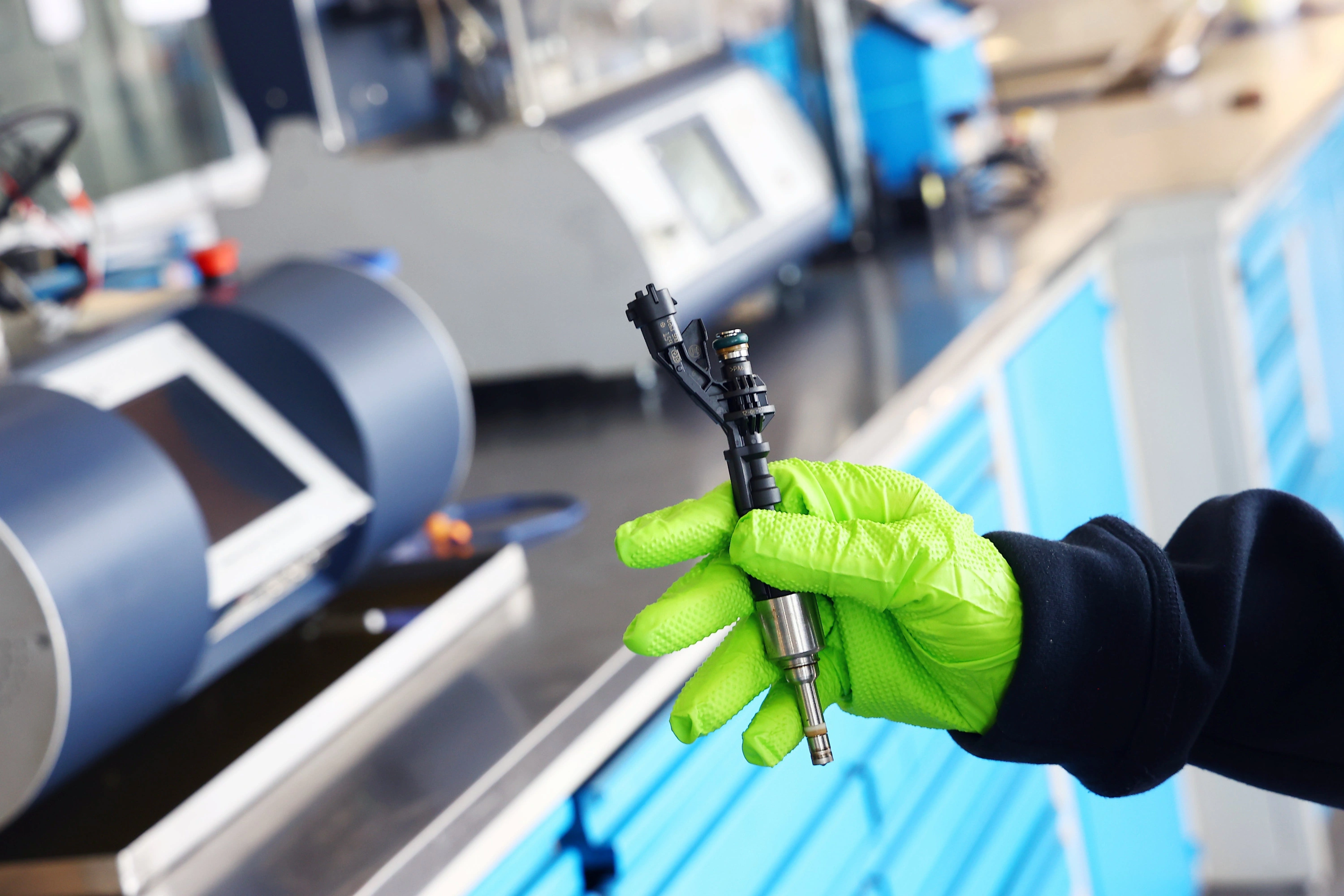

• Jeżeli technologia tego wymaga, charakterystykę określamy na podstawie odpowiednich pomiarów.
• Na tej podstawie powstaje indywidualna informacja wykorzystywana przez sterownik.
• Kod pozwala systemowi uwzględniać różnice pomiędzy konkretnymi elementami.
• Przy klasycznym MPI/PFI nie wykonujemy kodowania bez technicznej potrzeby.
• Przy GDI/SIDI również najpierw potwierdzamy, czy konkretny numer części i system przewidują taką procedurę.

Rewitalizacja elementów piezoelektrycznych

W kompatybilnych konstrukcjach piezoelektrycznych wykonujemy przywracanie właściwości stosu piezo, jeżeli pozwala na to budowa części i wynik wcześniejszej diagnostyki.

Nie przenosimy tej procedury na elektromagnetyczne wtryskiwacze, których konstrukcja jej nie wykorzystuje.

Co otrzymuje klient?

Po zakończeniu prac przekazujemy wynik odnoszący się do konkretnych przebadanych elementów.

• Zachowujemy parametry z testu wejściowego.
• Przedstawiamy wyniki dawkowania właściwe dla wykonanej procedury.
• Informujemy o rezultacie kontroli szczelności.
• Pokazujemy różnice pomiędzy elementami całego kompletu.
• Jeżeli procedura obejmuje RSP, przekazujemy również wynik reakcji.
• Uwzględniamy ocenę rozpylania.

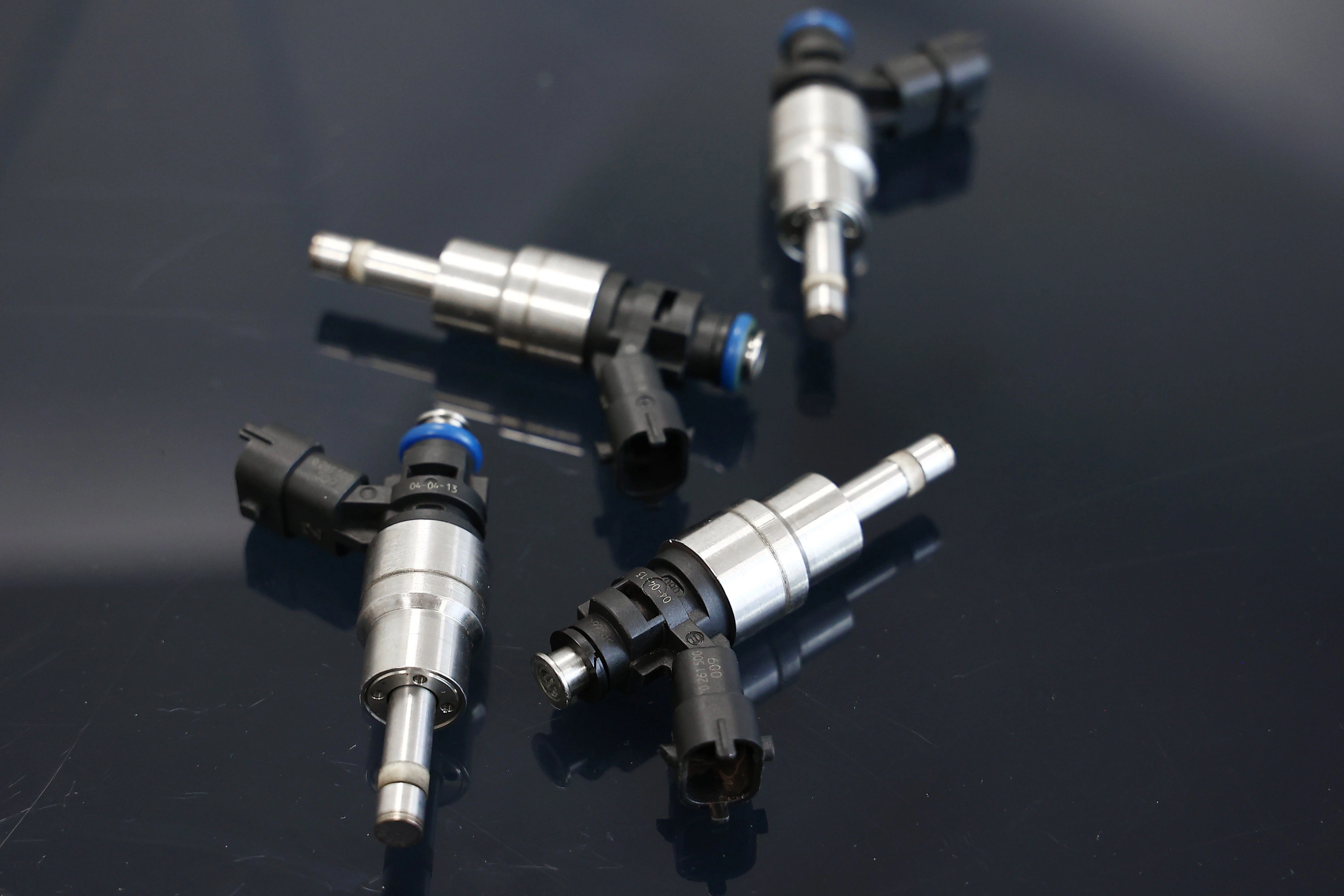

• Dokumentujemy parametry uzyskane po czyszczeniu.
• Przygotowujemy indywidualny protokół wyników.
• Przekazujemy certyfikat badania stanowiskowego.
• Przed wydaniem wykonujemy kontrolę końcową.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwaczy Opel Zafira Tourer?

Cena diagnostyki zależy tutaj bezpośrednio od technologii.

1.4 Turbo MPI/PFI – 45 zł netto za jedną sztukę.

1.6 Turbo GDI/SIDI – 103 zł netto za jedną sztukę.

W obu przypadkach diagnostyka obejmuje:

• test wstępny,
• czyszczenie wykonywane w naszej pracowni,
• kontrolę końcową.

Każda podana stawka dotyczy jednej sztuki.

Przed kontaktem przygotuj numer wymontowanego wtryskiwacza albo VIN. Pozwala nam to ustalić, czy chodzi o MPI/PFI 1.4 Turbo czy konkretny wariant bezpośredniego SIDI 1.6 Turbo.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Przekazane do diagnostyki elementy przyjmujemy z całego kraju. Nie jest konieczna osobista wizyta w naszej pracowni.

Organizujemy odbiór kurierski i obsługujemy przesyłki przez DPD, InPost oraz Paczkomat.

Po otrzymaniu części identyfikujemy je i rozpoczynamy właściwą procedurę. Po zakończeniu diagnostyki oraz uzgodnionych prac zabezpieczamy elementy do transportu zwrotnego.

Dostępne wtryskiwacze nowe i zregenerowane również wysyłamy pod wskazany adres.

Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność potrzebnych części może wpłynąć na termin przygotowania przesyłki.

Jak zabezpieczyć część?

Końcówka wtryskiwacza oraz przyłącza nie powinny mieć kontaktu z luźnymi zabrudzeniami. Element trzeba unieruchomić w paczce i ochronić przed uderzeniami.

Do przesyłki należy dołączyć dane kontaktowe lub oznaczenie zlecenia.

Przebieg zlecenia

• Przekazujesz nam VIN lub numer części.
• Ustalamy technologię i właściwą procedurę.
• Organizujemy odbiór albo przyjmujemy samodzielnie nadaną przesyłkę.
• Po dostarczeniu rejestrujemy poszczególne elementy.
• Wykonujemy badanie wejściowe.
• W naszej pracowni realizujemy proces czyszczenia.
• Wracamy do odpowiednich punktów pomiarowych.
• Przekazujemy wynik i zakres ewentualnych dalszych prac.
• Zabezpieczamy gotowe części i organizujemy wysyłkę zwrotną.

Korekty paliwowe

STFT i LTFT pokazują, w jaki sposób sterownik koryguje obliczoną dawkę benzyny.

• STFT reaguje krótkoterminowo na aktualny skład mieszanki.
• LTFT przedstawia korektę utrzymującą się przez dłuższy okres.
• Dodatnia wartość oznacza dodawanie paliwa.
• Ujemna wartość oznacza zmniejszanie dawki.

Przykładowe STFT +7% oznacza bieżące zwiększanie ilości paliwa o około 7% względem wartości podstawowej.

LTFT na poziomie -5% wskazuje natomiast, że sterownik w dłuższym okresie odejmuje część obliczonej dawki.

Nie przypisujemy takiej korekty automatycznie do wtryskiwacza. Podobny efekt powodują między innymi nieszczelności dolotu, nieprawidłowe ciśnienie paliwa, pomiar powietrza, sondy lambda i inne elementy układu.

Kontrolka Check Engine przy problemie z wtryskiwaczem benzynowym również nie zastępuje testu stanowiskowego konkretnej części.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Zafira Tourer pozwala dobrze pokazać, że warunki pracy wtryskiwacza zależą od jego miejsca w układzie.

W 1.4 Turbo osad trafia na element pracujący w kolektorze

MPI/PFI nie ma końcówki umieszczonej bezpośrednio w komorze spalania. Mimo to produkty starzenia paliwa oraz drobne zanieczyszczenia mogą zmieniać przekrój kanałów i swobodę ruchu części wewnętrznych.

W praktyce może to zmniejszyć dawkę albo spowodować, że jej wzrost przy zmianie warunków nie będzie taki jak w pozostałych trzech sztukach.

W 1.6 Turbo SIDI końcówka pracuje w znacznie trudniejszym środowisku

Wtryskiwacz bezpośredni znajduje się przy komorze spalania. Jego końcówka jest narażona na inne obciążenie cieplne oraz osady niż element MPI/PFI.

Zmiana w tej strefie może odbić się na dynamicznym dawkowaniu albo formowaniu strugi nawet wtedy, gdy dłuższy test przepływu wygląda prawidłowo.

Nie każda zmiana jest skutkiem zabrudzenia

Wraz z eksploatacją zmieniają się również elementy mechaniczne i elektryczne.

Jeżeli po czyszczeniu parametr elektryczny albo mechaniczna nieszczelność pozostają poza właściwym zakresem, dalszą ocenę opieramy na rzeczywistym wyniku, a nie na założeniu, że każdą część da się przywrócić samym czyszczeniem.

Typowe objawy uszkodzonych wtryskiwaczy benzynowych mogą obejmować zmianę pracy silnika, reakcji na obciążenie czy składu mieszanki, ale taki objaw nie wskazuje samodzielnie uszkodzonej sztuki.

Dopiero test pozwala ustalić, czy problem dotyczy ilości paliwa, szczelności, reakcji czy rozpylania.

Stan benzyny wpływa na to, co odkłada się wewnątrz układu

Paliwo przechowywane przez dłuższy czas podlega procesom starzenia i może pozostawiać osady. Obecność biokomponentów zwiększa znaczenie wilgoci znajdującej się w instalacji.

Dodatkowo do układu mogą przedostawać się niewielkie zanieczyszczenia. Trwałość wtryskiwaczy benzynowych nie wynika więc wyłącznie z przebiegu, lecz również z warunków pracy i stanu układu paliwowego.

Dlaczego warto wybrać specjalistyczny serwis?

Nie wystarczy rozpoznać, że Zafira Tourer ma silnik benzynowy Turbo. Najpierw trzeba ustalić, czy badamy klasyczne MPI/PFI, czy wysokociśnieniowe GDI/SIDI.

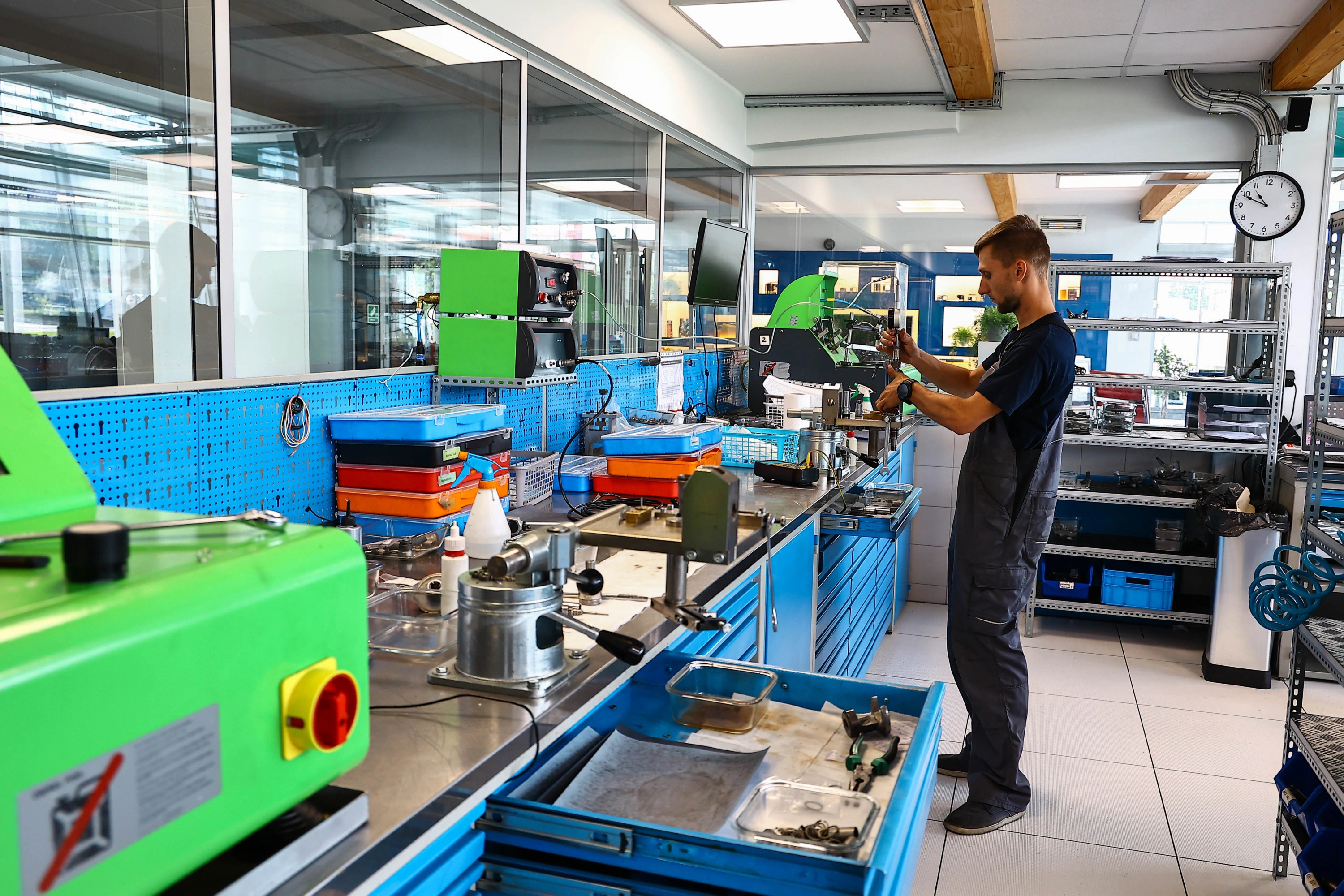

W naszej pracowni:

• identyfikujemy część przed rozpoczęciem pomiarów,
• obsługujemy zarówno MPI/PFI, jak i GDI/SIDI,
• wykorzystujemy Carbon Zapp GDU.4R-X oraz pozostałe profesjonalne stanowiska,
• badamy czteroelementowy komplet w jednej serii,
• dla MPI/PFI wykorzystujemy warunki odpowiednie dla klasycznego wtrysku,
• przy SIDI pracujemy na torze przeznaczonym do bezpośredniego wtrysku,
• zapisujemy dane wejściowe przed czyszczeniem,
• proces czyszczenia przeprowadzamy w naszej pracowni,
• po czyszczeniu ponawiamy właściwe próby,
• korzystamy z ponad 30 lat doświadczenia w układach wtryskowych,
• dokumentujemy uzyskane parametry,
• kodowanie wykonujemy tylko w kompatybilnych systemach,
• zachowujemy identyfikację każdego elementu przez cały proces,
• obsługujemy również zlecenia kurierskie z całej Polski.

O wyniku decyduje porównanie konkretnych danych, a nie sam fakt wykonania czyszczenia.

FAQ

Czy 1.4 Turbo i 1.6 Turbo SIDI z Zafira Tourer mają taki sam układ wtryskowy?

Nie. 1.4 Turbo wykorzystuje pośredni MPI/PFI, a 1.6 Turbo SIDI pracuje z bezpośrednim wtryskiem benzyny GDI/SIDI.

Czy prawidłowy wynik przepływu statycznego wyklucza problem z wtryskiwaczem SIDI?

Nie. Element może osiągać właściwy wydatek podczas dłuższego otwarcia, a odstawać podczas szybkich cykli dynamicznych.

Czy wtryskiwacz który nie przepuszcza paliwa po zamknięciu jest automatycznie sprawny?

Nie. Prawidłowa szczelność potwierdza tylko jeden obszar. Nadal sprawdzamy dawkowanie, jego powtarzalność, reakcję i rozpylanie zgodnie z procedurą.

Czy cztery wtryskiwacze muszą mieć dokładnie identyczny czas reakcji?

Nie oceniamy ich na zasadzie bezwzględnej identyczności co do setnej części milisekundy. Analizujemy różnice między sztukami w odniesieniu do procedury, danych pomiarowych i właściwych wartości odniesienia.

Czy po czyszczeniu wtryskiwacza GDI zawsze wykonujemy kodowanie?

Nie. Kodowanie przeprowadzamy wyłącznie w systemach i konstrukcjach, które wykorzystują indywidualne dane korekcyjne.

Regeneracja czyszczenie i testy wtryskiwaczy Opel Zafira Tourer

Wtryskiwacze z Opel Zafira Tourer 1.4 Turbo MPI/PFI oraz 1.6 Turbo GDI/SIDI przyjmujemy do diagnostyki i procesu serwisowego w Pawlik Diesel Service. W sprawie konkretnego elementu lub kompletu skontaktuj się z nami pod numerem 601 856 277.

Przed rozmową przygotuj numer wymontowanego wtryskiwacza albo VIN. Na tej podstawie sprawdzamy właściwy wariant części, technologię, cenę oraz dostępność.

Przekazane do naszej pracowni elementy diagnozujemy, czyścimy i poddajemy kontroli końcowej. Sprawdzamy również dostępność odpowiedniego podzespołu zregenerowanego lub nowego. Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.

Cena dostępność części i zlecenie odbioru: 601 856 277.
