Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Zafira A MPI PFI 1.6 1.8 2.0 Turbo i 2.2 już od 49 zł

W naszej pracowni wykonujemy diagnostykę układów pośredniego wtrysku benzyny MPI/PFI oraz konstrukcji bezpośrednich GDI, FSI, TFSI, TSI, EcoBoost i innych systemów benzynowych. Badania prowadzą wyspecjalizowani technicy przy użyciu profesjonalnych stanowisk probierczych.

Najpierw ustalamy, jak rzeczywiście zachowuje się przekazany element. Czyszczenie rozpoczynamy dopiero po zapisaniu parametrów wejściowych.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

W Zafira A 1.6, 1.8, 2.0 Turbo i 2.2 pracują cztery wtryskiwacze MPI/PFI. Ich ocena nie powinna sprowadzać się do jednego pomiaru wydatku.

W tej diagnostyce interesuje nas między innymi sytuacja, w której wtryskiwacz podaje prawidłową ilość medium, lecz nie zamyka się odpowiednio albo reaguje inaczej niż trzy pozostałe sztuki.

Podane wartości są orientacyjnymi przykładami sposobu analizy. Nie stanowią parametrów referencyjnych konkretnego numeru części.

Szczelność przy prawidłowym wydatku

Cztery elementy kończą próbę dawkowania wynikami od 43,7 do 44,1 ml. Na tym etapie zestaw wygląda równomiernie.

Po odcięciu sterowania trzy końcówki pozostają suche przez 90 s, natomiast przy jednej sztuce zbiera się 0,12 ml medium.

Wydajność tego wtryskiwacza wygląda więc prawidłowo, ale próba szczelności ujawnia osobne odchylenie.

Reakcja elementu bez wyraźnej zmiany dawki

W kolejnym przykładzie wszystkie cztery sztuki podają podobną ilość, ale czasy reakcji wynoszą:

0,78 ms, 0,80 ms, 0,79 ms i 0,95 ms.

Czwarty wynik wyraźnie odstaje. Sam nie przesądza jeszcze o stanie części, dlatego zestawiamy go z dawkowaniem i powtarzalnością pracy.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Rozrzut czterech sztuk podczas pracy dynamicznej

Przy określonej sekwencji sterowania uzyskujemy przykładowo:

12,6 ml, 12,5 ml, 12,7 ml i 11,6 ml.

Rozpiętość pomiędzy najwyższym i najniższym wynikiem wynosi 1,1 ml. W takim układzie interesuje nas przede wszystkim jedna sztuka znajdująca się poniżej pozostałej trójki.

Prosto mówiąc: sprawdzamy, czy cztery cylindry otrzymują porównywalne dawki w tych samych warunkach.

Stabilność tego samego elementu

Nie każdy problem polega na stałym zaniżeniu wyniku. Jeden wtryskiwacz w kolejnych pięciu powtórzeniach może uzyskać:

12,5 ml, 12,6 ml, 12,5 ml, 12,6 ml i 12,5 ml.

Inny w tych samych warunkach:

12,4 ml, 11,7 ml, 12,8 ml, 11,9 ml i 12,6 ml.

Średnie nie muszą bardzo się różnić, lecz druga sztuka jest znacznie mniej powtarzalna.

Kontrola elektryczna

W elektromagnetycznych wtryskiwaczach sprawdzamy część elektryczną zgodnie z konstrukcją.

Przykładowo cztery elementy osiągają 12,8–13,1 Ω. Jeżeli jedna sztuka jednocześnie odbiega dawkowaniem, zbliżona rezystancja wskazuje, że sam podstawowy pomiar obwodu nie wyjaśnia różnicy.

Sprawdzenie benzynowego wtryskiwacza multimetrem traktujemy jako kontrolę części elektrycznej, a nie zamiennik badania szczelności, wydatku i rozpylania.

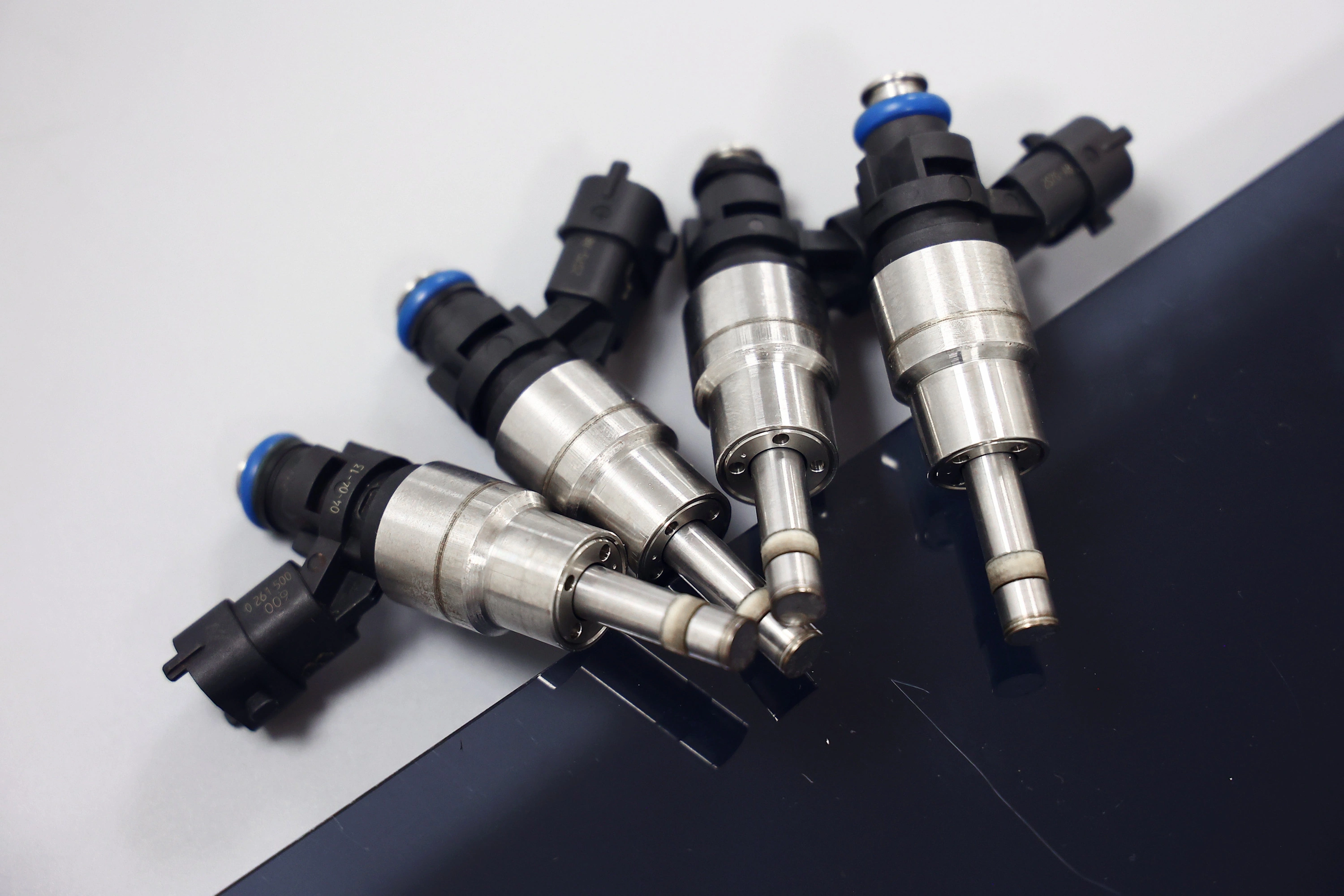

Obraz rozpylania

Ilość medium jest tylko jedną częścią wyniku.

Dwa elementy mogą podać 32,0 ml i 32,1 ml, a mimo to jedna struga pozostaje równomierna, podczas gdy druga jest przesunięta lub niestabilna.

Dlatego dawkowanie ilościowe i jakość rozpylania oceniamy osobno.

Każda sztuka ma własny wynik a komplet pokazuje równowagę czterech cylindrów

Wszystkie benzynowe wersje Zafira A objęte artykułem są czterocylindrowe. Badamy więc cztery elementy, a stanowisko Carbon Zapp GDU.4R-X pozwala umieścić cały zestaw jednocześnie.

• Każdemu wtryskiwaczowi przypisujemy własne wartości.
• Wynik jednej prawidłowej sztuki nie określa stanu pozostałych trzech.
• Jednoczesne badanie kompletu ułatwia wychwycenie niewielkiej różnicy pomiędzy elementami.
• Porównujemy dawkę, szczelność, powtarzalność i inne parametry objęte konkretnym planem testowym.
• Element o podobnej wydajności może różnić się czasem reakcji albo szczelnością.
• Wyniki całej czwórki pokazują, czy występuje pojedyncze odchylenie, czy wspólna cecha kompletu.

W Zafira A nie musimy dzielić zestawu na kilka serii stanowiskowych. Cztery sztuki mieszczą się w jednym cyklu badania.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Każde zlecenie rozpoczynamy od rozpoznania części, a nie od zakładania, że wszystkie wtryskiwacze z silnika o tej samej pojemności są identyczne.

1. Odczytujemy oznaczenia z korpusu.
2. Zapisujemy numer katalogowy części.
3. Ustalamy producenta i wariant wykonania.
4. Potwierdzamy technologię MPI/PFI.
5. Kontrolujemy stan korpusu, końcówki, króćców i miejsc uszczelnienia.
6. Szukamy pęknięć, deformacji, korozji oraz śladów nieprawidłowego demontażu.
7. Wykonujemy kontrolę elektryczną odpowiednią dla konstrukcji.
8. Oznaczamy każdą z czterech sztuk i przypisujemy ją do konkretnego zlecenia.

Obsługujemy między innymi części Bosch, Continental, Siemens VDO, Delphi i Denso. Procedura zależy jednak od numeru i budowy elementu, a nie wyłącznie od nazwy producenta.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Proces rozpoczynamy od problemu ujawnionego podczas pomiarów. Jeżeli przed czyszczeniem wykryliśmy przepuszczanie po zamknięciu, po procesie wracamy właśnie do próby szczelności. Jeżeli odstawało dawkowanie dynamiczne, ponawiamy ten punkt.

W naszej pracowni wykonujemy zależnie od konstrukcji:

• płukanie wewnętrznych kanałów,
• sterowane otwieranie elementu podczas przepływu medium czyszczącego,
• oczyszczanie obszaru końcówki,
• flushing i backflush tam, gdzie budowa wtryskiwacza to dopuszcza,
• czyszczenie ultradźwiękowe kompatybilnych części,
• przygotowanie wtryskiwacza do ponownego badania stanowiskowego.

Nie utożsamiamy czyszczenia z usunięciem każdego możliwego uszkodzenia. Jeżeli problem wynika ze zużycia mechanicznego albo niesprawności elektrycznej, po procesie nadal zobaczymy go w wynikach.

Zakres regeneracji wtryskiwaczy benzynowych wykonywanej w naszej pracowni ustalamy po identyfikacji elementu i ocenie danych uzyskanych podczas testu.

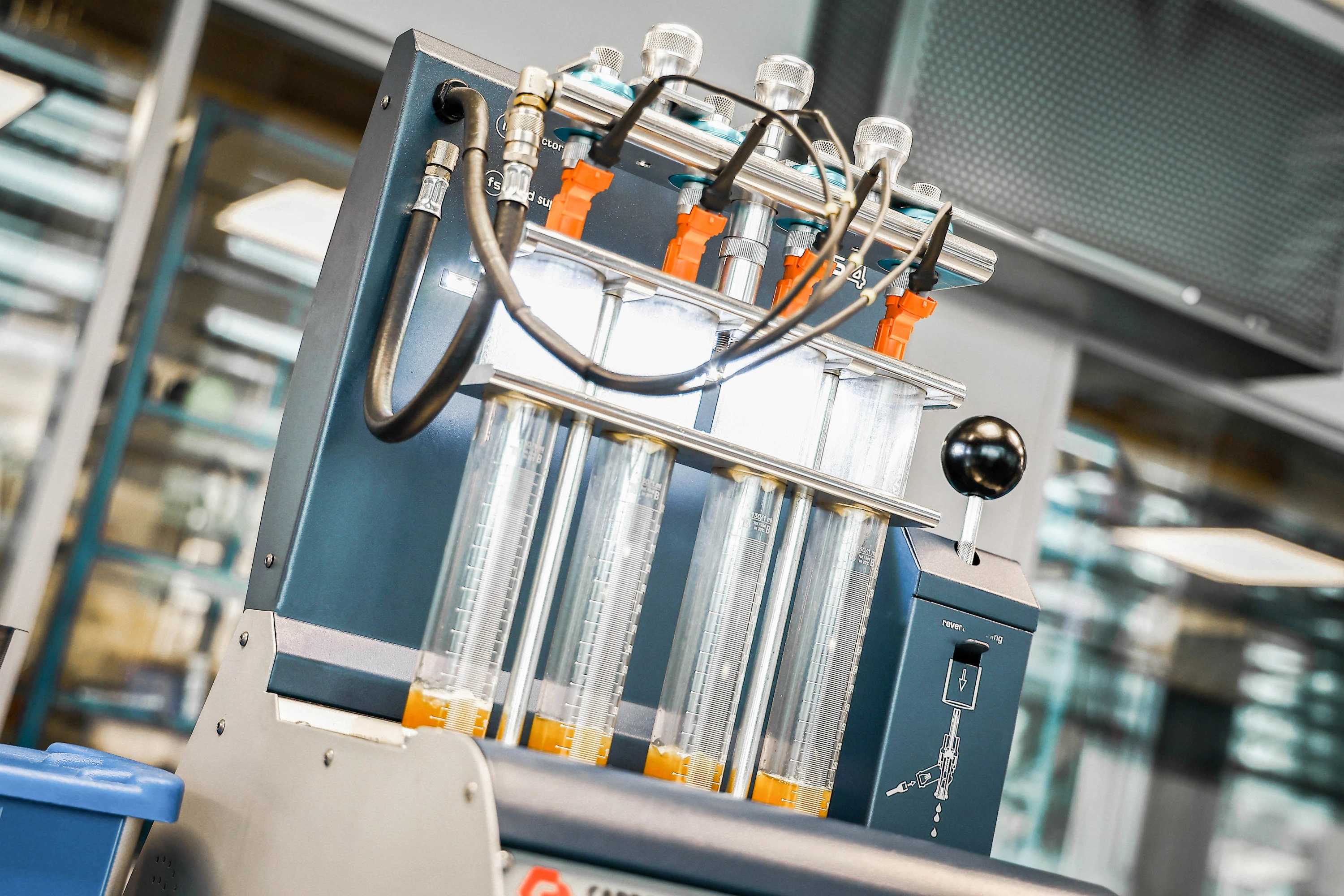

Carbon Zapp GDU.4R-X przy czterocylindrowym komplecie Zafira A

W przypadku Zafira A istotną zaletą stanowiska jest możliwość równoczesnego badania wszystkich czterech wtryskiwaczy. Dzięki temu każdy element pracuje w porównywalnych warunkach i od razu widzimy różnice w obrębie zestawu.

Carbon Zapp GDU.4R-X obsługuje wtryskiwacze bezpośrednie GDI oraz klasyczne benzynowe EFI/MPFI.

Zafira A pracuje na torze dla EFI/MPFI

Dla klasycznych konstrukcji zakres stanowiska wynosi 0–10 bar. Konkretne warunki ustawiamy zgodnie z badaną częścią i właściwym planem testowym.

Urządzenie posiada także wysokociśnieniową część o maksymalnej zdolności do 650 bar.

Nie jest to ciśnienie testowe dla Zafira A. Parametr 650 bar dotyczy możliwości stanowiska przy obsługiwanych konstrukcjach bezpośredniego wtrysku.

Dynamiczny pomiar ilości medium

Elektroniczny tor dynamiczny pracuje w zakresie 1–1000 ml/min.

Dla zastosowanego sensora producent określa:

• dokładność ±0,1%,
• powtarzalność ±0,05%.

Są to parametry dynamicznego toru pomiarowego. Nie oznaczają uniwersalnej dokładności wszystkich funkcji stanowiska ani dopuszczalnej tolerancji każdego wtryskiwacza.

Cztery elementy dają bezpośrednie porównanie

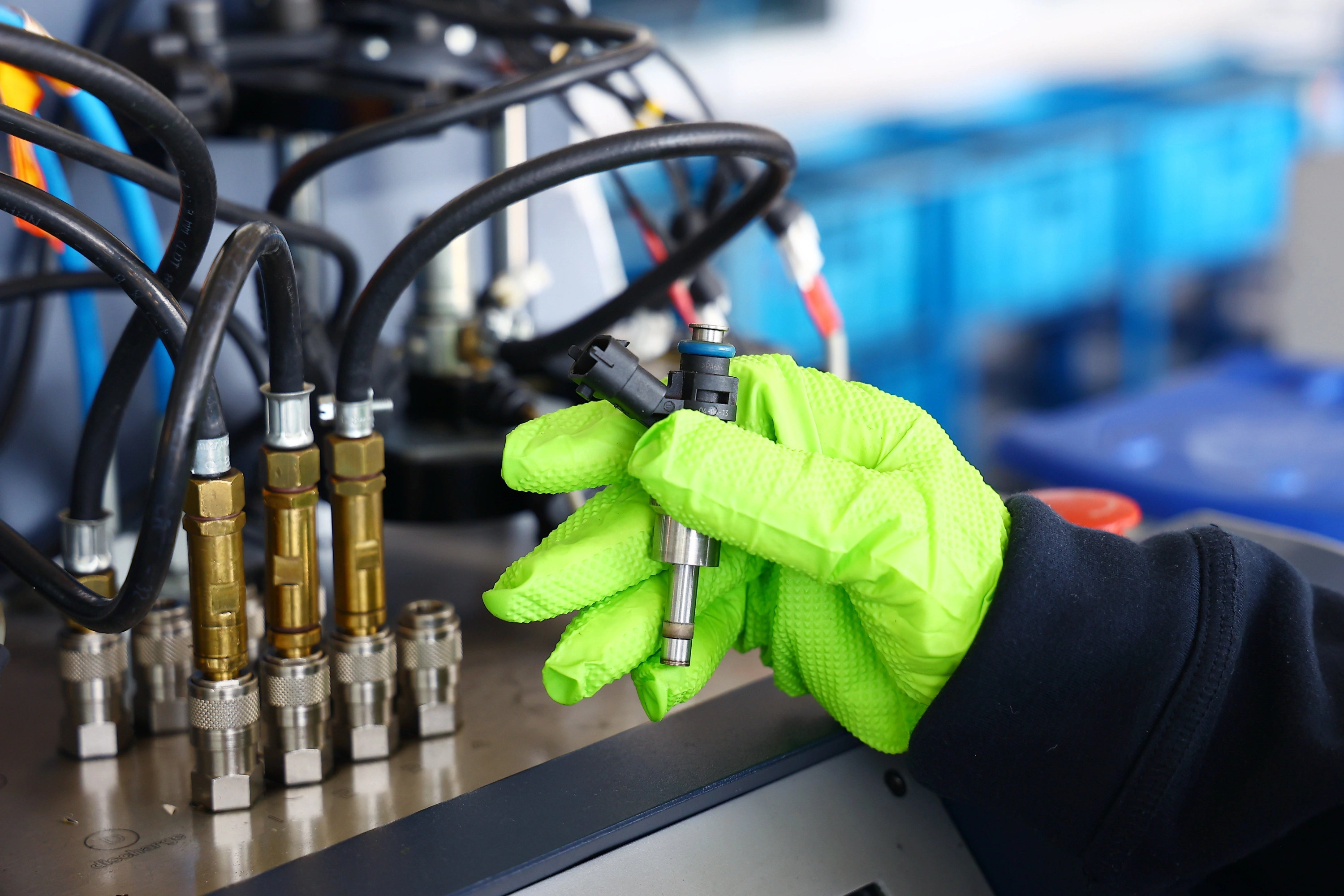

W odpowiednim programie sprawdzamy ilość podawanego medium, szczelność i powtarzalność. Gdy obsługiwana procedura przewiduje taką funkcję, wykorzystujemy RSP do oceny reakcji.

Obserwujemy również sposób rozpylania. Przy zgodnej konstrukcji wykorzystujemy funkcje płukania i backflush.

Stanowisko obsługuje także wybrane procedury kodowania i generowania danych korekcyjnych, lecz wykorzystujemy je wyłącznie w technologiach zaprojektowanych do takiej pracy.

Ostatecznej oceny nie tworzy jedna liczba z ekranu. Łączymy wyniki pomiarowe, dane odniesienia właściwe dla części, procedurę stanowiska i doświadczenie technika.

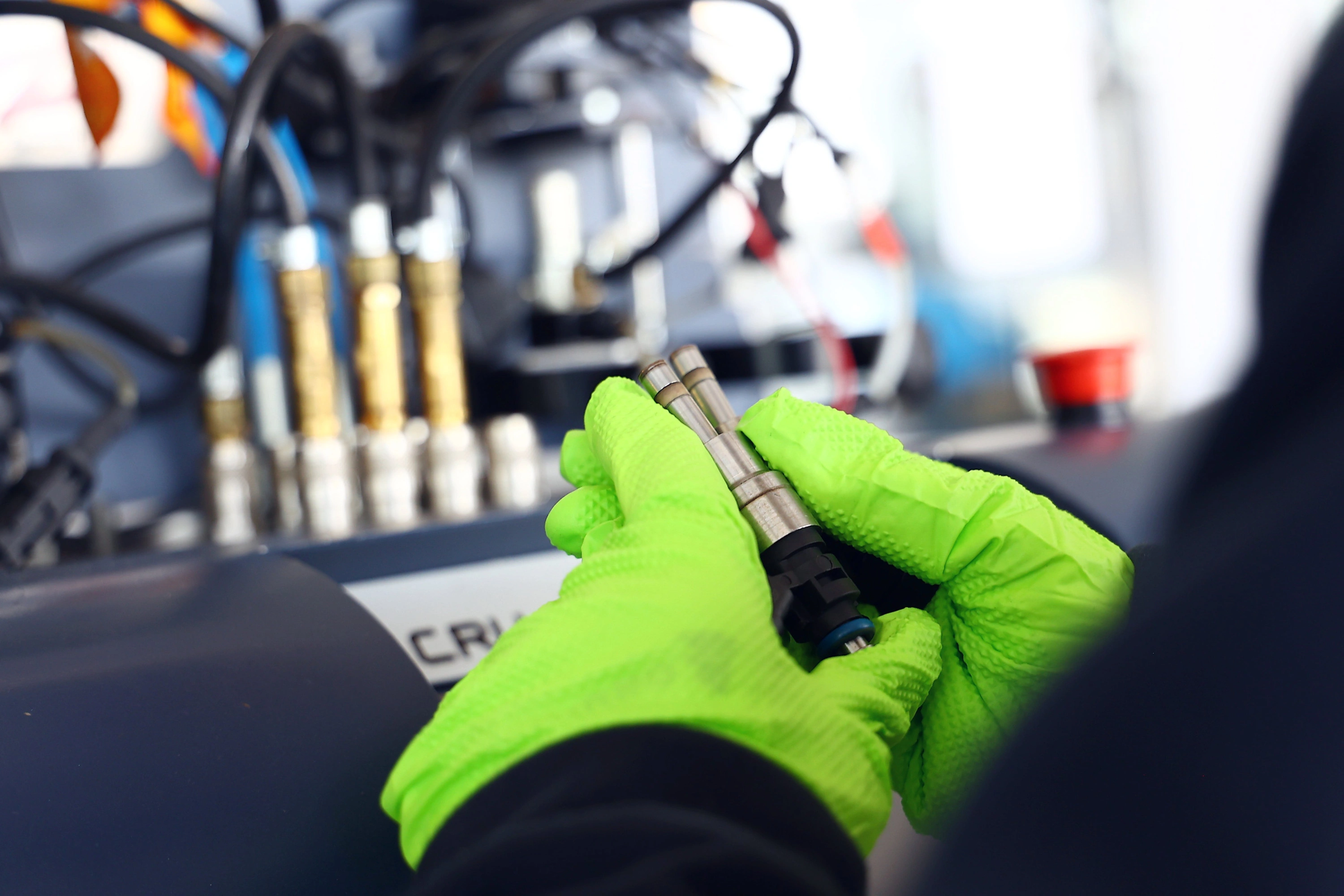

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Funkcje dostępne na nowoczesnym stanowisku nie oznaczają, że wykorzystujemy je przy każdym benzynowym wtryskiwaczu.

• Najpierw identyfikujemy technologię i numer badanego elementu.
• Sprawdzamy, czy dana konstrukcja wykorzystuje indywidualne dane korekcyjne.
• Kod generujemy wyłącznie w systemach, które przewidują taki sposób dopasowania wtryskiwacza.
• Nie tworzymy kodu dla klasycznego MPI/PFI Zafira A tylko dlatego, że stanowisko obsługuje taką funkcję przy innych systemach.
• Gdy dana technologia wymaga korekcji indywidualnej, charakterystyka wynika z pomiarów wykonanych zgodnie z odpowiednią procedurą.
• Kod pozwala wtedy sterownikowi uwzględnić właściwości konkretnej sztuki.

Rewitalizacja elementów piezoelektrycznych

Procedurę przywracania właściwości stosu piezo wykonujemy tylko przy kompatybilnych konstrukcjach piezoelektrycznych, jeżeli uzasadnia ją budowa i wynik diagnostyki.

Klasyczne elektromagnetyczne MPI/PFI stosowane w opisanych wersjach Zafira A nie wymagają takiej procedury.

Co otrzymuje klient?

Po zakończeniu badania przekazujemy dane odnoszące się do rzeczywiście sprawdzonych części.

• Wynik wejściowy pozostaje zapisany jako punkt odniesienia.
• Przedstawiamy najważniejsze wartości dawkowania.
• Wynik próby szczelności podajemy oddzielnie.
• Porównujemy cztery sztuki, jeśli przekazany został komplet.
• Wynik reakcji dołączamy wtedy, gdy właściwy plan testowy obejmuje taki pomiar.
• Dokumentujemy zachowanie rozpylania.
• Pokazujemy rezultat badań wykonanych po czyszczeniu.
• Przygotowujemy indywidualny protokół parametrów.
• Dołączamy certyfikat z badania na stanowisku probierczym.
• Przed wydaniem elementy przechodzą kontrolę jakości.

Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwaczy Opel Zafira A?

Wszystkie benzynowe wersje Zafira A objęte artykułem wykorzystują MPI/PFI.

Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto.

Cena obejmuje:

• test wstępny,
• czyszczenie wykonywane w naszej pracowni,
• kontrolę końcową.

W każdym z opisanych silników mamy cztery wtryskiwacze. Koszt całego zestawu zależy więc między innymi od liczby rzeczywiście przekazanych elementów.

Dla porównania diagnostyka wtryskiwacza bezpośredniego kosztuje 103 zł netto za sztukę, ale taka stawka nie dotyczy wersji 1.6, 1.8, 2.0 Turbo ani 2.2 opisanych w tym artykule.

Przed kontaktem przygotuj VIN albo numer znajdujący się na wymontowanym wtryskiwaczu.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Komplet z Zafira A przyjmujemy również wysyłkowo. Wymontowane elementy trafiają bezpośrednio do naszej pracowni, gdzie przechodzą właściwy proces.

Obsługujemy przesyłki DPD, InPost oraz Paczkomat i organizujemy odbiór kurierski z podanego adresu.

Po zakończeniu prac przygotowujemy elementy do transportu zwrotnego. Jeżeli odpowiedni wtryskiwacz nowy lub zregenerowany znajduje się w dostępnej ofercie, również wysyłamy go pod wskazany adres.

Dostępny podzespół może zostać nadany nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność potrzebnej części może wpłynąć na termin przygotowania wysyłki.

Jak przygotować część do transportu?

Końcówki i króćce należy zabezpieczyć przed brudem oraz przypadkowym uderzeniem. Wtryskiwacze pakujemy tak, aby nie przesuwały się i nie stykały metalowymi elementami podczas transportu.

Do przesyłki należy dołączyć dane kontaktowe lub oznaczenie zlecenia.

Przebieg obsługi wysyłkowej

• Przekazujesz VIN albo numer części.
• Identyfikujemy właściwy wtryskiwacz.
• Ustalamy odbiór lub sposób nadania przesyłki.
• Po dostarczeniu oznaczamy każdy element.
• Rejestrujemy wartości wejściowe.
• W naszej pracowni przeprowadzamy czyszczenie.
• Ponawiamy potrzebne punkty badania.
• Przekazujemy wynik oraz ewentualny dalszy zakres.
• Gotowe elementy zabezpieczamy i odsyłamy.

Korekty paliwowe

STFT i LTFT pokazują sposób, w jaki sterownik koryguje obliczoną ilość benzyny.

• STFT jest korektą krótkoterminową i reaguje szybko.
• LTFT pokazuje zmianę utrzymującą się przez dłuższy okres.
• Korekta dodatnia oznacza zwiększanie dawki.
• Korekta ujemna oznacza jej ograniczanie.

Przykładowe STFT +8% oznacza chwilowe zwiększenie dawki względem wartości bazowej. LTFT +5% wskazuje, że tendencja do dodawania paliwa utrzymuje się również długoterminowo.

Nie określamy stanu konkretnego wtryskiwacza na podstawie samej korekty. Na wartości wpływają również nieszczelności dolotu, ciśnienie paliwa, pomiar powietrza, sondy lambda oraz inne elementy odpowiedzialne za regulację mieszanki.

Jeżeli jedna z czterech sztuk pracuje inaczej, może współtworzyć nieprawidłowy obraz korekt, lecz potwierdzamy to bezpośrednim testem.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Wtryskiwacz może tracić prawidłową charakterystykę na kilka sposobów. Przy Zafira A nie ograniczamy diagnostyki do szukania zatkanej końcówki.

Gdy ilość wygląda dobrze ale pojawia się paliwo po zamknięciu

Osad na precyzyjnej powierzchni zamykającej albo jej zużycie może powodować bardzo mały przepływ już po odcięciu sterowania.

W samochodzie taki problem wpływa na mieszankę inaczej niż wtryskiwacz, który po prostu podaje za mało paliwa.

Gdy kolejne dawki zaczynają się różnić

Zanieczyszczenie wewnętrznych elementów lub zmiana ich ruchu może pogorszyć powtarzalność.

Wtedy raz uzyskujemy wartość prawidłową, a w kolejnym cyklu znacznie niższą lub wyższą. Średnia z całej serii potrafi ukryć taki problem.

Gdy ilość się zgadza ale struga wygląda inaczej

Osad na końcówce albo zużycie obszaru rozpylającego może zmienić kierunek i rozproszenie benzyny bez dużego wpływu na całkowitą objętość.

Dlatego podobny wynik w mililitrach nie oznacza automatycznie identycznego tworzenia mieszanki.

Gdy różnica pojawia się po stronie elektrycznej

Nieprawidłowa praca cewki lub połączeń wewnętrznych może zmieniać reakcję elementu. Kontrolę elektryczną zestawiamy wtedy z wynikami hydraulicznymi.

Nierówna praca silnika na wolnych obrotach związana z wtryskiwaczami benzynowymi jest jednym z sygnałów wymagających diagnostyki, ale podobny objaw ma także wiele innych przyczyn.

Również kontrolka Check Engine przy problemie z wtryskiem benzynowym nie wskazuje sama w sobie konkretnej sztuki. Dopiero pomiar pozwala ustalić, czy w obrębie kompletu występuje rzeczywiste odchylenie.

Jakość benzyny ma znaczenie przez cały okres pracy części

Benzyna starzeje się, a powstające z czasem produkty mogą sprzyjać odkładaniu osadów. Biokomponenty zwiększają znaczenie wilgoci obecnej w paliwie i układzie.

Do instalacji mogą trafiać również drobne zanieczyszczenia ze zbiornika. Przy niewielkich przekrojach elementów roboczych nawet mały osad może zmienić charakterystykę bez całkowitego zablokowania przepływu.

Dlaczego warto wybrać specjalistyczny serwis?

Zafira A wykorzystuje klasyczne MPI/PFI, ale prawidłowe sprawdzenie takich elementów nadal wymaga kontrolowanych warunków oraz możliwości porównania czterech sztuk.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Mamy ponad 30 lat doświadczenia w diagnostyce układów wtryskowych.
• Do badania wykorzystujemy Carbon Zapp GDU.4R-X i inne specjalistyczne stanowiska.
• Wszystkie cztery elementy Zafira A badamy w jednej porównywalnej serii.
• Ustawienia stanowiska dobieramy do MPI/PFI zamiast wykorzystywać parametry przeznaczone dla GDI.
• Stan wejściowy zapisujemy przed rozpoczęciem czyszczenia.

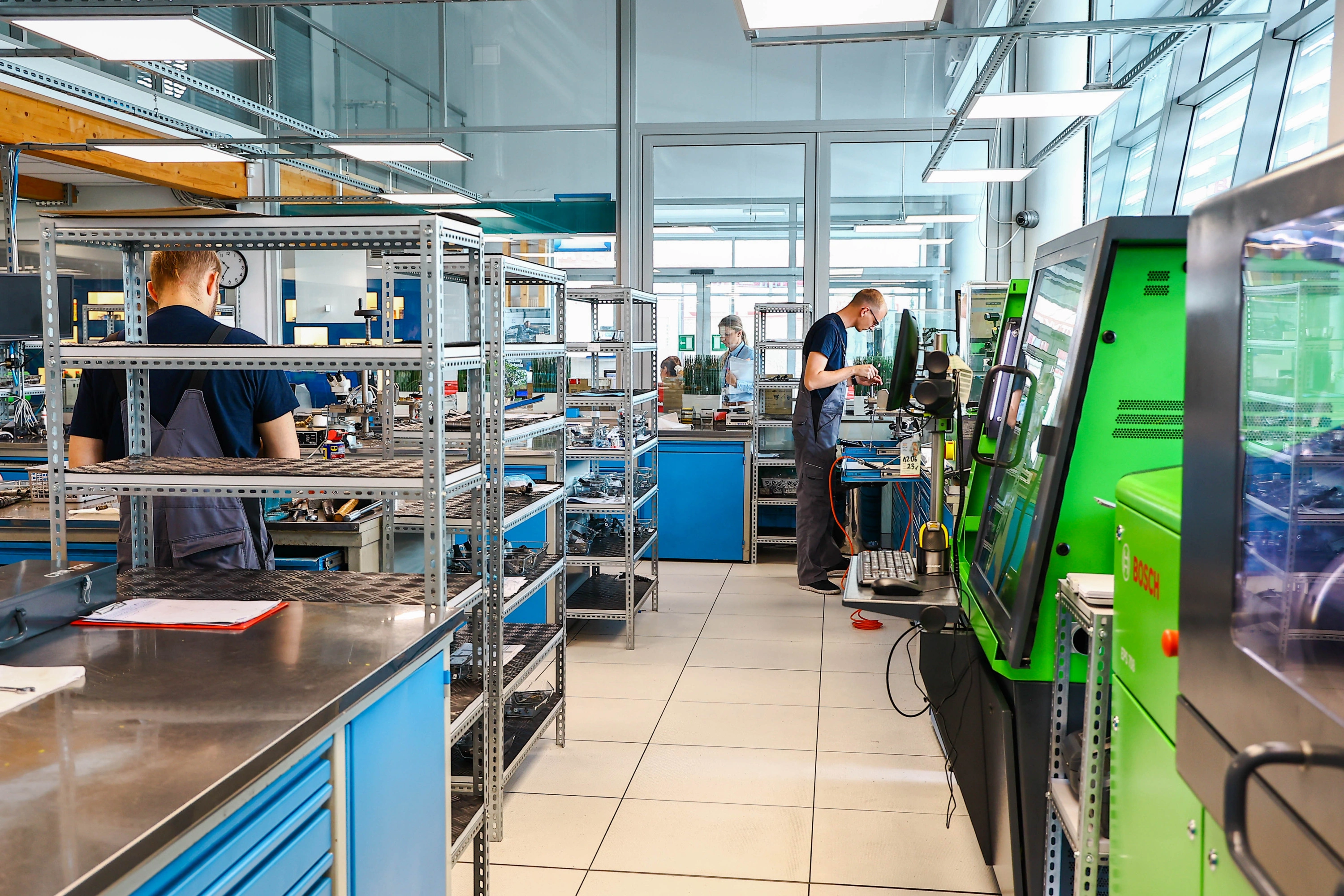

• Diagnostykę, czyszczenie oraz kontrolę końcową wykonujemy w przygotowanych do tego strefach naszej pracowni.
• Każdy element zachowuje oznaczenie odpowiadające zleceniu.
• Po procesie wracamy do konkretnego parametru, który wcześniej odbiegał.
• Przekazujemy dokumentację wyniku.
• Kodowanie wykonujemy tylko w konstrukcjach wykorzystujących tę funkcję.
• Obsługujemy również zlecenia wysyłkowe z całej Polski.

FAQ

Czy 2.0 Turbo Zafira A ma bezpośredni wtrysk benzyny?

Nie. Turbodoładowany silnik Z20LET wykorzystuje wielopunktowy wtrysk pośredni MPI/PFI. Turbosprężarka nie oznacza automatycznie zastosowania GDI.

Czy benzynowy silnik 2.2 w Zafira A jest wersją Direct?

Nie. Z22SE występujący w tym modelu wykorzystuje wielopunktowe podawanie benzyny do kolektora. Nie należy go mylić z późniejszymi jednostkami 2.2 Direct.

Czy warto wysłać cztery wtryskiwacze jeśli podejrzana jest tylko jedna sztuka?

Tak. Pozostałe trzy tworzą bezpośredni punkt odniesienia, dzięki czemu widzimy, czy wskazany element rzeczywiście odbiega od kompletu.

Czy po czyszczeniu dawka zawsze musi wzrosnąć?

Nie. Poprawą może być odzyskanie szczelności, ograniczenie rozrzutu kolejnych wyników lub stabilniejsze rozpylanie przy prawie niezmienionej objętości.

Czy wynik testu otrzymujemy dla całego zestawu czy dla każdej sztuki?

Zachowujemy dane indywidualne dla poszczególnych elementów, a przy komplecie dodatkowo porównujemy zachowanie wszystkich czterech.

Regeneracja czyszczenie i testy wtryskiwaczy Opel Zafira A

Wtryskiwacze z benzynowych Opel Zafira A 1.6, 1.8, 2.0 Turbo i 2.2 przyjmujemy do diagnostyki oraz procesu serwisowego w Pawlik Diesel Service. W sprawie konkretnej części lub kompletu zadzwoń pod numer 601 856 277.

Przed kontaktem przygotuj VIN albo numer widoczny na wymontowanym wtryskiwaczu. Na tej podstawie sprawdzamy wariant części, cenę oraz dostępność właściwego podzespołu.

Przekazane do naszej pracowni elementy testujemy, czyścimy i poddajemy końcowej kontroli. Jeżeli właściwy wtryskiwacz nowy albo zregenerowany jest dostępny, sprawdzamy również taki wariant. Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski pod numerem 601 856 277.
