Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Vectra B MPI PFI 1.6 1.8 2.0 2.2 2.5 i 2.6 V6 już od 49 zł
W naszej pracowni badamy benzynowe układy pośrednie MPI/PFI oraz bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i inne rozwiązania. Dysponujemy stanowiskami probierczymi, na których sprawdzamy rzeczywistą pracę części w kilku warunkach, a uzyskane dane analizują technicy zajmujący się układami wtryskowymi.
W benzynowej Opel Vectra B 1.6, 1.8, 2.0 i 2.2 pracują wielopunktowe układy MPI/PFI z czterema wtryskiwaczami. Wersje 2.5 V6 i 2.6 V6 mają po sześć elementów. Nie zmienia to podstawowej zasady: każdy wtryskiwacz otrzymuje osobny wynik.
Jeden punkt pomiarowy to za mało żeby ocenić charakterystykę
Zamiast pytać wyłącznie, ile paliwa przepływa przez wtryskiwacz, sprawdzamy, jak zmienia się jego zachowanie wraz ze zmianą sterowania. Dopiero taki zestaw pokazuje, czy element pracuje stabilnie w szerszym zakresie.
Wartości poniżej są orientacyjnymi przykładami sposobu analizy. Nie stanowią danych referencyjnych konkretnego wtryskiwacza Vectra B.
Krótki impuls może ujawnić odchylenie jako pierwszy
Załóżmy, że cztery elementy podczas ustalonej krótkiej serii podają kolejno 4,8 ml, 4,7 ml, 4,9 ml i 4,1 ml. Czwarta sztuka różni się wtedy od średniego wyniku pozostałych o około 15%.
To jeszcze nie wystarcza do końcowej oceny. Przechodzimy do kolejnego punktu.
Przy średnim wysterowaniu różnica może się zmniejszyć
Ten sam zestaw daje następnie 18,6 ml, 18,4 ml, 18,5 ml i 17,9 ml. Odchylenie czwartej sztuki nadal występuje, lecz jest mniejsze niż przy krótkim sterowaniu.
Taki przebieg mówi nam więcej niż pojedyncza wartość ml.
Przy większej dawce wyniki mogą niemal się zrównać
Jeżeli następna seria kończy się wartościami 41,2 ml, 41,0 ml, 41,3 ml i 40,8 ml, problem staje się znacznie mniej widoczny.
Właśnie dlatego nie uznajemy części za sprawną tylko dlatego, że dobrze wypadła przy jednym dłuższym otwarciu.
Powtarzamy ten sam punkt
Stabilny element może w trzech kolejnych cyklach uzyskać 18,4 ml, 18,5 ml i 18,4 ml. Jeżeli zamiast tego zapisujemy 18,5 ml, 17,2 ml i 18,9 ml, zwracamy uwagę na brak powtarzalności, a nie tylko na średnią.
| Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy | |
| CENA | od 70 zł |
| DOSTĘPNOŚĆ | dostępny |
| WYSYŁKA | 1 dzień roboczy* |
| GWARANCJA | 24 miesiące |
Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!
Szczelność badamy po zakończeniu sterowania
Wtryskiwacz może prawidłowo dawkować, a jednocześnie nie zamykać przepływu wystarczająco szybko. Przykładem jest pojawienie się pierwszej kropli po 52 sekundach, podczas gdy pozostałe elementy pozostają suche przez pełne 90 sekund próby.
Czas odpowiedzi zestawiamy z pozostałymi wynikami
Jeżeli plan testowy obejmuje tę funkcję, porównujemy reakcję na impuls. Wyniki 0,78 ms, 0,79 ms, 0,77 ms i 0,93 ms pokazują, że jedna sztuka odpowiada później.
Kontrola elektryczna nie zastępuje próby hydraulicznej
Możliwa jest sytuacja, w której wszystkie cztery elementy mają bardzo podobny wynik, np. 12,7 Ω, 12,8 Ω, 12,7 Ω i 12,6 Ω, ale jedna sztuka nadal podaje mniej medium przy krótkim sterowaniu.
Dlatego sprawdzenie wtryskiwaczy benzynowych multimetrem wykorzystujemy jako element kontroli elektrycznej, a nie zamiennik badania dawkowania i szczelności.

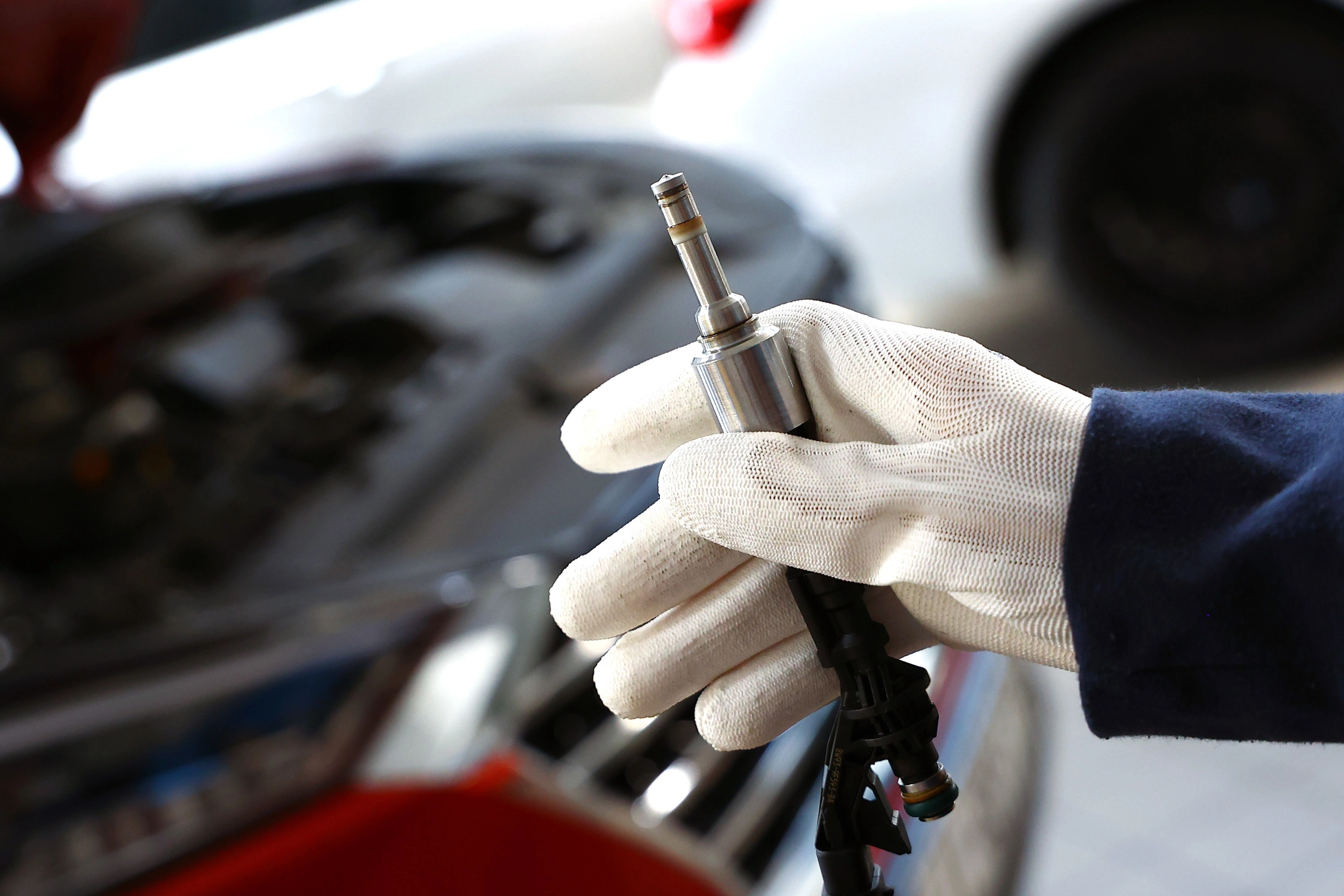

Obraz strugi traktujemy jako kolejną informację
Podobna objętość nie gwarantuje takiego samego rozpylania. Obserwujemy więc, czy medium tworzy równomierną strugę i czy jej geometria nie różni się od pozostałych elementów.
Przy komplecie zachowujemy kilka zasad:
- każdy wtryskiwacz ma przypisany własny zapis pomiarów,
- wynik jednej prawidłowej sztuki nie opisuje stanu pozostałych,
- porównujemy elementy w tych samych punktach pracy,
- zwracamy uwagę na zmianę charakterystyki między krótkim i dłuższym sterowaniem,
- osobno oceniamy szczelność, stabilność i reakcję,
- w wersjach V6 zestawiamy wyniki wszystkich sześciu sztuk.

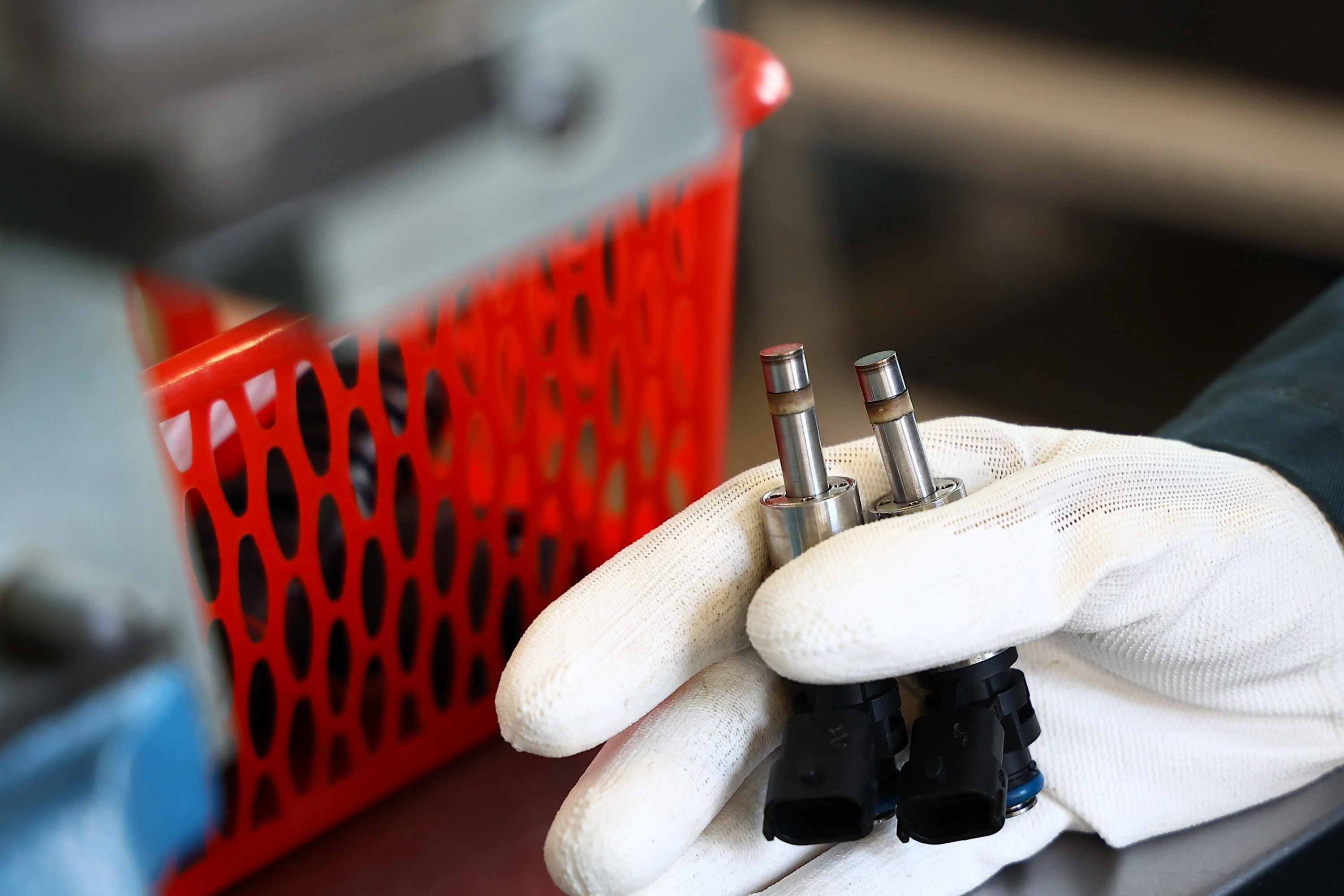

Zanim uruchomimy test tworzymy identyfikację części
Nie rozpoczynamy pracy od przypadkowego zamontowania elementu w adapterze. Najpierw musimy wiedzieć, z jaką dokładnie konstrukcją pracujemy.
Po dostarczeniu wtryskiwaczy:
1. odczytujemy oznaczenia znajdujące się na korpusach,
2. zapisujemy numer katalogowy,
3. ustalamy producenta i rodzinę konstrukcyjną,
4. potwierdzamy technologię MPI/PFI,
5. oglądamy końcówki, korpusy i złącza,
6. sprawdzamy, czy występują uszkodzenia po demontażu,
7. wykonujemy właściwą dla konstrukcji kontrolę elektryczną,
8. nadajemy każdej sztuce oznaczenie konkretnego zlecenia.
W Vectra B V6 sześć wtryskiwaczy pozostaje rozróżnionych przez cały proces. Dzięki temu po końcowym badaniu nie tracimy informacji, której sztuki dotyczył konkretny pomiar.
MPI PFI i GDI różni przede wszystkim miejsce oraz warunki dawkowania
| Obszar | MPI / PFI | GDI |
|---|---|---|
01Miejsce pracy |
Benzynę podajemy do kanału dolotowego. | Paliwo trafia bezpośrednio do cylindra. |
02Ciśnienie |
Stosujemy warunki właściwe dla układu pośredniego. | Procedura obejmuje układ wysokociśnieniowy. |
03Tworzenie mieszanki |
Rozpylanie odbywa się przed komorą spalania. | Struga powstaje wewnątrz komory spalania. |
04Procedura |
Dobieramy plan dla EFI i MPI/PFI. | Korzystamy z procedur i wyposażenia przeznaczonego do GDI. |
05Vectra B |
1.6 1.8 2.0 2.2 2.5 V6 i 2.6 V6. | W tym artykule służy wyłącznie jako porównanie technologii. |
Osad usuwamy dopiero po zachowaniu wyniku początkowego
Czyszczenie bez wcześniejszego testu nie pozwala nam określić, czy proces cokolwiek zmienił. Z tego powodu najpierw zapisujemy charakterystykę wejściową, a dopiero potem przechodzimy do usuwania zabrudzeń.
W naszej pracowni realizujemy zależnie od budowy części:
- czyszczenie powierzchni korpusu,
- przygotowanie elementu do właściwej procedury,
- proces ultradźwiękowy w kompatybilnych konstrukcjach,
- płukanie kanałów wewnętrznych,
- oczyszczanie strefy rozpylacza,
- płukanie wsteczne tam, gdzie jest przewidziane,
- przygotowanie części ponownie do stanowiska,
- ponowienie wybranych punktów testowych.
Zakres regeneracji wtryskiwaczy benzynowych ustalamy po diagnostyce. Nie traktujemy regeneracji jako automatycznego zestawu takich samych czynności dla każdej części.
Jeżeli problem dotyczy trwałego uszkodzenia elektrycznego albo mechanicznego zużycia, samo czyszczenie nie zmieni takiego stanu.

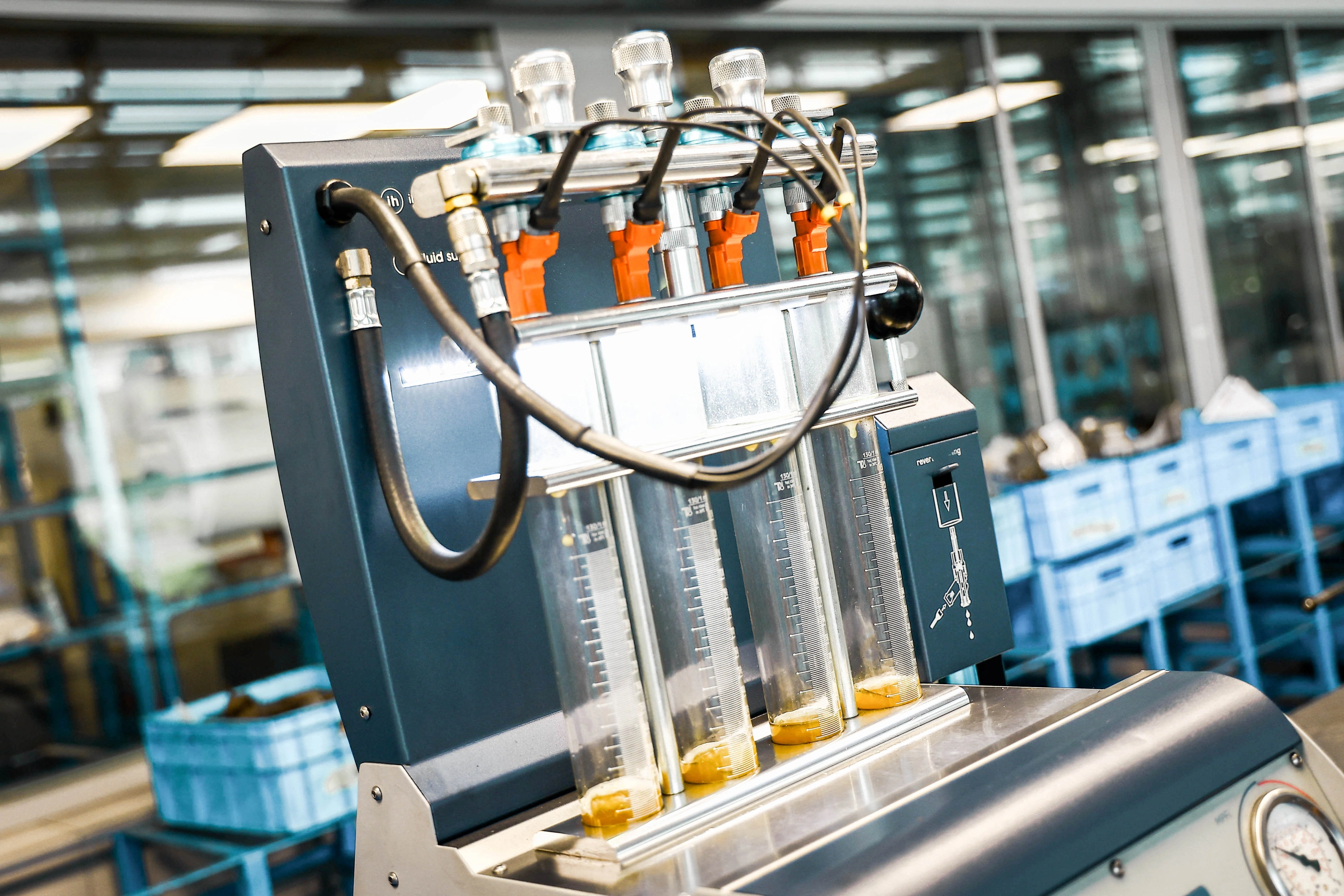

Carbon Zapp GDU.4R-X pokazuje różnice między kolejnymi punktami pracy
Stanowisko wykorzystujemy do klasycznych wtryskiwaczy EFI/MPFI oraz odpowiednich konstrukcji GDI. Jednocześnie montujemy maksymalnie cztery elementy.
Przy czterocylindrowych 1.6, 1.8, 2.0 i 2.2 pozwala nam to badać cały komplet w jednej konfiguracji. Przy 2.5 V6 i 2.6 V6 sześć wtryskiwaczy dzielimy na kolejne serie, zachowując identyczne ustawienia potrzebne do późniejszego porównania.
Dla klasycznych EFI/MPFI wykorzystujemy zakres 0–10 bar właściwy dla tej części urządzenia. GDU.4R-X ma maksymalną zdolność ciśnieniową do 650 bar, ale jest to parametr całej platformy dla obsługiwanych konstrukcji wysokociśnieniowych, a nie ciśnienie testowania Vectra B MPI/PFI.
Co wykorzystujemy podczas badania?
Zależnie od konkretnej aplikacji:
- dynamiczny elektroniczny pomiar ilości medium,
- dawkowanie w kilku punktach sterowania,
- porównanie elementów pracujących w tych samych warunkach,
- kontrolę szczelności,
- ocenę stabilności kolejnych cykli,
- pomiar reakcji przez RSP w obsługiwanych zastosowaniach,
- obserwację rozpylania,
- płukanie oraz płukanie wsteczne zgodnych części.
Dynamiczny tor pomiarowy XKM ma według danych producenta dokładność ±0,1%, powtarzalność ±0,05% i zakres 1–1000 ml/min. Parametry te opisują konkretny sensor pomiaru dynamicznego, a nie uniwersalną dokładność całego stanowiska.
Najważniejszy pozostaje przebieg charakterystyki. Jeżeli jedna sztuka traci 15% dawki przy krótkim impulsie, a przy dłuższym różnica spada do 1–2%, nie opisujemy jej pracy wyłącznie na podstawie ostatniego punktu.
Wynik zestawiamy z danymi pomiarowymi, wartościami odniesienia, procedurą urządzenia oraz doświadczeniem technika.

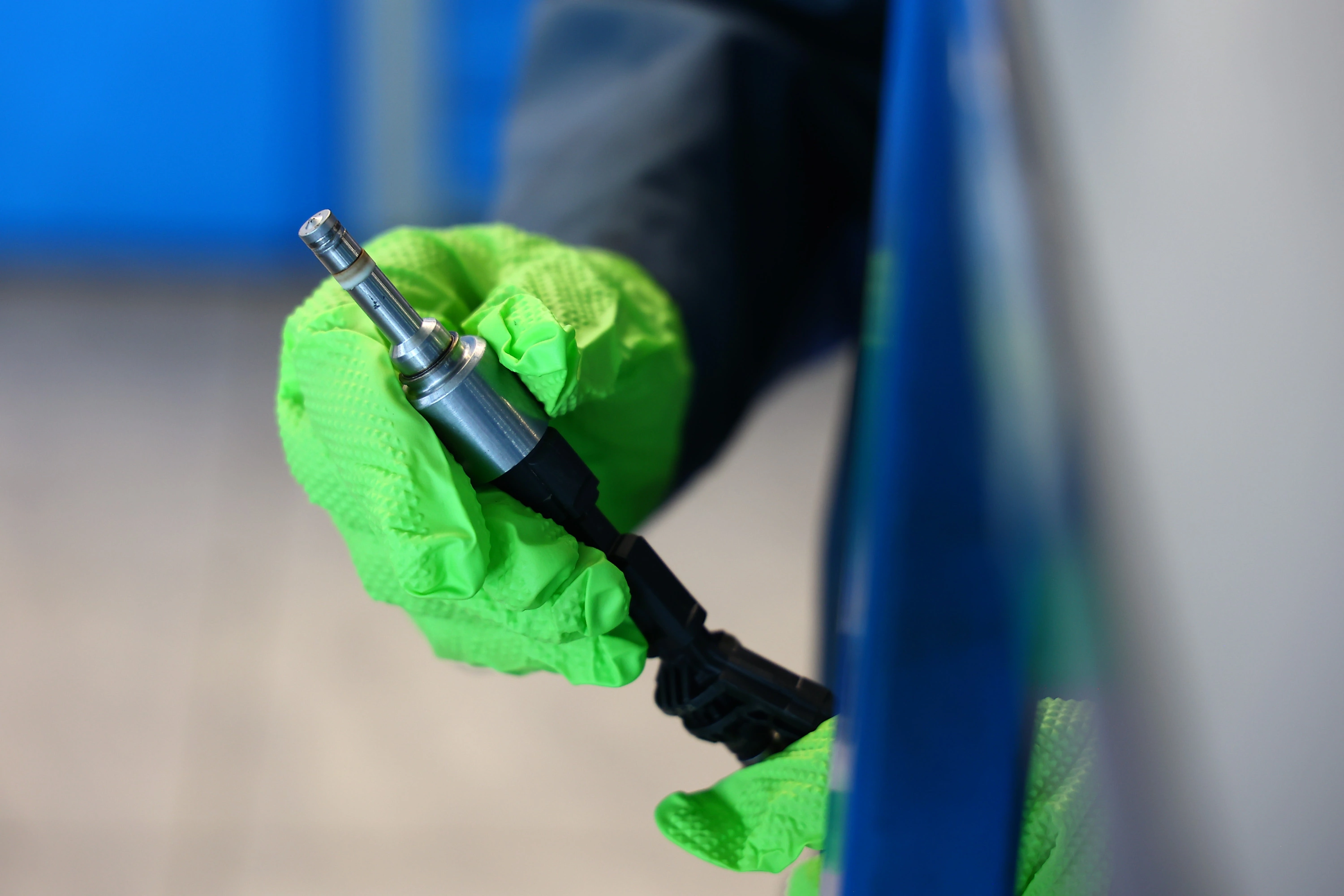

Po czyszczeniu szukamy zmiany tam gdzie wcześniej występowało odchylenie
| Badany obszar | Przed czyszczeniem | Po czyszczeniu | Co wynika z porównania |
|---|---|---|---|
01Krótka dawka |
4,1 ml | 4,7 ml | Wynik zbliżył się do pozostałych elementów osiągających około 4,8 ml. |
02Odchylenie od grupy |
około 15% | około 2% | Różnica pomiędzy badaną sztuką i resztą kompletu wyraźnie się zmniejszyła. |
03Rozrzut powtórzeń |
1,7 ml | 0,3 ml | Kolejne cykle stały się bardziej powtarzalne. |
04Szczelność |
pierwsza kropla po 52 s | brak przecieku przez 90 s | W ponowionej próbie nie pojawiła się wcześniejsza nieszczelność. |
05Czas reakcji |
0,93 ms | 0,80 ms | W tym przykładzie element szybciej odpowiedział na sterowanie. |
Kod korekcyjny stosujemy tylko tam gdzie przewiduje go konstrukcja
Klasyczny wielopunktowy wtryskiwacz MPI/PFI nie otrzymuje automatycznie indywidualnego kodu tylko dlatego, że został zbadany na nowoczesnym stanowisku.
Jeżeli dana technologia rzeczywiście korzysta z korekcji indywidualnej:
- określamy dokładną aplikację,
- wykonujemy wymagane pomiary konkretnej sztuki,
- zapisujemy jej indywidualną charakterystykę,
- korzystamy z funkcji kodowania przewidzianej dla obsługiwanego typu,
- generujemy odpowiedni kod tylko wtedy, gdy system sterowania go wykorzystuje.
Dwie części o tym samym numerze mogą nie mieć idealnie identycznej charakterystyki. W systemach wykorzystujących kod sterownik otrzymuje dzięki niemu informację potrzebną do dokładniejszego sterowania dawką.
Dla klasycznych wtryskiwaczy MPI/PFI Vectra B nie przedstawiamy kodowania jako standardowej czynności serwisowej.
Rewitalizacja konstrukcji piezoelektrycznych
W kompatybilnych wtryskiwaczach benzynowych wykonujemy również procedury dotyczące stosu piezoelektrycznego, jeżeli pozwalają na to konstrukcja i wynik badania.
Nie odnosimy tej funkcji do elektromagnetycznych wtryskiwaczy MPI/PFI z opisanych wersji Vectra B.
Wynik końcowy pokazujemy jako zestaw danych
Po badaniu nie ograniczamy się do krótkiej informacji sprawny albo niesprawny. Dokumentujemy to, co rzeczywiście zostało wykonane.
Przekazujemy między innymi:
- zapis najważniejszych wartości z pierwszego testu,
- dane z kolejnych punktów dawkowania,
- wynik sprawdzenia szczelności,
- ocenę stabilności powtórzeń,
- czas reakcji, jeżeli obejmuje go właściwy plan,
- informację o jakości rozpylania,
- wartości uzyskane po czyszczeniu,
- zestawienie całego kompletu,
- indywidualny protokół parametrów,
- dokument z badania stanowiskowego,
- wynik kontroli końcowej.
Przy 2.5 V6 i 2.6 V6 zachowujemy możliwość zestawienia wszystkich sześciu elementów mimo prowadzenia badania w kolejnych grupach.
Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.
Cztery i sześć wtryskiwaczy oznacza inną wartość całego zlecenia
Cena jednej sztuki to tylko jeden element kalkulacji. Przy Vectra B 1.6, 1.8, 2.0 i 2.2 do pracowni trafia zwykle komplet czterech elementów, a przy 2.5 V6 i 2.6 V6 sześć.
Na końcową wartość wpływają:
- dokładny numer i wariant części,
- liczba przekazanych wtryskiwaczy,
- potrzebny zakres pomiarów,
- rezultat pierwszego testu,
- czynności wynikające z diagnostyki,
- zakres czyszczenia lub regeneracji,
- zastosowane elementy serwisowe,
- wybór części zregenerowanej albo nowej.
Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto. Diagnostyka jednej sztuki wtrysku bezpośredniego kosztuje 103 zł netto.
Cena diagnostyki obejmuje test początkowy, czyszczenie wykonywane w naszej pracowni i kontrolę końcową. Podane stawki dotyczą jednej sztuki.
W opisanych wersjach Vectra B występuje MPI/PFI. Stawkę GDI podajemy jako cenę obowiązującą przy obsługiwanych przez nas konstrukcjach bezpośrednich.
Przed kontaktem przygotuj numer z wymontowanego wtryskiwacza albo VIN. Pozwala nam to prawidłowo określić część jeszcze przed ustaleniem dalszego zakresu.
Jak realizujemy diagnostykę wtryskiwaczy wysyłkowo?
Zlecenie realizujemy również wtedy, gdy samochód pozostaje poza naszą pracownią. Przyjmujemy wymontowane elementy z całej Polski i organizujemy ich transport.
Przebieg wygląda następująco:
- przekazujesz numer części albo VIN,
- identyfikujemy właściwy wariant,
- organizujemy odbiór przesyłki,
- po otrzymaniu części rejestrujemy każdą sztukę,
- zapisujemy wynik wejściowy,
- wykonujemy czyszczenie i uzasadnione czynności regeneracyjne,
- przeprowadzamy pomiar końcowy,
- przygotowujemy wynik oraz informację o stanie części,
- odsyłamy sprawdzone wtryskiwacze albo dobrany podzespół.
Przesyłki obsługujemy przez DPD, InPost oraz Paczkomat. Jeżeli właściwy nowy lub zregenerowany element jest dostępny, przygotowanie wysyłki może nastąpić nawet w ciągu 24 godzin.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie, a dostępność podzespołów potrzebnych do dalszych prac może zmienić termin przygotowania przesyłki.
Przed zamknięciem paczki
Osłoń króćce i końcówki przed zabrudzeniami. Każdy element unieruchom tak, aby podczas transportu nie uderzał o pozostałe części, a do przesyłki dołącz dane kontaktowe i informacje potrzebne do identyfikacji zlecenia.
Korekty paliwowe pokazują reakcję sterownika a nie wynik konkretnej sztuki
STFT oraz LTFT pomagają nam ocenić kierunek regulacji mieszanki, ale nie zastępują badania wtryskiwacza na stanowisku.
- STFT opisuje krótkoterminową zmianę dawki wykonywaną na bieżąco przez sterownik.
- LTFT pokazuje korektę utrwaloną w dłuższym czasie.
- Dodatnia wartość, np. +9%, oznacza zwiększanie ilości paliwa.
- Ujemna wartość, np. -4%, oznacza jej ograniczanie.
Element, który podaje za mało benzyny, może uczestniczyć w powstawaniu warunków prowadzących do dodatniej korekty. Nieszczelny albo nadmiernie dawkujący wtryskiwacz może wpływać na regulację w przeciwnym kierunku.
Nie przypisujemy jednak wartości +9% do konkretnego wtryskiwacza bez dalszych pomiarów. Podobny zapis może wynikać również z nieszczelności dolotu, ciśnienia paliwa, zapłonu, sygnałów czujników albo stanu mechanicznego silnika.
Zużycie nie zawsze zaczyna się od całkowitego zatkania końcówki
Zmiana pracy wtryskiwacza może rozwijać się stopniowo. Jedna część zaczyna tracić powtarzalność przy krótkim impulsie, inna nie domyka się po zakończeniu sterowania, a kolejna nadal podaje podobną ilość paliwa, lecz zmienia geometrię strugi.
Podczas diagnostyki uwzględniamy między innymi:
- nalot powstający na powierzchniach roboczych w kontakcie ze starzejącą się benzyną,
- drobne cząstki docierające do precyzyjnych kanałów wraz z paliwem,
- osady ograniczające swobodny przepływ lub ruch elementów wewnętrznych,
- zmianę parametrów części elektromagnetycznej,
- niedokładne zamykanie przepływu po zaniku impulsu,
- zużycie końcówki wpływające na kształt i kierunek rozpylania.
W samochodzie konsekwencja zależy od rodzaju odchylenia. Zamiast zawsze tego samego zestawu objawów możemy otrzymać:
- większą różnicę pracy poszczególnych cylindrów na małym obciążeniu,
- niestabilny bieg jałowy bez wyraźnej utraty mocy przy wyższych obrotach,
- opóźnioną reakcję silnika podczas szybkiej zmiany obciążenia,
- wzrost korekt paliwowych związany z niewłaściwą ilością benzyny,
- większe zużycie paliwa przy elemencie podającym zbyt dużą dawkę,
- dopływ niespalonego paliwa do układu wydechowego przy poważnej nieszczelności.
Nierówna praca silnika na wolnych obrotach związana z wtryskiwaczami benzynowymi jest więc jednym z możliwych efektów, ale sama nie wskazuje jeszcze, która sztuka wymaga naprawy.
Tak samo objawy uszkodzonych wtryskiwaczy benzynowych zestawiamy z wynikiem dawkowania, szczelności i pozostałych prób zamiast na ich podstawie od razu wskazywać uszkodzoną część.
Profesjonalne badanie pozwala nam oddzielić problem hydrauliczny od elektrycznego oraz porównać elementy w kontrolowanych warunkach. Sam objaw pracy silnika takiej informacji nie daje.
Paliwo także zostawia ślad
Benzyna przechowywana przez długi czas stopniowo zmienia właściwości i może pozostawiać trudniej rozpuszczalne produkty starzenia. Biokomponenty zwiększają znaczenie kontaktu paliwa z wilgocią.
Drobiny z układu paliwowego oraz woda mogą docierać aż do precyzyjnych części wtryskiwacza. Z czasem sprzyja to powstawaniu osadów, lokalnej korozji i zmianie charakterystyki przepływu.
Specjalistyczna diagnostyka pozwala oddzielić przypuszczenie od pomiaru

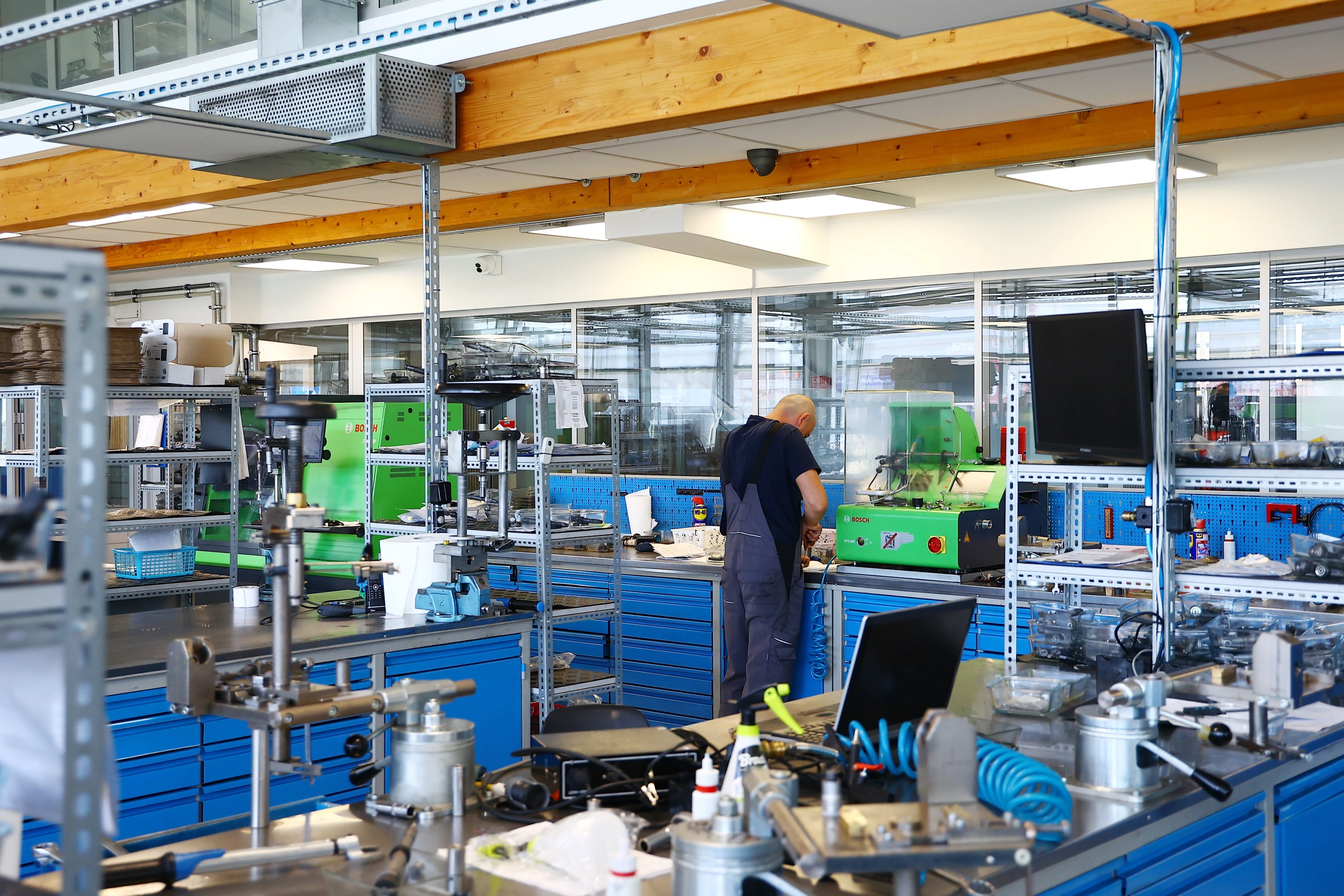

Przy Vectra B pracujemy zarówno z czterocylindrowymi kompletami MPI/PFI, jak i sześcioma wtryskiwaczami wersji V6. Dlatego liczy się nie tylko samo urządzenie, ale również sposób oznaczenia części i utrzymania porównywalnych warunków w kolejnych seriach.
W naszej pracowni łączymy:
- ponad 30 lat doświadczenia przy układach wtryskowych,
- wyposażenie do diagnostyki różnych systemów benzynowych,
- stanowisko Carbon Zapp GDU.4R-X obsługujące jednocześnie do czterech sztuk,
- badanie przed rozpoczęciem czyszczenia,
- kontrolę wykonanej pracy w drugim teście,
- obsługę MPI/PFI oraz wysokociśnieniowych konstrukcji GDI,
- płukanie wsteczne kompatybilnych wtryskiwaczy,
- pomiar reakcji tam, gdzie przewiduje go procedura,
- kodowanie wyłącznie obsługiwanych technologii,
- osobne strefy czyszczenia, diagnostyki i dalszych czynności,
- system oznaczeń chroniący przed zamianą elementów między zleceniami,
- dokumentację wartości uzyskanych podczas badania,
- przyjmowanie części przesyłanych z całej Polski.
Przy sześciocylindrowych 2.5 V6 i 2.6 V6 szczególnie pilnujemy zachowania tych samych parametrów podczas kolejnych serii. Dopiero wtedy wyniki wszystkich sześciu wtryskiwaczy nadają się do rzetelnego porównania.
FAQ
Czy wtryskiwacze z 2.5 V6 i 2.6 V6 badamy wszystkie razem?
Komplet obejmuje sześć sztuk, natomiast GDU.4R-X przyjmuje jednocześnie do czterech. Dlatego wykonujemy kolejne serie z tym samym planem pomiarowym i później zestawiamy całą szóstkę.
Czy prawidłowa dawka przy dużym obciążeniu wyklucza problem?
Nie. Element może uzyskać podobny wynik jak pozostałe przy dłuższym sterowaniu, a wyraźnie odstawać przy krótkim impulsie.
Po czym poznajemy że czyszczenie rzeczywiście coś zmieniło?
Wracamy do tych samych punktów pomiarowych. Porównujemy liczby, szczelność, powtarzalność oraz dostępne parametry przed procesem i po nim.
Czy do identyfikacji wystarczy informacja Vectra B 1.8?
Do dokładnego doboru preferujemy numer wymontowanego wtryskiwacza albo VIN, ponieważ w ramach jednej wersji silnikowej mogą występować różne numery części.
Czy komplet po badaniu otrzymuje jeden wspólny wynik?
Nie. Każdy element zachowuje własne dane pomiarowe, a dodatkowo przygotowujemy porównanie całego zestawu.
Regeneracja czyszczenie i testy wtryskiwaczy Opel Vectra B
W sprawie wtryskiwaczy z Opel Vectra B 1.6, 1.8, 2.0, 2.2, 2.5 V6 lub 2.6 V6 skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.
Po numerze przekazanej części albo VIN identyfikujemy właściwy wariant MPI/PFI. Wtryskiwacze dostarczone do naszej pracowni poddajemy diagnostyce, czyszczeniu oraz uzasadnionym czynnościom regeneracyjnym, a ich rezultat potwierdzamy pomiarem końcowym. Sprawdzamy również dostępność właściwego podzespołu zregenerowanego lub nowego.
Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski. Zadzwoń pod 601 856 277, aby ustalić bieżącą cenę, dostępność części i odpowiedni zakres obsługi.
Komentarze
