Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Signum MPI PFI GDI 1.8 2.0 Turbo 2.2 Direct 2.8 V6 Turbo i 3.2 V6 już od 49 zł
W naszej pracowni wykonujemy diagnostykę benzynowych układów wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Badania prowadzą wyspecjalizowani technicy na stanowiskach probierczych dobranych do technologii i numeru części.
Najpierw ustalamy rzeczywisty stan wtryskiwacza. Dopiero później wykonujemy czyszczenie oraz czynności wynikające z pomiarów, a na końcu ponownie kontrolujemy parametry.
Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?
Nie opieramy oceny na jednym pomiarze przepływu. Wtryskiwacz może pracować prawidłowo przy dłuższym sterowaniu, a wyraźnie odstawać od kompletu wtedy, gdy dawka jest niewielka.
Podane niżej liczby są orientacyjnymi przykładami sposobu analizy. Nie są wartościami referencyjnymi konkretnego wtryskiwacza Opel Signum.
Porównanie pracy przy dwóch różnych dawkach
W jednej serii cztery elementy mogą podać 6,2 ml, 6,1 ml, 6,3 ml i 5,4 ml. Czwarta sztuka daje wtedy około 13% mniej niż średnia trzech pozostałych.
Po zmianie punktu testowego otrzymujemy przykładowo 29,8 ml, 29,6 ml, 29,7 ml i 29,3 ml. Różnica jest dużo mniejsza.
Taki przypadek pokazuje, dlaczego prawidłowy rezultat przy większej dawce nie wystarcza do oceny całej charakterystyki.
Stabilność kolejnych cykli
Nie zawsze problemem jest stale zaniżona ilość. Czasem średnia wygląda dobrze, lecz wtryskiwacz nie powtarza tej samej pracy.
Przykładowo pięć kolejnych prób jednej sztuki mieści się w przedziale 18,7–18,9 ml, czyli rozrzut wynosi tylko 0,2 ml. Inny element w identycznej serii zmienia wynik w zakresie 18,1–19,0 ml, co daje już 0,9 ml różnicy.
Dla nas oznacza to potrzebę oceny powtarzalności, a nie tylko wyliczenia średniej.
Szczelność po zakończeniu wysterowania
Po zamknięciu element nie powinien w niekontrolowany sposób przepuszczać medium. W przykładowej próbie trzy wtryskiwacze pozostają suche przez pełne 90 s, a na czwartej końcówce pierwszy ślad pojawia się po 48 s.
Taki wynik analizujemy niezależnie od ilości podawanej podczas otwarcia. Nieszczelność wtryskiwacza benzynowego może występować nawet wtedy, gdy dawka w innym punkcie wygląda prawidłowo.
| Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy | |
| CENA | od 70 zł |
| DOSTĘPNOŚĆ | dostępny |
| WYSYŁKA | 1 dzień roboczy* |
| GWARANCJA | 24 miesiące |
Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!
Czas odpowiedzi na sterowanie
Jeżeli konkretny plan badania obejmuje pomiar reakcji, sprawdzamy czas pomiędzy sygnałem a rzeczywistą odpowiedzią elementu.
Przykładowo trzy sztuki mogą mieścić się w zakresie 0,74–0,78 ms, natomiast czwarta uzyskuje 0,92 ms. Sama różnica czasu nie jest jeszcze końcową diagnozą, dlatego zestawiamy ją z dawkowaniem i pozostałymi próbami.
Kontrola elektryczna
W konstrukcjach elektromagnetycznych badamy parametry części elektrycznej właściwe dla danego typu. Przykładowo cztery cewki mogą mieć wartości w zakresie 12,2–12,4 Ω.
Jeżeli wszystkie wyniki elektryczne są podobne, a jedna sztuka nadal podaje mniej medium, problemu szukamy po stronie hydraulicznej lub mechanicznej. Dlatego sprawdzenie wtryskiwaczy benzynowych multimetrem traktujemy jako część diagnostyki, a nie zastępstwo dla badania stanowiskowego.
Rozpylanie
Ilość paliwa i kształt strugi oceniamy oddzielnie. Dwie sztuki mogą zakończyć próbę z podobną objętością, ale jedna tworzy stabilną strugę, a druga rozpyla medium nierównomiernie albo jednostronnie.
Nie przykładamy jednego uniwersalnego wzoru strugi do wszystkich części. Geometria zależy od konstrukcji rozpylacza i konkretnej aplikacji.
Dlaczego każdy wtryskiwacz powinien być badany indywidualnie i dlaczego warto sprawdzić cały komplet?
Opel Signum 1.8, 2.0 Turbo i 2.2 Direct ma cztery wtryskiwacze. W wersjach 2.8 V6 Turbo oraz 3.2 V6 komplet składa się z sześciu sztuk.
Nie wyciągamy wniosku o całym zestawie z wyniku pierwszego elementu.
- Każdej sztuce przypisujemy własne wyniki, ponieważ zużycie i charakterystyka nie muszą być jednakowe.
- Porównujemy elementy w tych samych punktach badania zamiast zestawiać pomiary wykonane w innych warunkach.
- Sprawna pierwsza sztuka nie potwierdza stanu pozostałych trzech lub pięciu.
- Szukamy zarówno stałego odchylenia dawki, jak i różnic występujących tylko przy konkretnym sterowaniu.
- Szczelność, powtarzalność, reakcję oraz rozpylanie rozpatrujemy oddzielnie.
- W jednostkach V6 analizujemy wszystkie sześć elementów, nawet jeśli ze względu na pojemność stanowiska badanie odbywa się w kolejnych grupach.
Dopiero zestawienie całego kompletu pokazuje, czy jeden element wyłamuje się z charakterystyki pozostałych.
Jak wygląda przyjęcie wtryskiwaczy do serwisu?
Proces zaczynamy od ustalenia, z jaką częścią mamy do czynienia. W Signum jest to szczególnie ważne, ponieważ 2.2 Direct wymaga innej procedury niż pozostałe wskazane wersje MPI/PFI.
1. Odczytujemy oznaczenia znajdujące się na korpusie.
2. Zapisujemy numer katalogowy i porównujemy go z danymi zlecenia.
3. Ustalamy producenta. Obsługujemy między innymi Bosch, Continental, Siemens VDO, Delphi i Denso.
4. Rozpoznajemy technologię MPI/PFI albo bezpośredni GDI.
5. Sprawdzamy korpus, przyłącza, końcówkę i powierzchnie uszczelniające.
6. Odnotowujemy pęknięcia, deformacje i ślady nieprawidłowego demontażu.
7. Wykonujemy kontrolę elektryczną w zakresie właściwym dla konstrukcji.
8. Każda sztuka otrzymuje oznaczenie pozwalające zachować jej tożsamość przez cały proces.
Dzięki temu wynik końcowy zestawiamy dokładnie z tym samym elementem, który wcześniej przeszedł badanie wejściowe.
Wtrysk pośredni kontra bezpośredni
| Obszar | MPI / PFI | GDI |
|---|---|---|
01Wersje Signum |
1.8 2.0 Turbo 2.8 V6 Turbo i 3.2 V6 | 2.2 Direct |
02Miejsce wtrysku |
Benzyna trafia do kanału dolotowego. | Paliwo jest podawane bezpośrednio do cylindra. |
03Warunki ciśnieniowe |
Stosujemy warunki właściwe dla pośredniego EFI/MPFI. | Potrzebna jest konfiguracja dla wtrysku wysokociśnieniowego. |
04Wyposażenie |
Dobieramy adaptery i sterowanie właściwe dla klasycznego wtryskiwacza. | Stosujemy elementy stanowiska i procedury przeznaczone do bezpośredniego wtrysku. |
05Interpretacja |
Porównujemy dawkowanie, szczelność, powtarzalność oraz dostępne parametry. | Wynik odnosimy do punktów pracy właściwych dla konkretnej konstrukcji i numeru części. |
Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy
Czyszczenie rozpoczynamy po zapisaniu danych wejściowych. Dzięki temu później sprawdzamy, czy zmiana rzeczywiście nastąpiła.
W naszej pracowni wykonujemy zależnie od konstrukcji:
- płukanie wewnętrznej drogi przepływu,
- sterowane otwieranie elementu podczas procesu oczyszczania,
- usuwanie osadów z obszaru rozpylacza,
- płukanie wsteczne tam, gdzie wtryskiwacz i wyposażenie są z nim kompatybilne,
- czyszczenie ultradźwiękowe odpowiednich konstrukcji,
- przygotowanie części do ponownego testu.
Czyszczenie ultradźwiękowe wtryskiwaczy benzynowych wykorzystujemy jako jedną z metod procesu, jeżeli budowa części pozwala na jej zastosowanie.
Nie zakładamy, że każda nieprawidłowość zniknie po usunięciu zabrudzeń. Uszkodzenie elektryczne, zużycie mechaniczne lub trwała utrata szczelności wymagają osobnej oceny.
Carbon Zapp GDU.4R-X

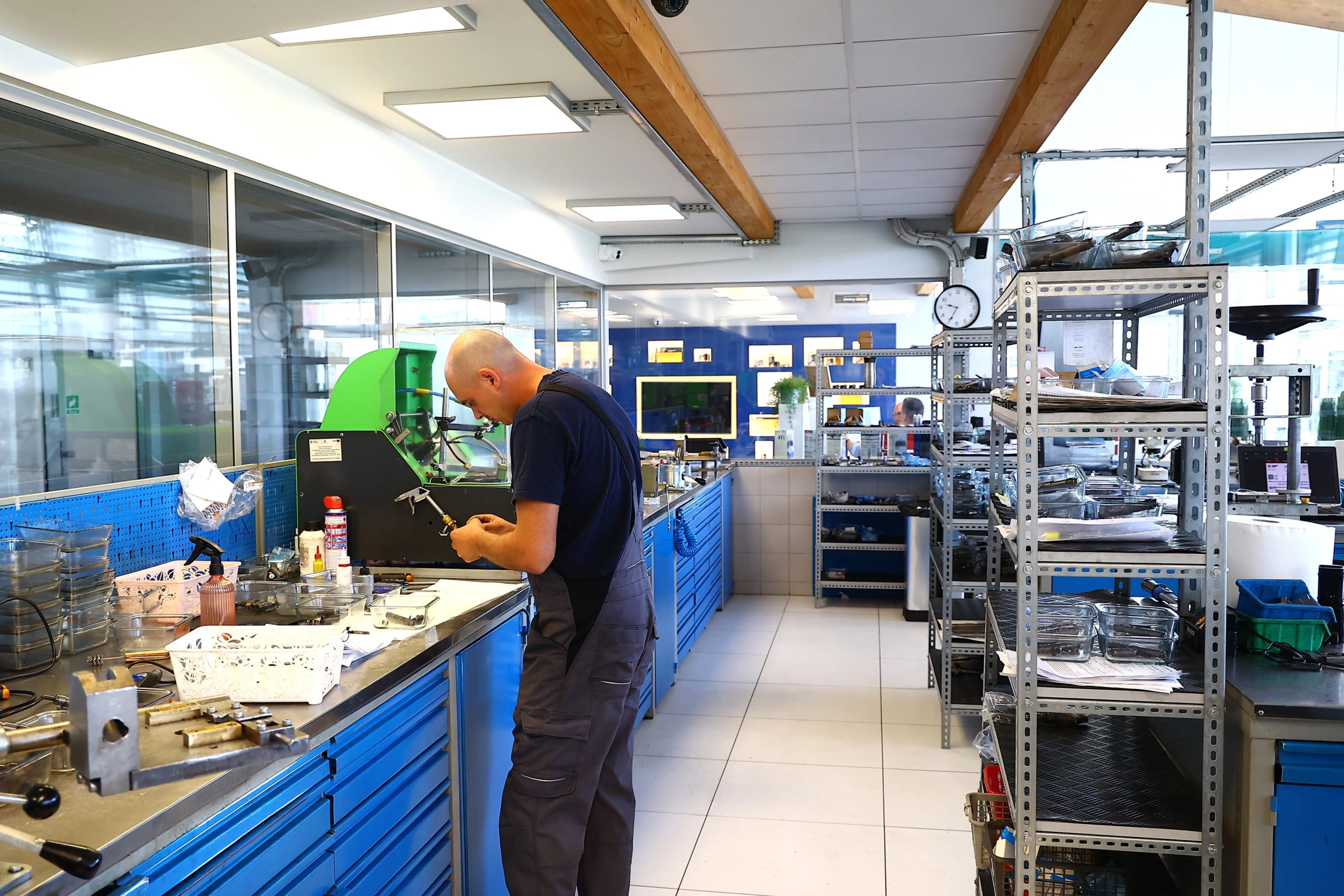

Do badania benzynowych wtryskiwaczy wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R-X. Obsługuje ono klasyczne konstrukcje EFI/MPFI oraz odpowiednie wtryskiwacze GDI i pozwala pracować jednocześnie z maksymalnie czterema sztukami.

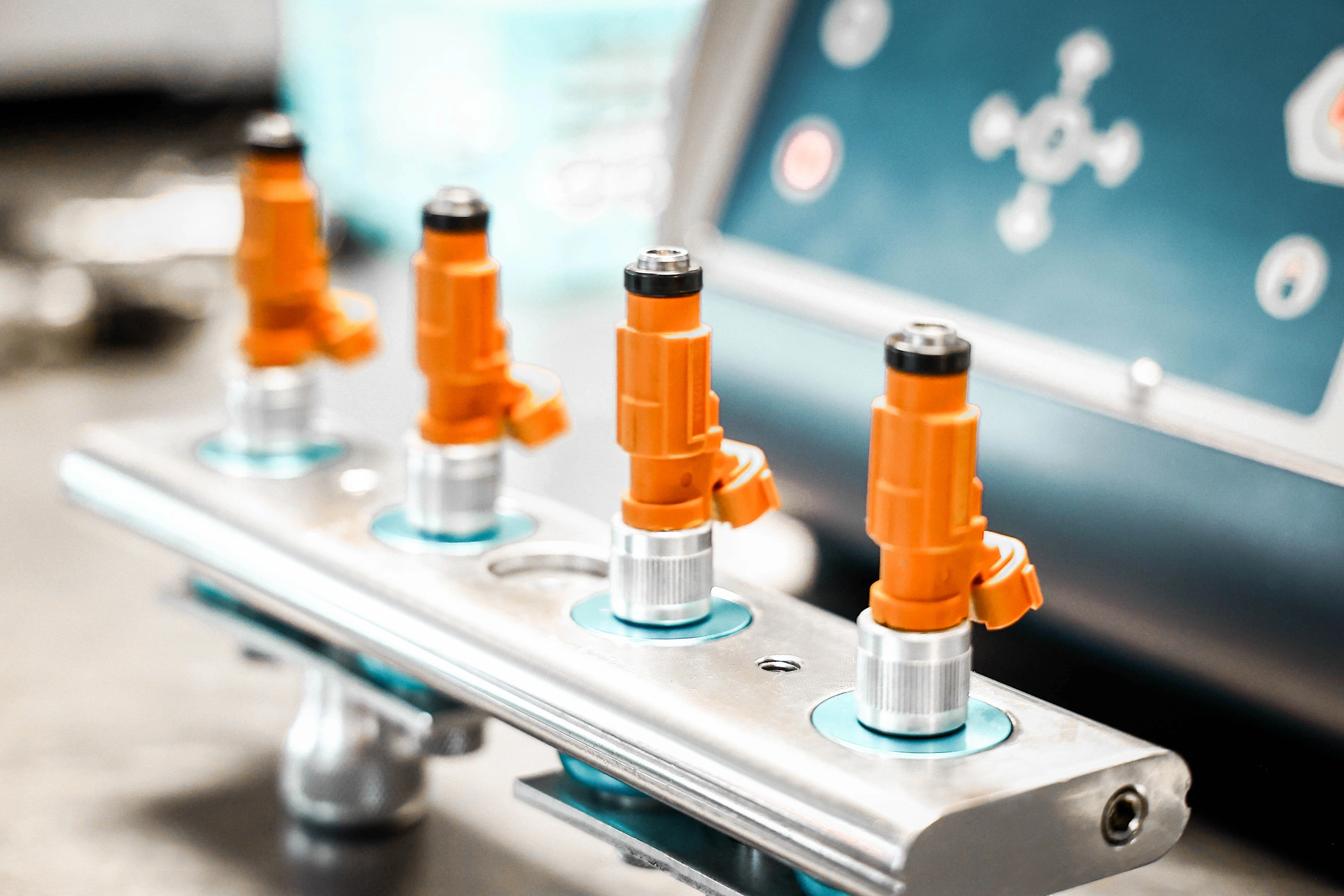

Dla Signum oznacza to, że komplet czterocylindrowy umieszczamy na stanowisku jednocześnie. Przy 2.8 V6 Turbo i 3.2 V6 organizujemy kolejne serie, zachowując warunki potrzebne do porównania wszystkich sześciu elementów.
Warunki ciśnieniowe
Tor dla klasycznych EFI/MPFI pracuje w zakresie 0–10 bar. Maksymalna zdolność wysokociśnieniowa stanowiska wynosi 650 bar.
650 bar jest parametrem możliwości maszyny, a nie ciśnieniem, przy którym automatycznie badamy każdy wtryskiwacz. Właściwy punkt wybieramy według konstrukcji, numeru części i odpowiedniej procedury.
Dynamiczny pomiar ilości medium
Stanowisko wykorzystuje elektroniczny pomiar dynamiczny. Dla tego toru pomiarowego producent podaje:
- zakres 1–1000 ml/min,
- dokładność czujnika ±0,1%,
- powtarzalność ±0,05%.
Wartości te dotyczą dynamicznego sensora pomiarowego. Nie przedstawiamy ich jako ogólnej dokładności wszystkich funkcji maszyny ani jako dopuszczalnej tolerancji badanego wtryskiwacza.
Co uzyskujemy podczas odpowiednio dobranej procedury
Kontrolujemy rzeczywistą ilość podawanego medium oraz zachowanie wtryskiwacza w kolejnych punktach testu. Sprawdzamy szczelność i powtarzalność, a w obsługiwanych zastosowaniach korzystamy z czujnika RSP do pomiaru reakcji.
Obserwujemy również rozpylanie. Funkcje flushing i backflush wykorzystujemy przy konstrukcjach, dla których przewidziano takie postępowanie.
Kodowanie i generowanie indywidualnych danych korekcyjnych wykonujemy wyłącznie dla obsługiwanych technologii, które rzeczywiście posługują się takim rozwiązaniem.
Dobry rezultat w jednym punkcie nie kończy badania. Wtryskiwacz może zachować właściwą wydajność przy większej dawce i jednocześnie odstawać przy krótkim sterowaniu albo nie utrzymywać szczelności po zamknięciu.
Wyniki odnosimy do danych pomiarowych, właściwych wartości referencyjnych, procedur urządzenia oraz doświadczenia technika.
Porównanie wyników przed i po wykonaniu czynności serwisowych
| Badany obszar | Przed czyszczeniem | Po czyszczeniu | Znaczenie zmiany |
|---|---|---|---|
01Mała dawka kompletu |
6,2 / 6,1 / 6,3 / 5,4 ml | 6,2 / 6,1 / 6,2 / 6,1 ml | Wyniki czterech sztuk stały się znacznie bardziej wyrównane. |
02Rozrzut kompletu |
0,9 ml | 0,1 ml | Zmniejszyła się różnica pomiędzy skrajnymi wynikami. |
03Powtarzalność |
18,1–19,0 ml | 18,6–18,8 ml | Kolejne cykle mieszczą się w znacznie węższym zakresie. |
04Szczelność |
pierwszy ślad po 48 s | brak przecieku przez 90 s | W ponowionej próbie element utrzymuje zamknięcie przez cały czas kontroli. |
05Reakcja |
0,92 ms | 0,79 ms | Wartość zmieniła się, ale interpretujemy ją według procedury właściwej dla danego typu. |
Kodowanie i rewitalizacja wtryskiwaczy benzynowych
Kodowanie nie jest obowiązkowym etapem obsługi każdego benzynowego wtryskiwacza.
- Najpierw identyfikujemy część i sprawdzamy, czy dana technologia wykorzystuje indywidualne dane korekcyjne.
- Charakterystykę konkretnej sztuki określamy na podstawie pomiarów przewidzianych przez właściwą procedurę.
- Kod generujemy wyłącznie dla obsługiwanych konstrukcji, w których jest on elementem systemu sterowania.
- Nie przypisujemy indywidualnego kodowania klasycznemu MPI/PFI tylko dlatego, że stanowisko obsługuje taką funkcję w innych technologiach.
- Jeżeli system korzysta z kodu, sterownik może uwzględnić indywidualną charakterystykę konkretnego elementu przy wyliczaniu dawki.
Rewitalizacja elementów piezoelektrycznych
W kompatybilnych konstrukcjach piezoelektrycznych wykonujemy procedury związane z przywracaniem właściwości stosu piezo, jeśli pozwalają na to budowa oraz wynik diagnostyki.
Nie traktujemy rewitalizacji jako uniwersalnego procesu dla każdego GDI i nie odnosimy jej automatycznie do klasycznych wtryskiwaczy MPI/PFI stosowanych w Signum.
Co otrzymuje klient?
Po zakończeniu badania przekazujemy wynik pozwalający prześledzić stan konkretnej części.
- Przekazujemy zapis diagnostyki wejściowej.
- Zestawiamy najważniejsze parametry objęte wybraną procedurą.
- Dokumentujemy próbę szczelności.
- Podajemy dane dotyczące dawkowania i jego stabilności.
- Jeżeli procedura obejmuje czas reakcji, wynik również trafia do dokumentacji.
- Zapisujemy ocenę rozpylania.
- Pokazujemy wartości uzyskane po czyszczeniu.
- Przy kilku sztukach przedstawiamy porównanie kompletu.
- Przygotowujemy indywidualny protokół parametrów.
- Dołączamy certyfikat z badania stanowiskowego.
- Przed wydaniem wykonujemy końcową kontrolę jakości.
Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.
Koszty diagnostyki i obsługi
Koszt jednej sztuki zależy przede wszystkim od zastosowanej technologii.
Sprawdzenie wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto za sztukę.
Sprawdzenie wtryskiwacza bezpośredniego kosztuje 103 zł netto za sztukę.
Diagnostyka obejmuje test wejściowy, czyszczenie wykonywane w naszej pracowni oraz kontrolę końcową. Podane ceny dotyczą jednej sztuki.
Przed kontaktem warto przygotować numer wymontowanego wtryskiwacza lub VIN. Na tej podstawie identyfikujemy właściwy wariant i sprawdzamy dostępność odpowiedniej części.
Odbiór kurierski i obsługa wysyłkowa w całej Polsce
Cały proces realizujemy także bez osobistego dostarczania samochodu. Przyjmujemy wymontowane wtryskiwacze z całej Polski i organizujemy ich odbiór.
Po otrzymaniu części oznaczamy zlecenie, wykonujemy diagnostykę wejściową, czyszczenie i kontrolę końcową. Jeżeli wynik wskazuje na potrzebę dalszego procesu, określamy jego zakres przed kontynuacją.
Gotowe elementy wysyłamy pod wskazany adres. Obsługujemy DPD, InPost oraz Paczkomat. Dostępny podzespół nowy albo zregenerowany może zostać przygotowany do wysyłki nawet w ciągu 24 godzin.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność potrzebnych części może wpłynąć na termin przygotowania przesyłki.
Jak przygotować część do wysyłki?
Zabezpieczamy przede wszystkim króćce i końcówki przed zabrudzeniem. Element powinien być unieruchomiony w paczce, a komplet oddzielony tak, aby poszczególne sztuki nie uderzały o siebie podczas transportu. Do przesyłki należy dołączyć dane kontaktowe oraz informacje pozwalające zidentyfikować zlecenie.
Jak wygląda zlecenie krok po kroku?
- Otrzymujemy numer wtryskiwacza lub dane pojazdu i VIN.
- Ustalamy właściwy wariant oraz sposób przekazania części.
- Organizujemy odbiór albo przyjmujemy samodzielnie nadaną przesyłkę.
- Rejestrujemy i oznaczamy dostarczone elementy.
- Wykonujemy test wejściowy oraz czyszczenie w naszej pracowni.
- Przeprowadzamy kontrolę końcową i przygotowujemy wynik.
- Jeżeli potrzebne są dalsze czynności, ustalamy ich zakres.
- Po zakończeniu realizacji przygotowujemy wysyłkę zwrotną.
Korekty paliwowe
STFT i LTFT opisują reakcję sterownika na obserwowany skład mieszanki, ale nie wskazują automatycznie konkretnego uszkodzonego wtryskiwacza.
- STFT to korekta krótkoterminowa zmieniana na bieżąco.
- LTFT pokazuje adaptację utrwaloną w dłuższym okresie.
- Korekta dodatnia oznacza, że sterownik dodaje paliwo.
- Korekta ujemna oznacza, że sterownik ogranicza dawkę.
Przykładowe STFT +8% oznacza zwiększanie dawki w danym momencie. LTFT -5% wskazuje długoterminową tendencję do jej zmniejszania.
Wtryskiwacz o ograniczonym wydatku może uczestniczyć w powstawaniu warunków prowadzących do korekty dodatniej. Element podający za dużo paliwa albo niedomykający przepływu może wpływać na regulację w przeciwnym kierunku.
Nie diagnozujemy jednak konkretnej sztuki po samej korekcie. Na STFT i LTFT wpływają również między innymi szczelność dolotu, ciśnienie paliwa, pomiar powietrza, zapłon oraz sygnały sond.
Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?
Nie każda nieprawidłowość zaczyna się od całkowitego zatkania wtryskiwacza. W jednej części najpierw zmienia się dawka przy krótkim sterowaniu, w innej pogarsza się domykanie, a kolejna zachowuje prawidłową ilość medium, lecz traci stabilność rozpylania.
Źródłem zmiany charakterystyki mogą być:
- produkty starzenia benzyny odkładające się na precyzyjnych powierzchniach roboczych,
- drobne cząstki zmniejszające efektywny przekrój wewnętrznych kanałów,
- wilgoć sprzyjająca powstawaniu zmian na metalowych powierzchniach,
- zużycie obszaru odpowiedzialnego za dokładne odcięcie przepływu,
- pogorszenie zachowania części elektromagnetycznej,
- zabrudzenie lub zużycie końcówki wpływające na formowanie strugi.
Skutek zależy od tego, co dokładnie uległo zmianie:
- przy krótkich impulsach jeden cylinder może otrzymywać inną dawkę niż pozostałe,
- nieszczelność po zamknięciu może powodować nadmierne podawanie benzyny,
- brak powtarzalności może dawać niestabilną pracę w zmiennych warunkach,
- nieprawidłowe rozpylanie pogarsza tworzenie mieszanki mimo zbliżonej objętości,
- zbyt mała lub zbyt duża ilość paliwa może wpływać na zużycie benzyny i korekty,
- długotrwałe nieprawidłowe spalanie może zwiększać obciążenie układu oczyszczania spalin.
Kontrolka Check Engine przy usterkach wtryskiwaczy benzynowych może pojawić się jako skutek zaburzenia spalania lub mieszanki, ale sam zapis błędu nie przesądza jeszcze o uszkodzeniu konkretnej sztuki.
Profesjonalny test pozwala rozdzielić dawkowanie, szczelność, reakcję i rozpylanie na osobne obszary. Dopiero wynik stanowiskowy pokazuje, który z nich rzeczywiście odbiega.
Wpływ jakości paliwa
Benzyna starzeje się, a podczas długiego przechowywania mogą powstawać związki sprzyjające tworzeniu osadów. Biokomponenty zwiększają znaczenie obecności wilgoci w układzie paliwowym.
Drobne zanieczyszczenia docierające z paliwem mogą odkładać się w bardzo małych kanałach. Woda i zanieczyszczenia mogą również wpływać na powierzchnie metalowe, dlatego charakterystyka wtryskiwacza nie zawsze pogarsza się nagle.
Dlaczego warto wybrać specjalistyczny serwis?
Różnica pomiędzy MPI/PFI i GDI powoduje, że samo uruchomienie wtryskiwacza na przypadkowym stanowisku nie daje pełnej odpowiedzi. Potrzebne są właściwe warunki testu, identyfikacja części i możliwość zestawienia wyniku początkowego z końcowym.
Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?
- Od ponad 30 lat pracujemy z układami wtryskowymi i wykorzystujemy doświadczenie przy interpretacji nietypowych wyników.
- Korzystamy z Carbon Zapp GDU.4R-X oraz pozostałych stanowisk przeznaczonych do odpowiednich konstrukcji.
- Obsługujemy klasyczne MPI/PFI i wysokociśnieniowe GDI.
- Przy GDI wykorzystujemy ciśnienia właściwe dla konkretnej procedury, a nie maksymalną wartość stanowiska jako stały parametr.
- Badanie rozpoczynamy od testu wejściowego.
- Czyszczenie i proces serwisowy prowadzimy w wydzielonych strefach naszej pracowni.
- Po procesie wracamy do porównywalnych punktów i zapisujemy wynik końcowy.
- Kodowanie wykonujemy tylko w kompatybilnych zastosowaniach.
- Każdy wtryskiwacz i drobne elementy pozostają przypisane do konkretnego zlecenia.
- Przygotowujemy dokumentację wyników i realizujemy również zlecenia wysyłkowe.
FAQ
Czy Signum 2.0 Turbo i 2.8 V6 Turbo mają GDI?
Nie. W tych wersjach benzyna jest podawana przez wielopunktowy wtrysk pośredni MPI/PFI. Bezpośredni wtrysk w zestawieniu z tego artykułu dotyczy 2.2 Direct.
Dlaczego przy V6 badamy sześć sztuk skoro stanowisko obsługuje cztery jednocześnie?
Ponieważ każda z sześciu sztuk może mieć inną charakterystykę. Organizujemy kolejne serie w porównywalnych warunkach i zestawiamy cały komplet.
Czy po czyszczeniu każda wartość powinna być większa?
Nie. Poprawą może być mniejszy rozrzut pomiędzy sztukami, stabilniejsze kolejne cykle, odzyskanie szczelności albo prawidłowszy obraz rozpylania.
Czy brak błędu w sterowniku oznacza że wtryskiwacze są sprawne?
Nie. Niewielkie odchylenie dawkowania lub powtarzalności może występować bez błędu przypisanego bezpośrednio do wtryskiwacza.
Czy przy wyborze części wystarczy podać Opel Signum 2.2?
Nie. Dobór wykonujemy po numerze starego wtryskiwacza lub VIN, ponieważ potrzebujemy dokładnej identyfikacji wariantu i technologii.
W sprawie diagnostyki wtryskiwaczy Opel Signum 1.8, 2.0 Turbo, 2.2 Direct, 2.8 V6 Turbo lub 3.2 V6 skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.
Przekazane do naszej pracowni elementy sprawdzamy, czyścimy i poddajemy procesowi serwisowemu wynikającemu z diagnostyki. Jeżeli odpowiednia część jest dostępna, sprawdzamy również wariant zregenerowany albo nowy.
Dobór wykonujemy po numerze wtryskiwacza lub VIN. Organizujemy odbiór kurierski oraz wysyłkę w całej Polsce. Pod numerem 601 856 277 sprawdzamy aktualną cenę, zakres obsługi i dostępność odpowiedniego podzespołu.
Komentarze
