Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Corsa D MPI PFI 1.0 1.2 1.4 1.4 Turbo oraz GSi OPC 1.6 Turbo już od 49 zł
Wtryskiwacz oceniamy na podstawie jego rzeczywistej pracy, a nie samego wyglądu. W naszej pracowni badamy układy pośrednie MPI/PFI oraz bezpośrednie GDI, FSI, TFSI, TSI, EcoBoost i inne rozwiązania benzynowe. Korzystamy ze specjalistycznych stanowisk probierczych, a zebrane wyniki analizują technicy zajmujący się diagnostyką układów wtryskowych.
W benzynowych Opel Corsa D 1.0, 1.2, 1.4, 1.4 Turbo oraz GSi i OPC 1.6 Turbo zastosowano wielopunktowy wtrysk pośredni MPI/PFI. Dotyczy to również odmian turbodoładowanych. Przed rozpoczęciem badania sprawdzamy jednak numer części, ponieważ poszczególne wersje silnikowe nie wykorzystują jednego uniwersalnego wtryskiwacza.
Jak sprawdzamy rzeczywistą pracę wtryskiwacza benzynowego?
Nie szukamy jednej liczby, która ma odpowiedzieć na wszystkie pytania. Wtryskiwacz sprawdzamy w kilku obszarach, ponieważ prawidłowy wynik elektryczny nie potwierdza prawidłowego dawkowania, a dobra dawka nie wyklucza nieszczelności.
Podane niżej wartości są wyłącznie przykładami sposobu zapisu pomiarów. Nie stanowią parametrów referencyjnych konkretnego wtryskiwacza Opel Corsa D.
Kontrola obwodu elektrycznego
Jeżeli budowa części pozwala na taki pomiar, porównujemy parametry elektryczne poszczególnych sztuk. Przykładowy zestaw 12,4 Ω, 12,5 Ω, 12,4 Ω i 9,8 Ω od razu pokazuje element, który wymaga dokładniejszej weryfikacji.
Sam pomiar oporu nie mówi jednak, czy wtryskiwacz prawidłowo podaje benzynę. Szerzej znaczenie takiej kontroli opisujemy przy pomiarze rezystancji wtryskiwacza.
Próba szczelności po zamknięciu
Po zakończeniu sterowania sprawdzamy, czy medium nie przedostaje się przez zamknięty wtryskiwacz. Trzy sztuki mogą utrzymać wynik 0 kropli przez 90 s, podczas gdy na czwartej w tym czasie pojawi się pojedyncza kropla.
Pomiar ilości podawanego medium
Wszystkie elementy ustawiamy w tym samym punkcie testowym i porównujemy uzyskany wydatek. Wyniki 84,6 ml/min, 84,9 ml/min, 84,7 ml/min i 79,3 ml/min wskazują różnicę jednej sztuki względem pozostałych.
| Mamy dla Ciebie ponad 4000 dostępnych wtryskiwaczy | |
| CENA | od 70 zł |
| DOSTĘPNOŚĆ | dostępny |
| WYSYŁKA | 1 dzień roboczy* |
| GWARANCJA | 24 miesiące |
Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!
Praca przy niewielkiej dawce
Krótki impuls wymaga szybkiego otwarcia oraz powtarzalnego zamknięcia. Zdarza się, że różnica niewidoczna przy większym przepływie ujawnia się dopiero przy małej ilości podawanego medium.
Punkt częściowego obciążenia
Wprowadzamy warunki pośrednie pomiędzy minimalnym a dużym wydatkiem. Dzięki temu widzimy, czy charakterystyka wtryskiwacza pozostaje zbliżona do pozostałych elementów również w środku zakresu pracy.
Kontrola przy większym przepływie
Przy dłuższym sterowaniu sprawdzamy, czy wewnętrzne ograniczenie drożności nie zaczyna wpływać na wydatek. Różnica pomiędzy sztukami może być wtedy większa niż przy krótkim impulsie.
Powtarzalność wyniku
Ten sam test wykonujemy ponownie bez zmiany ustawień. Wartości 85,0 ml/min, 84,8 ml/min i 84,9 ml/min tworzą niewielki rozrzut i wskazują stabilność w tym punkcie badania.
Czas odpowiedzi na sygnał
Jeżeli właściwa procedura przewiduje ten parametr, kontrolujemy reakcję elementu. Trzy wyniki mieszczące się w zakresie 0,69–0,72 ms i czwarty wynoszący 0,93 ms pokazują różnicę, której nie da się ocenić przez same oględziny.
Obraz rozpylania
Sprawdzamy także sposób formowania strugi. Dwie sztuki mogą podać bardzo podobną ilość medium, a jednocześnie rozprowadzać je w odmienny sposób.
Praca w kilku punktach
Prawidłowy rezultat przy jednym ustawieniu nie zamyka diagnostyki. Jeżeli plan testowy na to pozwala, zmieniamy warunki sterowania i porównujemy zachowanie części w kolejnych punktach.
Dlaczego każdy wtryskiwacz dostaje osobny wynik?
Komplet nie starzeje się idealnie równomiernie. Jeden element może zachować prawidłową szczelność, drugi zaczynać dawkować mniej, a kolejny wykazywać większy rozrzut pomiędzy powtórzeniami.
Dlatego podczas badania:
- zapisujemy pomiar osobno dla każdej sztuki,
- nie przenosimy prawidłowego wyniku jednego elementu na cały komplet,
- zestawiamy dawkowanie, szczelność, reakcję i pozostałe dostępne parametry,
- szukamy różnic widocznych dopiero po porównaniu kilku sztuk,
- oceniamy równomierność całego zestawu,
- dalsze czynności ustalamy na podstawie rzeczywistych wyników.
W Corsa D 1.0 pracuje silnik trzycylindrowy, dlatego komplet obejmuje trzy wtryskiwacze. Opisane jednostki 1.2, 1.4, 1.4 Turbo oraz 1.6 Turbo są czterocylindrowe, więc porównujemy cztery sztuki.

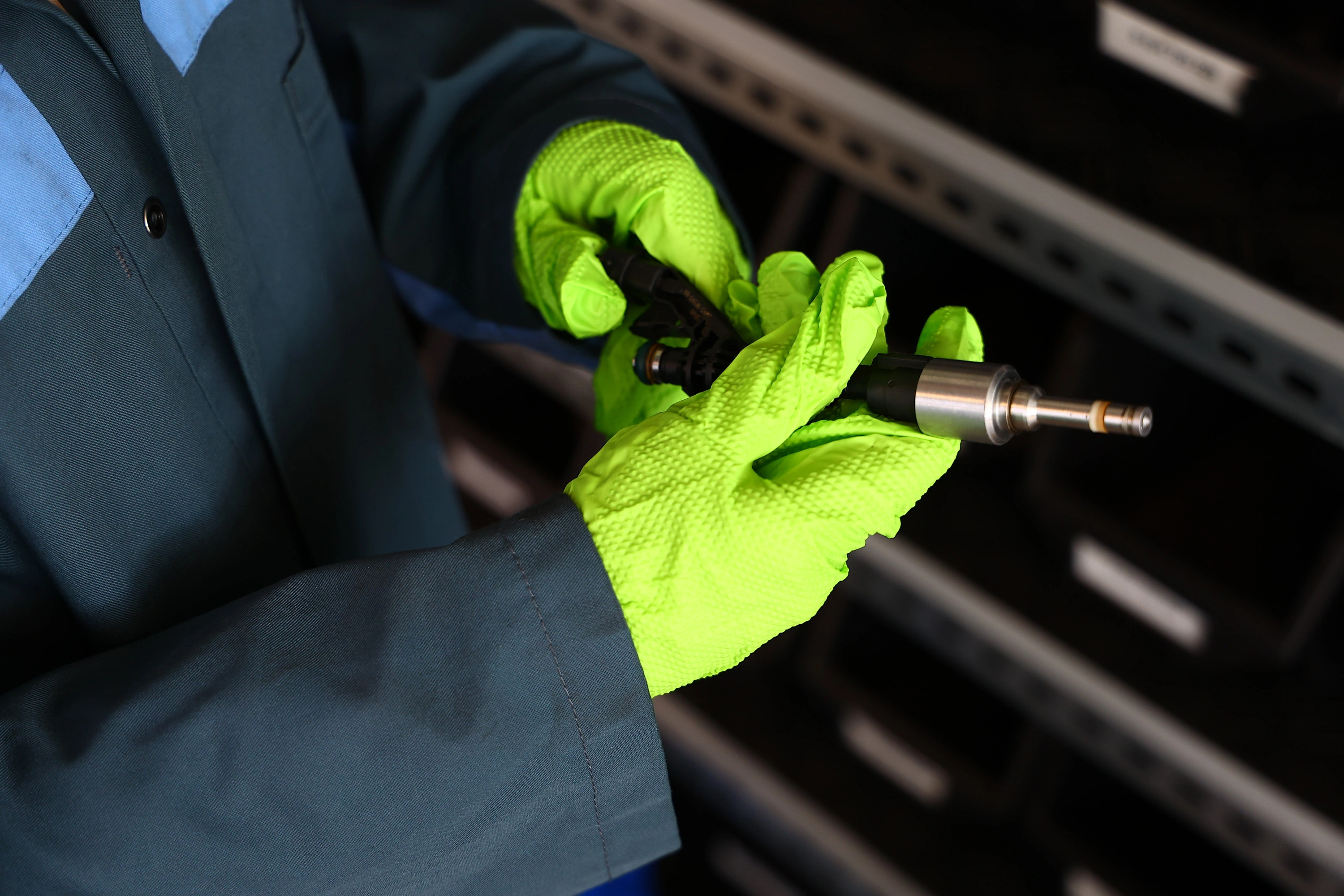

Co sprawdzamy zanim wtryskiwacz trafi na stanowisko?
Pomiar rozpoczynamy dopiero wtedy, gdy wiemy, z jaką częścią pracujemy. W Corsa D ta identyfikacja jest istotna również dlatego, że w obrębie jednego oznaczenia pojemności występowały różne wersje silnikowe.
1. Odczytujemy oznaczenia części
Zapisujemy numer katalogowy oraz pozostałe informacje widoczne na korpusie.
2. Ustalamy producenta i rodzinę konstrukcyjną
Numer zestawiamy z zastosowaniem części i identyfikujemy jej producenta.
3. Określamy rodzaj układu
Sprawdzamy technologię wtrysku i dobieramy odpowiednią konfigurację stanowiska.

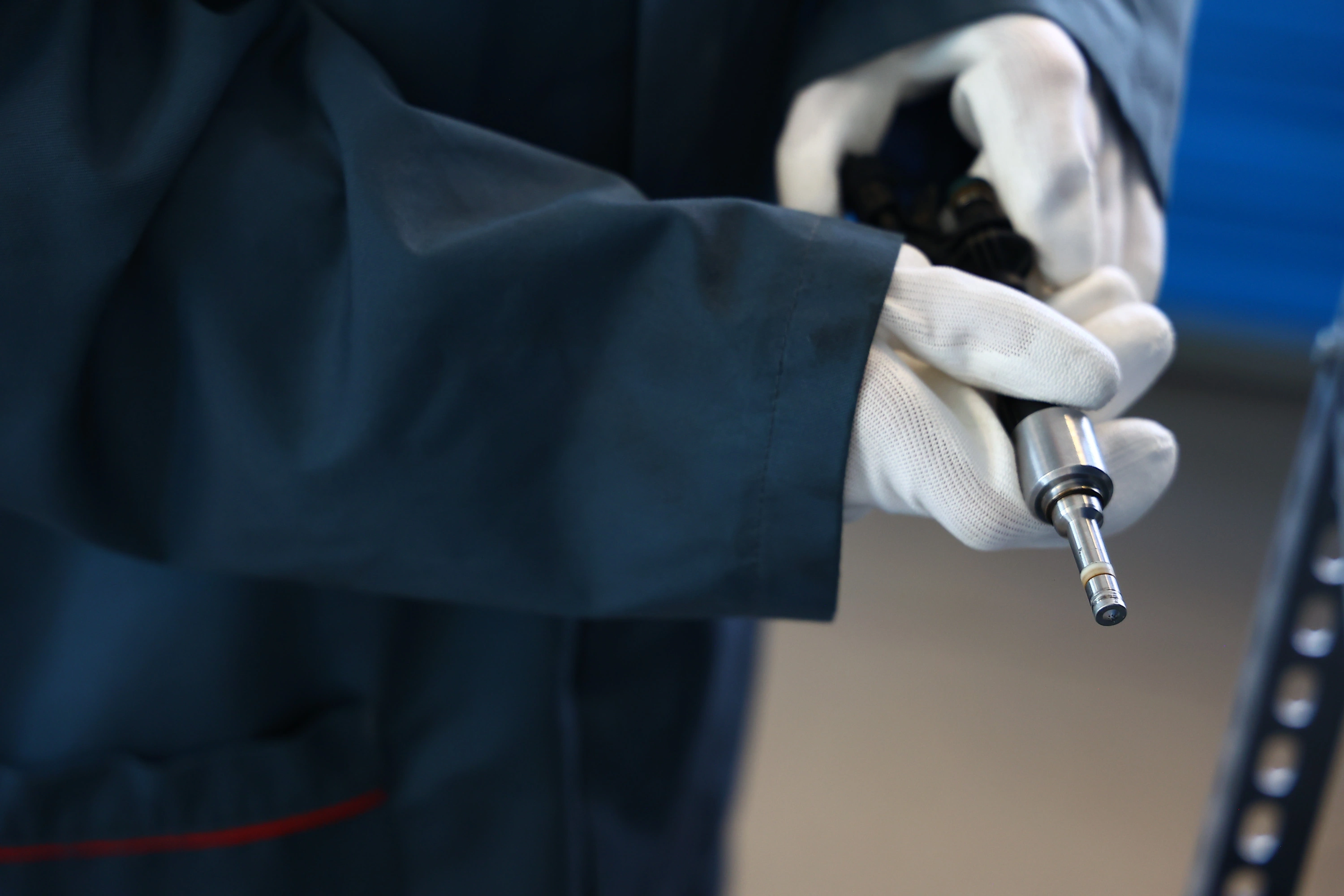

4. Oglądamy powierzchnie zewnętrzne
Kontrolujemy korpus, złącze, końcówkę oraz miejsca współpracujące z uszczelnieniami.
5. Szukamy uszkodzeń mechanicznych
Ślady uderzeń, pęknięcia, deformacje albo uszkodzone złącze zapisujemy przed dalszym procesem.
6. Weryfikujemy dostępne parametry elektryczne
Zakres tego etapu zależy od konstrukcji konkretnego elementu.
7. Przypisujemy każdą sztukę do zlecenia
Oznaczenie pozostaje z elementem przez cały proces, od badania wejściowego aż po kontrolę końcową.
Przy Opel Corsa D 1.0, 1.2, 1.4, 1.4 Turbo oraz GSi i OPC 1.6 Turbo najlepiej przygotować numer wymontowanego wtryskiwacza albo VIN.
Dlaczego MPI PFI bada się inaczej niż GDI?
| Obszar | MPI / PFI | GDI |
|---|---|---|
01Miejsce podania paliwa |
Wtryskiwacz kieruje benzynę do kanału dolotowego. | Paliwo jest rozpylane bezpośrednio wewnątrz cylindra. |
02Warunki ciśnieniowe |
Badanie odbywa się w zakresie właściwym dla konstrukcji pośredniej. | Stanowisko musi obsługiwać kontrolowane wysokie ciśnienie. |
03Tworzenie mieszanki |
Benzyna łączy się z powietrzem przed cylindrem. | Dawka paliwa trafia do komory spalania. |
04Procedura testowa |
Dobieramy parametry właściwe dla EFI i MPI/PFI. | Wykorzystujemy procedury przeznaczone dla wtrysku bezpośredniego. |
05Zastosowanie w Corsa D |
Opisane 1.0 1.2 1.4 1.4 Turbo oraz GSi i OPC 1.6 Turbo korzystają z MPI/PFI. | W artykule technologię GDI pokazujemy wyłącznie jako porównanie. |

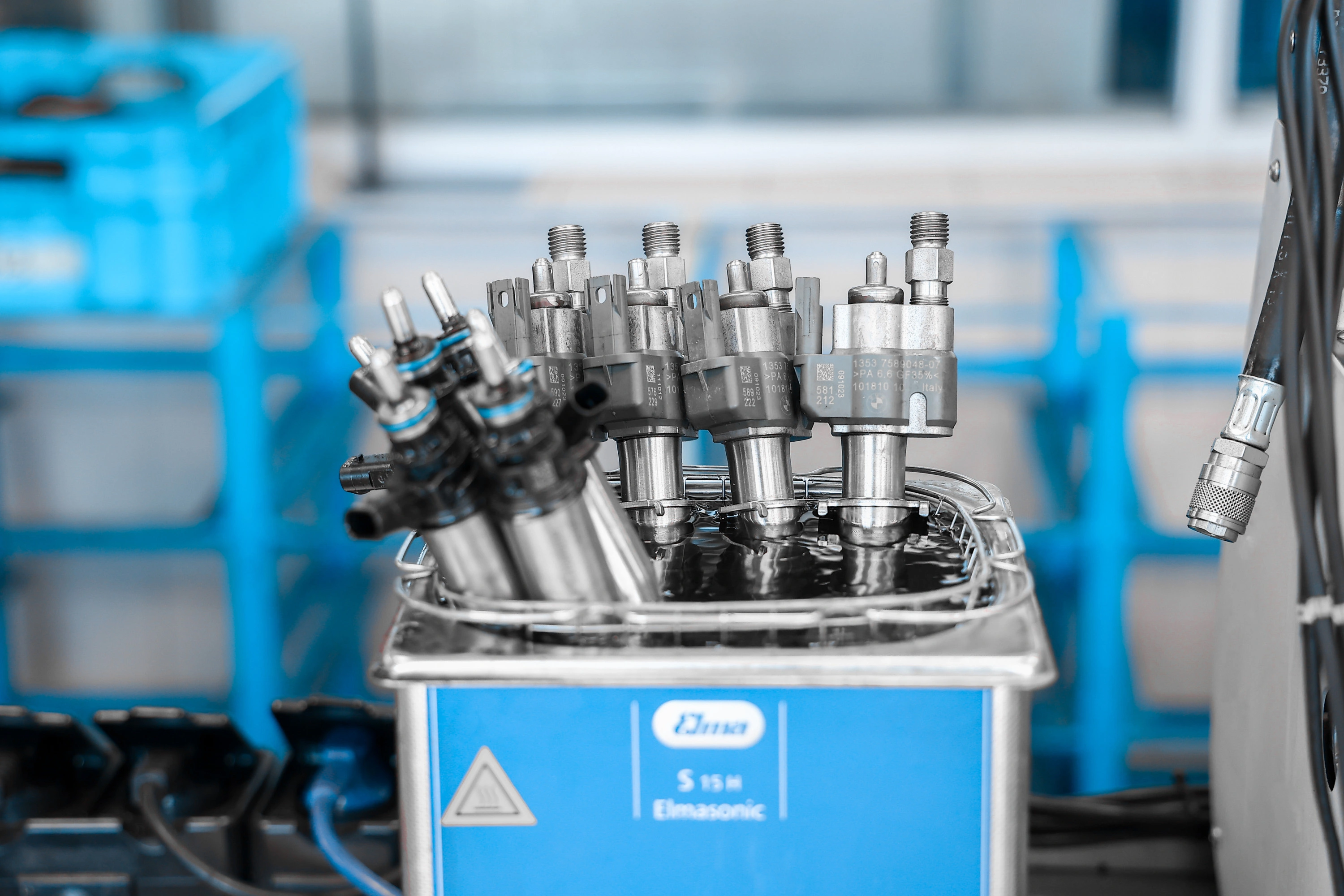

Jak prowadzimy czyszczenie wtryskiwaczy w pracowni?
Najpierw zapisujemy stan wyjściowy. Gdybyśmy rozpoczęli od czyszczenia, stracilibyśmy informację o tym, jak część pracowała przed procesem i nie mielibyśmy wiarygodnego punktu odniesienia.
Po wykonaniu testu:
- oczyszczamy powierzchnie zewnętrzne,
- przygotowujemy element do właściwego procesu,
- wykonujemy czyszczenie ultradźwiękowe tam, gdzie konstrukcja na to pozwala,
- płuczemy kanały wewnętrzne,
- usuwamy osady z obszaru rozpylacza,
- przygotowujemy wtryskiwacz do ponownego montażu na stanowisku,
- wracamy do odpowiednich punktów testowych.
Więcej o samej metodzie opisujemy przy czyszczeniu ultradźwiękowym wtryskiwaczy benzynowych.
Jeżeli przed procesem jedna sztuka osiągała 79,2 ml/min, a po czyszczeniu 84,7 ml/min, porównujemy nie tylko wzrost wydatku. Sprawdzamy równocześnie rozrzut kolejnych prób, szczelność i obraz rozpylania.
Czyszczenie i uzasadnione czynności regeneracyjne wykonujemy w naszej pracowni. Jeżeli test po procesie nie pokazuje oczekiwanej zmiany, dalszego postępowania nie opieramy na samym fakcie wykonania czyszczenia.

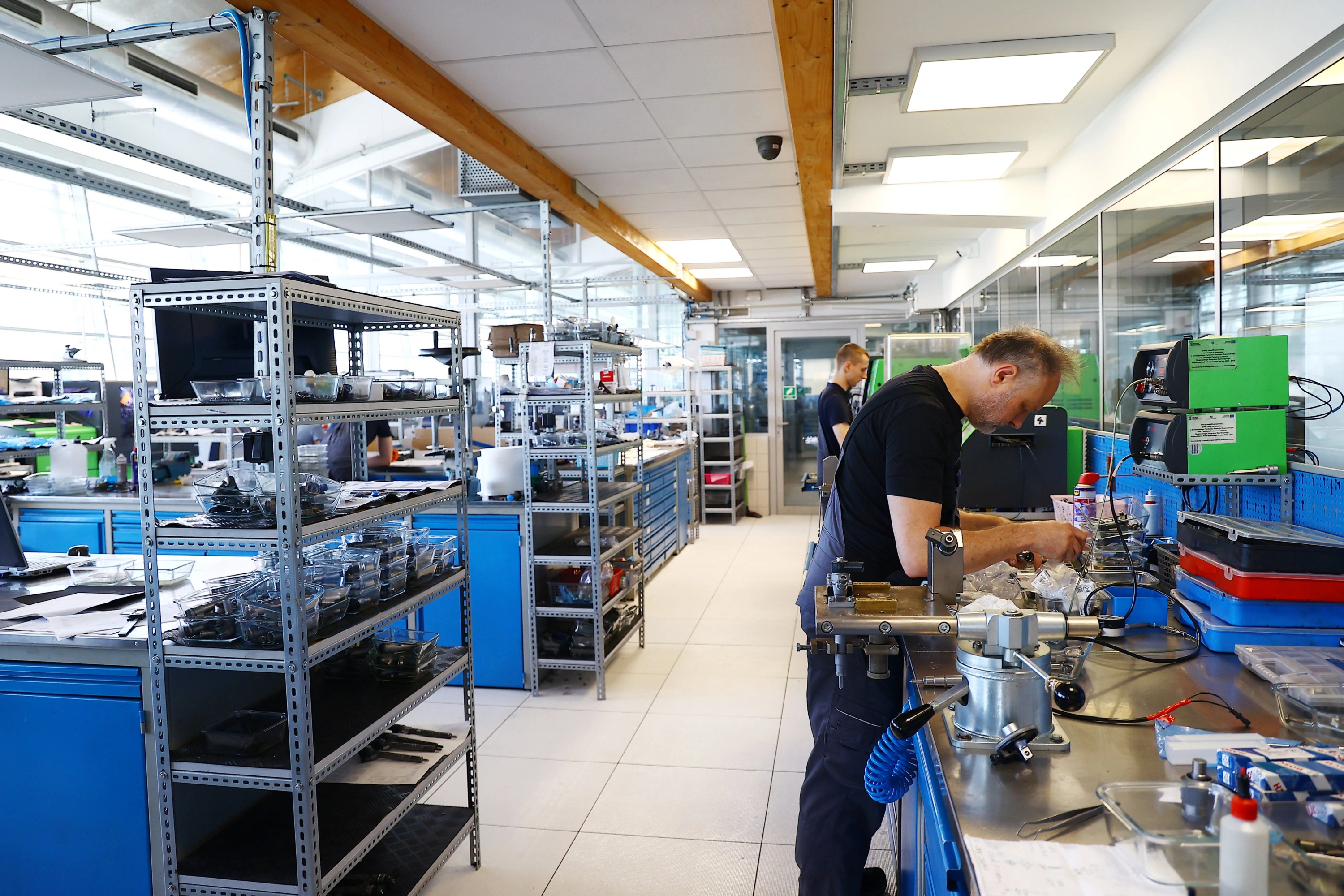

Co daje nam stanowisko Carbon Zapp GDU.4R-X?
Carbon Zapp GDU.4R-X wykorzystujemy zarówno do diagnostyki bezpośrednich wtryskiwaczy GDI, jak i klasycznych benzynowych konstrukcji EFI/MPFI. Stanowisko pozwala badać do czterech wtryskiwaczy równocześnie. Dla konwencjonalnych EFI/MPFI producent wskazuje zakres niskociśnieniowy 0–10 bar.
To właśnie zakres EFI/MPFI jest istotny przy wtryskiwaczach stosowanych w opisanych wersjach Corsa D.
Co wykorzystujemy podczas badania?
W zależności od numeru części i dostępnego planu:
- wykonujemy dynamiczny pomiar ilości medium,
- zestawiamy kilka sztuk w tych samych warunkach,
- zmieniamy punkty sterowania zgodnie z procedurą,
- sprawdzamy powtarzalność uzyskiwanych wyników,
- kontrolujemy szczelność,
- wykorzystujemy pomiar czasu reakcji, jeżeli jest przewidziany dla danego zastosowania,
- obserwujemy sposób rozpylania,
- wykonujemy płukanie i dostępne procedury serwisowe.
Stanowisko GDU.4R-X obsługuje także diagnostykę wysokociśnieniowych konstrukcji GDI, płukanie wsteczne oraz funkcje kodowania dla obsługiwanych zastosowań.
Co właściwie oznacza 650 bar?
Jest to maksymalna zdolność ciśnieniowa stanowiska, a nie uniwersalne ciśnienie testowe. Nie badamy wtryskiwaczy Corsa D MPI/PFI przy 650 bar.
Warunki zawsze wynikają z konstrukcji elementu i procedury. Aktualne dane producenta dla GDU.4R-X wskazują zdolność stanowiska do pracy do 650 bar.
Jak dokładny jest dynamiczny tor pomiarowy?
Dla dynamicznego czujnika XKM producent podaje dokładność ±0,1%, powtarzalność ±0,05% i zakres 1–1000 ml/min. Parametry te opisują konkretny dynamiczny tor pomiarowy i nie są ogólną deklaracją dokładności każdej funkcji urządzenia.
Jak dochodzimy do oceny końcowej?
Nie interpretujemy pojedynczej liczby bez kontekstu. Bierzemy pod uwagę wykonane pomiary, wartości właściwe dla danego typu, procedurę stanowiska oraz doświadczenie technika.
Wtryskiwacz zachowujący prawidłową dawkę przy dłuższym impulsie może nadal wykazywać odchylenie w punkcie minimalnym. Właśnie dlatego interesuje nas przebieg charakterystyki, a nie tylko najlepszy wynik.
Co mówi porównanie wyników przed i po czyszczeniu?
| Parametr | Przed czyszczeniem | Po czyszczeniu | Znaczenie wyniku |
|---|---|---|---|
01Wydatek dynamiczny |
79,2 ml/min | 84,7 ml/min | W tym punkcie testowym zwiększył się przepływ medium. |
02Rozrzut powtórzeń |
2,6 ml/min | 0,7 ml/min | Kolejne pomiary są bardziej zbliżone i stabilne. |
03Czas reakcji |
0,94 ms | 0,73 ms | Jeżeli plan obejmuje parametr reakcja w przykładzie uległa skróceniu. |
04Szczelność |
1 kropla / 90 s | 0 kropli / 90 s | W powtórzonej próbie nie wystąpił obserwowany wcześniej wyciek. |
05Rozpylanie |
Nierównomierna struga | Równomierniejsza struga | Po procesie zmienił się sposób formowania i rozprowadzania strugi. |
Czy wtryskiwacze Corsa D wymagają kodowania?
Kodowanie nie jest standardowym etapem obsługi każdego wtryskiwacza benzynowego. W typowych konstrukcjach MPI/PFI opisanych w Corsa D najważniejsze są identyfikacja części, pomiary i porównanie charakterystyki.
Jeżeli dana technologia wykorzystuje indywidualne dane korekcyjne:
- rozpoznajemy dokładny wariant wtryskiwacza,
- przeprowadzamy przewidziane dla niego pomiary,
- ustalamy charakterystykę konkretnej sztuki,
- generujemy kod wyłącznie dla obsługiwanych zastosowań,
- przekazujemy dane wymagane do dalszej obsługi układu.
Nie przenosimy takiej procedury automatycznie na klasyczne wtryskiwacze MPI/PFI z Corsa D.
Rewitalizacja elementów piezoelektrycznych
Funkcje przywracania właściwości stosu piezo wykorzystujemy w wybranych konstrukcjach bezpośredniego wtrysku benzyny, jeżeli przewiduje to budowa części i wynik wcześniejszej diagnostyki.
Nie jest to procedura przeznaczona dla elektromagnetycznych wtryskiwaczy MPI/PFI opisanych w tym artykule. Jeżeli rewitalizacja jest wykonywana w kompatybilnej konstrukcji, cały proces realizujemy w naszej pracowni i kończymy ponownym testem.
Jakie dane przekazujemy po zakończeniu diagnostyki?
Po badaniu nie ograniczamy informacji do stwierdzenia, że część działa albo nie działa. Przekazujemy rezultat wynikający z wykonanych prób.
W ramach zlecenia klient otrzymuje:
- zapis testu początkowego,
- zestawienie najważniejszych sprawdzonych parametrów,
- wynik próby szczelności,
- dane dotyczące dawkowania,
- rezultat oceny powtarzalności,
- czas reakcji, jeżeli obejmował go właściwy plan,
- ocenę sposobu rozpylania,
- wynik kontroli wykonanej po czyszczeniu,
- porównanie poszczególnych sztuk przy badaniu kompletu,
- indywidualny protokół parametrów,
- dokument potwierdzający badanie na stanowisku probierczym,
- końcowy wynik kontroli jakości.
Na wykonaną usługę udzielamy 24 miesięcy pisemnej gwarancji bez limitu kilometrów.
Ile kosztuje diagnostyka wtryskiwaczy benzynowych?
Sprawdzenie jednego wtrysku pośredniego wynosi 45 zł netto, a bezpośredniego 103 zł netto. Cena dotyczy jednej sztuki. W diagnostyce zawieramy test wstępny, czyszczenie wykonywane w naszej pracowni oraz kontrolę końcową.
Przy Corsa D 1.0, 1.2, 1.4, 1.4 Turbo oraz GSi i OPC 1.6 Turbo do identyfikacji przygotuj numer wymontowanej części albo VIN.
Jak wygląda obsługa wysyłkowa bez wizyty w pracowni?
Cały proces realizujemy również na odległość. Wtryskiwacze trafiają do naszej pracowni przesyłką, przechodzą ustalony zakres obsługi, a po zakończeniu przygotowujemy je do transportu zwrotnego.
Zlecenie przebiega następująco:
1. otrzymujemy numer części albo VIN,
2. ustalamy sposób odbioru przesyłki,
3. rejestrujemy dostarczony zestaw,
4. wykonujemy diagnostykę początkową,
5. przeprowadzamy czyszczenie i uzasadnione czynności regeneracyjne,
6. wracamy do pomiarów kontrolnych,
7. przekazujemy wynik i przygotowujemy przesyłkę zwrotną.
Organizujemy odbiór na terenie całej Polski. Dostępna jest obsługa przez DPD, InPost oraz Paczkomat. Jeżeli odpowiedni nowy lub zregenerowany podzespół znajduje się na miejscu, może zostać przygotowany do wysyłki nawet w ciągu 24 godzin.
Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy osobno, natomiast dostępność wymaganych części może wpłynąć na termin przygotowania paczki.
Jak przygotować elementy do transportu?
Zabezpiecz króćce przed zabrudzeniem i ułóż części tak, aby nie przemieszczały się wewnątrz opakowania. Do paczki dołącz dane kontaktowe oraz informację umożliwiającą przypisanie przesyłki do zlecenia.
Jak czytamy STFT i LTFT w diagnostyce mieszanki?
Korekty paliwowe pokazują reakcję sterownika na to, co dzieje się ze składem mieszanki. Nie są jednak wynikiem testu konkretnego wymontowanego wtryskiwacza.
- STFT zmienia się szybko i opisuje bieżącą korektę krótkoterminową.
- LTFT pokazuje zmianę utrwaloną przez sterownik w dłuższym okresie.
- Korekta dodatnia, przykładowo +7%, oznacza zwiększanie ilości paliwa.
- Korekta ujemna, przykładowo -5%, oznacza ograniczanie dawki.
Ograniczony przepływ jednej lub kilku sztuk może współtworzyć warunki prowadzące do dodatnich korekt. Nieszczelność albo nadmierne dawkowanie mogą działać w kierunku przeciwnym.
Nie diagnozujemy jednak konkretnego wtryskiwacza wyłącznie na podstawie STFT czy LTFT. Na skład mieszanki wpływa również dolot, zapłon, ciśnienie paliwa, czujniki i inne elementy silnika.
Skąd biorą się odchylenia w pracy wtryskiwaczy?
W MPI/PFI benzyna przepływa przez niewielkie kanały i precyzyjny rozpylacz. Z czasem osady albo zużycie części mogą zmienić ilość podawanego paliwa lub sposób tworzenia strugi.
Najczęściej sprawdzamy pod kątem:
- osadów na końcówce,
- drobnych zanieczyszczeń znajdujących się w benzynie,
- ograniczenia przepływu wewnętrznego,
- nieprawidłowego działania cewki,
- utraty szczelności,
- zużycia wpływającego na rozpylanie.
Skutkiem mogą być:
- niestabilne obroty,
- szarpanie podczas przyspieszania,
- zwiększone zużycie paliwa,
- słabsza reakcja silnika,
- trudniejszy rozruch,
- niewłaściwy skład mieszanki,
- dodatkowe obciążenie katalizatora,
- pojawienie się kontrolki Check Engine.
Sama kontrolka nie wskazuje jeszcze konkretnej części. Związek pomiędzy błędami sterownika a układem paliwowym szerzej opisujemy w materiale o kontrolce Check Engine i wtryskiwaczach benzynowych.
Podobne objawy mogą wynikać również z niesprawności zapłonu, nieszczelnego dolotu, niewłaściwego ciśnienia paliwa albo problemów mechanicznych. Dlatego przed decyzją o dalszych pracach potrzebujemy pomiaru.
Co zmienia jakość benzyny?
Paliwo może przenosić niewielkie cząstki zanieczyszczeń, które z czasem osadzają się wewnątrz wtryskiwacza. Również benzyna pozostająca długo w układzie zmienia swoje właściwości.
Biokomponenty zwiększają znaczenie kontaktu paliwa z wilgocią. Obecność wody może sprzyjać powstawaniu osadów oraz korozji.
Nie określamy stanu części na podstawie samego przebiegu. O tym, jak wygląda trwałość wtryskiwaczy benzynowych, decydują także warunki pracy, paliwo i rzeczywisty stan techniczny.
Dlaczego sam wygląd wtryskiwacza nie wystarcza?
Oczyszczona powierzchnia nie mówi nam, jaką ilość paliwa podaje część. Dlatego najważniejszym elementem procesu jest możliwość zestawienia pomiaru początkowego z wynikiem uzyskanym po wykonanych czynnościach.
W ramach jednego zlecenia:
- wykorzystujemy ponad 30 lat doświadczenia przy układach wtryskowych,
- diagnozujemy wtryskiwacze MPI/PFI oraz inne konstrukcje benzynowe,
- korzystamy ze specjalistycznych stanowisk probierczych,
- wykorzystujemy Carbon Zapp GDU.4R-X,
- wykonujemy pomiar przed rozpoczęciem czyszczenia,
- czyszczenie i regenerację prowadzimy w naszej pracowni,
- po procesie ponawiamy właściwe testy,
- porównujemy cały przekazany komplet,
- zapisujemy uzyskane wartości,
- kodowanie realizujemy tylko w technologiach, które rzeczywiście je wykorzystują,
- zachowujemy identyfikację każdej sztuki przez wszystkie etapy,
- korzystamy z wydzielonych stanowisk do kolejnych czynności,
- przyjmujemy również zlecenia wysyłkowe z całej Polski.
O dalszym wykorzystaniu wtryskiwacza decyduje wynik kontroli końcowej, a nie sam fakt wykonania czyszczenia.
FAQ
Czy 1.4 Turbo oraz 1.6 Turbo GSi i OPC w Corsa D mają bezpośredni wtrysk benzyny?
Nie. W opisanych wersjach zastosowano wielopunktowy wtrysk pośredni MPI/PFI. Turbosprężarka nie określa rodzaju zastosowanego układu wtryskowego.
Dlaczego Corsa D 1.0 ma inny komplet niż 1.2 lub 1.4?
Jednostka 1.0 jest trzycylindrowa, dlatego pracują w niej trzy wtryskiwacze. Silniki 1.2, 1.4 oraz opisane turbodoładowane wersje 1.6 mają cztery cylindry.
Czy prawidłowa rezystancja cewki oznacza sprawny wtryskiwacz?
Nie. Taki pomiar dotyczy części elektrycznej, natomiast dawkowanie, szczelność i rozpylanie wymagają osobnej kontroli.
Czy brak dużej poprawy po czyszczeniu oznacza źle wykonany proces?
Nie. Jeżeli przyczyną odchylenia jest trwałe zużycie lub usterka elektryczna, usunięcie osadów nie musi istotnie zmienić wyniku.
Czy do doboru części wystarczy informacja Corsa D 1.4?
Nie zawsze. Do dokładnego doboru przygotuj numer wymontowanego wtryskiwacza albo VIN, ponieważ w obrębie modelu i pojemności występują różne numery części.
Diagnostyka czyszczenie i regeneracja wtryskiwaczy Opel Corsa D
W sprawie wtryskiwaczy benzynowych Opel Corsa D 1.0, 1.2, 1.4, 1.4 Turbo oraz GSi i OPC 1.6 Turbo skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.
Po numerze wymontowanego wtryskiwacza lub VIN identyfikujemy odpowiednią część, ustalamy zakres diagnostyki i sprawdzamy dostępność podzespołu nowego albo zregenerowanego. Przekazane do serwisu wtryskiwacze testujemy, czyścimy i regenerujemy w naszej pracowni, a po zakończeniu wykonujemy kontrolę końcową.
Organizujemy odbiór kurierski i wysyłkę na terenie całej Polski. Podczas kontaktu sprawdzamy również aktualną cenę oraz dostępność właściwego podzespołu.
Komentarze
