Regeneracja czyszczenie i testy wtryskiwaczy benzynowych MPI PFI BMW Z1 E30 już od 49 zł

W naszym serwisie wykonujemy kompleksową diagnostykę i weryfikację wtryskiwaczy benzynowych pracujących w układach pośrednich MPI/PFI oraz bezpośrednich GDI, FSI, TFSI, TSI czy EcoBoost. Każdy podzespół badamy na stanowiskach probierczych, dobierając procedurę do jego konstrukcji i numeru części.

Pracujemy według uporządkowanego procesu:

• identyfikujemy wtryskiwacz,
• wykonujemy test wstępny,
• sprawdzamy jego parametry,
• przeprowadzamy odpowiednie czyszczenie,
• ponownie wykonujemy pomiary,
• dokumentujemy wynik końcowy.

BMW Z1 z silnikiem M20B25 wykorzystuje elektroniczny układ Bosch Motronic 1.3 - jest to konstrukcja z pośrednim, wielopunktowym wtryskiem benzyny MPI/PFI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Kontrola elektryczna wtryskiwacza

Sprawdzamy obwód elektryczny i reakcję elementu wykonawczego, ponieważ uszkodzenie cewki lub części sterującej może powodować brak otwarcia albo niestabilną pracę.

W zależności od konstrukcji wyniki mogą być przedstawiane np. jako rezystancja w Ω lub jako parametry odpowiedzi elektrycznej. Przykładowy odczyt 12,6 Ω traktujemy wyłącznie jako wynik pomiaru – jego ocenę zawsze odnosimy do właściwych danych konkretnego wtryskiwacza.

Próba szczelności

Po zamknięciu wtryskiwacza sprawdzamy, czy paliwo nie przedostaje się przez rozpylacz. Szczelny element nie powinien samoczynnie podawać paliwa poza zaprogramowanym cyklem pracy.

Przykładowo wynik może wskazywać 0 kropli podczas określonego czasu próby albo wykazać pojawienie się paliwa na końcówce rozpylacza. Ciśnienie i czas próby zawsze wynikają z właściwej procedury testowej.

Pomiar dawkowania paliwa

Sprawdzamy ilość paliwa podawaną przez wtryskiwacz podczas określonych warunków sterowania. Dzięki temu widzimy, czy element nie podaje dawki zbyt małej lub zbyt dużej.

Przykładowe, orientacyjne wyniki jednego kompletu mogą wynosić 48,1; 48,4; 47,9 i 43,6 ml/min. Widocznie niższa wartość jednej sztuki jest podstawą do dalszej diagnostyki, ale dopiero wartości referencyjne konkretnego testu określają, czy wynik jest prawidłowy.

Test wydatku przy różnych warunkach pracy

Nie ograniczamy pomiaru do jednego ustawienia. Jeżeli plan testowy na to pozwala, sprawdzamy zachowanie wtryskiwacza przy różnych warunkach odpowiadających mniejszemu, częściowemu i większemu obciążeniu.

Wtryskiwacz może osiągać prawidłowy wynik np. przy 50 ml/min, a jednocześnie wykazywać nieprawidłowość przy krótszym czasie sterowania i znacznie mniejszej dawce. Dlatego pojedynczy prawidłowy punkt nie potwierdza sprawności w całym zakresie pracy.

Minimalna dawka

W odpowiednich planach testowych kontrolujemy zachowanie wtryskiwacza przy krótkim czasie wysterowania i małej ilości podawanego paliwa. Ten zakres jest istotny między innymi dla stabilności pracy silnika przy niewielkim obciążeniu.

Przykładowa różnica między wtryskiwaczami może wynosić 3,8 ml/min i 4,6 ml/min – są to wartości orientacyjne, a nie norma dla konkretnego numeru części.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Powtarzalność dawkowania

Powtarzamy cykle pomiarowe i sprawdzamy, czy wtryskiwacz za każdym razem podaje zbliżoną ilość paliwa. Duży rozrzut wyników wskazuje na niestabilną pracę.

Przykładowo kolejne pomiary 24,8; 24,9 i 24,8 ml/min pokazują większą powtarzalność niż wyniki 24,7; 21,9 i 25,8 ml/min.

Czas reakcji wtryskiwacza

W konstrukcjach i procedurach, które przewidują taki pomiar, kontrolujemy czas reakcji rozpylacza na sygnał sterujący. Opóźniona odpowiedź może wpływać na rzeczywistą ilość paliwa dostarczaną do silnika.

Wynik otrzymujemy jako wartość czasową, np. 0,82 ms. Interpretujemy ją dopiero po odniesieniu do procedury właściwej dla badanego numeru części. Carbon Zapp GDU.4R-X przewiduje pomiar czasu reakcji końcówki wtryskiwacza za pomocą czujnika RSP.

Ocena rozpylania

Podczas pracy wtryskiwacza kontrolujemy sposób rozpylania paliwa. Oceniamy regularność strugi, jej stabilność oraz widoczne nieprawidłowości, takie jak kierunkowe podawanie paliwa lub tworzenie dużych kropli.

Wynik oceniamy razem z dawkowaniem, szczelnością i pozostałymi parametrami.

Dlaczego każdy wtryskiwacz badamy osobno?

• Każda sztuka może mieć inny stopień zużycia i własną charakterystykę dawkowania.
• Prawidłowy wynik jednego wtryskiwacza nie potwierdza sprawności pozostałych elementów.
• Porównując cały komplet, wykrywamy sztukę różniącą się dawką, szczelnością, czasem reakcji lub powtarzalnością.
• Sprawdzenie kompletu pozwala ocenić, czy wszystkie wtryskiwacze pracują równomiernie.

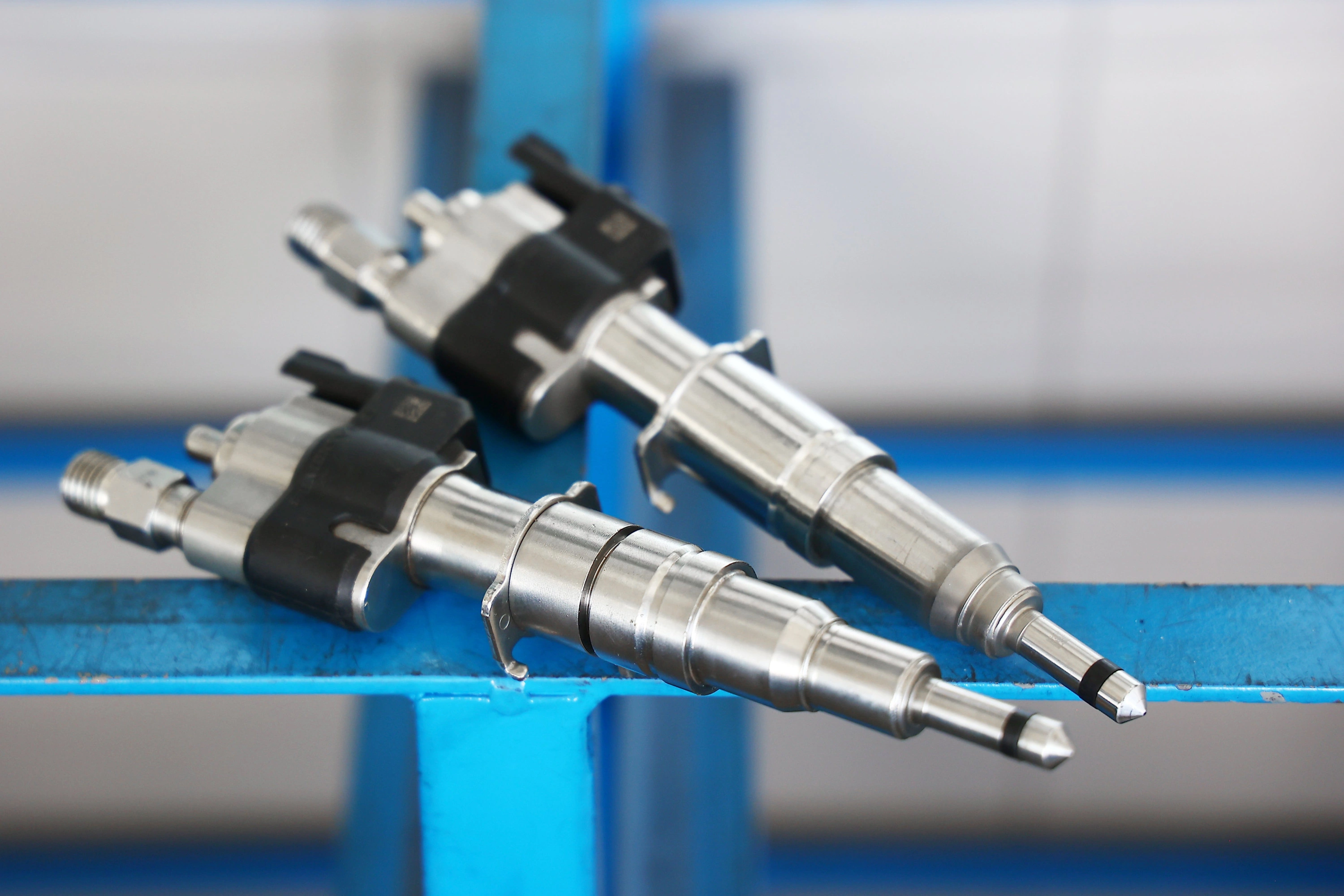

Jak wygląda przyjęcie wtryskiwaczy do naszego serwisu?

• Identyfikujemy wtryskiwacz i sprawdzamy jego konstrukcję.
• Odczytujemy numer katalogowy, który pozwala dobrać właściwe dane i procedurę.
• Ustalamy producenta podzespołu.
• Określamy technologię wtrysku – między innymi MPI/PFI lub GDI.
• Wykonujemy oględziny zewnętrzne korpusu, przyłączy i końcówki wtryskiwacza.
• Sprawdzamy uszkodzenia mechaniczne, które mogłyby uniemożliwiać dalsze badanie.
• Oceniamy elementy elektryczne odpowiedzialne za uruchomienie wtryskiwacza.
• Oznaczamy podzespoły i przypisujemy je do konkretnego zlecenia, dzięki czemu komplet pozostaje identyfikowalny na wszystkich etapach pracy.

W przypadku BMW Z1 E30 dodatkowo zwracamy uwagę na prawidłową identyfikację wtryskiwacza stosowanego z silnikiem M20B25.

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy?

Zakres czyszczenia dobieramy po przeprowadzeniu kontroli wstępnej.

• Czyszczenie ultradźwiękowe wykorzystujemy do usuwania osadów i zanieczyszczeń z elementów, które mogą być bezpiecznie poddane takiej procedurze.
• Czyszczenie wewnętrzne prowadzimy przez kanały przepływowe wtryskiwacza, aby usunąć zanieczyszczenia znajdujące się poza widoczną powierzchnią rozpylacza.
• Płukanie wykonujemy w kierunku przewidzianym dla danej procedury.
• Płukanie wsteczne stosujemy w obsługiwanych konstrukcjach, gdy technologia oraz wyposażenie pozwalają bezpiecznie przeprowadzić taki proces.
• Po czyszczeniu ponownie wykonujemy test, aby zamiast oceny wizualnej otrzymać wynik pomiarowy.
• Porównujemy wartości przed i po czyszczeniu, dzięki czemu sprawdzamy, czy zmieniły się dawkowanie, szczelność lub stabilność pracy.

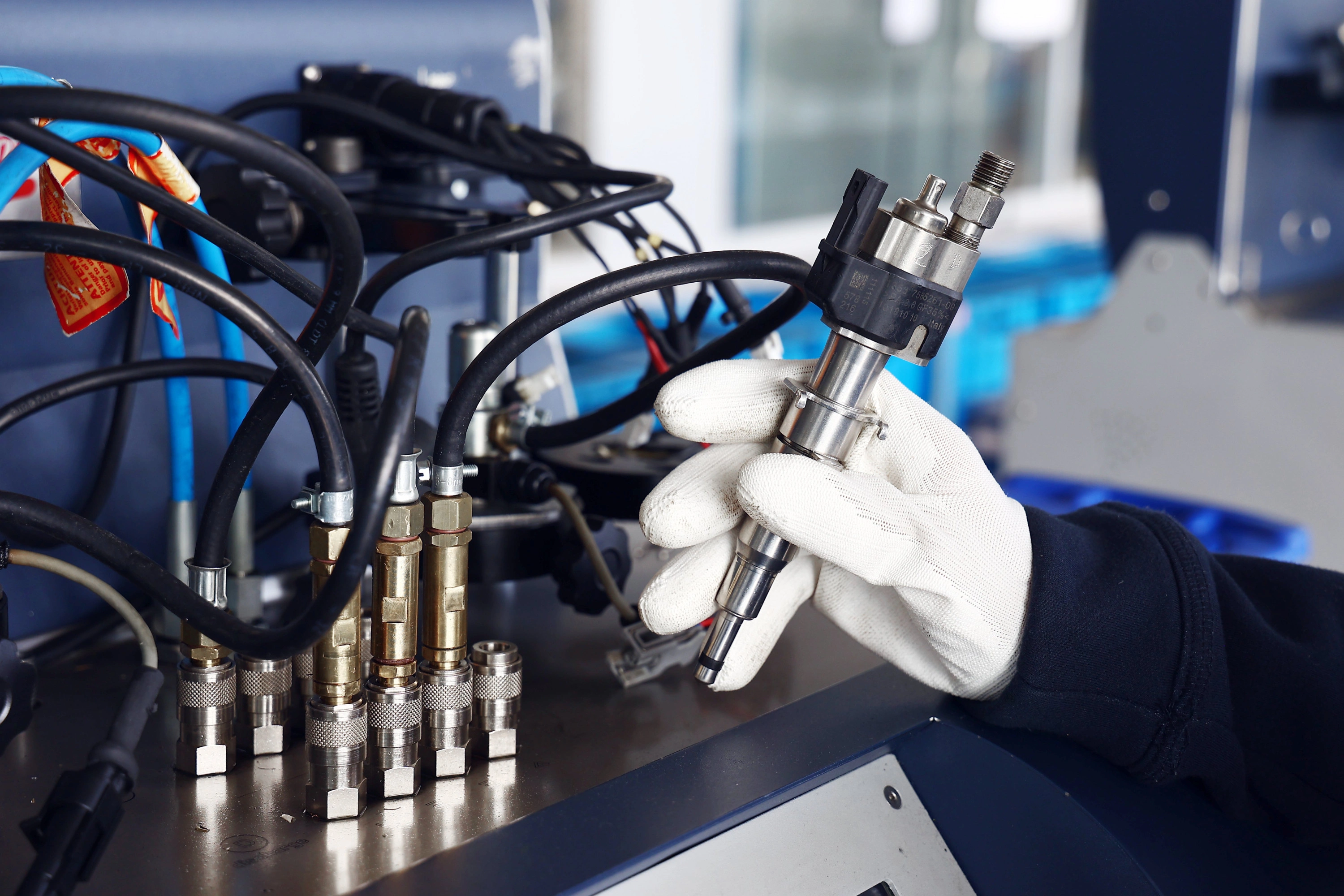

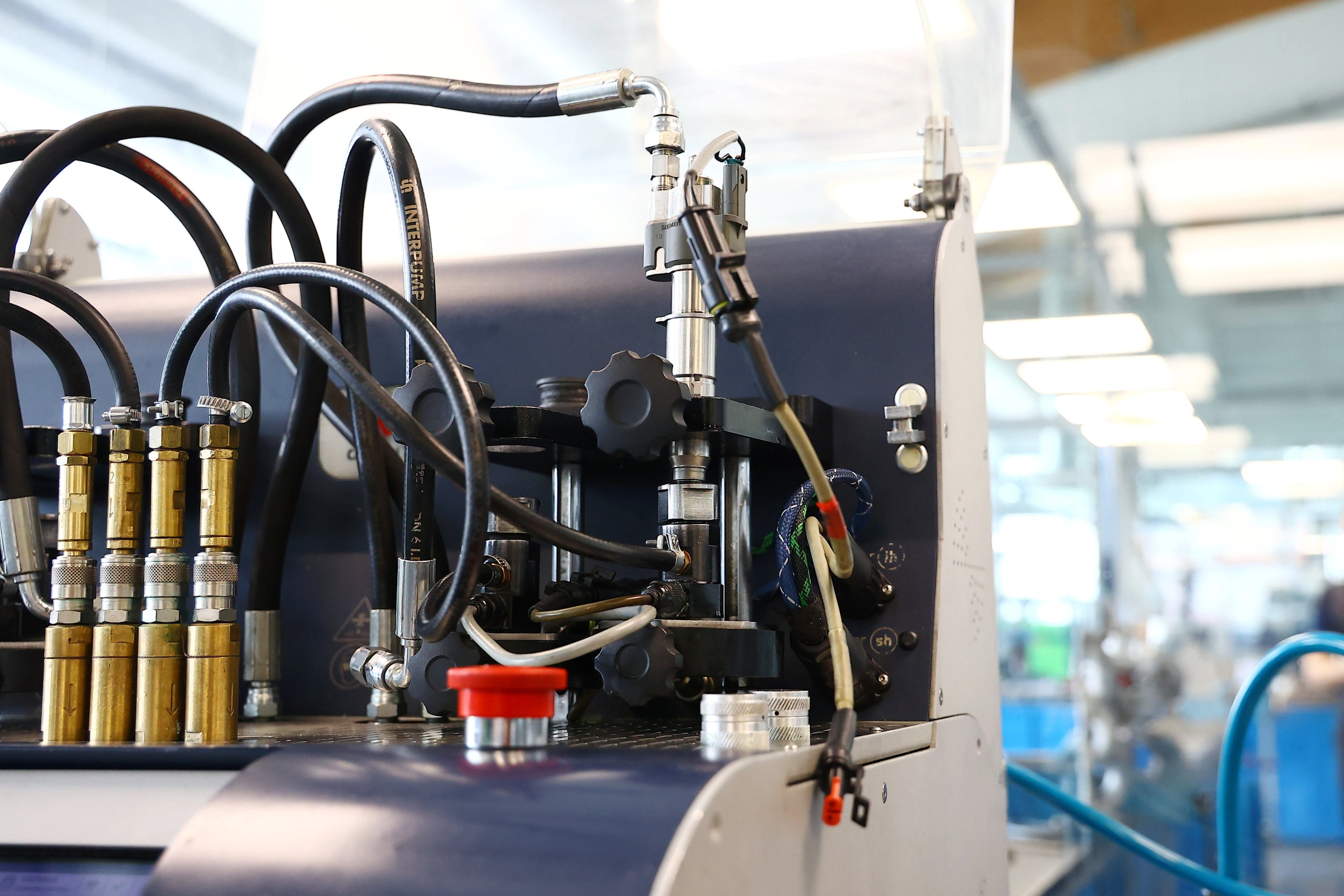

Testowanie wtryskiwaczy na Carbon Zapp GDU.4R-X w naszej pracowni

Do profesjonalnej diagnostyki wtryskiwaczy benzynowych wykorzystujemy stanowisko Carbon Zapp GDU.4R-X. Urządzenie zostało opracowane do testowania i obsługi wtryskiwaczy GDI, a jednocześnie obsługuje klasyczne wtryskiwacze benzynowe EFI. Stanowisko pozwala badać do czterech wtryskiwaczy.

Jakie możliwości stanowiska wykorzystujemy?

W zależności od badanego wtryskiwacza i dostępnego planu testowego wykorzystujemy:

• badanie klasycznych wtryskiwaczy EFI/MPI,
• diagnostykę wtryskiwaczy GDI,
• testy według przygotowanych planów pomiarowych,
• kontrolę przy różnych warunkach ciśnienia i sterowania,
• dynamiczny pomiar ilości paliwa,
• pomiar czasu reakcji w konstrukcjach objętych daną procedurą,
• płukanie wsteczne obsługiwanych wtryskiwaczy,
• funkcje serwisowe przewidziane dla wtryskiwaczy GDI,
• kodowanie tam, gdzie dana technologia, baza urządzenia i procedura przewidują taką funkcję.

Producent potwierdza między innymi dynamiczny pomiar masowy, pomiar czasu reakcji przez czujnik RSP oraz funkcję płukania wstecznego.

Jak dokładny jest pomiar?

Według dokumentacji producenta zastosowany dynamiczny czujnik pomiarowy XKM ma deklarowaną dokładność ±0,1%, powtarzalność ±0,05% oraz zakres 1–1000 ml/min. Parametry te dotyczą wskazanego układu pomiarowego urządzenia i nie należy ich przenosić automatycznie na każdy inny parametr wykonywanego testu.

Jakie parametry sprawdzamy?

Zakres zależy od konstrukcji wtryskiwacza oraz dostępnego planu. W szczególności kontrolujemy ilość podawanego paliwa i powtarzalność wyniku, a tam, gdzie procedura to przewiduje, również czas reakcji.

Osobno sprawdzamy szczelność i obserwujemy jakość rozpylania. Nie przedstawiamy parametrów, których dany plan testowy nie obejmuje, jako wyników pomiarowych urządzenia.

Dlaczego jeden punkt pomiarowy nie wystarcza?

Wtryskiwacz może zachowywać się prawidłowo przy jednej dawce, a nieprawidłowo przy innym czasie sterowania lub innym obciążeniu. Z tego powodu porównujemy jego pracę w dostępnych punktach testowych zamiast oceniać stan podzespołu na podstawie pojedynczego uruchomienia.

Maksymalne 650 bar określa możliwości stanowiska, a nie wartość, przy której automatycznie badamy każdy wtryskiwacz GDI. Rzeczywiste warunki testu wynikają z technologii wtryskiwacza i właściwego planu pomiarowego.

Jak interpretujemy wynik?

Ocenę opieramy jednocześnie na danych uzyskanych podczas pomiaru, wartościach przewidzianych dla danego testu, procedurze stanowiska oraz doświadczeniu technika.

Nie traktujemy pojedynczej liczby jako całej diagnozy. Analizujemy zależności pomiędzy dawkowaniem, szczelnością, stabilnością pracy, czasem reakcji – jeśli jest mierzony – oraz zachowaniem pozostałych wtryskiwaczy z kompletu.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wtryskiwaczy

• Najpierw badamy rzeczywistą charakterystykę wtryskiwacza, ponieważ dwa podzespoły o tym samym numerze mogą wykazywać niewielkie różnice w dawkowaniu.
• Sprawdzamy, czy dany system wykorzystuje kod korekcyjny, ponieważ nie każdy wtryskiwacz benzynowy wymaga takiej procedury.
• Jeżeli technologia to przewiduje, wykorzystujemy dane z pomiarów do określenia indywidualnej charakterystyki elementu.
• Kod powstaje na podstawie procedury przeznaczonej dla danego typu wtryskiwacza, a nie na podstawie dowolnie przyjętych parametrów.
• Prawidłowo zastosowana korekcja pozwala sterownikowi uwzględnić charakterystykę konkretnej sztuki podczas wyznaczania dawki.
• Ma to znaczenie dla równomierności pracy silnika, dawkowania paliwa, spalania oraz emisji, jeżeli dana konstrukcja rzeczywiście wykorzystuje indywidualne kodowanie.

Rewitalizacja elementów piezoelektrycznych

• Najpierw sprawdzamy wtryskiwacz i kwalifikujemy go do odpowiedniego procesu.
• Czyszczenie wewnętrzne oraz płukanie przeprowadzamy przed właściwą oceną efektu.
• Funkcję rewitalizacji wykorzystujemy wyłącznie w konstrukcjach, dla których urządzenie i procedura ją przewidują.
• Po wykonaniu procesu ponownie badamy wtryskiwacz i porównujemy jego parametry.

Co nasz klient otrzymuje po diagnostyce?

• Przekazujemy wynik przeprowadzonej diagnostyki i informujemy, czy wtryskiwacz przeszedł wykonane próby.
• Pokazujemy najważniejsze wartości pomiarowe, zamiast ograniczać ocenę do określenia „sprawny” lub „niesprawny”.
• Informujemy o wyniku próby szczelności.
• Przekazujemy wyniki dotyczące dawkowania paliwa w punktach objętych testem.
• Jeżeli procedura przewiduje pomiar czasu reakcji, uwzględniamy również wynik czasowy.
• Przekazujemy ocenę sposobu rozpylania paliwa.
• Po czyszczeniu przedstawiamy wynik kontroli końcowej.
• Jeżeli badamy kilka sztuk, porównujemy cały komplet i wskazujemy różnice pomiędzy wtryskiwaczami.
• Do wykonanego badania przygotowujemy dokumentację z przeprowadzonych pomiarów.
• Kończymy proces kontrolą jakości wykonanego zakresu prac.
• Na objęte nią podzespoły przekazujemy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje sprawdzenie wtryskiwacza benzynowego u nas?

Sprawdzenie wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto za sztukę.

Sprawdzenie wtryskiwacza bezpośredniego wynosi 103 zł netto za sztukę.

W podanej cenie diagnostyki uwzględniamy:

• test wstępny,
• czyszczenie,
• kontrolę końcową.

Przed kontaktem telefonicznym warto przygotować numer znajdujący się na starym wtryskiwaczu albo dane pojazdu i VIN. Na tej podstawie dobieramy właściwy podzespół i sprawdzamy dostępne rozwiązania dla BMW Z1 E30.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Cały proces realizujemy również bez osobistej wizyty klienta w naszym serwisie. Organizujemy odbiór wtryskiwaczy kurierem z terenu całej Polski. Przyjmujemy w ten sposób własne podzespoły do diagnostyki, czyszczenia i dalszego procesu serwisowego, a po zakończeniu prac odsyłamy je pod wskazany adres.

Nowe oraz dostępne wtryskiwacze zregenerowane również wysyłamy do klienta. Dostawa jest realizowana między innymi przez DPD, InPost lub Paczkomat. Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas przewozu liczymy oddzielnie, a jeżeli potrzebne są dodatkowe części lub czynności, ich dostępność może wpłynąć na termin przygotowania przesyłki.

Jak przygotować wtryskiwacz do wysyłki? Króćce i pozostałe otwory należy zabezpieczyć przed zabrudzeniem. Element powinien być zapakowany tak, aby nie przemieszczał się w paczce; do przesyłki warto dołączyć dane kontaktowe oraz informacje dotyczące zlecenia.

Jak przebiega zlecenie krok po kroku?

• Otrzymujemy numer wtryskiwacza albo dane pojazdu i VIN.
• Ustalamy zakres zlecenia i organizujemy odbiór przesyłki.
• Po przyjęciu podzespołu wykonujemy identyfikację i test wstępny.
• Przeprowadzamy właściwe czyszczenie oraz kontrolę końcową.
• Przekazujemy wynik diagnostyki i ocenę stanu wtryskiwacza.
• Jeżeli potrzebna jest dalsza naprawa lub regeneracja, przedstawiamy jej zakres.
• Po zakończeniu prac odsyłamy własny wtryskiwacz klienta albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co oznaczają?

Korekty paliwowe zapisane w sterowniku silnika pomagają ocenić, w jaki sposób sterownik modyfikuje dawkę paliwa na podstawie informacji z układu sterowania silnikiem.

• STFT – Short Term Fuel Trim to krótkoterminowa korekta dawki paliwa. Zmienia się stosunkowo szybko w reakcji na aktualne warunki pracy silnika.
• LTFT – Long Term Fuel Trim to korekta długoterminowa. Pokazuje kierunek zmian, których sterownik musiał nauczyć się w dłuższym okresie eksploatacji.
• Korekta dodatnia, np. +12%, oznacza, że sterownik zwiększa wyliczoną dawkę paliwa.
• Korekta ujemna, np. –10%, oznacza, że sterownik ogranicza dawkę względem wartości bazowej.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny

• odkładanie się osadów i nagaru,
• drobne zanieczyszczenia obecne w paliwie,
• ograniczona drożność wewnętrznych kanałów,
• nieprawidłowa praca cewki lub układu sterującego,
• nieszczelność wtryskiwacza,
• zużycie rozpylacza i pogorszenie sposobu podawania paliwa.

Możliwe skutki

• nierówna praca silnika,
• zwiększone zużycie paliwa,
• szarpanie podczas przyspieszania,
• pogorszenie osiągów,
• niewłaściwy skład mieszanki,
• większe obciążenie katalizatora.

Jakość paliwa a stan wtryskiwaczy

Jakość benzyny ma bezpośrednie znaczenie dla czystości precyzyjnych kanałów i rozpylacza. Podczas długiego przechowywania paliwo starzeje się, a zmiany jego właściwości mogą sprzyjać powstawaniu osadów.

Znaczenie mają również biokomponenty, które mogą wpływać na zachowanie paliwa podczas długiego magazynowania. Wilgoć i drobne zanieczyszczenia dostające się do układu paliwowego dodatkowo zwiększają ryzyko ograniczenia przepływu lub pogorszenia jakości rozpylania.

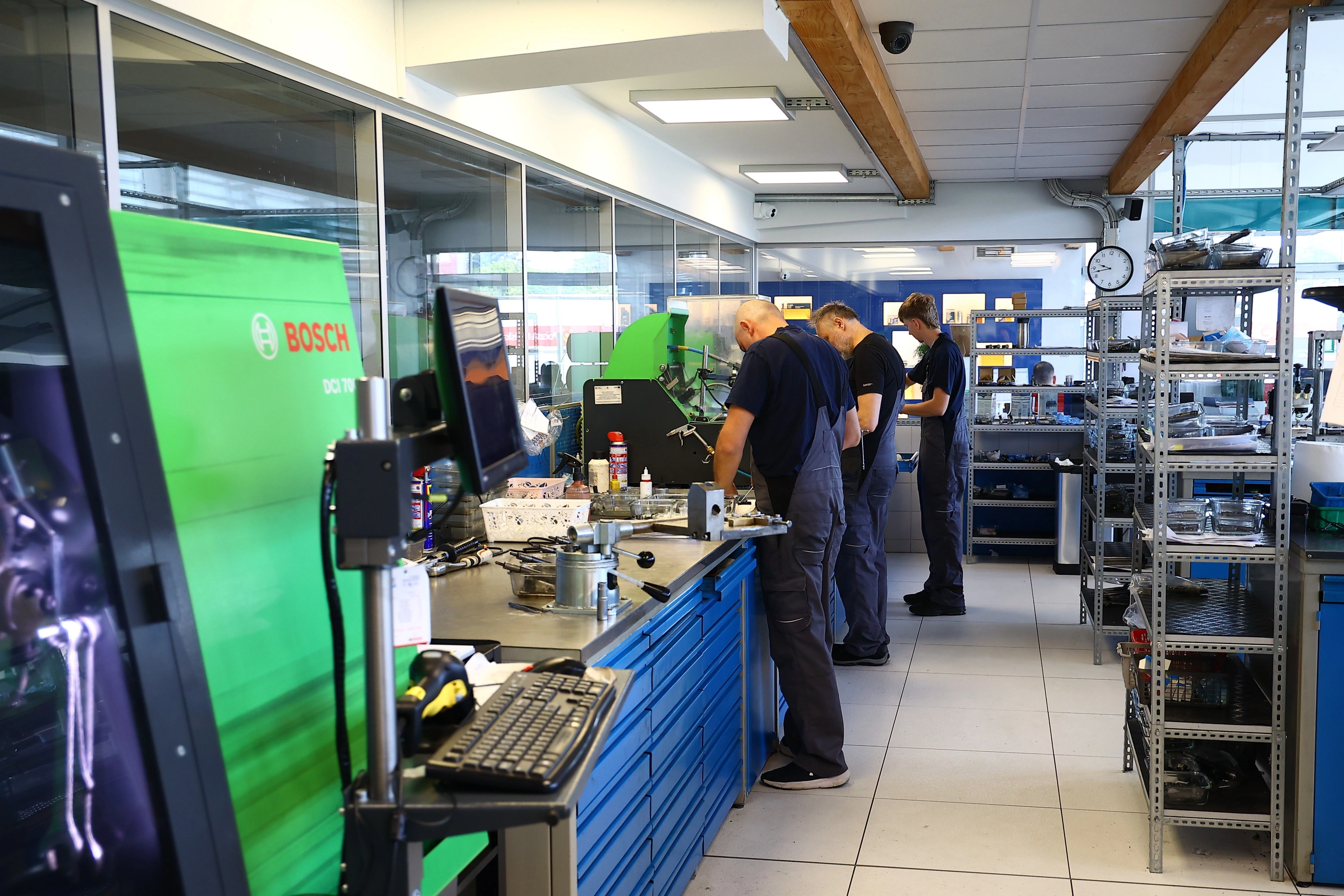

Dlaczego warto zlecić sprawdzenie wtryskiwaczy specjalistycznemu serwisowi?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze układów wtryskowych.
• Korzystamy ze specjalistycznych stanowisk probierczych, w tym Carbon Zapp GDU.4R-X.
• Na GDU.4R-X badamy do czterech wtryskiwaczy jednocześnie.
• Obsługujemy zarówno klasyczne systemy MPI/PFI, jak i wysokociśnieniowe GDI.
• Przed rozpoczęciem właściwych czynności wykonujemy test wstępny, dzięki któremu znamy stan początkowy elementu.
• Po czyszczeniu lub innych czynnościach wykonujemy ponowny test i porównujemy wyniki.
• Wtryskiwacze demontujemy, czyścimy, testujemy i przygotowujemy w wydzielonych strefach roboczych, ograniczając ryzyko ponownego zanieczyszczenia.
• Każdy podzespół oraz jego elementy oznaczamy i przypisujemy do konkretnego zlecenia.
• Drobne części, uszczelnienia i adaptery przechowujemy w przeznaczonych do tego pojemnikach.
• W konstrukcjach, które tego wymagają, wykorzystujemy funkcje kodowania i procedury właściwe dla danego typu wtryskiwacza.
• Dokumentujemy uzyskane wyniki i przekazujemy klientowi informacje o najważniejszych parametrach.
• Obsługujemy zlecenia wysyłkowe z całej Polski.

FAQ

Jaki rodzaj wtrysku zastosowano w BMW Z1 E30?
BMW Z1 z silnikiem M20B25 wykorzystuje elektroniczny układ Bosch Motronic 1.3 i pośredni, wielopunktowy wtrysk benzyny MPI/PFI.

Czy warto sprawdzić wszystkie wtryskiwacze BMW Z1, jeśli problem dotyczy tylko jednej sztuki?
Tak. Badamy każdą sztukę osobno, a następnie porównujemy komplet, ponieważ różnice w dawkowaniu, szczelności lub powtarzalności mogą występować tylko w jednym elemencie.

Ile kosztuje sprawdzenie wtryskiwacza MPI/PFI?
Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto i obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

Czy po czyszczeniu wtryskiwacz jest ponownie testowany?
Tak. Po wykonaniu czyszczenia przeprowadzamy kontrolę końcową i porównujemy uzyskane parametry z wynikami sprzed wykonania czynności serwisowych.

Czy wtryskiwacze z BMW Z1 można wysłać kurierem do diagnostyki?
Tak. Organizujemy odbiór kurierski z całej Polski, a po wykonaniu zlecenia odsyłamy podzespoły pod wskazany adres.

Diagnostyka i dobór wtryskiwaczy BMW Z1 E30 – zadzwoń do nas

W Pawlik Diesel Service wykonujemy diagnostykę, czyszczenie i proces serwisowy własnych wtryskiwaczy MPI/PFI do BMW Z1 E30. Sprawdzamy również dostępność wtryskiwaczy zregenerowanych oraz nowych i dobieramy właściwy podzespół na podstawie numeru części lub VIN.

Skontaktuj się z nami! 601 856 277 – przed kontaktem warto przygotować numer wtryskiwacza albo VIN pojazdu. Organizujemy odbiór kurierski i wysyłkę w całej Polsce; podczas rozmowy sprawdzamy aktualną cenę, zakres usługi oraz dostępność podzespołu.
