Regeneracja czyszczenie i testy wtryskiwaczy benzynowych GDI HPI BMW X4 M F98 – X4 M, X4 M Competition już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy benzynowych stosowanych zarówno w układach pośrednich MPI/PFI, jak i bezpośrednich GDI. Obsługujemy także systemy określane przez producentów jako HPI, FSI, TFSI, TSI, EcoBoost i inne odmiany wtrysku benzyny.

Każdy wtryskiwacz identyfikujemy, testujemy i oceniamy na odpowiednio przygotowanych stanowiskach probierczych. Pomiary wykonuje wyspecjalizowany zespół techników, a wyniki odnosimy do typu podzespołu i właściwego planu testowego.

BMW X4 M F98 oraz BMW X4 M Competition F98 z silnikiem S58 wykorzystują bezpośredni wtrysk benzyny High Precision Injection, czyli GDI/HPI. BMW podaje dla tego układu maksymalne ciśnienie wtrysku wynoszące 350 barów.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Identyfikacja charakterystyki dawkowania

Sprawdzamy ilość paliwa podawaną przez wtryskiwacz w warunkach przewidzianych dla danego planu testowego. Wynik zapisujemy w jednostkach właściwych dla urządzenia i procedury, np. w ml/min.

Przykład: jeden wtryskiwacz może uzyskać 44,7 ml/min, a drugi 40,9 ml/min w tym samym punkcie pomiarowym. Sama wartość nie przesądza jeszcze o sprawności – znaczenie ma jej odniesienie do właściwego zakresu oraz wyników pozostałych sztuk.

Pomiar wydatku wtryskiwacza

Kontrolujemy, czy wtryskiwacz przepuszcza odpowiednią ilość medium przy zadanym sterowaniu. Zbyt mały wydatek może wskazywać między innymi na ograniczoną drożność, natomiast zbyt wysoki – na nieprawidłowość elementu dozującego.

Przykład: wynik 46,1 ml/min przed czyszczeniem i 49,0 ml/min po wykonaniu czynności serwisowych pokazuje zmianę przepływu. Nie jest to wartość referencyjna dla konkretnego wtryskiwacza.

Próba szczelności

Kontrolujemy zachowanie wtryskiwacza wtedy, gdy nie powinien podawać paliwa. Nieszczelność może powodować wzbogacenie mieszanki, trudniejszy rozruch i nierówną pracę silnika.

Wynik może zostać opisany np. jako 0 kropli w czasie 60 sekund albo jako wystąpienie przecieku w czasie próby. Warunki testu zawsze wynikają z konstrukcji wtryskiwacza i właściwej procedury.

Czas reakcji

Jeżeli dany plan testowy obejmuje pomiar czasu reakcji, sprawdzamy szybkość odpowiedzi wtryskiwacza na sygnał sterujący. Wynik podajemy w milisekundach.

Przykład: 1,15 ms dla jednej sztuki i 1,32 ms dla drugiej pokazuje różnicę wymagającą oceny razem z pozostałymi parametrami. Carbon Zapp GDU.4R-X przewiduje pomiar czasu reakcji rozpylacza przy użyciu czujnika RSP.

Powtarzalność dawkowania

Ten test pokazuje, czy podczas kolejnych cykli wtryskiwacz podaje zbliżoną ilość paliwa. Ważny jest nie tylko średni wynik, lecz również stabilność kolejnych pomiarów.

Przykładowo rozrzut wyników na poziomie 0,8% świadczy o znacznie większej powtarzalności niż różnice wynoszące 4–5%. Dopuszczalne granice zawsze wynikają jednak z konkretnego planu testowego.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Praca przy różnych ciśnieniach i obciążeniach

Sprawdzamy wtryskiwacz w więcej niż jednym punkcie pracy, jeżeli przewiduje to procedura. Pozwala to wykryć sytuację, w której element prawidłowo dawkuje przy jednym ciśnieniu, ale przy innym zaczyna zaniżać lub zawyżać ilość paliwa.

Przykładowe punkty 50, 150 czy 300 barów należy traktować wyłącznie jako ilustrację sposobu wykonywania pomiaru. Nie są to wartości testowe przypisane każdemu wtryskiwaczowi.

Ocena rozpylania

Sprawdzamy sposób tworzenia strugi paliwa. Szukamy asymetrii, pojedynczych strumieni, zaburzeń stożka oraz innych oznak wskazujących na zabrudzenie lub zużycie rozpylacza.

Prawidłowy wydatek nie wystarcza, jeżeli paliwo jest podawane w niewłaściwy sposób. Dlatego ocenę rozpylania zestawiamy z dawkowaniem, szczelnością i pozostałymi wynikami.

Kontrola parametrów elektrycznych

W konstrukcjach, w których pozwala na to sposób sterowania i procedura diagnostyczna, kontrolujemy właściwości elektryczne elementu wykonawczego. Wynik oceniamy w odniesieniu do konkretnego typu wtryskiwacza, ponieważ konstrukcje elektromagnetyczne i piezoelektryczne pracują inaczej.

Dwie sztuki wyglądające identycznie z zewnątrz nie muszą mieć identycznej charakterystyki pracy.

Dlaczego sprawdzamy każdy wtryskiwacz osobno i porównujemy cały komplet?

• Każdy wtryskiwacz ma własną charakterystykę pracy i może być zużyty w innym stopniu.
• Prawidłowy wynik jednej sztuki nie oznacza, że pozostałe elementy są sprawne.
• Zestawienie wyników pozwala wychwycić wtryskiwacz odbiegający dawkowaniem, szczelnością, czasem reakcji lub stabilnością pracy.
• Badanie całego kompletu pokazuje, czy wszystkie wtryskiwacze pracują równomiernie.

Jak wygląda przyjęcie przez nas wtryskiwaczy do serwisu?

• Identyfikujemy wtryskiwacz – sprawdzamy jego konstrukcję i oznaczenia.
• Odczytujemy numer katalogowy – na jego podstawie dobieramy właściwą procedurę i wyposażenie.
• Ustalamy producenta podzespołu – obsługujemy wtryskiwacze różnych marek i technologii.
• Określamy rodzaj układu – rozróżniamy między innymi MPI/PFI i GDI/HPI.
• Wykonujemy oględziny zewnętrzne – sprawdzamy korpus, końcówkę, przyłącza i miejsca osadzenia uszczelnień.
• Oceniamy uszkodzenia mechaniczne – zwracamy uwagę na pęknięcia, deformacje, ślady przegrzania i uszkodzone gwinty.
• Kontrolujemy elementy elektryczne – zakres kontroli zależy od konstrukcji wtryskiwacza.
• Przypisujemy każdą sztukę do konkretnego zlecenia – dzięki temu wyniki i części pozostają jednoznacznie przyporządkowane do klienta.

Wtrysk pośredni MPI/PFI a bezpośredni GDI/HPI

Czyszczenie wtryskiwaczy – jak to wygląda u nas?

Czyszczenie ultradźwiękowe

• Umieszczamy odpowiednio przygotowany element w urządzeniu wykorzystującym działanie ultradźwięków.
• Usuwamy osady znajdujące się na powierzchni i w dostępnych obszarach wtryskiwacza.
• Dobieramy czas oraz sposób czyszczenia do konstrukcji podzespołu.
• Po procesie ponownie wykonujemy pomiary, aby sprawdzić, czy parametry uległy poprawie.

Czyszczenie wewnętrzne

• Przepłukujemy kanały paliwowe wtryskiwacza odpowiednim medium serwisowym.
• W konstrukcjach przewidujących taką procedurę stosujemy również płukanie w kierunku przeciwnym do normalnego przepływu.
• Usuwamy zanieczyszczenia, które mogą ograniczać przepływ lub zakłócać pracę elementów dozujących.
• Po czyszczeniu ponownie sprawdzamy dawkowanie, szczelność i pozostałe parametry przewidziane w planie testowym.

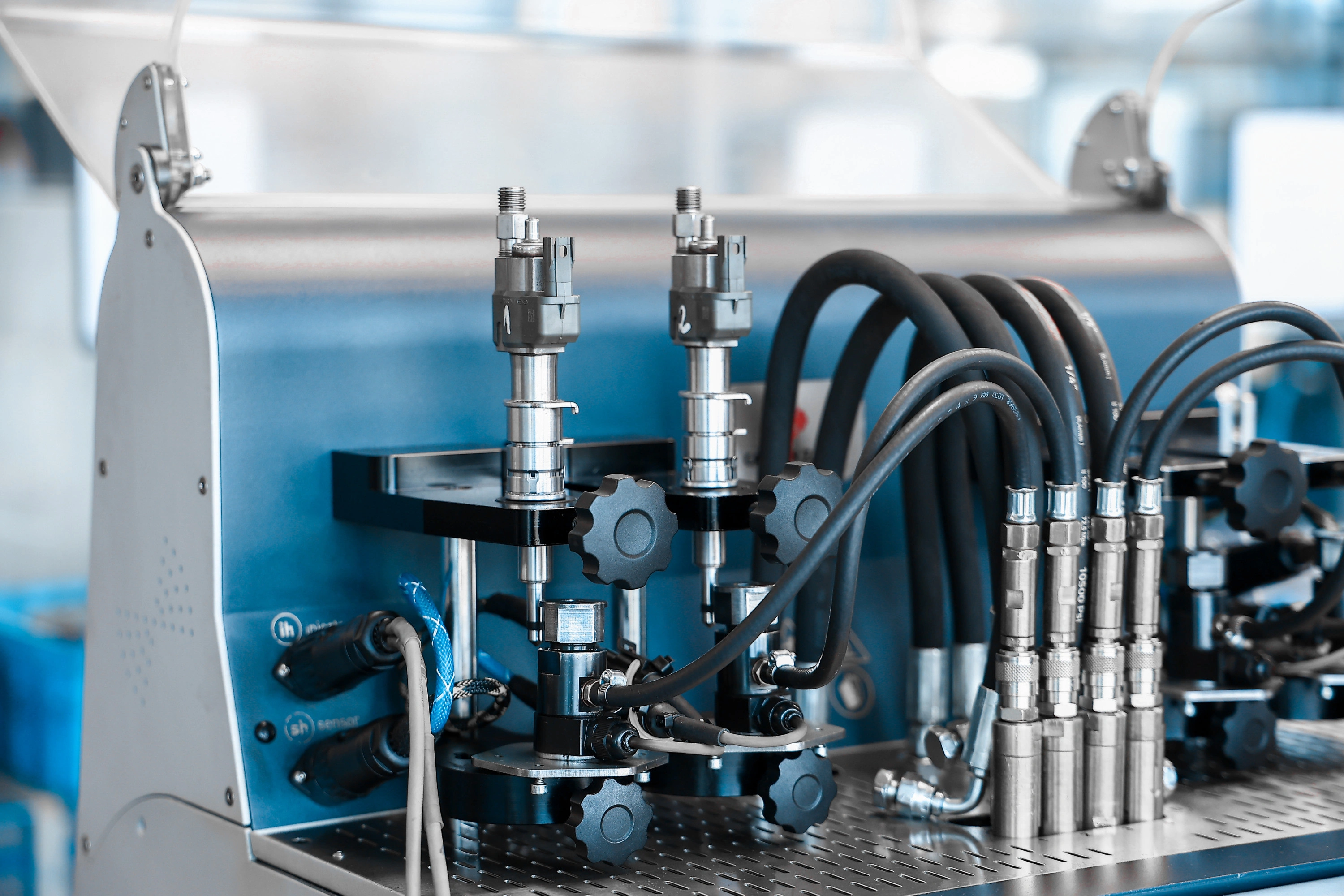

Diagnostyka na stanowisku Carbon Zapp GDU.4R-X - jak sprawdzamy wtryski?

Obsługujemy wtryskiwacze różnych producentów, między innymi Bosch, Continental/Siemens VDO, Delphi i Denso. Dla każdej części dobieramy procedurę na podstawie jej numeru i konstrukcji, a wynik interpretuje technik posiadający doświadczenie w diagnostyce układów benzynowych.

Do diagnostyki wtryskiwaczy benzynowych wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R-X. Jest to platforma przeznaczona do obsługi wtryskiwaczy bezpośrednich GDI oraz klasycznych wtryskiwaczy benzynowych EFI/MPI.

Stanowisko obsługuje jednocześnie do czterech wtryskiwaczy. Aktualna dokumentacja producenta podaje maksymalne ciśnienie stanowiska wynoszące 650 barów, a dla wtryskiwaczy niskociśnieniowych przewidziano testy w zakresie 0–10 barów. Ciśnienie dobieramy do numeru części, technologii oraz planu testowego.

Co rzeczywiście kontroluje GDU.4R-X?

• Dawkowanie i wydatek - stanowisko wykorzystuje dynamiczny elektroniczny układ pomiarowy. Producent podaje dla zastosowanego czujnika zakres pomiarowy 1–1000 ml/min, dokładność ±0,1% oraz powtarzalność ±0,05%.
• Czas reakcji - GDU.4R-X umożliwia pomiar czasu reakcji rozpylacza za pomocą czujnika RSP. Wynik przedstawiamy w jednostkach czasu i oceniamy razem z pozostałymi parametrami.
• Praca w różnych punktach testowych - stanowisko korzysta z bazy i planów testowych, dzięki czemu warunki dobieramy do konkretnej aplikacji. Pozwala to sprawdzić, czy charakterystyka wtryskiwacza pozostaje prawidłowa w więcej niż jednym punkcie pracy.
• Powtarzalność dawkowania - wykonujemy kolejne cykle pomiarowe i porównujemy uzyskane wyniki. Duży rozrzut wskazuje, że wtryskiwacz nie pracuje stabilnie, nawet jeżeli jego wynik średni wygląda prawidłowo.
• Płukanie wsteczne - stanowisko przewiduje funkcję reverse flushing. Dokumentacja producenta podaje dla tej funkcji ciśnienie 25 barów. Stosujemy ją wyłącznie tam, gdzie konstrukcja wtryskiwacza i procedura serwisowa na to pozwalają.

Dlaczego jeden prawidłowy punkt pomiarowy nie wystarcza?

Wtryskiwacz może prawidłowo dawkować paliwo przy jednym ciśnieniu, a przy innym wykazywać odchylenia. Podobnie element sprawny przy większej dawce może pracować niestabilnie podczas krótkiego sterowania.

Dlatego ocenę wykonujemy na podstawie całego planu testowego, a nie pojedynczego wyniku.

Jak interpretujemy wyniki?

Wynik oceniamy na podstawie danych z pomiaru, wartości i granic przewidzianych dla właściwego planu testowego oraz procedury urządzenia. Ostateczną ocenę wykonuje technik, który zestawia parametry z zachowaniem całego kompletu i stanem podzespołu.

Wyniki przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych w naszej pracowni

Kodowanie wtryskiwaczy

• Sprawdzamy, czy dany typ wtryskiwacza wykorzystuje indywidualną korekcję. Kodowanie stosujemy wyłącznie w konstrukcjach, dla których producent przewidział taką procedurę.
• Każdy wtryskiwacz oceniamy indywidualnie. Dwie części o tym samym numerze mogą mieć niewielkie różnice charakterystyki wynikające z wykonania i stopnia zużycia.
• Po wykonaniu testów określamy charakterystykę konkretnej sztuki. Podstawą są rzeczywiste dane z właściwego planu pomiarowego.
• Jeżeli technologia wykorzystuje kod korekcyjny, generujemy go zgodnie z procedurą urządzenia. Nie tworzymy kodów dla wtryskiwaczy, które takiej funkcji nie wymagają.
• Kod przekazuje sterownikowi informację o indywidualnej charakterystyce wtryskiwacza. Pozwala to właściwie uwzględnić różnice pomiędzy poszczególnymi elementami.
• Prawidłowe przypisanie charakterystyki wpływa na precyzję dawkowania. Ma znaczenie dla biegu jałowego, spalania, emisji i kultury pracy jednostki napędowej.

Rewitalizacja elementów piezoelektrycznych

• W wybranych wtryskiwaczach sprawdzamy, czy konstrukcja pozwala na rewitalizację elementu piezoelektrycznego.
• Decyzję podejmujemy dopiero po diagnostyce. Nie każda usterka i nie każdy typ wtryskiwacza kwalifikuje się do takiej procedury.
• W kompatybilnych konstrukcjach przywracamy właściwości stosu piezoelektrycznego zgodnie z procedurą stanowiska.
• Po wykonaniu czynności ponownie testujemy wtryskiwacz. Dopiero wynik końcowy potwierdza, czy charakterystyka podzespołu została przywrócona.

Co klient otrzymuje po diagnostyce w naszym serwisie?

• wynik przeprowadzonej diagnostyki z informacją, które parametry są prawidłowe, a które wymagają dalszych czynności,
• zestawienie najważniejszych wartości pomiarowych uzyskanych podczas właściwego planu testowego,
• informację o wyniku próby szczelności wykonanej w zakresie przewidzianym dla badanego podzespołu,
• wyniki dotyczące dawkowania i wydatku, dzięki którym widać różnice pomiędzy poszczególnymi sztukami,
• czas reakcji, jeżeli jego pomiar obejmuje procedura dla danego wtryskiwacza,
• ocenę sposobu rozpylania paliwa,
• wynik ponownego testu po czyszczeniu, pokazujący, czy parametry uległy zmianie,
• porównanie całego kompletu, gdy przekazano kilka wtryskiwaczy,
• certyfikat z badania na stanowisku probierczym,
• indywidualny protokół parametrów, dokumentujący rezultat wykonanych pomiarów,
• końcową kontrolę jakości przed zakończeniem zlecenia,
• 24-miesięczną pisemną gwarancję bez limitu kilometrów na zakres objęty wykonaną usługą lub dostarczonym podzespołem.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Cena sprawdzenia jednej sztuki wynosi:

• wtryskiwacz pośredni MPI/PFI – 45 zł netto,
• wtryskiwacz bezpośredni GDI/HPI – 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie i kontrolę końcową.

Wtryskiwacz dobieramy na podstawie numeru starej części albo danych pojazdu i numeru VIN. Przed kontaktem telefonicznym warto przygotować te informacje – pozwala nam to szybciej ustalić właściwy wariant dla BMW X4 M F98.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy również bez potrzeby osobistej wizyty klienta w naszej pracowni.

• Organizujemy odbiór wtryskiwaczy przez kuriera.
• Przyjmujemy przesyłki z całej Polski.
• Własne wtryskiwacze klient przekazuje do diagnostyki, czyszczenia i dalszego procesu serwisowego.
• Nowe i zregenerowane podzespoły wysyłamy bezpośrednio pod wskazany adres.
• Korzystamy z dostawy DPD, InPost oraz do Paczkomatów.
• Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Termin przygotowania przesyłki zależy również od dostępności potrzebnych części i zakresu prac wynikającego z diagnostyki.

Jak przygotować wtryskiwacze do wysyłki? Króćce i delikatne zakończenia należy zabezpieczyć przed zabrudzeniem oraz uszkodzeniem. Element trzeba unieruchomić w paczce i dołączyć dane kontaktowe oraz podstawowe informacje dotyczące zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz nam numer starego wtryskiwacza albo dane BMW X4 M F98 i VIN.
• Organizujemy odbiór przesyłki pod wskazanym adresem.
• Po otrzymaniu części identyfikujemy ją i wykonujemy diagnostykę wstępną.
• Przeprowadzamy czyszczenie oraz ponowny test.
• Przekazujemy wynik i informację o rzeczywistym stanie podzespołu.
• Jeżeli potrzebne są dalsze czynności, przedstawiamy ich zakres przed kontynuowaniem obsługi.
• Po zakończeniu prac wysyłamy wtryskiwacz albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co oznaczają?

Korekty paliwowe pokazują, w jaki sposób sterownik silnika dostosowuje ilość paliwa do informacji otrzymywanych z układu sterowania mieszanką.

• STFT – Short-Term Fuel Trim jest korektą krótkoterminową. Sterownik zmienia ją na bieżąco podczas pracy silnika.
• LTFT – Long-Term Fuel Trim pokazuje korektę wyuczoną w dłuższym okresie i odzwierciedla tendencję, którą sterownik obserwuje przez dłuższy czas.
• Korekta dodatnia, np. +8%, oznacza, że sterownik zwiększa ilość paliwa względem wartości bazowej.
• Korekta ujemna, np. –7%, oznacza, że sterownik zmniejsza dawkowanie.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny

• osady i nagar,
• zanieczyszczenia obecne w paliwie,
• ograniczenie drożności kanałów,
• nieprawidłowa praca elementu elektromagnetycznego lub piezoelektrycznego,
• nieszczelność wtryskiwacza,
• zużycie rozpylacza i pogorszenie jakości rozpylania.

Możliwe skutki

• nierówna praca silnika,
• zwiększone zużycie benzyny,
• szarpanie podczas przyspieszania,
• pogorszenie osiągów,
• nieprawidłowy skład mieszanki,
• większe obciążenie katalizatora.

Same objawy nie pozwalają wskazać konkretnego uszkodzenia wtryskiwacza. Dopiero profesjonalny test pokazuje dawkowanie, szczelność i pozostałe parametry w kontrolowanych warunkach.

Jaki wpływ ma jakość benzyny?

Paliwo niskiej jakości lub długo przechowywane może sprzyjać powstawaniu osadów w precyzyjnych kanałach wtryskiwacza. Benzyna z czasem się starzeje, a obecność biokomponentów wpływa na jej właściwości i zdolność do pochłaniania wilgoci.

Woda oraz drobne zanieczyszczenia przedostające się do układu paliwowego mogą pogorszyć warunki pracy precyzyjnych elementów. Regularne tankowanie paliwa ze sprawdzonych źródeł ogranicza ryzyko zanieczyszczenia, ale nie zastępuje diagnostyki w przypadku wystąpienia objawów.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze układów wtryskowych.
• Pracujemy na specjalistycznych stanowiskach probierczych, zamiast oceniać podzespół wyłącznie na podstawie wyglądu lub objawów samochodu.
• Wykorzystujemy Carbon Zapp GDU.4R-X do diagnostyki wtryskiwaczy bezpośrednich GDI i klasycznych wtryskiwaczy benzynowych.
• Stanowisko obsługuje do czterech wtryskiwaczy jednocześnie i pozwala porównać wyniki całego kompletu.
• Wykonujemy test przed czyszczeniem oraz test końcowy, dzięki czemu wynik pokazuje rzeczywistą zmianę parametrów.
• Przeprowadzamy testy wysokociśnieniowe GDI według warunków właściwych dla konkretnego wtryskiwacza.
• Obsługujemy zarówno MPI/PFI, jak i GDI/HPI, a procedurę dobieramy do numeru części.
• Stosujemy wydzielone stanowiska do demontażu, czyszczenia, diagnostyki i montażu, aby ograniczyć ryzyko ponownego zabrudzenia przygotowanych elementów.
• Każdą sztukę oznaczamy i przypisujemy do konkretnego zlecenia, a drobne elementy, uszczelnienia i adaptery przechowujemy w przeznaczonych do tego pojemnikach.
• Wykonujemy kodowanie kompatybilnych wtryskiwaczy, jeżeli dana technologia korzysta z indywidualnej korekcji.
• W wybranych konstrukcjach wykonujemy rewitalizację elementów piezoelektrycznych, jeżeli pozwala na to budowa i wynik diagnostyki.
• Dokumentujemy wyniki pomiarów i przekazujemy klientowi protokół.
• Obsługujemy zlecenia wysyłkowe z całej Polski i organizujemy odbiór kurierski.

FAQ

Czy numer VIN wystarczy do dobrania wtryskiwacza BMW X4 M F98?
VIN pozwala ustalić wersję pojazdu i zawęzić dobór części. Jeżeli jest dostępny numer wymontowanego wtryskiwacza, porównujemy również jego oznaczenie.

Czy w BMW X4 M F98 występuje wtrysk MPI czy GDI?
BMW X4 M F98 i X4 M Competition F98 wykorzystują bezpośredni wtrysk benzyny High Precision Injection, czyli GDI/HPI. Układ silnika S58 pracuje przy ciśnieniu znacznie wyższym niż klasyczny wtrysk MPI.

Ile kosztuje sprawdzenie jednego wtryskiwacza GDI?
Diagnostyka jednej sztuki wtrysku bezpośredniego kosztuje 103 zł netto. Obejmuje test wstępny, czyszczenie i kontrolę końcową.

Czy po czyszczeniu otrzymuję wynik ponownego testu?
Tak. Po czyszczeniu ponownie sprawdzamy parametry i porównujemy je z wynikiem uzyskanym przed wykonaniem czynności serwisowych.

Czy wtryskiwacze trzeba dostarczyć osobiście?
Nie. Organizujemy odbiór kurierski z całej Polski, wykonujemy zlecenie w naszej pracowni i po zakończeniu wysyłamy podzespół pod wskazany adres.

Diagnostyka i wtryskiwacze BMW X4 M F98 – kontakt

Masz BMW X4 M F98 lub X4 M Competition i chcesz sprawdzić własne wtryskiwacze GDI/HPI, przeprowadzić ich proces serwisowy albo ustalić dostępność podzespołu zregenerowanego lub nowego? Zadzwoń do Pawlik Diesel Service: 601 856 277 – dobieramy część po numerze starego wtryskiwacza lub VIN, organizujemy odbiór kurierski i wysyłkę na terenie całej Polski.

Przygotuj numer wtryskiwacza albo VIN samochodu. Podczas rozmowy sprawdzimy aktualną cenę, właściwy wariant obsługi oraz dostępność części.
