Regeneracja, czyszczenie i testy wtryskiwaczy benzynowych GDI HPI BMW X3 G01 20i 30i M40i 30e już od 49 zł

W naszym serwisie wykonujemy kompleksową diagnostykę i weryfikację benzynowych układów wtryskowych. Obsługujemy wtrysk pośredni MPI/PFI oraz bezpośredni GDI/HPI, a także rozwiązania występujące pod oznaczeniami FSI, TFSI, TSI czy EcoBoost. Badania wykonujemy na specjalistycznych stanowiskach probierczych, a wyniki oceniają technicy zajmujący się diagnostyką układów wtryskowych.

W BMW X3 G01 w wersjach 20i, 30i, M40i oraz 30e zastosowano bezpośredni wtrysk benzyny High Precision Injection – HPI, należący do grupy systemów GDI.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Próba szczelności

Sprawdzamy, czy zamknięty wtryskiwacz nie przepuszcza paliwa; przykładowy wynik może wynosić 0,00 ml/30 s dla elementu szczelnego i 0,18 ml/30 s dla wtryskiwacza wykazującego wyciek w danym punkcie testowym.

Pomiar dawki paliwa

Mierzymy ilość paliwa podawaną przez wtryskiwacz w określonych warunkach, dlatego w zestawie możemy zobaczyć przykładowo wyniki 30,8 mg/cykl, 30,6 mg/cykl, 27,4 mg/cykl i 30,7 mg/cykl, co od razu wskazuje element różniący się od pozostałych.

Dawkowanie przy małym obciążeniu

Kontrolujemy pracę przy krótkim czasie sterowania i niewielkiej dawce, ponieważ właśnie wtedy ograniczona drożność lub spowolniona reakcja wtryskiwacza może być szczególnie widoczna; przykładowe wskazanie to 2,1 mg/cykl zamiast 1,4 mg/cykl dla odstającej sztuki.

Dawkowanie przy częściowym i większym obciążeniu

Wykonujemy pomiary w kilku punktach pracy, ponieważ wtryskiwacz prawidłowy przy jednej dawce może zachowywać się niewłaściwie przy innym ciśnieniu lub czasie sterowania.

Powtarzalność dawkowania

Sprawdzamy kolejne cykle tego samego wtryskiwacza, ponieważ wartości 30,7, 30,9 i 30,8 mg/cykl świadczą o innej stabilności pracy niż wyniki 28,1, 31,0 i 29,2 mg/cykl, mimo podobnej średniej dawki.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji wtryskiwacza

Jeżeli dany plan testowy obejmuje taki pomiar, kontrolujemy czas pomiędzy sygnałem sterującym a reakcją wtryskiwacza, dzięki czemu porównujemy np. 0,78 ms z wynikiem 1,02 ms uzyskanym przez inną sztukę z tego samego kompletu.

Zachowanie przy zmianie ciśnienia

Badamy wtryskiwacz w punktach ciśnienia przewidzianych dla konkretnej konstrukcji, ponieważ prawidłowa dawka przy jednym ciśnieniu nie potwierdza poprawnej pracy przy małym, średnim i dużym obciążeniu.

Parametry elektryczne

W zakresie przewidzianym dla danego typu wtryskiwacza kontrolujemy jego część elektryczną, a przykładowe wyniki takie jak 1,8 Ω i 1,9 Ω zestawiamy z pozostałymi sztukami oraz wymaganiami właściwymi dla badanej konstrukcji.

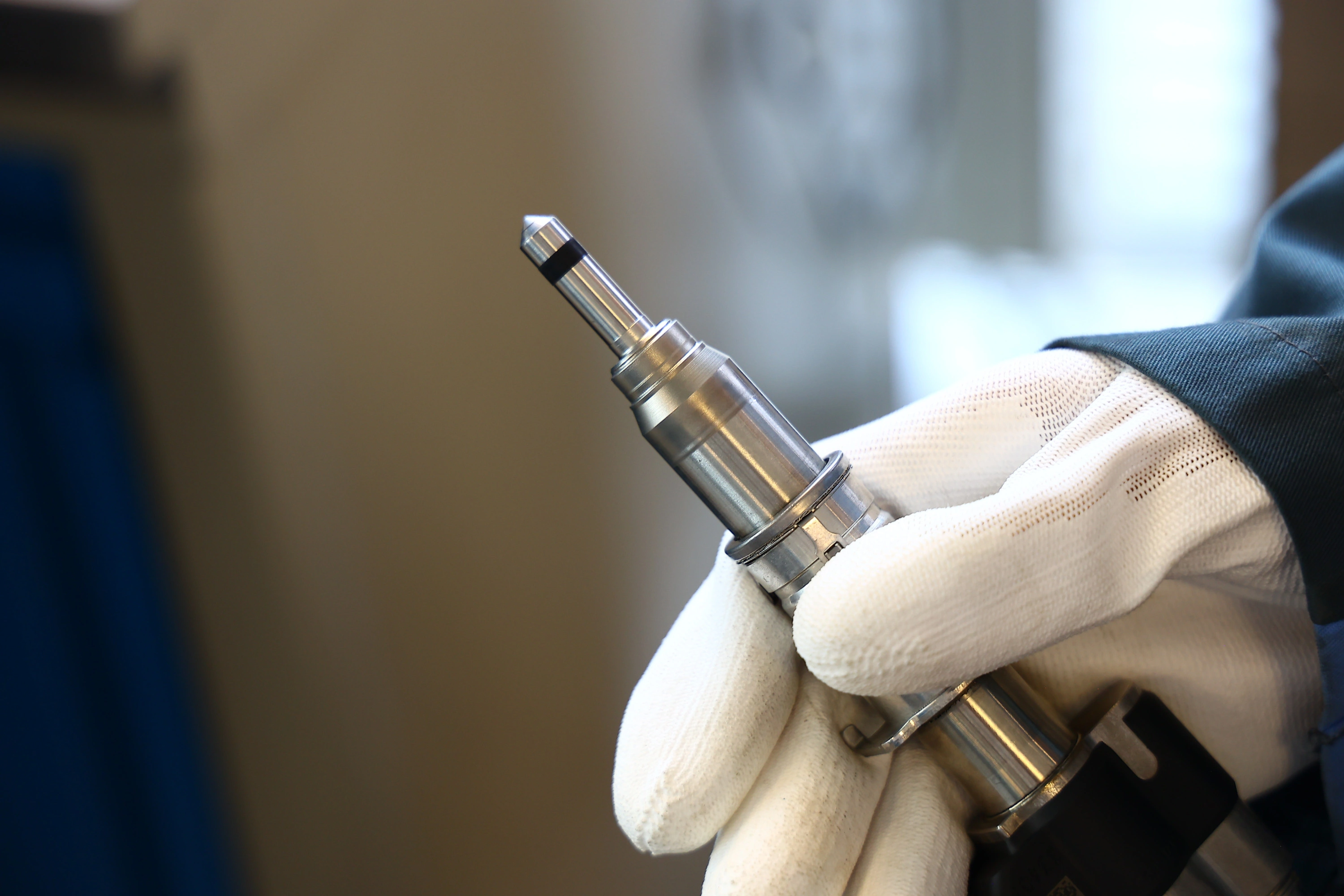

Jakość rozpylania

Obserwujemy sposób tworzenia strugi paliwa, ponieważ nierówny, zdeformowany lub niesymetryczny obraz rozpylania może wskazywać na zabrudzenie albo zużycie części rozpylającej; tej kontroli nie sprowadzamy sztucznie do jednej wartości liczbowej, jeżeli stanowisko ocenia ją wizualnie.

Dlaczego sprawdzamy każdy wtryskiwacz osobno i porównujemy cały komplet?

• Każdą sztukę badamy indywidualnie, ponieważ wtryskiwacze pracujące w jednym silniku mogą mieć różny stopień zużycia.
• Nie uznajemy całego zestawu za sprawny tylko dlatego, że jeden wtryskiwacz uzyskał prawidłowy wynik.
• Zestawiamy dawkowanie, szczelność, powtarzalność oraz inne parametry objęte planem testowym, dzięki czemu wychwytujemy element odstający od pozostałych.
• Porównanie kompletu pokazuje, czy wszystkie wtryskiwacze pracują równomiernie w tych samych warunkach.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

• Identyfikujemy wtryskiwacz i sprawdzamy jego konstrukcję.
• Odczytujemy numer katalogowy, który jest podstawowym punktem odniesienia przy doborze procedury i części.
• Ustalamy producenta wtryskiwacza oraz jego rodzinę konstrukcyjną.
• Określamy technologię wtrysku – pośrednią MPI/PFI albo bezpośrednią GDI/HPI.
• Wykonujemy oględziny zewnętrzne i oceniamy stan korpusu, końcówki oraz przyłączy.
• Sprawdzamy uszkodzenia mechaniczne, które mogą uniemożliwiać dalszą diagnostykę lub proces serwisowy.
• Kontrolujemy stan części elektrycznej w zakresie właściwym dla danego typu wtryskiwacza.
• Oznaczamy każdą sztukę i przypisujemy ją do konkretnego zlecenia, aby cały komplet pozostawał identyfikowalny na każdym etapie obsługi.

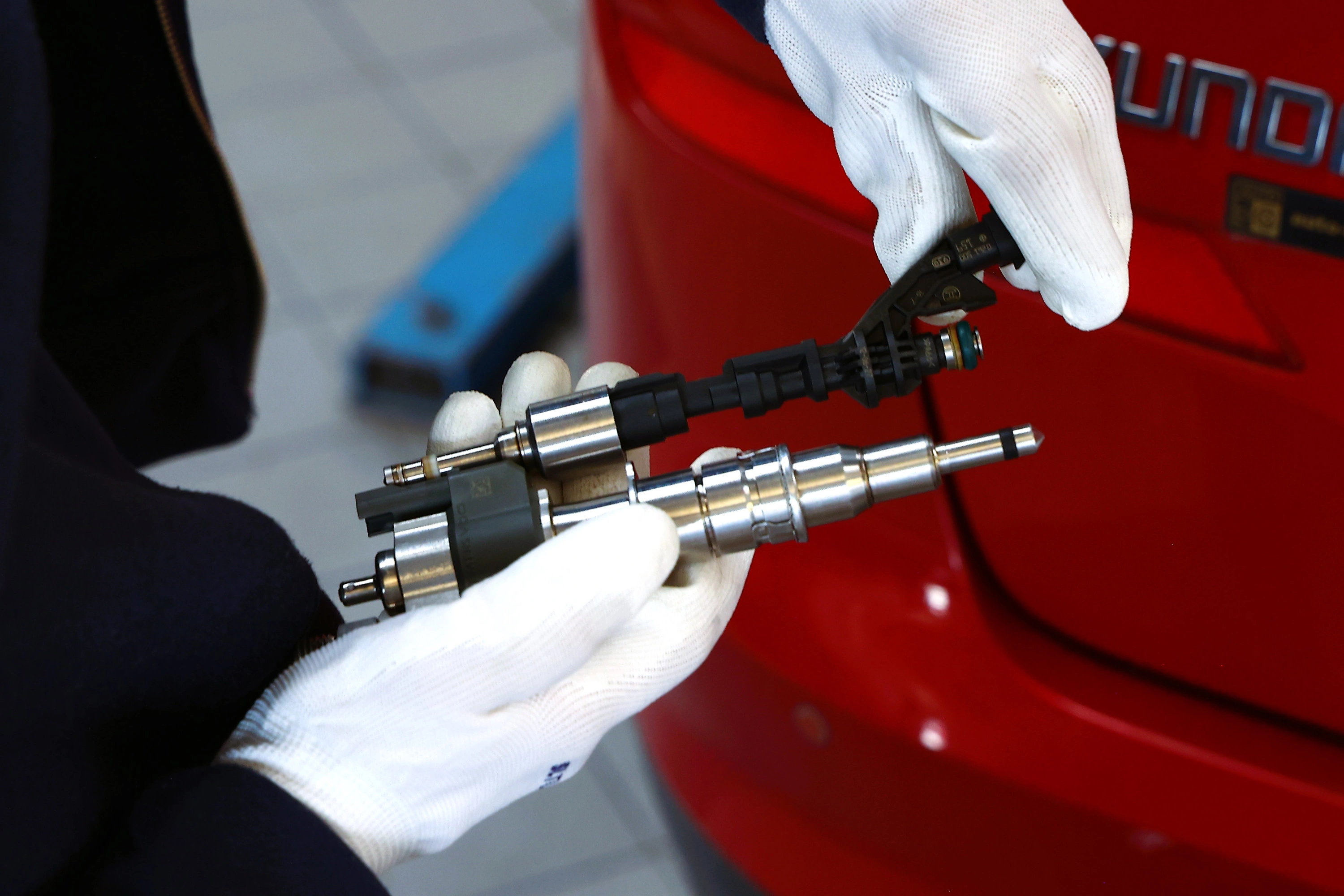

Wtrysk pośredni kontra bezpośredni – MPI/PFI a GDI/HPI

Czyszczenie wtryskiwaczy – co wykonujemy?

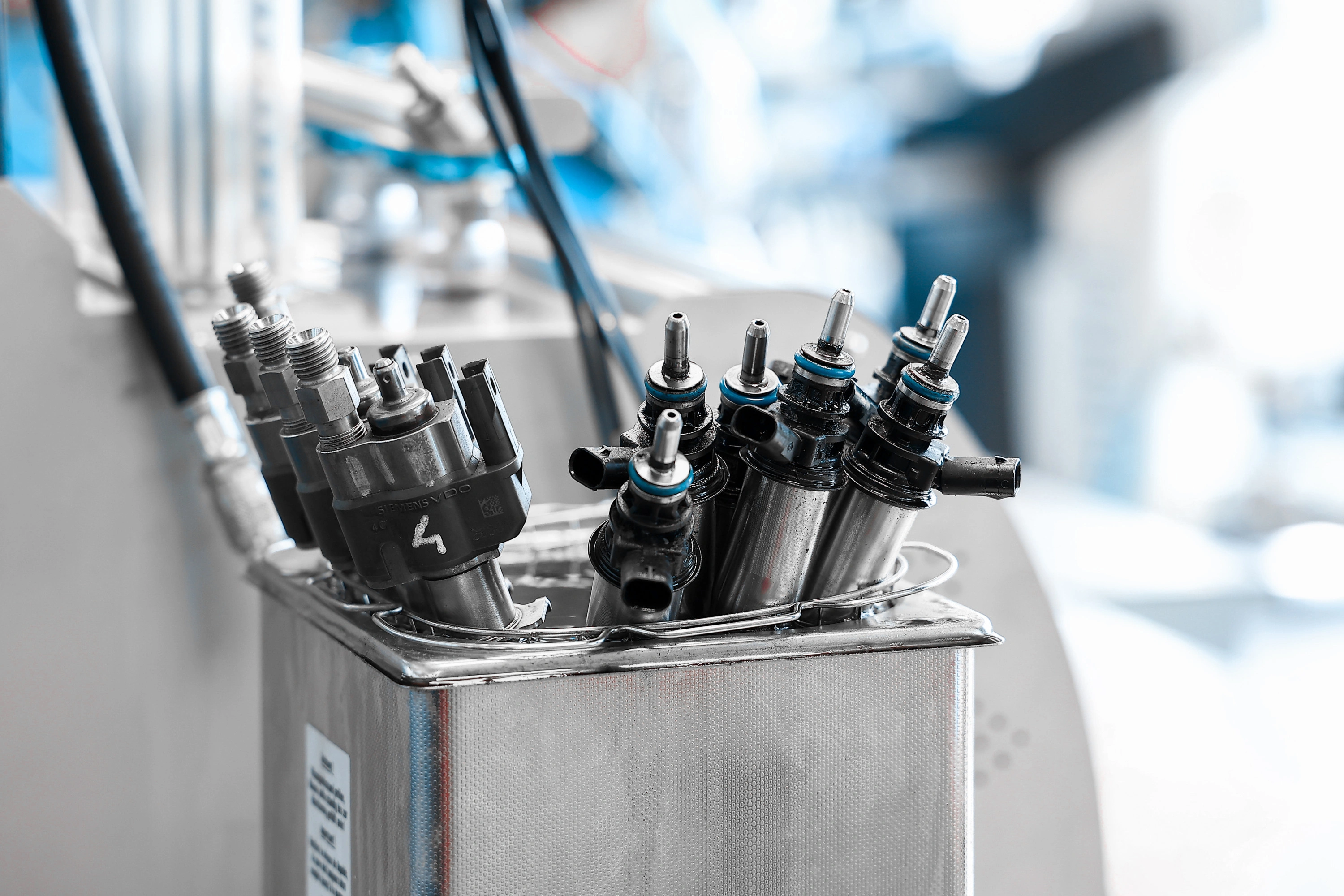

Czyszczenie ultradźwiękowe

• Umieszczamy odpowiednio przygotowane elementy w wannie ultradźwiękowej, gdzie drgania cieczy pomagają odrywać osady z dostępnych powierzchni.
• Usuwamy zabrudzenia z końcówki wtryskiwacza i miejsc mających wpływ na prawidłowe rozpylanie paliwa.
• Po czyszczeniu ponownie kontrolujemy element, ponieważ sam proces usunięcia zabrudzeń nie potwierdza jeszcze jego sprawności.
• Jeżeli konstrukcja przewiduje wymienne elementy serwisowe, ich stan oceniamy podczas obsługi i wymieniamy je w zakresie właściwym dla konkretnego typu wtryskiwacza.

Czyszczenie wewnętrzne

• Przepłukujemy wewnętrzne kanały wtryskiwacza odpowiednim płynem serwisowym.
• W obsługiwanych konstrukcjach wykorzystujemy płukanie przeciwbieżne, aby usuwać zanieczyszczenia w kierunku przeciwnym do normalnego przepływu paliwa.
• Podczas płukania sterujemy pracą wtryskiwacza w sposób odpowiedni dla jego budowy, aby środek czyszczący docierał do wewnętrznych kanałów.
• Po zakończeniu czyszczenia wykonujemy ponowny test, ponieważ dopiero pomiar pokazuje, czy poprawiły się dawkowanie, szczelność, powtarzalność lub jakość rozpylania.

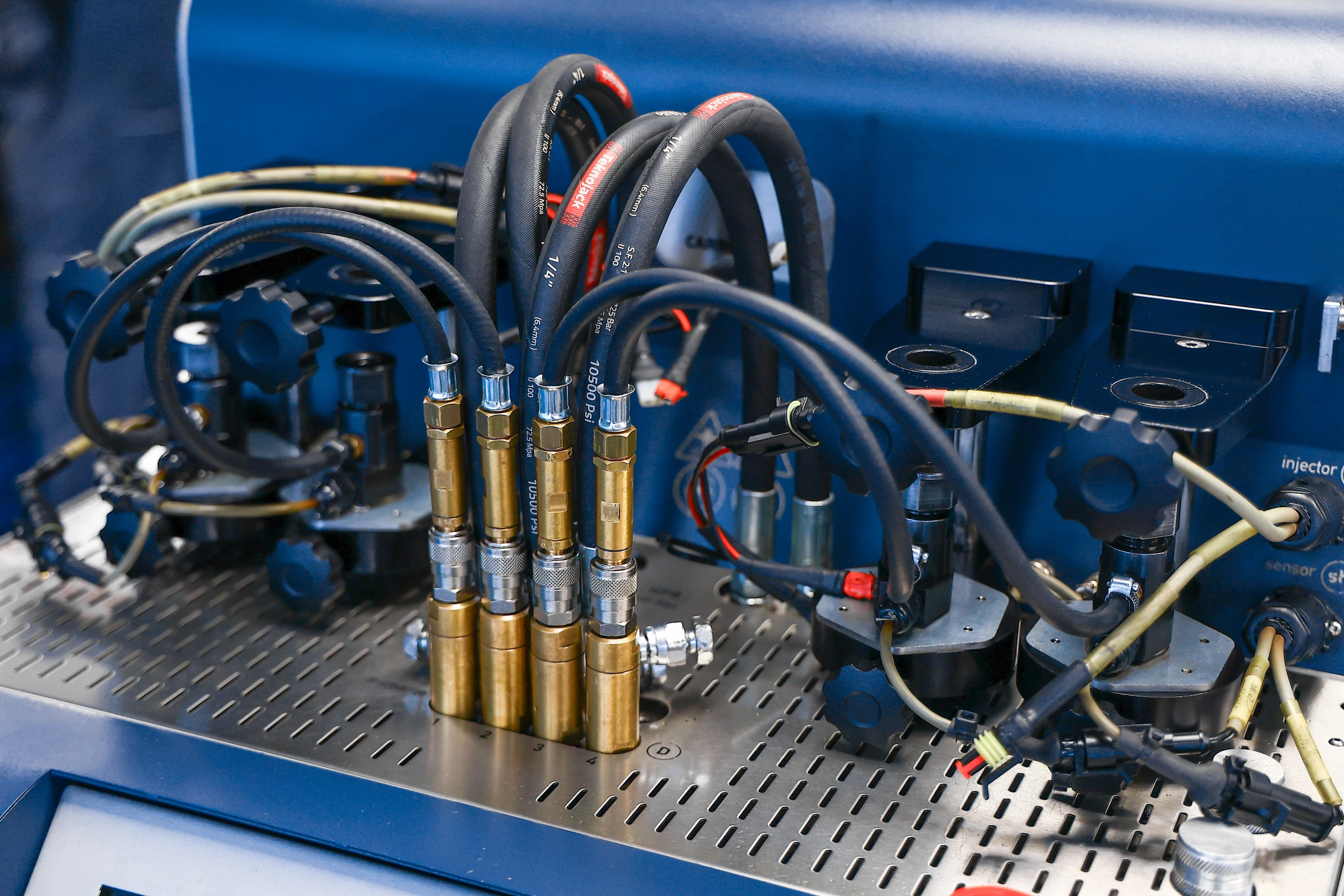

Testowanie wtryskiwaczy benzynowych na stanowisku Carbon Zapp GDU.4R - jak przeprowadzamy badanie wtrysków?

Obsługujemy wtryskiwacze różnych producentów, w tym Bosch, Continental/Siemens VDO, Delphi i Denso. Procedurę dobieramy do konstrukcji oraz numeru części, a wynik oceniamy na podstawie pomiarów i doświadczenia technika.

Do diagnostyki wtryskiwaczy benzynowych wykorzystujemy specjalistyczne stanowisko z rodziny Carbon Zapp GDU.4R, przeznaczone do profesjonalnej obsługi wtryskiwaczy benzynowych. Producent wskazuje, że GDU.4R-X obsługuje jednocześnie do czterech wtryskiwaczy GDI, a także klasyczne wtryskiwacze EFi. Aktualna specyfikacja GDU.4R-X podaje maksymalną możliwość ciśnieniową do 650 bar, funkcje płukania i serwisowania oraz kodowanie w obsługiwanych zastosowaniach. Rzeczywiste ciśnienia i kolejne punkty pomiarowe dobieramy zgodnie z typem wtryskiwacza i właściwym planem testowym.

Co sprawdzamy na stanowisku?

• ilość podawanego paliwa poprzez dynamiczny pomiar masowy,
• równomierność i powtarzalność dawkowania w kolejnych punktach testowych,
• pracę wtryskiwacza przy różnych warunkach ciśnienia i sterowania,
• czas reakcji dyszy, jeżeli dany test i konfiguracja wykorzystują odpowiedni czujnik,
• szczelność w punktach przewidzianych w procedurze,
• parametry elektryczne objęte planem dla danego rodzaju elementu,
• obraz rozpylania paliwa, który obserwujemy w przeznaczonej do tego komorze.

Dlaczego wykonujemy kilka punktów testowych?

Wtryskiwacz może uzyskać prawidłowy wynik w jednym punkcie, a jednocześnie dawkować niewłaściwie przy innym czasie sterowania lub ciśnieniu. Dlatego nie oceniamy sprawności na podstawie pojedynczego pomiaru.

Porównujemy zachowanie w różnych warunkach, ponieważ dopiero cały zestaw danych pokazuje, czy element prawidłowo reaguje od niewielkich dawek po większe obciążenie.

Jak interpretujemy wynik?

Wyniku nie oceniamy na podstawie jednej liczby. Uwzględniamy dane pomiarowe, wartości i tolerancje przypisane do danego planu testowego, procedury stanowiska oraz doświadczenie technika.

Ważne jest również porównanie kilku parametrów jednocześnie – prawidłowa dawka nie wyklucza problemu ze szczelnością, powtarzalnością, reakcją lub rozpylaniem.

Wynik przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja – co wykonujemy w naszym serwisie?

Kodowanie wtryskiwaczy

• Po wykonaniu pomiarów określamy indywidualną charakterystykę wtryskiwacza, jeżeli dana konstrukcja wykorzystuje kod korekcyjny.
• Nie zakładamy, że dwa wtryskiwacze o tym samym numerze pracują identycznie, ponieważ różnice produkcyjne i stopień zużycia mogą wpływać na ich rzeczywiste parametry.
• Na podstawie danych pomiarowych stanowisko określa charakterystykę elementu w zakresie przewidzianym przez producenta urządzenia i dostępny plan.
• Generujemy nowy kod korekcyjny wyłącznie dla obsługiwanych typów wtryskiwaczy, gdy dana technologia przewiduje taką procedurę.
• Kod przekazuje sterownikowi informację o indywidualnej charakterystyce wtryskiwacza, dzięki czemu sterowanie dawką uwzględnia różnice pomiędzy poszczególnymi elementami.
• Prawidłowe dane korekcyjne mają znaczenie dla dawkowania, biegu jałowego, spalania, emisji i kultury pracy silnika, jeśli dany system sterowania korzysta z kodowania.

Rewitalizacja elementów piezoelektrycznych

• W wybranych konstrukcjach wykonujemy rewitalizację elementu piezoelektrycznego, jeżeli jego budowa i wynik diagnostyki pozwalają na przeprowadzenie takiej procedury.
• Proces stosujemy tylko tam, gdzie jest technologicznie uzasadniony – nie każdy wtryskiwacz piezoelektryczny kwalifikuje się do takiej obsługi.
• Po wykonaniu czynności ponownie testujemy wtryskiwacz, aby sprawdzić jego rzeczywistą charakterystykę, a nie oceniać efekt wyłącznie na podstawie samego wykonania procedury.

Co klient otrzymuje po diagnostyce w naszym serwisie?

• Przekazujemy wynik diagnostyki, z którego wynika, jak wtryskiwacz zachowywał się podczas wykonanych prób.
• Przedstawiamy najważniejsze zmierzone parametry, zamiast ograniczać ocenę do określenia „sprawny” albo „niesprawny”.
• Informujemy o wyniku próby szczelności, jeżeli została przewidziana dla badanego elementu.
• Pokazujemy wartości dotyczące dawkowania paliwa w punktach objętych planem testowym.
• Podajemy wynik czasu reakcji, gdy konstrukcja wtryskiwacza i procedura obejmują taki pomiar.
• Oceniamy jakość rozpylania, dzięki czemu klient otrzymuje informację również o sposobie tworzenia strugi paliwa.
• Wykonujemy kontrolę po czyszczeniu, aby wynik pokazywał rzeczywisty efekt przeprowadzonych czynności.
• Przy kilku przekazanych sztukach porównujemy cały komplet, co pomaga wskazać wtryskiwacz odbiegający od pozostałych.
• Przekazujemy dokument potwierdzający badanie na stanowisku probierczym wraz z informacją o uzyskanym wyniku.
• Przygotowujemy indywidualny protokół parametrów, dzięki któremu wynik testu pozostaje udokumentowany.
• Przed zakończeniem zlecenia wykonujemy kontrolę końcową, aby sprawdzić stan elementu po przeprowadzonych pracach.
• Na wykonaną regenerację objętą warunkami usługi przekazujemy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Ile kosztuje diagnostyka wtryskiwacza benzynowego?

Sprawdzenie wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto.

Sprawdzenie wtryskiwacza bezpośredniego GDI/HPI kosztuje 103 zł netto.

Diagnostyka obejmuje test wstępny, czyszczenie oraz kontrolę końcową, a wskazane ceny dotyczą jednej sztuki.

Przed kontaktem telefonicznym warto przygotować numer znajdujący się na starym wtryskiwaczu albo dane samochodu i numer VIN. Na tej podstawie identyfikujemy właściwy podzespół i sprawdzamy dostępne warianty obsługi.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całe zlecenie realizujemy bez konieczności osobistej wizyty klienta w naszym serwisie. Organizujemy transport wtryskiwaczy do diagnostyki, a po zakończeniu prac odsyłamy podzespoły pod wskazany adres.

• Organizujemy odbiór wtryskiwaczy przez kuriera.
• Przyjmujemy przesyłki z całej Polski.
• Własne wtryskiwacze przyjmujemy do diagnostyki i dalszego procesu serwisowego.
• Nowe oraz zregenerowane podzespoły wysyłamy pod wskazany adres.
• Obsługujemy przesyłki DPD i InPost, w tym dostawy do Paczkomatów.
• Przy dostępności podzespołu wysyłkę realizujemy nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie, a dostępność części potrzebnych do dalszych prac może wpłynąć na termin przygotowania przesyłki.

Jak przygotować wtryskiwacz do wysyłki? Króćce i przyłącza należy zabezpieczyć przed zabrudzeniem, a wtryskiwacze umieścić w paczce tak, aby nie przemieszczały się podczas transportu. Do przesyłki warto dołączyć dane kontaktowe oraz informacje pozwalające przypisać elementy do zlecenia.

Jak wygląda zlecenie krok po kroku?

• Otrzymujemy numer wtryskiwacza albo dane pojazdu i VIN.
• Organizujemy odbiór przesyłki pod wskazanym adresem.
• Po przyjęciu podzespołu wykonujemy identyfikację oraz test wstępny.
• Przeprowadzamy przewidziane czyszczenie i ponowną kontrolę parametrów.
• Przekazujemy wynik diagnostyki i informację o stanie wtryskiwacza.
• Jeżeli wynik wskazuje potrzebę dalszych prac, przedstawiamy odpowiedni zakres obsługi.
• Po zakończeniu zlecenia wysyłamy własny wtryskiwacz albo dobrany podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT – co pokazują?

Korekty paliwowe odczytywane ze sterownika silnika są informacją o tym, w jaki sposób sterownik modyfikuje dawkę paliwa, aby utrzymać właściwy skład mieszanki.

• STFT – Short Term Fuel Trim to korekta krótkoterminowa, która zmienia się na bieżąco wraz z aktualnymi warunkami pracy silnika.
• LTFT – Long Term Fuel Trim jest korektą długoterminową wynikającą z adaptacji sterownika na podstawie wcześniejszej pracy układu.
• Korekta dodatnia, np. +10%, oznacza, że sterownik zwiększa dawkę paliwa względem wartości bazowej.
• Korekta ujemna, np. –10%, oznacza, że sterownik zmniejsza dawkę paliwa.
• Wartości znajdujące się blisko 0% oznaczają niewielką potrzebę korygowania dawki, ale zawsze oceniamy je razem z warunkami pracy silnika i pozostałymi danymi diagnostycznymi.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny

• osady i nagar na elementach wtryskiwacza,
• zanieczyszczenia znajdujące się w paliwie,
• ograniczenie drożności wewnętrznych kanałów,
• nieprawidłowa praca cewki lub układu sterującego,
• utrata szczelności,
• zużycie części rozpylającej i pogorszenie jakości strugi paliwa.

Możliwe skutki

• nierówna praca silnika,
• zwiększone zużycie paliwa,
• szarpanie podczas przyspieszania,
• pogorszenie osiągów,
• nieprawidłowy skład mieszanki,
• zwiększone obciążenie katalizatora.

Jaki wpływ ma jakość benzyny?

Paliwo niskiej jakości oraz obecne w nim zanieczyszczenia sprzyjają powstawaniu osadów i ograniczeniu drożności precyzyjnych kanałów wtryskiwacza. Długo przechowywana benzyna starzeje się i zmienia swoje właściwości, a zawarte w paliwie biokomponenty mogą zwiększać znaczenie problemu pochłaniania wilgoci. Woda oraz drobne zanieczyszczenia pogarszają warunki pracy elementów układu paliwowego. Z czasem skutkiem może być pogorszenie dawkowania, rozpylania i powtarzalności pracy wtryskiwacza.

Dlaczego warto zlecić diagnostykę w specjalistycznym serwisie?

• Mamy ponad 30 lat doświadczenia w diagnostyce i obsłudze precyzyjnych podzespołów układów paliwowych, dlatego wyniku nie interpretujemy wyłącznie na podstawie jednej wartości.
• Korzystamy ze specjalistycznego stanowiska Carbon Zapp GDU.4R-X, które obsługuje jednocześnie cztery wtryskiwacze GDI oraz wtryskiwacze EFi i pozwala wykonywać testy zgodnie z odpowiednim planem.
• Stanowisko ma możliwość pracy w układzie wysokociśnieniowym do 650 bar, przy czym ciśnienie rzeczywistego testu zawsze dobieramy do konkretnego wtryskiwacza, a nie do maksymalnych możliwości maszyny.
• Wykonujemy test przed rozpoczęciem właściwych czynności serwisowych, dzięki czemu znamy stan wejściowy wtryskiwacza.
• Po czyszczeniu lub regeneracji przeprowadzamy kontrolę końcową, dlatego efekt prac potwierdzamy pomiarem.
• Obsługujemy zarówno układy GDI/HPI, jak i MPI/PFI, korzystając z procedury odpowiadającej budowie danego elementu.
• Wydzielamy osobne stanowiska do kolejnych etapów obsługi, aby ograniczyć ryzyko ponownego zanieczyszczenia wcześniej oczyszczonych części.
• Każdy wtryskiwacz oznaczamy i przypisujemy do konkretnego zlecenia, a drobne elementy przechowujemy w przeznaczonych do tego pojemnikach.
• W obsługiwanych konstrukcjach wykonujemy kodowanie, jeżeli technologia wtryskiwacza wykorzystuje indywidualne dane korekcyjne.
• Dokumentujemy wyniki badań, dzięki czemu klient otrzymuje dane z testów, a nie wyłącznie ustną ocenę podzespołu.
• Obsługujemy zlecenia wysyłkowo z całej Polski, dlatego diagnostyka nie wymaga osobistego przyjazdu.

FAQ

Czy w BMW X3 G01 20i, 30i, M40i i 30e występują wtryskiwacze MPI czy GDI?
W wymienionych wersjach stosowany jest bezpośredni wtrysk benzyny High Precision Injection, czyli HPI/GDI. Dokładny wtryskiwacz identyfikujemy jednak po numerze części albo danych pojazdu i VIN.

Czy sam test dawkowania wystarczy do oceny wtryskiwacza?
Nie. Sprawdzamy również inne parametry objęte procedurą, ponieważ prawidłowa dawka w jednym punkcie nie wyklucza nieszczelności, niestabilnej pracy, opóźnionej reakcji lub nieprawidłowego rozpylania.

Ile kosztuje sprawdzenie wtryskiwacza bezpośredniego GDI/HPI?
Diagnostyka jednej sztuki kosztuje 103 zł netto i obejmuje test wstępny, czyszczenie oraz kontrolę końcową.

Czy po czyszczeniu wtryskiwacz jest ponownie testowany?
Tak. Wykonujemy kontrolę końcową i porównujemy wynik z pomiarami uzyskanymi wcześniej, aby sprawdzić rzeczywistą zmianę parametrów.

Czy wtryskiwacze można przesłać kurierem?
Tak. Organizujemy odbiór kurierski z całej Polski, przyjmujemy własne wtryskiwacze do diagnostyki i procesu serwisowego, a po zakończeniu prac wysyłamy podzespoły pod wskazany adres.

Diagnostyka wtryskiwaczy BMW X3 G01 – kontakt

W przypadku BMW X3 G01 20i, 30i, M40i lub 30e cenę, dostępność oraz właściwy wariant obsługi sprawdzamy pod numerem 601 856 277. W Pawlik Diesel Service dobieramy wtryskiwacze po numerze starej części lub VIN, organizujemy odbiór kurierski własnych wtryskiwaczy do diagnostyki i procesu serwisowego, a dostępne podzespoły zregenerowane lub nowe wysyłamy na terenie całej Polski.
