Sprawdzenie czyszczenie i regeneracja wtryskiwaczy benzynowych Renault Scenic III MPI PFI GDI DI 1.2 TCe 1.6 już od 49 zł

W naszej pracowni wykonujemy kompleksową diagnostykę wtryskiwaczy pośredniego oraz bezpośredniego wtrysku benzyny. Obsługujemy systemy MPI/PFI, GDI, FSI, TFSI, TSI, EcoBoost i inne rozwiązania benzynowe. Badania prowadzimy na profesjonalnych stanowiskach probierczych, a wyniki analizują technicy zajmujący się aparaturą wtryskową.

Renault Scenic III występował między innymi z benzynowym 1.6 16V K4M oraz 1.2 TCe H5F. Wersja 1.6 wykorzystuje wielopunktowy wtrysk pośredni MPI/PFI, natomiast 1.2 TCe H5F ma bezpośredni wtrysk benzyny GDI DI. Sam producent Renault potwierdza dla Scenic III silniki K4M 1598 cm³ oraz H5F Turbo 1197 cm³.

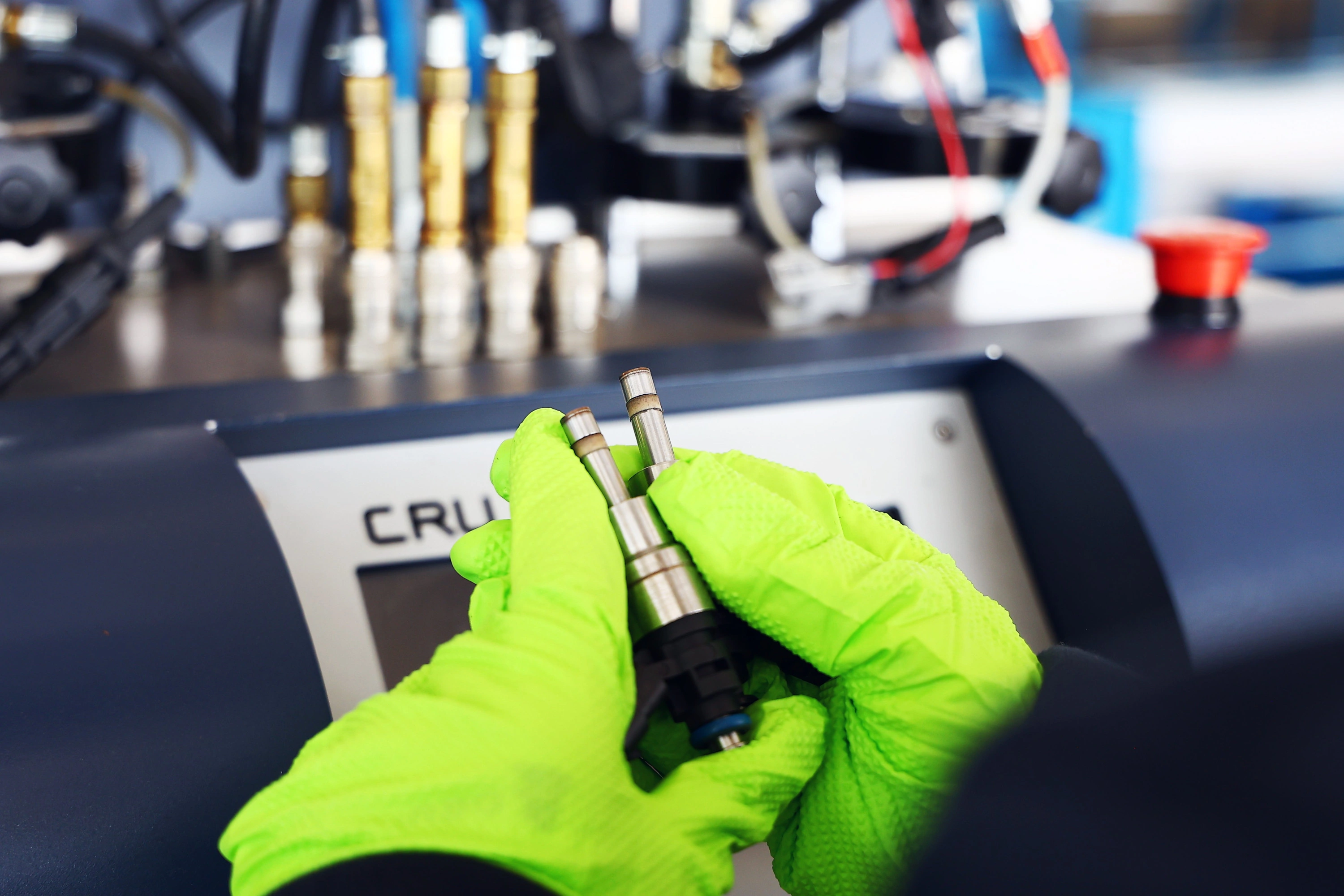

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Nie rozpoczynamy od założenia, że część wymaga czyszczenia albo wymiany. Najpierw zbieramy wyniki, które pokazują rzeczywisty sposób jej pracy.

Kontrola elektryczna

Sprawdzamy parametry elektryczne odpowiednie dla konstrukcji danego wtryskiwacza. Przykładowy wynik może wynosić 12,4 Ω w układzie, w którym pomiar rezystancji ma zastosowanie, ale nie jest to uniwersalna wartość dla wszystkich części.

Próba szczelności

Kontrolujemy, czy wtryskiwacz pozostaje zamknięty, gdy nie otrzymuje sygnału otwarcia. Wynik zapisujemy zgodnie z warunkami konkretnego testu, na przykład jako brak wykrytego wycieku podczas ustalonej próby.

Nieszczelny może przepuszczać paliwo po zakończeniu sterowania albo podawać zbyt dużą ilość benzyny. Dlatego wynik szczelności analizujemy niezależnie od pomiaru dawki.

Pomiar dawkowania

Mierzymy ilość medium podawaną przy ustalonym czasie i warunkach testowych. Przykładowy wynik 42,3 ml/30 s pokazuje formę odczytu, ale nie jest wartością referencyjną dla konkretnego wtryskiwacza Scenic III.

Test dynamiczny

Sterujemy wtryskiwaczem zmiennymi impulsami, aby sprawdzić jego zachowanie poza jednym stałym punktem. Element może mieć właściwy wynik przy dłuższym otwarciu, a przy krótkich impulsach wykazywać niestabilność.

Powtarzalność dawkowania

Wykonujemy ten sam pomiar kilka razy i sprawdzamy, jak duży jest rozrzut. Seria 18,5 ml, 18,4 ml i 18,5 ml jest bardziej powtarzalna niż 18,5 ml, 17,2 ml i 19,0 ml.

Minimalna dawka

Jeżeli plan testowy obejmuje taki punkt, sprawdzamy wtryskiwacz przy krótkim czasie sterowania. To zakres, w którym mogą ujawnić się opóźniona reakcja albo niestabilne otwieranie.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Czas reakcji

W konstrukcjach objętych takim pomiarem kontrolujemy reakcję dyszy na sterowanie. Wynik może być podawany w milisekundach i zawsze odnosimy go do właściwego planu testowego.

Praca w różnych punktach

Jeżeli procedura przewiduje kilka poziomów sterowania lub ciśnienia, nie ograniczamy badania do jednego ustawienia. Porównujemy zachowanie wtryskiwacza w kolejnych punktach.

Ocena rozpylania

Kontrolujemy sposób tworzenia strugi. Prawidłowa całkowita ilość paliwa nie oznacza jeszcze prawidłowego rozpylania, dlatego te dwie cechy należy oceniać oddzielnie.

Istotne jest również to, że sam wzrost dawki po czyszczeniu nie zawsze oznacza poprawę. Wynik jest korzystny wtedy, gdy zbliża się do właściwej charakterystyki, kolejne próby stają się bardziej powtarzalne, a cały komplet pracuje równiej.

Dlaczego badamy każdy wtryskiwacz oddzielnie i sprawdzamy cały komplet?

Każdą sztukę mierzymy osobno, a następnie porównujemy zestaw.

• Poszczególne elementy mogą mieć inny poziom zabrudzenia i zużycia.
• Prawidłowy wynik jednej sztuki nie potwierdza sprawności pozostałych.
• Porównujemy dawkowanie, szczelność, reakcję i wszystkie pozostałe parametry objęte procedurą.
• Szukamy również części, której wynik jeszcze mieści się w zakresie, ale wyraźnie odbiega od reszty kompletu.
• Zestawienie wszystkich wyników pozwala ocenić równomierność pracy.

Przykładowo wartości 41,8 ml, 41,9 ml, 42,0 ml i 38,6 ml pokazują wyraźną różnicę jednej sztuki. Same liczby są orientacyjne, ale dobrze pokazują przewagę testowania całego kompletu.

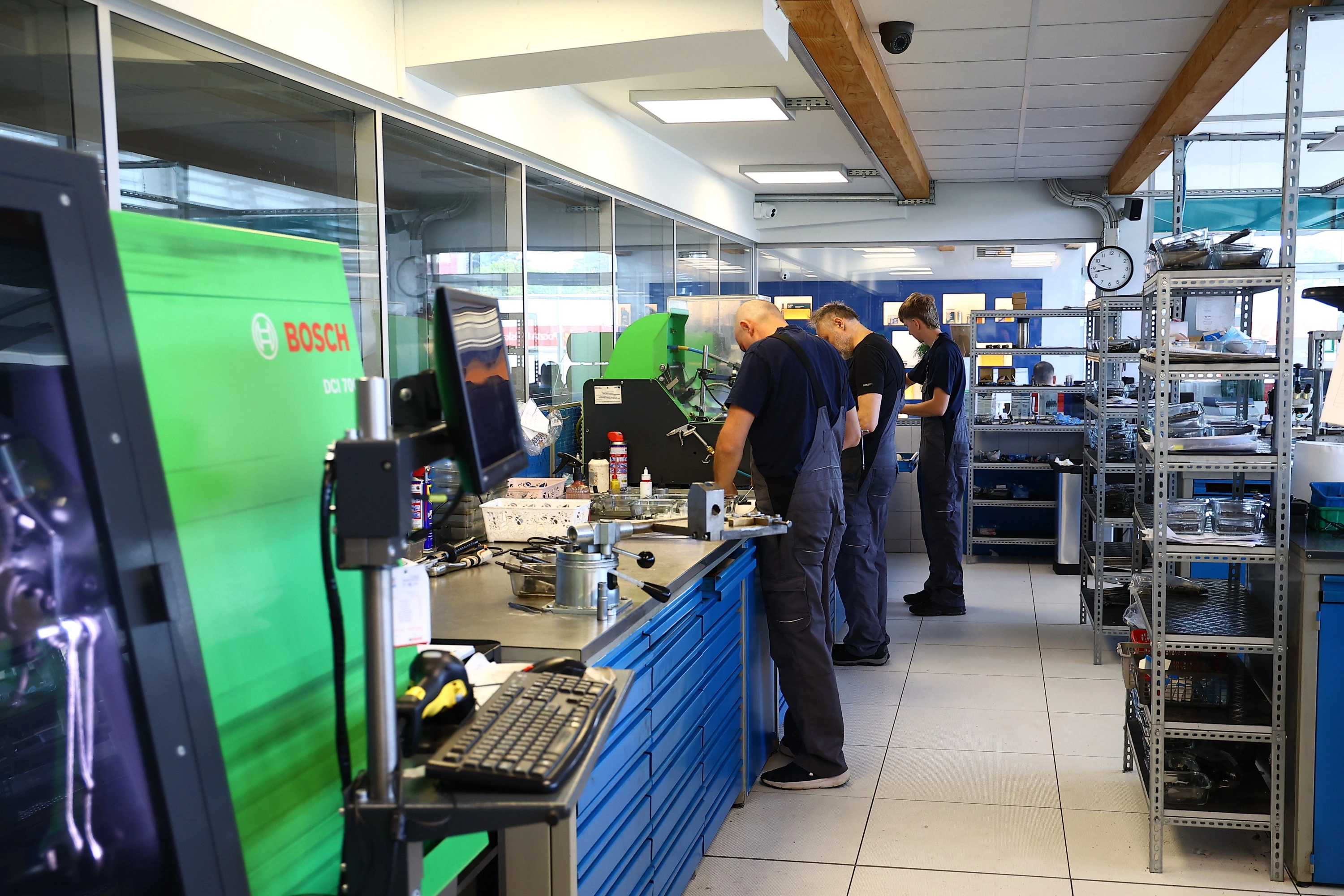

Jak wygląda przyjęcie wtryskiwaczy do naszej pracowni?

Każde zlecenie zaczynamy od identyfikacji części.

• Odczytujemy numer katalogowy.
• Identyfikujemy producenta.
• Określamy technologię wtrysku.
• Potwierdzamy zastosowanie w konkretnym silniku.
• Oglądamy korpus, końcówkę i złącza.
• Sprawdzamy widoczne uszkodzenia mechaniczne.
• Kontrolujemy elementy elektryczne.
• Oznaczamy każdą sztukę i przypisujemy ją do konkretnego zlecenia.

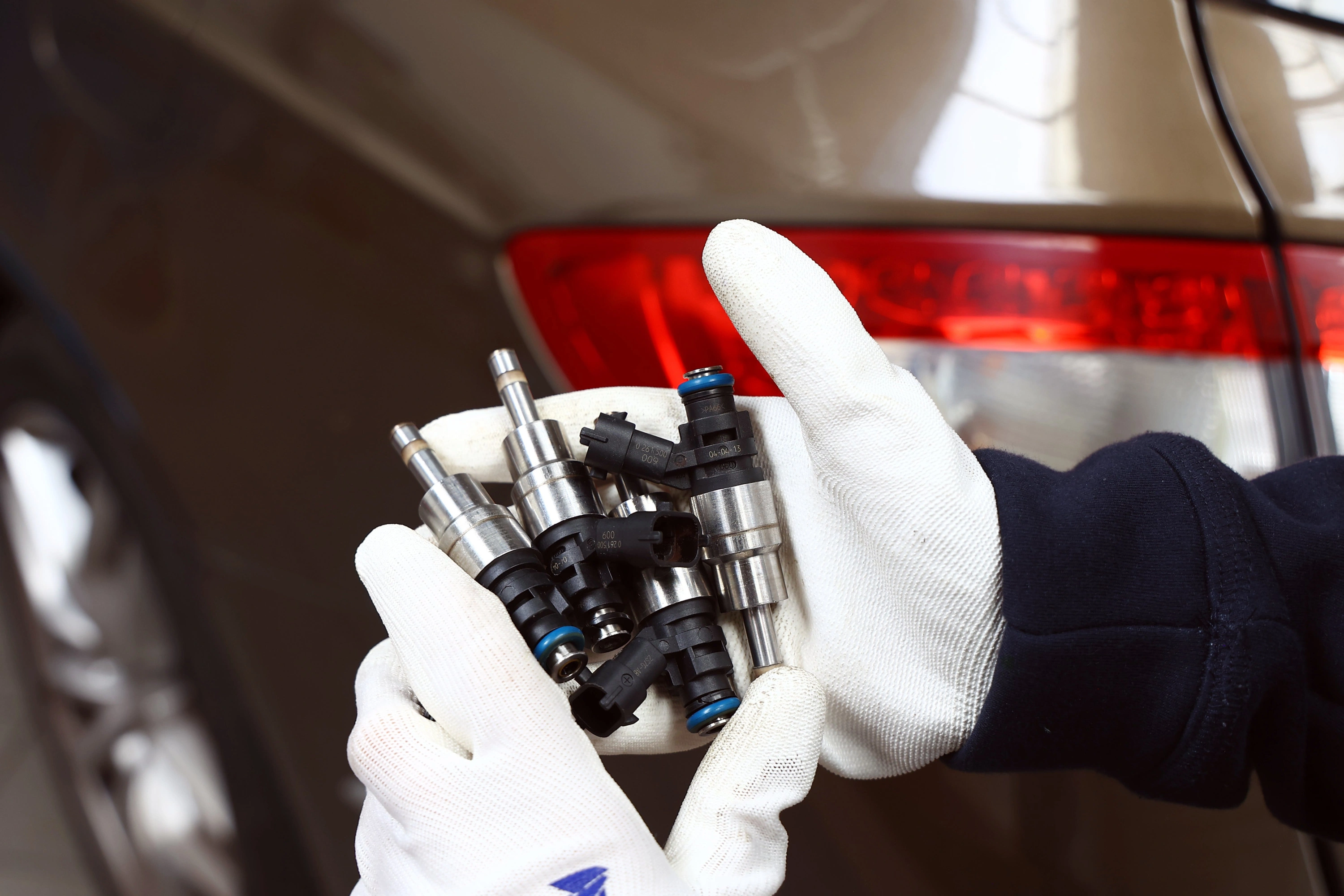

Przy Renault Scenic III ważne jest rozróżnienie 1.6 MPI/PFI od 1.2 TCe GDI DI. Do pewnego doboru wykorzystujemy numer starego wtryskiwacza albo VIN.

Wtrysk pośredni kontra bezpośredni MPI/PFI a GDI DI

Czyszczenie wtryskiwaczy Renault Scenic III – cały proces wykonujemy w naszej pracowni

Wtryskiwacze przekazane do nas przechodzą w naszej pracowni cały ciąg czynności od pomiaru początkowego do testu końcowego. Czyszczenie nie jest osobnym etapem wykonywanym bez wiedzy o wcześniejszych parametrach.

• Najpierw sprawdzamy każdą sztukę i zapisujemy wynik początkowy.
• Czyszczenie ultradźwiękowe wykonujemy w naszej pracowni na przeznaczonym do tego stanowisku, jeżeli konstrukcja części pozwala na tę metodę.
• Czyszczenie wewnętrzne również wykonujemy u nas, dobierając procedurę do technologii MPI/PFI albo GDI.
• Jeżeli konstrukcja i procedura przewidują właściwe płukanie, przeprowadzamy je na naszym wyposażeniu.
• Po czyszczeniu ponownie montujemy części na stanowisku.
• Wykonujemy kontrolę końcową w tych samych punktach, które pozwalają porównać rezultat.
• Analizujemy nie tylko zmianę dawki, ale również rozrzut kolejnych prób i różnice pomiędzy sztukami.

Po czyszczeniu wtryskiwaczy benzynowych wynik końcowy jest dla nas ważniejszy niż sam fakt wykonania procesu. Jeżeli parametry nie poprawiły się, nie przedstawiamy czyszczenia jako rozwiązania problemu.

To szczególnie ważne w przypadku kompletu. Może się zdarzyć, że średnia dawka wszystkich czterech części poprawi się, ale jedna sztuka nadal wyraźnie odstaje od pozostałych. Dlatego oceniamy równocześnie wartość pomiaru i rozrzut w obrębie zestawu.

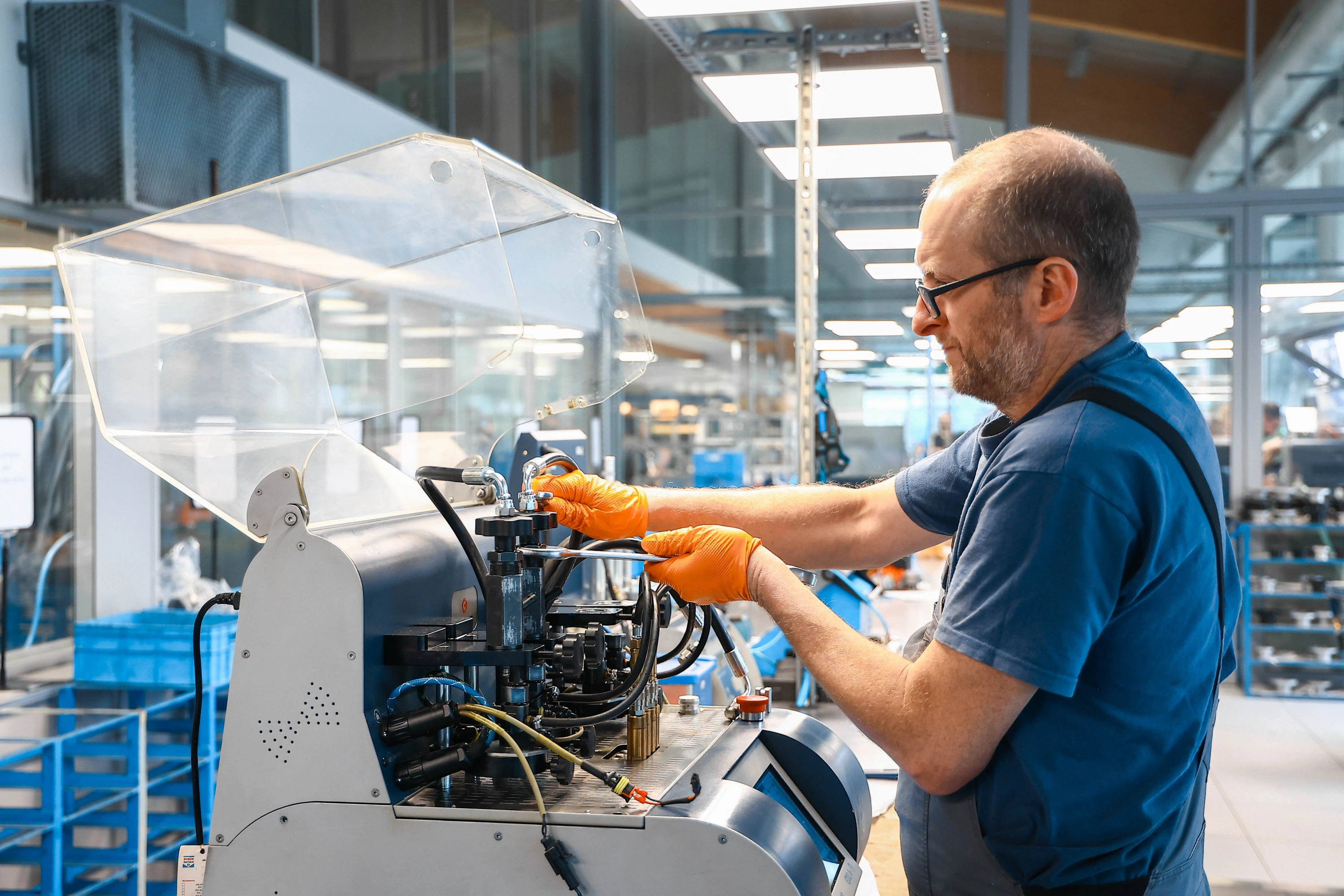

Testowanie wtryskiwaczy na Carbon Zapp GDU.4R|X

Do specjalistycznej diagnostyki wtryskiwaczy benzynowych wykorzystujemy Carbon Zapp GDU.4R|X.

Stanowisko jest przeznaczone do obsługi bezpośrednich wtryskiwaczy GDI oraz klasycznych benzynowych EFi. Producent potwierdza możliwość jednoczesnego testowania czterech wtryskiwaczy, funkcje kodowania dla obsługiwanych GDI oraz procedury płukania i obsługi serwisowej.

Dla konwencjonalnych MPFi dokumentacja przewiduje testy niskociśnieniowe w zakresie 0–10 bar. Stanowisko obsługuje także nową generację wysokociśnieniowych GDI.

Maksymalna zdolność ciśnieniowa GDU.4R|X wynosi 650 bar. Nie jest to ciśnienie, które stosujemy do każdego wtryskiwacza. Rzeczywisty punkt testowy wynika z konstrukcji części i planu pomiarowego.

Dokumentacja stanowiska podaje dla dynamicznego czujnika pomiarowego XKM dokładność ±0,1%, powtarzalność ±0,05% oraz zakres 1–1000 ml/min. Parametry te dotyczą tego konkretnego toru pomiarowego, a nie wszystkich funkcji urządzenia.

Jakie parametry rzeczywiście mierzy stanowisko?

Na podstawie dokumentacji producenta wykorzystujemy między innymi:

• dynamiczny pomiar ilości medium,
• pomiar czasu reakcji dyszy przez czujnik RSP,
• pomiary w punktach wynikających z automatycznych planów testowych,
• porównanie pracy maksymalnie czterech wtryskiwaczy,
• testy MPFi przy niskim ciśnieniu,
• wysokociśnieniowe testy GDI.

GDU.4R|X posiada również funkcję płukania wstecznego oraz funkcję rewitalizacji stosu piezo dla odpowiednich konstrukcji GDI.

Jakie wyniki analizujemy?

Nie interesuje nas jedna liczba w oderwaniu od pozostałych danych. Analizujemy wartość w konkretnym punkcie, powtarzalność kolejnych prób i różnice pomiędzy wszystkimi badanymi sztukami.

Szczególnie wartościowy diagnostycznie jest przypadek, gdy cztery części osiągają podobną dawkę przy większym wysterowaniu, ale jedna zaczyna odbiegać przy krótszym impulsie. Właśnie dlatego wynik jednego punktu nie wystarcza do oceny całej charakterystyki.

Jak interpretujemy wyniki?

Bierzemy pod uwagę:

• dane ze stanowiska,
• wartości przewidziane dla konkretnego planu,
• przebieg kolejnych testów,
• różnicę między sztukami,
• doświadczenie technika.

Nie stosujemy jednego uniwersalnego limitu dla wszystkich wtryskiwaczy benzynowych.

Porównanie wyników przed i po czyszczeniu

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie dotyczy konstrukcji, które wykorzystują indywidualną charakterystykę korekcyjną. Nie przypisujemy tej czynności automatycznie każdemu wtryskiwaczowi Scenic III.

• Najpierw wykonujemy pomiary objęte planem właściwym dla części.
• Ustalamy indywidualną charakterystykę konkretnej sztuki.
• Dwa wtryskiwacze tego samego typu mogą wykazywać mierzalne różnice.
• Jeżeli technologia wykorzystuje kod korekcyjny, realizujemy właściwą procedurę.
• Kod powstaje na podstawie charakterystyki ustalonej podczas pomiarów.
• Dane korekcyjne pozwalają sterownikowi uwzględnić właściwości konkretnej części.
• Prawidłowa korekcja wpływa na sterowanie dawką, stabilność pracy, zużycie paliwa oraz emisję.

Producent potwierdza możliwość kodowania obsługiwanych konstrukcji GDI na GDU.4R|X, przy czym dostępność zależy od aplikacji i bazy urządzenia.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach GDI wyposażonych w stos piezoelektryczny wykonujemy rewitalizację wtedy, gdy pozwalają na to budowa elementu oraz wynik diagnostyki. Dokumentacja GDU.4R|X potwierdza funkcję regeneracji stosu piezo po czyszczeniu wewnętrznym i płukaniu wstecznym.

Nie jest to standardowa procedura dla każdego wtryskiwacza Renault Scenic III.

Co otrzymuje klient po diagnostyce?

Po zakończeniu badań przekazujemy wynik wynikający z rzeczywistych pomiarów.

• Przekazujemy ocenę każdej badanej sztuki.
• Zestawiamy najważniejsze parametry objęte planem.
• Informujemy o wyniku próby szczelności.
• Przekazujemy dane dotyczące dawkowania.
• Jeżeli procedura obejmuje czas reakcji, pokazujemy również ten wynik.
• Przekazujemy rezultat kontroli po czyszczeniu.
• Przy komplecie porównujemy poszczególne wtryskiwacze.
• Dokumentujemy wynik badania na stanowisku probierczym.
• Przekazujemy indywidualny protokół parametrów.
• Każde zlecenie kończymy kontrolą jakości.
• Na wykonaną usługę zapewniamy 24-miesięczną pisemną gwarancję bez limitu kilometrów.

Wynik końcowy pokazuje nie tylko stan części po zakończeniu prac. Pozwala również zobaczyć, czy zmieniła się dawka, powtarzalność, szczelność oraz zgodność całego zestawu.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Sprawdzenie wtrysku pośredniego kosztuje 45 zł netto za jedną sztukę.

Sprawdzenie wtrysku bezpośredniego kosztuje 103 zł netto za jedną sztukę.

W przypadku Scenic III 1.6 MPI/PFI stosujemy procedurę właściwą dla wtrysku pośredniego. Dla 1.2 TCe GDI DI dobieramy test dla wtrysku bezpośredniego.

Przed kontaktem przygotuj numer starego wtryskiwacza albo VIN Renault Scenic III. Dzięki temu potwierdzamy właściwe zastosowanie przed doborem podzespołu.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Cały proces zlecenia realizujemy także bez osobistej wizyty w naszej pracowni.

• Organizujemy odbiór kurierski ze wskazanego adresu.
• Przyjmujemy części z całej Polski.
• Własne wtryskiwacze można przekazać do diagnostyki, czyszczenia i dalszego procesu serwisowego.
• Po zakończeniu prac odsyłamy części pod wskazany adres.
• Wysyłamy również dostępne podzespoły nowe i zregenerowane.
• Dostawa jest realizowana przez DPD, InPost lub do Paczkomatu.
• Dostępny podzespół przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Dostępność części potrzebnych do dalszych czynności może wpłynąć na termin przygotowania przesyłki.

Jak przygotować część do wysyłki?

Zabezpiecz króćce i delikatne elementy oraz unieruchom wtryskiwacze w opakowaniu. Do przesyłki dołącz dane kontaktowe i informacje umożliwiające identyfikację zlecenia.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz nam numer wtryskiwacza albo VIN Renault Scenic III.
• Organizujemy odbiór przesyłki.
• Po przyjęciu identyfikujemy każdą sztukę.
• Wykonujemy test wstępny.
• Cały proces czyszczenia przeprowadzamy w naszej pracowni.
• Ponownie wykonujemy badania.
• Porównujemy parametry przed i po czyszczeniu.
• Przekazujemy wynik diagnostyki i ocenę stanu części.
• Jeżeli potrzebne są kolejne czynności, określamy ich zakres.
• Po zakończeniu zlecenia wysyłamy podzespół pod wskazany adres.

Korekty paliwowe STFT i LTFT

Korekty paliwowe pokazują, jak sterownik zmienia bazową ilość paliwa w odpowiedzi na obserwowany skład mieszanki.

• STFT pokazuje krótkoterminową, bieżącą zmianę.
• LTFT przedstawia korekcję utrwaloną podczas dłuższej pracy.
• Korekta dodatnia oznacza zwiększanie dawki względem wartości bazowej.
• Korekta ujemna oznacza jej zmniejszanie.

Przykładowe STFT +7% oznacza chwilowe zwiększenie dawki względem wartości bazowej. Sama wartość nie potwierdza jednak uszkodzenia wtryskiwacza.

Ważne jest również to, że korekta całego banku cylindrów nie pokazuje bezpośrednio dawkowania każdej sztuki. Jedna część może odbiegać od pozostałych, a sterownik nadal próbuje kompensować wynik całego układu.

Z tego powodu korekty traktujemy jako informację pomocniczą. Bezpośrednie porównanie wymontowanych wtryskiwaczy na stanowisku daje dane dotyczące każdej części osobno.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Do nieprawidłowości, które wykrywamy podczas diagnostyki, należą:

• osady i nagar,
• zanieczyszczenia obecne w benzynie,
• ograniczenie drożności kanałów,
• nieprawidłowa praca części elektrycznej,
• nieszczelność,
• pogorszenie rozpylania związane ze stanem końcówki.

Skutkiem mogą być:

• nierówna praca silnika,
• zwiększone zużycie paliwa,
• szarpanie,
• pogorszenie osiągów,
• niewłaściwy skład mieszanki,
• zwiększone obciążenie katalizatora.

Objawy uszkodzonych wtryskiwaczy benzynowych nie są charakterystyczne wyłącznie dla jednej części. Nierówną pracę, trudniejszy rozruch albo utratę mocy mogą powodować także zapłon, dolot, ciśnienie paliwa czy czujniki.

Dlatego przed decyzją o dalszej obsłudze wykonujemy profesjonalny test. Pozwala on oddzielić podejrzenie wynikające z pracy silnika od rzeczywistych parametrów badanego elementu.

Jak jakość benzyny wpływa na wtryskiwacze?

Starzejąca się benzyna może tworzyć produkty utleniania i osady. Biokomponenty zwiększają znaczenie właściwych warunków przechowywania paliwa, szczególnie przy obecności wilgoci.

Drobne zanieczyszczenia mogą ograniczać przepływ przez niewielkie kanały. Osady w rejonie części rozpylającej mogą zmieniać również kształt strugi.

W Scenic III 1.2 TCe GDI końcówka pracuje w innych warunkach niż w 1.6 MPI/PFI. To dodatkowy powód, dla którego identyczne objawy nie oznaczają identycznej procedury diagnostycznej.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy naszej specjalistycznej pracowni?

Proces opieramy na danych przed wykonaniem właściwych czynności i po ich zakończeniu.

• Mamy ponad 30 lat doświadczenia w obsłudze aparatury wtryskowej.
• Korzystamy ze specjalistycznych stanowisk do wtryskiwaczy benzynowych.
• Pracujemy między innymi na Carbon Zapp GDU.4R|X.
• Obsługujemy MPI/PFI i wysokociśnieniowe GDI.
• Wykonujemy test przed czyszczeniem.
• Całe czyszczenie realizujemy w naszej pracowni.
• Po czyszczeniu ponownie wykonujemy pomiary.
• Porównujemy wynik każdej sztuki przed i po procesie.
• Analizujemy również rozrzut w obrębie całego kompletu.
• Dokumentujemy rezultaty.
• W obsługiwanych konstrukcjach wykonujemy dostępne procedury kodowania.
• Korzystamy z wydzielonych stanowisk do poszczególnych etapów pracy.
• Każdą część przypisujemy do konkretnego zlecenia.
• Przyjmujemy zlecenia wysyłkowe z całej Polski.

W Scenic III istotne jest to, że w ramach jednego modelu spotykamy zupełnie odmienne układy benzynowe. 1.6 MPI/PFI i 1.2 TCe GDI DI wymagają innych warunków pomiarowych, dlatego numer części i prawidłowa identyfikacja są podstawą diagnostyki.

FAQ – wtryskiwacze benzynowe Renault Scenic III

Czy Renault Scenic III 1.2 TCe ma bezpośredni wtrysk benzyny?

Tak. Scenic III 1.2 TCe z silnikiem H5F wykorzystuje bezpośredni wtrysk benzyny.

Czy Renault Scenic III 1.6 ma MPI/PFI?

Benzynowy 1.6 16V K4M wykorzystuje wielopunktowy wtrysk pośredni MPI.

Czy większa dawka po czyszczeniu zawsze jest lepszym wynikiem?

Nie. Liczy się zgodność z właściwym zakresem oraz powtarzalność. Zbyt duża dawka także oznacza nieprawidłowość.

Dlaczego warto porównać cały komplet?

Ponieważ jedna sztuka może osiągać wynik wyraźnie inny od pozostałych, mimo że wszystkie nadal reagują na sterowanie.

Czy wynik testu pokaże, czy czyszczenie rzeczywiście pomogło?

Tak. Porównujemy te same parametry przed procesem i po nim, dzięki czemu widzimy rzeczywistą zmianę dawkowania, szczelności i powtarzalności.

Sprawdzenie i regeneracja wtryskiwaczy Renault Scenic III 1.2 TCe 1.6 – kontakt

Jeżeli chcesz sprawdzić wtryskiwacze Renault Scenic III 1.2 TCe GDI DI albo 1.6 MPI PFI, skontaktuj się z Pawlik Diesel Service pod numerem 601 856 277.

W naszej pracowni wykonujemy diagnostykę, pełny proces czyszczenia oraz kontrolę końcową przekazanych wtryskiwaczy. Jeżeli potrzebny jest inny podzespół, sprawdzamy dostępność części zregenerowanej albo nowej.

Przygotuj numer starego wtryskiwacza, dane Renault Scenic III lub VIN. Na tej podstawie potwierdzamy zastosowanie, cenę i dostępność.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.
