W naszej pracowni wykonujemy diagnostykę, czyszczenie i kontrolę benzynowych wtryskiwaczy pracujących w układach pośrednich MPI/PFI oraz bezpośrednich GDI, FSI, TFSI i TSI. Badania prowadzimy na specjalistycznych stanowiskach probierczych, sprawdzając nie tylko dawkę, lecz także szczelność, reakcję elektryczną, powtarzalność oraz sposób rozpylania paliwa.

Volkswagen Touran II 5T wymaga dokładnego ustalenia wersji silnika jeszcze przed doborem procedury badania. W tej generacji występowały jednostki 1.0, 1.2, 1.4, 1.5 i 1.8 TSI. Szczególnie istotny jest silnik 1.8 TSI z rodziny EA888 III, w którym występuje zarówno wtrysk bezpośredni, jak i wtrysk do kolektora dolotowego.

Touran II 5T – od kodu silnika zależy właściwa identyfikacja wtryskiwacza

W Touranie II 5T właściwe rozpoznanie wtryskiwacza jest pierwszym etapem przed rozpoczęciem badań. Sama nazwa modelu ani pojemność silnika nie wystarczają, ponieważ w obrębie jednej generacji stosowano różne rozwiązania konstrukcyjne i odmiany układu paliwowego.

Dlatego przed testem odczytujemy oznaczenia z wymontowanego elementu i zestawiamy je z danymi pojazdu. W razie potrzeby wykorzystujemy również numer VIN, aby potwierdzić właściwą wersję i uniknąć przypisania wtryskiwacza do niewłaściwej procedury.

Prawidłowa identyfikacja ma bezpośrednie znaczenie dla dalszej diagnostyki – pozwala dobrać odpowiedni testplan, sposób sterowania oraz zakres kontroli właściwy dla konkretnej konstrukcji.

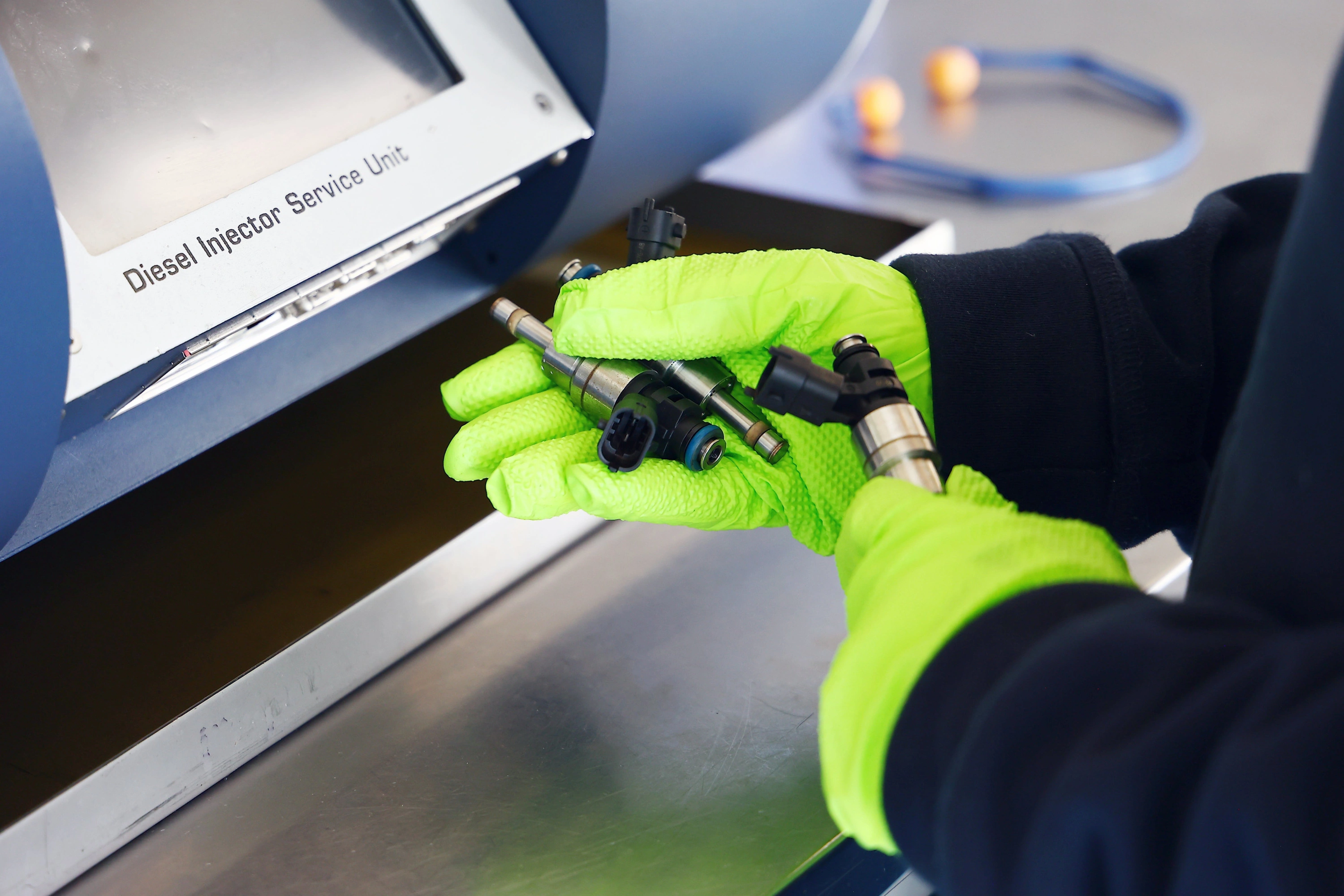

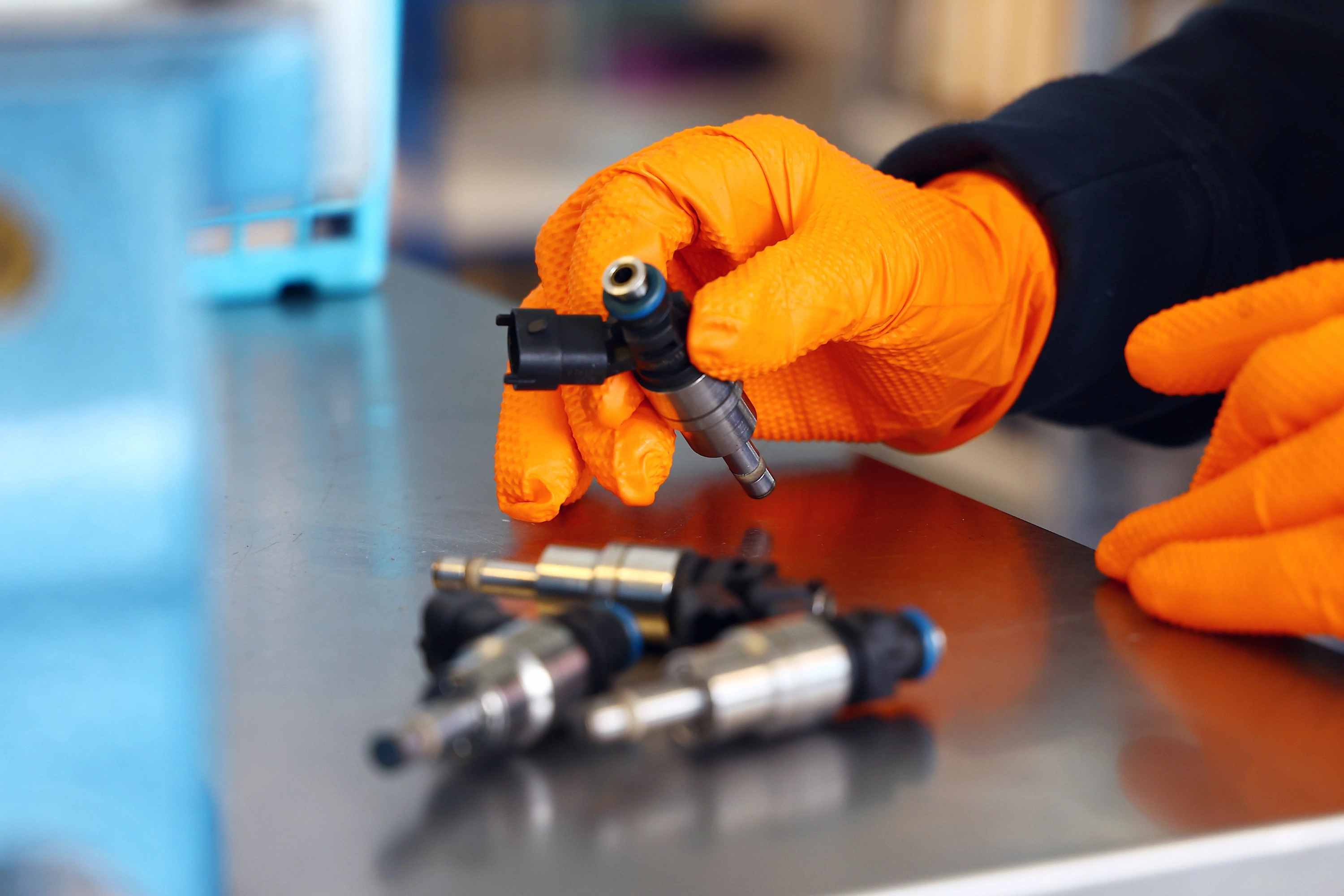

Co robimy po przyjęciu wtryskiwaczy do pracowni?

Obsługę zaczynamy od identyfikacji, a nie od czyszczenia. Dzięki temu od początku wiemy, z jakim typem elementu pracujemy i według jakiej procedury należy go sprawdzać.

• odczytujemy numer katalogowy wtryskiwacza,
• ustalamy jego konstrukcję i producenta,
• określamy, czy jest to wtryskiwacz pośredni, czy bezpośredni,
• oglądamy korpus, złącze elektryczne i końcówkę rozpylacza,
• sprawdzamy widoczne ślady uszkodzeń mechanicznych i zabrudzeń,
• wykonujemy wstępną kontrolę części elektrycznej,
• oznaczamy każdy element i przypisujemy go do konkretnego zlecenia.

Jeżeli dostarczony został cały komplet, zachowujemy jego identyfikację podczas kolejnych etapów obsługi. Pozwala to później zestawić wyniki poszczególnych wtryskiwaczy i wskazać element odbiegający od pozostałych.

TSI w Touranie 5T nie zawsze oznacza identyczny sposób podawania benzyny

Podobny objaw może mieć kilka przyczyn - nie zawsze uszkodzony jest wtryskiwacz

Szarpanie albo nierówna praca silnika nie oznaczają automatycznie uszkodzonego wtryskiwacza. Podobne zachowanie samochodu może być związane również z zapłonem, składem mieszanki, dolotem czy innymi elementami sterowania silnikiem. Dlatego objaw traktujemy jako wskazówkę diagnostyczną, a nie jako gotową diagnozę. Problemy w samym wtryskiwaczu mogą być związane między innymi z:

• nagromadzeniem osadów w obrębie końcówki i kanałów paliwowych,
• ograniczeniem swobodnego przepływu paliwa,
• drobnymi zanieczyszczeniami dostającymi się do elementu,
• pogorszeniem szczelności zamkniętego rozpylacza,
• nieprawidłowością części elektrycznej,
• zmianą charakterystyki pracy rozpylacza,
• pogorszeniem atomizacji i geometrii strugi.

Podczas jazdy może się to przełożyć na nierówny bieg jałowy, szarpanie podczas przyspieszania, zwiększone zużycie paliwa, osłabienie osiągów lub nieprawidłowe korekty mieszanki. Przy zaburzonym spalaniu wzrasta również obciążenie układu oczyszczania spalin.

Stan konkretnego wtryskiwacza potwierdzamy na stanowisku probierczym. Dopiero zestawienie kilku badań pokazuje, czy element rzeczywiście pracuje nieprawidłowo.

Paliwo również wpływa na stan układu

Benzyna podczas długiego przechowywania stopniowo zmienia swoje właściwości. Obecność biokomponentów, wilgoci i drobnych zanieczyszczeń może sprzyjać powstawaniu osadów oraz pogarszać czystość precyzyjnych kanałów wtryskiwacza. Znaczenie ma nie tylko jednorazowe tankowanie, ale również sposób eksploatacji samochodu i czas pozostawania paliwa w układzie. Wtryskiwacz pracuje z bardzo małymi przekrojami przepływowymi, dlatego nawet niewielkie zanieczyszczenie może wpłynąć na dawkowanie albo obraz rozpylania.

Carbon Zapp GTBR-X – jak badamy wtryskiwacze GDI w naszej pracowni?

Na Carbon Zapp GTBR-X wykonujemy rozbudowane badania benzynowych wtryskiwaczy bezpośredniego wtrysku. Jest to czterokanałowe stanowisko przygotowane do kontroli współczesnych konstrukcji GDI oraz jednoczesnego badania do czterech elementów. Maksymalna zdolność układu wysokiego ciśnienia sięga 1200 barów, ale konkretne badanie prowadzimy przy parametrach właściwych dla danego numeru części i testplanu.

Pracujemy między innymi z wybranymi konstrukcjami Bosch, Continental/Siemens VDO, Denso, Delphi, Hitachi, Keihin i Magneti Marelli. Sama marka wtryskiwacza nie wyznacza jednak programu badania – najważniejsze są konkretny numer części, technologia wykonania oraz dostępna procedura.

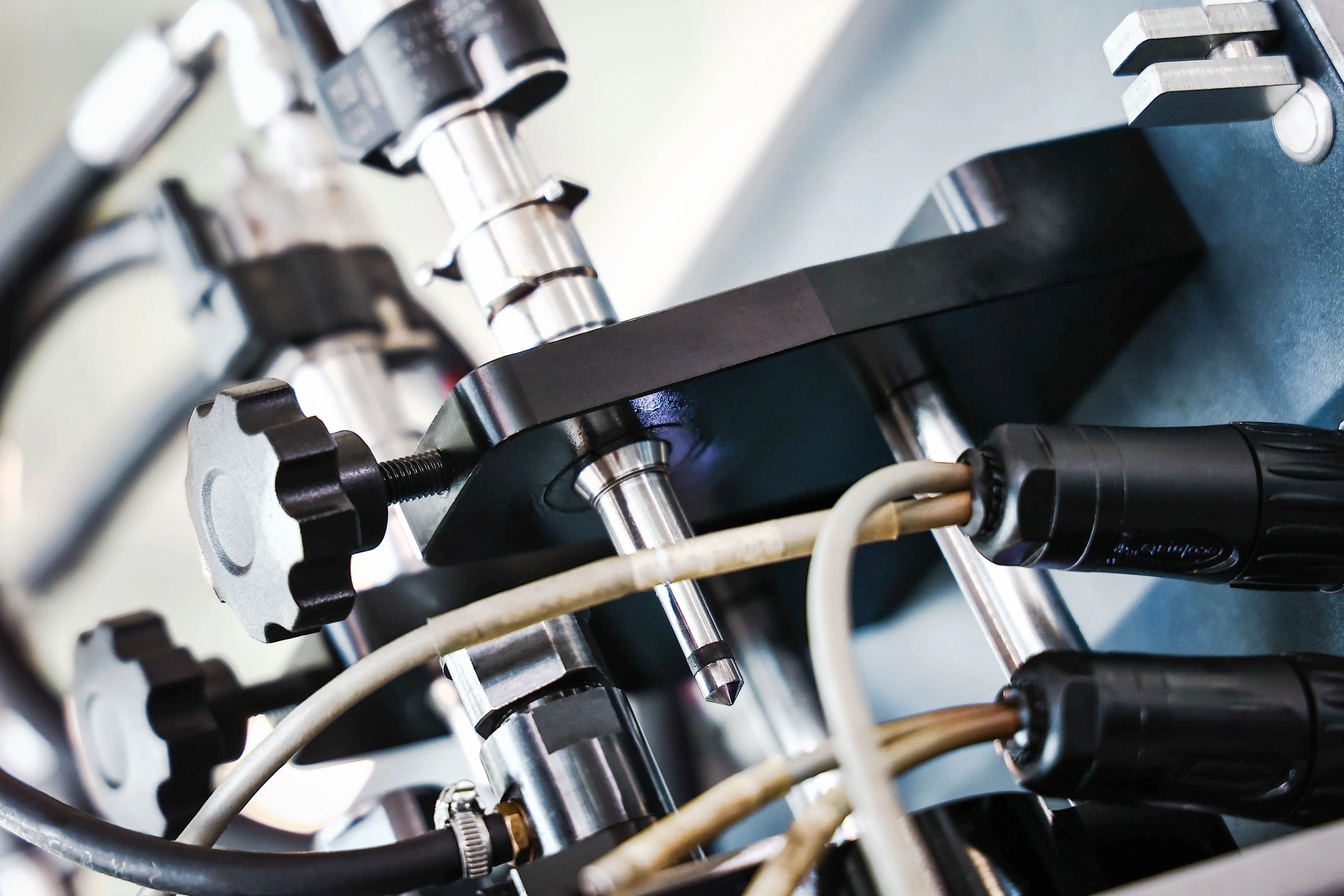

Najpierw sprawdzamy część elektryczną

Przed oceną dawki kontrolujemy zachowanie elektryczne wtryskiwacza. W zależności od jego konstrukcji badamy między innymi rezystancję, indukcyjność, pojemność oraz możliwość występowania zwarcia do masy.

Jest to dla nas ważne, ponieważ prawidłowa ilość podawanego medium w jednym punkcie nie wyklucza nieprawidłowości elektrycznej. Wtryskiwacz musi reagować prawidłowo również na sygnał sterujący.

Kontrolujemy szczelność korpusu i połączeń

Podczas próby sprawdzamy, czy medium pozostaje na prawidłowej drodze przepływu. Obserwujemy korpus oraz połączenia i kontrolujemy, czy nie występują wycieki zewnętrzne. Takie badanie jest oddzielone od oceny samej końcówki rozpylacza.

Sprawdzamy, czy zamknięty rozpylacz rzeczywiście jest szczelny

Po zamknięciu wtryskiwacza kontrolujemy końcówkę. Szukamy kapania, sączenia oraz niekontrolowanego przepływu. To ważne rozróżnienie: wtryskiwacz może osiągać prawidłową dawkę po otwarciu, a jednocześnie nie utrzymywać szczelności po zakończeniu sterowania.

Nie oceniamy wtryskiwacza na podstawie jednej dawki

Charakterystyka elementu zmienia się wraz z warunkami pracy. Dlatego przeprowadzamy badania w kilku punktach odpowiadających różnym zakresom obciążenia i sterowania. Zależnie od przewidzianego programu analizujemy punkty związane między innymi z:

• wysokim obciążeniem,
• pracą w zakresie dawek emisyjnych,
• biegiem jałowym,
• małymi dawkami,
• krótkimi impulsami i dotryskami,
• bardziej złożonymi sekwencjami podawania paliwa.

Porównujemy wielkość dawki, jej stabilność oraz zachowanie elementu po zmianie warunków. Jeżeli badamy komplet, sprawdzamy również różnice pomiędzy poszczególnymi wtryskiwaczami. Właśnie dlatego pojedyncza liczba nie stanowi pełnej oceny wtryskiwacza.

Powtarzamy pomiary

W kolejnych cyklach kontrolujemy, czy wynik jest powtarzalny. Element, który raz uzyskał właściwy rezultat, może w następnym cyklu wykazać niestabilność. Porównujemy:

• powtarzalność dawkowania,
• stabilność kolejnych wyników,
• reakcję na zmieniające się warunki,
• zachowanie wszystkich wtryskiwaczy należących do jednego kompletu.

Dobieramy kilka poziomów ciśnienia

Wtryskiwaczy GDI nie sprawdzamy przy jednym uniwersalnym ciśnieniu. Parametry wynikają z konkretnej konstrukcji i programu badania. W praktyce odchylenie może pojawić się dopiero po zmianie ciśnienia lub sposobu sterowania. Z tego powodu prawidłowe zachowanie w jednym punkcie nie przesądza jeszcze o sprawności w całym zakresie pracy.

Mierzymy reakcję na sterowanie

Sprawdzamy, jak szybko i jak powtarzalnie wtryskiwacz odpowiada na sygnał. Ma to duże znaczenie podczas porównywania kompletu. Dwa elementy mogą podać zbliżoną ilość medium, ale jeden z nich może reagować wolniej albo mniej stabilnie. Sam pomiar końcowej objętości takiej różnicy nie pokazuje.

Obserwujemy strugę

W trakcie pracy rozpylacza kontrolujemy sposób formowania strugi, równomierność atomizacji oraz zachowanie końcówki. Szukamy asymetrii, nieprawidłowych pojedynczych strużek i kapania. Dzięki temu rozróżniamy dwie rzeczy: ile medium zostało podane i w jaki sposób zostało ono rozpylone.

Cztery kanały pomagają ocenić cały komplet

Podczas jednoczesnego badania kilku wtryskiwaczy każdy element jest kontrolowany indywidualnie. Jednocześnie wszystkie pracują w porównywalnych warunkach. Pozwala nam to szybciej wychwycić sztukę odbiegającą:

• dawkowaniem,
• szczelnością,
• reakcją,
• stabilnością,
• powtarzalnością,
• sposobem rozpylania.

Testplan dobieramy do konkretnego numeru

W codziennej pracy korzystamy z systemu CloudX, który wspiera dostęp do aktualizowanych danych diagnostycznych i testplanów. Po identyfikacji części sprawdzamy dostępność właściwej procedury, prowadzimy badanie według odpowiedniego programu i przygotowujemy dokumentację wyników. Dzięki temu nie stosujemy jednego zestawu wartości do wszystkich wtryskiwaczy GDI.

Po wykonanych czynnościach badamy wtryskiwacz ponownie

Kontrola końcowa obejmuje ponowne sprawdzenie parametrów istotnych dla danej konstrukcji. Zestawiamy stan przed wykonaniem czynności ze stanem po czyszczeniu lub regeneracji. Ponownie kontrolujemy część elektryczną, szczelność, dawkowanie, stabilność, powtarzalność, reakcję i jakość rozpylania. Jeżeli badany był komplet, porównujemy również wszystkie jego elementy między sobą.

GTBR-X uzupełniają inne stanowiska w naszym parku maszynowym

Hartridge Excalibur wykorzystujemy przy diagnostyce wybranych konstrukcji benzynowych, w tym wtryskiwaczy bezpośrednich. Carbon Zapp GDU.4R stosujemy w pracach związanych z diagnostyką benzynowych układów wtryskowych. Carbon Zapp GS4/10 wykorzystujemy podczas odpowiednich etapów czyszczenia i kontroli wtryskiwaczy benzynowych.

Dzięki kilku stanowiskom dobieramy sposób obsługi do konkretnej budowy elementu, zamiast dopasowywać każdy wtryskiwacz do jednej procedury.

Podobna ilość paliwa może ukrywać zupełnie inną pracę rozpylacza

Pomiar dawki jest ważny, ale nie daje pełnej informacji o sposobie pracy wtryskiwacza. Dwa elementy mogą dostarczyć bardzo podobną ilość medium, a mimo tego utworzyć zupełnie inną strugę.

W praktyce dopiero połączenie pomiaru ilościowego z obserwacją strugi pozwala ocenić, czy wtryskiwacz podaje paliwo w prawidłowy sposób.

Co rzeczywiście zmieniło się po czyszczeniu?

Wyniku po czyszczeniu nie interpretujemy wyłącznie na zasadzie więcej lub mniej. Zestawiamy dane pomiarowe z procedurą właściwą dla konkretnego wtryskiwacza, wartościami przewidzianymi dla danego testplanu oraz zachowaniem elementu w kolejnych punktach.

Poprawa jednego parametru nie wystarcza nam do uznania elementu za sprawny. Wtryskiwacz może po czyszczeniu osiągać właściwą dawkę, a nadal wykazywać problem ze szczelnością, rozpylaniem, reakcją albo pracą w innym punkcie testowym.

Czy wtryskiwacze benzynowe trzeba kodować?

Kodowanie dotyczy tylko konstrukcji, w których producent przewidział indywidualną charakterystykę wtryskiwacza i kod korekcyjny. Nie każdy benzynowy wtryskiwacz w Touranie II 5T wymaga takiej procedury. Kod jest związany z indywidualnymi właściwościami elementu ustalonymi podczas odpowiedniej procedury pomiarowej. Sterownik wykorzystuje taką informację do właściwego sterowania dawkowaniem. W konstrukcjach wykorzystujących kod korekcyjny ma on znaczenie między innymi dla precyzji dawki, stabilności biegu jałowego, emisji, zużycia paliwa i kultury pracy.

Nie należy jednak utożsamiać trzech różnych czynności:

• kodowanie – wprowadzenie lub utworzenie informacji związanej z indywidualną charakterystyką wtryskiwacza,
• adaptacja – procedura przewidziana przez sterownik po wymianie lub wykonaniu określonej naprawy,
• reset wartości wyuczonych – skasowanie wcześniej zapisanych korekt, jeżeli przewiduje to dokumentacja danej wersji pojazdu.

Zakres postępowania dobieramy do konkretnego wtryskiwacza i układu sterowania, a nie wyłącznie do pojemności silnika.

Rewitalizacja elementów piezoelektrycznych

W wybranych konstrukcjach wykonujemy rewitalizację polegającą na przywracaniu właściwości elementów piezoelektrycznych. Zakres tej czynności zależy od budowy konkretnego wtryskiwacza oraz wyniku wcześniejszej diagnostyki.

Uszczelnienie po demontażu jest częścią prawidłowego ponownego montażu

Wtryskiwacze bezpośrednie pracują zaraz przy komorze spalania, dlatego stan ich uszczelnień ma duże znaczenie po każdym demontażu. W konstrukcjach stosowanych w rodzinach EA211 i EA888 dokumentacja przewiduje wymianę odpowiednich pierścieni uszczelniających przed ponownym montażem; dla części odmian opisano uszczelnienia komory spalania typu teflonowego.

Po demontażu:

• usuwamy stare uszczelnienie,
• oczyszczamy miejsce jego osadzenia,
• zakładamy nowy element odpowiedni dla danej konstrukcji,
• formujemy i kalibrujemy pierścień narzędziem przeznaczonym do określonego typu,
• sprawdzamy pozostałe pierścienie i elementy podporowe,
• przygotowujemy wtryskiwacz do prawidłowego montażu.

Nie stosujemy jednego sposobu przygotowania do wszystkich wersji. Procedura zależy od typu wtryskiwacza, kodu silnika i dokumentacji przewidzianej dla danego układu.

Co mówią STFT i LTFT?

Korekty paliwowe zapisane w sterowniku pomagają ocenić kierunek dalszej diagnostyki, ale same nie wskazują uszkodzonego wtryskiwacza.

• STFT to krótkoterminowa korekta dawki paliwa wykonywana przez sterownik na bieżąco.
• LTFT pokazuje korektę wyuczoną w dłuższym okresie.
• Korekta dodatnia oznacza, że sterownik zwiększa dawkę względem wartości bazowej.
• Korekta ujemna oznacza jej zmniejszanie.
• Nieprawidłowe dawkowanie wtryskiwaczy może wpływać na wartości korekt, ale nie jest jedyną możliwą przyczyną ich odchylenia.

STFT i LTFT pomagają więc zawęzić obszar poszukiwania problemu. Nie zastępują jednak kontroli konkretnego wtryskiwacza na stanowisku probierczym.

Co zapewniamy naszym klientom po diagnostyce?

• wynik diagnostyki wtryskiwacza,
• zestawienie najważniejszych zmierzonych parametrów,
• informację o szczelności,
• wyniki testów dawkowania,
• dane dotyczące reakcji elementu,
• ocenę jakości rozpylania,
• porównanie stanu przed i po czyszczeniu,
• porównanie poszczególnych sztuk w komplecie,
• indywidualny protokół z przeprowadzonego badania,
• certyfikat wykonanej kontroli,
• wynik kontroli końcowej,
• pisemną gwarancję na 24 miesiące bez limitu kilometrów.

Dokumentacja ułatwia ocenę, co rzeczywiście zmieniło się po wykonanej usłudze i czy wszystkie elementy kompletu zachowują się w porównywalny sposób.

Ile kosztuje sprawdzenie wtryskiwacza w naszym serwisie?

Sprawdzenie jednego wtryskiwacza pośredniego kosztuje 45 zł netto, natomiast diagnostyka jednego wtryskiwacza bezpośredniego kosztuje 103 zł netto.

Usługa obejmuje test wstępny, czyszczenie oraz kontrolę końcową. Dzięki badaniu przed i po wykonaniu czynności możemy porównać faktyczną zmianę parametrów, zamiast oceniać efekt wyłącznie na podstawie wyglądu części.

Przy doborze odpowiedniego wtryskiwacza korzystamy z numeru znajdującego się na starym elemencie albo z danych samochodu i numeru VIN.

Klient nie musi przyjeżdżać do nas razem z wtryskiwaczami - działamy wysyłkowo

Klient demontuje wtryskiwacze we własnym warsztacie, a my organizujemy ich odbiór i wykonujemy diagnostykę w naszej pracowni. Obsługujemy przesyłki z całej Polski za pośrednictwem między innymi DPD oraz InPost, w tym Paczkomatów. Przyjmujemy własne wtryskiwacze do sprawdzenia i regeneracji, a po uzgodnieniu wysyłamy także dostępne elementy zregenerowane lub nowe.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczony jest oddzielnie. W przypadku zamówienia innego podzespołu na termin wysyłki wpływa również jego bieżąca dostępność; dostępną część przygotowujemy do wysyłki nawet w ciągu 24 godzin.

Przed nadaniem warto zabezpieczyć króćce przed zabrudzeniem, unieruchomić elementy wewnątrz paczki i dołączyć dane kontaktowe lub numer zlecenia.

Zlecenie wysyłkowe w sześciu krokach

• Identyfikujemy część na podstawie numeru wtryskiwacza albo danych pojazdu i VIN.
• Ustalamy i organizujemy odbiór przesyłki kurierskiej.
• Po dostarczeniu wykonujemy test wejściowy, czyszczenie i ponowne badanie.
• Przekazujemy wynik diagnostyki i informacje o stanie elementów.
• Jeżeli potrzebne są dalsze czynności, uzgadniamy ich zakres przed realizacją.
• Po zakończeniu obsługi odsyłamy sprawdzone wtryskiwacze albo dobrany podzespół.

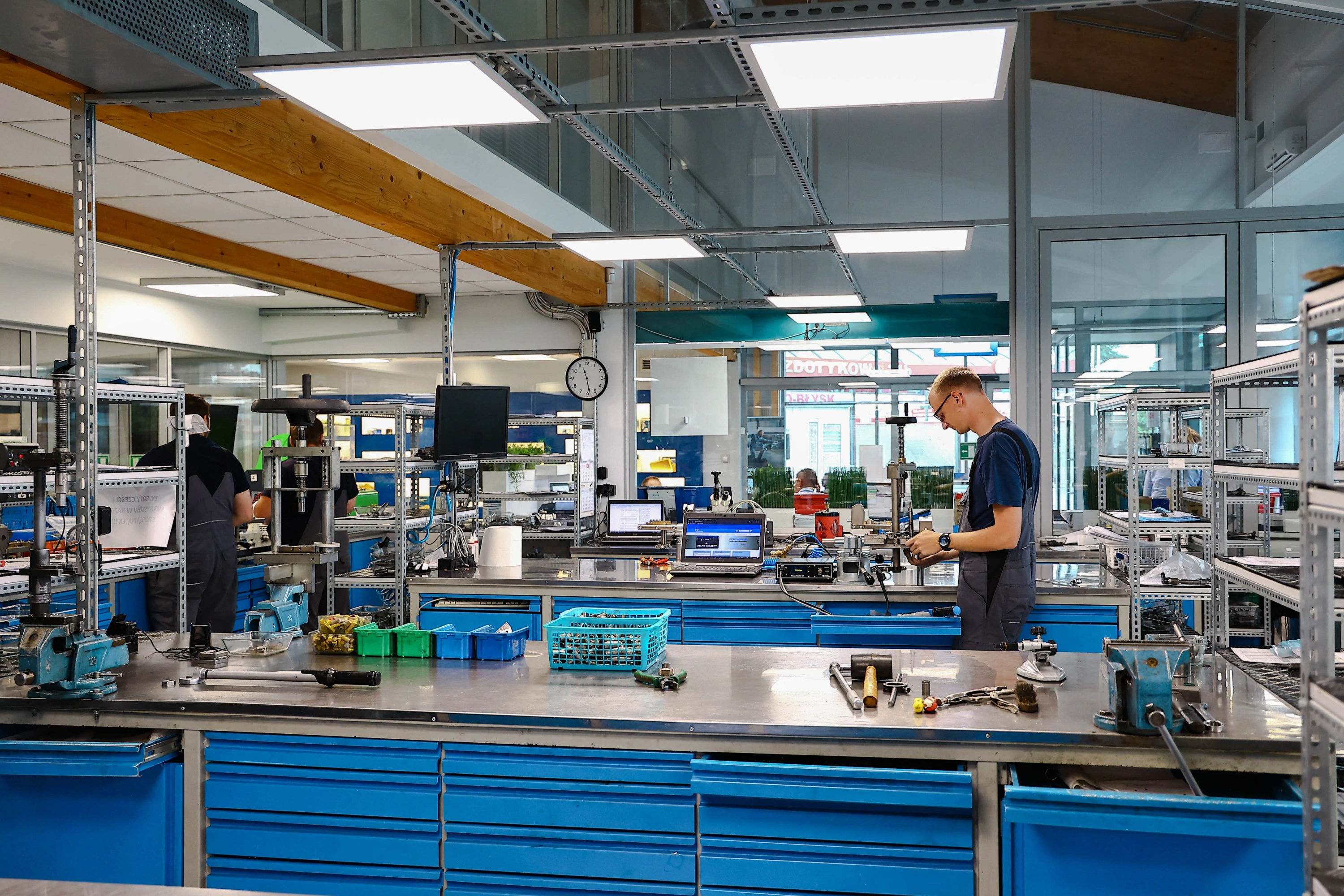

Zaplecze techniczne i park maszynowy w naszej pracowni

Diagnostykę wtryskiwaczy benzynowych rozwijamy w oparciu o doświadczenie zdobywane od 1994 roku oraz stanowiska przeznaczone do współczesnych układów paliwowych.

• ponad 30 lat doświadczenia w diagnostyce i regeneracji precyzyjnych podzespołów,
• Carbon Zapp GTBR-X do zaawansowanej diagnostyki wtryskiwaczy GDI,
• Carbon Zapp GDU.4R i GS4/10,
• Hartridge Excalibur,
• obsługa układów bezpośrednich GDI oraz pośrednich MPI/PFI,
• jednoczesne porównywanie do czterech wtryskiwaczy na GTBR-X,
• dobór ciśnienia i pozostałych parametrów do konkretnego testplanu zamiast stosowania jednej wartości dla wszystkich elementów,
• badanie przed rozpoczęciem czyszczenia,
• kontrola końcowa po wykonanych czynnościach,
• płukanie wsteczne w konstrukcjach i procedurach, w których ma zastosowanie,
• pomiary reakcji i powtarzalności,
• kodowanie wybranych konstrukcji,
• dokumentowanie wyników,
• oddzielne stanowiska przeznaczone do kolejnych etapów obsługi,
• system oznaczania i segregowania elementów należących do jednego zlecenia,
• możliwość realizacji usługi bez względu na miejsce zamieszkania klienta w Polsce.

FAQ

Czy wszystkie benzynowe wersje Tourana II 5T mają taki sam rodzaj wtryskiwaczy?
Nie. Wersje 1.0, 1.2, 1.4 i 1.5 TSI wykorzystują wtrysk bezpośredni, natomiast w 1.8 TSI CJSA z rodziny EA888 III występuje również wtrysk do kolektora dolotowego. Dlatego przed badaniem ustalamy dokładną wersję silnika.

Czy w Touranie II 5T 1.8 TSI trzeba sprawdzać także wtryskiwacze pośrednie?
Jeżeli diagnozowany jest układ paliwowy jednostki CJSA, trzeba uwzględnić oba tory zasilania. Sam wynik wtryskiwaczy bezpośrednich nie opisuje pracy całego systemu.

Czy nierówna praca silnika oznacza uszkodzenie wtryskiwacza?
Nie. Taki objaw może mieć kilka źródeł, dlatego najpierw należy zawęzić diagnostykę, a stan wymontowanego wtryskiwacza potwierdzić pomiarem.

Dlaczego sprawdzamy komplet wtryskiwaczy, a nie tylko podejrzaną sztukę?
Porównanie kompletu pokazuje różnice w dawkowaniu, szczelności, reakcji i rozpylaniu w tych samych warunkach. Element odstający od pozostałych często łatwiej wykryć właśnie podczas takiego zestawienia.

Czy można dobrać wtryskiwacz do Tourana 5T po numerze VIN?
Tak, VIN jest bardzo pomocny podczas identyfikacji wersji pojazdu. Jeżeli dostępny jest wymontowany wtryskiwacz, sprawdzamy również jego numer katalogowy, ponieważ pozwala to dodatkowo potwierdzić konkretną część.

Co sprawdzamy na Carbon Zapp GTBR-X poza samą dawką?
Kontrolujemy między innymi część elektryczną, szczelność, reakcję, powtarzalność oraz zachowanie rozpylacza. Przy badaniu kompletu zestawiamy także wyniki wszystkich elementów w porównywalnych warunkach.

Czy po wyjęciu wtryskiwacza TSI można założyć go ponownie na starym uszczelnieniu?
W bezpośrednich układach wtryskowych stosuje się uszczelnienia komory spalania wymagające odpowiedniego przygotowania, a dokumentacja wybranych rodzin EA211 i EA888 przewiduje ich wymianę przed ponownym montażem. Uszczelnienie dobieramy i przygotowujemy zgodnie z konstrukcją konkretnego wtryskiwacza.

Sprawdź wtryskiwacze z Volkswagena Tourana II 5T

Jeżeli Volkswagen Touran II 5T 1.0, 1.2, 1.4, 1.5 lub 1.8 TSI wymaga diagnostyki układu wtryskowego, zadzwoń pod numer 601 856 277. W Pawlik Diesel Service sprawdzamy i obsługujemy własne wtryskiwacze klienta, a jeżeli odpowiednia część jest dostępna, dobieramy również wtryskiwacz zregenerowany lub nowy.

Przygotuj numer starego elementu albo VIN – sprawdzimy cenę i dostępność właściwej części. Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski.
