Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Renault Kadjar GDI DI 1.2 1.3 1.6 TCe już od 49 zł

W naszej pracowni wykonujemy pełną diagnostykę benzynowych układów MPI/PFI oraz bezpośrednich GDI, DI, FSI, TFSI, TSI, EcoBoost i innych konstrukcji. Testy prowadzą wyspecjalizowani technicy na stanowiskach przeznaczonych do kontroli aparatury wtryskowej.

W Renault Kadjar opisanym w tym artykule sytuacja jest jednoznaczna. 1.2 TCe ma silnik H5F 1197 cm³, 1.3 TCe H5H 1333 cm³, a 1.6 TCe M5M 1618 cm³. Renault potwierdza te oznaczenia jednostek, natomiast katalogi techniczne wskazują bezpośredni wtrysk benzyny dla wariantów 1.2, 1.3 oraz 1.6 TCe.

Dlatego wtryskiwacze tych trzech silników traktujemy jako GDI/DI, ale nie zakładamy, że wymagają identycznego programu testowego.

Jakie badania wykonujemy przy wtryskiwaczach benzynowych?

Przy bezpośrednim wtrysku interesuje nas nie tylko ilość podanego medium. Osobno oceniamy szczelność, reakcję i stabilność kolejnych cykli.

Kontrola elektryczna

Kontrolujemy parametry elektryczne właściwe dla danej konstrukcji. Przykładowy odczyt może wynosić 1,7 Ω, ale jest to wartość wyłącznie orientacyjna i nie stanowi normy dla Renault Kadjar.

Próba szczelności

Po zamknięciu obserwujemy, czy wtryskiwacz nadal przepuszcza medium. Przykładowy zapis może wyglądać: 0 kropli/60 s albo 2 krople/60 s.

Pomiar dawkowania

Mierzymy ilość podaną w konkretnym punkcie programu. Orientacyjny wynik 31,2 ml/20 s nabiera znaczenia dopiero po odniesieniu do właściwego planu testowego.

Test dynamiczny

Uruchamiamy element seriami impulsów. Wtryskiwacz może poprawnie pracować przy dłuższym otwarciu, a wykazać odchylenie podczas szybszych cykli.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Powtarzalność dawkowania

Ten sam punkt wykonujemy kilkukrotnie. Zamiast długiego opisu zapis może wyglądać tak:

• próby orientacyjne: 30,7 / 31,5 / 30,9 ml,
• rozrzut: 0,8 ml.

Duży rozrzut przy prawidłowej średniej nadal wymaga uwagi.

Minimalna dawka

Jeżeli plan ją obejmuje, kontrolujemy pracę przy małym wysterowaniu. To właśnie tutaj niewielkie opóźnienie mechanizmu może być najlepiej widoczne.

Czas reakcji

W odpowiednich planach mierzymy reakcję elementu na sterowanie. Przykładowy odczyt może być zapisany w ms, ale jego prawidłowość zawsze odnosimy do konkretnego typu wtryskiwacza.

Praca w różnych punktach testowych

Nie wyciągamy wniosków z jednego poprawnego pomiaru. Prawidłowa dawka przy dużym obciążeniu nie potwierdza automatycznie pracy przy krótkich impulsach.

Ocena rozpylania

Obserwujemy sposób tworzenia strugi. Podobna liczba ml nie oznacza identycznego rozpylania.

W praktyce objawy niesprawnych wtryskiwaczy benzynowych mogą pojawiać się tylko w wybranym zakresie pracy silnika. Dlatego sam objaw nie zastępuje pomiaru wymontowanego elementu.

Dlaczego badamy każdy wtryskiwacz oddzielnie i sprawdzamy cały komplet?

Wszystkie silniki Kadjar z H1 są czterocylindrowe. Komplet tworzą więc cztery elementy, ale każdy zachowuje własną charakterystykę.

• Jedna sztuka może mieć większe zabrudzenie części rozpylającej.
• Pozostałe trzy prawidłowe wyniki nie potwierdzają czwartej części.
• Oddzielnie zapisujemy dawkowanie, szczelność i parametry reakcji.
• Porównujemy wynik każdej sztuki z pozostałymi.
• Po czyszczeniu wracamy do tego samego oznaczenia części.
• Oceniamy również równomierność całego zestawu.

Przykład orientacyjny kompletu:

32,1 / 32,0 / 31,9 / 30,8 ml

Średnia wynosi 31,7 ml. Sama średnia maskuje jednak fakt, że czwarta sztuka wyraźnie odstaje.

Drugi przypadek jest mniej oczywisty. Wszystkie cztery wtryskiwacze mogą osiągać podobną średnią dawkę, ale tylko jeden zmienia wynik o 0,9 ml między powtórzeniami.

Wtedy problemem nie jest średnia. Problemem jest brak stabilności.

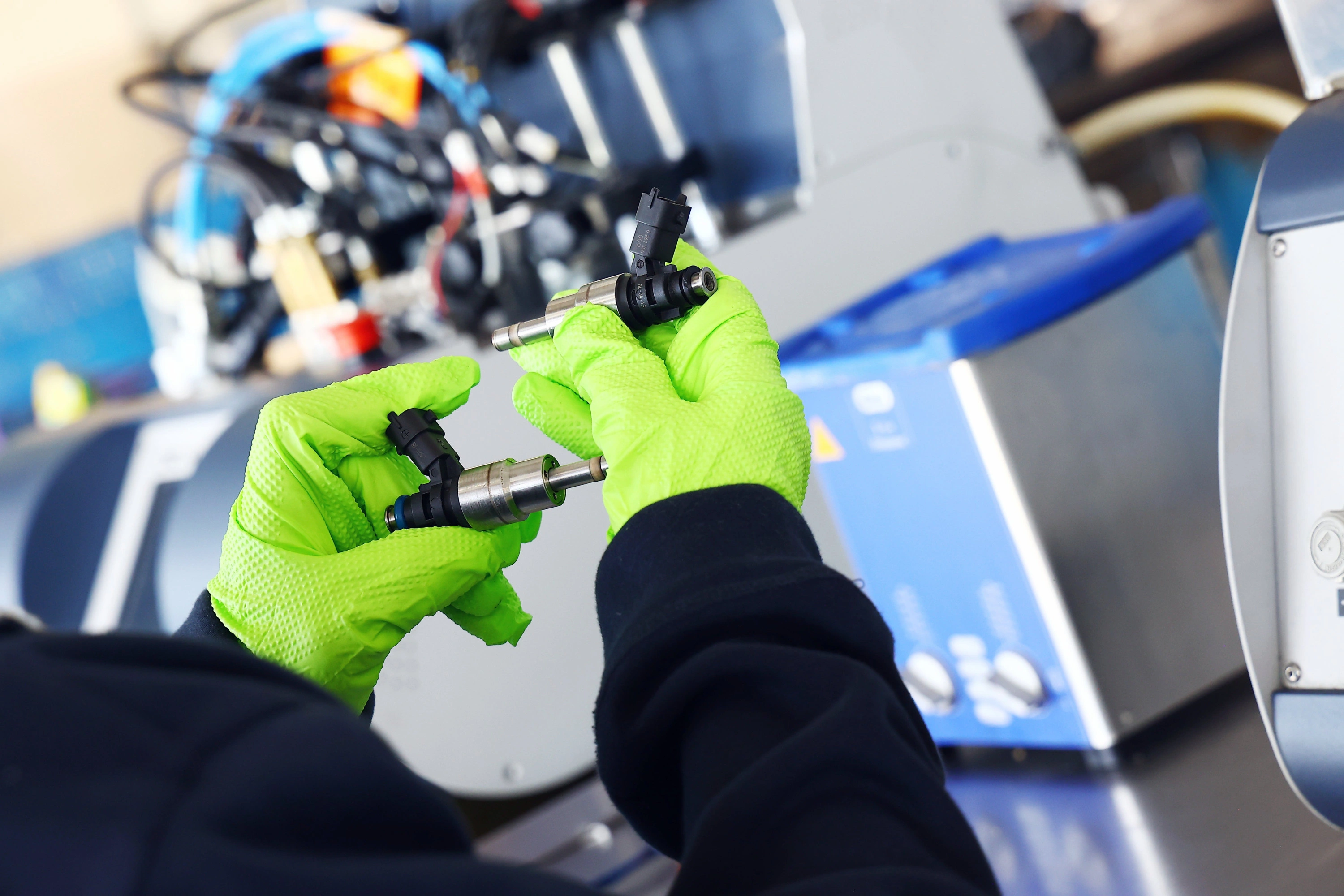

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

Pierwszą decyzję podejmujemy dopiero po identyfikacji części.

• Odczytujemy numer katalogowy.
• Ustalamy producenta.
• Potwierdzamy zastosowanie.
• Określamy technologię GDI/DI.

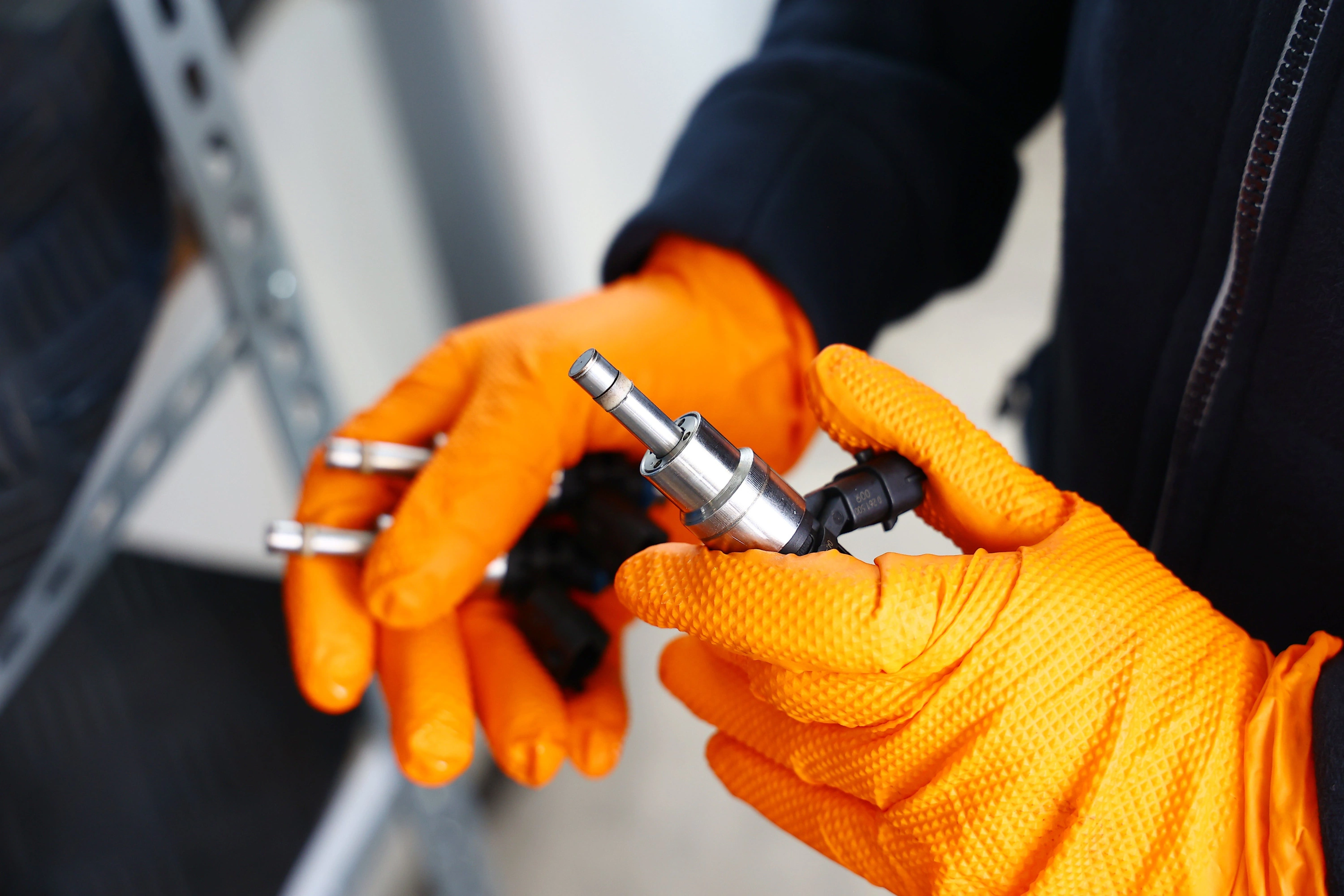

• Oglądamy korpus i końcówkę.
• Kontrolujemy złącze.
• Oceniamy ślady mechanicznych uszkodzeń.
• Sprawdzamy część elektryczną odpowiednio do konstrukcji.
• Każdy element przypisujemy do konkretnego zlecenia.

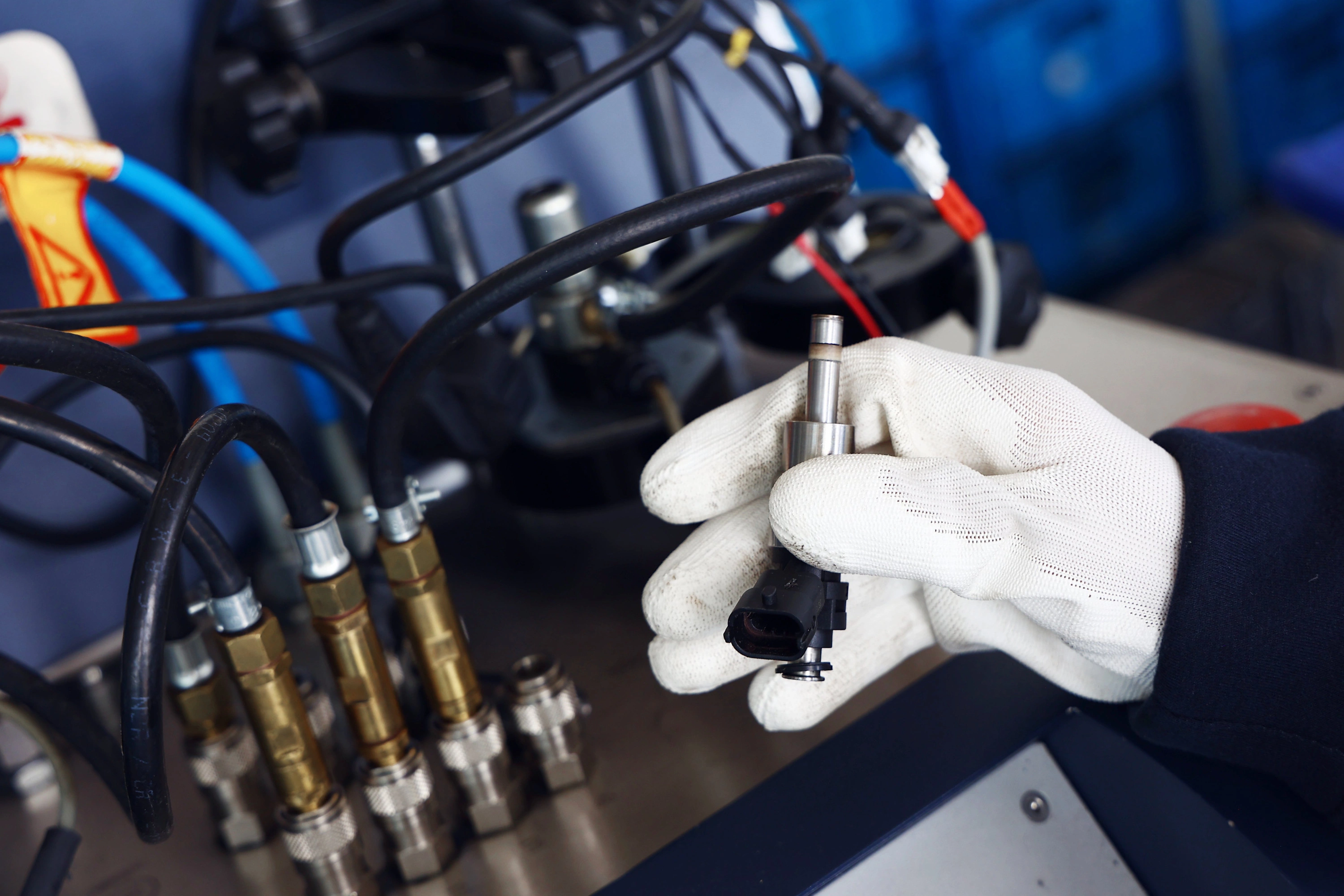

Kadjar 1.2 TCe, 1.3 TCe oraz 1.6 TCe należą do wtrysku bezpośredniego, ale korzystają z różnych rodzin silników: H5F, H5H i M5M.

Dlatego przed wyborem części prosimy o numer starego wtryskiwacza albo VIN.

Jeżeli wcześniej pojawił się komunikat dotyczący awarii układu wtrysku, traktujemy zapisany błąd jako wskazówkę. Kod sterownika może wskazać cylinder albo problem z mieszanką, ale sam nie potwierdza mechanicznej niesprawności konkretnego wtryskiwacza.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

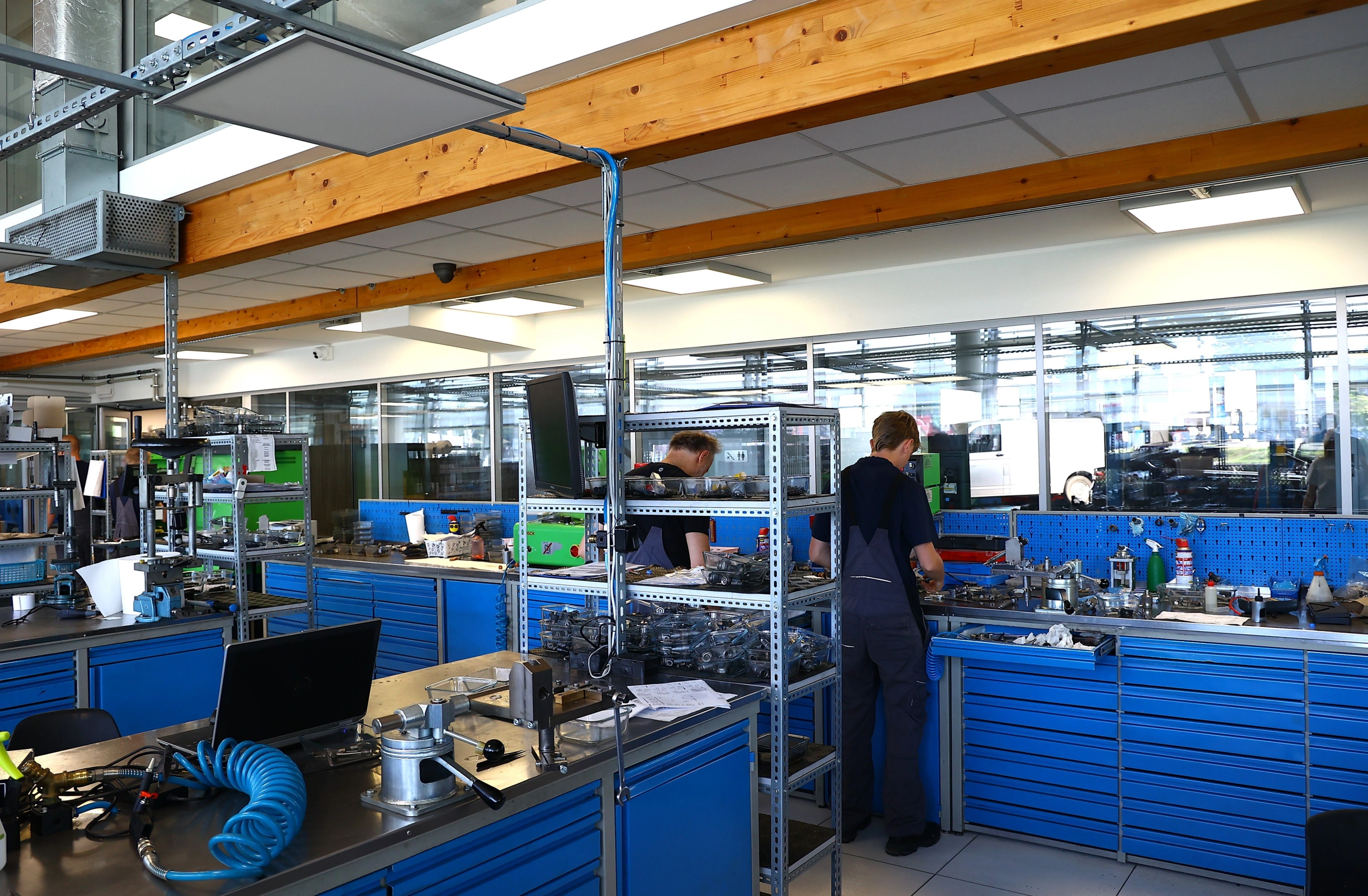

Cały proces od pierwszego pomiaru do testu końcowego wykonujemy w naszej pracowni.

Nie zaczynamy od mycia.

Najpierw:

• wykonujemy badanie wejściowe,
• zapisujemy wyniki,
• lokalizujemy odchylenie,
• dobieramy proces do konstrukcji.

Następnie:

• prowadzimy czyszczenie wewnętrzne,
• wykorzystujemy ultradźwięki tam, gdzie budowa i procedura na to pozwalają,
• wykonujemy odpowiednie płukanie, jeżeli przewiduje je proces,
• przygotowujemy część do ponownego testu.

Na końcu:

• odtwarzamy porównywalne punkty,
• zapisujemy nowe wyniki,
• porównujemy stan przed i po,
• wykonujemy końcową ocenę.

Nie zakładamy z góry, że prawidłowym efektem jest duży wzrost dawki.

W jednej części poprawia się przepływ. W drugiej najważniejszą zmianą jest stabilność kolejnych prób. W trzeciej dawka pozostaje podobna, ale znika przeciek.

Jeżeli brak szczelności po zamknięciu wtryskiwacza wynika z trwałego uszkodzenia, kolejne czyszczenie nie zastąpi sprawnego podzespołu.

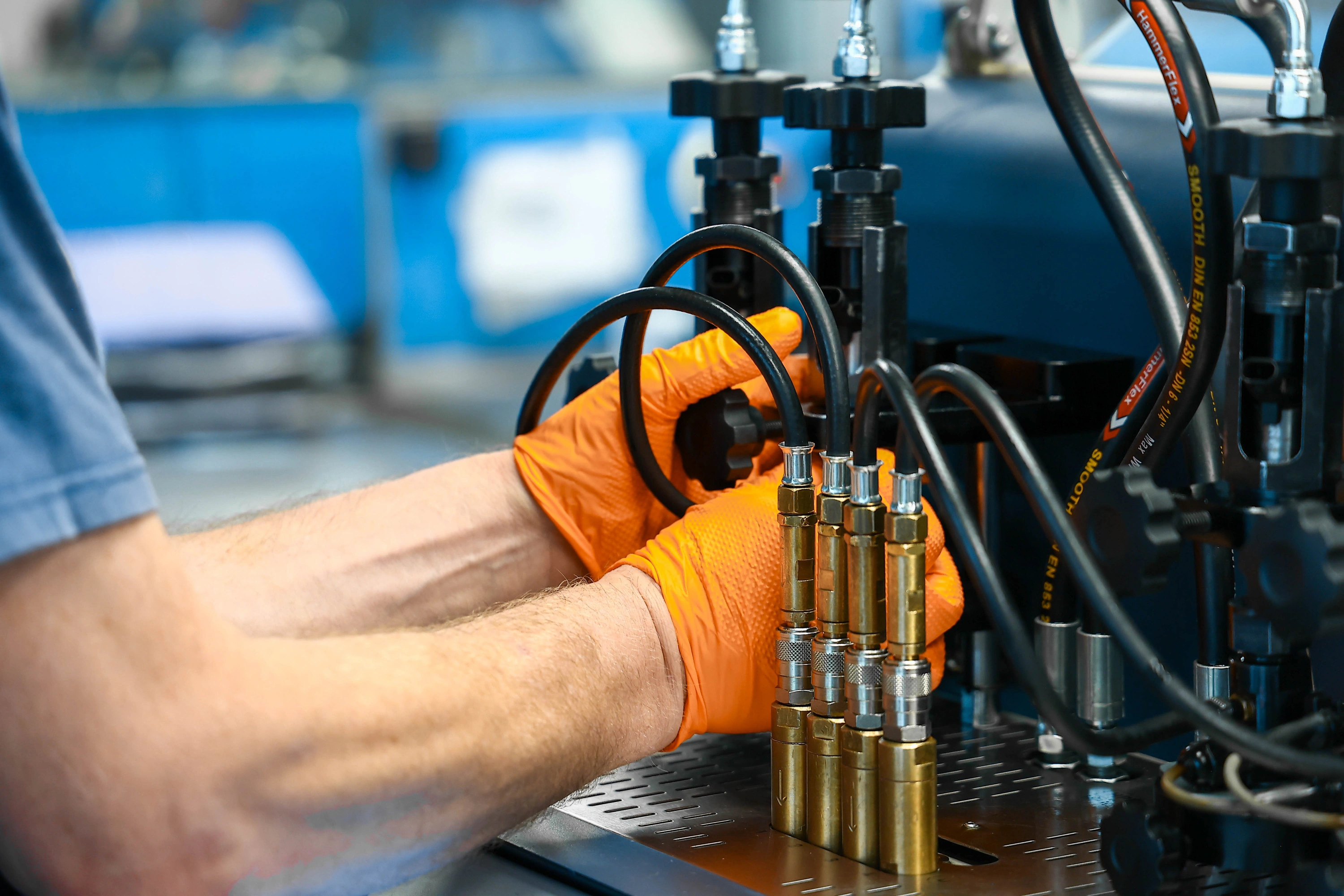

Testowanie wtryskiwaczy benzynowych na Carbon Zapp GDU.4R|X

W naszej pracowni wykorzystujemy specjalistyczne stanowisko Carbon Zapp GDU.4R|X.

Urządzenie jest przeznaczone do diagnostyki i obsługi wtryskiwaczy GDI. Producent przewiduje również konwencjonalne benzynowe EFi oraz pracę z maksymalnie czterema wtryskiwaczami jednocześnie.

To szczególnie przydatne przy czterocylindrowych silnikach Kadjar.

Jednoczesne zamocowanie czterech części ułatwia zestawienie ich zachowania w tych samych warunkach. Nie zastępuje jednak indywidualnej oceny każdej sztuki.

Maksymalna zdolność ciśnieniowa stanowiska wynosi 650 bar. To granica możliwości urządzenia, a nie ciśnienie, które ustawiamy dla każdego wtryskiwacza Kadjar.

Aktualny katalog Carbon Zapp podaje również:

• testowanie konwencjonalnych MPFi w zakresie możliwości urządzenia 0–10 bar,
• pomiar reakcji dyszy za pomocą czujnika RSP,
• dynamiczny elektroniczny pomiar masowy,
• płukanie wsteczne z odpowiednim adapterem,
• obsługę wybranych konstrukcji piezo,
• bazę OEM i plany testowe,
• aktualizowaną bazę kodowania.

Dla dynamicznego czujnika XKM producent deklaruje:

• dokładność ±0,1%,
• powtarzalność ±0,05%,
• zakres pomiarowy 1–1000 ml/min.

Parametry dotyczą tego toru pomiarowego. Nie przedstawiamy ich jako dokładności każdej funkcji stanowiska.

Jakie wyniki analizujemy?

Zakres wybieramy według konkretnej części i planu.

W zależności od aplikacji analizujemy między innymi:

• ilość podawanego medium,
• dynamiczny wynik dawkowania,
• powtarzalność,
• szczelność,
• pracę w kolejnych punktach programu,
• reakcję dyszy, gdy plan ją obejmuje,
• zachowanie kilku sztuk w tych samych warunkach,
• obraz rozpylania w zakresie właściwej procedury.

Nie dopisujemy parametru tylko dlatego, że stanowisko technicznie ma taką funkcję.

Jak interpretujemy wyniki?

Najpierw sprawdzamy zgodność konkretnego punktu. Następnie analizujemy, czy podobna charakterystyka utrzymuje się w innych warunkach.

Wynik oceniamy na podstawie:

• danych pomiarowych,
• wartości właściwych dla planu,
• procedury stanowiska,
• doświadczenia technika.

Właśnie dlatego jedna prawidłowa próba nie potwierdza całego zakresu pracy.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie nie jest automatycznym etapem każdego zlecenia.

Jeżeli konkretna konstrukcja wykorzystuje indywidualne dane korekcyjne:

• identyfikujemy właściwy typ,
• wykonujemy wymagane pomiary,
• określamy charakterystykę danej sztuki,
• korzystamy z procedury obsługiwanej przez urządzenie,
• wynik przypisujemy do konkretnego wtryskiwacza.

Dwa elementy o tym samym numerze nie muszą mieć idealnie identycznej charakterystyki. W systemach wykorzystujących kod korekcyjny sterownik uwzględnia indywidualne dane podczas sterowania dawką.

Może to wpływać na precyzję dawkowania, pracę przy małych obciążeniach, emisję i kulturę działania silnika.

Carbon Zapp potwierdza możliwość kodowania obsługiwanych typów GDI oraz aktualizację bazy nowych aplikacji.

Rewitalizacja elementów piezoelektrycznych

W wybranych kompatybilnych konstrukcjach wykonujemy procedurę dotyczącą przywracania właściwości stosu piezoelektrycznego, jeżeli budowa części i wynik wcześniejszych badań pozwalają na taki proces.

Carbon Zapp potwierdza funkcję GDi Piezo Stack Regeneration. Nie oznacza to, że każdy wtryskiwacz GDI Renault Kadjar jest konstrukcją piezoelektryczną.

Co otrzymuje klient?

Po wykonaniu procesu przekazujemy wynik, z którego wynika, co rzeczywiście zostało sprawdzone.

Klient otrzymuje:

• wynik diagnostyki każdej badanej sztuki,
• zestawienie najważniejszych pomiarów,
• informację o szczelności,
• dane dotyczące dawkowania,
• wynik reakcji, gdy obejmuje go właściwy plan,
• ocenę rozpylania w zakresie zastosowanej procedury,
• wynik kontroli po czyszczeniu,
• porównanie kompletu przy kilku elementach,
• certyfikat badania ze stanowiska,
• indywidualny protokół parametrów,
• wynik końcowej kontroli jakości.

Na usługę zapewniamy 24-miesięczną pisemną gwarancję bez limitu kilometrów. Taki zakres dokumentacji i gwarancji określa również przekazany brief.

Ile kosztuje diagnostyka wtryskiwaczy benzynowych?

Cena zależy od rodzaju układu.

Wtrysk pośredni MPI/PFI – 45 zł netto za sztukę.

Wtrysk bezpośredni GDI – 103 zł netto za sztukę.

Cena obejmuje:

• test wstępny,
• czyszczenie,
• kontrolę końcową.

Stawka dotyczy jednej części.

Dla Renault Kadjar 1.2, 1.3 i 1.6 TCe opisanych w tym artykule interesuje nas wariant bezpośredni GDI/DI.

Przed telefonem przygotuj numer starego wtryskiwacza lub VIN.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Całą realizację prowadzimy również bez osobistej wizyty.

• Organizujemy odbiór części kurierem.
• Przyjmujemy przesyłki z całej Polski.
• Własne wtryskiwacze przekazujesz do diagnostyki i procesu serwisowego.
• Po zakończeniu prac odsyłamy je pod wskazany adres.
• Wysyłamy również dostępne wtryskiwacze nowe i zregenerowane.
• Korzystamy z DPD oraz InPost.
• Dostępna jest dostawa do Paczkomatu.
• Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy. Czas transportu liczymy oddzielnie. Dostępność właściwego podzespołu może zmienić termin przygotowania przesyłki.

Jak przygotować część do wysyłki?

Zabezpiecz końcówkę, króćce i złącza. Wtryskiwacze unieruchom w paczce, aby nie uderzały o siebie podczas transportu, i dołącz dane kontaktowe lub informacje o zleceniu.

Jak wygląda zlecenie krok po kroku?

• Przekazujesz numer wtryskiwacza albo VIN Kadjar.
• Organizujemy odbiór kurierski.
• Identyfikujemy otrzymany komplet.
• Wykonujemy pomiary wejściowe.
• Całe czyszczenie przeprowadzamy w naszej pracowni.
• Powtarzamy badania po procesie.
• Porównujemy zmianę parametrów.
• Przekazujemy wynik.
• Jeżeli potrzebne są dodatkowe czynności, określamy ich zakres.
• Gotowe części odsyłamy pod wskazany adres.

Korekty paliwowe

STFT i LTFT pokazują reakcję sterownika na skład mieszanki. Nie są bezpośrednim pomiarem dawki konkretnego wtryskiwacza.

• STFT reaguje na bieżące zmiany.
• LTFT zapisuje dłużej utrzymującą się tendencję.
• Wartość dodatnia oznacza zwiększanie wyliczonej dawki.
• Wartość ujemna oznacza jej ograniczanie.

Przykładowe STFT +5% oznacza bieżącą dodatnią korektę. Nie oznacza automatycznie zabrudzonego wtryskiwacza.

W Kadjar cztery cylindry są obserwowane przez sterownik jako część pracy całego układu. Jedna sztuka podająca trochę za dużo i druga podająca za mało mogą częściowo maskować swój wpływ na ogólną korektę.

Dlatego niewielkie STFT i LTFT nie potwierdzają równego dawkowania wszystkich czterech wtryskiwaczy.

Na korekty wpływają również zapłon, dolot, ciśnienie paliwa, sondy oraz czujniki silnika.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Najczęstsze przyczyny obejmują:

• osady na części rozpylającej,
• zanieczyszczenia w benzynie,
• ograniczenie drożności kanałów,
• usterkę elektryczną,
• nieprawidłową pracę cewki w odpowiednich konstrukcjach,
• utratę szczelności,
• mechaniczne zużycie lub uszkodzenie końcówki.

Możliwe skutki:

• nierówna praca silnika,
• większe zużycie paliwa,
• szarpanie,
• pogorszenie osiągów,
• niewłaściwy skład mieszanki,
• zwiększone obciążenie katalizatora.

Nie ustalamy stanu części na podstawie samego przebiegu. Trwałość wtryskiwaczy benzynowych zależy między innymi od paliwa, zanieczyszczeń, warunków pracy i ewentualnych uszkodzeń mechanicznych.

Profesjonalny test pozwala oddzielić zachowanie wtryskiwacza od problemu świecy, cewki, dolotu czy ciśnienia paliwa. O dalszych czynnościach decydujemy na podstawie wyników.

Jak jakość benzyny wpływa na wtryskiwacze?

Benzyna podczas długiego przechowywania starzeje się i może tworzyć produkty utleniania. Osady odkładają się między innymi w niewielkich kanałach oraz w obrębie części rozpylającej.

Biokomponenty zwiększają znaczenie obecności wilgoci. Woda nie jest obojętna dla precyzyjnych metalowych elementów układu.

Zanieczyszczenia nie muszą całkowicie zatkać końcówki. Czasem wystarczy częściowe ograniczenie jednego obszaru, aby zmieniło się rozpylanie przy prawie niezmienionej całkowitej dawce.

W bezpośrednim wtrysku Kadjar zwracamy na to szczególną uwagę, ponieważ końcówka pracuje przy komorze spalania.

Dlaczego warto wybrać specjalistyczny serwis?

W Renault Kadjar wszystkie trzy wersje z H1 należą do GDI/DI, ale pochodzą z różnych rodzin silników. Nie traktujemy ich więc jako jednego typu części.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Mamy ponad 30 lat doświadczenia w obsłudze aparatury wtryskowej.
• Identyfikujemy numer części przed rozpoczęciem testu.
• Obsługujemy bezpośredni wtrysk GDI oraz klasyczne MPI/PFI.
• Korzystamy z Carbon Zapp GDU.4R|X.
• Na odpowiednim stanowisku badamy do czterech wtryskiwaczy jednocześnie.
• Wykonujemy wysokociśnieniowe testy GDI.
• Maksymalne 650 bar traktujemy jako zdolność urządzenia, a nie stałe ciśnienie próby.
• Test wejściowy wykonujemy przed czyszczeniem.
• Cały proces czyszczenia realizujemy w naszej pracowni.
• Po procesie powtarzamy pomiary.
• Porównujemy także powtarzalność kolejnych prób.
• Każdy element pozostaje oznaczony i przypisany do zlecenia.
• Pracujemy na wydzielonych stanowiskach dla poszczególnych etapów.
• W obsługiwanych konstrukcjach realizujemy dostępne procedury kodowania.
• Przekazujemy dokumentację wyników.
• Przyjmujemy przesyłki z całej Polski.

Nie uznajemy części za prawidłową dlatego, że została wyczyszczona. Ocenę kończymy dopiero po ponownym badaniu.

FAQ – wtryskiwacze benzynowe Renault Kadjar

Czy 1.2 TCe w Renault Kadjar ma bezpośredni wtrysk?

Tak. Kadjar 1.2 TCe H5F 1197 cm³ wykorzystuje bezpośredni wtrysk benzyny.

Czy 1.3 TCe jest innym układem niż wcześniejsze 1.2 TCe?

To inna rodzina silnika H5H 1333 cm³, ale również wykorzystuje wtrysk bezpośredni. Renault opisuje rodzinę 1.3 TCe jako turbodoładowany silnik z bezpośrednim wtryskiem.

Czy prawidłowa duża dawka wystarcza do uznania wtryskiwacza za sprawny?

Nie. Element może osiągać dobry wynik w jednym punkcie, a wykazywać odchylenie przy krótszym wysterowaniu, w próbie szczelności albo podczas kolejnych powtórzeń.

Czy po czyszczeniu zawsze oczekujemy większej dawki?

Nie. Poprawą może być także mniejszy rozrzut kolejnych prób, odzyskanie szczelności lub bardziej regularne rozpylanie.

Czy cztery wtryskiwacze powinny zostać sprawdzone razem?

Tak. Każdą sztukę oceniamy indywidualnie, a komplet pozwala dodatkowo wykryć element odbiegający od pozostałych.

Regeneracja i testy wtryskiwaczy Renault Kadjar – 601 856 277

Wtryskiwacze Renault Kadjar 1.2, 1.3 oraz 1.6 TCe przekazujesz nam do diagnostyki, czyszczenia i kontroli końcowej. Pawlik Diesel Service – 601 856 277.

Wykonujemy proces serwisowy własnych wtryskiwaczy. Jeżeli pomiary potwierdzą trwałą nieprawidłowość, sprawdzamy dostępność odpowiedniej części zregenerowanej lub nowej.

Przed kontaktem przygotuj VIN Renault Kadjar albo numer starego wtryskiwacza. Na tej podstawie potwierdzamy zastosowanie, aktualną cenę i dostępność.
