Regeneracja czyszczenie i testy wtryskiwaczy benzynowych Opel Insignia B GDI SIDI 1.5 1.6 i 2.0 Turbo już od 49 zł

W naszej pracowni zajmujemy się benzynowymi układami wtrysku pośredniego MPI/PFI oraz bezpośredniego GDI, FSI, TFSI, TSI, SIDI, EcoBoost i pokrewnymi rozwiązaniami. Dysponujemy stanowiskami probierczymi pozwalającymi dobrać warunki badania do konkretnej konstrukcji, a pomiary wykonuje wyspecjalizowany zespół techniczny.

Nie zaczynamy od założenia, że wtryskiwacz wymaga czyszczenia. Najpierw sprawdzamy jego rzeczywiste zachowanie i zapisujemy wynik, do którego wracamy po wykonanym procesie.

Jakie badania powinny być wykonywane przy wtryskiwaczach benzynowych?

W Opel Insignia B wszystkie wymienione tutaj silniki benzynowe 1.5, 1.6 i 2.0 Turbo wykorzystują bezpośredni wtrysk benzyny. Przy takich elementach szczególnie ważne jest sprawdzenie, czy charakterystyka pozostaje stabilna przez całą serię, a nie tylko w pojedynczym uruchomieniu.

Poniższe liczby są wyłącznie przykładami orientacyjnymi pokazującymi sposób czytania wyników. Nie są wartościami referencyjnymi konkretnego numeru części.

Zmiana wyniku w trakcie kolejnych powtórzeń

W pierwszych trzech jednakowych sekwencjach badany element może podać 21,7 ml, 21,6 ml i 21,8 ml. Po kilku kolejnych powtórzeniach wynik tej samej sztuki zaczyna jednak przesuwać się do 20,9 ml, 20,5 ml i 20,4 ml.

Nie mamy wtedy do czynienia ze zwykłym stałym niedoborem. Widzimy zmianę zachowania wtryskiwacza w trakcie powtarzanej pracy.

To ważne, ponieważ pojedynczy wynik 21,7 ml wyglądałby prawidłowo na tle pozostałych, a pełna seria ujawnia pogarszającą się stabilność.

Odchylenie jednej sztuki od całego kompletu

Zamiast patrzeć tylko na mililitry, porównujemy również różnicę procentową pomiędzy czterema elementami.

W jednym punkcie badania trzy sztuki mieszczą się w granicach ±1,3% względem wartości środkowej zestawu. Czwarty element znajduje się na poziomie -8,1%.

Tak zapisany wynik od razu pokazuje, że jedna sztuka zachowuje się inaczej od kompletu, nawet bez przyjmowania przykładowej wartości za fabryczną normę.

Zamówienia złożone do godz. 15 wysyłamy tego samego dnia!

Ilość medium po zamknięciu wtryskiwacza

Szczelność możemy ocenić również przez ilość medium pojawiającego się po zakończeniu sterowania.

Przykładowo trzy elementy pozostawiają wynik 0,00 ml w czasie 120 s, natomiast przy czwartej sztuce zbieramy 0,24 ml w 120 s.

W tym przypadku problem występuje po zamknięciu. Wydajność podczas otwarcia może pozostawać zbliżona do pozostałych wtryskiwaczy.

Równomierność reakcji

Jeżeli dana procedura obejmuje pomiar reakcji, analizujemy nie tylko pojedynczy czas, ale także jego powtarzalność.

Jedna sztuka w kolejnych cyklach osiąga 0,73 ms, 0,74 ms i 0,73 ms. Druga daje 0,75 ms, 0,88 ms i 0,79 ms.

Średnie wartości nie są od siebie bardzo odległe, ale drugi wtryskiwacz reaguje mniej stabilnie. To właśnie rozrzut jest tutaj najważniejszą informacją.

Kontrola części elektrycznej

Zakres pomiaru elektrycznego dobieramy do konstrukcji. Nie wykorzystujemy wyniku elektrycznego jako zamiennika próby hydraulicznej.

Wtryskiwacz może prawidłowo przejść kontrolę obwodu, a jednocześnie podawać inną dawkę albo reagować niestabilnie. Z tego powodu parametry elektryczne zestawiamy z pozostałymi wynikami.

Rozpylanie w kolejnych cyklach

Nie interesuje nas wyłącznie jednorazowy wygląd strugi. Obserwujemy, czy pozostaje ona podobna podczas kolejnych uruchomień.

Jeżeli spośród 12 powtórzeń w 4 cyklach kierunek albo rozproszenie strugi wyraźnie się zmienia, zapisujemy niestabilność mimo poprawnego obrazu w pozostałych ośmiu próbach.

Dawkowanie ilościowe i sposób rozpylania traktujemy jako dwa oddzielne elementy oceny.

Dlaczego sprawdzamy cztery wtryskiwacze zamiast oceniać pierwszy poprawny wynik?

W benzynowych wersjach Insignia B 1.5, 1.6 i 2.0 Turbo pracuje komplet czterech wtryskiwaczy. Każdą sztukę oznaczamy i badamy oddzielnie, ale część wniosków wynika dopiero z zestawienia całej czwórki.

• Jedna sztuka może utrzymywać dawkę, ale tracić stabilność podczas kolejnych powtórzeń.
• Drugi element może prawidłowo reagować, a jednocześnie nie zachowywać pełnej szczelności po zamknięciu.
• Prawidłowy wynik pierwszego badanego wtryskiwacza nie mówi nic o pozostałych trzech.
• Zestawienie odchylenia procentowego pozwala szybko wychwycić element wyraźnie różniący się od reszty.
• Przy pełnym komplecie widzimy, czy problem dotyczy pojedynczej sztuki, czy podobna zmiana występuje we wszystkich czterech.

Nie szukamy więc jednej liczby mającej opisać cały zestaw. Każdy element zachowuje własną historię pomiarową.

Jak wygląda przyjęcie wtryskiwaczy do serwisu?

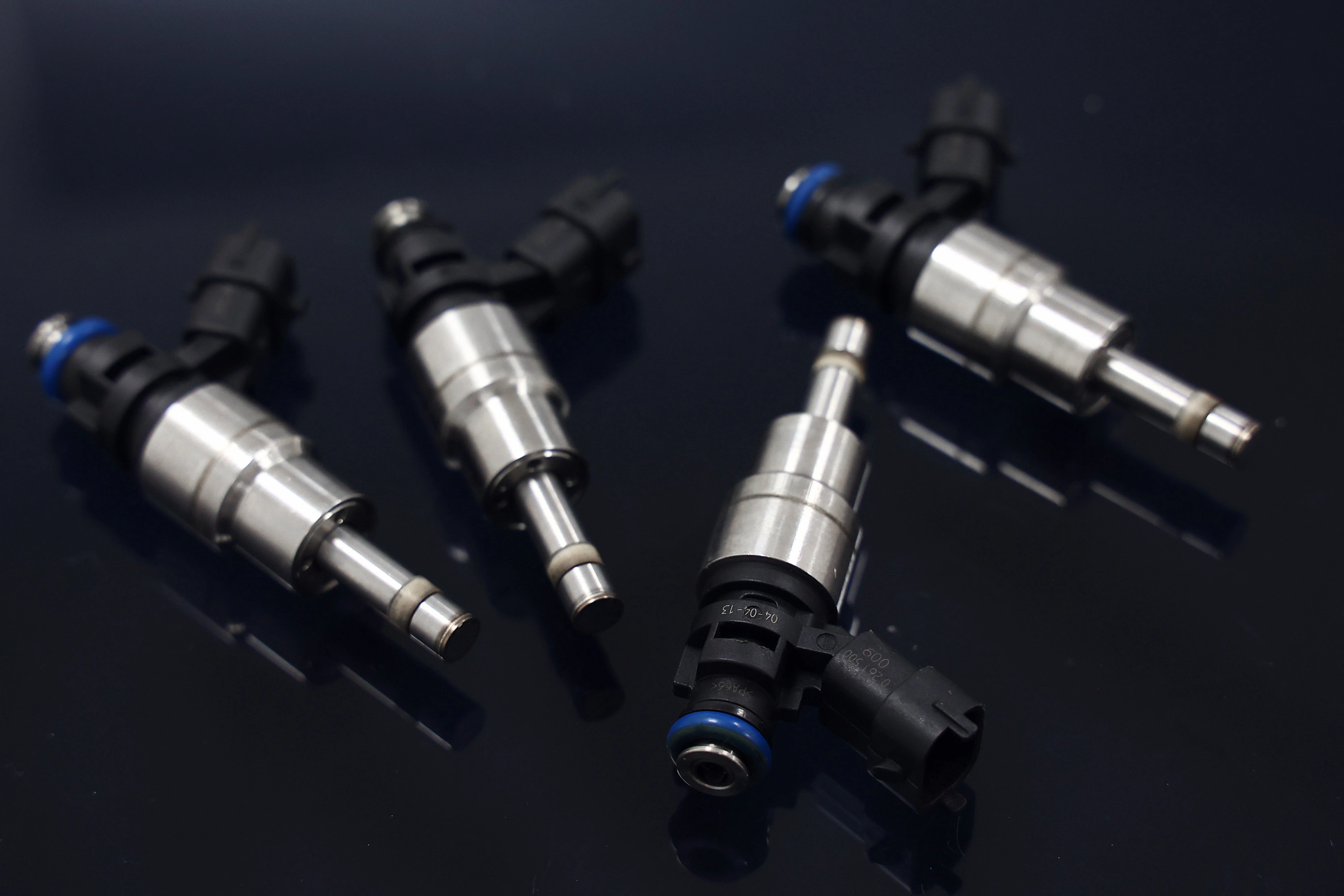

Część trafiająca do naszej pracowni najpierw otrzymuje tożsamość w zleceniu. Dopiero później przechodzi do właściwego stanowiska.

1. Odczytujemy oznaczenia znajdujące się na korpusie.
2. Zapisujemy numer katalogowy, ponieważ to on pomaga ustalić właściwe zastosowanie.
3. Rozpoznajemy producenta, np. Bosch, Continental, Siemens VDO, Delphi albo Denso.
4. Potwierdzamy technologię wtrysku i typ konstrukcji.

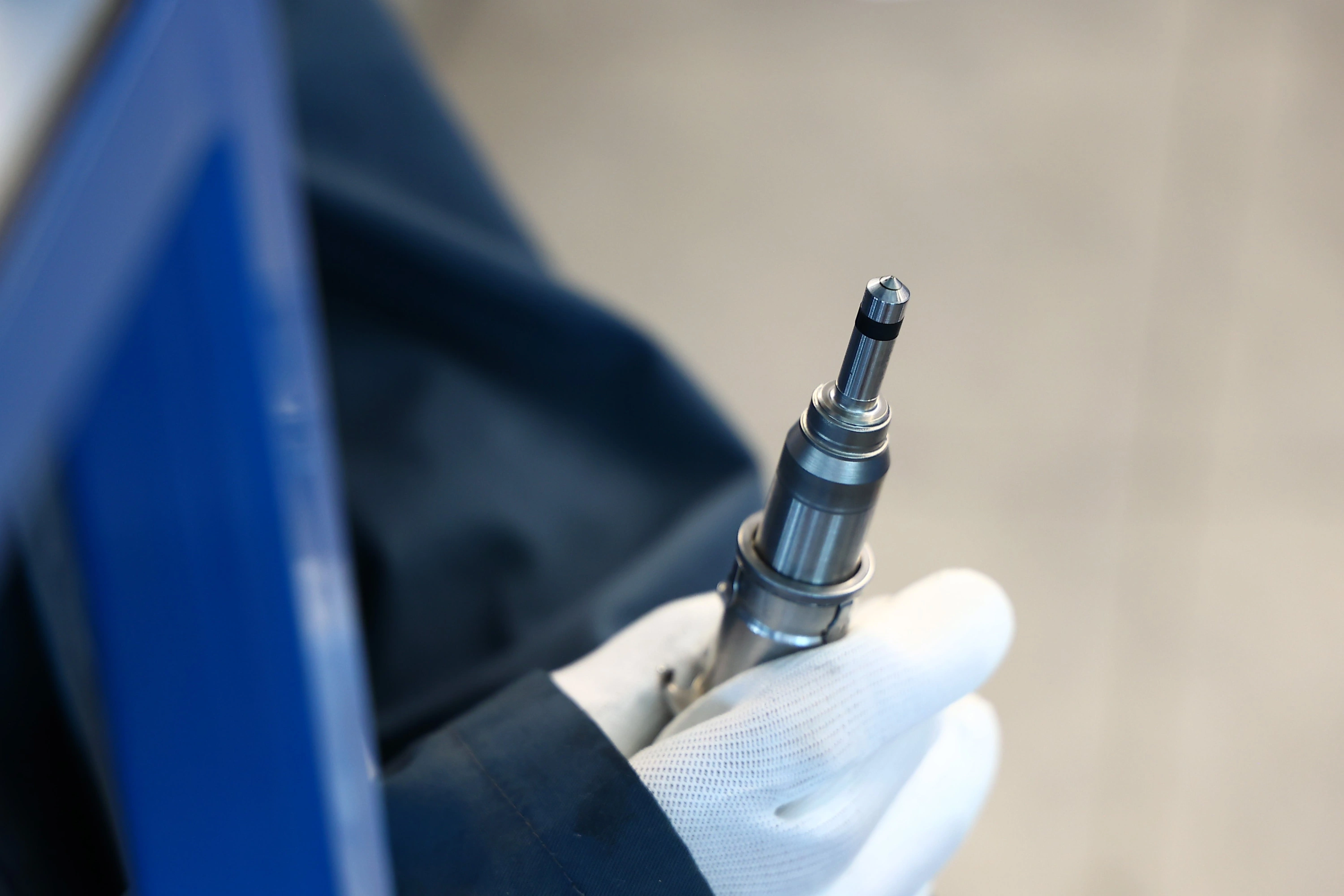

5. Oglądamy końcówkę, korpus, przyłącza oraz miejsca uszczelnienia.
6. Sprawdzamy, czy część nie jest mechanicznie zdeformowana lub uszkodzona podczas demontażu.
7. Zakres kontroli elektrycznej dopasowujemy do badanego wariantu.
8. Nadajemy każdej sztuce oznaczenie pozwalające zachować jej pozycję w komplecie.

W Insignia B wszystkie opisane silniki benzynowe wykorzystują bezpośrednie podawanie paliwa, ale nadal nie oznacza to jednej identycznej procedury dla każdego numeru wtryskiwacza.

Wtrysk pośredni kontra bezpośredni

Czyszczenie wtryskiwaczy – co rzeczywiście wykonujemy

Stan wejściowy zapisujemy przed rozpoczęciem procesu. Dzięki temu nie oceniamy skuteczności czyszczenia na podstawie wyglądu części, tylko przez drugi pomiar.

W naszej pracowni w zależności od konstrukcji realizujemy:

• wewnętrzne przepłukiwanie drogi przepływu podczas kontrolowanego sterowania,
• oczyszczanie obszarów roboczych z osadów wpływających na dawkowanie,
• flushing oraz backflush w kompatybilnych konstrukcjach,
• czyszczenie ultradźwiękowe tam, gdzie można je zastosować bezpiecznie dla konkretnego typu,
• ponowne przygotowanie elementu do tego samego rodzaju prób, które wykazały wcześniejsze odchylenie.

Zakres czyszczenia wtryskiwaczy benzynowych dobieramy do stanu części oraz wyniku pierwszego badania, a nie do samej nazwy silnika.

Jeżeli zmiana wynika z trwałego zużycia mechanicznego albo niesprawności elektrycznej, samo usunięcie osadów nie musi przywrócić prawidłowej charakterystyki.

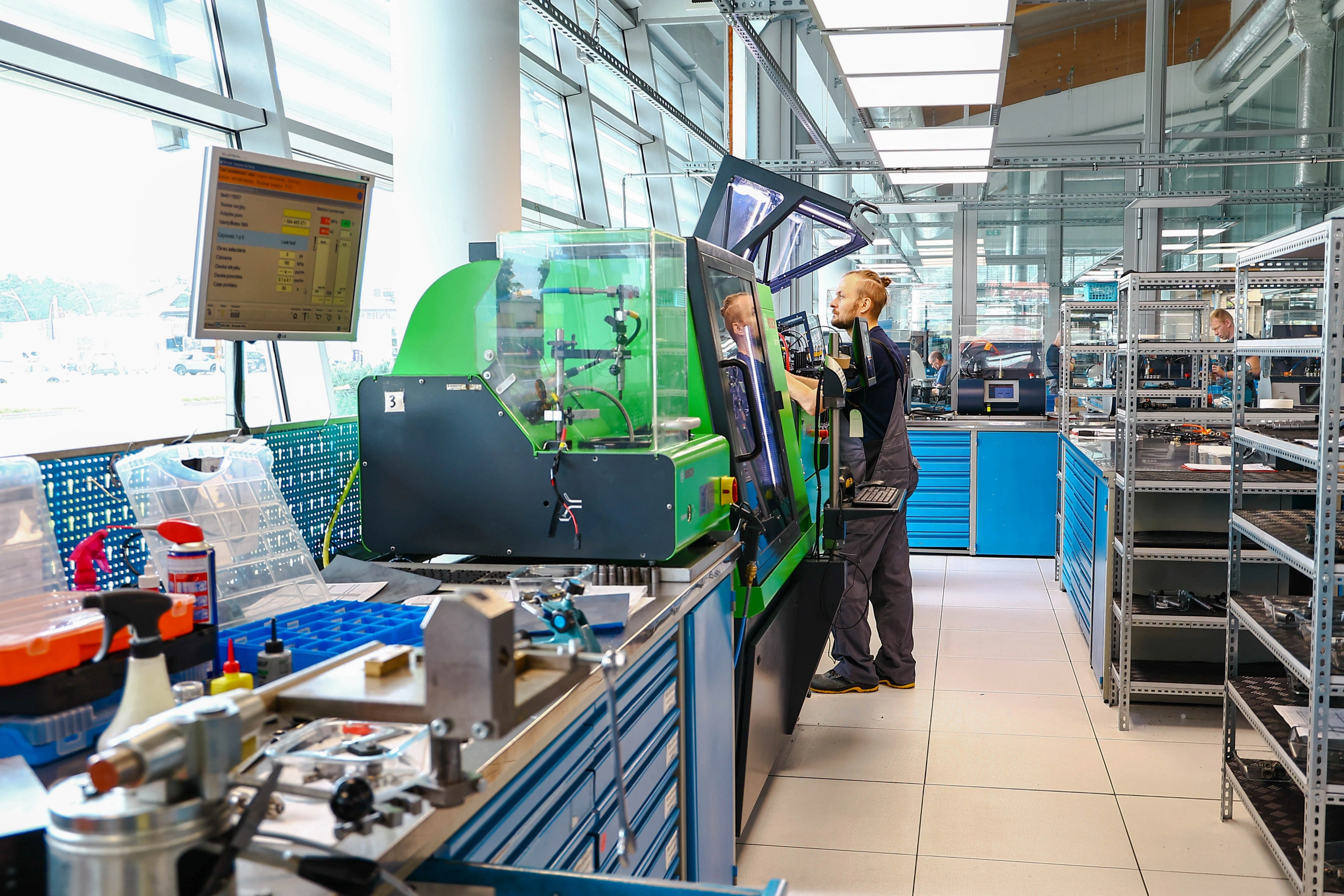

Carbon Zapp GDU.4R-X

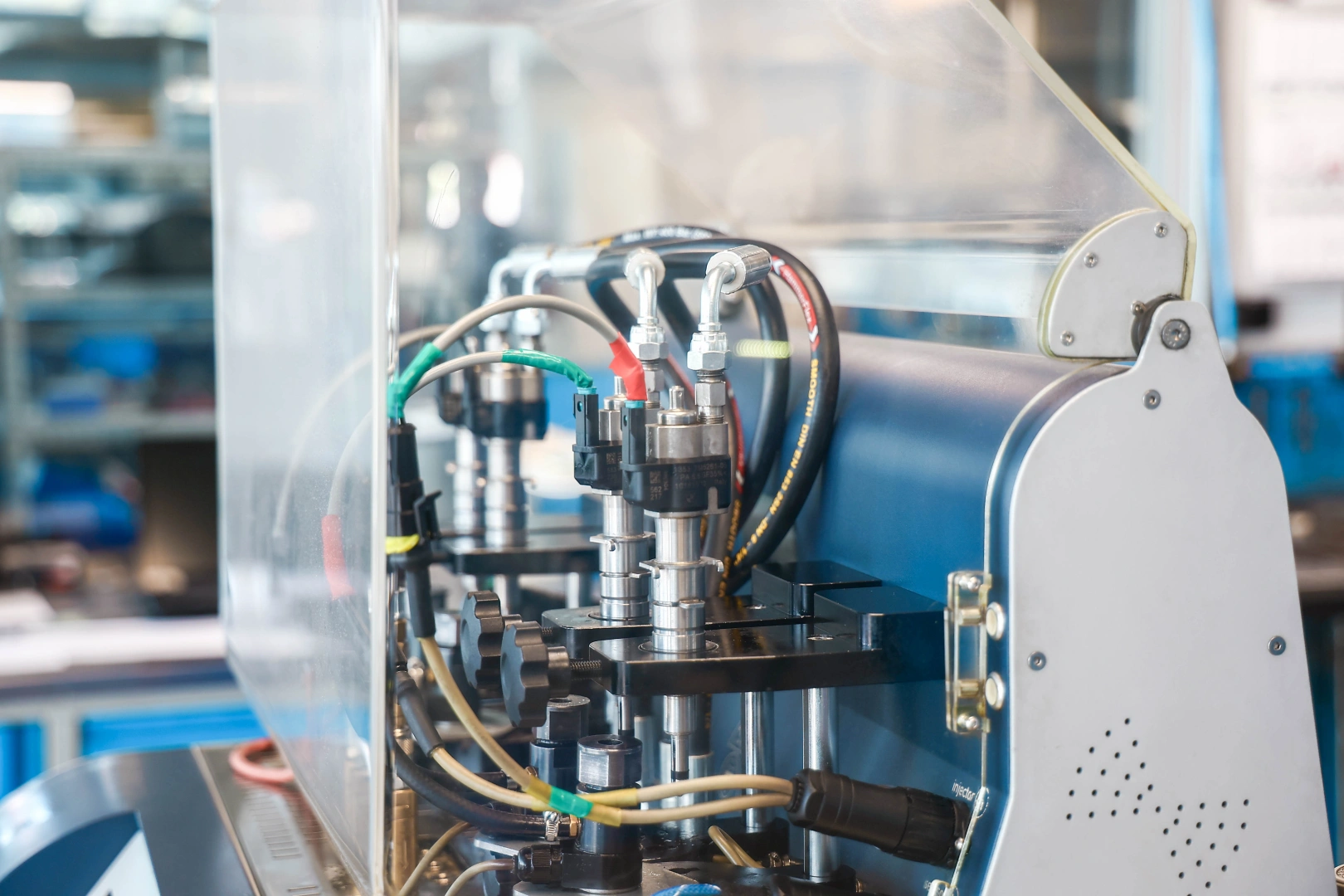

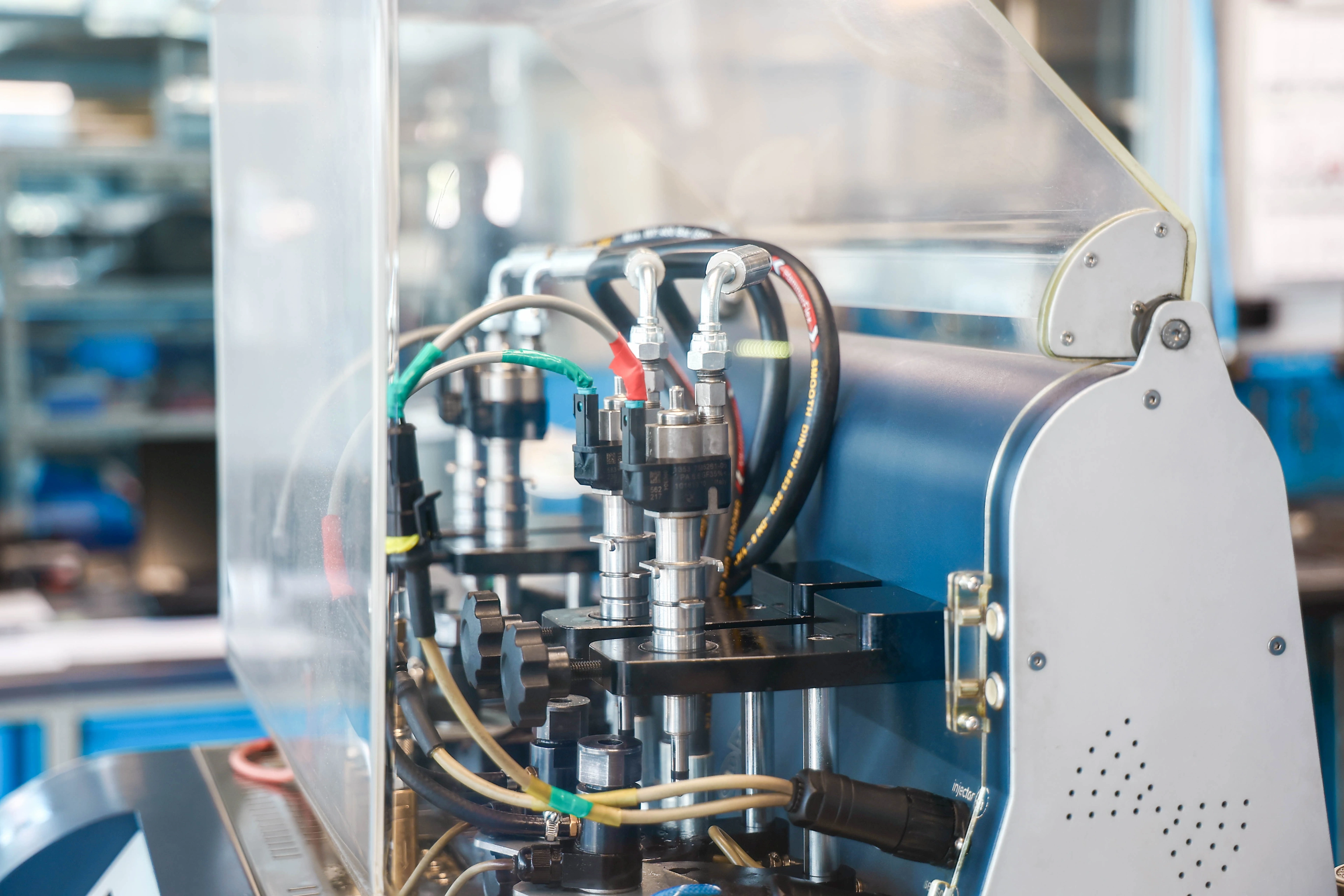

Carbon Zapp GDU.4R-X wykorzystujemy jako stanowisko pozwalające zbudować kontrolowane warunki dla badania benzynowych wtryskiwaczy. Nie traktujemy maszyny jako urządzenia wydającego automatyczny werdykt sprawny lub niesprawny.

Stanowisko obsługuje maksymalnie cztery wtryskiwacze jednocześnie, dlatego komplety z wymienionych wersji Insignia B pasują do czteropozycyjnego układu pomiarowego.

GDU.4R-X pracuje zarówno z bezpośrednimi wtryskiwaczami GDI, jak i klasycznymi EFI/MPFI. W przypadku tego artykułu interesuje nas przede wszystkim część wysokociśnieniowa przeznaczona dla bezpośredniego wtrysku.

Ciśnienie wynika z procedury, a nie z maksimum maszyny

Maksymalna zdolność wysokociśnieniowa stanowiska wynosi 650 bar. Jest to granica możliwości urządzenia, a nie uniwersalny punkt testowy dla Insignia B.

Dobieramy warunki wymagane dla konkretnego numeru części. Jeżeli plan przewiduje kilka punktów ciśnienia, sprawdzamy zachowanie wtryskiwacza w każdym z nich.

Dla klasycznych EFI/MPFI stanowisko posiada również tor 0–10 bar, ale nie wykorzystujemy go jako zamiennika właściwego badania GDI.

Pomiar ilości medium wykonywany jest dynamicznie

Elektroniczny tor dynamiczny pracuje w zakresie 1–1000 ml/min. Producent dla zastosowanego czujnika podaje dokładność ±0,1% i powtarzalność ±0,05%.

Te parametry opisują dynamiczny czujnik pomiarowy. Nie są ogólną dokładnością całego stanowiska ani tolerancją, według której automatycznie kwalifikujemy wszystkie wtryskiwacze.

Jedna próba nie wystarcza

Podczas właściwie dobranej procedury rejestrujemy dawkowanie oraz jego zachowanie w powtarzanych sekwencjach. Kontrolujemy szczelność, a gdy aplikacja to przewiduje, wykorzystujemy RSP do pomiaru reakcji.

Sprawdzamy także stabilność rozpylania. Funkcje flushing i backflush wykorzystujemy wtedy, gdy konstrukcja części pozwala na przeprowadzenie takiego procesu.

Jeżeli dany system obsługuje indywidualne dane korekcyjne, stanowisko pozwala również wykorzystać funkcje kodowania. Nie przenosimy tej funkcji automatycznie na każdy wtryskiwacz benzynowy.

W kompatybilnych konstrukcjach piezoelektrycznych dostępne są również procedury związane z rewitalizacją stosu piezo.

Ocena końcowa powstaje przez połączenie zmierzonych danych, wartości referencyjnych właściwych dla części, procedur urządzenia i doświadczenia technika.

Porównanie wyników przed i po wykonaniu czynności serwisowych

Kodowanie i rewitalizacja wtryskiwaczy benzynowych

Kodowanie wykorzystujemy tylko w rozwiązaniach, dla których producent technologii przewidział indywidualną korekcję charakterystyki.

• Najpierw sprawdzamy numer części i ustalamy, czy konkretna konstrukcja pracuje z indywidualnym kodem.
• Dwie sztuki o tym samym oznaczeniu mogą różnić się niewielkimi wartościami dawkowania, dlatego w odpowiednich systemach sterownik uwzględnia charakterystykę konkretnego elementu.
• Dane potrzebne do utworzenia kodu wynikają z pomiarów wykonanych według obsługiwanej procedury.
• Nie generujemy kodu tylko dlatego, że wtryskiwacz należy do systemu GDI.
• Jeżeli dana technologia wykorzystuje korekcję indywidualną, prawidłowe dane pomagają sterownikowi uwzględnić rzeczywistą charakterystykę elementu podczas sterowania dawką.
• W konstrukcjach, które nie posługują się takim rozwiązaniem, kodowanie nie stanowi etapu procesu.

Rewitalizacja elementów piezoelektrycznych

Rewitalizacja dotyczy kompatybilnych konstrukcji wykorzystujących element piezoelektryczny. Wykonujemy ją wtedy, gdy budowa części i wynik diagnostyki pozwalają zastosować właściwą procedurę.

Nie zakładamy, że każdy bezpośredni wtryskiwacz z Insignia B jest konstrukcją piezoelektryczną i nie przypisujemy tej czynności wszystkim częściom GDI.

Co otrzymuje klient?

Po zakończeniu procesu przekazujemy nie tylko informację końcową, ale także dane pozwalające zobaczyć, skąd wynika ocena.

• Zachowujemy wynik z chwili przyjęcia części do badania.
• Przedstawiamy parametry uzyskane w punktach przewidzianych przez właściwą procedurę.
• Podajemy rezultat kontroli szczelności.
• Dokumentujemy dawkowanie i jego zachowanie podczas kolejnych powtórzeń.
• Jeżeli test obejmuje reakcję, zapisujemy również jej wynik.
• Ocenę ilościową uzupełniamy informacją o zachowaniu rozpylania.

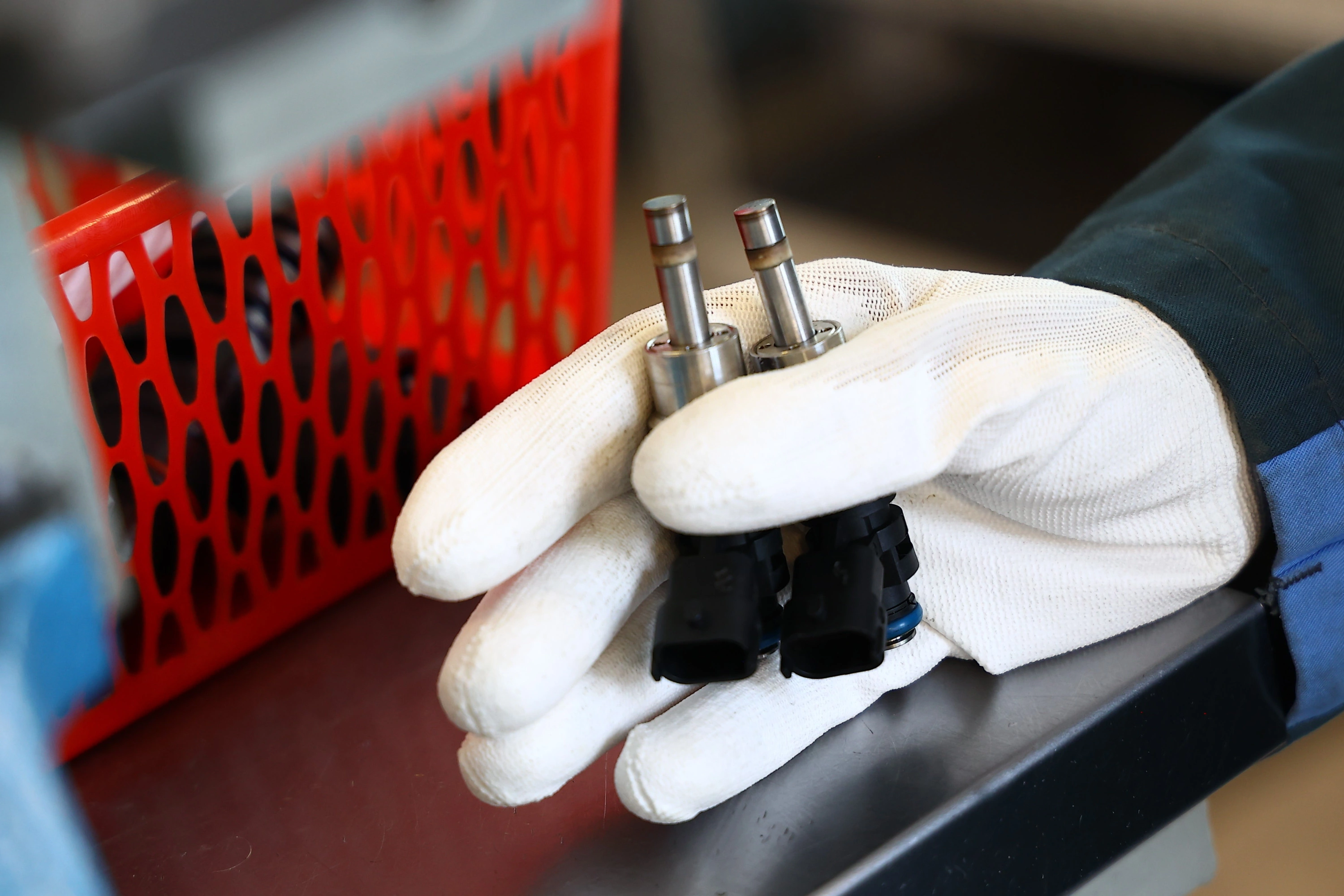

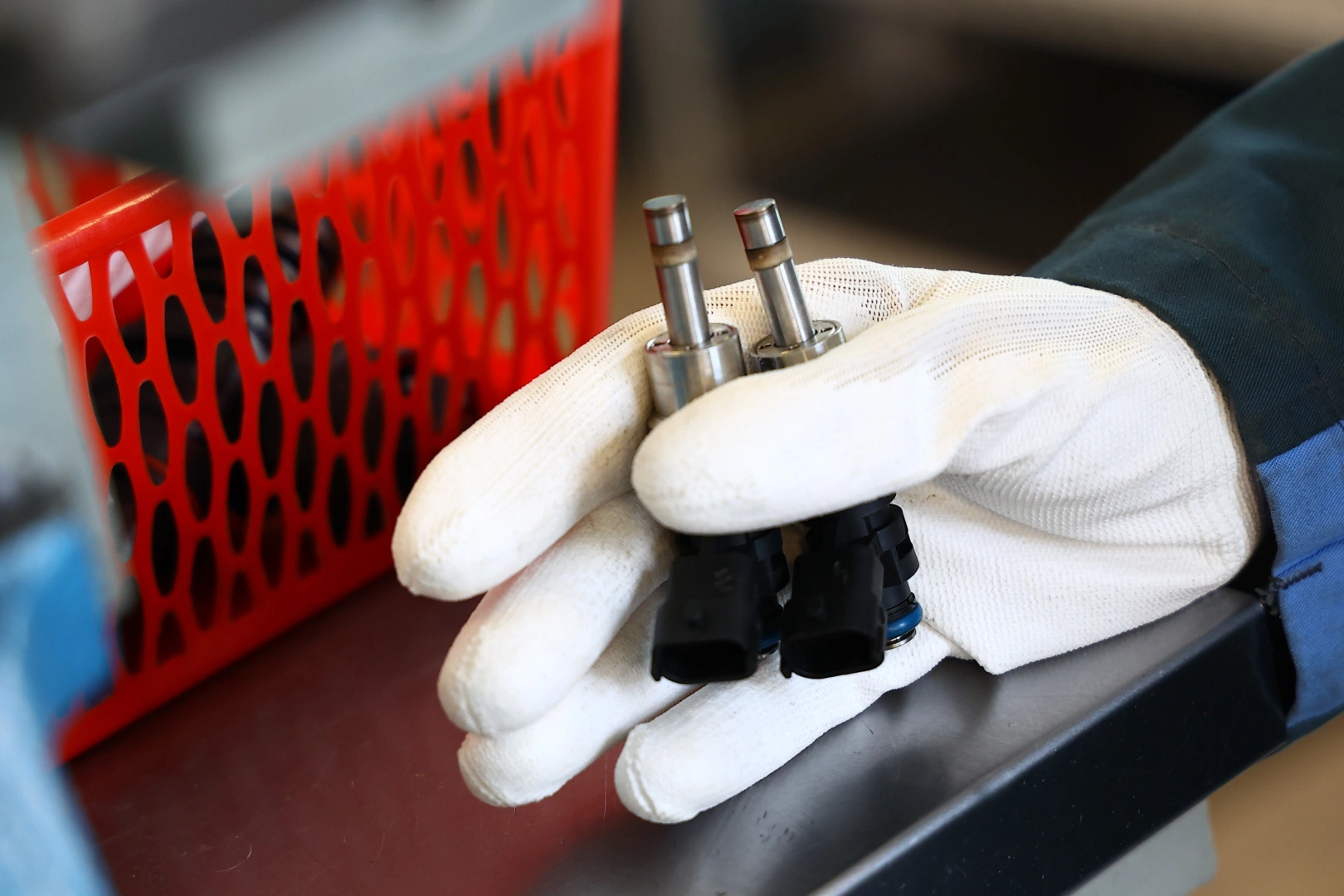

• Po czyszczeniu ponawiamy odpowiednie próby i pokazujemy różnicę względem stanu początkowego.
• Przy komplecie zestawiamy wszystkie cztery sztuki, aby wskazać ewentualne odchylenie jednego elementu.
• Przygotowujemy indywidualny protokół parametrów.
• Dołączamy certyfikat z badania na stanowisku probierczym.
• Przed wydaniem elementy przechodzą końcową kontrolę jakości.

Na wykonaną usługę przekazujemy 24 miesiące pisemnej gwarancji bez limitu kilometrów.

Ile kosztuje badanie kompletu z Opel Insignia B?

W tym modelu ważna jest jedna różnica względem części wcześniejszych konstrukcji Opla: wszystkie trzy benzynowe warianty wymienione w artykule korzystają z wtrysku bezpośredniego.

Diagnostyka bezpośredniego wtryskiwacza benzynowego kosztuje 103 zł netto za sztukę.

Cena obejmuje:

• test początkowy,
• czyszczenie wykonywane w naszej pracowni,
• kontrolę końcową.

Dla porównania sprawdzenie wtryskiwacza pośredniego MPI/PFI kosztuje 45 zł netto za sztukę, jednak ta stawka dotyczy konstrukcji pośrednich, a nie opisanych tutaj benzynowych wersji Insignia B.

Na końcową wartość zlecenia wpływa również konkretny numer części, zakres dalszej naprawy lub regeneracji i ewentualny wybór podzespołu nowego albo zregenerowanego.

Przed telefonem przygotuj VIN lub numer zdemontowanego wtryskiwacza. Pozwala nam to sprawdzić właściwy wariant bez opierania się wyłącznie na oznaczeniu 1.5, 1.6 albo 2.0 Turbo.

Odbiór kurierski i obsługa wysyłkowa w całej Polsce

Do wykonania diagnostyki nie potrzebujemy całego samochodu. Do naszej pracowni trafiają wymontowane i prawidłowo zabezpieczone elementy.

Obsługujemy przesyłki przez DPD, InPost oraz Paczkomat. Organizujemy również odbiór części spod wskazanego adresu.

Po przyjęciu paczki rejestrujemy komplet i wykonujemy przewidziany zakres badania. Gotowe wtryskiwacze wysyłamy z powrotem, a dostępną część nową lub zregenerowaną również kierujemy bezpośrednio pod wskazany adres.

Dostępny podzespół może zostać wysłany nawet w ciągu 24 godzin.

Realizacja usługi jest planowana na 1 dzień roboczy.

Transport liczony jest oddzielnie. Jeżeli dalszy etap wymaga części serwisowych albo zamówienia odpowiedniego podzespołu, jego dostępność może wpłynąć na przygotowanie wysyłki.

Jak przygotować część do wysyłki?

Końcówka i wszystkie otwarte przyłącza powinny zostać zabezpieczone przed zabrudzeniem. Wtryskiwacze pakujemy tak, aby w transporcie nie stykały się ze sobą i nie przemieszczały wewnątrz kartonu; do paczki należy dołączyć dane pozwalające powiązać ją ze zleceniem.

Jak wygląda zlecenie krok po kroku?

• Otrzymujemy VIN albo oznaczenie znajdujące się na zdemontowanej części.
• Sprawdzamy wariant i ustalamy sposób przekazania kompletu.
• Przesyłka trafia do naszej pracowni i zostaje przypisana do zlecenia.
• Każdy element otrzymuje własne oznaczenie.
• Wykonujemy właściwe pomiary wejściowe.
• Realizujemy czyszczenie i ponawiamy punkty potrzebne do porównania.
• Przekazujemy wynik diagnostyczny.
• Dodatkowy zakres prac ustalamy tylko wtedy, gdy uzasadnia go wynik.
• Po zakończeniu przygotowujemy elementy do przesyłki zwrotnej.

Korekty paliwowe

STFT i LTFT pokazują, jak sterownik koryguje obliczoną dawkę paliwa na podstawie informacji o pracy silnika i składzie mieszanki.

• STFT reaguje szybko i zmienia się na bieżąco.
• LTFT pokazuje tendencję utrzymującą się przez dłuższy czas.
• Wartość dodatnia oznacza zwiększanie ilości paliwa.
• Wartość ujemna oznacza jej zmniejszanie.

Przykładowe STFT +6% oznacza chwilowe dodawanie paliwa o około 6% względem obliczonej wartości bazowej. Z kolei LTFT +12% pokazuje, że tendencja do zwiększania dawki utrwaliła się w dłuższym czasie.

Nie przypisujemy takich wartości automatycznie jednemu wtryskiwaczowi. Korekty mogą reagować także na nieszczelność dolotu, ciśnienie paliwa, pomiar masy powietrza, sondę lambda oraz inne czynniki.

Wtryskiwacz o zmienionej wydajności może być częścią problemu, ale jego stan potwierdzamy dopiero podczas bezpośredniego badania.

Co powoduje problemy z wtryskiwaczami i jakie mogą być skutki?

Przy bezpośrednim wtrysku nie zawsze obserwujemy prosty scenariusz, w którym kanał stopniowo się zatyka i dawka stale maleje. Czasem ilość medium pozostaje blisko wartości pozostałych sztuk, natomiast problem pojawia się dopiero po kilku kolejnych cyklach albo po zamknięciu wtryskiwacza.

Zmiana może rozpocząć się w różnych obszarach elementu:

• produkty starzenia benzyny mogą osadzać się na precyzyjnych powierzchniach roboczych,
• niewielkie cząstki mogą okresowo ograniczać przepływ zamiast blokować go na stałe,
• zanieczyszczenie obszaru końcówki może zmieniać rozpylanie bez dużej zmiany całkowitej ilości paliwa,
• zużycie powierzchni zamykających może ujawniać się dopiero po odcięciu sterowania,
• zmiana pracy części elektromagnetycznej może powodować większy rozrzut reakcji pomiędzy kolejnymi cyklami,
• mechaniczne zużycie rozpylacza może zmienić sposób rozłożenia paliwa mimo zachowania podobnej dawki objętościowej.

Efekt zależy od miejsca wystąpienia problemu:

• jedna z czterech sekcji spalania może otrzymywać inną ilość paliwa niż pozostałe,
• niestabilność dawkowania może pojawiać się tylko przy określonym zakresie pracy,
• przepuszczanie po zamknięciu może zwiększać ilość benzyny w cylindrze poza wymaganym momentem wtrysku,
• zaburzona struga może pogarszać tworzenie mieszanki mimo pozornie prawidłowego wydatku,
• sterownik może zwiększać zakres korekcji paliwowych,
• długotrwała niewłaściwa mieszanka może zwiększać obciążenie katalizatora.

Związek pomiędzy wtryskiem a podwyższonym zużyciem benzyny potwierdzamy dopiero po wykluczeniu innych elementów mających wpływ na skład mieszanki. Objaw przy samochodzie nie zastępuje wyniku z bezpośredniego testu części.

Znaczenie benzyny znajdującej się w układzie

Paliwo nie pozostaje chemicznie niezmienne przez dowolnie długi czas. Starzenie benzyny sprzyja powstawaniu produktów, które mogą pozostawiać osad na bardzo małych powierzchniach roboczych wtryskiwacza.

Biokomponenty zwiększają znaczenie kontaktu z wilgocią. Do zbiornika i instalacji mogą trafić również drobne zanieczyszczenia, których obecność przy precyzyjnych kanałach wtryskiwacza ma większe znaczenie niż w elementach o dużych przekrojach.

Nie da się określić jednej liczby kilometrów gwarantującej trwałość każdego elementu. Na to, ile wytrzymują wtryskiwacze benzynowe, wpływają warunki ich pracy, stan układu paliwowego i jakość medium przepływającego przez część.

Dlaczego warto wybrać specjalistyczny serwis?

Insignia B upraszcza jeden etap identyfikacji, ponieważ opisane benzynowe wersje wykorzystują wtrysk bezpośredni. Nie upraszcza jednak samego badania – konkretny numer części nadal wymaga właściwej procedury i odpowiednich warunków.

Dlaczego warto zlecić sprawdzenie wtryskiwaczy właśnie nam?

• Od ponad 30 lat zajmujemy się diagnostyką układów wtryskowych i wynik oceniamy również w kontekście zachowania całego kompletu.
• Carbon Zapp GDU.4R-X pozwala prowadzić badania czterech elementów jednocześnie i odtworzyć właściwe warunki dla obsługiwanych konstrukcji GDI.
• Wysokie ciśnienie wykorzystujemy według konkretnej procedury, a nie jako stałą wartość dla wszystkich części.
• Każdy wtryskiwacz przechodzi etap pomiaru przed rozpoczęciem czyszczenia.
• Czyszczenie, badanie i kontrolę końcową wykonujemy w odpowiednio przygotowanych strefach naszej pracowni.
• Oznaczenia na elementach pozwalają zachować kolejność czterech sztuk przez cały proces.
• Wynik końcowy odnosimy do zapisanego wcześniej stanu konkretnej części.
• Korzystamy z dokumentacji pomiarowej zamiast opierać ocenę wyłącznie na obserwacji strugi.
• Kodowanie i procedury dotyczące piezo stosujemy tylko w konstrukcjach, które rzeczywiście je wykorzystują.
• Zlecenia przyjmujemy również wysyłkowo z całej Polski.

FAQ

Czy benzynowa Insignia B ma wtryskiwacze MPI/PFI?

W wersjach 1.5, 1.6 i 2.0 Turbo opisanych w tym artykule zastosowano bezpośredni wtrysk benzyny. Dlatego do ich badania wykorzystujemy procedury właściwe dla GDI/SIDI.

Dlaczego wynik może pogarszać się dopiero podczas kolejnych powtórzeń testu?

Niektóre nieprawidłowości dotyczą stabilności działania, a nie stałego ograniczenia przepływu. Dlatego seria identycznych prób potrafi ujawnić problem niewidoczny w pierwszym pomiarze.

Czy cztery wtryskiwacze warto badać razem nawet jeśli problem dotyczy jednego cylindra?

Tak. Pozostałe trzy elementy tworzą wartościowy punkt porównania i pokazują, czy podejrzana sztuka rzeczywiście odbiega od kompletu.

Czy 650 bar jest ciśnieniem testowym dla wtryskiwacza Insignia B?

Nie. 650 bar opisuje maksymalną możliwość stanowiska GDU.4R-X. Rzeczywiste warunki testu wynikają z konstrukcji i procedury konkretnego wtryskiwacza.

Czy brak poprawy po czyszczeniu kończy diagnostykę?

Nie. Taki rezultat jest również informacją techniczną. Pokazuje, że przyczyna może nie wynikać wyłącznie z zabrudzenia i trzeba ocenić dalszy zakres procesu.

Wtryskiwacze benzynowe z Opel Insignia B 1.5, 1.6 i 2.0 Turbo przekazane do Pawlik Diesel Service sprawdzamy na stanowisku, czyścimy w naszej pracowni i poddajemy kontroli końcowej. W sprawie zlecenia zadzwoń pod numer 601 856 277.

Przed kontaktem przygotuj VIN lub numer znajdujący się na starej części. Na tej podstawie identyfikujemy właściwy wariant, sprawdzamy zakres obsługi oraz dostępność podzespołu nowego albo zregenerowanego.

Organizujemy odbiór kurierski oraz wysyłkę na terenie całej Polski. Pod numerem 601 856 277 sprawdzamy cenę, dostępność i właściwy wariant obsługi dla konkretnego wtryskiwacza Opel Insignia B.
